机械原理课程设计任务书第一篇:机械原理课程设计任务书机械原理课程设计题目一、蜂窝煤成型机 l.工作原理及工艺动作过程冲压式蜂窝煤成型机是我国城镇蜂窝煤(通常又称煤饼,在圆柱形饼状煤中冲出若干通孔)生产厂的主要生产设备。

它将粉煤加入转盘上的模筒内,经冲头冲压成蜂窝煤。

为了实现蜂窝煤冲压成型,冲压式蜂窝煤成型机必须完成五个动作: 1)粉煤加料:2)冲头将蜂窝煤压制成型;3)清除冲头和出煤盘的积屑的扫屑运动;4)将在模筒内的冲压后的蜂窝煤脱模; 5)将冲压成型的蜂窝煤输送装箱。

2.原始数据及设计要求1)蜂窝煤形状为圆柱体,成品尺寸:¢100 mm×60 mm; 2)蜂窝煤成型机的生产能力:50次/min。

3)驱动电机:转速n=1440r/min。

4)冲压成型时的生产阻力达到100000N;5)为了改善蜂窝煤冲压成型的质量,希望在冲压后有一短暂的保压时间。

6)由于冲头要产生较大压力,希望冲压机构具有增力功能,以增大有效力作用,减小原动机的功率。

3.设计方案提示冲压式蜂窝煤成型机应考虑三个机构的选型和设计:冲压和脱模机构、扫屑机构和模筒转盘的间歇运动机构。

为了减小机器的速度波动和选择较小功率的驱动电机,可以附加飞轮。

4.设计任务1)按工艺动作要求拟定运动循环图。

2)进行冲压脱模机构、扫屑刷机构、模筒转盘间歇运动机构的选型。

3)机械运动方案的评定和选择。

4)进行飞轮设计。

5)按选定的电动机和执行机构运动参数拟定机械传动方案。

6)图出机械运动方案简图。

7)对传动机构和执行机构进行运动尺寸计算。

二、剥豆机1.工作原理及工艺动作过程将干蚕豆浸胖后放在料斗内,通过振动下料后将蚕豆平放排列成头尾相接,进豆到切位置,将豆压住并切开头部的皮,然后用挤压方法将豆挤出。

剥豆机的主要工艺动作是送料、压豆切皮、挤压脱皮。

2.原始数据及设计要求 1)蚕豆长度。

20~25mm。

2)蚕豆宽度。

15~20mm。

3)蚕豆厚度。

6~8mm。

机械原理课程设计任务书

机械原理课程设计任务书

编写设计说明书:详细描述设 计思路、设计方案、设计过程 等
准备答辩:准备答辩PPT,熟 悉设计内容,准备答辩问题
完成设计说明书:提交设计说 明书,等待老师审核
参加答辩:参加答辩,回答老 师提出的问题,展示设计成果
第四周:答辩,修改完善设计
答辩时间:第四周
答辩地点:学校报告厅
答辩内容:介绍设计思路、 设计方案、设计成果等
感谢观看
汇报人:
设计过程中必须考虑产品的可维护 性和可升级性
设计过程中必须考虑产品的使用寿 命和耐久性
保证装置的稳定性和可靠性
设计过程中要考虑到各种可能的环境因素,如温度、湿度、振动等
选用合适的材料和工艺,保证装置的强度和刚度
设计合理的结构,避免应力集中和疲劳破坏 采用可靠的连接方式,如螺栓、焊接等,保证装置的稳定性和可靠 性
成果展示:展示 设计成果,包括 图纸、模型、实 验数据等
问题分析:分析 设计中遇到的问 题和解决方案, 以及改进措施等
回答老师提出的问题和意见
认真听取老师的问题和意见,保持谦虚的态度 回答问题时,要清晰、准确、有条理 对于老师的意见,要虚心接受,并提出改进措施 保持良好的沟通和互动,展现出自己的专业素养和团队精神
提高团队协作和沟通能力
团队协作:通 过团队合作, 提高解决问题
的能力
沟通能力:通 过团队沟通, 提高表达和倾
听的能力
领导能力:通 过团队领导, 提高组织和协
调的能力
创新能力:通 过团队创新, 提高解决问题 的能力和创新
能力
02
课程设计任务
设计一个简单的机械装置
确定机械装置的功能和用途 选择合适的材料和工具 设计机械装置的草图和结构 制作机械装置的零件和组件 组装机械装置并进行测试 修改和完善机械装置,使其满足设计要求

机械原理课程设计任务书

机械原理课程设计任务书

机械原理课程设计任务书1.计题目: 糕点切片机2.工作原理及工艺动作过程糕点先成型(如长方体、圆柱体等)经切片后再烘干。

糕点切片机要求实现两个动作: 糕点直线间歇移动和切刀往复运动。

经过二者动作配合进行切片。

改变直线间歇移动速度或每次间歇输送距离, 以满足糕点不一样切片厚度需要。

3.原始数据及设计要求1)糕点厚度: 10~20mm。

2)糕点切片长度(亦即切片高)范围: 5~80mm。

3)切刀切片时最大作用距离(亦即切片宽度方向): 300mm。

4)切刀工作节拍: 40次/min。

5)工作阻力很小。

要求选择机构简单、轻便、运动灵活可靠。

6)电机可选择, 功率0.55KW(或0.75KW)、1390r/min。

4.设计方案提醒1)切削速度较大时, 切片刀口会整齐平滑, 所以切刀运动方案选择很关键, 切口机构应努力争取简单适用、运动灵活和运动空间尺寸紧凑等。

2)直线间歇运动机构怎样满足切片长度尺寸改变要求, 是需要认真考虑。

调整机构必需简单可靠, 操作方便。

是采取调速方案, 还是采取调距离方案, 或采取其它调速方案, 均应对方案进行定性分析比较。

3)间歇机构必需与切刀运动机构工作协调, 即全部送进运动应在切刀返回过程中完成。

需要注意是, 切口有一定长度(即高度), 输送运动必需在切刀完全脱离切口后方能开始进行, 但输送机构返回运动则可与切刀工作行程在时间上有一段重合, 以利提升生产率, 在设计机器工作循环图时, 应根据上述要求来选择间歇运动机构设计参数。

5.设计任务1)依据工艺动作次序和协调要求拟订运动循环图(A3)。

2)进行输送间歇运动、切刀往复直线运动选型。

3)进行机械运动方案评价和选择。

4)依据选定电机和实施机构运动参数拟订机械传动方案。

5)画出机械运动方案示意图。

6)对机械系统和实施机构进行尺寸设计。

7)画出机构运动简图。

(A1)7)对间歇机构或往复运动机构进行运动分析, 绘制从动件位移、速度、加速度曲线图。

机械原理课程设计任务书

机械原理课程设计任务书

机械原理课程设计任务书学生姓名班级学号位置设计题目:颚式破碎机机构设计及分析1 课程设计的目的和任务1.1 课程设计的目的机械原理课程设计是机械原理教学的一个重要组成局部。

机械原理课程设计的目的在于进一步稳固和加深学生所学的机械原理理论知识,培养学生独立解决实际问题的才能,使学生对机械的运动学和动力学的分析和设计有一较完好的概念,并进一步进步电算、绘图和使用技术资料的才能,更为重要的是培养开发和创新机械的才能。

1.2 课程设计的任务1、用图解法对压床的连杆机构进展运动分析和动力分析,并在此根底上确定飞轮的转动惯量。

要求画出A1图纸一张,A2图纸一张,写出计算说明书一份。

2、用解析法对压床的连杆机构进展运动分析和动力分析。

要求写出一份计算说明书和在电脑上打出的程序及计算结果。

3、用Pro/E三维计算机辅助设计软件对压床的连杆机构进展建模、装配,应用ADAMS 进展运动分析和动力分析。

要求写出一份设计分析说明书,打印出装配模型及仿真结果。

4、用图解法、解析法和Pro/E、ADAMS软件仿真结果进展比拟,分析它们各自的优缺点。

2 机构简介颚式破碎机是一种用来破碎矿石的破碎机械,如图1所示。

机器带动皮带传动〔图上未示出〕使曲柄2顺时针方向回转,然后通过构件3-4-5使动颚板作往复摆动。

当颚板6向左摆向固定于机架1上的定颚板时,矿石即被压碎;当动颚板6向右摆离定颚板时,被压碎的矿石落下。

如此反复进展可以到达破碎的目的。

由于机器在工作过程中承受载荷的变化很大,为了减小速度的波动并减小电动机的容量,在O轴的两端各装一个大小和重量完全一样的飞轮,其中一个兼作皮带轮用。

2图1 颚式破碎机机构简图3 数据颚式破碎机机构简图如图1所示,题目数据列于表1。

设计内容 连杆机构的运动分析符号 2n 2O A l1l2l1h2hAB l4O B lBC l单位 /min rmm数据 170 10010009408501000125010001150设计内容 运动分析连杆机构的动态静力分析符号 6O C l6O D l 3G 3S J4G 4S J5G 5S J6G单位 mmN2kgmN2kgmN2kgmN数据 1960600500025.520009200099000设计内容 飞轮转动惯量确实定符号6S J[]δ单位 2kgm数据500.15在连杆机构中,曲柄有30个连续等分的位置1~30,取构件2和3成一直线〔即构件4在最下方〕时为起始位置1,两个工作行程的极限位置1和16',以及16和17中间位置16''。

机械原理课程设计任务书

机械原理课程设计任务书

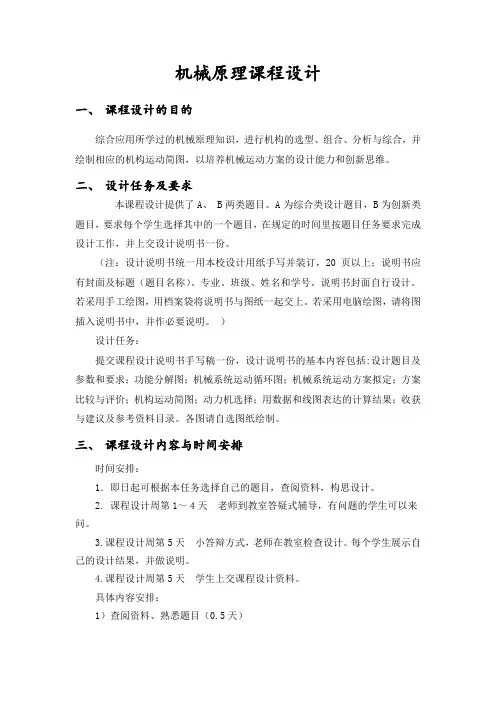

机械原理课程设计一、课程设计的目的综合应用所学过的机械原理知识,进行机构的选型、组合、分析与综合,并绘制相应的机构运动简图,以培养机械运动方案的设计能力和创新思维。

二、设计任务及要求本课程设计提供了A、 B两类题目。

A为综合类设计题目,B为创新类题目,要求每个学生选择其中的一个题目,在规定的时间里按题目任务要求完成设计工作,并上交设计说明书一份。

(注:设计说明书统一用本校设计用纸手写并装订,20页以上;说明书应有封面及标题(题目名称)、专业、班级、姓名和学号。

说明书封面自行设计。

若采用手工绘图,用档案袋将说明书与图纸一起交上。

若采用电脑绘图,请将图插入说明书中,并作必要说明。

)设计任务:提交课程设计说明书手写稿一份,设计说明书的基本内容包括:设计题目及参数和要求;功能分解图;机械系统运动循环图;机械系统运动方案拟定;方案比较与评价;机构运动简图;动力机选择;用数据和线图表达的计算结果;收获与建议及参考资料目录。

各图请自选图纸绘制。

三、课程设计内容与时间安排时间安排:1.即日起可根据本任务选择自己的题目,查阅资料,构思设计。

2. 课程设计周第1~4天老师到教室答疑式辅导,有问题的学生可以来问。

3.课程设计周第5天小答辩方式,老师在教室检查设计。

每个学生展示自己的设计结果,并做说明。

4.课程设计周第5天学生上交课程设计资料。

具体内容安排:1)查阅资料、熟悉题目(0.5天)采用多媒体授课,以典型机械的运动方案为例讲解课程设计的过程,下达任务书。

同学根据任务书查阅资料、熟悉题目的具体内容。

2)功能分解(0.5天)按照给定的机械总功能要求,分解成分功能,进行机构的选型与组合。

3)拟定运动循环图(0.5天)确定各执行构件的运动形式和动作的先后顺序、相位,按照它们的协调要求拟定出机械运动循环图,以协调各分支机构的设计、装配和调试。
