调零螺丝
Ø接线柱
②电流表的符号：
A
旋转螺 丝调零
看一看
1、电流表有 三 个接线柱。 2、刻度盘上有 两 排刻度。
想一想 阅读P45课本后回答。
3、三个接线柱是否都要接入电 路？ 4、读数时应该读哪一排数字？
Ø 三个接线柱：两红（+）一黑（-） Ø 两个量程：0～0.6A 1大格0.2A，1小格0.02A
1 A=103 mA 或1 mA=10-3 A
1 mA=103 µA 或1 µA=10-3 mA
1 A=106 µA 或1 µA=10-6 A
安培:法国物理
学家
电磁学的奠基人 之一，他生于里 昂一个富商家庭 ，从小博览群书 ，具有惊人的记 忆力和非凡的数 学才能。
小资料 常见的电流
计算器 100 µA
-+
A
错误的接法1：
×
错误的接法2：
×
错误的接法3：
×
④被测电流应从电流表的红色（“+” ） 接线柱流进,从黑色（“-”）接线 柱流出。
思考：如果接线柱接反会怎样？
指针反偏，无法读数，容易损坏电流表
⑤若不能预先估计被测用电器电流的
大小，要用“试触法”试触选择合 适的量程（。要选用大量程试触！）
0～3A 1大格1A， 1小格0.1A
③量程
选标有“－”和“0.6”的接线柱： 量程为0--0.6。A分度值为 0.02A 选标有“－”和“3”的接线柱：量程 为 0--3A，分度为值 0.。1A 思考：选择的量程过大会怎样？
指针偏转太小，读数不准确
量程过小会怎样？
指针偏转超出量程，指针容易被打弯，损坏电流表
Biblioteka Baidu

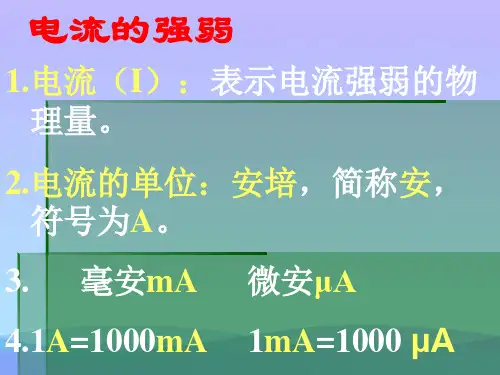

一、电流
1、物理意义：表示电流强弱的物 理量. 2、定义：单位时间内通过导体横 截面的电荷量. 表示符号I
3、定义式：I=Q／t
4、电流的三种效应：热效应、化 学效应、磁效应
5.电流的单位及换算：
国际单位：安培，简称安，符号是A。 常用单位：毫安（mA）和微安（ µA）
换算关系：
1A103mA1mA103A
（
）有时还会无法（读数 ）
损坏电流表
4、电流表必须和被测电器（ 串联），接 线时注意选择合适的（ ）量程，在任何情
况下都不能使电流表直接连到（ ）
电源两极
5、电流表刻度盘上的A表示？表针 如图所示，你能读出相应的电流吗？ 为什么？
A表示电流的单位是安培 接量程0--0.6A时，读数为0.36A 接量程0--3A时，读数为1.8A
Ø试触结果的电 流值在小量程范 围内，改接小量 程；
Ø若超出大量程 满偏刻度，换量 程更大的电流表。
⑥不允许把电流表直接接到电源的 两极上（电流表在电路中相当于 导线） 。
否则， 电流表将很快 烧坏。
错误的接法：
×
找一找 下面四幅图的连接有问题吗？ 电流要从不电要流电把不表流电要的表流超“与表过+被直”电测接接流用连线表电到柱的器电进量要源，程串的“；联两-”；极接上线．柱出
电流的强弱教学用优秀课件
水流有强弱之分，而 电流是看不见摸不着的， 那么你是如何知道电路中 有电流的？它是否也和水 流一样，有强弱之分呢？
电池的节数对灯泡亮度的影响
结论：
电池的节数对灯泡亮度的影响 现象：电池越多的电灯越亮
说明： 电流也有强弱之分
第四节 电流的测量
本节导航——
1.怎样表示电流的强弱 2.怎样连接电流表 3.怎样在电流表上读数
巩固练习
1.单位转化：
7.5 A=（ 7500
）mA
2.电流表的使用：
① 确认电流表量程，选 择合适的量程接入电路， 所测电流不要超过电流 表的量程。同时看表针 是否指零，否则调零。
旋转螺丝 调零
②确认电流表各个量程 的分度值；
③电流表与被测用电器串联。（如 果误将电流表和被测的用电器并联， 则用电器被短路，电流表指示的不 是流过用电器的电流，且很容易损 坏电流表）
半导体音机 50 mA 房间灯泡 0.2 A
手电筒 200 mA
家用空调 5A
家用电冰箱 1 A
电饭煲 3.2~4.5A
雷电 2×105A
二、怎样连接电流表
怎样知道电路中电流的强弱呢？ 可以用电流表直接测量电路中电
流的强弱 下面我们先来看电流表的结构
1.认识电流表
①电流表的结构：
Ø刻度盘
Ø指针
3. 电流表的读数
（1）明确所选电流表的量程，即可以测量 的最大电流，也就是说，表针指到最右端线时 电流是0.6A还是3A。
Ø明确所选电流表的量程 （2）确定电流表的分度值，即表盘的一个小 格代表多大的电流。
Ø确定电流表的分度值 （3）接通电路后，看看表针向右总共偏过 了多少个小格，算出电流。
Ø根据指针读数
量，通常用字母（ ）I 代表，它的
单位是（ ）安，培简称（ ），符
号是安（ ）。
A
2、7.5A=（7.510）3 mA 5mA=（ 510）3A 50mA=（5 1 0）4 μA 20000 μA=（ 2）0 mA 6.2A=（ 6.2）10μ6 A 100 μA=（ ）A1 0 4
3、电路中电流可以用（电流表）测量，在 使用时电流必须从（ 正接）线流柱进去，从 （ ）流负出接线来柱。如果表中电流方向相 反，表针就会向（ ）边偏转左，这样不但
A
A
B
C
D
请说出各图的出错原因是什么？
A中测量的是L1和L2并联后的总电流。没有与被测用电器L2串联。 C电流表连在电路中时，一方面没有与L2串联测不出通过L2的电流，
另一方面电流表直截与电源相连，容易使电流表烧坏。 D中电流表的正负接线柱接反了。（所以答案是B）。
四、练习
1、电流是表示（ 电流强）弱的物理
根据量程确定每个大格和每个 小格(分度值)所表示的电流值。
量程： 0 – 3 A 每个大格： 1 A 每一小格： 0.1 A
量程： 0 - 0.6 A 每个大格： 0.2 A 每一小格： 0.02 A
量程 0.6 A
大格刻度 0.2A╳2=0.4 A 小格刻度 0.02A╳4=0.08A 最终读数 0.4A+0.08A=0.48A
读数注意事项：
Ø读数时视线要正确。
Ø如果电流表的指针不是正好指在某 个刻度线上，则我们读数时采用 “就近原则”，即指针的位置离哪条 刻度线近就按那条刻度线读。
练一练： 1、用电流表测出L2的电流，下面各图中正确是
+
-
A
L1 ×
× L2
+ A-
L1 × L2 ×
+
L1
×A -
× L2
L1 × L2 × +-
