二灰碎石施工工艺样本

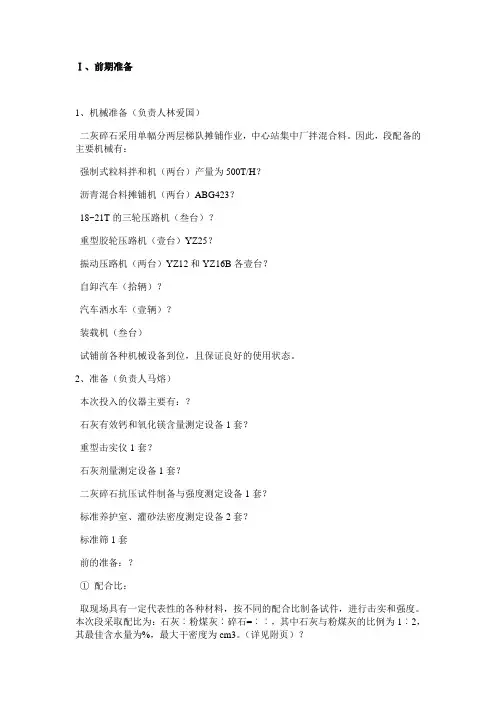

Ⅰ、施工前期准备

1、机械准备（负责人林爱国）

二灰碎石采用单幅分两层梯队摊铺作业，中心站集中厂拌混合料。因而，实验段配备重要机械有：

强制式粒料拌和机（两台）产量为500T/H

沥青混合料摊铺机（两台）ABG423

18~21T三轮压路机（叁台）

重型胶轮压路机（壹台）YZ25

振动压路机（两台）YZ12和YZ16B各壹台

自卸汽车（拾辆）

汽车洒水车（壹辆）

装载机（叁台）

试铺前各种机械设备到位，且保证良好使用状态。

2、实验准备（负责人马熔）

本次施工投入实验仪器重要有：

石灰有效钙和氧化镁含量测定设备1套

重型击实仪1套

石灰剂量测定设备1套

二灰碎石抗压试件制备与强度测定设备1套

原则养护室、灌砂法密度测定设备2套

原则筛1套

施工前实验准备：

①配合比实验：

取现场具备一定代表性各种材料，按不同配合比制备试件，进行击实实验和强度

实验。本次实验段采用配比为：石灰︰粉煤灰︰碎石=5.83︰11.67︰82.5，其中石灰与粉煤灰比例为1︰2，其最佳含水量为8.0%，最大干密度为2.09g/cm3。（详见附页）

②施工前实验准备：石灰有效成分含水量测定，粉煤灰含水量测定，碎石含水量测定及级配验证，过2.36mm筛网如下集料灰剂量原则曲线测定。

3、材料准备（吴广银、陈宏林）

石灰：Ⅱ级灰以上，采用破碎机于5月5日破碎消解堆放，粒径不大于1cm。

粉煤灰：镇江谏壁粉煤灰，各项指标均符合规定，含水量为30~35%。

碎石：宜兴碎石，最大粒径不超过31.5mm。

设计配比为碎石︰瓜子片︰石屑=35︰25︰40。合成级配如下表：

水：饮用水

4、下承层准备

恢复路基中桩，二灰碎石摊铺内外边线。

二灰碎石摊铺断面尺寸为：上宽11.93m，下宽为12.29m，平均宽度为12.11m。

对二灰土顶面高程、宽度、横坡、平整度进行检查和整治，对二灰土顶面产生起皮现象铲除并清扫干净。如表面过度干燥，需在摊铺前洒水，使表面湿润但不潮湿。

5、实验段人员安排

实验段总负责：唐兴无

施工总负责：顾祥

技术总负责：刁广芬

测量负责：张向荣、李健荣

实验负责：马熔（内场）、丁路宏（外场）

摊铺队长：王善来

拌和场长：褚建新

下承层准备：吴建成

另设机驾人员25人，民工40人

详细详见施工工序检测、职责表

Ⅱ、施工工艺

一、施工测量放样（张向荣、李健荣）

在摊铺范畴两侧及中心处每隔10m打一导杆，在导杆上拉钢丝，依照设计高程控制好钢丝绳高程。

二、二灰碎石拌和（褚建新）

采用500T/H粒料拌和机集中在拌和场内厂拌，严格控制石灰和粉煤灰含水量，避免因过度潮湿而滞流和结团，并导致混合料含水量过大。在拌和过程中由专人负责对拌和状况进行巡视，对堵料、含水量偏差及用量精确性进行监督和解决。

拌和前测定各种原材料含水量并计算成施工配合比。试机时需对各种材料计量控制进行重复测定，直至符合配合比时为止。

混合料拌和要均匀，严格控制并禁止粗细集料离析现象。若浮现离析现象，则将该集料作废弃解决。

如遇混合料过干则需此外加水。

三、混合料运送

二灰碎石应尽快用自卸汽车运至现场。本次实验段距离拌和场为3km，汽车来回需20分钟，等料及摊铺时间需10分钟，以每车运送吨位为20T计，则每分钟每辆车运料为0.67T；摊铺机速度以1.5m/分钟计，则需保证持续

不间断摊铺共需运送能力为20T以上自卸车至少为10辆。

在运送过程中如气温较高则需采用帆布履盖以免含水量损失。

四、混合料摊铺

摊铺前由专职人员对摊铺机进行调试，使性能处在良好状态，两台摊铺机成梯队摊铺，间隔距离为50m。靠中央分隔带一侧摊铺在前，两侧架设钢丝绳；背面摊铺机右侧架设钢丝，左侧在摊铺好层面上走“雪撬”。

本次实验段暂定松铺系数为1.33。

摊铺混合料未压实前应避免人员踩踏。摊铺时，前面有两人负责倒车指挥，背面有一人负责厚度检测以便控制好摊铺厚度。对于局部产生表面离析现象，由专人在摊铺机后进行细料弥补。

五、碾压（张建平）

二灰碎石最佳含水量±1%时进行碾压，普通在24小时内完毕，并不得超过48小时。依照以往施工经验和Ⅰ期工程施工工艺控制，现拟定实验段碾压程序为：YZ-1 2振动压路机静压一遍；YZ-16B振动压路机振动碾压一遍；18-21T三轮压路机碾压4遍，最后用胶轮光面2遍。

碾压规定：先轻后重，由边及中。碾压套1/2轮。头两遍采用低速1.5km/h，后来采用2km/h碾压速度。如碾压过程中表面水份蒸发过快，需及时补洒少量水。

六、养生（吴建成）

7天内由专人用洒水车洒水养生，保持表面湿润，并禁止7天内车辆在其上行驶。

七、实验检测规定（马熔、丁路宏、张向荣）

从摊铺现场取二灰碎石试拌并制作两组试件，送至标养室养护，七天后测其强度；同步对试样进行灰剂量和碎石级配检测。

在碾压过程中，三轮碾压完3遍后由实验人员分两组进行压实度检测，如压实度不够仍需进行碾压。

测量人员对摊铺前及碾压前、后高程做好检测记录，并得出松铺系数。各项目检测规定及频率如下表所示：

检测项目质量规定检查频率检测办法

Ⅲ、试铺段要决定重要内容如下：

1、用于施工材料质量和混合料配合比。

2、混合料适当拌和机械、拌和办法、投料方式、拌和时间、混合料均匀性和拌和机产量等。

3、混合料松铺系数。

4、原则施工办法

（1）混合料摊铺办法和合用机具，摊铺机行驶速度、摊铺厚度控制方式和摊铺宽度等；

（2）压实机具选取与组合、压实顺序、速度和遍数；

（3）拌和、运送、摊铺和碾压机械协调与配合。

5、拟定每一作业段适当长度。

6、拟定施工组织及管理体系、质保体系人员等。

7、质量检查内容、检查办法和检查频率。

8、试铺路面质量检查成果。

二灰碎石垫层

Ⅰ、施工前期准备

1、机械准备

二灰碎石采用单幅分两层梯队摊铺作业，成品混合料。实验段配备重要机械有：

强制式粒料拌和机（两台）产量为500T/H

沥青混合料摊铺机（两台）ABG423

18~21T三轮压路机（叁台）

重型胶轮压路机（壹台）YZ25

振动压路机（两台）YZ12和YZ16B各壹台

自卸汽车（拾辆）

汽车洒水车（壹辆）

装载机（叁台）
