电线管暗敷技术交底

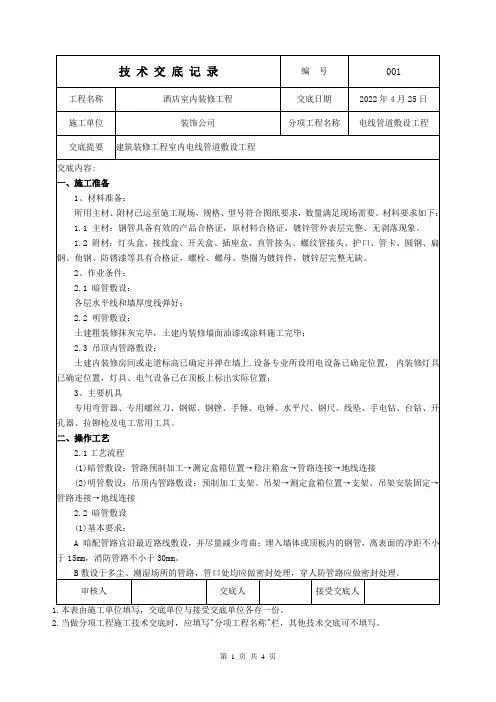

电线管道敷设工程技术交底
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

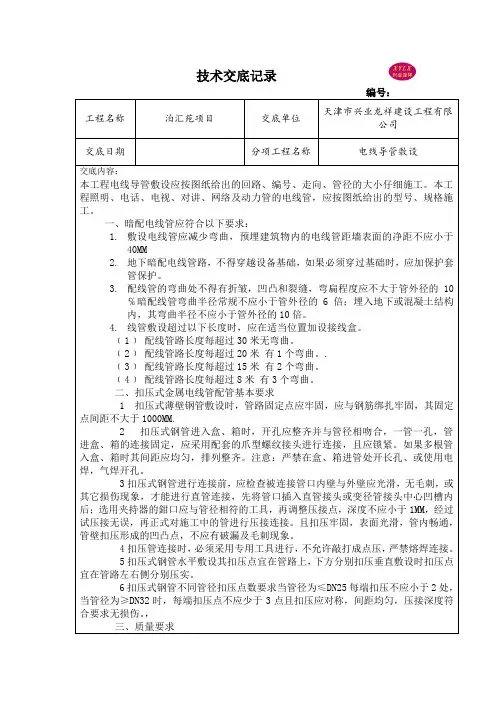

电线导管敷设技术交底
17、墙内竖直预留管四周空隙不应过大，且必须填满砂浆，严禁预留空洞后穿管，管集中处应顺墙成排分布，配电箱处管间应有10—30MM的间距不得成束敷设。
四、管路保护
1、扣压式钢管随结构暗敷设管路时，应立即堵好管口及管口，箱口防止建筑物垃圾流入管或盒箱内造成堵塞故障。
2、电线管暗敷设在建筑结构中，不得减弱建筑结构的承载力或使建筑物产生裂疑缝。
2、金属导管内外壁应做防腐处理，埋设于混凝土内的导管内壁应做防腐处理，外壁可不防腐处理。
3、室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面50—80MM。
4、暗配的导管埋设深度与建筑物，构筑物表面的距离不应小于40MM，管路必须敷设在钢筋网内侧。
5、闸箱四周的空隙应用C15细石混凝土分层填实。
10、等电位连接应符合98D01图集第36页辅助等电位连接图的规定。
11、接线盒不应留置在顶板上，砖墙上敷设管接线盒在圈梁下皮一行砖处。
12、屋外避雷测试点箱尺寸为167×125×100，内留置机螺栓﹝镀锌﹞M10；1个带光垫、弹簧垫各1个。
13、开关盒边缘距门框边缘的距离为17厘米。
14、电线导管必须敷设在底筋及盖筋之间，配管施工应在底筋完成，盖筋施工前敷设，管外径不应大于混凝土厚度的1∕4，管交叉点外径之和不应大于混凝土厚度的1∕2.
4扣压管连接时，必须采用专用工具进行，不允许敲打成点压，严禁熔焊连接。

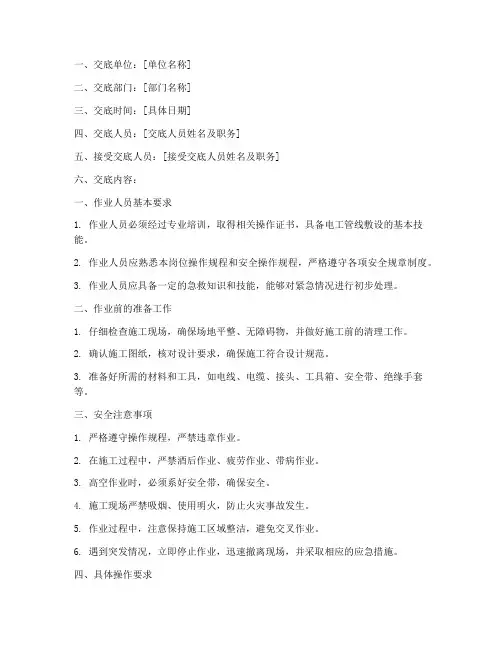

电工管线敷设安全技术交底模板
一、交底单位：[单位名称]二、交底部门：[部门名称]三、交底时间：[具体日期]四、交底人员：[交底人员姓名及职务]五、接受交底人员：[接受交底人员姓名及职务]六、交底内容：一、作业人员基本要求1. 作业人员必须经过专业培训，取得相关操作证书，具备电工管线敷设的基本技能。
2. 作业人员应熟悉本岗位操作规程和安全操作规程，严格遵守各项安全规章制度。
3. 作业人员应具备一定的急救知识和技能，能够对紧急情况进行初步处理。
二、作业前的准备工作1. 仔细检查施工现场，确保场地平整、无障碍物，并做好施工前的清理工作。
2. 确认施工图纸，核对设计要求，确保施工符合设计规范。
3. 准备好所需的材料和工具，如电线、电缆、接头、工具箱、安全带、绝缘手套等。
三、安全注意事项1. 严格遵守操作规程，严禁违章作业。
2. 在施工过程中，严禁酒后作业、疲劳作业、带病作业。
3. 高空作业时，必须系好安全带，确保安全。
4. 施工现场严禁吸烟、使用明火，防止火灾事故发生。
5. 作业过程中，注意保持施工区域整洁，避免交叉作业。
6. 遇到突发情况，立即停止作业，迅速撤离现场，并采取相应的应急措施。
四、具体操作要求1. 电线、电缆敷设应按照设计要求进行，确保线路畅通、安全可靠。
2. 电线、电缆接头处应采用专用接头，确保连接牢固、绝缘性能良好。
3. 电缆桥架、线槽等支架安装应牢固，水平、垂直安装应符合规范要求。
4. 电线、电缆敷设应整齐、美观，避免交叉、重叠。
5. 施工过程中，注意保护电缆绝缘层，防止损坏。
五、应急处理措施1. 发现火灾，立即使用灭火器进行灭火，并迅速报警。
2. 发现触电事故，立即切断电源，对触电者进行紧急救护，并迅速报警。
3. 发生其他安全事故，立即采取相应措施，确保人员安全，并迅速报警。
六、交底结束1. 接受交底人员应认真听取交底内容，并对不懂的问题及时提问。
2. 交底人员对接受交底人员提出的问题进行解答，确保全体人员掌握安全操作规程。
线管敷设技术安全交底模板
一、交底目的为确保线管敷设施工过程中的安全，预防安全事故的发生，现将线管敷设技术安全交底如下。
二、交底对象1. 线管敷设施工队伍全体成员；2. 相关监理、管理人员。
三、交底内容1. 施工现场安全注意事项（1）施工人员必须穿戴好安全帽、安全带、防滑鞋等个人防护用品。
（2）施工前，必须对施工现场进行安全检查，确保无安全隐患。
（3）施工现场应设置安全警示标志，明确警示区域。
（4）施工过程中，严禁酒后作业、疲劳作业。
2. 线管敷设安全操作规程（1）线管敷设前，应仔细阅读设计图纸，了解线路走向、敷设方式等。
（2）线管敷设过程中，严禁损坏线管，确保线管完整。
（3）线管弯曲时，弯曲半径应大于线管外径的6倍。
（4）线管敷设时，应确保线管与地面、墙面、楼板等距离符合设计要求。
（5）线管穿越墙体、楼板等部位时，应设置穿墙、穿板套管。
（6）线管敷设完成后，应及时进行隐蔽工程验收。
3. 线管敷设过程中常见事故及预防措施（1）事故：线管损坏、漏电预防措施：选用合格线管，确保线管质量；施工过程中，避免硬物撞击线管；定期检查线管，发现问题及时处理。
（2）事故：火灾预防措施：施工过程中，避免使用明火；保持施工现场通风良好；禁止在施工现场吸烟。
（3）事故：触电预防措施：施工人员必须穿戴绝缘手套、绝缘鞋等防护用品；确保施工电源线路安全可靠；施工过程中，避免接触裸露电线。
4. 应急处理措施（1）发生触电事故时，立即切断电源，对触电者进行急救。
（2）发生火灾事故时，立即报警，并采取灭火措施。
（3）发生其他安全事故时，立即采取相应措施，确保人员安全。
四、交底要求1. 施工人员应认真学习本次安全交底内容，确保掌握安全操作规程。
2. 施工过程中，严格遵守安全操作规程，确保施工安全。
3. 施工现场管理人员应加强安全监督检查，确保施工安全。
4. 施工完成后，对施工现场进行安全检查，确保无安全隐患。
五、交底日期[填写交底日期]六、交底人[填写交底人姓名及职务]七、备注1. 本交底适用于线管敷设施工全过程。
JDG管暗敷技术交底
一、施工准备：1、技术准备①审核系统管路与否对旳，有无和其他专业矛盾和相碰之处。
②结合建筑施工图，按电气管线布置图弹出水平线和墙厚度线。
③对照图纸会审中旳对应问题进行复核，不遗漏任何图纸信息。
2、材料准备①JDG管、管接头、锁紧螺母、接线盒〈开关盒〉等（接线盒选用钢质接线盒，镀锌层完好，敲落孔完整无缺）。
②套管和盒接外形完好无损，丝扣清晰，有产品合格证。
3、施工机具重要安装机具电工工具：钢锯、平锉、线坠、水平管、煨管器、钳子。
重要检测机具水平尺、卷尺、小线等4、施工范围图纸范围内，协议约定旳强电、弱电及消防旳所有预留、预埋及配管工作。
二、施工进度规定：①各层水平线和墙厚度线弹好，配合土建施工。
②布管旳部位障碍物已清除洁净；③现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。
④施工进度详见总进度计划。
三、施工工艺：工艺流程熟悉图纸及施工现场→选管→切断、煨弯→测位、定位→随土建施工进行分层分段配管→管路赔偿→线盒及线管处刷漆做好标识1、熟悉图纸通读电气施工图，设备位置以水暖通风图纸为准，且要阅读建筑图及构造施工图。
按图纸规范及实际需要，综合考虑，确定接线盒、灯头盒旳对旳位置，及管路旳敷设部位及走向。
2、选管按规定采用优质钢管，钢管内外表面应光滑，镀锌层及壁厚均匀符合原则，不应有裂缝、砂眼等缺陷。
管径按图纸设计及管内穿线截面、根数选择。
管内所穿导线面积，不应超过管内径截面积旳40%。
3、管子切断用钢锯切管时锯条应垂直，以防止切断处出现马蹄口，推锯时稍用力，回锯时锯稍抬起，不加压力，减少锯条磨损。
管子快切断时要减慢速度，使管子平稳锯断。
锯条口注油，以防止发热。
切口处用平锉将毛边锉平。
总之，管子切断后，断口处应与管轴线垂直，管口应锉平，管口整洁光滑，若出现以马蹄口，应重新切断处理。
4、管子煨弯JDG管煨弯时规定弯曲处不应有折皱、裂缝现象。
弯扁度不应不小于管外径旳10%，弯曲角度不适宜不不小于90度。

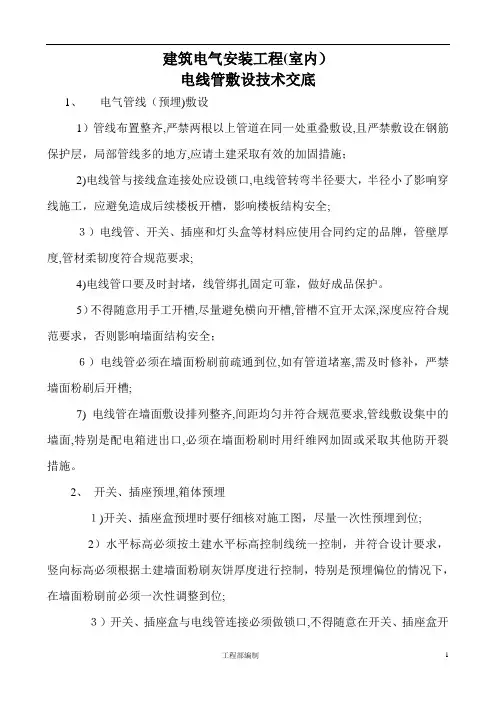

建筑(室内)电气电线管敷设技术交底
建筑电气安装工程(室内）电线管敷设技术交底1、电气管线（预埋)敷设1）管线布置整齐,严禁两根以上管道在同一处重叠敷设,且严禁敷设在钢筋保护层，局部管线多的地方,应请土建采取有效的加固措施；2)电线管与接线盒连接处应设锁口,电线管转弯半径要大，半径小了影响穿线施工，应避免造成后续楼板开槽，影响楼板结构安全;３）电线管、开关、插座和灯头盒等材料应使用合同约定的品牌，管壁厚度,管材柔韧度符合规范要求;4)电线管口要及时封堵，线管绑扎固定可靠，做好成品保护。
5）不得随意用手工开槽,尽量避免横向开槽,管槽不宜开太深,深度应符合规范要求，否则影响墙面结构安全；６）电线管必须在墙面粉刷前疏通到位,如有管道堵塞,需及时修补，严禁墙面粉刷后开槽;7) 电线管在墙面敷设排列整齐,间距均匀并符合规范要求,管线敷设集中的墙面,特别是配电箱进出口,必须在墙面粉刷时用纤维网加固或采取其他防开裂措施。
2、开关、插座预埋,箱体预埋１)开关、插座盒预埋时要仔细核对施工图，尽量一次性预埋到位;2）水平标高必须按土建水平标高控制线统一控制，并符合设计要求，竖向标高必须根据土建墙面粉刷灰饼厚度进行控制，特别是预埋偏位的情况下，在墙面粉刷前必须一次性调整到位;３）开关、插座盒与电线管连接必须做锁口,不得随意在开关、插座盒开孔,同时做好成品保护,通常的成品保护措施有在盒体里填塞泡沫块,待墙面粉刷完成后,将泡沫块取出,这样保持盒体干净清洁；４）配电箱与线管连接必须做锁口,不得随意在箱体采用切割机开孔,箱体应采用液压开孔器开孔，孔洞整齐,洞口大小与管径相匹配,箱体接地可靠;5)各种暗敷箱体四周和背后必须用细石砼灌实，背后挂钢丝网，用1：2水泥砂浆抹平，做好成品保护，保持箱体内清洁干净;6）宽度大于３00ｍm的配电箱、弱电箱、消火栓箱顶部必须设置过梁,安装高度符合设计要求;7)箱体暗敷的进出线管待墙面粉刷完成后做好标识,以防二次装修打破管线。
３、顶板内电线管(吊卡)敷设安装1）吊顶内各种管线应有一个总体规划,水、电、风管道应统一考虑，综合布局。
电线电缆导管敷设施工技术交底
电线导管、电缆导管敷设分项工程质量技术交底卡在锌层剥落处，也应刷防腐漆。
2切断钢管。
可用钢锯切断（最佳选用钢锯条）或管子切割机割断。
钢管不应有折扁和裂缝,管内无铁屑及毛刺，切断口应锉平，管口应刮光。
3套丝。
丝口连接时管端套丝长度不应不不小于管接头长度旳1/2；在管接头两端应焊跨接接地线。
薄壁钢管旳连接必须用丝扣连接。
薄壁钢管套丝一般用圆板牙扳手和圆板牙铰制。
厚壁钢管，可用管子铰板和管螺纹板牙铰制。
铰制完螺纹后，随后清修管口，将管口端面和内壁旳毛刺锉光，使管口保持光滑，以免割破导线绝缘层。
4弯管。
钢管明配需随建筑物构造形状进行立体布置，但要尽量减少弯头。
钢管弯制可采用冷煨法或热煨法：1）冷煨法。
一般管径为20mm及其如下时，用手板煨管器。
先将管子插入煨管器，逐渐煨出所需弯度。
管径为25mm及其以上时，使用液压煨管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度。
2）热煨法。
一方面炒干砂子，堵住管子一端，将干砂子灌入管内，用手锤敲打，直至砂子灌实，再将另一端管口堵住放在火上转动加热，烧红后煨成所需弯度，随煨弯随冷却。
规定管路旳弯曲处不应有折皱、凹穴和裂缝现象，弯扁限度不应不小于管外径旳1/10；暗配管时，弯曲半径不应不不小于管外径旳6倍；埋设于地下或混凝土楼板内时，不应不不小于管外径旳10倍。
对弯管旳规定：1）钢管弯曲处不应浮现凹凸和裂缝，弯扁限度不应不小于管外径旳10%。
2）被弯钢管旳弯曲半径应符合下表旳规定，弯曲角度一定要不小于90°。
条件弯曲半径与钢管外径之比明配时 6明配只有一种弯时 4暗配时 6埋设于地下或混凝土楼板内时103）钢管弯曲时，焊缝如放在弯曲方向旳内侧或外侧，管子容易浮现裂缝。
当有两个以上弯时，更要注意管子旳焊缝位置。
4）管壁薄、直径大旳钢管弯曲时，管内要灌满砂且应灌实，否则钢管容易弯瘪。
如果用加热弯曲，要灌用干燥砂。
灌砂后，管旳两端塞上木塞。
2.1.2钢导管连接。
电工电管敷设技术交底
接受交底人
质量检查员
1.1.6.2交底
自治区建设工程质量安全监督总站监制
3.6现浇框架工程隔墙内管子敷设
框架结构隔墙在未施工前，土建专业应给出墙身尺寸线、门窗位置线及梁中心线和建筑标高线。框架结构中，空心砖隔墙和加气混凝土砌块隔墙电气配管方法略有不同，前者电气配管应预埋，后者应在墙体砌筑后剔槽配管。
3.7空心砖隔墙管子敷设
（1）空心砖隔墙内敷设钢管，应在墙体砌筑前，根据土建放出的各种线确定好由下引来的梁内短管至墙体盒（箱）一端管路的长度，管子切断加工后先与盒（箱）连接好，再与下部的梁内短管相连接。根据墙身尺寸线安排好盒（箱）口突出墙面的位置，管子敷设就绪后开始砌墙，砌墙初期应进一步调整盒（箱）口与墙面的距离。在管路经过处墙体应改空心砖为普通砖立砌，或现浇一条垂直的混凝土带把管子保护起来，增强了墙体的结构强度。
b.暗敷设钢管与盒采用焊接时，如果入盒连接管数量较多时，也可不必将连接管一根根分别与盒敲落孔进行焊接固定，可在确定好管入盒的长度后，用做跨接线的圆钢煨成略大于灯位盒的圆圈，将入盒管进行焊接。并同时与盒体之间进行焊接，可以防止盒管一一焊接时烧穿盒孔。
交底人
接受交底人
质量检查员
1.1.6.2交底
自治区建设工程质量安全监督总站监制
2.9施工中严禁不同管径的管直接套接连接。
3、现浇砼框架工程的配合施工
（1）现浇砼框架结构工程中的电气配管多使用钢管，在与土建配合施工中不易被损坏。
（2）现浇框架暗配管路施工，要先把框架中的管路或预埋件埋设好，在砌墙过程中，连接或连接剩余的部分。
3.1现浇砼柱内的管子敷设
a.现浇砼柱内埋设的管路和壁灯的灯位盒与开关（插座）盒，应先将管与盒连接好，在正面模板支好后将管盒与模板固定牢固，把管路沿主筋内侧布置，且应与主筋上的箍筋绑扎在一起，管路中间的绑扎间距不应大于1m，在管与盒连接处的绑扎距离不应大于30mm。
电线导管敷设安全技术交底模板
一、交底目的为确保电线导管敷设工程的安全、顺利进行，提高施工人员的安全意识，现将电线导管敷设安全技术交底如下。
二、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 工程规模：____________________4. 施工单位：____________________三、安全技术要求1. 施工人员必须持证上岗，熟悉本工种的操作规程和安全知识。
2. 严格执行国家有关电线导管敷设的规范、标准和操作规程。
3. 严格遵循“安全第一、预防为主、综合治理”的方针，确保施工安全。
四、安全技术措施1. 施工现场布置（1）施工现场应设置明显的警示标志，包括警示灯、警示牌等。
（2）施工现场应设置安全通道，确保施工人员通行安全。
（3）施工现场应设置临时电源，确保施工用电安全。
2. 施工准备（1）施工前，对施工人员进行安全技术培训，提高安全意识。
（2）检查施工工具、设备是否完好，确保施工安全。
（3）对施工现场进行安全隐患排查，及时消除隐患。
3. 施工过程（1）电线导管敷设前，对导管进行外观检查，确保无破损、变形等情况。
（2）电线导管敷设过程中，严格按照设计要求进行，确保导管的连接牢固、密封良好。
（3）在敷设电线导管时，应保持安全距离，避免与周围物体发生碰撞。
（4）敷设电线导管时，严禁踩踏电线导管，防止损伤。
（5）在电线导管敷设过程中，如发现异常情况，应立即停止施工，查明原因，采取相应措施。
4. 施工结束后（1）对敷设完成的电线导管进行检查，确保符合设计要求。
（2）对施工现场进行清理，消除安全隐患。
（3）对施工人员进行安全教育，提高安全意识。
五、应急处理1. 如发生触电事故，应立即切断电源，并进行急救。
2. 如发生火灾，应立即报警，并采取灭火措施。
3. 如发生人员受伤，应立即进行救治，并联系相关部门。
六、总结通过本次安全技术交底，使施工人员充分了解电线导管敷设工程的安全技术要求，提高安全意识，确保施工安全。
线管敷设安全技术交底
线管明敷时,建筑装修专业墙面的抹灰、喷浆及刮白应全部完成。
线管暗敷时，根据施工图纸尺寸盒位置应与建筑装修专业配合施工。
室内地面、墙面工程完、场地干净、走道畅通。
施工图纸、技术资料齐全。技术、安全、消防措施落实。
设备、材料齐全，并运至现场库。
2、操作工艺
2.1工艺流程
暗配管施工流程：施工准备→ 预制加工→测定盒、箱位置 →安装固定盒、箱→管路连接→变形缝处理→地线跨接
连接方法：管路采用丝扣连接，管端螺纹长度不小于管接头长度的1/2，套丝不得有乱扣现象，管箍连接时，必须使用通丝管箍，上好管箍后，管口应对严，外露丝不多于2扣。在86盒内安装锁母时，必须拧紧，不得松垮，外漏丝扣不得多于3扣。
管-管连接：管路超过下列长度，应加装接线盒，其位置应便于穿线。无弯时，30m；有一个弯时，20m；有二个弯时，15m；有三个弯时，8m。
3、施工要点
、各区间照明管线在转弯位置、泵房位置、穿墙位置不应使用蛇皮管过渡、需采用钢管敷设。
、办公房屋配线采用镀锌钢管暗配线方式，设备房及风道采用穿镀锌钢管明配，有吊顶的位置导线穿镀锌钢管在吊顶层内敷设。各配电箱及EPS电源柜出线回路采用金属线槽敷设。明敷的应急照明金属管或区间照明线管上涂防火漆保护。除单独说明和标注外，车站内一般照明支线配线采用WDZB1-BYJ-450/750-2.5导线；备用照明配线采用WDZB1N-BYJ-450/750-2.5导线，应急照明及疏散指示标志采用WDZBN-BYJ-2x2.5+WDZB1N-RYJY-2x1.5导线及通信电缆。
切管：管子切断常用钢锯、无齿锯、砂轮锯，将需要切断的管子长度量准确，放在钳口内卡牢切割，断口处应平齐不歪斜，管口必须采用半圆锉刮锉光滑，无毛刺，清除管内铁屑。
技术交底(电气照明电线导管暗敷设)
六、应注意的质量问题
1．管路有外露或保护层不足15mm,剔槽时要保证深度,下管后及时固定,再用水泥砂浆保护。
2．稳注或预埋的盒、箱有歪斜、坐标不准、灰浆不饱满等:稳注盒、箱时要找准,先注入适量的水泥砂浆再用线坠找正,然后用水泥砂浆将盒、箱周围缝隙填实。
3．管路煨弯处的凹扁度过大及弯曲半径不满足要求:煨弯应按要求操作并及时固定和保护。
4．管路堵塞:朝上的管口容易掉进杂物或浇筑混凝土时灰浆流入,因此,应及时将管口封堵好。
其他工种作业时,应注意不要损伤敷设完的管路,以免管路堵塞。
电线管暗敷设技术交底
3—2 硬质阻燃型塑料管（PVC）暗敷设工艺标准（302—1998）1范围本工艺标准适用于一般民用建筑内的照明系统，在混凝土结构内及砖混结构暗配管敷设工程（不得在高温场所及顶棚内敷设）。
2施工准备2.1 材料要求：2.1.1 凡所使用的阻燃型（PVC）塑料管，其材质均能应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。
2.1.2 阻燃型塑料管，其外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。
2.1.3 所用阻燃型塑料管附件及暗配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、端接受能力头、管箍头，必须使用配套的阻燃型塑料制品。
2.1.4 阻燃型塑料灯头盒，开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损坏等现象。
2.1.5 辅助材料：镀锌铁丝，专用粘接剂等。
2.2主要机具：2.2.1 铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺。
2.2.2 手锤、錾子、钢锯、锯条、刀锯、半圆锉、活扳子、水桶、灰桶、灰铲。
2.2.3 弯管弹簧（简称弯簧），剪管器，手电钻、钻头、压力案子、台钻等。
2.2.4 电锤、热风机、电炉子、开孔器、绝缘手套，工具袋，工具箱，煨管器、高凳等。
2.3 作业条件：2.3.1 配合土建砌体（如砖混结构加气砖、矿渣砖等）施工时，根据电气设计图要求与土建墙上弹出的水平线，安装管路和盒箱。
2.3.2 配合土建混凝土结构施工时，大模板、骨模板施工混凝土墙、在钢筋绑扎过程中，根据设计图要求预埋套盒及管路，同时办理隐检手续。
2.3.3 在气混凝土楼板、圆孔板、应配合土建调整好吊索装楼板的板缝时，同时根据设计图进行配管。
3 操作工艺3.1工艺流程：3.2弹线定位：3.2.1 根据设计图要求，在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。
