谐振电路的原理和作用
谐振回路的工作原理
谐振回路的工作原理谐振回路（Resonant Circuit）是一种电路，它在特定的频率下具有理想的电阻和电流特性。
谐振回路主要由电感（Inductor）和电容（Capacitor）组成，并通过振荡器（Oscillator）产生频率稳定的交流电。
一、电感的作用电感是由导线卷绕而成的线圈，通过电流的变化而产生磁场。
当交流电通过电感时，由于电流的改变会产生磁场的变化，从而导致电感中产生感应电动势（EMF）。
根据安培定律，感应电动势的方向与电流改变的方向相反。
因此，电感在电路中起到阻碍电流改变的作用。
二、电容的作用电容是由两个导体板和介质之间的绝缘体组成。
当电容器两端施加电压时，正极上将积聚正电荷，负极上将积聚负电荷，形成电场。
电容器存储电荷的能力称为电容，通常以法拉（Farad）为单位。
电容的作用是存储和释放电荷。
三、谐振频率的计算当谐振回路处于谐振时，电感和电容之间的磁场和电场之间的能量会不断互相转换。
这种能量转换以理想情况下没有能量损耗的形式发生。
谐振频率的计算公式如下：f = 1 / (2 * π * √(LC))其中，f表示谐振频率，L表示电感，C表示电容。
四、谐振回路的工作原理当谐振回路的谐振频率与输入交流电源的频率相等时，谐振回路可以产生共振。
在共振状态下，电感和电容之间的能量转换达到最大值，电路中的电流和电压也达到最大值。
当输入交流电源的频率不是谐振频率时，谐振回路的阻抗会增加，导致电流和电压减小。
这是因为电感和电容对频率不同的信号有不同的阻抗特性，它们共同抵消了外部电源的能量。
在谐振回路中，电感和电容之间的互相作用产生了阻抗，即电路对交流电的阻抗特性。
在谐振频率下，电感和电容之间的阻抗互补，导致总阻抗最小。
在其他频率下，电感和电容之间的阻抗不互补，导致总阻抗增加。
因此，谐振回路可以用作选择特定频率的信号，或用作滤波器来消除非期望的频率。
谐振回路在通信、广播和无线电技术等领域中广泛应用。

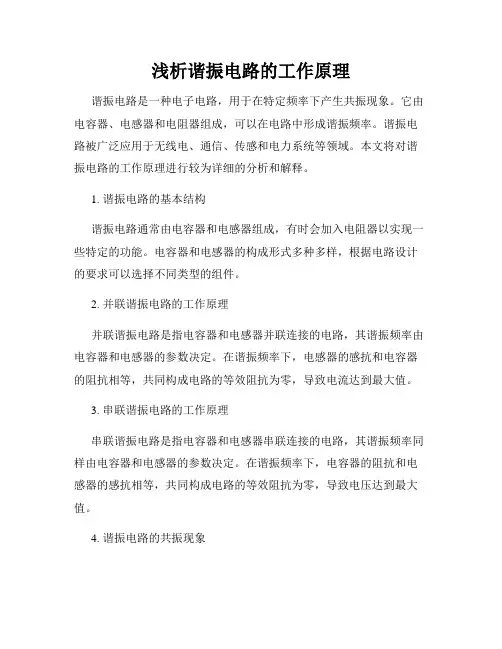

浅析谐振电路的工作原理
浅析谐振电路的工作原理谐振电路是一种电子电路，用于在特定频率下产生共振现象。
它由电容器、电感器和电阻器组成，可以在电路中形成谐振频率。
谐振电路被广泛应用于无线电、通信、传感和电力系统等领域。
本文将对谐振电路的工作原理进行较为详细的分析和解释。
1. 谐振电路的基本结构谐振电路通常由电容器和电感器组成，有时会加入电阻器以实现一些特定的功能。
电容器和电感器的构成形式多种多样，根据电路设计的要求可以选择不同类型的组件。
2. 并联谐振电路的工作原理并联谐振电路是指电容器和电感器并联连接的电路，其谐振频率由电容器和电感器的参数决定。
在谐振频率下，电感器的感抗和电容器的阻抗相等，共同构成电路的等效阻抗为零，导致电流达到最大值。
3. 串联谐振电路的工作原理串联谐振电路是指电容器和电感器串联连接的电路，其谐振频率同样由电容器和电感器的参数决定。
在谐振频率下，电容器的阻抗和电感器的感抗相等，共同构成电路的等效阻抗为零，导致电压达到最大值。
4. 谐振电路的共振现象在谐振频率下，谐振电路会产生共振现象。
以并联谐振电路为例，当电压源的频率等于谐振频率时，电压源提供的电流首先通过电感器，然后通过电容器回到电源，形成一个封闭的电流回路。
由于电感器和电容器的阻抗等于零，所以整个电路的阻抗也等于零。
在这种情况下，电流会不断增大，直到电容器和电感器的损耗抵消电压源提供的电流。
5. 谐振频率的计算方法谐振频率可以通过电容器和电感器的参数计算得出。
对于并联谐振电路，谐振频率可以使用以下公式计算：f = 1 / (2π√(LC))其中，f为谐振频率，L为电感器的电感，C为电容器的电容。
6. 谐振电路的应用谐振电路在无线电通信领域有广泛的应用。
例如，在调谐电路中，谐振电路可以根据输入信号的频率进行选择性放大或衰减。
此外，谐振电路还可以用于频率标准、滤波器和频率调制等方面。
7. 谐振电路的变种除了一般的并联和串联谐振电路外，还有一些衍生的谐振电路结构。

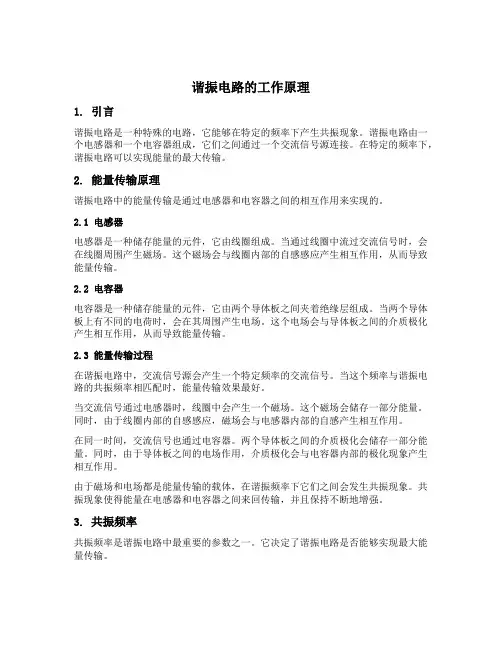

谐振电路工作原理
谐振电路的工作原理1. 引言谐振电路是一种特殊的电路，它能够在特定的频率下产生共振现象。
谐振电路由一个电感器和一个电容器组成，它们之间通过一个交流信号源连接。
在特定的频率下，谐振电路可以实现能量的最大传输。
2. 能量传输原理谐振电路中的能量传输是通过电感器和电容器之间的相互作用来实现的。
2.1 电感器电感器是一种储存能量的元件，它由线圈组成。
当通过线圈中流过交流信号时，会在线圈周围产生磁场。
这个磁场会与线圈内部的自感感应产生相互作用，从而导致能量传输。
2.2 电容器电容器是一种储存能量的元件，它由两个导体板之间夹着绝缘层组成。
当两个导体板上有不同的电荷时，会在其周围产生电场。
这个电场会与导体板之间的介质极化产生相互作用，从而导致能量传输。
2.3 能量传输过程在谐振电路中，交流信号源会产生一个特定频率的交流信号。
当这个频率与谐振电路的共振频率相匹配时，能量传输效果最好。
当交流信号通过电感器时，线圈中会产生一个磁场。
这个磁场会储存一部分能量。
同时，由于线圈内部的自感感应，磁场会与电感器内部的自感产生相互作用。
在同一时间，交流信号也通过电容器。
两个导体板之间的介质极化会储存一部分能量。
同时，由于导体板之间的电场作用，介质极化会与电容器内部的极化现象产生相互作用。
由于磁场和电场都是能量传输的载体，在谐振频率下它们之间会发生共振现象。
共振现象使得能量在电感器和电容器之间来回传输，并且保持不断地增强。
3. 共振频率共振频率是谐振电路中最重要的参数之一。
它决定了谐振电路是否能够实现最大能量传输。
3.1 共振频率的计算在串联谐振电路中，共振频率可以通过以下公式计算：[ f_r = ]其中，(f_r)是共振频率，(L)是电感器的感值，(C)是电容器的电容。
在并联谐振电路中，共振频率可以通过以下公式计算：[ f_r = ]3.2 共振频率的意义共振频率决定了谐振电路中能量传输的效果。
当输入信号的频率与共振频率相匹配时，能量传输效果最好。

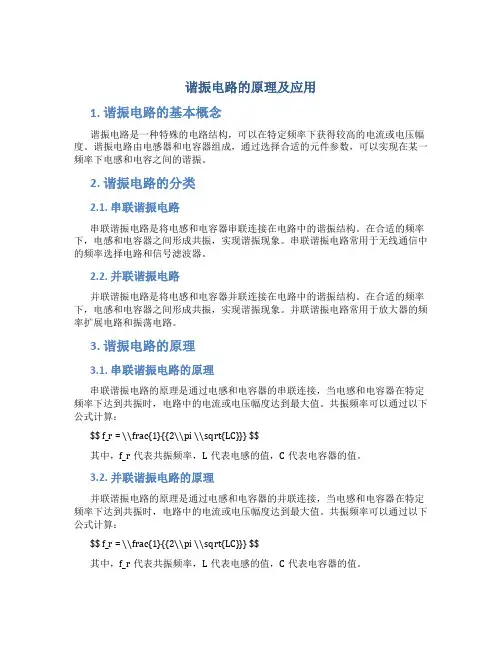

谐振电路的原理及应用
谐振电路的原理及应用1. 谐振电路的基本概念谐振电路是一种特殊的电路结构，可以在特定频率下获得较高的电流或电压幅度。
谐振电路由电感器和电容器组成，通过选择合适的元件参数，可以实现在某一频率下电感和电容之间的谐振。
2. 谐振电路的分类2.1. 串联谐振电路串联谐振电路是将电感和电容器串联连接在电路中的谐振结构。
在合适的频率下，电感和电容器之间形成共振，实现谐振现象。
串联谐振电路常用于无线通信中的频率选择电路和信号滤波器。
2.2. 并联谐振电路并联谐振电路是将电感和电容器并联连接在电路中的谐振结构。
在合适的频率下，电感和电容器之间形成共振，实现谐振现象。
并联谐振电路常用于放大器的频率扩展电路和振荡电路。
3. 谐振电路的原理3.1. 串联谐振电路的原理串联谐振电路的原理是通过电感和电容器的串联连接，当电感和电容器在特定频率下达到共振时，电路中的电流或电压幅度达到最大值。
共振频率可以通过以下公式计算：$$ f_r = \\frac{1}{{2\\pi \\sqrt{LC}}} $$其中，f_r代表共振频率，L代表电感的值，C代表电容器的值。
3.2. 并联谐振电路的原理并联谐振电路的原理是通过电感和电容器的并联连接，当电感和电容器在特定频率下达到共振时，电路中的电流或电压幅度达到最大值。
共振频率可以通过以下公式计算：$$ f_r = \\frac{1}{{2\\pi \\sqrt{LC}}} $$其中，f_r代表共振频率，L代表电感的值，C代表电容器的值。
4. 谐振电路的应用4.1. 无线通信中的应用谐振电路在无线通信中被广泛应用。
例如，无线电广播接收机中的频率选择电路使用串联谐振电路，可以选择接收特定频率的信号，屏蔽其他频率的干扰信号。
此外，天线接收电路中也常用到并联谐振电路，用于提高接收效率。
4.2. 振荡器的应用振荡器是一种产生连续振荡信号的电路，谐振电路常被用作振荡器的关键部分。
例如，LC振荡器中的电感和电容器通过共振实现信号的振荡，产生高频信号输出。

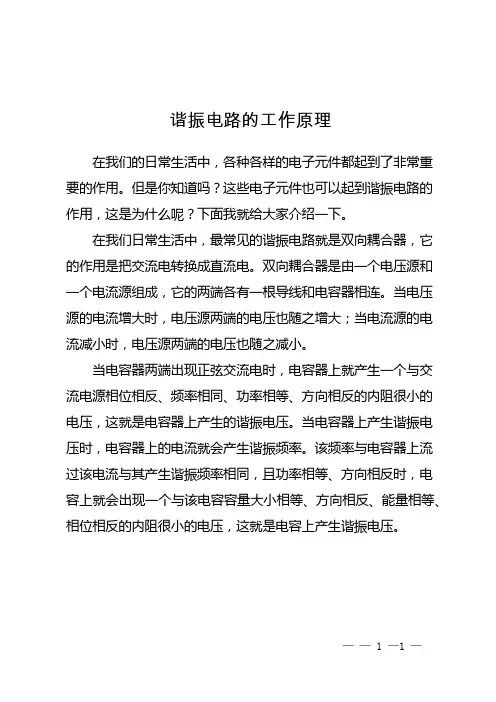

谐振电路的工作原理
谐振电路的工作原理
在我们的日常生活中，各种各样的电子元件都起到了非常重要的作用。
但是你知道吗？这些电子元件也可以起到谐振电路的作用，这是为什么呢？下面我就给大家介绍一下。
在我们日常生活中，最常见的谐振电路就是双向耦合器，它的作用是把交流电转换成直流电。
双向耦合器是由一个电压源和一个电流源组成，它的两端各有一根导线和电容器相连。
当电压源的电流增大时，电压源两端的电压也随之增大；当电流源的电流减小时，电压源两端的电压也随之减小。
当电容器两端出现正弦交流电时，电容器上就产生一个与交流电源相位相反、频率相同、功率相等、方向相反的内阻很小的电压，这就是电容器上产生的谐振电压。
当电容器上产生谐振电压时，电容器上的电流就会产生谐振频率。
该频率与电容器上流过该电流与其产生谐振频率相同，且功率相等、方向相反时，电容上就会出现一个与该电容容量大小相等、方向相反、能量相等、相位相反的内阻很小的电压，这就是电容上产生谐振电压。
—— 1 —1 —。
电路谐振的原理及应用
电路谐振的原理及应用1. 电路谐振的基本概念电路谐振是指在一定条件下，电路中的电流和电压会出现共振现象。
在谐振状态下，电路中的能量会达到最大值。
谐振频率是使电路达到最大振幅的特定频率。
2. 电路谐振的原理电路谐振主要是通过电感和电容两种元件来实现的。
具体来说，电感元件主要提供电磁能量存储的作用，而电容元件则提供电场能量的存储作用。
当电路处于谐振状态时，电感元件和电容元件之间的能量交换是最大的。
3. 串联谐振电路串联谐振电路是最常见的一种谐振电路。
它由一个电感和一个电容串联连接而成。
当电路中的频率等于谐振频率时，电压和电流将达到峰值，电路呈共振状态。
串联谐振电路的特点： - 电感和电容的串联会引起频率选择性 - 在谐振频率附近，电压和电流峰值较大，能量损耗较小 - 能量的传输效率较高，可用于放大电路和振荡器设计4. 并联谐振电路并联谐振电路由一个电感和一个电容并联连接而成。
当电路中的频率等于谐振频率时，电流和电压将达到最大值，电路呈共振状态。
并联谐振电路的特点： - 电感和电容的并联会引起频率选择性 - 在谐振频率附近，电流和电压峰值较大，能量损耗较小 - 能量的传输效率较高，可用于滤波器和天线等领域5. 电路谐振的应用电路谐振在实际中有广泛应用，下面列举几个具体的应用场景：•无线通信：在手机、电视和无线电等设备中，用以调谐和放大信号，以便在特定频率范围内传输数据。
•声音放大：在音响系统和扬声器设计中，使用电路谐振来放大声音并调整音质。
•滤波器：通过选择适当的电感和电容值，电路谐振可作为滤波器以滤除特定频率的信号。
•振荡器：电路谐振在振荡器中应用广泛，例如在电子钟、天线和无线电发射器等设备中。
6. 总结电路谐振是一种特定频率下电压和电流达到最大值的现象。
串联谐振电路和并联谐振电路是常见的谐振电路结构。
电路谐振在无线通信、声音放大、滤波器和振荡器等领域有着广泛的应用。
深入理解电路谐振原理和应用可以帮助更好地设计和优化电路。
谐振回路的工作原理
谐振回路的工作原理
谐振回路是一种电路，由电感、电容和电阻构成。
它的工作原理是利用电感和电容之间的相互作用，使得电流和电压在回路中产生谐振。
谐振回路的工作原理可以通过以下步骤来解释：
1. 当交流电源连接到谐振回路时，电流开始在回路中流动。
2. 电感的作用是储存能量，并且会阻碍电流的变化。
因此，当电流通过电感时，电感会储存电流的能量，并产生一个磁场。
3. 电容的作用是储存电荷，并且会阻碍电压的变化。
因此，当电流通过电容时，电容会储存电流的能量，并产生一个电场。
4. 在谐振频率下，电感和电容之间的能量交换达到最大值。
这意味着电感和电容上的能量存储同时达到最大。
当电感释放其储存的能量时，电压峰值出现在电感上。
5. 当电感释放其储存的能量时，电流开始在电容中流动，并导致电容充电。
这导致电流峰值在电容上出现。
6. 在过程中，电阻通过将能量转化为热耗散。
这个相互作用的过程在谐振频率下不断重复，导致电路中的电流和电压以谐振的方式振荡。
这样，谐振回路可以在特定的频率下提供较大的电流或电压增益。
需要注意的是，谐振回路的工作原理可以根据具体的电路和元件参数进行调整。
不同的电感、电容和电阻值将导致不同的谐振频率和振荡特性。
因此，在设计和使用谐振回路时，需要根据实际需求选择合适的元件。
总结归纳谐振电路
总结归纳谐振电路谐振电路是电路中常见的一种特殊形式，它具有在特定频率下产生最大电流或电压振幅的能力。
谐振电路被广泛应用于无线电和通信技术、音频放大器等领域。
在本文中，我们将总结归纳谐振电路的基本原理、特性以及常见的谐振电路类型。
一、谐振电路的基本原理谐振电路的基本原理是基于电感和电容两个元件的互相作用。
电感是由线圈或线圈组成的电器元件，它的主要作用是存储电能，并产生阻碍电流改变的作用。
电容是一种能够存储电荷的元件，它的主要作用是通过存储和释放电荷来调节电压和电流。
在谐振电路中，通过调节电感和电容的数值，可以使得电路在特定的频率下产生谐振现象。
当谐振电路处于谐振频率时，电感和电容之间的能量转换达到最大，电路中的电流和电压振幅也达到最大值。
二、谐振电路的特性1. 频率选择性：谐振电路对不同频率的输入信号具有不同的响应。
在谐振频率附近，电路对输入信号具有最大的响应，而在其他频率下的响应较小。
2. 相位特性：谐振电路对输入信号的相位有一定的影响。
在谐振频率附近，电路的相位延迟较小，而在其他频率下的相位延迟较大。
3. 幅频特性：谐振电路在不同频率下的幅度响应也是一个重要的特性。
在谐振频率附近，电路对输入信号的幅度响应最大，而在其他频率下的响应较小。
三、常见的谐振电路类型1. LC谐振电路：LC谐振电路是由电感和电容构成的谐振电路。
它可以分为串联LC谐振电路和并联LC谐振电路两种。
串联LC谐振电路的共振频率由电感和电容值决定，而并联LC谐振电路的共振频率则由电感和电容的倒数决定。
2. RLC谐振电路：RLC谐振电路是由电阻、电感和电容三个元件构成的谐振电路。
它可以分为串联RLC谐振电路和并联RLC谐振电路两种。
RLC谐振电路相比LC谐振电路更加复杂，但在实际应用中更为常见。
3. 单调谐振电路：单调谐振电路是指谐振电路在特定频率下只有一个峰值的电路。
它可以通过调节电感和电容的数值来实现频率的选择。
总结：谐振电路是一种特殊的电路形式，可以在特定的频率下产生最大的电流或电压振幅。
电路谐振原理
电路谐振原理电路谐振是指当电路中的电感和电容达到一定数值时，电路会产生共振现象。
在谐振状态下，电路会有最大的电流和电压响应，这对于电子设备和通信系统来说都是非常重要的。
本文将介绍电路谐振的原理和相关知识。
首先，我们来了解一下电路谐振的基本原理。
在一个谐振电路中，电感和电容会相互作用，形成一个能够在特定频率下产生共振的电路。
当电路中的电感和电容的数值满足一定条件时，电路会在特定频率下产生共振现象，此时电路中的电流和电压会达到最大值。
电路谐振可以分为串联谐振和并联谐振两种类型。
串联谐振是指电感和电容串联在一起，而并联谐振是指电感和电容并联在一起。
无论是串联谐振还是并联谐振，电路都会在特定频率下产生共振现象。
在电路谐振中，共振频率是非常重要的参数。
共振频率是指电路在谐振状态下产生共振的频率，通常用f表示。
共振频率可以通过电感和电容的数值来计算，公式为f=1/(2π√(LC))，其中L为电感的值，C为电容的值。
除了共振频率外，谐振电路中还有一个重要的参数叫做品质因数。
品质因数是衡量电路谐振性能的重要指标，它可以用来描述电路在共振状态下的稳定性和响应速度。
品质因数的计算公式为Q=1/R√(LC)，其中R为电路的电阻值。
电路谐振在实际应用中有着广泛的应用，特别是在通信系统和无线电设备中。
在无线电接收机中，谐振电路可以用来选择特定的频率信号进行接收，提高接收机的灵敏度和选择性。
在通信系统中，谐振电路可以用来进行信号的调谐和滤波，确保信号的稳定传输和准确接收。
总的来说，电路谐振是一种重要的电路现象，它可以在特定频率下产生共振，提高电路的响应速度和稳定性。
通过对电感和电容的合理设计和选择，可以实现电路的谐振，满足不同应用场景的需求。
希望本文对于电路谐振原理有所帮助，谢谢阅读！以上就是本文的全部内容，希望对您有所帮助。
lcr谐振电路
lcr谐振电路
LRC谐振电路是一种电路，它包含电感、电容和电阻。
谐振电路的谐振频率在电容和电感器件之间进行变化，从而产生共振现象。
在这篇文章中，我们将深入探讨LRC谐振电路的原理和功能。
第一步：了解LRC谐振电路的结构和原理
在LRC谐振电路中，电感线圈、电容器以及电阻器分别连接。
电流从电源引线入电流稳定调节器、电阻器，进入电容器，然后穿过电感线圈，最后返回电源引线，完成了一个完整的电路。
在LRC谐振电路中，当电容器和电感器件之间的电势差达到一定的值时，电路开始共振。
第二步：了解谐振频率和频率计算方法
LRC谐振电路的共振频率是电容和电感之间的交流电流的频率。
在LRC谐振电路中，谐振频率可以通过以下公式计算：
f = 1 / (2π * sqrt(LC))
其中，f代表共振频率，L代表电感值，C代表电容值，π代表圆周率。
第三步：了解LRC谐振电路的用途
LRC谐振电路有很多应用，比如电力传输、电子仪器、放大器等。
例如，LRC谐振电路可以用于调整放大器的频率响应，强制放大器运行在所需的频率范围内。
另一个例子是电力传输系统。
LRC谐振电路可以用于长距离输电线路的损耗抵消，因为它可以自动调整传输线上的电流和电压之间的相对相位关系，从而实现输电线路的最大功率传输。
总之，LRC谐振电路在现代电子技术中起着至关重要的作用。
它的共振频率可以由电感和电容之间的数值来控制并应用于各种电力和电子设备中，从而实现各种功能。
什么是谐振电路它在无线通信设备中的应用有哪些
什么是谐振电路它在无线通信设备中的应用有哪些谐振电路是一种电路，它基于谐振现象，能够在特定频率下放大信号或选择性地接收特定频率的信号。
谐振电路在无线通信设备中发挥着重要的作用，下面将从两个方面介绍谐振电路的应用。
一、谐振电路的基本原理谐振电路由电感、电容和电阻等元件组成，其工作原理基于谐振现象。
谐振现象指的是在特定频率下，电路对输入信号具有增益或者阻抗最小，而在其他频率下则具有较小的增益或者较大的阻抗。
谐振电路主要有串联谐振电路和并联谐振电路两种类型。
串联谐振电路由电感和电容依次串联而成，当输入信号频率等于串联谐振电路的谐振频率时，电感和电容之间的阻抗呈最小值，此时电路对输入信号具有较大的增益。
同时，串联谐振电路还具有选择性，它只放大特定频率附近的信号，而对其他频率的信号则具有较小的增益。
并联谐振电路由电感和电容依次并联而成，当输入信号频率等于并联谐振电路的谐振频率时，电路对输入信号的阻抗呈最小值，此时电路对输入信号具有较大的增益。
与串联谐振电路类似，并联谐振电路也能够选择性地放大特定频率附近的信号。
二、谐振电路在无线通信设备中的应用1. 频率选择性放大：无线通信设备中常常需要对输入信号进行放大，同时又需要选择性地放大特定频率附近的信号。
这时可以利用谐振电路的特性，设计并使用串联或并联谐振电路，使其在特定频率附近具有较大的增益，从而实现对特定频率的放大。
2. 频率选择性滤波：无线通信设备中的信号通常会受到各种噪声和干扰的影响，需要进行滤波以消除不需要的频率成分。
谐振电路可以用作频率选择性滤波器，在特定频率附近具有较小的阻抗，从而使特定频率的信号能够通过，而其他频率的信号则被阻塞。
3. 频率合成：在无线通信设备中，有时需要将多个频率的信号合成成一个复合信号。
这时可以通过使用多个谐振电路，将每个频率的信号分别放大后再进行合并，从而实现多频率信号的合成。
4. 谐振天线：天线是无线通信设备中用于接收和发送信号的重要组成部分。
谐振电路之原理与应用
谐振电路之原理与应用谐振电路是指在特定频率下，电路中的电感和电容器之间产生共振现象的电路。
在谐振状态下，电路呈现出特定的频率响应特性，通常表现为阻抗的变化，电流的增加和电压的最大化。
谐振电路的原理：1.LC谐振电路原理：LC谐振电路是由电感（L）和电容（C）组成的电路。
在特定的频率下，电感和电容的特性相互作用，使得电路中的能量在两者之间往返传递，形成谐振。
在该频率下，电路的阻抗最小，电流最大。
2.RLC谐振电路原理：RLC谐振电路是在LC谐振电路的基础上加入了电阻（R）的电路。
电阻对电路的阻抗特性有一定的影响。
在其中一频率下，电感、电容和电阻共同作用，使得电路达到谐振。
谐振频率受到电感、电容和电阻的影响。
谐振电路的应用：1.振荡器：谐振电路可用于产生稳定频率和振幅的信号，常用于振荡器、震荡器等电子器件中。
震荡器是电子设备中常见的一类元器件，它可以产生稳定的频率和幅度的信号，用于时钟、调谐器、无线电等应用领域。
2.滤波器：谐振电路也可以用作滤波器。
在特定的频率下，电路的阻抗会有较大的变化，可以实现对特定频率的信号进行滤波。
通过调整电感和电容的数值，可以实现对特定频率的信号进行滤波，使其通过而其他频率的信号被抑制。
3.频率选择性放大器：谐振电路可以用作频率选择性放大器。
在特定的频率下，电路的阻抗最小，电流最大。
通过合理选择电感和电容的数值，可以实现对特定频率的信号进行放大，而对其他频率的信号进行削弱或抑制。
4.无线通信系统：谐振电路在无线通信系统中有广泛的应用。
例如，调谐电路可以调整无线电接收器的频率，以接收特定频率的信号。
滤波器可以用于抑制杂散信号，提高通信质量。
振荡器可以产生无线电波，用于发送信号。
5.物理实验：谐振电路的原理和特性在物理实验中也有广泛的应用。
例如，在电路学实验中，学生可以通过实验观察电感和电容的共振现象，了解谐振电路的工作原理。
在其他物理实验中，谐振电路也可以用来进行测量、分析等操作。
电路谐振的原理与应用
电路谐振的原理与应用概述电路谐振是电路中非常重要的一种现象，它在很多电子设备和系统中都有应用。
谐振电路能够在特定的频率下产生共振现象，使得电流和电压幅值最大，具有很高的能量传输效率。
本文将介绍电路谐振的原理和应用。
原理电路谐振是指电路在特定的频率下出现共振现象。
共振是指电感和电容的能量周期性地在电路中互相转换。
在谐振频率下，电感的感抗和电容的容抗相等，导致电路中的电流和电压达到最大值。
电路谐振发生的条件有两个：电感和电容并联，且其共振频率满足以下公式：f = 1 / (2π√(LC))其中，f为谐振频率，L为电感的感值，C为电容的容值。
类型根据电路谐振的性质，可以将电路谐振分为七种不同类型： 1. 串联谐振 - 原理：电感和电容串联连接，谐振频率由电感和电容的参数决定。
- 应用：常见于无线通信系统和滤波器电路中。
2.并联谐振–原理：电感和电容并联连接，谐振频率由电感和电容的参数决定。
–应用：常见于射频电路和天线匹配电路中。
3.附加谐振–原理：在晶体管放大器的反馈电路中添加电感和电容，增强特定频率的增益。
–应用：常见于频率选择性放大电路和振荡器中。
4.反串联谐振–原理：电容和电感分别与放大元件串联连接，以产生特定频率的反相信号。
–应用：常见于振荡器和频率合成电路中。
5.反并联谐振–原理：电容和电感分别与放大元件并联连接，以产生特定频率的反相信号。
–应用：常见于振荡器和频率合成电路中。
6.电容式谐振–原理：谐振电路由电容和电阻组成，谐振频率由电容和电阻的参数决定。
–应用：常见于振荡器和滤波器电路中。
7.电感式谐振–原理：谐振电路由电感和电阻组成，谐振频率由电感和电阻的参数决定。
–应用：常见于振荡器和滤波器电路中。
应用电路谐振在电子设备和系统中有广泛的应用，下面介绍其中的几个重要应用：1.滤波器–电路谐振可以用来构建滤波器电路，通过选择合适的电路谐振类型和参数，可以实现对特定频率的信号的滤除或放大。
谐振电路原理
谐振电路原理谐振电路是一种特殊的电路，它能够在特定的频率下达到最大的电流或电压响应。
谐振电路的原理是基于电感和电容的相互作用，通过它们之间的交流能量转换来实现电路的谐振。
在本文中，我们将详细介绍谐振电路的原理及其在电子领域中的应用。
首先，让我们来了解一下谐振电路的基本组成。
谐振电路由电感、电容和电阻组成，其中电感和电容是谐振电路中最核心的两个元件。
电感是一种储存电能的元件，它能够产生磁场并储存能量；而电容则是一种储存电能的元件，它能够储存电荷并释放能量。
在谐振电路中，电感和电容之间通过交流电源相互作用，形成了谐振的基础。
接下来，我们将详细介绍谐振电路的工作原理。
在谐振电路中，当电感和电容的谐振频率与外加交流电源的频率相匹配时，电路将会达到谐振状态。
在这种状态下，电感和电容之间的能量转换达到最大值，电路的电流和电压响应也将会达到最大值。
这种现象被称为共振现象，它是谐振电路工作的基础。
谐振电路有两种基本类型，分别是串联谐振电路和并联谐振电路。
串联谐振电路是由电感、电容和电阻依次连接而成的电路，它的特点是在谐振频率下电压响应最大；而并联谐振电路则是由电感、电容和电阻并联连接而成的电路，它的特点是在谐振频率下电流响应最大。
两种类型的谐振电路在实际应用中有着不同的特点和用途，可以根据具体的需求选择合适的类型。
谐振电路在电子领域中有着广泛的应用，其中最常见的就是在无线通信系统中的应用。
无线通信系统中的天线往往需要通过谐振电路来实现对特定频率的信号的选择性放大，从而提高通信的质量和稳定性。
此外，谐振电路还广泛应用于射频识别、无线电广播、雷达系统等领域，为这些系统的正常工作提供了重要支持。
总的来说，谐振电路是一种能够在特定频率下实现最大电流或电压响应的电路。
它的工作原理基于电感和电容之间的交流能量转换，通过谐振实现电路的特定响应。
谐振电路在电子领域中有着广泛的应用，对于无线通信系统、射频识别、无线电广播等领域起着至关重要的作用。
mos管谐振
MOS管谐振是一种常见的电路结构，通常用于射频信号放大器、频率合成器等电路中。
在这个电路中，MOS管起到关键的作用，可以实现高效的功率放大和频率选择。
本文将从以下几个方面介绍MOS管谐振电路的原理、特点、设计和应用。
一、MOS管谐振电路的原理MOS管谐振电路是一种串联谐振电路，由一个电感和一个电容组成。
其中，电感和电容的选取需要满足谐振频率的要求。
当电路谐振时，电压和电流会达到最大值，此时谐振电路具有最大的能量传递效率。
在MOS管谐振电路中，MOS管的作用是将输入信号转化为输出信号，并通过谐振电路实现放大和频率选择。
MOS管的输入端连接输入信号，输出端连接谐振电路，同时还需要一个偏置电路来控制MOS管的工作状态。
当MOS管处于放大状态时，输出信号会通过谐振电路被放大并输出。
二、MOS管谐振电路的特点1. 高效的功率放大：MOS管谐振电路可以实现高效的功率放大，可以满足高功率射频信号的放大需求。
2. 高精度的频率选择：MOS管谐振电路可以实现精确的频率选择，可以满足频率合成器等电路的需求。
3. 稳定的工作状态：MOS管谐振电路可以通过偏置电路实现稳定的工作状态，可以在不同的环境和工作条件下保持稳定的工作性能。
4. 可靠的性能：MOS管谐振电路具有较高的可靠性和稳定性，可以长时间稳定工作。
三、MOS管谐振电路的设计MOS管谐振电路的设计需要考虑以下几个方面：1. 电感和电容的选取：电感和电容的选取需要满足谐振频率的要求，同时还需要考虑电感和电容的质量因数和温度系数等因素。
2. MOS管的选取：MOS管的选取需要考虑其最大功率、最大电压、最大电流等参数，同时还需要考虑其工作频率范围和输入输出阻抗等因素。
3. 偏置电路的设计：偏置电路的设计需要考虑MOS管的工作状态和稳定性，需要选取合适的偏置电路来控制MOS管的工作状态。
4. 谐振电路的调谐：谐振电路的调谐需要根据具体的应用需求进行，可以通过调整电感或电容等方式实现。
开关电源谐振电路原理
开关电源谐振电路原理
开关电源谐振电路是一种用于开关电源的电路拓扑，它利用谐
振现象来实现高效能量转换。
谐振电路的原理基本上是利用电感和
电容的谐振特性来实现开关管的无损耗开关，从而减小功率开关器
件的损耗，提高整个开关电源的效率。
在开关电源谐振电路中，一般会使用谐振电容和谐振电感来构
成一个谐振回路。
当开关管关闭时，能量从输入端储存在电感和电
容中。
当开关管打开时，储存在电感和电容中的能量被释放，从而
提供给负载。
这种谐振现象可以减小开关管的开关损耗，提高整个
开关电源的效率。
另外，开关电源谐振电路还可以分为串联谐振和并联谐振两种
类型。
串联谐振电路中，电感和电容串联在开关管和负载之间，而
并联谐振电路中，电感和电容并联在开关管和地之间。
它们的工作
原理和特性略有不同，但都是利用谐振现象来提高开关电源的效率。
总的来说，开关电源谐振电路利用谐振现象来实现高效的能量
转换，减小开关损耗，提高整个开关电源的效率。
这种电路在实际
应用中具有重要的意义，可以在不同的电源设计中发挥重要作用。
谐振电路的原理及其应用
谐振电路的原理及其应用1. 谐振电路的定义和分类谐振电路是指在特定的频率下，电路中的电感（L）和电容（C）之间发生谐振现象的电路。
根据谐振频率的不同，谐振电路可以分为串联谐振电路和并联谐振电路。
1.1 串联谐振电路串联谐振电路是指电感和电容依次串联连接而成的电路。
在串联谐振电路中，当电感和电容的阻抗大小相等且相位角相反时，达到串联谐振。
串联谐振电路主要应用于频率选择电路、滤波器等领域。
1.2 并联谐振电路并联谐振电路是指电感和电容并联连接而成的电路。
在并联谐振电路中，当电感和电容的阻抗大小相等且相位角相反时，达到并联谐振。
并联谐振电路主要应用于天线、调谐放大器等领域。
2. 谐振电路的原理谐振电路的原理基于电感和电容之间的能量交换。
在特定的谐振频率下，电感和电容之间的能量交换达到最大，使得电路中的振荡幅度达到最大值。
具体来说，串联谐振电路在谐振频率下电感和电容的阻抗相等，使得电流最大；而并联谐振电路在谐振频率下电感和电容的阻抗相等，使得电压最大。
3. 谐振电路的应用3.1 振荡器振荡器是一种能够产生连续振荡信号的电路。
谐振电路由于其能够在特定的频率下产生稳定的振荡信号，广泛用于振荡器的设计中。
著名的RC正弦波振荡器、LC正弦波振荡器等都是利用谐振电路的原理实现的。
3.2 滤波器滤波器是一种能够根据信号频率的不同，选择性地通过或抑制某些频率的电路。
谐振电路的特性使得它能够选择性地通过某个特定频率的信号，因此被广泛应用于滤波器的设计中。
常见的谐振滤波器包括低通滤波器、高通滤波器、带通滤波器等。
3.3 天线天线是用于发送和接收无线信号的装置。
谐振电路可以用于天线的设计中，通过谐振电路的特性选择性地接收或发送特定频率的信号，提高天线的工作效率。
3.4 调谐放大器调谐放大器是一种能够选择特定频率信号放大的电路。
谐振电路作为调谐放大器的核心部分，通过谐振电路的特性可以选择要放大的信号频率，提高放大器的性能。
4. 总结谐振电路是一种能够在特定频率下实现能量交换的电路。
谐振电路的作用
谐振电路的作用
谐振电路是一种能够产生共振的电路，它由电容和电感两个元器件组成。
谐振电路在电子电路中有广泛的应用，主要作用包括：
1.频率选择：谐振电路具有选择特定频率的作用。
它可以选择电路中所需要的
频率，将其他频率的信号滤除，从而实现对信号的选择性放大。
2.频率稳定：谐振电路可以实现对信号频率的稳定。
在电路中加入合适的电容
和电感，可以使谐振电路产生共振，从而让信号的频率保持稳定。
3.储能和释能：谐振电路可以将电能和磁能在电容和电感之间来回转换，实现
对电能和磁能的储存和释放。
这种特性在实际电路中有广泛应用，如变压器、振荡电路、无线电收发器等。
4.振荡：谐振电路可以实现振荡，产生高频信号。
在无线电通讯、音频放大器
等电子电路中，谐振电路常用于产生稳定的高频振荡信号。
综上所述，谐振电路在电子电路中具有重要的作用，它可以实现频率选择、频率稳定、储能和释能、振荡等多种功能，是电子电路设计和实现中不可或缺的元器件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
谐振电路的原理和作用
含有电感线圈和电容器的无源(指不含独立电源)线性时不变电路在某个特定频率的外加电源作用下，对外呈纯电阻性质的现象。
这一特定频率即为该电路的谐振频率。
以谐振为主要工作状态的电路称谐振电路。
无线电设备都用揩振电路完成调谐、滤波等功能。
电力系统则需防止谐振以免引起过电流、过电压。
电路中的谐振有线性谐振、非线性谐振和参量谐振。
前者是发生在线性时不变无源电路中的谐振，以串联谐振电路中的谐振为典型。
非线性谐振发生在含有非线性元件电路内。
由铁心线圈和线性电容器串联(或并联)而成的电路(习称铁磁谐振电路)就能发生非线性谐振。
在正弦激励作用下，电路内会出现基波谐振、高次谐波谐振、分谐波谐振以及电流(或电压)的振幅和相位跳变的现象。
这些现象统称铁磁谐振。
参量谐振是发生在含时变元件电路内的谐振。
一个凸极同步发电机带有容性负载的电路内就可能发生参量谐振。
串联谐振电路：用线性时不变的电感线圈和电容器串联成的谐振电路。
这种电路产生的谐振称串联谐振，又称电压谐振。
当外加电压的频率ω等于电路的谐振频率ω0时，除改变ω可使电路谐振外，调整L、C的值也能使电路谐振。
谐振时电路内的能量过程是在电感和电容之间出现周期性的等量能量交换。
以品质因数Q值表示电路的性能，Q值越大，谐振曲线越尖窄，则电路的选择性越好。
考虑信号源的内阻时，Q值要下降，因此，串联谐振电路不宜与高内阻信号源一起作用。
并联谐振电路：用线性时不变电感线圈和电容器并联组成的谐振电路。
其中的谐振称并联谐振，又称电流谐振。
以Q表示电路的性能，电路内的能量过程与串联谐振电路类似。
信号源内阻会降低Q 值，且内阻越小，品质因数值越小，所以并联谐振电路不宜与低内阻信号源一起使用。
式中R为电阻，L为电感，C为电容，ω为非谐振频率，ω0为谐振频率。
电路内的能量过程与串联谐振电路类似。
信号源内阻会降低Q 值，且内阻越小，品质因数值越小，所以并联谐振电路不宜与低内阻信号源一起用。
原理：
主要是指电感、电容并联谐振组成的LC振荡器。
因为LC回路有选频特性。
理由：回路的等效阻抗Z=(-J/ωC)//(R+JωL),可知，阻抗Z与信号频率有关。
不同频率的信号电流(同等大小的电流)在通过回路时，产生的电压是不同的。
只有一个频率的信号电流产生的电压最大，就是当信号角频率ω=ω0=1/√LC时。
此时回路阻抗最大，叫做并联谐振。
作用:
RCL串联电路中的感抗与容抗有相互抵消的作用，即ωL-1/ωC=0，此时串联电路中的电抗为0，电流和电压同相位，称谓串联谐振。
RLC并联电路中的感抗与容抗有相互抵消的作用，即1/ωL-ωC=0，此时并联电路中的电抗为0，电流和电压同相位，称谓并联谐振。
串联谐振的电流有效值达到最大，并联谐振的电压有效值达到最大，串联谐振的L和C 两端可能出现高电压，并联谐振L和C两端肯能出现过电流，串联谐振电抗电压为0，并联谐振电抗电流为0。
