P、N型半导体的形成及原理教学提纲
模拟电路学习提纲及主要内容

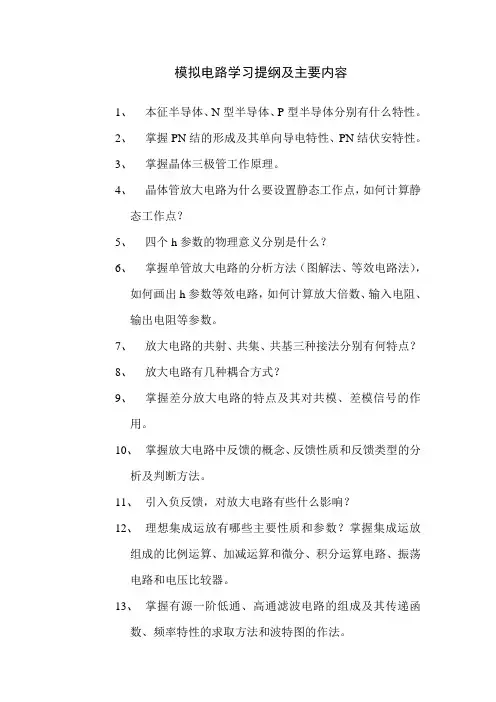

模拟电路学习提纲及主要内容
1、本征半导体、N型半导体、P型半导体分别有什么特性。
2、掌握PN结的形成及其单向导电特性、PN结伏安特性。
3、掌握晶体三极管工作原理。
4、晶体管放大电路为什么要设置静态工作点，如何计算静
态工作点？
5、四个h参数的物理意义分别是什么？
6、掌握单管放大电路的分析方法（图解法、等效电路法），
如何画出h参数等效电路，如何计算放大倍数、输入电阻、输出电阻等参数。
7、放大电路的共射、共集、共基三种接法分别有何特点？
8、放大电路有几种耦合方式？
9、掌握差分放大电路的特点及其对共模、差模信号的作
用。
10、掌握放大电路中反馈的概念、反馈性质和反馈类型的分
析及判断方法。
11、引入负反馈，对放大电路有些什么影响？
12、理想集成运放有哪些主要性质和参数？掌握集成运放
组成的比例运算、加减运算和微分、积分运算电路、振荡电路和电压比较器。
13、掌握有源一阶低通、高通滤波电路的组成及其传递函
数、频率特性的求取方法和波特图的作法。
14、掌握RC、LC振荡电路的工作原理以及满足起振条件的
分析判断方法。
15、掌握单限比较器、滞回比较器的工作原理。
16、掌握OCL、OTL功率放大电路的工作原理及有关计算。
17、掌握单相半波、桥式整流电路、滤波电路工作原理及整
流二极管有关电压电流参数的计算与确定。
18、掌握串联型稳压电路的组成和工作原理。
半导体的n型和p型概要
在Ｎ型半导体中自由电子是多数载流子，它主要由杂 质原子提供；空穴是少数载流子, 由热激发形成。
10
模拟电子技术基础
掺入少量五价杂质元素磷 +4 +4 +4
P
+4
+4
22
3.杂质半导体
杂质半导体的示意图
多子—空穴 P型半导体 多子—电子 N型半导体
－
－ － 少子—电子
－ － －
－
－
－ －
+
+ +
+
+ +
+ + +
+ + +
－ －
少子—空穴
多子浓度——与杂质浓度有关
少子浓度——与温度有关
23
4.掺杂工艺简介
杂质掺杂的实际应用主要是改变半导体的电特性。扩 散和离子注入是半导体掺杂的两种主要方式。 高温扩散：一直到20世纪70年代，杂质掺杂主要是由 高温的扩散方式来完成，杂质原子通过气相源或掺杂 过的氧化物扩散或淀积到硅晶片的表面，这些杂质浓 度将从表面到体内单调下降，而杂质分布主要是由高 温与扩散时间来决定。 离子注入：掺杂离子以离子束的形式注入半导体内， 杂质浓度在半导体内有个峰值分布，杂质分布主要由 离子质量和注入能量决定。 扩散和离子注入两者都被用来制作分立器件与集成电 路，因为二者互补不足，相得益彰。
14
3.杂质半导体
应当注意，通过增加施主原子数可以提高半导 体内的自由电子浓度，由此增加了电子与空穴 的复合几率，使本征激发产生的少子空穴的浓 度降低。由于电子与空穴的复合，在一定温度 条件下，使空穴浓度与电子浓度的乘积为一常 数，即 pn = pini 式中pini分别为本征材料中的空穴浓度和电子 浓度，可以得到如下关系式： pn = ni2
p型半导体n型半导体
p型半导体n型半导体半导体技术是当今最为重要的技术之一，越来越多的产品和设备都需要用到半导体技术。
p型半导体和n型半导体是半导体器件中最重要的两种类型，它们在半导体器件的制造中起到了至关重要的作用。
在本文中，我们将详细介绍p型半导体和n型半导体的定义、制备方法以及其应用。
一、定义p型半导体，即空穴型半导体，原子结构中某些原子缺少一个价电子，称为正空穴。
电流主要由正空穴携带。
n型半导体，即负电荷型半导体，原子结构中原子的某个外层电子跑到了相邻原子的对应位置形成电子。
电流主要由电子携带。
二、制备1. p型半导体的制备方法(1) 手动掺杂法：将少量金属分子添加到硅材料中，使得金属中的电子可以和硅材料中的空穴结合，形成p型半导体。
(2) 气相扩散法：将气态掺杂源，如PLA3（三氯化砷，磷）和BOCl3（氯化硼，硼）等在加热的硅材料上蒸发，形成p型半导体。
2. n型半导体的制备方法(1) 手动掺杂法：将少量大组分分子添加到硅材料中，使得硅材料中的空穴可以填充。
(2) 气相扩散法：将气态掺杂源，如PH3（磷化氢）和BF3（三氟化硼）等在加热的硅材料上蒸发，形成n型半导体。
三、应用p型和n型半导体在半导体器件的制造中起着至关重要的作用。
简单举几个例子：1. 发光二极管（LED）在LED中，n型和p型半导体的材料通常是不同的，这种组合可以产生光来制作LED。
2. 集成电路集成电路中，各种晶体管和二极管被组合在一起，从而形成一个电子电路。
3. 太阳能电池太阳能电池将n型半导体与p型半导体或p型半导体与金属结合在一起，以利用太阳光产生电能。
总之，p型半导体和n型半导体是半导体器件中最为基本的构成要素，它们的不断发展和进步对于半导体产业和科技领域的发展和进步有着非常重要的推动作用。
p型和n型半导体导电机理
p型和n型半导体导电机理
p型和n型半导体是半导体材料中的两种重要类型，它们在电子学和半导体器件中起着至关重要的作用。
理解它们的导电机理对于我们深入研究半导体器件的工作原理至关重要。
首先，让我们来了解一下p型和n型半导体的基本概念。
p型半导体是指在半导体晶格中掺杂了少量的三价元素（如硼），这些元素会产生空穴，使得半导体呈现出正电荷的载流子。
而n型半导体则是指在半导体晶格中掺杂了少量的五价元素（如磷），这些元素会产生额外的自由电子，使得半导体呈现出负电荷的载流子。
在p型半导体中，空穴是主要的载流子。
当外加电压施加在p 型半导体上时，空穴将向正电极移动，从而导致电流的流动。
而在n型半导体中，自由电子是主要的载流子。
当外加电压施加在n型半导体上时，自由电子将向负电极移动，从而导致电流的流动。
这种导电机理被称为正向偏置。
此外，当p型和n型半导体直接接触时，会形成一个p-n结。
在p-n结中，由于p型半导体中的空穴和n型半导体中的自由电子会发生复合，从而形成一个空间电荷区。
当在p-n结上施加外加电
压时，空间电荷区的宽度会改变，从而影响载流子的扩散和漂移，导致p-n结呈现出不同的导电特性，这被称为p-n结的整流特性。
总的来说，p型和n型半导体的导电机理是通过控制载流子的扩散和漂移来实现的。
这种理解对于半导体器件的设计和应用具有重要的指导意义，也为我们进一步深入研究半导体材料和器件提供了基础。
电工电子技术基础知识点详解1-2-N型半导体和P型半导体
1. N 型半导体掺杂后自由电子数目大量增加，自由电子导电成为这种半导体的主要导电方式，称为电子半导体或N 型半导体。
掺入五价元素SiSiSiSip+ 多余电子磷原子在常温下即可变为自由电子 失去一个电子变为正离子在本征半导体中掺入微量的杂质（某种元素），形成杂质半导体。
在N 型半导体中自由电子是多数载流子，空穴是少数载流子。
2. P 型半导体掺杂后空穴数目大量增加，空穴导电成为这种半导体的主要导电方式，称为空穴半导体或 P 型半导体。
掺入三价元素SiSiSiSi在 P 型半导体中空穴是多数载流子，自由电子是少数载流子。
B – 硼原子接受一个电子变为负离子空穴无论N 型或P 型半导体都是中性的，对外不显电性。
1. 在杂质半导体中多子的数量与（a . 掺杂浓度、b.温度）有关。
2. 在杂质半导体中少子的数量与（a. 掺杂浓度、b.温度）有关。
3. 当温度升高时，少子的数量（a. 减少、b. 不变、c. 增多）。
a b c4. 在外加电压的作用下，P 型半导体中的电流主要是，N 型半导体中的电流主要是。
（a. 电子电流、b.空穴电流）b aN型半导体和P型半导体小结1. N型半导体在本征半导体中掺入五价元素，即为N型半导体。
在N 型半导体中自由电子是多数载流子，空穴是少数载流子。
2. P型半导体在本征半导体中掺入三价元素，即为P型半导体。
在P 型半导体中空穴是多数载流子，自由电子是少数载流子。
半导体基础知识教案
半导体基础知识教案教案：半导体基础知识一、教学目标1.了解半导体的基本概念和特性。
2.认识半导体器件的分类和特点。
3.理解PN结的形成原理。
4.掌握半导体材料的基本性质和载流子的性质。
5.能够解释N型和P型半导体的形成过程及其特点。
二、教学重点1.半导体的基本概念和特性。
2.PN结的形成原理和性质。
三、教学难点1.半导体材料的基本性质和载流子的性质。
2.N型和P型半导体的形成过程及其特点。
四、教学过程1.导入（10分钟）通过展示一些常见的电子器件，引导学生思考半导体在电子器件中的作用，并提出相关问题。
2.讲解半导体的基本概念和特性（30分钟）（1）什么是半导体？（2）半导体的特性：导电性介于导体和绝缘体之间，自由载流子密度较低，导电性可通过控制去控制。
（3）半导体的晶体结构：满足共价键结构，可分为三维晶体和二维薄膜。
3.讲解PN结的形成原理和性质（40分钟）（1）PN结的形成原理：在P型和N型半导体相接触时，P型区域的空穴会向N型区域扩散，而N型区域的电子会向P型区域扩散，从而形成PN结。
（2）PN结的特性：具有整流作用，在正向偏置时导通，在反向偏置时截止。
4.讲解半导体材料的基本性质和载流子的性质（40分钟）（1）半导体材料的基本性质：硅和锗是常见的半导体材料，它们的常见性质包括禁带宽度和载流子浓度等。
（2）载流子的性质：包括载流子类型、载流子浓度和载流子迁移率等。
5.解释N型和P型半导体的形成过程及其特点（40分钟）（1）N型半导体的形成：掺杂少量的五价元素，如砷、锑等，形成多余电子，增加了电子浓度，形成N型半导体。
（2）N型半导体的特点：导电性主要由电子提供，因此电子迁移到P 型区域发挥导电作用。
（3）P型半导体的形成：掺杂少量的三价元素，如硼、铝等，形成多余空穴，增加了空穴浓度，形成P型半导体。
（4）P型半导体的特点：导电性主要由空穴提供，空穴迁移到N型区域发挥导电作用。
6.总结与讨论（20分钟）总结半导体的基本概念、特性以及PN结的形成原理和性质。
mos管p型跟n型对管控制原理
MOS管的基本原理MOS管（Metal Oxide Semiconductor Field Effect Transistor），也被称为场效应管，是一种主要用于集成电路的晶体管。
它具有较高的集成度、小击穿电压和低功耗，因此在数字电路中得到了广泛应用。
MOS管由一条道（Channel）和两个控制端（Gate、Source/Drain）组成。
根据道的类型，MOS管又分为p型MOS管和n型MOS管，其控制机制略有不同。
在解释p型MOS管和n型MOS管的控制原理之前，我们先来了解一下它们的基本结构和主要参数。
1. p型MOS管p型MOS管的道是由n型半导体形成的。
它的控制端由两部分组成，分别是金属栅极（Gate）和p型半导体（Substrate），而信号输入端的金属栅极（Gate）是通过氧化层（Oxide）与道隔离的。
p型MOS管的主要参数有：•阈值电压（Threshold Voltage）：当控制端（Gate）的电压高于阈值电压时，MOS管开始导通。
•漏电流（Drain Current）：当MOS管导通时，从源极到漏极的电流。
•漏极电压（Drain-to-Source Voltage）：定义了MOS管的工作范围。
•增益（Gain）：定义了输出电流与输入电流之间的比例关系。
2. n型MOS管n型MOS管的道是由p型半导体形成的。
它的控制端同样由两部分组成，分别是金属栅极（Gate）和n型半导体（Substrate）。
n型MOS管的主要参数与p型MOS管类似，但其工作原理略有不同。
p型MOS管的控制原理p型MOS管的控制原理基于栅氧化物层与金属栅极之间的电场。
当控制端（Gate）的电压低于阈值电压时，栅氧化物层上的电场不足以将p型半导体中的自由电子排斥出去。
此时，电流无法从漏极（Drain）到源极（Source）流动，p型MOS管变为截止状态，不导电。
当控制端（Gate）的电压高于阈值电压时，栅氧化物层上的电场足以将p型半导体中的自由电子排斥出去。
《半导体的基本知识》教学设计
《电子技术基础》1-1半导体的基本知识教学设计1教学重点1．半导体的导电特性；2．两种杂质半导体的形成、特点。
教学难点 1. PN结的形成及其特点。
教学资源及手段多媒体课件；智慧树平台；YN智慧校园；钉钉；智慧黑板以及彩色粉笔。
教学方法讲授法；提问法；练习法；演示法；讨论法；自主学习法。
教学环节教学内容及过程课前教学内容教师活动学生活动设计意图1.通过智慧树平台，让学生利用微课视频提前预习教学内容；2.通过钉钉线上布置任务，让学生明确学习任务；3.通过钉钉线上提交课前预习情况及时调整课堂教学内容；4.准备电子课件、电子教案；课前，教师通过钉钉平台家校本功能发布预习任务；根据学生提交的课前学习任务完成情况，适时调整教学内容。
查看钉钉课前预习任务并按时提交，“智慧树”平台观看电子技术概述微课视频。
提升学生学习电子技术这门技术的兴趣，把握学生预习情况。
中复习旧知(2min) 准备上课：用YN智慧校园点名功能，进行签到；上次课内容的回顾本节课是电子技术基础的第一节课，可以直接新课导入，通过多媒体播放图片、实物展示等让学生在直观上感知电子技术的魅力，激发学生学习的好奇心。
把全班学生进行分组，对每个小组课前预习情况及完成率进行总结，并计入课堂考核。
教师提问，电子技术这门课的初步印象。
（提问法）分小组回答老师提出的问题，并互相评价每个小组回答的是否准确。
（讨论法）让学生对本门课程产生兴趣和认知2新课导入(5min)多媒体播放图片、微视频演示、实物观察让学生在直观上感知学习任务，激发学生学习的好奇心和求知欲。
YN智慧校园点名；视频演示、电路板实物演示。
(演示法)学生在YN智慧校园APP完成本节课考勤；观看视频、观察电路板的组成。
提高学生课堂注意力，激发学生学习兴趣。
新课讲解(32min)一、概述(5min)1.半导体（semiconductor）指常温下导电性能介于导体与绝缘体之间的材料。
常见的半导体材料有硅、锗、砷化镓等，硅是各种半导体材料应用中最具有影响力的一种。
半导体pn结的形成原理
半导体pn结的形成原理半导体pn结是一种半导体器件结构，由p型半导体和n型半导体组成，中间隔离一层窄的无掺杂区域。
它是电子电路中最基本的器件之一，应用广泛，如二极管、LED等。
下面将分步骤阐述半导体pn结的形成原理。
第一步：制备p型半导体和n型半导体。
p型半导体的制备是在硅晶体中通过掺杂5族元素，如铋、镓和铝等。
这些元素的原子外层有一个单独的电子，称为杂质原子。
当投放p型杂质时，硅晶体的少量硼原子将取代一些硅原子。
因为硼原子比硅原子少一个电子，替换后的硅晶体会有一个空位，称为“空穴”。
这样在p型半导体中会有大量的空穴，形成“空穴”电流。
同样，n型半导体是掺杂3族元素后得到的。
3族元素的原子外层有一个多余的电子，称为杂质原子。
当投放n型杂质时，硅晶体中的少量磷原子将取代一些硅原子。
因为磷原子比硅原子多一个电子，替换后的硅晶体中会多出一些自由电子，形成“电子”电流。
第二步：将p型半导体与n型半导体相接触。
现在我们有了p型半导体和n型半导体，然后把它们放在一起，就形成了p-n结。
它们之间的接触面被称为p-n界面。
当p型半导体和n型半导体触碰在一起时，会发生特别的现象。
p型半导体中的空穴会迁移到n型半导体中，n型半导体中的电子也会迁移到p型半导体中。
这种现象称为“扩散”。
第三步：形成屏障。
在形成pn结时，p型半导体中的正离子和n型半导体中的负离子会相互吸引，在p-n界面处会形成一个电势垒，成为屏障。
由于在连接处的电子和空穴将会被固定在接口上，电荷不再能流动。
因此，p-n结只能在一个方向上传导电流，成为二极管。
第四步：应用半导体pn结广泛用于多种电子元器件，如二极管、LED、太阳能电池、Zener二极管等。
非常实用的nmos和pmos晶体管也是由p-n结构成的。
pn结技术被应用于射频线路中的Mixer、振荡器及放大器等电路，也被用于半导体探测器、放大器等。
总的来说，半导体pn结的形成原理与它的应用是相互联系的。
半导体的n型和p型讲课文档
4.掺杂工艺简介
杂质掺杂的实际应用主要是改变半导体的电特性。扩散和 离子注入是半导体掺杂的两种主要方式。 高温扩散：一直到20世纪70年代，杂质掺杂主要是由高温的 扩散方式来完成，杂质原子通过气相源或掺杂过的氧化物扩 散或淀积到硅晶片的表面，这些杂质浓度将从表面到体内单 调下降，而杂质分布主要是由高温与扩散时间来决定。 离子注入：掺杂离子以离子束的形式注入半导体内，杂质浓 度在半导体内有个峰值分布，杂质分布主要由离子质量和注 入能量决定。 扩散和离子注入两者都被用来制作分立器件与集成电路， 因为二者互补不足，相得益彰。
体。
9
第九页，共32页。
3.杂质半导体
n型半导体
因五价杂质原子中只有四个价电
子能与周围四个半导体原子中的 价电子形成共价键，而多余的一
个价电子因无共价键束缚而很容 易形成自由电子。
在Ｎ型半导体中自由电子是多数载流子，它主要由杂质
原子提供；空穴是少数载流子, 由热激发形成。
10
第十页，共32页。
掺入少量五价杂质元素磷
对硅而言，B、P和As分别是常用的p型和n型掺杂剂，它们 在硅中都有极高的固溶度，可高于5×1020cm-3。引入方
式有：固态源（BN、As2O3、P2O5）；液态源（BBr3、 AsCl3、POCl3）；气体源（B2H6、AsH3、PH3 ），其中
液态源最常用。
26
第二十六页，共32页。
4.掺杂工艺简介
半导体应用极为广泛，因为它具 有热敏性、光敏性、掺杂性等特殊性 能。
3
第三页，共32页。
1.半导体概述
典型的半导体有硅Si和锗Ge以及砷化镓GaAs等，其 都是4价元素（外层轨道上的电子通常称为价电子），其原 子结构模型和简化模型如图所示。
N型和P型半导体
N型和P型半导体
1、特点
半导体中有两种载流子，即价带中的空穴和导带中的电子，以电子导电为主的半导体称之为N型半导体，与之相对的，以空穴导电为主的半导体称为P型半导体。
“N”表示负电的意思，取自英文Negative的第一个字母。
在这类半导体中，参与导电的 (即导电载体) 主要是带负电的电子，这些电子来自半导体中的施主。
凡掺有施主杂质或施主数量多于受主的半导体都是N型半导体。
例如，含有适量五价元素砷、磷、锑等的锗或硅等半导体。
由于N型半导体中正电荷量与负电荷量相等，故N型半导体呈电中性。
自由电子主要由杂质原子提供，空穴由热激发形成。
掺入的杂质越多，多子（自由电子）的浓度就越高，导电性能就越强。
2、形成原理
掺杂和缺陷均可造成导带中电子浓度的增高。
对于锗、硅类半导体材料，掺杂Ⅴ族元素(磷、砷、锑等)，当杂质原子以替位方式取代晶格中的锗、硅原子时，可提供除满足共价键配位以外的一个多余电子，这就形成了半导体中导带电子浓度的增加，该类杂质原子称为施主。
Ⅲ-Ⅴ族化合物半导体的施主往往采用Ⅳ或Ⅵ族元素。
某些氧化物半导体，如ZnO、Ta等，其化学配比往往呈现缺氧，这些氧空位能表现出施主的作用，因而该类氧化物通常呈电子导电性，即是N型半导体，真空加热，能进一步加强缺氧的程度，这表现为更强的电子导电性。
半导体P-N结形成及其电压电流特性教学设计
“半导体P-N结形成及其电压电流特性”教学设计专业：应用物理（光伏方向）主讲：曾涛适用对象：本科3年级学生教学背景：太阳能电池是一种将光能直接转化成电能装置，如果太阳电池要正常工作就必须进过以下四个过程：①必须有光的照射，光可以为单色光、太阳光或者模拟太阳光；②光子注入到半导体内后，产生电子-空穴对，且有足够长的寿命以保证在分离之前不会发生复合现象；③电池器件体内存在一个驱动力，在其作用下使得电池体内电子-空穴对分离，电子集中在一边，而空穴集中在另一边。
目前绝大部分太阳能电池都是利用P-N结形成的静电场促使电子-空穴分离；④被分离的电子和空穴经由电极收集后流进外电路。
由以上四个过程可以看出，半导体P-N结可以看成太阳能电池的“心脏起搏器”，其特性直接影响到太阳能电池的工作效率。
因此，了解和掌握半导体P-N 结形成以及其电流电压特性是进一步学习太阳能电池器件物理的基础。
教学目标：1、了解半导体P-N结定义；掌握内建电场、空间电荷、空间电荷区、扩散电流及漂移电流等相关概念；理解半导体P-N结如何形成，其实质是什么。
2、利用“内建电场”性质判断半导体P-N结电流-电压特性，引导学生得出“正偏导通，反偏截止”的结论。
教学方法：本节课以课堂讲授法为主，通过多媒体中的动画演示辅以文字说明完成上述两点教学目标；以“专业背景及前置知识的引入-半导体P-N结相关知识讲解（穿插提问、引导、解答等师生互动）-课堂小结”等环节组织教学活动。
课程设计：1.专业背景及前置知识的引入：P-N结是多数半导体器件的核心、是集成电路的重要组成部分、也是我们这个专业方向研究的主要对象-太阳能电池的主要构成单元。
因此，了解PN结的性质，如它的电压-电流特性，是掌握太阳能电池如何实现光电转化原理的基础（让学生意识到本节课与其专业的相关性）。
既然要学习P-N结，其组成部分P型半导体与N型半导体各自的定义（以提问的形式引出）。
结合PPT讲解：P型半导体：在硅（或锗）晶体中掺入微量的三价元素硼，空穴是多子，电子是少子，空穴是主要导电机构，因此我又把P半导体叫做空穴半导体；N型半导体：同样是在硅（或锗）晶体中掺入为微量的五价元素磷，电子是多子，空穴是少子，电子是主要导电机构，我们把N型半导体叫电子半导体。
简述p-n结的形成原理
简述p-n结的形成原理宝子，今天咱来唠唠这个超有趣的p - n结是咋形成的哈。
咱先得知道啥是p型半导体和n型半导体。
想象一下啊，半导体就像是一个住着好多电子小居民的小社区。
在p型半导体里呢，就像是这个社区里有一些特别的“管理员”，这些管理员就是空穴啦。
空穴就像是一个个等待电子来填补的小坑坑。
这里面的原子啊，就像是房子一样，有些房子里的电子跑出去了，就留下了这些空穴。
而在n型半导体里呢，情况就有点不一样啦，这里面有好多好多自由电子，就像是社区里有好多到处乱跑的小调皮鬼一样。
那这p型和n型半导体碰到一起的时候啊，可就热闹起来喽。
就好像是两个不同风格的小社区合并了。
在它们相接的地方呢，那些自由电子就像是闻到了什么特别的味道一样，开始往p型半导体那边跑。
为啥呢？因为p型半导体里有空穴在召唤它们呀。
这些自由电子就像一个个小探险家，看到空穴就想钻进去。
当这些自由电子从n型半导体跑到p型半导体的时候，可就发生了奇妙的变化哦。
在相接的这个边界附近啊，n型半导体这边呢，因为跑出去了好多自由电子，就好像变得有点“孤单”了，这里就带正电啦。
而p型半导体那边呢，因为迎来了好多自由电子，就变得有点“拥挤”，就带负电了。
这就像是两个小伙伴，一个给了另一个好多小糖果，一个变得糖果少了，一个变得糖果多了，然后就有了不一样的状态。
这个时候啊，在p - n结这里就形成了一个特殊的区域。
这个区域就像是一道无形的小栅栏一样。
那些还想继续从n型跑到p型的电子啊，就会受到这个小栅栏的阻挡。
为啥呢？因为这边已经带正电了，那边带负电了，就像有一股神秘的力量在说：“小电子，你不能再随便跑啦。
”这个小栅栏就是内建电场啦。
你可别小看这个内建电场哦。
它就像是一个小裁判一样，维持着p - n结这里的秩序。
它让电子不能毫无节制地跑来跑去。
但是呢，这个小裁判也不是那么死板的。
如果给这个p - n结加点外部的力量，比如说给它加上电压，这个小裁判就可能会被影响呢。
简述p型半导体和n型半导体的形成方式
简述p型半导体和n型半导体的形成方式下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!了解半导体在谈论p型和n型半导体之前，让我们先了解一下什么是半导体。
n型p型半导体
n型p型半导体1. 前言半导体是一个快速发展的领域，在现代电子设备中占据着重要地位。
作为半导体材料的n型和p型半导体，在半导体领域也发挥着至关重要的作用。
本文就围绕n型和p型半导体展开介绍，包括定义、特征、应用等方面，以期对读者有一定的指导和启发。
2. 什么是n型半导体？n型半导体指的是在半导体材料中，通过在晶体中注入少量杂质（如砷、锑等），一些原本假设是半价带的材料变成了导带，从而丰富了载流子类型，在外界电场作用下形成电子导体。
因此，n型半导体中等离子体主要由电子构成，电子是主要的载流子。
3. 什么是p型半导体？p型半导体相对于n型半导体来说，需要添加另一种的杂质。
例如，在硅晶体中，添加3价的杂质元素，如铝、硼等，可以使半导体变为p 型。
此时，半导体导带上缺乏电子，而在价带上却有空穴，即大量电子被替换成空穴。
因此，p型半导体中的载流子主要是空穴。
4. n型半导体的特征4.1 导电性好n型半导体中电子为主要载流子，由于电子迁移速度快，因此具有较好的导电性。
此外，n型半导体中的导电性还可通过改变杂质浓度和导电性温度系数等参数来调节。
4.2 电子捕获作用强n型半导体会形成少量的氧化物或氧（如在硅片表面），这些氧化物或氧能捕获电荷并储存，形成电容。
这种电容在半导体器件中应用比较广泛。
n型半导体中的电子捕获作用，也是半导体材料选择电子显微镜观察的原因之一。
5. p型半导体的特征5.1 导电性低p型半导体虽然也可以导电，但其导电性相对较差。
p型半导体中的空穴迁移速度比n型半导体中的电子速度慢，导致其导电性较低。
但是，为了特殊应用，p型半导体仍被广泛应用于半导体领域。
5.2 晶体结构更稳定添加杂质元素的目的也是使半导体的导电性提高。
但是，与n型半导体不同的是，p型半导体中的杂质离子尽管可以提供空穴，在杂质与半导体相同离子取代的情况下，空穴得到放电的更加困难。
因此，p 型半导体材料的结构比n型半导体结构稳定。
p型半导体和n型半导体载流子
p型半导体和n型半导体载流子1. 半导体的基础知识嘿，朋友们，今天咱们来聊聊半导体！可能很多人一听这个就觉得复杂，其实没那么糟糕。
半导体就像一块魔法拼图，里面藏着各种神秘的“拼块”。
要说p型和n型半导体，简直就是这块拼图里的两位主角，个个都有自己的绝活。
咱们先从它们的“身份”说起，先把角色介绍清楚。
1.1 p型半导体的“魅力”p型半导体，听起来有点儿高大上，其实就是加了某些元素后，里面多了一些“孔”，这些孔可以理解成一种“正电荷”的载流子。
你想象一下，就像你在街上走，路上总会有人不小心摔倒，结果导致一大堆人聚在一起帮忙，结果越聚越热闹，这个“热闹”就是这些孔的作用。
它们可真是能量的聚集者，推动着电流的流动，简直就是电流界的“聚会达人”！1.2 n型半导体的“能量”说完了p型，咱们再来聊聊n型半导体。
这一类可就有点儿不一样了。
它的特点是多了很多自由电子，简单点说，就是它的“家里”多了很多小精灵，这些小精灵可是忙得很，随时准备带着电流四处飞。
这就好比一个电商网站，满满的商品等着被买，用户可乐坏了，随便点，随便买。
这些自由电子的活跃性让n型半导体变成了电流的高速公路，简直就是电流界的“快递小哥”！2. p型与n型的“交锋”好了，既然角色都介绍完了，咱们就来看看这两位主角是怎么互动的。
想象一下，p型和n型就像是两位超级英雄，一个是“能量之孔”，一个是“自由之电子”。
当他们相遇的时候，哇塞，那可是火花四溅啊！这就好比两位性格迥异的朋友一起出去玩，必定是热闹非凡。
2.1 结合的奇妙这两者结合形成了一个叫“pn结”的东西。
这就像一座桥，p型那边有很多孔，n型那边有很多电子，俩人一见面就开始“结合”，形成了一个能量层。
这时候，孔和电子开始交替跳舞，就像是场电流的交响曲，音乐响起，电流开始流动，整个过程简直妙不可言。
能想象吗？这场舞蹈是如此的和谐，能量就在这瞬间源源不断地释放出来。
2.2 实际应用的“魔法”在日常生活中，这种pn结的魔力无处不在。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
P、N型半导体的形成
及原理
半导体的导电原理
如图所示，不含杂质的半导体称为本征半导体。
半导体硅和锗的最外层电子有四个，故而称它为四价元素，每一个外层电子称为价电子。
为了处于稳定状态，单晶硅和单晶锗中的每个原子的四个价电子都要和相邻原子的价电子配对，形成所谓的共价键。
但是共价键中的电子并不像绝缘体中的电子结合的那样紧，由于能量激发（如光照、温度变化），一些电子就能挣脱原有的束缚而成为自由电子。
与此同时，某处共价键中失去一个电子，相应地就留下一个空位，称为空穴。
自由电子和空穴总是成对出现的。
如果在本征半导体两端加以电压，则会有两种数量相等的运载电荷的粒子（称作载流子）产生电流。
一种是由自由电子向正极移动，形成的电子电流；另一种是空穴向负极移动形成的空穴电流，如下图所示。
空穴电流的形成好像电影场中，前排座位空着，由后排人逐个往前填补人，人向前运动，空位向后运动一样（空
穴本身并不会移动，因后面的自由电子与前面的空穴结合，而后面又因缺少了自由电子所以又产生了新的空穴，所以看起来像是空穴也在移动）因此，在半导体中同时存在着电子导电和空穴导电，但由于这两种载流子数量很少，所以本征半
导体导电能力远不如金属中的自由电子。
P型半导体和N型半导体的形成
如果在本征半导体中掺入少量的杂质，半导体的导电性能将会大大的改善。
在纯净的半导体硅（Si）中掺入少量的五价磷（P）或三价硼（B）元素，就构成了电子型半导体（简称N型半导体）和空穴型半导体（简称P型半导体）。
如图所示，在纯净半导体中掺入原子外层有三个电子的硼元素。
硼原子与相邻硅原子形成共价键时，因缺少一个电子而多一个空穴。
每掺入一个硼原子就有一个
空穴，这种半导体称为P型半导体。
在P型半导体中，空穴占多数，自由电子占少数，空穴是多数载流子。
同理在纯净的半导体硅中掺入原子外层有五个电子的磷元素，就形成了N型半导体。
