DP头接线说明书

D P头接线说明书-CAL-FENGHAI.-(YICAI)-Company One1
DP头接线说明书
UniMAT
UN972-OBA41-0XA0
UniMAT PLC 热线：800-900-0890
I：1屏蔽层
2绝缘层
3在连接器PCB 上，用于连接总线电缆的螺丝型端子模快
---剥去电缆绝缘层
---将绿色和红色芯插入螺丝端子（A1,B1或A2,B2;建议：A绿色，B红色）
---将电缆按入到2个电缆固定夹子中
---绿色和红色芯紧扭在螺丝里
II:在PROFIBUS总线连接的第一和最后节上，电缆必须被连接在左边（A1,B1） 1在PROFIBUS总线连接的第一和最后节的开关设定为“ON”(此时终端电阻被连接)
2屏蔽层必须裸露平躺在金融导片上
III: 在PROFIBUS总线上的所有其它节点连接，馈点电缆必须被连接在左边
（A1,B1）后续电缆必须连接在右边（A2,B2）
1在PROFIBUS总线上的所有其它节点开关设定为“OF”（此时终端电阻被断开)
2屏蔽层必须裸露平躺在金融导片上
提示：当开关处于“ON”的位置时，对于此节点后面的PROFIBUS节点将被断开（如用于诊断，调试目的）
ROFIBUS-DP电缆订货号1：6XV1830-0EH10
电缆订货号2：6XV1830-3FH10
版本：UN-Ma-2008-08-E-PB-CTR
2。

插头的原理和接线方法

插头的原理和接线方法
插头的原理是通过插座与电源之间建立电连接，实现电能的传输。

插头通常由多个插电针和一个保护地针组成。

插头的插电针将电源的线路连接到电器设备，保护地针则将设备的金属外壳接地，以确保人体安全。

接线方法会根据插头的型号和电源插座的标准来决定。

一般来说，插头的电线通常被标记为三种颜色：蓝色表示中性线（N），棕色表示火线（L），黄绿色表示保护地线（PE）。

在欧洲大部分地区和其他一些国家，三脚插头（C型）是最常见的插头，接线方法如下：
- 蓝色线连接到插头上的中性针；
- 棕色线连接到插头上的火线针；
- 黄绿线连接到插头上的保护地针。

在美国和很多其他国家，二脚平行插头（A型）是常见的插头，接线方法如下：- 黑色线或一个灰色线连接到插头上的火线针；
- 白色线连接到插头上的中性针。

需要注意的是，以上只是一般的接线方法，具体的接线方法可能会因地区、国家和电器设备的特殊要求而有所不同。

在进行接线工作时，应始终参考相关的接线
图纸和操作手册，并遵守国家和地方的电气安全法规。

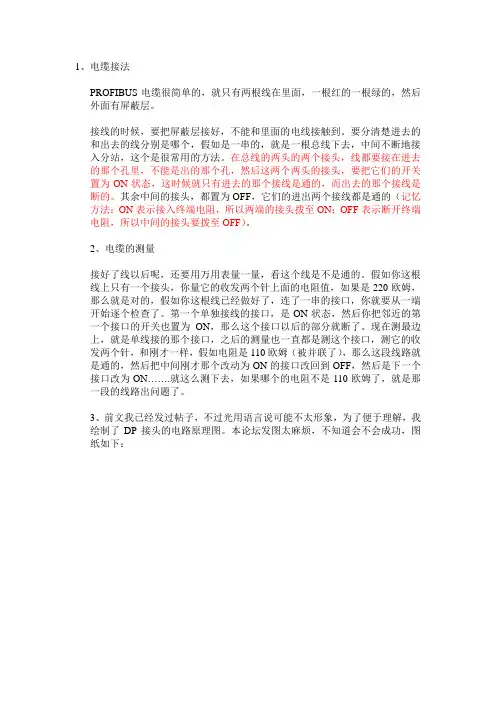

Profibus_DP接头电路原理

1、电缆接法PROFIBUS电缆很简单的，就只有两根线在里面，一根红的一根绿的，然后外面有屏蔽层。

接线的时候，要把屏蔽层接好，不能和里面的电线接触到。

要分清楚进去的和出去的线分别是哪个，假如是一串的，就是一根总线下去，中间不断地接入分站，这个是很常用的方法。

在总线的两头的两个接头，线都要接在进去的那个孔里，不能是出的那个孔，然后这两个两头的接头，要把它们的开关置为ON状态，这时候就只有进去的那个接线是通的，而出去的那个接线是断的。

其余中间的接头，都置为OFF，它们的进出两个接线都是通的（记忆方法：ON表示接入终端电阻，所以两端的接头拨至ON；OFF表示断开终端电阻，所以中间的接头要拨至OFF）。

2、电缆的测量接好了线以后呢，还要用万用表量一量，看这个线是不是通的。

假如你这根线上只有一个接头，你量它的收发两个针上面的电阻值，如果是220欧姆，那么就是对的，假如你这根线已经做好了，连了一串的接口，你就要从一端开始逐个检查了。

第一个单独接线的接口，是ON状态，然后你把邻近的第一个接口的开关也置为ON，那么这个接口以后的部分就断了。

现在测最边上，就是单线接的那个接口，之后的测量也一直都是测这个接口，测它的收发两个针，和刚才一样，假如电阻是110欧姆（被并联了），那么这段线路就是通的，然后把中间刚才那个改动为ON的接口改回到OFF，然后是下一个接口改为ON…….就这么测下去，如果哪个的电阻不是110欧姆了，就是那一段的线路出问题了。

3、前文我已经发过帖子，不过光用语言说可能不太形象，为了便于理解，我绘制了DP接头的电路原理图。

本论坛发图太麻烦，不知道会不会成功，图纸如下：唐济扬：《PROFIBUS概貌》（1）PROFIBUS是一种国际化．开放式．不依赖于设备生产商的现场总线标准。

广泛适用于制造业自动化．流程工业自动化和楼宇．交通电力等其他领域自动化。

（2）PROFIBUS由三个兼容部分组成，即PROFIBUS－DP（Decentralized Periphery）．PROFIBUS－PA（Process Automation ）．PROFIBUS-FMS (Fieldbus Message Specification )。

Profibus_DP接头电路原理

1、电缆接法PROFIBUS电缆很简单的，就只有两根线在里面，一根红的一根绿的，然后外面有屏蔽层。

接线的时候，要把屏蔽层接好，不能和里面的电线接触到。

要分清楚进去的和出去的线分别是哪个，假如是一串的，就是一根总线下去，中间不断地接入分站，这个是很常用的方法。

在总线的两头的两个接头，线都要接在进去的那个孔里，不能是出的那个孔，然后这两个两头的接头，要把它们的开关置为ON状态，这时候就只有进去的那个接线是通的，而出去的那个接线是断的。

其余中间的接头，都置为OFF，它们的进出两个接线都是通的（记忆方法：ON表示接入终端电阻，所以两端的接头拨至ON；OFF表示断开终端电阻，所以中间的接头要拨至OFF）。

2、电缆的测量接好了线以后呢，还要用万用表量一量，看这个线是不是通的。

假如你这根线上只有一个接头，你量它的收发两个针上面的电阻值，如果是220欧姆，那么就是对的，假如你这根线已经做好了，连了一串的接口，你就要从一端开始逐个检查了。

第一个单独接线的接口，是ON状态，然后你把邻近的第一个接口的开关也置为ON，那么这个接口以后的部分就断了。

现在测最边上，就是单线接的那个接口，之后的测量也一直都是测这个接口，测它的收发两个针，和刚才一样，假如电阻是110欧姆（被并联了），那么这段线路就是通的，然后把中间刚才那个改动为ON的接口改回到OFF，然后是下一个接口改为ON…….就这么测下去，如果哪个的电阻不是110欧姆了，就是那一段的线路出问题了。

3、前文我已经发过帖子，不过光用语言说可能不太形象，为了便于理解，我绘制了DP接头的电路原理图。

本论坛发图太麻烦，不知道会不会成功，图纸如下：唐济扬：《PROFIBUS概貌》（1）PROFIBUS是一种国际化．开放式．不依赖于设备生产商的现场总线标准。

广泛适用于制造业自动化．流程工业自动化和楼宇．交通电力等其他领域自动化。

（2）PROFIBUS由三个兼容部分组成，即PROFIBUS－DP（Decentralized Periphery）．PROFIBUS－PA（Process Automation ）．PROFIBUS-FMS (Fieldbus Message Specification )。

DP接头终端电阻介绍解析

dp通讯采用的是rs485通讯， rs485采用差分信号负逻辑，+2V～+6V表示“0”，- 6V～- 2V 表示“1”。

从图中可见，当开关拨至“ON”时，A1和B1两端和终端电阻相连，所以在DP网络的终端只能接A1和B1，否则不能连接终端电阻。

当开关拨至“OFF”时，终端电阻和数据线断开，A1和A2，B1和B2相连，串起网络上的设备。

平时使用只用到了DB9（针）插头的3和8两个引脚，判断DP网络硬件连接是否正常首先要保证数据线连接牢固，而检测的最好方法就是测量3，8引脚之间的电阻。

如果接线牢固，那么当开关拨至“ON”时3，8之间的电阻为220欧姆，当开关拨至“OFF”时电阻为无穷大。

我们可以在一个DB9（孔）接头的3，8引脚焊接两根电线，电线的另一端各焊接一个可以插入万用表的表笔头。

使用时将两个表笔头插入万用表，使用欧姆档，将制作的DB9（孔）插头插到DP网络的一个终端接头上，所有电阻开关均拨至“OFF”，然后从这个终端开始，依次将开关拨至“ON”，观察万用表读数，如果为220欧姆，则该节点正常，然后将开关拨至“OFF”，测量下一节点。

如果那个节点电阻不正常则该节点接线有误。

很多时候DP网络不通都是接线造成的，做好DP电缆后使用以上的方法测试一遍再连接DP设备可以保证硬件连接正确，提高调试效率。

在通讯中，增加终端电阻的作用是什么？（1）一般说法：终端电阻是为了消除在通信电缆中的信号反射。

在通信过程中，有两种原因因导致信号反射：阻抗不连续和阻抗不匹配。

阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。

这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。

消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。

由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。

引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。

Profibus 9针插头如何接线,终端电阻何时打到On

Beckhoff 公司生产的Profibus – DP 九针插头ZB3100 见下图。

当进行Profibus 连接通讯时，分以下两种情况连接，并设置相关的终端电阻。

1. 只有一组Profibus 通讯线与该插头连接
这种情况是Profibus 起始和终结节点的连接情况，可分别将标准Profibus 通讯线中的绿色线与A1 连接、红色线与B1 连接，并将拨码开关置于on 位置，使终端电阻连接有效，同时，要注意将标准Profibus 通讯线中的屏蔽线与插头中的金属片可靠连接，最后安装好即可。

2. 有两组Profibus 通讯线与该插头连接
这种情况是Profibus 中间节点的连接情况，可分别将两组标准Profibus 通讯线中的绿色线与A1、A2 连接、红色线与B1、B2 连接，并将拨码开关置于off 位置，使终端电阻连接无效，同时，要注意将标准Profibus 通讯线中的屏蔽线与插头中的金属片可靠连接，最后安装好即可。

DP插头接线图及其原理

从图中可见，当开关拨至“ON”时，A1和B1两端和终端电阻相连，所以在DP网络的终端只能接A1和B1，否则不能连接终端电阻。

当开关拨至“OFF”时，终端电阻和数据线断开，A1和A2，B1和B2相连，串起网络上的设备。

平时使用只用到了DB9（针）插头的3和8两个引脚，判断DP网络硬件连接是否正常首先要保证数据线连接牢固，而检测的最好方法就是测量3，8引脚之间的电阻。

如果接线牢固，那么当开关拨至“ON”时3，8之间的电阻为220欧姆，当开关拨至“OFF”时电阻为无穷大。

我们可以在一个DB9（孔）接头的3，8引脚焊接两根电线，电线的另一端各焊接一个可以插入万用表的表笔头。

使用时将两个表笔头插入万用表，使用欧姆档，将制作的DB9（孔）插头插到DP网络的一个终端接头上，所有电阻开关均拨至“OFF”，然后从这个终端开始，依次将开关拨至“ON”，观察万用表读数，如果为220欧姆，则该节点正常，然后将开关拨至“OFF”，测量下一节点。

如果那个节点电阻不正常则该节点接线有误。

很多时候DP网络不通都是接线造成的，做好DP电缆后使用以上的方法测试一遍再连接DP设备可以保证硬件连接正确，提高调试效率。

Profibus-DP接头制作方法

Profibus-DP接线方法 [3243]1、电缆接法PROFIBUS 电缆很简单的，就只有两根线在里面，一根红的一根绿的，然后外面有屏蔽层。

接线的时候，要把屏蔽层接好，不能和里面的电线接触到。

要分清楚进去的和出去的线分别是哪个，假如是一串的，就是一根总线下去，中间不断地接入分站，这个是很常用的方法。

在总线的两头的两个接头，线都要接在进去的那个孔里，不能是出的那个孔，然后这两个两头的接头，要把它们的开关置为ON状态，这时候就只有进去的那个接线是通的，而出去的那个接线是断的。

其余中间的接头，都置为OFF，它们的进出两个接线都是通的（记忆方法：ON表示接入终端电阻，所以两端的接头拨至ON；OFF表示断开终端电阻，所以中间的接头要拨至 OFF）。

2、电缆的测量接好了线以后呢，还要用万用表量一量，看这个线是不是通的。

假如你这根线上只有一个接头，你量它的收发两个针上面的电阻值，如果是220欧姆，那么就是对的，假如你这根线已经做好了，连了一串的接口，你就要从一端开始逐个检查了。

第一个单独接线的接口，是ON状态，然后你把邻近的第一个接口的开关也置为ON，那么这个接口以后的部分就断了。

现在测最边上，就是单线接的那个接口，之后的测量也一直都是测这个接口，测它的收发两个针，和刚才一样，假如电阻是110欧姆（被并联了），那么这段线路就是通的，然后把中间刚才那个改动为ON的接口改回到OFF，然后是下一个接口改为ON…….就这么测下去，如果哪个的电阻不是110欧姆了，就是那一段的线路出问题了。

3、常见故障（1）终端DP头接线错误，或终端电阻设置错误。

（2） DP头接线不牢，最好接完线用上面的方法测试一遍。

（3）硬件配置和从站号设置问题。

一、制作前准备工具及材料工具1、Profibus双芯屏蔽电缆两根；2、Profibus-DP网头1个；3、电缆刀1把；剥线器1把；4、偏口钳1把；5、（裁纸刀1把，万用表一块）；6、大小一字螺丝刀各1把。

判断西门子PROFIBUS网络DP插头两节点之间接线正常 OPL

Procedure:
Basic Knowledge
1 ：首先把起点终端DP 插头拨码开关拨为ON
2：其余DP 插头全部拨为OFF
3：使用万用表欧姆档，测量起点终端DP 插头之一：PROFIBUS-DP 插头内部接线图
如电阻为220欧姆，表示起点DP 插头接线正常
4：再把相邻的DP 插头拨为ON ,仍然测量起点引脚的电阻, 如电阻为110欧姆，表示该DP 插
5: 若该相邻DP 插头接线正常，把它拨为OFF ，仍然测量起点终端DP插头
表示该DP 插头接线正常，否则反之！
6：重复第五步骤，直到测量起点终端DP 插头之偏离110欧姆，此时可断
Tools:
二:PROFIBUS 网络接线物理示意图
1：万用表一块
文件起草人:
OPL : One Point Lesson •√基本知识
No. LEAN-PM-SHT-083
问题点
主题怎样判断PROFIBUS网络两DP插头两节点之间接线正常
适用于
siemens通讯
注意：测量PROFIBUS-DP网络终端电阻时要将
模块上拔下，不能带电。

培训日期:
培训讲师:
参加人员:
LEAN-TPM-004 版本号: 1.0 第1页,共1页非受控文件
把起点终端
P
220
邻的DP 电阻,
邻DP
P
：
:
受控文件。

DP头接法和测试

1. Profibus总线是紫色的屏蔽双绞线，两星线分别是红色和绿色，和总线连接器连接的时候要按颜色来接线，
2. Profibus总线上的设备都是一进一出串联起来的，所以终端的两个设备都是接总线连接器的进线端（A1和B1），中间的设备都是进线接A1，B1，出线接A2.B2.
3. 终端电阻拨码的位置是两端的设备（就是只有进线的设备）打到ON的位置，中间的设备打到OFF的位置，原因如下，每个总线连接器上都有一个200欧姆的终端电阻，只有两端的设备才需要连接终端电阻，目的是总线上的阻抗匹配，减少信号衰减，当终端电阻为ON的位置时，A1、B1和终端电阻接通，和A2、B2断开，当终端电阻在OFF位置时，A1、B1和终端电阻断开，和A2、B2联通。

4. 接线完毕以后，你最好拿万用表来检测接线，A1、B1和总线连接器前面的管脚3和8是接通，所以你需要把两端插头的管脚3和管脚8之间量一下是否联通，然后3和8之间的电阻是否在110欧姆左右（因为两端都连接终端电阻，相当于两个220欧姆的电阻并联
5. 注意总线的屏蔽层，要把屏蔽层和总线连接器连接好，做好屏蔽工作。

PROFIBUS-DP组态接线，每个师傅说法都不一样，听听专业解读

PROFIBUS-DP组态接线，每个师傅说法都不一样，听听专业解读PROFIBUS 是一种具有广泛应用范围的、开放的数字通信系统，在集中自动化系统向分散自动化系统转移方面是一种重大突破。

由于PROFIBUS一直侧重于系统集成和系统工程等方面，尤其是侧重于应用行规的研究开发，使得该总线具有适合于快速、时间要求严格的应用和复杂的通信任务的特点，成为唯一能够全面覆盖工厂自动化和过程自动化应用的现场总线，特别适用于工厂自动化和过程自动化领域。

因而从诞生至今，PROFIBUS 在现场总线技术领域一直是国际市场上的领导者。

随着PROFIBUS的大量应用，许多用户开始接触并使用了现场总线。

但由于用户对现场总线技术的了解程度不同，再加上现场施工情况复杂，因而很有可能导致许多项目的现场总线通讯上可能存在着一些隐患，如果不能及时发现和处理，将有可能导致系统出现通讯故障，从而影响整个系统的正常运行。

PROFIBUS网络通讯的本质是RS485串口通讯，按照不同的行业应用，主要有三种通讯行规：DP（Decentralized Peripherals），FMS（Field Message Specification）和PA（Process Automation）行规。

一、PROFIBUS-DP线的正确接法普及正确接法如下图，不用解释，看图就明白。

PROFIBUS 电缆很简单的，就只有两根线在里面，一根红的一根绿的，然后外面有屏蔽层。

接线的时候，要把屏蔽层接好，不能和里面的电线接触到。

要分清楚进去的和出去的线分别是哪个，假如是一串的，就是一根总线下去，中间不断地接入分站，这个是很常用的方法。

在总线的两头的两个接头，线都要接在进去的那个孔里，不能是出的那个孔，然后这两个两头的接头，要把它们的开关置为ON状态，这时候就只有进去的那个接线是通的，而出去的那个接线是断的。

其余中间的接头，都置为OFF，它们的进出两个接线都是通的（记忆方法：ON表示接入终端电阻，所以两端的接头拨至ON；OFF表示断开终端电阻，所以中间的接头要拨至 OFF）。

模板：插头dp

模板：插头dp前⾔：严格来讲有关dp的都不应该叫做模板，因为dp太活了，但是⼀是为了整理插头dp的知识，⼆是插头dp有良好的套路性，所以姑且还叫做模板吧。

这⾥先推荐⼀波CDQ的论⽂和这篇博客，下列⼀部分知识借鉴了他们的思想与内容。

————————————————————————问题引⼊：URAL1519：Formula 1题⽬⼤意：给⼀个⽹格，有些⽹格有障碍，问有多少条哈密顿回路。

————————————————————————概念引⼊：插头dp：基于连通性状态压缩的动态规划。

插头：（对于本问题⽽⾔）⼀个格⼦可以与外⾯相连的边，显然通常是有上下左右四个插头。

轮廓线：已决策格⼦和未决策格⼦的分界线。

性质：对于轮廓线上从左到右的四个插头abcd，如果a与c联通，则b与d⼀定不连通。

（可感性理解，也可对照论⽂看证明，证明并不难）————————————————————————在讲之前，我先阐述⼀下我对于插头dp的理解模型：。

（本⽂会使⽤⽔管游戏的⼀些概念）玩完了吧，是不是很好玩？好玩的话我们就正式开始学习插头dp吧。

（但是请注意⼀个⽔管只允许有两个⼝，和游戏中不⼀样）（好了不要玩游戏了……）————————————————————————最⼩表⽰法：⾸先定义连通性：如果两个格⼦的⽔管是相接的，那么称这两个格⼦是联通的。

多个联通的格⼦组成了联通块。

这就给我们⼀种表⽰轮廓线当前状态的⽅法：f(i,j,S)表⽰逐格递推到(i,j)格的时候我们的状态为S，其中S中"0"代表⽆插头，否则均有插头，且数字相同的插头联通。

但是这样很慢（S的进制不是很优，⽆法常数优化，且可能造成多余的状态）————————————————————————括号表⽰法：看⼀看那个结论，不觉得恨眼熟吗？是不是和括号很像啊？括号表⽰法就是这样的⽅法：我们令0=⽆插头1=左匹配插头"("2=右匹配插头")"（当然我们为了常数优化通常取四进制，这样就可以位运算了）那么显然1与2配对的时候代表我们查到了⼀个联通块，且不能出现([)]的情况，所以这种表⽰⽅法得到的状态是唯⼀的。

DP接头总结

21:11 2010-2-21
DP总线接头，我没有拆下来看过，但是见过普通的串口线是好几根线。既然DB有9针，但只引出来两根，剩下的线怎样起作用？再将DP头插入CPU接口前需要做什么检查，以防烧毁CPU？
问题补充：DP上的正常电压范围是多少？
问题ID: 40069 提问者：piggor - 新生第1级
最佳答案
1.DP总线连接器各接线统一就可以了，比如：A1、A2-绿；B1、B2-红。
2.DP总线连接器终端电阻是两头打到ON位置，中间OFF位置。
3.接DP线时一定要压好屏蔽线以防干扰。
4.二楼和三楼说的对，DP总线连接器接口是485通讯，3和8针来通讯，一般先测量针头之间有无高压，然后检测
