GPS卫星定位接收模块

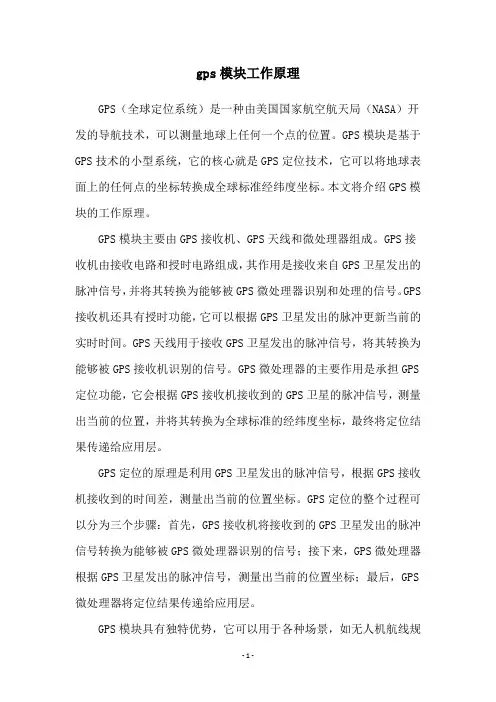

GPS卫星定位模块是开发GPS相关产品的必备器件,站长在开发GPS产品中也逐步熟悉这类器件,GPS模块一般由美国、日本、台湾生产。其中台湾生产的模块价格比较便宜,性价比很高,所以被广泛应用。这里可以作为产品供货,并交流开发心得。
产品1:台湾HOLUX公司推出的SIRF第三代高灵敏度超小型GPS接收模块GR-87(含GPS天线及转接线,开发产品专用附送详细GPS
开发资料)
这是最新推出的产品,采用SiRF第三代芯片,主要是定位灵敏度大大提高,例如在汽车上应用时,只要靠近车窗就能较好工作,使用更方便,定位也
更准确。
清单:
1。台湾产GPS模块一个,体积25x23x5毫米
2。GPS磁性接收天线一根(馈线3米长,SMA接口)
3。GPS天线转接线一根(MMCX转SMA接口)
4。GPS输出彩虹软线一根
5。资料光盘一张(包含:GPS模块的PDF文档、电子地图软件、GPS数据格式定义、串口数据监控软件、典型51单片机接收GPS模块数据的源程序等)
备注:TTL电平数据输出,每秒一次GPS全功能数据,4800通讯波特率。
1. 使用SiRF第三代低耗电量(LP),高效能晶片,大大降低耗电量。
2. 快速定位及追踪 12 颗卫星的能力。
3. 晶片内建1920 次/ 频率硬体, 提高接收传送搜寻卫星讯号。
4. 内建WASS/EGNOS解调器。
5. 可支援美国海岸部队塔台差分全球定位系统修正讯号。
6. 低耗电量。
7. 内部有多次充电式备份电池。
8. 支援NMEA0183 v2.2 标准信号格式及SiRF二位元编码。
9. 超强定位运算程式, 在户外任何环境, 皆可提供优越导航效果。
开发经验交流:
1。GPS模块的12通道是什么含义?
GPS模块有一个通道数量的参数,例如最新型的为12通道,它表示该模块最大可以同时和12颗卫星建立通讯,模块只有同时收到3颗以上卫星信号后,经过复杂运算后才能获得正确的定位数据,如果同时通讯的卫星颗数越多,模块就能越快越准确地获得定位数据,在地球表面只有在地理条件特别理想的条件下才可能同时与12颗卫星通讯,一般的城市环境下通常可以同时和4~8颗卫
星同时通讯。
2。GPS模块为什么开机后很长时间才能获得定位数据?
GPS模块有冷开机和热开机两个参数,如果GPS模块初次通电,或者移动超过1000公里后通电时,模块要重新计算一次星历数据,一般需要1~5分钟,然后将星历数据存储在模块内部,靠模块内部的锂电池保存数据,这叫冷开机,需要较长的时间。如果下次开机,因为锂电池已经保存了有效的星历数据,所以能快速定位,一般在30秒以内,所以叫热开机,如果模块断电时间超过10小时,锂电池放电放光,那么再开机也相当于冷开机。
3。如果出现长时间无法冷开机时怎么办?
只有在极少数情况下会出现超过15分钟无法冷开机,这时一般只要将模块重新断电开机或者将GPS天线移动一段距离再开机就能解决问题,当然GPS 天线必须放到室外较为空旷的地方才能收到卫星!
这是GPS模块刚开机没有获得有效定位数据时输出的数据
GPS模块每秒输出一次:$GPGGA $GPGSA $GPGSV $GPRMC的定位数据,我们通常用$GPRMC精简数据输出这条信息,这条信息包含了目标的:经度、纬度、速度(海里/小时)、运动方向角、年份、月份、时、分、秒、毫秒、定位
数据是有效的还是无效的这些重要信息,上图显示的是没有定位成功,所以数据
无效。
下图是模块已经成功定位输出的有效数据:
我们来仔细分析一下这条数据具体含义:
$GPRMC,044614.262,A,3148.4710,N,12138.6413,E,0.00,,171105,,*1E
N,12138.6413--N表示东经,东经121度38.6431分
3148.4710--北纬31度48.4710分
A--表示这次数据是有效的,如果是无效的显示V
171105--表示是05年11月17号
044614.262--表示格林威治时间04点46分14秒262毫秒,因为格林威治时间比北京时间慢8小时,所以对应的北京时间是下午12点
E,0.00,,--E后面的是运动方向数据,正北方为0度,东方为90度,南方为180度,西方为270度。两个,,之间是运动数据,因为模块此时没有运动,所以没有速度数据产生,它的单位是海里/小时。
产品2:最新款的USB接口GPS导航仪
这是台湾最新款的USB接口GPS导航仪,具有16个接收通道可同时接收16颗卫星,是目前市场上性能最好的产品,市场上常见产品一般为12个通道,经过低功耗设计,耗电只有33毫安/3.3V是目前耗电最省的产品。
采用最新芯片CP2102将TTL定位信号转换成标准的USB信号,便于和电脑连接,如果客户需要TTL信号,可以直接从CP2102的前端获取,对CP2102
感兴趣的可以进入这个网页浏览。
外观尺寸: 51*42.5*17.3mm
产品重量: 95克
工作温度: -10 ℃ ~60 ℃
定位时间:冷开机 : 50 秒,暖开机 : 38 秒,热开机 : 7 秒,
平均位置精准度:15米/半径
加速度: 0.1米/秒,
时间: 1微秒/卫星时间
每秒一次$GPGGA/$GPRMC/$GPGSA/$GPGSV指令,9600波特率。这款模块的天线和GPS模块合二为一,所以使用时非常方便
产品清单:
1、台湾产的USB接口GPS导航仪一个
2、专用驱动光盘一张(小光盘)
3、天行者3.0电子地图软件光盘一张(大光盘)
USB接口GPS导航仪驱动程序的安装
在专用驱动小光盘中找到“USB Driver”公文包,双击打开执行USB Driver Installer.exe进入安装,驱动安装完成后,将GPS模块的USB插头插入电脑USB接口,电脑会提示找到新硬件,并按照提示完成安装。
右键点击“我的电脑”=》属性=》硬件》设备管理器=》端口看下图中是否出现红色箭头所指的CP2101虚拟的COM3。右键点击属性。
