5.1 设计表现图
设计表现图
1.任务一:辨识技术语言 2.任务二:绘制设计草图;
设计表现的基础
1).徒手绘图
第一步,掌握正确的握笔姿势
第二步,使用铅笔在纸上作如 水平的,垂直的和45度角的平
行线等的徒手自由画线练习
第三步,徒手用笔在纸上连续画 10次以上10cm长以上的平行直 线,从而提高对笔的控制能力。
练习: 画模型草图
模型尺寸(cm): 底座长:30 宽:26 高:2
圆柱直径:10 高:12
z
模型尺寸(cm)
底座长: 30
0
宽:26
高:2
圆柱直径:10
高:12
y x
课堂小结
● 技术语言人类在实践中产生的交流语言,具有多样性,专业性和规 范性。图样是技术语言的一种形式,不同作用有不同的表现形式;
● 草图是方案构思创意转为图样的必经环节。有构思草图和设计草图 之分;
● 轴测图是一种简便的可以表现物体三维结构特征的图形。
构思草图 :是以具体图形
把想法表现出来
设计草图 :是经过整理、
选择、修改、和 完善的草图
草图分类 构思草图
设计草图
草图绘制的步骤
5.描绘产 品阴影突 出质感.
选用2H铅笔或钢笔
4.细致描 画产品的 亮部.
在方格纸上画出产 品外观比例关系.
在透视网格纸上画 出产品的透视线稿.
画产品中间调子 先淡后浓.
设计表现的基础
z
2).网格徒手画法 --借助网格的徒手绘图法
作图的要领是:
3、以网格上小格来 确定物体的比例关系
1、与地面垂直 的线就垂直画
o
网格纸
2、与地面平行的线

人教版通用技术课件必修一:第一节 设计表现图

人教版通用技术课件必修一:第一节  设计表现图

一 设计表现图
1、技术语言的 种类与应用 2、草图的绘制 3、透视效果图 的识读 4、正等轴测图 1、了解技术语言的种类及 其应用,能用恰当的方 式与他人交流设计想法 和成果; 2、能绘制草图来表达设计 意图; 3、能识读效果图; 4、学习并掌握形体的正等 轴测图的画法。
1.技术语言的种类与应用
(3)、技术语言的分类
按照专 业类型 计算机程序语言 工程图学语言
技术语言 的分类
视觉语言 按照感 听觉语言 觉类型 触觉语言 图形符号语言 按照视 觉形式 文字符号语言
技术语言还可以怎样分类? 口头语言 文字语言 文本、网页 按照表现方式 动作语言 手语、旗语 演示语言 计算机演示、视频
思考
技术语言的特点:
种类
图样 图表


机械加工图、建筑施工图、装潢布 线图、电子电路图 零件规格表、设计草图、设计效果图 车模、房模、航模 交通管理符号、公共场所使用的符号
模型
符号
①图样: 技术图样是采取某种规范形式将设计用图
样的形式表达出来的一种设计交流语言。 特点以及应用:克服普通语言的障碍,直接明了地进 行表达与交流。在呈现复杂产品的设计方案和对设计 进行详细说明时使用。(规范、直观、准确) 一般有:机 械加工图、 建筑施工图、 装潢布线图、 电子电路图 等
口头语言
图样、模型
文本、图表
标志、符号
手势、旗语
计算机演示、网 络语言、视频
通俗、直观,如:交通管理符号、公共场所使 用的符号、气象预报、体育项目 快速地或远视距表达自己的想法 (如:交警、航海旗语、裁判、哑语)
生动、形象、灵活、开放,适用于远程交流 计算机程序语言、flash动画、视频等

苏教版必修1 技术与设计1 6.1 设计表现图 (课件)

苏教版必修1 技术与设计1  6.1 设计表现图 (课件)
流和沟通。
旗 语
(6)程序语言 它是以计算机为载体,进行交流和
表达的工具。
(7) 口头语言是一种常见的技术语言。
请你在自己的文具中任选一样,再 用口头语言对它的特征进行描述。
请同学们想一想,在日常生活中接 触过哪些技术语言?
种类 图样 图表 模型 符号
举例 机械加工图、建筑施工图、电子电路图等 表格、草图、设计效果图 车模、房模、航模等 交通管理符号、公共场所使用的符号
3.技术语言有什么特征?
言简意赅 通俗直观
根据下面所给的情况,请你选择适当 的技术语言来说明下列技术活动。
口头语言、
1.在科技馆向中学生介绍神州系列飞船及其发射的 计算机语言 过程。 2.在实验室里教师指导学生进行物理实验。口图头表语言、模型、
3.在总结会上比较某公司2007年这一年的获利情况口。头语言
工和产品加工制作的直接依据。( ) C
A.图表
B.口头语言
C.技术图样
D.模型
3、下列属于技术图样的是( ) A
A.机械加工图 B.条形图
C.模型
D.符号
4、言简意赅、通俗直观是技术语言的特征,生 活中我们也常常在很多场合看到一些技术语言标
志图,请用文字分别说明下面所给出的技术语言 标志的意图。
禁止点火 禁止入内
图表
4.提醒人在公共场所禁止吸烟。符号、标志
5.计算机工程师破解“熊猫烧香”病毒。 程序语言
课堂巩固:
1、下面不属于技术语言的是( ) B
A.车模
B.交通管理
C.建筑施工图
D.出入口符号
2、技术语言是一种在技术活动中进行信息交
流的特有的语言形式,下列哪种技术语言
是沟通设计和生产之间的桥梁,是工程施

设计草图表现技法ppt课件

设计草图表现技法ppt课件
上一页 下一页 返回
第二节 设计草图训练
• 可见,徒手设计草图这种形象化的思考方式,是对视觉思维能力、想象 创造能力绘画表达能力三者的综合.在这个过程中,不在乎画面效果,而 在直线、曲线练习乎观察、发现、思索,强调脑、眼、手、图形的互 动.徒手设计草图的训练,无疑是培养学生形象化思考、设计分析及方 案评价能力,以及培养学生开拓创新思维能力的有效方式和途径.
上一页 下一页 返回
第一节 设计草图表现技法
• 4. 设计草图是一种图示思维方式 • 设计师在数据组合及思维组成的过程中,设计草图可协助将种种游离
松散的概念做具体的、可以用眼睛看见的视图来陈述.在发现、分析 和解决问题的同时,头脑里的思维通过手的勾勒使图形跃然纸上,而所 勾勒的形象通过眼睛的观察又被反馈到大脑,刺激大脑做进一步的思 考、判断和综合,如此循环往复,最初的设计构思也随之越发地深入、 完善.
上一页 下一页 返回
第一节 设计草图表现技法
• 4.尽可能尝试多种手法和工具 • 徒手描绘的方式比较传统,也是较为常用的草图表达方式,它包括的类
型很多,根据其所采用的材料来区分,有铅笔、钢笔、钢笔淡彩、彩色 铅笔、蜡笔等丰富多彩的形式. • 四、草图的表达形式及特点 • 草图的表达具有一定的优越性,具体体现在以下几方面: • (1)设计师的思维在设计创作的初始阶段往往具有跳跃性的特点.在正 式成果出来之前,设计师表现在草图上的东西往往是间断的.在阶段性 成果出来之后,设计师需要记录设想中的多种解决问题的可能性,而在 一页纸上可以表达许多不同的思想(图6-1).由于这个特点,草图十分 适合用来记录跳跃性的、思维跨度大的不同构想.
楚线条与线条之间交叉、搭接的关系. • (2)勾画时心态要放松,下笔要大胆,要不厌其烦地练习,积累经验,从量

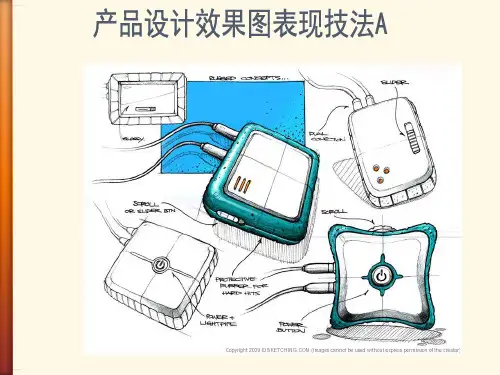

产品设计效果图表现技法(PPT76页)
