高层建筑的轴线投测

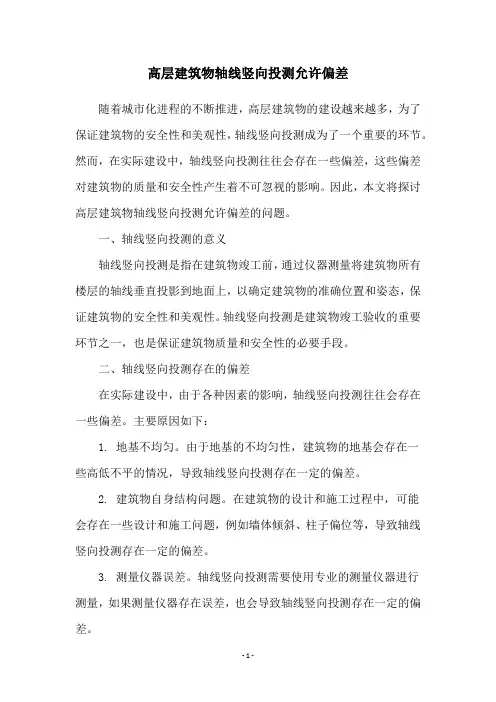

高层建筑物轴线竖向投测允许偏差
高层建筑物轴线竖向投测允许偏差随着城市化进程的不断推进，高层建筑物的建设越来越多，为了保证建筑物的安全性和美观性，轴线竖向投测成为了一个重要的环节。
然而，在实际建设中，轴线竖向投测往往会存在一些偏差，这些偏差对建筑物的质量和安全性产生着不可忽视的影响。
因此，本文将探讨高层建筑物轴线竖向投测允许偏差的问题。
一、轴线竖向投测的意义轴线竖向投测是指在建筑物竣工前，通过仪器测量将建筑物所有楼层的轴线垂直投影到地面上，以确定建筑物的准确位置和姿态，保证建筑物的安全性和美观性。
轴线竖向投测是建筑物竣工验收的重要环节之一，也是保证建筑物质量和安全性的必要手段。
二、轴线竖向投测存在的偏差在实际建设中，由于各种因素的影响，轴线竖向投测往往会存在一些偏差。
主要原因如下：1. 地基不均匀。
由于地基的不均匀性，建筑物的地基会存在一些高低不平的情况，导致轴线竖向投测存在一定的偏差。
2. 建筑物自身结构问题。
在建筑物的设计和施工过程中，可能会存在一些设计和施工问题，例如墙体倾斜、柱子偏位等，导致轴线竖向投测存在一定的偏差。
3. 测量仪器误差。
轴线竖向投测需要使用专业的测量仪器进行测量，如果测量仪器存在误差，也会导致轴线竖向投测存在一定的偏差。
三、轴线竖向投测允许偏差的标准为了保证建筑物的安全性和美观性，国家对轴线竖向投测允许偏差进行了严格的规定。
根据《建筑工程质量验收规范》（GB50203-2011）的规定，高层建筑物轴线竖向投测的允许偏差如下：1. 建筑物的整体偏差不得超过1‰，即建筑物高度的1‰。
2. 单层楼面偏差不得超过5mm。
3. 相邻楼层的轴线偏差不得超过10mm。
以上标准是国家对轴线竖向投测允许偏差的严格规定，建筑物竣工验收时必须满足以上标准。
四、轴线竖向投测允许偏差的影响轴线竖向投测存在偏差会对建筑物的安全性和美观性产生不可忽视的影响。
具体如下：1. 对建筑物的安全性产生影响。
轴线竖向投测存在偏差会导致建筑物的结构承载能力不足，从而影响建筑物的安全性。
高层楼房建筑物轴线竖向投测的方法
高层楼房建筑物轴线竖向投测的方法
高层楼房建筑物轴线竖向投测是常用的建筑物断面测量技术。
采用数字66北斗定向技术，利用太阳作为天体幂级参照，由北斗定向仪采集天文观测点坐标和相对高程，可实现目标物体大体方位角、距离定位及投影位置精确测量。
在常规情况下，高层建筑物的轴线竖向投测无需安装精密测量设备，能够实现精准测量结果。
首先，将高层建筑物底部位置进行精准定位，使用66北斗定向仪进行精度定位。
确定目标物体的方位角和距离。
其次，采用数字测量仪，通过高度计仪器对目标物的相对高程进行测量，得到高层建筑物的准确投影位置，并输出竖向投影位置坐标值。
最后，使用CAD软件绘制投影位置竖截面系统的图形中，可以准确表示高层楼房建筑物的轴线竖向投测。
在进行高层楼房建筑物轴线竖向投测时，采用数字66北斗定向。
对方位角和距离进行精准定位，使用高度计仪表对目标物的相对高程进行反复测量，精确测量目标物的轴线竖向投影位置，最后使用CAD绘制竖截面的图形描绘，以此达到高层建筑物轴线竖向投影位置准确测量的目的。
建筑物轴线竖向投测不仅要求对定位精确，高度计仪器对目标物相对高程测量也要保证准确性。
同时要注意，在进行投测时必须保持环境平静，以便每次测量结果提供准确可靠数据，以达到最佳测量成果。
建筑工程测量：高层建筑的轴线投测
建筑工程测量高层建筑的轴线投测高层建筑的基础工程完工后，随着结构的升高，须以底层基准轴线点为依据，逐层向上投测，以控制建筑物的垂直度。
投测轴线点的方法主要有经纬仪投测法和激光铅垂仪投测法两种。
（1）经纬仪投测法① 选择中心轴线。
图1为某建筑物平面位置示意图，用经纬仪将建筑物定位后，地面上已标出①、②、③…和A 、B 、C …等各轴线，其中C 轴与③轴作为中心轴线。
根据楼层的高度和场地情况，在距塔楼尽可能远的地方，钉出四个轴线控制桩C 、C '、3'和3。
当基础工程完工后，用经纬仪将③轴和C 轴精确地投测在塔楼底部，并标定之，例如，图2中的a 、a '、b '和b 。
② 向上投测中心轴线。
随着建筑物不断升高，要逐层将轴线向上传递，可将经纬仪置在③轴和C 轴的控制桩3、3'、c 和'c 上，瞄准塔楼底部的标志a 、a '、b 和b '，用盘左和盘右两个竖盘位置向上投测到每层楼板上，并取其中点作为该层中心轴线的投影点，如图2-18的1a 、1a '、1b '和1b 。
11a a '和11b b '两线的交点O '即为塔楼的投测中心。
3中心轴线中心轴线3＇＇塔＇楼①⑤②③④⑥⑦⑧⑨⑩11ABCEDFGHIJKCC O图1 高层建筑物的轴线③ 增设轴线引桩。
当楼房逐渐增高，而轴线控制桩距建筑物又较近时，望远镜的仰角较大，操作不便，投测精度将随仰角的增大而降低。
为此，要将原中心轴线控制桩引测到更远的安全地方，或者附近大楼的屋顶上。
具体做法是将经纬仪安置在已经投上去 的中心轴线上，瞄准地面上原有的轴线控制桩C 和C '、3和3'，将轴线引测到远处，如图3的1C 和1C '即为新的C 轴控制桩。
更高的各层中心轴线可将经纬仪安置在新的引桩上，按上述方法继续进行投测。
33＇＇o ＇αααα1＇＇＇＇11＇1C Cb b bC图2 经纬仪法投测建筑轴线 图3 轴线引桩的增设（2）激光铅垂仪投测法激光铅垂仪是一种专用的铅直定位仪器，适用于高烟筒、高塔等高层建筑的铅直定位测量。

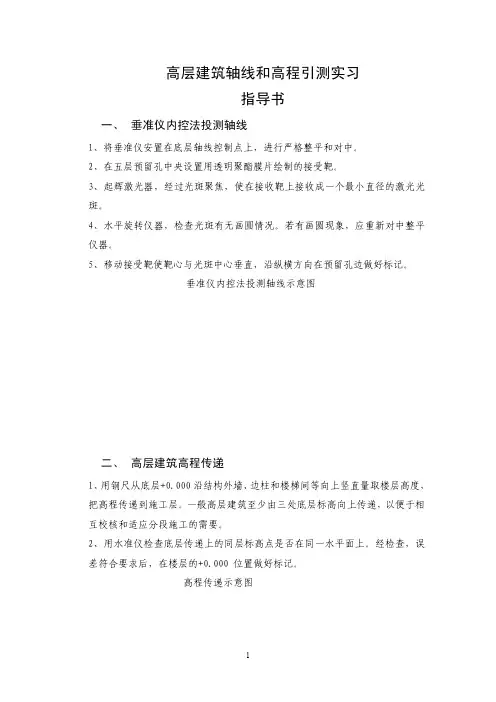

高层建筑轴线和高程引测实习指导书.
高层建筑轴线和高程引测实习
指导书
一、垂准仪内控法投测轴线
1、将垂准仪安置在底层轴线控制点上，进行严格整平和对中。
2、在五层预留孔中央设置用透明聚酯膜片绘制的接受靶。
3、起辉激光器，经过光斑聚焦，使在接收靶上接收成一个最小直径的激光光
斑。
4、水平旋转仪器，检查光斑有无画圆情况。
若有画圆现象，应重新对中整平
仪器。
5、移动接受靶使靶心与光斑中心垂直，沿纵横方向在预留孔边做好标记。
垂准仪内控法投测轴线示意图
二、高层建筑高程传递
1、用钢尺从底层+0.000沿结构外墙、边柱和楼梯间等向上竖直量取楼层高度，
把高程传递到施工层。
一般高层建筑至少由三处底层标高向上传递，以便于相互校核和适应分段施工的需要。
2、用水准仪检查底层传递上的同层标高点是否在同一水平面上。
经检查，误
差符合要求后，在楼层的+0.000 位置做好标记。
高程传递示意图
小组评分表 考核项目 考核内容 分值 学生自评分老师评分 小组成绩五层楼面的轴线标记
50
高程传递点 标记位置正确、标记方法正确 20
实习指导书 填写规范，草图合理20
工作状态 团结协作、吃苦耐劳
10 注：小组成绩等于小组自评与老师评分的平均值，组长根据各成员的表现，以小组成绩为平均分，给各成员评分。
高层建筑轴线的投测方法
高层建筑轴线的投测方法摘要：高层建筑施工测量的主要任务是将轴线精准地向上引测和进行高程传递。
由于高层建筑层数多、高度大、平面造型复杂、设备装修标准高等特点，这就要求建筑施工测量要更加精确，测量误差必须控制在允许偏差范围内。
文章对高层建筑施工竖向测量轴线引测常用的外控法和内控法进行了阐述。
关键词：高层建筑；施工测量；内控法；激光铅锤仪；引言：近年来，随着我国城市化进程的发展，高层建筑在我国的数量有了迅猛增长，现在在县级城市看到高层建筑已不足为奇，有的地域乡镇级城市已经开始建造高层建筑。
施工测量是高层建筑施工的首要条件和前提，其主要任务是将建筑物的轴线精确的向上引测和将建筑高程向上传递，为施工提供可靠的依据。
由于建筑的竖向偏差对工程受力情况有直接影响，所以测量要尽量精确。
高层建筑物轴线的投测，控制方法常用外控法和内控法两种，按照使用的观测仪器，可分为经纬仪投测法、吊线坠法、激光铅锤仪法等。
由于外控法对施工现场要求较高，当施工现场较宽阔时可采用外控法，现施工测量多使用内控法。
一、外控法外控法是在建筑物外部，利用经纬仪，根据建筑物控制桩进行轴线竖向投测的方法。
是将经纬仪安置在事先测设好的轴线控制桩上，严格整平仪器，用望眼镜瞄准建筑物底部已标出的轴线，用盘左和盘右分别向上投测到施工层楼面上，并取其中点作为该层轴线控制点的投影点。
该方法特点是使用仪器较少，但随着建筑物的增高，轴线控制桩距建筑物又较近时，望眼镜的仰角较大，操作不便，投测精度也会降低，另外，该方法要求场地宽阔，目前应用较少。
二、内控法当施工场地窄小，无法在建筑物之外的轴线上安置仪施测时，多使用内控法。
依据仪器的不同，内控法又可分为吊线坠法、激光铅垂仪法、天顶锤准测量及天底垂准测量四种投测方法。
（1）、吊线坠法吊线坠法是使用较重的特制线坠悬吊，以首层靠近建筑物轮廓的轴线交点为准,直接向各施工层悬吊引测轴线。
吊线坠法竖向测量一般用于高度为50~100m的高层建筑施工中。

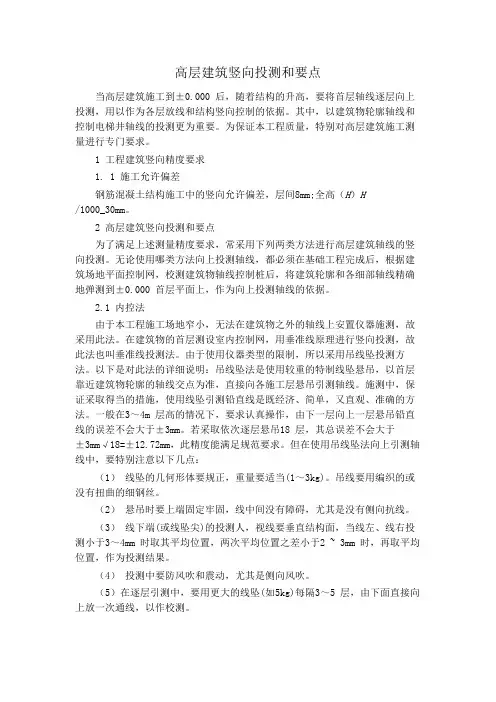

高层建筑竖向投测和要点
高层建筑竖向投测和要点当高层建筑施工到±0.000 后，随着结构的升高，要将首层轴线逐层向上投测，用以作为各层放线和结构竖向控制的依据。
其中，以建筑物轮廓轴线和控制电梯井轴线的投测更为重要。
为保证本工程质量，特别对高层建筑施工测量进行专门要求。
1 工程建筑竖向精度要求1. 1 施工允许偏差钢筋混凝土结构施工中的竖向允许偏差，层间8mm;全高（H）H/1000_30mm。
2 高层建筑竖向投测和要点为了满足上述测量精度要求，常采用下列两类方法进行高层建筑轴线的竖向投测。
无论使用哪类方法向上投测轴线，都必须在基础工程完成后，根据建筑场地平面控制网，校测建筑物轴线控制桩后，将建筑轮廓和各细部轴线精确地弹测到±0.000 首层平面上，作为向上投测轴线的依据。
2.1 内控法由于本工程施工场地窄小，无法在建筑物之外的轴线上安置仪器施测，故采用此法。
在建筑物的首层测设室内控制网，用垂准线原理进行竖向投测，故此法也叫垂准线投测法。
由于使用仪器类型的限制，所以采用吊线坠投测方法。
以下是对此法的详细说明：吊线坠法是使用较重的特制线坠悬吊，以首层靠近建筑物轮廓的轴线交点为准，直接向各施工层悬吊引测轴线。
施测中，保证采取得当的措施，使用线坠引测铅直线是既经济、简单，又直观、准确的方法。
一般在3～4m 层高的情况下，要求认真操作，由下一层向上一层悬吊铅直线的误差不会大于±3mm。
若采取依次逐层悬吊18 层，其总误差不会大于±3mm√18=±12.72mm，此精度能满足规范要求。
但在使用吊线坠法向上引测轴线中，要特别注意以下几点：（1）线坠的几何形体要规正，重量要适当(1～3kg)。
吊线要用编织的或没有扭曲的细钢丝。
（2）悬吊时要上端固定牢固，线中间没有障碍，尤其是没有侧向抗线。
（3）线下端(或线坠尖)的投测人，视线要垂直结构面，当线左、线右投测小于3～4mm 时取其平均位置，两次平均位置之差小于2 ~ 3mm 时，再取平均位置，作为投测结果。
高层住宅基础测量放线方法
高层住宅基础测量放线方法高层住宅基础测量放线方法提要：标高的施测：为保证竖向控制的精度要求，对每层所需的标高基准点，必须正确测设，在同一平面层上所引测的高程点，不得少于三个高层住宅基础测量放线方法1、轴线投测1)土方开挖：由于本工程基础土方为大开挖,开挖前根据控制桩放出槽边上口线,在挖出工作面后，先钉出距槽边1米控制桩，以此控制槽的开挖尺寸和边坡坡度。
2)垫层混凝土浇筑后，根据轴线控制网将轴线投测到垫层面上，在垫层上弹出十字控制墨线，并进行校测后，计算出基础大方脚的外皮线，弹上墨线，作为砖砌胎模的依据。
砖砌胎模距基础大方脚的外皮线40mm，用于抹灰层、防水层及保护层施工。
3)基础施工轴线控制，直接采用基坑外控制桩两点通视直线投测法，向基础平台投测轴线，为防止轴线上墙、柱钢筋、模板影响测量观测，故采取轴线偏离80～100cm设定施工观测控制线。
再按施工观测控制线引放其它细部施工控制线，且每次施工观测控制线的放样必须独立施测两次，经校核无误后方可使用。
4)基础部分电梯井、集水坑，根据其与主控线关系确定其长短边方向的中心线对称放样，以便复核。
5)基础底板施工完毕后，将施工观测控制线弹设到基础底板面上，在控制线交点上设钢板标志。
2、标高控制1)高程控制点的联测：在向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。
2)标高的施测：为保证竖向控制的精度要求，对每层所需的标高基准点，必须正确测设，在同一平面层上所引测的高程点，不得少于三个。
并作相互校核，校核后三点的偏差不得超过3mm，取平均值作为该平面施工中标高的基准点，基准点应标在边坡立面位置上，所标部位应先用水泥砂浆抹成一个竖平面，在该竖平面上测设定施工用基准标高点，用红色三角作标志，并标明绝对高程和相对标高，便于施工中使用。
3)为了控制基槽的开挖深度，当基槽快挖到槽底设计标高时，用水准仪在槽壁上测设一些水平木桩，使木桩的上表面离槽底的标高为一固定值。
高层建筑物轴线竖向投测允许偏差
高层建筑物轴线竖向投测允许偏差随着城市化进程的不断加快，高层建筑物的建设也越来越普遍。
在高层建筑物的建设中，轴线竖向投测是一项非常重要的工作。
轴线竖向投测是指将建筑物轴线在垂直方向上投射到地面上，以确定建筑物的位置和高度。
在轴线竖向投测中，允许一定的偏差，本文将就高层建筑物轴线竖向投测允许偏差进行探讨。
一、高层建筑物轴线竖向投测的重要性高层建筑物轴线竖向投测是建筑物建设的基础工作之一，它对于建筑物的位置、高度、平面布局等方面都具有重要的影响。
在建筑物的建设过程中，轴线竖向投测是第一步，它将直接影响到建筑物的整体设计和施工。
如果轴线竖向投测出现偏差，将会导致建筑物的高度、位置、平面布局等方面出现问题，从而影响到建筑物的使用效果和安全性。
二、高层建筑物轴线竖向投测允许偏差的原因高层建筑物轴线竖向投测允许一定的偏差是因为建筑物的施工过程中，存在一些不可控因素。
例如，地基的承载力、土壤的稳定性、施工机械的精度等因素都会影响到建筑物的轴线竖向投测。
在实际施工中，这些因素难以完全控制，因此建筑物轴线竖向投测允许一定的偏差是必要的。
三、高层建筑物轴线竖向投测允许偏差的标准高层建筑物轴线竖向投测允许偏差的标准是由国家相关部门制定的，其目的是确保建筑物的安全性和使用效果。
根据国家标准，高层建筑物轴线竖向投测允许偏差的标准为：1、建筑物高度在100米以下时，允许偏差为±10厘米；2、建筑物高度在100米以上时，允许偏差为±15厘米。
这些标准是建筑物轴线竖向投测允许偏差的最高限度，建筑物的实际偏差应当尽可能地小于这个标准。
四、高层建筑物轴线竖向投测允许偏差的影响高层建筑物轴线竖向投测允许偏差会对建筑物的使用效果和安全性产生影响。
其主要影响体现在以下方面：1、建筑物的平面布局：如果轴线竖向投测出现较大偏差，将会导致建筑物的平面布局出现问题，从而影响到建筑物的使用效果。
2、建筑物的高度：轴线竖向投测偏差过大，将会导致建筑物的高度出现较大偏差，从而影响到建筑物的外观效果和使用效果。
建筑工程测量：高层建筑的轴线投测
建筑工程测量高层建筑的轴线投测高层建筑的基础工程完工后，随着结构的升高，须以底层基准轴线点为依据，逐层向上投测，以控制建筑物的垂直度。
投测轴线点的方法主要有经纬仪投测法和激光铅垂仪投测法两种。
(1)经纬仪投测法①选择中心轴线。
图1为某建筑物平面位置示意图，用经纬仪将建筑物定位后，地面上已标出①、②、③…和A、3、C…等各轴线，其中C轴与③轴作为中心轴线。
根据楼层的高度和场地情况，在距塔楼尽可能远的地方，钉出四个轴线控制桩C、3'和3。
当基础工程完工后，用经纬仪将③轴和C轴精确地投测在塔楼底部，并标定之，例如，图2中的a、a\ b'和b。
②向上投测中心轴线。
随着建筑物不断升高，要逐层将轴线向上传递，可将经纬仪置在③轴和C轴的控制桩3、3'、c和疋上，瞄准塔楼底部的标志“、几b和b',用盘左和盘右两个竖盘位置向上投测到每层楼板上，并取其中点作为该层中心轴线的投影点, 如图2-18的山、〃、林和b,o ai a；和方囱两线的交点O'即为塔楼的投测中心。
图1高层建筑物的轴线③增设轴线引桩。
当楼房逐渐增高，而轴线控制桩距建筑物乂较近时，望远镜的仰角较大，操作不便，投测精度将随仰角的增大而降低。
为此，要将原中心轴线控制桩引测到更远的安全地方，或者附近大楼的屋顶上。
具体做法是将经纬仪安置在已经投上去的中心轴线上，瞄准地面上原有的轴线控制桩C和C'、3和3‘，将轴线引测到远处, 如图3的G和C；即为新的C轴控制桩。
更高的各层中心轴线可将经纬仪安置在新的图2经纬仪法投测建筑轴线图3轴线引桩的增设（2）激光铅垂仪投测法激光铅垂仪是一种专用的铅直定位仪器，适用于高烟筒、高塔等高层建筑的铅直定位测量。
图4是激光铅垂仪的示意图。
仪器的竖轴是一个空心筒轴，两端有螺扣连接望远镜的套筒，将激光器安在筒轴的下端，望远镜安在上端，构成向上发射的激光铅垂仪；也可以反向安装，成为向下发射的激光铅垂仪。
建筑物定位与放线—高层钢结构轴线投测及高程传递
一、外控法
a2′
b2′
O2
b2
a2
A1′
bห้องสมุดไป่ตู้′
B1′
a1′
O1
b1
a1
B1
一、外控法
2．向上投测中心线 随着建筑物不断升高，要逐层将轴线向上传递。 将经纬仪安置在中心轴线控制桩A1、A1′、B1和B1′上，严格整平仪器，用望远镜瞄准
激光铅垂仪主要由氦氖激光管、精密竖轴、发射望远镜、水准器、基座、激光电源及接 收屏等部分组成。
激光器通过两组固定螺钉固定在套筒内。激光铅垂仪的竖轴是空心筒轴，两端有螺扣， 上、下两端分别与发射望远镜和氦氖激光器套筒相连接，二者位置可对调，构成向上或向 下发射激光束的铅垂仪。仪器上设置有两个互成90˚的管水准器，仪器配有专用激光电源。
30m＜H≤60m时，10mm； 60m＜H≤90m时，15mm；
90m＜H 时，20mm。 高层建筑物轴线的竖向投测，主要有外控法和内控法两种。
一、外控法
一、外控法 外控法是在建筑物外部，利用经纬仪，根据建筑物轴线控制桩来进行轴线的竖向投测，
亦称作“经纬仪引桩投测法”。 1．在建筑物底部投测中心轴线位置
3.全站仪天顶测距法
对于超高层建筑．悬吊钢尺有困难的．可以在底层投测 点或电梯井安置全站仪，通过对天顶方向测距的方法引测高 程。首先将望远镜发十水平位置，读取竖立在底层+0.5m,测 出全站仪的仪器标高.
然后将望远镜指向天项，在需传递高程的第i层楼面垂准孔 放置一块预制的圆孔铁板，并将棱镜平放在圆孔上．测山全 站仪至棱镜的垂直距离,预先测出棱镜常数A，获得第i层楼面 铁板的顶面标高H。最后通过安装在第i层楼面的水准仪测设 出设计标高线和高出设计标高+0.5的标高线。
第二节 高层建筑竖向控制(s)
同上，依旧得出示误三角形与上步相同的那一段边长。量 出8‘΅点至楼外墙皮的距离m，记录。停机点的向下投影为 8‘΅ 至此，我们测出： 8S、 8、 8‘΅三点共线且共面（即三点 连线共线，即为准轴线上的一段）。这三点所在的垂准面和地 面的交线也是准轴线上的一段8S 8 8‘΅ 。 （4）将经纬仪置于8‘΅点，向后部地面上继续投 88‘΅准轴线 的延长线。看延长后的准轴线能否和真轴8的引桩8Sˊ重和。 目镜指向8‘΅点，倒转（纵转）望远镜指向反方向地面投 点（目的是向地面做88‘΅ 准轴线的反向延长线）。用正倒镜 两次向地面上投点以校准该延长线，。若两次均指向地面上一 点，说明该点就是准轴线上的点。操作精准，仪器精度高。在 视线指向的地面上画出该点记为8H点；则8S、 8、 8‘΅ 8H四点 在同一垂准面上。垂准面和地面的交线为准轴线上的8‘΅ 8H 段； 8S、 8 、8‘΅ 8H的连线是示误三角形的一个长边。
但因内控法所用内控网的边长均较短，一般多在20～50 m 之间，每次向施工层投画点后，虽可对点形成的内控网各边长
及各夹角的自身尺寸进行校测与调整，但检查不了内控网在施工
面上的整体位移和转动。 近年来，在一些超高层建(构)筑物的施工中，多使用内外控互 相结合的测法，以互相校核
4）综和法
Aa
内 控 法
1. 高层建筑竖向投测允许偏差
(正倒镜投点间距；引自《高层建筑混凝土结构技术规程》 (JGJ 3—2002，J 186—2002)) 层间竖向测量偏差Δi 不应超过±3 mm，建筑全高H竖向测量 偏差 Δ 不应大于： 全高竖向 偏差 • H≤30 m ±5 mm； (2) 30m < H ≤60m， ±10 mm； i层间竖向 (3) 60m < H ≤90m， ±15 mm； 偏差 H (4) 90m < H ≤120m， ±20 mm； (5) 120m < H ≤150m，±25 mm； (6) 150m < H ±30 mm。
高层建筑的轴线投测和竖向偏差的控制
点 Ａ 上Ａ ＿ Ｊ 、 。最后将经纬仪再依 次安 匕 置在 ＇ Ａ ｔ 上 及 。 正点上 ，仍 用正倒 镜 延长直线法检测 Ａ。Ａ ±Ａ 、 。 四点 、 Ａ 上 应 同在一 直线上 ， 如果在 Ａ 点出现误 差， 按公式 （ ） （ ） Ａ １ 、２ 取 。 ± 二次 点 位的分 中位置 ， 作为最后结果。 此法精 度 比前两法均高。 在施测 中 ，当用 １２ 投测轴线 、法 时 ，应每 隔五层或十层 用 ３ 法校测一 图３ 次， 以提高精度 ， 减少竖向偏差 的累积 。又无论 采取 哪一种测法 ， 为保证 精度 ， 均应注意以下几点 ： １ 轴线的延 长桩点要准确 ， 志要 明显 ， 妥善保护好 。 ） 标 应 向上投测轴 线时 ， 应尽量以首层 轴线位 置为准 ， 避免逐层上投误差 的累积 。 ） ２ 尽量选 用远镜放 大倍 数为 Ｖ≥２ ， ５ 水平度盘水 准管分 划值为 Ｌ Ｏ ， 有光学 ≤３ ”并 投点器 的经纬仪 （ 级 即可 ）图镜最好 配有 ９。 Ｊ ６ ， ０折光棱镜 或 ９， ｏ弯管 目 ， 镜。 ） ３ 测前要对经纬仪 的轴线关系进行严格的检校。 观测时要精确整平 水平度盘水准管 ， 以减少竖轴不铅 直的误差 ， 坚持采取正倒镜 观测取 并 分中的投测方法 。 ２ 尽量选在 阴天或清晨无风的气候下投测 ２ 铅 直线法 。用线坠或其他仪 器给出的铅直线作为控制高层 建筑竖 ． １ 向偏 差的依 据。通 常有 以下 四种测法 。 ２１ 吊线 坠法 。一般 ５ ～ Ｏ ｍ的高层建筑施工 中 ， ．１ ． ０ ｌＯ 可用 １～ ０ ｇ ０ ２ ｋ 的特 制线 坠及直径 ０ ～ ． ｍ的钢丝悬吊。 Ｏ ０ 首层地面上靠近高层结 ．０ｍ ５ ８ 以± ． ０ ０ 构 四周 的轴 线点 为准，逐层 向上悬 吊引测轴线和控制结构 的竖向偏差。 如北京某饭店 主楼 就是采用 吊线 坠法作为竖 向偏差的检测方法。 ４为 图 饭 店主楼首层平面 图，在距 中心线③ 轴和０轴两 侧各 ９ ５ｍ ． ０ 、距边 梁 ７ ０ ０ ｍ处 的 １ ２ 、 点 ， ．０ ３ 、 … ８ 精确地 测出标志 ， 作为 向上引测 的依据 ， 以后 每 层楼板在此相 应位置处均 预留孔洞 ， １ ｋ 用 ５ ｇ的线坠 、 径 ｌ 直 ｍｍ的钢 丝 向上 引测轴线 。 了减少风吹 的影响 ， 为 在首层使用风档 ， 人在其中用步 话机指挥上层移动钢丝进行对点 、 引测 。 了检查轴线竖向精度 ， 为 每隔五 层 （３ ０ ｍ） １ ． ０ 与用经纬仪投测的轴线相比较 ， 大差值仅为 ４ ｍ， 明此 ５ 最 ａ ｒ 说 法精度较高 。某 电视主楼也是采用此法检测 ， 效果 良好 。在用此 法施 测 中， 如果用铅直 的塑料管套着线坠线 ， 并采用专用观测设备 ， 结果精度 还
高层建设物的轴线投测法
高曾建设物的轴线投测法，主要有外空乏和内控发。
内控法是在建筑物内-+0平面设置轴线控制点，并预埋标志，以后在各楼层板相应位置上预留200x200mm的传递孔，在轴向控制点上直接采用吊线坠法或激光铅垂仪法，通过预留孔将其点位垂直投侧到任一楼层。
大体积砼的施工应给就连续浇筑的要求·结构迟寸·钢筋疏密·砼供应条件等情况选用以下三种方案：全面分层·分段分层·斜面分层锚杆类型：1 锚杆由圆柱形注浆体和钢筋或钢索构成，适用于拉力不大的临时性锚杆，以及岩石性锚杆；2 为扩大圆柱体，注入压力罐浆液而形成，是用于黏土和黏性土；3 采用特殊的扩孔装置，在孔眼内长度方向扩一个或几个扩孔圆锥台体，适用于黏性土和砂土。
锚杆构造：锚杆由锚头·锚杆·塑料套管定位分割器（钢绞线用）以及水泥砂浆等组成。
锚杆分刚劲钢管及钢绞线。
锚杆全长分自由端与锚固段。
自由的锚杆套塑料管以保证张拉时锚杆能自由伸长，锚固段内要求灌浆或压力浆，使其密实，从而达到锚固土层的目的。
土层锚杆支付法：在基坑开挖过程中，向其土壁钻一系列的锚杆孔，并在孔内安设锚杆，注入水泥浆，形成锚固体，然后张拉锚杆，通过挡土墙结构产生的预应力，将锚杆长度内的土层得到加固。
适用于土层开挖的各种挡土结构，但在软弱土地基淤泥质土时慎用。
吊顶由吊杆（吊筋）·龙骨（搁栅）·饰面层三部分组成。
高层建筑施工特点：“高深长密”；高指建筑物的层数多·高度高。
深指建筑物的基础埋置深度深。
长指建筑物的施工周期长。
密之高层建筑物的施工复杂。
水磨石楼地面的施工程序：弹线·嵌条，桌面磨光酸洗打蜡。
三磨两浆：头遍先用60~80号粗磨石磨光，是全部分隔条外露，膜后要将泥浆冲洗干净，再擦一道同色水泥浆，用以慎不砂眼，个别掉落石子要补好。
2遍在养护2~3d后用100~150号细磨石磨光，方法同第一遍，磨光后再补上一道水泥砂浆。
高层建筑轴线投测
高层建筑轴线投测关键信息项1、投测项目名称：＿___________________________2、投测地点：＿___________________________3、投测开始时间：＿___________________________4、投测完成时间：＿___________________________5、投测精度要求：＿___________________________6、投测费用：＿___________________________7、违约责任：＿___________________________8、争议解决方式：＿___________________________1、协议范围11 本协议旨在规范高层建筑轴线投测的相关事宜，确保投测工作的准确性和高效性。
111 协议涵盖了从投测准备、实施到验收的全过程。
2、投测准备21 投测方应提前对施工现场进行勘察，了解建筑物的结构和周边环境。
211 准备好所需的测量仪器和设备，并确保其精度符合投测要求。
212 制定详细的投测方案，包括投测方法、控制点的设置等。
3、投测实施31 投测方应严格按照投测方案进行操作，确保投测数据的准确性。
311 在投测过程中，应做好记录，包括测量数据、测量时间、天气情况等。
312 遇到特殊情况，如恶劣天气、施工干扰等，应及时采取措施，确保投测工作的顺利进行。
4、投测精度41 投测精度应符合国家相关标准和设计要求。
411 对于重要的轴线，投测精度应更高，误差应控制在允许范围内。
412 投测完成后，应进行精度校验，如发现误差超出允许范围，应及时进行调整。
5、投测验收51 投测完成后，委托方应组织相关人员进行验收。
511 验收内容包括投测数据的准确性、完整性，以及投测报告的规范性。
512 如验收不合格，投测方应在规定时间内进行整改，直至验收合格。
6、投测费用及支付方式61 投测费用根据投测项目的规模、难度、精度要求等因素确定。
轴线投测与砌体放线工艺
高层建筑物施工测量中的主要问题是控制垂直度，就是将建筑物的基础轴线准确的向高 层引测，并保证各层相应轴线位于同一竖直面内，控制竖向偏差，使轴线向上投测 的偏差值不超过规范要求 建设部(住房和城乡建设部)2002年9月1日开始实施的《高层建筑混凝土结构技术规程》 （JGJ3－2002）中对高层竖向轴线传递和高程传递的允许偏差均有明确规定
屋面细部放样
1.经过竖向测量将内控制网投影到各层上
2.以传至某层的控制点为依据，恢复楼层控制网的控制轴线
3. 用经过检核、调整后的控制轴线，放样建筑物的楼层轴线，进行模板安装 及施工
高程传递
高程传递
用这种方法传递高程时，一般至少由三处底 层标高点向上传递后，再用水准仪进行检核 同一层的几个标高点，其误差应≤±3mm
砌体施工放线工艺
砌体施工放线工艺
砌体施工放线工艺
以纵横轴线为基准线弹出墙身控制线，控制线应为整数，并且控制线间距 宜统一两条基准线引出所有房间控制线、墙 体外边线并仔细核对图纸确保无误 第二个房间放线完毕后和第一个房间边线进行校 核，确保闭合无误
砌体放线施工工艺
内控法
内控法
为了保证施工用线方便，根据现场实际情况和建筑物的形状将建筑物控制网 设置成矩形或者“十”字形
内控法
1.分段投测、分段控制 为了减少积累误差和仪器性能，轴线投测采用分段投测、分段控制的方法 将建筑物分成若干个投测段，一般按照每15层不超过50米为一个测段，第二 投测段是将第一侧段的初始控制点投测到第二侧段的初始楼层上，经过检验 调整后作为第二侧段的初始控制点，其余依次类推 2. 为消除仪器的轴侧误差，仪器在每站投测时应采用四个对称位置分别向上 投点并采用四个点的中线位置作为控制点的最终位置 3. 测距检验 待四个点投测完成后，分别用钢尺复核轴线间距
高层建筑的轴线投测
高层建筑的轴线投测在现代城市的天际线上，高层建筑如同一颗颗璀璨的明珠，展现着人类建筑技术的辉煌成就。
然而，这些高耸入云的建筑并非凭空而起，其精确的建造离不开严谨的测量工作，其中轴线投测更是关键环节之一。
轴线投测，简单来说，就是将建筑物的轴线准确地投射到施工的各层楼面和其他相关部位，以确保建筑物的各个部分按照设计要求准确地定位和施工。
对于高层建筑而言，由于其高度较高、结构复杂，轴线投测的难度和精度要求都大大提高。
首先，我们来了解一下为什么轴线投测在高层建筑施工中如此重要。
轴线是建筑物的基准线，它决定了建筑物的位置、形状和尺寸。
如果轴线投测出现偏差，将会导致建筑物的各个部分位置不准确，可能会出现墙体倾斜、楼层错位、门窗安装不正等问题，不仅影响建筑物的外观和使用功能，还可能会影响结构的安全性。
因此，准确的轴线投测是保证高层建筑质量的重要前提。
那么，在高层建筑中，如何进行轴线投测呢？目前，常用的轴线投测方法主要有经纬仪投测法、激光铅垂仪投测法和全站仪投测法等。
经纬仪投测法是一种传统的轴线投测方法。
它通过在底层设置轴线控制点，然后在控制点上架设经纬仪，将底层的轴线控制点向上投测到施工楼层。
在投测过程中，需要对经纬仪进行精确的对中和整平，并通过观测和计算来确定投测点的位置。
这种方法操作相对复杂，对操作人员的技术要求较高，但在一些特定情况下仍然具有一定的应用价值。
激光铅垂仪投测法是一种较为先进和常用的方法。
激光铅垂仪能够发射出垂直的激光束，通过在底层设置基准点，将激光铅垂仪安置在基准点上，调整仪器使其发射的激光束垂直向上。
在施工楼层上设置接收靶，当激光束照射到接收靶上时，即可确定轴线投测点的位置。
这种方法操作简便、精度较高，适用于各种高层建筑的轴线投测。
全站仪投测法则是一种更加高效和精确的方法。
全站仪不仅能够测量角度和距离，还具有自动计算和数据处理功能。
在轴线投测时，通过在底层设置控制点，在施工楼层上设置观测点，利用全站仪测量控制点和观测点之间的角度和距离，然后通过计算即可确定观测点的位置，从而实现轴线的投测。
高层建筑的轴线投测
关键：
控制竖向偏差，即：精确向上引测轴线 。
要求：
层间标高测量偏差和竖向测量偏差均不
应超过±3mm，建筑全高（H）测量偏
差和竖向偏差≤ 3H／10000，且30m＜
H≤60m时，其≤± 10mm；60m＜
H≤90m时，其≤±15mm；90m＜H时
，≤±20mm。
1
1、外控法（经纬仪投测法）
注意：经纬仪要经过严格检校，特
（、1b）1、定b轴1’线。控制别桩是A照1、准A部1水’、准垂B管直1、、。B横1轴’，要标与定竖a轴1、a1’
（2）用盘左盘右取平均的方法，向各层投测ai、ai’、bi
、bi’
Hale Waihona Puke （3）仰角过大时，延长轴线到更远处或附近大楼的屋顶
上。
2
A1′ B1
a2′
b2′
O2
b2
7
激光准垂仪图片
8
高层建筑投测点位图
4个投测点，距轴线0.5~0.8m。
9
无悔无愧于昨天，丰硕殷实 的今天，充满希望的明天。
10
a2
b1′
a1′
O1
b1
a1
B1′ A1
3
a30′ O30 a30
O10
a10′
a10
A2′
A1′
O1
a1′
a1
A2
A1
4
2、吊垂线法
要求：投点高度 >5m时，≤3 mm。受风力影 响大,为了减少 风力的影响,应 将垂线的位置放 在建筑物内部。
5
4
3
轴线
1
2
辅助轴线
传递孔
6
3 、垂准仪法
楼层轴线投测
楼层轴线投测民用建筑随着土地资源的紧张正在向多层和高层方向发展，而高层建筑施工测量的主要问题是控制垂直度，换言之，随着楼层不断升高，如何将基础轴线精确地向上投测到各层上。
其垂直度偏差或称竖向偏差，在本层内不得超过±5mm ，全楼的累计偏差不得超过±20mm 。
投测轴线的最简单方法是吊垂线法。
即将垂球悬吊在楼板或柱边缘的位置（即楼层轴线端点位置），画短线作标志。
同法投测轴线另一端点，两端点的连线即为定位轴线。
经检查其间间距后即可施工。
当楼层较多，不便于垂球投测时，应用经纬仪逐层投测中心轴线。
如图10-41，可将经纬仪安置在A 轴和B 轴的轴线标志a 、a ′、b 、b ′，用正倒镜投点法向上投测到每层楼面上，并取正倒镜平均位置作为该层中心轴线的投影点，如图中的'11'11'11'11b b a a b b a a 和，、，、的交点o ′即为该层中心点。
此时，轴线'1'1'1'1b o b a o a 、便是该层细部放样的依据。
同法，随着建筑物的不断升高，可逐层向上投测轴线。
高层建筑物轴线投测，常规方法是采用经纬仪投测轴线点；现代方法多用激光铅垂仪、光学垂准仪投测轴线点。
（一） 经纬仪投测法上述简单方法只适应与十层以下的楼层轴线投测，而高层建筑基础轴线的定位放样，是当楼层砌筑到十层以上时，鉴于原轴线控制桩（例如A 、A ′）距建筑物很近，投测时望远镜的仰角较大，即操作不便又降低精度，为了便于操作和提高精度，须将原轴线控制桩引测到更远的安全地方，或者引测到附近高楼的物顶上，如图10-42。
引测方法是：将经纬仪安置再第十层楼面轴线'101010'101010b o b a o a 和上，根据地面上原有两条轴线延长线上的控制桩。
十层以上的楼层轴线投测，便可将经纬仪安置于新的轴线控制桩上，根据'1010'1010b b a a 、和、定向，然后逐层向上投测轴线，直至工程结束。
