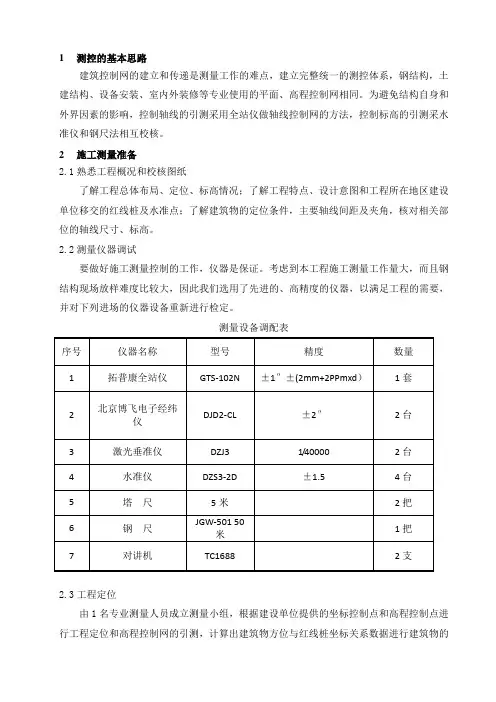

工程测量方案

1测控的基本思路建筑控制网的建立和传递是测量工作的难点，建立完整统一的测控体系，钢结构，土建结构、设备安装、室内外装修等专业使用的平面、高程控制网相同。

为避免结构自身和外界因素的影响，控制轴线的引测采用全站仪做轴线控制网的方法，控制标高的引测采水准仪和钢尺法相互校核。

2施工测量准备2.1熟悉工程概况和校核图纸了解工程总体布局、定位、标高情况；了解工程特点、设计意图和工程所在地区建设单位移交的红线桩及水准点；了解建筑物的定位条件，主要轴线间距及夹角，核对相关部位的轴线尺寸、标高。

2.2测量仪器调试要做好施工测量控制的工作，仪器是保证。

考虑到本工程施工测量工作量大，而且钢结构现场放样难度比较大，因此我们选用了先进的、高精度的仪器，以满足工程的需要，并对下列进场的仪器设备重新进行检定。

测量设备调配表2.3工程定位由1名专业测量人员成立测量小组，根据建设单位提供的坐标控制点和高程控制点进行工程定位和高程控制网的引测，计算出建筑物方位与红线桩坐标关系数据进行建筑物的定位测量。

2.4测量人员准备测量人员组织考虑本工程的重要性和测量的复杂性，对专业测量技术人员要精挑细选，反复审核，要求必须具备扎实的理论基础，丰富的实操技术；计算思维缜密，能完成工程中的各种复杂的计算。

并对所有施测人员进行：专业技术交底、安全技术培训、环保培训等。

测量人员组织表3测量控制系统建立结合现场情况，控制网分两级测设，Ⅰ级场区控制网和Ⅱ级建筑物控制网，以此保证工程施工精度。

Ⅰ级场区控制网即控制网的作用主要是满足施工放样精度；并且将设计的建筑物转移到平面上；并且还可以作为竣工检查验收建筑物位置和编测竣工总平面图的控制依据。

3.1Ⅰ级场区控制网建立(1)平面控制网布设原则及要求1)平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则，以避免放样误差的积累。

2)控制网的布设应根据设计总平面图、现场施工平面布置图以及各施工段的划分等因素进行。

施工测量方案

施工测量方案1、施工测量准备（1）将用于本工程施工测量的仪器设备送技术监督局计量检测所进行检定，保证所有仪器设备都处于正常状态。

（2）详细勘察现场的场容场貌和周边环境特点，综合考虑这些因素对测量控制的影响，优化设计测量线路和控制网的布设。

（3）仔细审阅总平面图，确定建筑物高程和平面相对定位关系。

2、轴线控制网的布设与复核本着先整体、后局部，高精度控制低精度的原则布设测量控制网。

可利用全站仪进行平面轴线的控制。

根据设计图纸，先用全站仪复核甲方移交的平面基准点和高程基准点，确认无误后，沿基坑周围引测、加密若干坐标点，可以更方便地测设轴线控制网。

再根据图纸，在所要测设的各控制线上选择两个点，计算其坐标，所选择的点必须在基坑边，并能架设仪器，通视条件良好，便于向基坑内投测轴线。

长方向要加强观测，多测回，反复复核。

轴线控制网布设完毕，检查复核角度和距离后，便可作为负一层施工期间用外控法进行施工测量的依据。

轴线控制网完成后，根据结构图纸上的墙体、柱的具体分布情况，在建筑物平面上建立矩形控制网，然后根据施工需要，进行轴线加密和细部放线，以满足施工需要。

施工过程中要定期复查轴线和角度，确保测量精度。

3、±0.00以下部分施工测量±0.00以下部分施工阶段测量工作的重点为基础轴线和底板标高的控制。

拟采用外控法进行基础平面轴线的控制。

本工程进行分段施工，因此每层每段上投测的纵横轴线不得少于2条，以便进行角度、距离的校核。

先在负一层垫层上引测建筑物轴线交点，然后根据基础平面图弹出所有轴线及建筑物外边线。

将轴线控制点外移至基坑外固定的建筑物或地标上，并在基坑内设置木桩作为地下结构的平面控制点。

在施工过程中，每当平面轴线布设完毕，进入竖向施工，在柱子和剪力墙浇筑成形拆除模板后，应在柱子和剪力墙四个侧面投测出相应的轴线，弹出墨线，距楼地面1.5m左右高处用红油漆画出三角标记并标明轴号。

同时，在柱子四周及墙上弹出建筑或结构1m线，并标明相对标高，作为初装修、机电安装等的标高控制依据。

施工测量控制方法

施工测量控制方法主轴线控制网的布设编制依据：基础、地下室平面布置图、首层和标准层平面图1、用全站仪对现场甲方提供的红线点进行复核，看其是否有偏移或沉降，要求边长相对误差小于1／1000，角度误差小于3" ，满足要求后方可用其进行轴线控制网的布设，否则应会同甲方等有关部门协商解决。

2、建设单位告之本工程所在地区红线桩位置及坐标体系，进行方位坐标换算后再用（PTS-V2）全站仪引测到本工程按垂直线布设的主轴线控制网。

依据主轴线控制网对本工程各轴线进行全方位定位测量。

建筑物轴线的垂直引测采用在本工程的±0.000 楼板上精确测定“口”形楼层控制轴线的方法，在往上施工每层的相应位置均预留200×200 的方洞，用激光经纬仪往上投点，上面用透明玻璃接受激光投测点（红点），每次投测完毕后要检测它们的相互关系，要求距离误差小于2mm；每施工完三层主体后均要重新检查一次，及时纠正偏差，确保建筑物的垂直总偏差控制在10mm 以内。

建筑物垂直度的控制本工程在施工中要严格控制垂直度、除上述的楼层控制轴线传递时的误差控制外，在所有的转角处，用“吊线锤法”逐层做好墙体（剪力墙）大面垂直控制线，使得每层转角处支模时均可按下层墙体大面的垂直控制线来控制偏位误差，从而有效地控制建筑物的垂直度偏差。

高程测量依据建设单位提供的水准点将高程引测到相邻轴线控制网点上，并将每个单位工程的±0.000 引测到附近的固定位置作永久标记加以保护，便于高程放样。

引测时采用闭合路线，按二等水准观测要求进行，仪器使用DS3型水准仪。

竖向标高的引测传递采用吊钢尺法，即沿建筑物外墙（剪力墙）或电梯井用钢尺垂直向上逐层引测标高，每层引测四个点，用DS3 型水准仪进行校核，要求四个导入标高互差值小于3mm，符合要求时取其平均值作为该层标高基准。

每隔五层拉一次通尺做高精度复核。

沉降观测于建筑物首层四角及中部设置测降观测点，观测点为形成闭合的平面。

施工测量方案与技术措施

施工测量方案与技术措施施工测量是建筑工程的重要环节，测量人员应在作业中采取各种措施，保证测量精度，做到标准化、规范化、程序化，更好地为工程服务。

（一）人员组织及设备配备1、人员组织1名专业测绘工程师，一名持证上岗测量工负责现场测量工作。

2、设备配备本工程拟采用光学经纬仪控制，检测轴线和垂直度；自动安平水准仪控制，检测水准点标高和平整度，标高的传递采用标准长钢尺和水准仪相结合进行。

（二）定位放线1、定位放线依据根据建筑设计总平面布置图确定平面控制方案和施测精度，以规划部门指定的建筑红线桩，国家高程标准桩及现场放线点进行现场轴线控制网和标高控制点的引测。

2、平面控制网的测设（1）场区平面控制网布设原则平面控制网应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。

（2）主轴线控制桩的建立根据建筑物平面形状的特点，利用给定现场放线点定出主控轴线。

定位放线时精确测出控制轴线网，并将标桩设在便于观测又不易遭到破坏的地方加以固定、保护。

（3）定出主轴线控制网以后，依据基础平面图采用直角坐标定位放样的方法加密出建筑物其它轴线，经角度、距离校测符合点位限差要求后，布设建筑物平面矩形控制网。

3、轴线投测控制方法（1）±0.00以下轴线控制施工测量①轴线控制桩的校测在基础施工过程中，根据场区首级平面控制网校测，对轴线控制桩每半月复测一次，以防桩位移动。

②轴线投测方法±0.00以下的基础施工采用经纬仪方向线交会法来传递轴线、引测投点误差不应超过±3mm，轴线间误差不应超过±2mm。

（2）±0.00以上轴线控制施工测量①主体轴线在基础施工完后，根据控制轴线将控制线投测到基础之上，作为轴线向上传递的依据。

在楼板完工后，根据基础上中心线，采用外控法中的侧向借线法将中心线投测到施工层，作为放线依据。

②竖向投测前，应对基准点控制网进行校测，校测精度不宜低于建筑物平面矩形控制网精度，以确保轴线竖向传递精度。

施工员实用(测量平面控制网的测设)

要根据施工控制网精确测定建筑物位置，并进行控制网加密，各轴线交点要以红三角作标记，要求轴线间距、线垂直角必须附合规范要求。
（6）、轴线控制网的精度等级及测量方法
根据《工程测量规范》要求控制网的技术指标必须符合下表的规定。
轴线控制网的指标
等级二级
等级二等
导线长度1.0(km)
平均边长200(m)
测角误差±10(＂)
方位角闭合差±20 (＂)
导线相对闭合差1/10000
（2）、控制网布设
依据场内导线控制点，沿距建筑物开挖线约3 米远位置测设各轴线方向控制基准点,在条件允许下，再向外引测基准点。以 1-24、1-B（4-G）轴为主控制线布网，埋设外控基准点，要求埋深0.5m，并浇注混凝土稳固。
测角中误差( ″)±12
边长相对误差1/10000
3、内控基点竖向投测
（1）、将激光水准仪架设在首层平面钢板控制桩上，接收靶放在投测楼层面的相应预留洞口，架设、调整好激光铅直仪后，打开发光电源，将光线投测到须投测层楼面，调整激光束得到最小光斑，适当挪动接收靶，把接收靶的“十”字交点移激光斑至上；转动J2激光经纬仪照准部，调整接收靶的“十”字交点在激光斑转动的圆的圆心上，该轴线的一个控制点投测完毕，要求确保接收靶的最终位置不变，依次投测下一点。
（2）、将经纬仪架设在接收靶上，后视较长边，依次投测出主轴线，然后在该投测面检查，校核后的主轴线跨距及夹角须符合施工精度规范要求方可测定其它各轴线，以此测放出该投测面的所有轴线。
3）、每一区域所有轴线，细部线测放完毕后，需进行自检，自检人员须另定其它测量人员。
（3）、内控制基准点布设
根据工程实际情况，对主楼部分采用内控法，用激光经纬仪竖向投测，基准点选在距轴线内偏1 米的交叉位置，布设时注意尽量避开砼墙柱。

定位和测量放线施工方案及技术措施

定位和测量放线施工方案及技术措施第一小节定位和测量放线施工方案＜1＞定位和测量放线工程施工组织＜1.1＞施工测量总体思路①平面控制网按照场区平面控制网和主轴线控制网两级测设。

场区平面控制网以业主提供的控制(网)点为基准，测设时采用导线测量方法进行测设。

主轴线控制网依据场区平面控制网采用直角坐标法和极坐标法进行测设。

②高程控制网根据业主提供的水准基准点(基准点应保证三个以上)，采用精密水准仪按照三等水准测量的精度要求将高程引测到现场形成高程控制网。

③以主轴线和高程控制网作为结构、基坑监测、装饰装修、安装工程施工的测量基准点。

并定期进行校核，以保证基准点的稳定性与可靠性。

＜1.2＞测量施工阶段划分测量工作施工时，主要分三个阶段进行施工，即地基基础阶段施工，地上土建主体结构阶段施工、地上钢结构钢柱校正，二次结构装饰阶段施工，其中又分为主体装饰二个流水施工段，。

在点位布设时充分考虑流水施工段测量的方便性。

＜1.3＞测量控制基准点交接、复测与维护测量工作实施前与业主进行基准控制网书面和现场交接，并对基准控制网进行复测，并将复测成果报业主和监理审核。

在施工过程中定期对控制网点进行校准并做醒目的围护栏杆进行保护，防止施工机具车辆碰压。

＜2＞平面轴线控制网测设方法＜2.1＞平面控制网布设原则①平面控制网坐标系的选用：本工程根据设计要求采用天津城市坐标系统。

②平面控制先从整体考虑，遵循先整体后局部，高精度控制低精度的原则。

③平面控制网的布设根据设计总平面图，现场施工平面布置图进行测设。

④控制点应选在通视条件良好、安全、易保护的地方。

⑤控制桩位用混凝土保护，工程施工中用钢管进行围护，并用红油漆作好标记。

＜2.2＞轴线控制网的加密测设经校测精度指标符合要求后，根据施工方案中流水段的划分，对主轴线控制网进行加密，以满足施工的需要。

加密方法在原主轴线方向上采用内插法进行。

＜3＞高程控制网的测设方法＜3.1＞高程控制网的布设原则①为保证建筑物竖向施工的精度要求，在场区内建立高程控制网，以此作为保证施工竖向精度控制的首要条件。

测量控制网的布设与精度设计方案

测量控制网的布设与精度设计方案1）平面控制网的控制线,包括建筑物的主轴线,其测距精度不低于1/20000,测角精度不大于82）标高控制网闭合差为6Jnmm（n为测站数）或20J1mm（1为测线长度,以km 为单位）。

3）布网原则：遵循“先整体，后局部，先控制，后细部”的布网原则，控制桩选在安全、易保存且相邻点之间通视良好的位置。

1.场地平面控制网的测设业主提供10个坐标控制点及水准点（G1至G10）。

根据业主提供的坐标点我们使用其中的G3、G4、G5为基准点，引入现场三个转点控制桩，严格闭合后根据本工程特点做出本工程主轴线6轴、∏轴、15轴、20轴、24轴、29轴、35轴、40轴、46轴、G轴、M轴、R轴等距轴线10米的控制桩,要求埋深1m。

用钢筋混凝土浇筑并作标记，测定其高程作为工程定位放线的依据。

控制桩点用钢管围栏保护。

四个角点构成的矩形控制网闭合校核后（需要进行首级验收）采用内分法加密成主轴线测量控制网，网点设在基坑边界线外侧，距主轴线10米，其中网点均与控制网平行排列。

首级控制网点的布置位置要求便于通视，施测简便易于操作，便于查验。

尽量避免复杂的施测方法。

测角中误差5”，边长相对中误差1/40000,相邻两点间的距离误差要控制在2mm以内。

为保证控制网的精度，在土方施工阶段每10天对控制网进行一次校核，在基础施工阶段每15天进行一次校核，结构主体施工期间，每60天进行一次校核。

在校核后若发现桩点位移超限时，应及时修正桩点的坐标值。

在施测面上应根据具体情况，可对控制网进行局部临时加密，以便于用常规方法进行细部测量。

平面控制点经我方质检部门验收并经监理复测验收合格后，方可正式使用。

2.场地标高控制网的测设2.1.布网原则：1）该建筑场地至少要设置4个水准点，且应闭合合格。

2）整个场地内，每东西或南北相距IOOm左右要有水准点，即在场地内任何地方安置水准仪时，都能同时后视到2个水准点，以便使用。

砖条形基础

2、砖条形基础2.1 工艺流程:定位放线→土方开挖→地基验收→砼垫层→放线→砖基础砌筑→隐蔽验收回填土2.2 放线：将工程轴线控制网引测到基础垫层上，并按照设计图纸的尺寸将轴线用墨线弹到找平层上，同时将基底控制标高引测到基础下皮做为上部砌筑的基准标高。

2.3砂浆配制：砂浆的配合比应采用重量比,并由试验室确定,水泥计量精确度为±2%，砂为±5%。

2.1.3 拌制砂浆：宜用机械搅拌,投料顺序为砂→水泥→水,搅拌时间不少于2min 。

2.1.4 砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h 内使用完毕。

当施工期间最高气温超过30℃时，应分别在拌成后2h 和3h内使用完毕，不允许使用过夜砂浆。

2.1.5 基础每一检验批根据砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽检一次，做两组试块（标养一组，同条件养护一组），如砂浆强度等级或配合比变更时，还应制作同等数量的试块。

2.3 确定组砌方法：2.3.1 组砌方法应正确，一般采用满丁满条。

2.3.2 里外咬槎，上下层错缝，采用“三一”砌砖法（即一铲灰，一块砖，一挤揉），严禁用水冲砂浆灌缝的方法。

2.4 排砖撂底：2.4.1 基础放大脚的撂底尺寸及收退方法必须符合设计图纸规定，如一层一退，里外均应砌丁砖；如二层一退，第一层为条砖，第二层为丁砖。

2.4.2 大放脚的转角处，应按规定放七分头，其数量为一砖半厚墙放三块，二砖墙放四块，以此类推。

2.5 砌筑:2.5.1 砖基础砌筑前，基础垫层表面应清扫干净，洒水湿润。

先盘墙角，每次盘角高度不应超过五层砖，随盘随靠平、吊直。

2.5.2 砌基础墙应挂线，24墙挂反手线，37以上墙应双面挂线。

2.5.3 基底标高不同时，应从低处砌起，并应由高处向低处搭砌。

当设计无要求时，搭接长度不应小于基础扩大部分的高度,应经常拉线检查，以保持砌体通顺、平直，防止砌成“螺丝”墙。

2.5.4 基础大放脚砌至基础上部时，要拉线检查轴线及边线，保证基础墙身位置正确。

关于轴线的引测

上一篇：钢筋基本算法，学...下一篇：85条高级AutoCAD...|返回日志列表[转]关于轴线的引测删除编辑各位同仁都说了不少，现将我管理的一个高层建筑的施工测量方案附后供参考。

本工程为高层建筑，主体结构的施工测量控制是本工程测量的重点。

由三人组成的专职测量小组负责整个工程的施工放线工作。

测量工具配备齐全且重新经过检测，常州“大地”全站仪一台，激光垂线仪一台，DS3水准仪二台，5m塔尺三根。

整个施工测量分三阶段进行，即基础施工阶段、主体施工阶段、装饰施工阶段。

一、施工测量准备1、认真熟悉设计文件，掌握和复算基础工程各轴线标高的关系与数据元素。

2、编制起算控制点，分解设计文件主轴线，关键部位的平面，高程数据表，并严格进行校对和复算。

3、根据现场实际情况，编制测量实施计划和方案并通过业主和监理审批。

4、技术交底层层落实，包括施工工艺和质量要求。

5、定位依据点的校测：根据规划办提供的规划红线及建设方提供的定位依据点作为建筑定位的基准点。

施测前，校核依据点间的相对位置及坐标关系是否正确。

定位依据点的校测，采用常州“大地”全站仪，精确测角、丈量并依据图绝对坐标，计算出相对位置与实测值校核，符合要求后方可施工测量。

6、水准点的校测：对给定的水准点，采用DS3水准仪，往返复测，前后视距尽量等长以确保精度，若实测高差平均值与给定高差值之差小于±5 时（n为实测站数）或±20 （L为测线长度，km为单位）所给水准点符合要求。

二、控制网的建立1、平面控制网的建立由于本工程1#楼和2#楼组合体为异型，带有200度的夹角边。

为了保证该工程定位准确，首先利用智能全站仪，依据测绘管理部门提供的1#、2#楼的各个控制点和建设单位提供的座标TP001（.X=65420.227；Y=53381.699），TP002（X=65385893；Y=53474.317），V0101（X=65293.909；Y=53283.947）；进行定位测量桩位角度，距离复测，符合点位限差要求后，再测设建筑物主轴控制线上（至少从纵横两条），2、高程控制网的建立该工程高程控制点，根据业主移交的±0.000=，采用DS3水准仪分别沿正反方向将±0.000点转测至栋建筑物各角点并测设至起始点，形成相同的闭合抄测路线，两次抄测误差满足规范要求后，取两次结果平均值作为建筑施工的高程控制点。

控制网测量方案

一、工程概况天津滨海新区大港地产开发公司总投资的大港地产开发公司溪谷林苑住宅小区（一区）项目总建筑面积为12440.14平方米，由45号楼、46号楼、57号楼、58号楼、67号楼、68号楼、75号楼、76号楼组成。

其中，地上总建筑面积为8576.16平方米，地下总建筑面积为3863.97平方米，具体如下：分号项目名称单位面积（㎡）栋数结构形式层数建筑高度（m）占地面积（㎡）地下建筑面积（㎡）地上建筑面积（㎡）01 45#楼502.61 558.49 1225.97 1 异型柱结构3 14.7002 46#楼575.73 575.73 1270.03 1 异型柱结构3 14.7003 57#楼422.92 468.31 1028.17 1 异型柱结构3 14.7004 58#楼422.92 469.48 1028.17 1 异型柱结构3 14.7005 67#楼422.92 468.31 1028.17 1 异型柱结构3 14.7006 68#楼422.92 469.48 1028.17 1 异型柱结构3 14.7007 75#楼399.59 429.79 983.74 1 异型柱结构3 14.7008 76#楼399.59 424.39 983.74 1 异型柱结构3 14.70合计3569.2 3863.97 8576.16 8本方案为工程测量专项方案，主要包括平面控制测量，高程控制测量，构件安装测量，沉降观测。

二、测量仪器的选用（1）测量中所用的仪器和钢尺等器具，根据有关规定，送到具有检验资质的检测厂家进行检验，检验合格后方可投入使用。

现场测量仪器一览表序号器具名称型号单位数量量测精度1 索佳全站仪Set2 130R 台 1 2" 2+2ppm2 经纬仪J2 台 1 2"3 水准仪DS32 台 1 2mm/km4 水准尺5米塔尺把 25 钢尺50m签定钢卷尺把 26 对讲机Telt 台 4 3km7 电脑惠普台 1测量需要的辅助工具和材料:8磅锤1把，红油漆3桶，毛笔10支，HB铅笔10支，15mm水泥钉1盒，铁锹1把，木桩若干。

工程测量与监测施工专项方案(收藏)

工程测量与监测施工专项方案（收藏）（2）基准点的交接与校核测量工作实施前与监理工程师进行基准点交接桩，要求所有桩位现场确认，索取点之记录和成果表，填写交接桩记录，并对基准点进行复测，其测量方法及精度与原等级测量的技术要求相同。

复测测量成果与原成果比较其误差小于原等级中误差的两倍。

复测结束在规定时间向提交复核测量报告。

复核测量报告在监理工程师审核期间，测量人员不得在现场进行施工放样。

控制桩位必须用混凝土保护，地面以上设醒目的围护栏杆，防止施工机具车辆碰压。

（2）二级控制网建立依据基准点和测量的坐标，以及施工现场平面图和肇庆市一级控制点的标高和坐标，在建筑结构周围引二级测量控制点，建立二级控制网，作为外控法测控钢结构控制点和建立三级控制网的控制点。

（3）三级控制网加密根据二级控制网在建筑结构内部布设三级控制网点，布置三级控制点原则为相邻两测控点之间间距约为40米，用于钢结构内控法测控钢结构安装、楼层胎架拼装等测量。

1.1 地上结构工程测量1、轴线控制测量轴线内控点的布设：轴线内控点的平面布设在正负零底板上，埋设铁件并与钢筋桁架楼板钢筋焊接牢固。

预埋铁件由钢板制作而成。

待预埋件埋设完毕后，将内控点所在纵横轴线分别投测到预埋铁件上，并用全站仪进行坐标校核，精度合格后作为平面控制依据。

预埋件及预埋件埋设方法如下：2、施工层放线施工层放线时，应先在结构平面上校核投测轴线，闭合后再细部放线。

室内应把建筑物轮廓轴线和电梯井轴线的投测作为关键部位。

为了有效控制各层轴线误差在允许范围内，并达到在装修阶段仍能以结构控制线为依据测定，要求在施工层的放线中弹放所有细部轴线，墙体边线、门窗洞口边线等。

1.1 装饰工程施工测量1、轴线的恢复和引测（1）轴线恢复前对每条轴线的相对距离、角度进行校核，方法为：用钢尺直接丈量距离，用经纬仪测量轴线、轴线控制线之间的角度。

（2）在施工中被砂浆覆盖和因为时间久而模糊的轴线、轴线控制线，把面层的附着物清理干净，用墨线重新弹出，用于隔墙的平面位置控制。

「砌体工程课后思考题2 (1)」

第一章导引课后思考题：１.结合“因地制宜、因材致用”原则,分别谈一下各种砌体材料的特点、应用要求。

答：砖,砌块，石材，砂浆特点：砖,形式多样,强度较高，材料来源广泛。

砌块，形式多，应用广泛。

石材,强度高,抗冻，抗气,抗磨，抗蚀，大气稳定性好。

应用要求：强度,抗冻性,耐久性2．以一个典型的分析古建筑为例，分析其可靠性以及能够保存至今的原因。

答：应县木塔：木结构有一个好处,就是榫卯相接是一个柔性节点,木材相比混凝土也算是有一定弹性的。

与混凝土和石材不同，刚性节点在一定程度上强度较高，弹性使得木结构在地震或者台风中不那么容易死翘。

古代斗拱结构是受力非常合理的木结构,，是匠人非常有智慧的发明之一。

木材本身容易取得，易于加工，工期短，强度上也令人满意。

所以，能够保存至今３.常见的砌体结构主要应用于建筑物的什么构件?为什么？答：主要应用于建筑物的墙体构建。

优点:１、大孔隙率,良好的吸声性能、吸湿与散湿性能2、保温隔热性能较好，热稳定性较好缺点：1、砌体结构的抗压强度较高而抗拉强度很低２、刚性材料变形敏感，抗变形性能较差3、复杂多样的线膨胀系数４.如何切实有效地提高墙体的稳定性、耐久性和抗震性？答：墙体设置圈梁，灌混凝土构造柱,设置拉结筋,建设配筋砌体５.搜集资料分析,我国地震灾后建筑物损坏造成人员伤亡的主要原因，以及如何评估震后建筑物的安全可靠性呢？答：地震对建筑物的破坏,主要是由地震力通过地震波起作用的,即纵波地震力使建筑物上下颠簸,引起建筑物的纵向结构松动,随后横波地震力再使建筑物发生水平方向的结构破坏，从而造成建筑物的破坏甚至倒塌,造成人员的伤亡。

可靠性:建筑物在规定时间内,在规定的条件，完成预定功能的能力,包括结构的适用性和耐久性安全性:结构在规定的条件下,应能承受可能出现的各种荷载作用，外加变形和外加约束的作用。

6.不同材料之间为何会出现裂缝?该如何克服这种缺陷呢？答：不同材料的热胀冷缩，线膨胀系数多不同,协同工作性能差，在外界条件变化时,容易出现裂缝防治措施是:为减少收缩，砌块出池后应有足够的静止时间（30～50d）;清除砌块表面脱模剂和粉尘等;采用粘接力强、和易性较好的砂浆砌筑，控制铺灰长度和灰缝厚度；设置心柱、圈梁、伸缩缝，在温度、收缩比较敏感的部位局部配置水平钢筋。

测量方案

施工测量与监测方案5.1 位置及标高测量方案5.1.1 总体思路1)平面控制网分总控制网和轴线控制网一级测设。

2)首先建立以业主提供的控制点为基准的总控制网，采用全站仪导线法测量。

3)根据一级控制网建立建筑物轴线控制网。

地下施工平面测量采用外控法，在基坑外围建立控制网；地上施工平面测量均采用内控法，将轴线控制网投测在首层楼面上，用激光垂准仪将控制点整体同步传递，并采用外控法进行校核。

4)高程采用悬吊钢尺法进行传递。

高程控制网布设成闭合环形，采用数字水准仪进行数次往返闭合测量，经平差后作为施工水准网。

5.1.2 测量依据1) 国家地方现有规范。

2) 业主提供的有关测量资料,设计资料及相关技术文件、施工规范等。

5.1.3 测量准备施工测量准备工作包括图纸的审核，测量定位依据点的交接与校核，人员的组织及测量仪器的选择、检定与校核，测量方案的编制、论证与数据准备，工程重点、难点的分析与应对措施。

5.1.4 主要测量仪器见表7.2-1。

测量工作实施前与业主进行基准控制点(网)书面和现场交接，对业主提供的平面和高程控制点的测量成果资料和现场控制点(网)进行复测，并将复测成果报业主和监理审核。

5.1.7 布设原则及精度1) 平面控制从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。

2) 轴线控制网的布设根据设计总平面图、现场施工平面布置图等进行。

3) 控制点选在通视条件良好、安全、易保护的地方。

4) 平面控制网的精度技术指标必须符合表7.2-3的规定：具车辆碰压，见图7.2-1。

5.1.8 平面总控制网平面轴线控制网分地下施工阶段和地上施工阶段两部分进行投测，用全站仪导线法测量。

其中地下室控制点在建筑物外侧布设点位，距轴线距离具体按照现场情况定,。

主体结构施工阶段，分别在各单体建筑物内设置控制点，建立控制网，逐层向上引测。

5.1.9 高程控制网的建立 1) 控制点的埋设高程控制网以业主提供的场区水准基点为依据，在地下室施工阶段和地上施工阶段的平面总控制网点上形成环形闭合水准路线。

施工测量方案

施工测量方案一、轴线控制桩的校测1、在建筑物基础施工过程中，对轴线控制桩每月复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。

2、校测仪器采用测量精度2″级、测距精度2mm+2ppm 的全站仪。

二、平面放样测量1、轴线投测。

平面楼层混凝土浇筑并凝固达到一定强度后，现场测量人员根据基坑边上的轴线控制桩，将J2 经纬仪架设在控制桩位上，经对中、整平后，后视同一方向桩(轴线标志)，将控制轴线投测到作业面上。

然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部线。

控制轴线标识示例：2、圆弧控制线放样。

圆弧线放样根据纵横轴线控制线进行，首先计算圆弧弦点与纵、横轴线的间距和垂距，然后以纵横轴线为依据放样弦点，最后将弦点连成弦线组成近似圆弧。

3、当每一层平面或每一施工段测量放线完后，必须进行自检，自检合格后及时填写楼层放线记录表、施工测量放线报验表并报监理验线，验线合格后，进行下一步施工。

三、支立模板时的测量控制1、中心线及标高的测设根据轴线控制点将中心线测设在靠近墙体底部的楼层平面上，并在露出的钢筋上抄测出楼层+500mm 或+1000mm 标高线，控制模板平面位置及高度。

2、模板垂直度检测模板支立好后，利用吊线坠法校核模板的垂直度，并通过检查线坠与轴线间距离，来校核模板的位置。

四、±0.00 以下结构施工中的标高控制1、高程控制点的联测。

在向基坑内引测标高时，首先联测高程控制网点。

经联测确认无误后，方可向基坑内引测所需的标高。

2、基坑标高基准点的引测方法：以现场高程控制点为依据，采用S3水准仪以中丝读数法往基坑测设附合水准路线，将高程引测到基坑施工面上。

标高基准点用红油漆标注在基坑侧面上，并标明数据。

3、施工标高点的测设。

施工标高点的测设是以引测到基坑的标高基准点为依据，采用水准仪以中丝读数法进行。

施工标高点测设在墙、柱外侧立筋上，并用红油漆作好标记。

±0.00 以上施工测量一、平面控制测量本工程各建筑物±0.00 以上的轴线传递用激光经纬仪竖向投测法进行。

建筑工程测量方格网布置及施工过程轴线控制

(5) 点的埋设要方便，造价经济。
一、建筑方格网设计
4. 主轴线设计轴线点位置，应在总平面图上进行设计确定，应满足：
1）主轴线应尽量位于场地中央，主轴线的定位点一般应不少于三个（包括轴线交点）。
2）纵横轴线要互相垂直，若纵轴线较长时，横轴线应酌情加密，纵横轴线的长度能控制整个建筑物场地的范围。
三、施工过程轴线控制
1. 桩位放样 2. 基坑与基础放样 3. 建筑物基础上的平面控制
一、建筑方格网设计
1. 施工坐标系统在设计总平面图上，建筑物的平面位置系用施工坐标系
统的坐标来表示。坐标轴的方向与主建筑物轴线的方向相平行，坐标原点应虚设在总平面图西南角上，使所有建筑物坐标皆为正值。施工坐标系统与测量坐标系统之间关系的数据由设计书中给出。
一、建筑方格网设计
2. 设计的准备工作 1）收集绘有设计的核已有的全施工图设计的总平面图，在
图上应附有坐标和高程。
2）收集建筑物场地的测量控制网资料。 3）了解定线的精度要求
一、建筑方格网设计
3. 方格网布设原则
建筑方格网的建立原则，由整体到局部，其程序一般采用先作整个控制建筑场地的主轴线，然后按各个局部不同精度要求来建立方格网，在布设时应注意下列要求：
3）主轴线中，纵横轴各个端点应布置在场区的边界上，为便于恢复施工过程中损坏的轴线点，必要时主轴线各个端点可布置在场区外的延长线上。
4）为便于定线。量距和标石保护，轴线点不要落在建筑物上，各种管线上和道路中。
二、建筑方格网的测设
1．建筑方格网点初步定位建筑方格网在测量之前，应以业主提供的基准点为依据，将方
一、建筑方格网设计
3）点位布置：便于方格网测量和施工定线需要来考虑，布设在建筑物周围、次要通道上或空隙处。坐标数值最好是5或l0m的整倍数，不要零数。

测量工程

测量工程本工程的测量工程主要包括：⑴平面控制主轴线引测验收；⑵地上结构楼层放线测量及垂直度控制；⑶高程控制点引测、地上结构高程控制。

1、平面控制主轴线引测根据规划部分提供的座标控制点和建设单位提供的规划总平面图，在土方开挖前根据现场勘察确定建筑轴线控制网的布置，按建筑物的轴线方向，分别测几条相互垂直的控制主轴线，在确定不会位移的物体上设置控制标志，建筑物四大角为四个轴线点，用经纬仪投测到基坑外各控制桩上，用红本角漆标志控制点，并加以妥善保护，作为以后进行引测的依据。

在施测过程中严格按《工程测量规范》（GB50026-93）及《建筑变形测规程》（JGJ/TB-97）要求执行，测量中各经向角必须用正倒镱定点，以控制测点误差。

定位放线后，必须作闭合检查，自检无误后作好定位放线记录，由监理工程师和业主复核，签字生效后方可使用，并请规划部门验线。

建筑物围护结构封闭前，应根据施工需要将外部控制点转移至内部，保证可以和内部控制点通视，由外向内引测时，其投点误差，一级不应超过2mm，二级不应超过3mm。

2、地上结构施工放测（1）地上各层结构施工，先根据地面上控制轴线桩点，用经纬仪按“外控法”主控轴线投测到施工层；（2）根据主控制轴线和设计图规定完尺寸，确定各轴线及其上各柱位置；（3）以轴线为依据，按柱墙，梁板截面尺寸定模及边线，并用经纬仪控制垂直度。

3、高程控制点引测，地上结构高程控制（1）在开工前，要根据建设单位提供的水准基准点，用精密水准仪NI00SA将水准点引测到基坑开挖线以外，在建筑物外四周视线良好位置设置四个水准控制点，做好保护工作，该点每月核查一次。

（2）土方开挖后，水准点要引入基坑内，在边坡四周设置标高控制桩，用以严格控制基底，垫层和砼底板的标高。

（3）底层结构完后，将水准点引至柱体上±0.000处，楼层标高控制以此为基准，用经纬仪向施工层投测并用钢尺向上传递。

每层砼浇筑前主体施工时，要在柱子钢筋上标识结构50线，层面施工时要预焊钢筋头，作为楼板砼上表面标高的控制依据。
