液压泵、液压马达国家质量标准

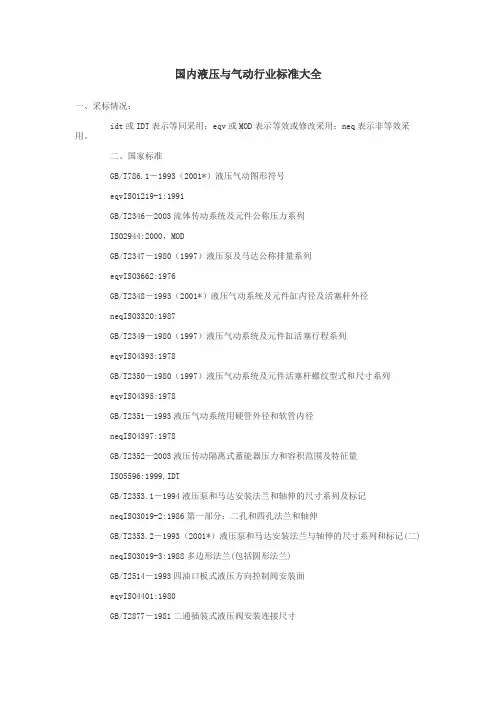

国内液压与气动行业标准大全解读
国内液压与气动行业标准大全一、采标情况：idt或IDT表示等同采用；eqv或MOD表示等效或修改采用；neq表示非等效采用。
二、国家标准GB/T786.1－1993（2001*）液压气动图形符号eqvISO1219-1:1991GB/T2346－2003流体传动系统及元件公称压力系列ISO2944:2000，MODGB/T2347－1980（1997）液压泵及马达公称排量系列eqvISO3662:1976GB/T2348－1993（2001*）液压气动系统及元件缸内径及活塞杆外径neqISO3320:1987GB/T2349－1980（1997）液压气动系统及元件缸活塞行程系列eqvISO4393:1978GB/T2350－1980（1997）液压气动系统及元件活塞杆螺纹型式和尺寸系列eqvISO4395:1978GB/T2351－1993液压气动系统用硬管外径和软管内径neqISO4397:1978GB/T2352—2003液压传动隔离式蓄能器压力和容积范围及特征量ISO5596:1999,IDTGB/T2353.1－1994液压泵和马达安装法兰和轴伸的尺寸系列及标记neqISO3019-2:1986第一部分：二孔和四孔法兰和轴伸GB/T2353.2－1993（2001*）液压泵和马达安装法兰与轴伸的尺寸系列和标记(二)neqISO3019-3:1988多边形法兰(包括圆形法兰)GB/T2514－1993四油口板式液压方向控制阀安装面eqvISO4401:1980GB/T2877－1981二通插装式液压阀安装连接尺寸GB/T2878－1993液压元件螺纹连接油口型式和尺寸neqISO6149:1980GB/T2879－1986液压缸活塞和活塞杆动密封沟槽型式、尺寸和公差neqISO5597:1987GB/T2880－1981液压缸活塞和活塞杆窄断面动密封沟槽尺寸系列和公差GB/T3452.1－1992液压气动用O形橡胶密封圈尺寸系列及公差neqISO3601-1:1988GB/T3452.2－1987O形橡胶密封圈外观质量检验标准GB/T3452.3－1988液压气动用O形橡胶密封圈沟槽尺寸和设计计算准则neqISO/DIS3601-2GB/T3766－2001液压系统通用技术条件eqvISO4413:1998GB/T6577－1986液压缸活塞用带支承环密封沟槽型式、尺寸和公差neqISO6547:1981GB/T6578－1986液压缸活塞杆用防尘圈沟槽型式、尺寸和公差neqISO6195:1986GB/T7932－2003气动系统通用技术条件ISO4414:1998，IDTGB/T7934－1987二通插装式液压阀技术条件GB/T7935－1987液压元件通用技术条件neqNFPAT310.3GB/T7936－1987液压泵、马达空载排量测定方法neqISO/DP8426(1988版)GB/T7937－2002液压气动用管接头及其相关元件公称压力系列neqISO4399:1995GB/T7938－1987液压缸及气缸公称压力系列neqISO3322:1975GB/T7939－1987液压软管总成试验方法neqISO6605:1986GB/T7940.1－2001气动五气口气动方向控制阀第一部分：不带电气接头的安装面idtISO5599-1:1989GB/T7940.2－2001气动五气口气动方向控阀第二部分：带电气接头的安装面idtISO5599-2:1990GB/T7940.3－2001气动五气口气动方向控制阀第三部分功能识别编码体系idtISO5599-3:1990GB/T8098－2003液压传动带补偿的流量控制阀安装面ISO6263：1997，MODGB/T8099－1987液压叠加阀安装面neqISO4401-1980GB/T8100－1987板式联接液压压力控制阀（不包括溢流阀）、顺序阀、neqISO/DIS5781(1987)卸荷阀、节流阀和单向阀安装面GB/T8101－2002液压溢流阀安装面ISO6264:1998，MODGB/T8102－1987缸内径8～25mm的单杆气缸安装尺寸neqISO6432:1985GB/T8104－1987流量控制阀试验方法neqISO/DIS6403(1988)GB/T8105－1987压力控制阀试验方法neqISO/DIS6403(1988)GB/T8106－1987方向控制阀试验方法neqISO/DIS6403(1988)GB/T8107－1987液压阀压差—流量特性试验方法neqISO/DIS4411(1986)GB/T9065.1－1988液压软管接头连接尺寸扩口式GB/T9065.2－1988液压软管接头连接尺寸卡套式GB/T9065.3－1988液压软管接头连接尺寸焊接式或快换式GB/T9094－1988（1997）液压缸气缸安装尺寸和安装型式代号eqvISO6099:1985GB/T9877.1－1988旋转轴唇形密封圈结构尺寸系列第一部分内包骨架旋转轴唇形密封圈GB/T9877.2－1988旋转轴唇形密封圈结构尺寸系列第二部分外露骨架旋转轴唇形密封圈GB/T9877.3－1988旋转轴唇形密封圈结构尺寸系列第三部分装配式旋转轴唇形密封圈GB/T14034－199324°非扩口液压管接头连接尺寸GB/T14036－1993液压缸活塞杆端带关节轴承耳环安装尺寸neqISO6982:1982GB/T14038－1993（2001）气缸气口螺纹neqISO7180:1986GB/T14039－2002液压传动油液固体颗粒污染等级代号ISO4406:1999，MODGB/T14041.1－1993液压滤芯结构完整性检验方法neqISO2942:1974GB/T14041.2－1993液压滤芯材料与液体相容性检验方法neqISO2943:1974GB/T14041.3－1993（2001）液压滤芯抗破裂性检验方法neqISO2941:1974GB/T14041.4－1993（2001）液压滤芯额定轴向载荷检验方法neqISO3723:1976GB/T14042－1993（2001）液压缸活塞杆端柱销式耳环安装尺寸neqISO6981:1982GB/T14043－1993液压控制阀安装面标识代号eqvISO5783:1981GB/T14513－1993（2001）气动元件流量特性的测定neqISO/DIS6358(1989)GB/T14514.1－1993（2001）气动管接头试验方法neqJIS8381-85GB/T14514.2－1993（2001）气动快换接头试验方法neqISO6150:1988GB/T15242.1－1994（2001）液压缸活塞和活塞杆动密封装置用同轴密封件尺寸系列和公差GB/T15242.2－1994（2001）液压缸活塞和活塞杆动密封装置用支承环尺寸系列和公差GB/T15242.3－1994（2001）液压缸活塞和活塞杆动密封装置用同轴密封neqISO7425-1:1988ISO7425-2:1989件安装沟槽尺寸和公差GB/T15242.4－1994（2001）液压缸活塞活塞杆动密封装置用支承环安装沟槽尺寸和公差GB/T15622－1995（2001）液压缸试验方法neqJISB8354-1985GB/T15623.1－2003液压传动电调制液压控制阀第1部分：ISO10770-1:1998，MOD四通方向流量控制阀试验方法GB/T15623.2－2003液压传动电调制液压控制阀第1部分：ISO10770-2:1998，MOD三通方向流量控制阀试验方法GB/T17446－1998流体传动系统及元件术语idtISO5598:1985GB/T17483－1998液压泵空气传声噪声级测定规范eqvISO4412-1:1991GB/T17484－1998液压油液取样容器净化方法的鉴定和控制idtISO3722:1976GB/T17485－1998液压泵、马达和整体传动装置参数定义和字母符号idtISO4391:1983GB/T17486－1998液压过滤器压降流量特性的评定idtISO3968:1981GB/T17487－1998四油口和五油口液压伺服阀安装面idtISO10372:1992GB/T17488－1998液压滤芯流动疲劳特性的验证idtISO3724:1976GB/T17489－1998液压颗粒污染分析从工作系统管路中提取液样idtISO4021:1992GB/T17490－1998液压控制阀油口、底板、控制装置和电磁铁的标识idtISO9461:1992GB/T17491－1998液压泵、马达和整体传动装置稳态性能的测定idtISO4409:1986GB/T18853－2002液压传动过滤器评定滤芯过滤性能的多次通过方法ISO16889:1999，MODGB/T18854－2002液压传动液体自动颗粒计数器的校准ISO11171:1999，MOD三、行业标准JB/T2184－1977液压元件型号编制方法JB/T5120－2000摆线转阀式全液压转向器JB/T5919－1991（2001）曲轴连杆径向柱塞液压马达安装法兰与轴伸尺寸和标记(一) JB/T5920.1－1991（2001）内曲线(向外作用)式低速大扭矩液压马达安装法兰和轴伸的尺寸系列第一部分20～25MPa的轴转马达JB/T5921－1991（2001）液压系统用冷却器基本参数JB/T5922－1991液压二通插装阀图形符号JB/T5923－1997气动气缸技术条件neqJISB83771991JB/T5924－1991参照NFPA/T2.6.1M-1974液压元件压力容腔体的额定疲劳压力和额定静态压力验证方法JB/T5963－1991二通、三通、四通螺纹式插装阀阀孔尺寸JB/T5967－1991（2001）气动元件及系统用空气介质质量等级JB/T6375－1992（2001）气动阀用橡胶密封圈尺寸系列和公差JB/T6376－1992（2001）气动阀用橡胶密封圈沟槽尺寸和公差JB/T6377－1992（2001）气动气口连接螺纹型式和尺寸JB/T6378－1992（2001）气动换向阀技术条件JB/T6379－1992（2001）参照ISO6431:1992缸内径32～320mm的可拆式单杆气缸安装尺寸JB/T6656－1993（2001）气缸用密封圈安装沟槽型式、尺寸和公差JB/T6657－1993（2001）气缸用密封圈尺寸系列和公差JB/T6658－1993（2001）气动用O形橡胶密封圈沟槽尺寸和公差JB/T6659－1993（2001）气动用O形橡胶密封圈尺寸系列和公差JB/T6660－1993（2001）气动用橡胶密封圈通用技术条件JB/T7033－1993（2001）参照ISO9110-1:1990液压测量技术通则JB/T7034－1993液压隔膜式蓄能器型式和尺寸JB/T7035.1－1993液压囊式蓄能器型式和尺寸A型JB/T7035.2－1993液压囊式蓄能器型式和尺寸AB型JB/T7036－1993液压隔离式蓄能器技术条件JB/T7037－1993液压隔离式蓄能器试验方法JB/T7038－1993液压隔离式蓄能器壳体技术条件JB/T7039－1993液压叶片泵技术条件JB/T7040－1993液压叶片泵试验方法JB/T7041－1993液压齿轮泵技术条件JB/T7042－1993液压齿轮泵试验方法JB/T7043－1993液压轴向柱塞泵技术条件JB/T7044－1993液压轴向柱塞泵试验方法JB/T7046－1993（2001）参照NFPA/T3.4.7M-1975液压蓄能器压力容腔体的额定疲劳压力和额定静态压力验证方法JB/T7056－1993（2001）气动管接头通用技术条件JB/T7057－1993（2001）调速式气动管接头技术条件JB/T7058－1993（2001）快换式气动管接头技术条件JB/T7373－1994（2001）齿轮齿条摆动气缸JB/T7374－1994气动空气过滤器技术条件JB/T7375－1994气动油雾器技术条件JB/T7376－1994气动空气减压阀技术条件JB/T7377－1994（2001）缸内径32～250mm整体式单杆气缸安装尺寸eqvISO6430:1992JB/T7857－1995（2001）液压阀污染敏感度评定方法JB/T7858－1995（2001）液压元件清洁度评定方法及液压元件清洁度指标JB/T7938－1999液压泵站油箱公称容量系列JB/T7939－1999单活塞杆液压缸两腔面积比eqvISO7181:1991JB/T8727－1998液压软管总成JB/T8728－1998低速大扭矩液压马达JB/T8729.1－1998液压多路换向阀技术条件JB/T8729.2－1998液压多路换向阀试验方法JB/T8884－1999**（JB/Z347－89）气动元件产品型号编制方法JB/T8885－1999**（ZBJ22008-88）液压软管总成技术条件JB/T9157－1999液压气动用球涨式堵头安装尺寸JB/T10205－2000液压缸技术条件JB/T10206－2000摆线液压马达JB/T10364－2002液压单项阀JB/T10365－2002液压电磁换向阀JB/T10366－2002液压调速阀JB/T10367－2002液压减压阀JB/T10368－2002液压节流阀JB/T10369－2002液压手动及滚轮换向阀JB/T10370－2002液压顺序阀JB/T10371－2002液压卸荷溢流阀JB/T10372－2002液压压力继电器JB/T10373－2002液压电液动换向阀和液动换向阀JB/T10374－2002液压溢流阀。
液压标准
一、采标情况：idt或IDT表示等同采用；eqv或MOD表示等效或修改采用；neq表示非等效采用。
二、国家标准GB/T 786.1－1993（2001*）液压气动图形符号eqv ISO 1219-1:1991GB/T 2346－2003 流体传动系统及元件公称压力系列ISO 2944:2000，MODGB/T 2347－1980（1997）液压泵及马达公称排量系列eqv ISO 3662:1976GB/T 2348－1993（2001*）液压气动系统及元件缸内径及活塞杆外径neq ISO 3320:1987GB/T 2349－1980（1997）液压气动系统及元件缸活塞行程系列eqv ISO 4393:1978GB/T 2350－1980（1997）液压气动系统及元件活塞杆螺纹型式和尺寸系列eqv ISO 4395:1978GB/T 2351－1993 液压气动系统用硬管外径和软管内径neq ISO 4397:1978GB/T 2352—2003 液压传动隔离式蓄能器压力和容积范围及特征量ISO 5596:1999,IDTGB/T 2353.1－1994 液压泵和马达安装法兰和轴伸的尺寸系列及标记neq ISO 3019-2:1986 第一部分：二孔和四孔法兰和轴伸GB/T 2353.2－1993（2001*）液压泵和马达安装法兰与轴伸的尺寸系列和标记(二)neq ISO 3019-3:1988 多边形法兰(包括圆形法兰)GB/T 2514－1993 四油口板式液压方向控制阀安装面eqv ISO 4401:1980GB/T 2877－1981 二通插装式液压阀安装连接尺寸GB/T 2878－1993 液压元件螺纹连接油口型式和尺寸neq ISO 6149:1980GB/T 2879－1986 液压缸活塞和活塞杆动密封沟槽型式、尺寸和公差neq ISO 5597:1987GB/T 2880－1981 液压缸活塞和活塞杆窄断面动密封沟槽尺寸系列和公差GB/T 3452.1－1992 液压气动用O形橡胶密封圈尺寸系列及公差neq ISO 3601-1:1988GB/T 3452.2－1987 O形橡胶密封圈外观质量检验标准GB/T 3452.3－1988 液压气动用O形橡胶密封圈沟槽尺寸和设计计算准则neq ISO/DIS 3601-2GB/T 3766－2001 液压系统通用技术条件eqv ISO 4413: 1998GB/T 6577－1986 液压缸活塞用带支承环密封沟槽型式、尺寸和公差neq ISO 6547:1981GB/T 6578－1986 液压缸活塞杆用防尘圈沟槽型式、尺寸和公差neq ISO 6195:1986GB/T 7932－2003 气动系统通用技术条件ISO 4414:1998，IDTGB/T 7934－1987 二通插装式液压阀技术条件GB/T 7935－1987 液压元件通用技术条件neq NFPA T 310.3GB/T 7936－1987 液压泵、马达空载排量测定方法neq ISO/DP 8426 (1988版)GB/T 7937－2002 液压气动用管接头及其相关元件公称压力系列neq ISO 4399:1995GB/T 7938－1987 液压缸及气缸公称压力系列neq ISO 3322:1975GB/T 7939－1987 液压软管总成试验方法neq ISO 6605:1986GB/T 7940.1－2001 气动五气口气动方向控制阀第一部分：不带电气接头的安装面idt ISO 5599-1:1989GB/T 7940.2－2001 气动五气口气动方向控制阀第二部分：带电气接头的安装面idt ISO 5599-2:1990GB/T 7940.3－2001 气动五气口气动方向控制阀第三部分：功能识别编码体系idt ISO 5599-3:1990GB/T 8098－2003 液压传动带补偿的流量控制阀安装面ISO 6263：1997，MODGB/T 8099－1987 液压叠加阀安装面neq ISO 4401-1980GB/T 8100－1987 板式联接液压压力控制阀（不包括溢流阀）、顺序阀、neq ISO/DIS 5781(1987) 卸荷阀、节流阀和单向阀安装面GB/T 8101－2002 液压溢流阀安装面ISO 6264:1998，MODGB/T 8102－1987 缸内径8～25mm的单杆气缸安装尺寸neq ISO 6432:1985GB/T 8104－1987 流量控制阀试验方法neq ISO/DIS 6403(1988)GB/T 8105－1987 压力控制阀试验方法neq ISO/DIS 6403(1988)GB/T 8106－1987 方向控制阀试验方法neq ISO/DIS 6403(1988)GB/T 8107－1987 液压阀压差—流量特性试验方法neq ISO/DIS 4411(1986)GB/T 9065.1－1988 液压软管接头连接尺寸扩口式GB/T 9065.2－1988 液压软管接头连接尺寸卡套式GB/T 9065.3－1988 液压软管接头连接尺寸焊接式或快换式GB/T 9094－1988（1997）液压缸气缸安装尺寸和安装型式代号eqv ISO 6099:1985GB/T 9877.1－1988 旋转轴唇形密封圈结构尺寸系列第一部分内包骨架旋转轴唇形密封圈GB/T 9877.2－1988 旋转轴唇形密封圈结构尺寸系列第二部分外露骨架旋转轴唇形密封圈GB/T 9877.3－1988 旋转轴唇形密封圈结构尺寸系列第三部分装配式旋转轴唇形密封圈GB/T 14034－1993 24°非扩口液压管接头连接尺寸GB/T 14036－1993 液压缸活塞杆端带关节轴承耳环安装尺寸neq ISO 6982:1982GB/T 14038－1993（2001）气缸气口螺纹neq ISO 7180:1986GB/T 14039－2002 液压传动油液固体颗粒污染等级代号ISO 4406:1999，MODGB/T 14041.1－1993 液压滤芯结构完整性检验方法neq ISO 2942:1974GB/T 14041.2－1993 液压滤芯材料与液体相容性检验方法neq ISO 2943:1974GB/T 14041.3－1993（2001）液压滤芯抗破裂性检验方法neq ISO 2941:1974GB/T 14041.4－1993（2001）液压滤芯额定轴向载荷检验方法neq ISO 3723:1976GB/T 14042－1993（2001）液压缸活塞杆端柱销式耳环安装尺寸neq ISO 6981:1982GB/T 14043－1993 液压控制阀安装面标识代号eqv ISO 5783:1981GB/T 14513－1993（2001）气动元件流量特性的测定neq ISO/DIS 6358(1989)GB/T 14514.1－1993（2001）气动管接头试验方法neq JIS 8381-85GB/T 14514.2－1993（2001）气动快换接头试验方法neq ISO 6150:1988GB/T 15242.1－1994（2001）液压缸活塞和活塞杆动密封装置用同轴密封件尺寸系列和公差GB/T 15242.2－1994（2001）液压缸活塞和活塞杆动密封装置用支承环尺寸系列和公差GB/T 15242.3－1994（2001）液压缸活塞和活塞杆动密封装置用同轴密封neq ISO 7425-1:1988ISO 7425-2:1989 件安装沟槽尺寸和公差GB/T 15242.4－1994（2001）液压缸活塞活塞杆动密封装置用支承环安装沟槽尺寸和公差GB/T 15622－1995（2001）液压缸试验方法neq JIS B 8354-1985GB/T 15623.1－2003 液压传动电调制液压控制阀第1部分：ISO 10770-1:1998，MOD 四通方向流量控制阀试验方法GB/T 15623.2－2003 液压传动电调制液压控制阀第1部分：ISO 10770-2:1998，MOD 三通方向流量控制阀试验方法GB/T 17446－1998 流体传动系统及元件术语idt ISO 5598:1985GB/T 17483－1998 液压泵空气传声噪声级测定规范eqv ISO 4412-1:1991GB/T 17484－1998 液压油液取样容器净化方法的鉴定和控制idt ISO 3722:1976GB/T 17485－1998 液压泵、马达和整体传动装置参数定义和字母符号idt ISO 4391:1983GB/T 17486－1998 液压过滤器压降流量特性的评定idt ISO 3968:1981GB/T 17487－1998 四油口和五油口液压伺服阀安装面idt ISO 10372:1992GB/T 17488－1998 液压滤芯流动疲劳特性的验证idt ISO 3724:1976GB/T 17489－1998 液压颗粒污染分析从工作系统管路中提取液样idt ISO 4021:1992GB/T 17490－1998 液压控制阀油口、底板、控制装置和电磁铁的标识idt ISO 9461:1992GB/T 17491－1998 液压泵、马达和整体传动装置稳态性能的测定idt ISO 4409:1986GB/T 18853－2002 液压传动过滤器评定滤芯过滤性能的多次通过方法ISO 16889:1999，MODGB/T 18854－2002 液压传动液体自动颗粒计数器的校准ISO 11171:1999，MOD三、行业标准JB/T 2184－1977 液压元件型号编制方法JB/T 5120－2000 摆线转阀式全液压转向器JB/T 5919－1991（2001）曲轴连杆径向柱塞液压马达安装法兰与轴伸尺寸和标记(一) JB/T 5920.1－1991（2001）内曲线(向外作用)式低速大扭矩液压马达安装法兰和轴伸的尺寸系列第一部分 20～25MPa的轴转马达JB/T 5921－1991（2001）液压系统用冷却器基本参数JB/T 5922－1991 液压二通插装阀图形符号JB/T 5923－1997 气动气缸技术条件neq JIS B83771991JB/T 5924－1991参照NFPA/T2.6.1M-1974 液压元件压力容腔体的额定疲劳压力和额定静态压力验证方法JB/T 5963－1991 二通、三通、四通螺纹式插装阀阀孔尺寸JB/T 5967－1991（2001）气动元件及系统用空气介质质量等级JB/T 6375－1992（2001）气动阀用橡胶密封圈尺寸系列和公差JB/T 6376－1992（2001）气动阀用橡胶密封圈沟槽尺寸和公差JB/T 6377－1992（2001）气动气口连接螺纹型式和尺寸JB/T 6378－1992（2001）气动换向阀技术条件JB/T 6379－1992（2001）参照ISO 6431:1992 缸内径32～320mm的可拆式单杆气缸安装尺寸JB/T 6656－1993（2001）气缸用密封圈安装沟槽型式、尺寸和公差JB/T 6657－1993（2001）气缸用密封圈尺寸系列和公差JB/T 6658－1993（2001）气动用O形橡胶密封圈沟槽尺寸和公差JB/T 6659－1993（2001）气动用O形橡胶密封圈尺寸系列和公差JB/T 6660－1993（2001）气动用橡胶密封圈通用技术条件JB/T 7033－1993（2001）参照ISO 9110-1: 1990 液压测量技术通则JB/T 7034－1993 液压隔膜式蓄能器型式和尺寸JB/T 7035.1－1993 液压囊式蓄能器型式和尺寸 A型JB/T 7035.2－1993 液压囊式蓄能器型式和尺寸 AB型JB/T 7036－1993 液压隔离式蓄能器技术条件JB/T 7037－1993 液压隔离式蓄能器试验方法JB/T 7038－1993 液压隔离式蓄能器壳体技术条件JB/T 7039－1993 液压叶片泵技术条件JB/T 7040－1993 液压叶片泵试验方法JB/T 7041－1993 液压齿轮泵技术条件JB/T 7042－1993 液压齿轮泵试验方法JB/T 7043－1993 液压轴向柱塞泵技术条件JB/T 7044－1993 液压轴向柱塞泵试验方法JB/T 7046－1993（2001）参照NFPA/T3.4.7M-1975 液压蓄能器压力容腔体的额定疲劳压力和额定静态压力验证方法JB/T 7056－1993（2001）气动管接头通用技术条件JB/T 7057－1993（2001）调速式气动管接头技术条件JB/T 7058－1993（2001）快换式气动管接头技术条件JB/T 7373－1994（2001）齿轮齿条摆动气缸JB/T 7374－1994 气动空气过滤器技术条件JB/T 7375－1994 气动油雾器技术条件JB/T 7376－1994 气动空气减压阀技术条件JB/T 7377－1994（2001）缸内径32～250mm整体式单杆气缸安装尺寸eqv ISO 6430:1992JB/T 7857－1995（2001）液压阀污染敏感度评定方法JB/T 7858－1995（2001）液压元件清洁度评定方法及液压元件清洁度指标JB/T 7938－1999 液压泵站油箱公称容量系列JB/T 7939－1999 单活塞杆液压缸两腔面积比eqv ISO 7181:1991JB/T 8727－1998 液压软管总成JB/T 8728－1998 低速大扭矩液压马达JB/T 8729.1－1998 液压多路换向阀技术条件JB/T 8729.2－1998 液压多路换向阀试验方法JB/T 8884－1999**（JB/Z 347－89）气动元件产品型号编制方法JB/T 8885－1999**（ZBJ 22008-88）液压软管总成技术条件JB/T 9157－1999 液压气动用球涨式堵头安装尺寸JB/T 10205－2000 液压缸技术条件JB/T 10206－2000 摆线液压马达JB/T 10364－2002 液压单项阀JB/T 10365－2002 液压电磁换向阀JB/T 10366－2002 液压调速阀JB/T 10367－2002 液压减压阀JB/T 10368－2002 液压节流阀JB/T 10369－2002 液压手动及滚轮换向阀JB/T 10370－2002 液压顺序阀JB/T 10371－2002 液压卸荷溢流阀JB/T 10372－2002 液压压力继电器JB/T 10373－2002 液压电液动换向阀和液动换向阀JB/T 10374－2002 液压溢流阀液压气动标准目录GB/T 786.1－1993 液压气动图形符号GB/T 2346－1988 液压气动系统及元件公称压力系列GB/T 2347－1980 液压泵及马达公称排量系列GB/T 2348－1993 液压气动系统及元件缸内径及活塞杆外径GB/T 2349－1980 液压气动系统及元件缸活塞行程系列GB/T 2350－1980 液压气动系统及元件――活塞杆螺纹型式和尺寸系列GB/T 2351－1993 液压气动系统用硬管外径和软管内径GB/T 2352-1997 液压传动隔离式蓄能器压力和容积范围、特征量及标识GB/T 2353.1－1994 液压泵和马达安装法兰和轴伸的尺寸系列及标记第一部分：二孔和四孔法兰和轴伸GB/T 2353.2－1993 液压泵和马达安装法兰与轴伸的尺寸系列和标记(二)多边形法兰(包括圆形法兰)GB/T 2514－1993 四油口板式液压方向控制阀安装面GB/T 2877－1981 二通插装式液压阀安装连接尺寸GB/T 2878－1993 液压元件螺纹连接油口型式与尺寸GB/T 2879－1986 液压缸活塞和活塞杆动密封沟槽型式、尺寸和公差GB/T 2880－1981 液压缸活塞和活塞杆窄断面动密封沟槽尺寸系列和公差GB/T 3452.1－1992 液压气动用O形橡胶密封圈尺寸系列及公差GB/T 3452.2－1987 O形橡胶密封圈外观质量检验标准GB/T 3452.3－1988 液压气动用O形橡胶密封圈沟槽尺寸和设计计算准则GB/T 3766－1983 液压系统通用技术条件GB/T 3867.1－1983 液压---隔离式蓄能器胶囊(A型)型式和尺寸GB/T 3868－1983 液压隔离式蓄能器胶囊技术条件GB/T 5860－1986 液压快换接头尺寸和要求GB/T 5861－1986 液压快换接头试验方法GB/T 6577－1986 液压缸活塞用带支承环密封沟槽型式、尺寸和公差GB/T 6578－1986 液压缸活塞杆用防尘圈沟槽型式、尺寸和公差GB/T 7932－1987 气动系统通用技术条件GB/T 7934－1987 二通插装式液压阀技术条件GB/T 7935－1987 液压元件通用技术条件GB/T 7936－1987 液压泵、马达空载排量测定方法GB/T 7937－1987 液压气动用管接头及其附件公称压力系列GB/T 7938－1987 液压缸及气缸公称压力系列GB/T 7939－1987 液压软管总成试验方法GB/T 7940－1987 五气口气动方向控制阀安装面GB/T 8098－1987 板式液压流量控制阀安装面GB/T 8099－1987 液压叠加阀安装面GB/T 8100－1987 板式联接液压压力控制阀（不包括溢流阀）、顺序阀、卸荷阀、节流阀和单向阀安装面GB/T 8101－1987 板式联接液压溢流阀安装面GB/T 8102－1987 缸内径8～25mm的单杆气缸安装尺寸GB/T 8104－1987 流量控制阀试验方法GB/T 8105－1987 压力控制阀试验方法GB/T 8106－1987 方向控制阀试验方法GB/T 8107－1987 液压阀压差-流量特性试验方法GB/T 8606－1988 快换接头螺纹连接尺寸及要求GB/T 9065.1－1988 液压软管接头连接尺寸扩口式GB/T 9065.2－1988 液压软管接头连接尺寸卡套式GB/T 9065.3－1988 液压软管接头连接尺寸焊接式或快换式GB/T 9094－1988 液压缸气缸安装尺寸和安装型式代号GB/T 14036－1993 液压缸活塞杆端带关节轴承耳环安装尺寸GB/T 14034－1993 24°非扩口液压管接头连接尺寸GB/T 14038－1993 气缸气口螺纹GB/T 14039－1993 液压系统工作介质固体颗粒污染等级代号GB/T 14041.1－1993 液压滤芯结构完整性试验方法GB/T 14041.2－1993 液压滤芯材料与液体相容性试验方法GB/T 14041.3－1993 液压滤芯抗破裂性试验方法GB/T 14041.4－1993 液压滤芯额定轴向载荷试验方法GB/T 14042－1993 液压缸活塞杆端销式耳环安装尺寸GB/T 14043－1993 液压控制阀安装面标识代号GB/T 14513－1993 气动元件流量特性的测定GB/T 14514.1－1993 气动管接头试验方法GB/T 14514.2－1993 气动快换接头试验方法GB/T 15242.1－1994 液压缸活塞和活塞杆动密封装置用同轴密封件尺寸系列和公差GB/T 15242.2－1994 液压缸活塞和活塞杆动密封装置用支承环尺寸系列和公差GB/T 15242.3－1994 液压缸活塞和活塞杆动密封装置用同轴密封件安装沟槽尺寸和公差GB/T 15242.4－1994 液压缸活塞活塞杆动密封装置用支承环安装沟槽尺寸和公差GB/T 15622－1995 液压缸试验方法GB/T 15623－1995 电液伺服阀试验方法GB/T 16898－1997 难燃液压液使用导则GB/T 17446－1998 液压传动系统和元件术语GB/T 17483－1998 液压泵空气传声噪声级测定规范GB/T 17484－1998 液压油液取样容器净化方法的鉴定和控制GB/T 17485－1998 液压泵、马达和整体传动装置参数定义和字母符号GB/T 17486－1998 液压过滤器压降流量特性的评定GB/T 17487－1998 四油口和五油口液压伺服阀安装面GB/T 17488－1998 液压滤芯流动疲劳特性的验证GB/T 17489－1998 液压颗粒污染分析从工作系统管路中提取液样GB/T 17490－1998 液压控制阀油口、底板、控制装置和电磁铁的标识GB/T 17491－1998 液压泵、马达和整体传动装置稳态性能的测定注：以下括号内的标准号为废止的标准号，但其文本内容仍有效，使用时采用新标准号。
GB50231-2009机械设备安装工程施工及验收通用要求规范第二部分
《机械设备安装工程施工及验收通用规范》第二部分GB50231-20096液压、气动和润滑管道的安装6.1管子的准备6.1.1 液压、气动和润滑系统的管子及其附件均应进行检查，其材质、规格与数量应符合设计的要求。
6.1.2 液压、气动和润滑系统的管子宜采用机械切割；切口表面应平整，并应无裂纹、重皮、毛刺、凹凸和氧化物等；切口平面与管子轴线的垂直度偏差，应小于管子外径的1%，且不得大于3mm；断面的平面度，应小于等于1mm。
6.1.3 管端需要加工螺纹时，其螺纹应符合现行国家标准《普通螺纹管路系列》GB/T 1414；《普通螺纹基本牙型》GB/T 192、《普通螺纹基本尺寸》GBjT 196和《普通螺纹公差》GB/T 197的有关规定。
管端接头的加工，应符合卡套式、扩口式、插入焊接式等管接头的加工尺寸与精度的要求。
6.1.4 液压、气动、润滑系统管路应采用无缝弯头或冲压焊接弯头，其弯管应符合下列要求：1 液压、润滑系统管子应采用机械常温弯曲，气动系统管子宜采用机械常温弯曲；对大直径、厚壁管子采用热弯时，弯制后应保持管内的清洁度要求；2 管子的弯曲半径除耐油橡胶编织软管、合成树脂高压软管外，管子外径小于等于42mm时，弯曲半径宜大于等于管子外径的2.5倍；管子外径大于42mm 时，弯曲半径宜大于管子外径的3倍；3 管壁冷弯的壁厚减薄量不应大于壁厚的15%，热弯的壁厚减薄量不应大于壁厚的20%；4 弯制焊接钢管时，应使焊缝位于弯曲方向的侧面；5 管子外径小于30mm时，管子的短、长径比不应小于90%，并不得出现波纹和扭曲；管子外径大于等于30mm时，管子短、长径比不应小于80%，并不得有明显的凹痕及压扁现象。
6.2管道的焊接6. 2.1 管子焊接的坡日和对日，应符合下列要求：1 坡口的形式和尺寸，应符合设计的规定，无规定时，宜符合现行国家标准《工业金属管道工程施工及验收规范》GB 50235的有关规定；2 工、Ⅱ级焊缝和不锈钢的坡口，应采用机械方法加工；3 管子对接焊口应使内壁齐平；钢管内壁错边量不应超过壁厚的10%，且不应大于2mm；铜及铜合金、钛管内壁错边量不应超过壁厚的10%，且不应大于1mm；4 管子连接时，不得采用强力对口、加热管子和加偏心垫等方法消除接口端面的偏差。
JB-T 08728-1998 低速大扭矩液压马达
为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 786.1—93 液压气动 图形符号
GB 2346—88
液压气动系统及元件 公称压力系列
GB 2347—80
液压泵及马达公称排量系列
GB/T 2353.2—93 液压泵和马达安装法兰与轴伸尺寸系列与标记(二) 多边形法兰(包括圆形法
JB/T 2184—77 液压元件 型号编制方法
JB/T 5058—91 机械工业产品质量特性重要度分级导则
JB/T 7858—95 液压元件 清洁度评定方法及液压元件清洁度指标
3 定义
本标准采用下列定义。 3. 1 额定压力
额定工况下的压力。 3. 2 空载压力
机械工业部 1998-03-19 批准
测量点的位置移至距被试马达更远处，但必须考虑管路的压力损失。
8. 2. 2 温度测量点：设置在距离测压点(2～4) d (d 为管路通径)处，比测压点更远离被试马达。
8. 2. 3 噪声测量点：测量的位置和数量按 GB 3767—83 中 6.5 的规定。
8. 3 试验用油
8. 3. 1 粘度：40℃时的运动粘度为 42~47mm2/s (特殊要求另行规定)。
元件装配技术要求应符合 GB 7935—87 中的 1.5～1.8 的规定。 7. 4. 1 气密性
在气密性试验过程中不得有漏气现象。 7. 4. 2 内部清洁度
内部清洁度评定方法及清洁度指标应符合 JB/T 7858 的规定(指标见表 4)。 7. 5 外观要求
外观要求应符合 GB 7935—87 中 1.9～1.10 的规定。 表 4 低速大扭矩液压马达清洁度指标
流量% 转矩%
液压设备安装验收标准
机械设备安装工程施工及验收通用规范（GB50231---98）第六章液压、气动和润滑管道的安装本章适用于各类机械设备附属的或配套的液压、气动和润滑管道的安装。
第一节管子的准备第6．1．1条液压、气动和润滑系统的管子及管路附件均应进行检查，其材质、规格与数量应符合设计的要求。
第6．1．2条液压、气动和润滑系统的管子，宜用机械方法切割，切割的表面质量，管子焊接的坡口型式、加工方法和尺寸标准等，均应符合现行国家标准《工业管道工程施工及验收规范）的有关规定。
第6．1．3条在管口需要加工螺纹时，螺纹应符合现行国家标准《管路旋入端用普通螺纹尺寸系列》螺纹牙型应符合现行国家标准《普通螺纹基本牙型》、现行国家标准《普通螺纹基本尺寸》、现行国家标准《普通螺纹公差与配合》的规定。
管端接头的加工，应符合卡套式、扩口式、插入焊接式等管接头的加工尺寸与精度的要求。
第6．1．4条液压、润滑系统的管子，宜采用冷弯；气动系统的管子宜采用冷弯。
对大直径、厚壁的管子必须采用热弯时，弯制后应保持管内的清洁度要求。
第二节管道的焊接和安装第6．2．1条管道连接时，不得采用强力对口、加热管子加偏心垫或多层垫等方法来消除接口端面的偏差。
第6．2．2条工作压力等于或大于6．3 MPa的管道，其对口焊缝的质量，不应低于Ⅱ级焊缝标准；工作压力小于6．3 MPa的管道，其对口焊缝质量不应小于Ⅲ级焊缝标准。
第6．2．3条壁厚大于25mm的10号、15号和20号低碳钢管道在焊接前应进行预热，预热温度为100—200℃；当环境温度低于℃时，其他低碳钢管道亦应预热至有手温感；合金钢管道的预热按设计规定进行。
壁厚大于36mm的低碳钢、大于20mm的低合金钢、大于10mm的不锈钢管道，焊接后应进行与其相应的热处理。
第6．2．4条采用氩弧焊焊接或用氩弧焊打底时，管内宜通保护气体。
对下列焊缝，宜采用氩弧焊焊接或用氩弧焊打底，电弧焊填充：一、液压伺服系统管道焊缝；二奥氏体不锈钢管道焊缝；三、焊后对焊缝根部无法清理的液压、润滑系统管道的焊缝。
液压泵标准汇总
GB/T786.1‐1993(2001*) 液压气动图形符号GB/T2346‐2003 流体传动系统及元件公称压力系列GB/T2348‐1993(2001*) 液压气动系统及元件缸内径及活塞杆外径GB/T2349-1980(1997) 液压气动系统及元件缸活塞行程系列 （1980版现行没有1997版） GB/T2350-1980(1997) 液压气动系统及元件活塞杆螺纹型式和尺寸系列（1980版现行） GB/T2878-1993 液压元件螺纹连接油口型式和尺寸GB/T2879-1986 液压缸活塞和活塞杆动密封沟槽型式、尺寸和公差GB/T2880-1981 液压缸活塞和活塞杆窄断面动密封沟槽尺寸系列和公差 GB/T6577-1986 液压缸活塞用带支承环密封沟槽型式、尺寸和公差GB/T6578-1986 液压缸活塞杆用防尘圈沟槽型式、尺寸和公差GB/T7937-2002 液压气动用管接头及其相关元件公称压力系列GB/T7938-1987 液压缸及气缸公称压力系列GB/T9094-1988(1997) 液压缸气缸安装尺寸和安装型式代号GB/T9877.1-1988 旋转轴唇形密封圈结构尺寸系列第一部分内包骨架旋转轴唇形密封圈 GB/T9877.2-1988 旋转轴唇形密封圈结构尺寸系列第二部分外露骨架旋转轴唇形密封圈 GB/T9877.3-1988 旋转轴唇形密封圈结构尺寸系列第三部分装配式旋转轴唇形密封圈 GB/T14036-1993 液压缸活塞杆端带关节轴承耳环安装尺寸GB/T14042-1993(2001) 液压缸活塞杆端柱销式耳环安装尺寸 （1993版现行）GB/T15242.1‐1994(2001)液压缸活塞和活塞杆动密封装置用同轴密封件尺寸系列和公差（1994现行）GB/T15242.2‐1994(2001)液压缸活塞和活塞杆动密封装置用支承环尺寸系列和公差（1994现行）GB/T15242.3‐1994(2001)液压缸活塞和活塞杆动密封装置用同轴密封（1994现行） GB/T15242.4‐1994(2001)液压缸活塞活塞杆动密封装置用支承环安装沟槽尺寸和公差 （1994现行）GB/T15622‐1995(2001)液压缸试验方法JB/T10205‐2000 液压缸技术条件JB/T5924－1991参照NFPA/T2.6.1M-1974液压元件压力容腔体的额定疲劳压力和额定静态压力验证方法JB/T5963－1991二通、三通、四通螺纹式插装阀阀孔尺寸JB/T5967－1991（2001）气动元件及系统用空气介质质量等级JB/T6375－1992（2001）气动阀用橡胶密封圈尺寸系列和公差JB/T6376－1992（2001）气动阀用橡胶密封圈沟槽尺寸和公差JB/T6377－1992（2001）气动气口连接螺纹型式和尺寸JB/T6378－1992（2001）气动换向阀技术条件JB/T6379－1992（2001）参照ISO6431:1992缸内径32～320mm的可拆式单杆气缸安装尺寸JB/T6656－1993（2001）气缸用密封圈安装沟槽型式、尺寸和公差JB/T6657－1993（2001）气缸用密封圈尺寸系列和公差JB/T6658－1993（2001）气动用O形橡胶密封圈沟槽尺寸和公差JB/T6659－1993（2001）气动用O形橡胶密封圈尺寸系列和公差JB/T6660－1993（2001）气动用橡胶密封圈通用技术条件JB/T7033－1993（2001）参照ISO9110-1:1990液压测量技术通则JB/T7034－1993液压隔膜式蓄能器型式和尺寸JB/T7035.1－1993液压囊式蓄能器型式和尺寸A型JB/T7035.2－1993液压囊式蓄能器型式和尺寸AB型JB/T7036－1993液压隔离式蓄能器技术条件JB/T7037－1993液压隔离式蓄能器试验方法JB/T7038－1993液压隔离式蓄能器壳体技术条件JB/T7039－1993液压叶片泵技术条件JB/T7040－1993液压叶片泵试验方法JB/T7041－1993液压齿轮泵技术条件JB/T7042－1993液压齿轮泵试验方法JB/T7043－1993液压轴向柱塞泵技术条件JB/T7044－1993液压轴向柱塞泵试验方法JB/T7046－1993（2001）参照NFPA/T3.4.7M-1975液压蓄能器压力容腔体的额定疲劳压力和额定静态压力验证方法JB/T7056－1993（2001）气动管接头通用技术条件JB/T7057－1993（2001）调速式气动管接头技术条件JB/T7058－1993（2001）快换式气动管接头技术条件JB/T7373－1994（2001）齿轮齿条摆动气缸JB/T7374－1994气动空气过滤器技术条件JB/T7375－1994气动油雾器技术条件JB/T7376－1994气动空气减压阀技术条件JB/T7377－1994（2001）缸内径32～250mm整体式单杆气缸安装尺寸eqvISO6430:1992JB/T7857－1995（2001）液压阀污染敏感度评定方法JB/T7858－1995（2001）液压元件清洁度评定方法及液压元件清洁度指标 JB/T7938－1999液压泵站油箱公称容量系列JB/T7939－1999单活塞杆液压缸两腔面积比eqvISO7181:1991JB/T8727－1998液压软管总成JB/T8728－1998低速大扭矩液压马达JB/T8729.1－1998液压多路换向阀技术条件JB/T8729.2－1998液压多路换向阀试验方法JB/T8884－1999**（JB/Z347－89）气动元件产品型号编制方法JB/T8885－1999**（ZBJ22008-88）液压软管总成技术条件JB/T9157－1999液压气动用球涨式堵头安装尺寸JB/T10205－2000液压缸技术条件JB/T10206－2000摆线液压马达JB/T10364－2002液压单项阀JB/T10365－2002液压电磁换向阀JB/T10366－2002液压调速阀JB/T10367－2002液压减压阀JB/T10368－2002液压节流阀JB/T10369－2002液压手动及滚轮换向阀JB/T10370－2002液压顺序阀JB/T10371－2002液压卸荷溢流阀JB/T10372－2002液压压力继电器JB/T10373－2002液压电液动换向阀和液动换向阀JB/T10374－2002液压溢流阀GB/T8107－1987液压阀压差—流量特性试验方法neqISO/DIS4411(1986)GB/T9065.1－1988液压软管接头连接尺寸扩口式GB/T9065.2－1988液压软管接头连接尺寸卡套式GB/T9065.3－1988液压软管接头连接尺寸焊接式或快换式GB/T9094－1988（1997）液压缸气缸安装尺寸和安装型式代号eqvISO6099:1985GB/T9877.1－1988旋转轴唇形密封圈结构尺寸系列第一部分内包骨架旋转轴唇形密封圈 GB/T9877.2－1988旋转轴唇形密封圈结构尺寸系列第二部分外露骨架旋转轴唇形密封圈 GB/T9877.3－1988旋转轴唇形密封圈结构尺寸系列第三部分装配式旋转轴唇形密封圈 GB/T14034－199324°非扩口液压管接头连接尺寸GB/T14036－1993液压缸活塞杆端带关节轴承耳环安装尺寸neqISO6982:1982GB/T14038－1993（2001）气缸气口螺纹neqISO7180:1986GB/T14039－2002液压传动油液固体颗粒污染等级代号ISO4406:1999，MODGB/T14041.1－1993液压滤芯结构完整性检验方法neqISO2942:1974GB/T14041.2－1993液压滤芯材料与液体相容性检验方法neqISO2943:1974GB/T14041.3－1993（2001）液压滤芯抗破裂性检验方法neqISO2941:1974GB/T14041.4－1993（2001）液压滤芯额定轴向载荷检验方法neqISO3723:1976GB/T14042－1993（2001）液压缸活塞杆端柱销式耳环安装尺寸neqISO6981:1982GB/T14043－1993液压控制阀安装面标识代号eqvISO5783:1981GB/T14513－1993（2001）气动元件流量特性的测定neqISO/DIS6358(1989)GB/T14514.1－1993（2001）气动管接头试验方法neqJIS8381-85GB/T14514.2－1993（2001）气动快换接头试验方法neqISO6150:1988GB/T15242.1－1994（2001）液压缸活塞和活塞杆动密封装置用同轴密封件尺寸系列和公差 GB/T15242.2－1994（2001）液压缸活塞和活塞杆动密封装置用支承环尺寸系列和公差GB/T15242.3－1994（2001）液压缸活塞和活塞杆动密封装置用同轴密封neqISO7425-1:1988ISO7425-2:1989件安装沟槽尺寸和公差GB/T15242.4－1994（2001）液压缸活塞活塞杆动密封装置用支承环安装沟槽尺寸和公差 GB/T15622－1995（2001）液压缸试验方法neqJISB8354-1985GB/T15623.1－2003液压传动电调制液压控制阀第1部分：ISO10770-1:1998，MOD四通方向流量控制阀试验方法GB/T15623.2－2003液压传动电调制液压控制阀第1部分：ISO10770-2:1998，MOD三通方向流量控制阀试验方法GB/T17446－1998流体传动系统及元件术语idtISO5598:1985GB/T17483－1998液压泵空气传声噪声级测定规范eqvISO4412-1:1991GB/T17484－1998液压油液取样容器净化方法的鉴定和控制idtISO3722:1976GB/T17485－1998液压泵、马达和整体传动装置参数定义和字母符号idtISO4391:1983GB/T17486－1998液压过滤器压降流量特性的评定idtISO3968:1981GB/T17487－1998四油口和五油口液压伺服阀安装面idtISO10372:1992GB/T17488－1998液压滤芯流动疲劳特性的验证idtISO3724:1976GB/T17489－1998液压颗粒污染分析从工作系统管路中提取液样idtISO4021:1992GB/T17490－1998液压控制阀油口、底板、控制装置和电磁铁的标识idtISO9461:1992GB/T17491－1998液压泵、马达和整体传动装置稳态性能的测定idtISO4409:1986GB/T18853－2002液压传动过滤器评定滤芯过滤性能的多次通过方法ISO16889:1999，MODGB/T18854－2002液压传动液体自动颗粒计数器的校准ISO11171:1999，MOD三、行业标准JB/T2184－1977液压元件型号编制方法JB/T5120－2000摆线转阀式全液压转向器JB/T5919－1991（2001）曲轴连杆径向柱塞液压马达安装法兰与轴伸尺寸和标记(一)JB/T5920.1－1991（2001）内曲线(向外作用)式低速大扭矩液压马达安装法兰和轴伸的尺寸系列第一部分20～25MPa的轴转马达JB/T5921－1991（2001）液压系统用冷却器基本参数JB/T5922－1991液压二通插装阀图形符号JB/T5923－1997气动气缸技术条件GB/T786.1－1993（2001*）液压气动图形符号eqvISO1219-1:1991GB/T2346－2003流体传动系统及元件公称压力系列ISO2944:2000，MODGB/T2347－1980（1997）液压泵及马达公称排量系列eqvISO3662:1976GB/T2348－1993（2001*）液压气动系统及元件缸内径及活塞杆外径neqISO3320:1987GB/T2349－1980（1997）液压气动系统及元件缸活塞行程系列eqvISO4393:1978GB/T2350－1980（1997）液压气动系统及元件活塞杆螺纹型式和尺寸系列eqvISO4395:1978GB/T2351－1993液压气动系统用硬管外径和软管内径neqISO4397:1978GB/T2352—2003液压传动隔离式蓄能器压力和容积范围及特征量ISO5596:1999,IDTGB/T2353.1－1994液压泵和马达安装法兰和轴伸的尺寸系列及标记neqISO3019-2:1986第一部分：二孔和四孔法兰和轴伸GB/T2353.2－1993（2001*）液压泵和马达安装法兰与轴伸的尺寸系列和标记(二) neqISO3019-3:1988多边形法兰(包括圆形法兰)GB/T2514－1993四油口板式液压方向控制阀安装面eqvISO4401:1980GB/T2877－1981二通插装式液压阀安装连接尺寸GB/T2878－1993液压元件螺纹连接油口型式和尺寸neqISO6149:1980GB/T2879－1986液压缸活塞和活塞杆动密封沟槽型式、尺寸和公差neqISO5597:1987GB/T2880－1981液压缸活塞和活塞杆窄断面动密封沟槽尺寸系列和公差 GB/T3452.1－1992液压气动用O形橡胶密封圈尺寸系列及公差neqISO3601-1:1988GB/T3452.2－1987O形橡胶密封圈外观质量检验标准GB/T3452.3－1988液压气动用O形橡胶密封圈沟槽尺寸和设计计算准则 neqISO/DIS3601-2GB/T3766－2001液压系统通用技术条件eqvISO4413:1998GB/T6577－1986液压缸活塞用带支承环密封沟槽型式、尺寸和公差neqISO6547:1981GB/T6578－1986液压缸活塞杆用防尘圈沟槽型式、尺寸和公差neqISO6195:1986GB/T7932－2003气动系统通用技术条件ISO4414:1998，IDTGB/T7934－1987二通插装式液压阀技术条件GB/T7935－1987液压元件通用技术条件neqNFPAT310.3GB/T7936－1987液压泵、马达空载排量测定方法neqISO/DP8426(1988版)GB/T7937－2002液压气动用管接头及其相关元件公称压力系列neqISO4399:1995GB/T7938－1987液压缸及气缸公称压力系列neqISO3322:1975GB/T7939－1987液压软管总成试验方法neqISO6605:1986GB/T7940.1－2001气动五气口气动方向控制阀第一部分：不带电气接头的安装面 idtISO5599-1:1989GB/T7940.2－2001气动五气口气动方向控阀第二部分：带电气接头的安装面idtISO5599-2:1990GB/T7940.3－2001气动五气口气动方向控制阀第三部分功能识别编码体系idtISO5599-3:1990GB/T8098－2003液压传动带补偿的流量控制阀安装面ISO6263：1997，MODGB/T8099－1987液压叠加阀安装面neqISO4401-1980GB/T8100－1987板式联接液压压力控制阀（不包括溢流阀）、顺序阀、neqISO/DIS5781(1987)卸荷阀、节流阀和单向阀安装面GB/T8101－2002液压溢流阀安装面ISO6264:1998，MODGB/T8102－1987缸内径8～25mm的单杆气缸安装尺寸neqISO6432:1985GB/T8104－1987流量控制阀试验方法 neqISO/DIS6403(1988)GB/T8105－1987压力控制阀试验方法 neqISO/DIS6403(1988)GB/T8106－1987方向控制阀试验方法。
常用液压马达的检修工艺方法
常用液压马达的检修工艺方法液压泵的作用是将电动机输出的机械能转换为液压油的压力能，即输出高压力的液压油。
反之，如果将高压力的液压油输入液压泵（如齿轮泵），则液压泵便可输出机械能（扭矩）而成为液压马达。
即液压泵和液压马达原则上是可逆的，且结构上也有相似之处。
一、齿轮液压马达的检修和齿轮泵一样，齿轮液压马达由于密封性差、容积效率较低和低速稳定性差等缺点，一般多用于高转速低扭矩的场合。
关于齿轮液压马达的检修工艺及调整数据（如间隙、跳动量、窜动量等）与齿轮泵基本相同。
齿轮液压马达检修后，还应符合以下参数要求：（1）齿轮液压马达两齿轮修复后，齿轮两端面与齿轮轴中心孔的垂直度误差为0.01mm，两端面的平行度误差为0.005mm。
（2）齿轮端面的表面粗糙度为Ra0.4μm，齿轮齿面的表面粗糙度为Ra0.6μm，壳体修复后，壳体内壁的表面粗糙度为Ra0.8μm，壳体内壁孔两端面的平行度误差为0.005mm，端面的表面粗糙度为Ra0.8μm。
二、轴向柱塞液压马达的检修如下图所示，轴向柱塞液压马达不但转速较高，而且其变速范围较宽，且能和变量泵组成开式或闭式液压系统，在工程机械上有广泛的应用。
轴向柱塞液压马达1—单向阀2—变量壳体3—变量活塞4—刻度盘5—销轴6—伺服活塞7—拉杆8—变量头9—回程盘10—外套11—缸体12—配油盘13—传动轴14—进口或出口15—柱塞16—弹簧17—滑靴轴向柱塞液压马达的检修工艺也是包括拆装工艺、零部件修复工艺及设备安装工艺三部分，其中大部分检修工艺与轴向柱塞泵基本相同，故在此重点介绍零部件的检修标准。
（1）回程盘表面研磨及抛光处理后，其平面度误差为0.005mm；表面粗糙度为Ra0.4μm。
（2）柱塞磨损后经无心外圆磨床磨削后经电镀，再与柱塞孔相配研磨，二者配合游隙为0.01～0.025mm。
柱塞外圆圆柱度、圆度误差均不得超过0.005mm，表面粗糙度为Ra0.2μm。
（3）缸体①缸体柱塞孔圆柱度及圆度误差不大于0.005mm，表面粗糙度为Ra0.4μm。
液压泵、液压马达国家质量标准
液压泵、液压马达国家质量标准液压泵、液压马达国家质量标准1. 前言液压泵和液压马达作为液压系统的重要组成部分，对工程机械等设备的工作性能起着至关重要的作用。
国家质量标准对于液压泵和液压马达的制定显得尤为重要。
本文将从液压泵和液压马达的国家质量标准出发，深入探讨其涉及的内容，以期对读者有所帮助。
2. 液压泵和液压马达的关键作用液压泵和液压马达是液压系统中的动力源，负责将机械能转化为液压能，并驱动液压执行元件完成各种动作。
它们的工作性能直接影响到整个液压系统的工作效率、可靠性和安全性。
确保液压泵和液压马达的质量是至关重要的。
3. 国家质量标准对液压泵和液压马达的要求液压泵和液压马达是机械类产品，其国家质量标准主要包括以下几个方面的要求：3.1 性能要求国家质量标准对液压泵和液压马达的性能指标提出了明确的要求，包括流量、压力、转速、效率、噪音等方面。
这些性能指标的合格与否直接关系到产品的使用效果和寿命。
3.2 结构和制造要求液压泵和液压马达的结构和制造质量直接关系到产品的可靠性和安全性。
国家质量标准对产品的材料、加工精度、装配工艺等方面提出了必要的要求，旨在确保产品的稳定性和长期可靠性。
3.3 检测方法和标准国家质量标准还对液压泵和液压马达的检测方法和标准作出了规定，以确保产品检测结果的准确性和可比性。
这为液压泵和液压马达的质量监督和检测提供了依据。
4. 对液压泵和液压马达国家质量标准的个人观点和理解作为液压系统的重要组成部分，液压泵和液压马达对于设备的工作性能具有举足轻重的影响。
国家质量标准是确保产品质量和用户利益的重要手段。
但是，随着科技的不断发展和液压技术的日新月异，国家质量标准也需要不断修订和更新，以适应市场需求和技术进步。
我认为，国家质量标准的制定需要充分考虑到行业发展趋势，注重技术创新和应用，保障产品质量的也要促进行业的健康发展。
5. 结束语液压泵和液压马达作为液压系统中的关键部件，其质量关乎到整个液压系统的工作效率和安全性。
液压系统技术要求
粮油加工机械通用技术条件液压系统技术要求（LS/T 3501.8—1993 ）1 主题内容与适用范围本标准规定了单机控制或多机集中控制的液压系统的技术要求。
本标准适用于粮油加工机械。
2 引用标准GB 2346 液压气动系统及元件公称压力系列GB 2347 液压泵及马达公称排量系列GB 1239 普通圆柱螺旋弹簧JB 825 油压系统管路公称通径系列参数3 一般要求3.1 液压系统应设有：动力部分（液压泵）、执行部分（液压缸和液压马达）、控制部分（压力、流量及方向控制阀）及辅助部分（滤油器、管件、油箱）等。
油箱应设有：油位指示装置、通风孔和加油、放油口。
3.2 液压系统公称压力应符合GB 2346的规定，液压泵及液压马达公称排量应符合GB 2347的规定。
管路公称通径应符合JB 825的规定。
3.3 液压系统中的主要工作件，如活塞、活塞杆、滑阀、缸体等工作表面不得有裂纹、划伤、锈蚀，并不得用锉刀、砂布等进行修整。
3.4 液压装置中的工作弹簧应不低于GB 1239中二级精度的要求。
3.5 液压装置装配前，零部件必须彻底清洗。
油箱经仔细清理后宜涂以浅色耐油漆。
3.6 液压装置应根据工作条件，明确规定其液压用油。
3.7 液压泵的入口油温不应超过60℃。
4 液压泵及其安装4.1 液压系统中的泵，其无负荷排量及满负荷效率应符合设计要求，超负荷（不低于额定压力的125%）运转1min及冲击负荷下工作正常。
泵在工作中不得有外渗漏及异常噪声。
振动、温升应控制在规定的范围内。
4.2 液压泵应尽量安装在油液内。
当安装在油面以上时，其吸油高度一般不超过300mm。
4.3 液压泵吸油管路应保证可靠的密封，并插入油液足够深度。
4.4 在新设计的产品中液压泵不得采用带传动。
5 管路安装5.1 液压系统管路安装应力求排列整齐、线路短、弯曲少，并严禁和运动零件相接触。
5.2 平行或交错管子之间，须有10mm以上的间隙，以防接触和振动。
GB50231-2009机械设备安装工程施工及验收通用规范(第二部分)
《机械设备安装工程施工及验收通用规范》第二部分GB50231-20096液压、气动和润滑管道的安装6.1管子的准备6.1.1 液压、气动和润滑系统的管子及其附件均应进行检查，其材质、规格与数量应符合设计的要求。
6.1.2 液压、气动和润滑系统的管子宜采用机械切割；切口表面应平整，并应无裂纹、重皮、毛刺、凹凸和氧化物等；切口平面与管子轴线的垂直度偏差，应小于管子外径的1%，且不得大于3mm；断面的平面度，应小于等于1mm。
6.1.3 管端需要加工螺纹时，其螺纹应符合现行国家标准《普通螺纹管路系列》GB/T 1414；《普通螺纹基本牙型》GB/T 192、《普通螺纹基本尺寸》GBjT 196和《普通螺纹公差》GB/T 197的有关规定。
管端接头的加工，应符合卡套式、扩口式、插入焊接式等管接头的加工尺寸与精度的要求。
6.1.4 液压、气动、润滑系统管路应采用无缝弯头或冲压焊接弯头，其弯管应符合下列要求：1 液压、润滑系统管子应采用机械常温弯曲，气动系统管子宜采用机械常温弯曲；对大直径、厚壁管子采用热弯时，弯制后应保持管内的清洁度要求；2 管子的弯曲半径除耐油橡胶编织软管、合成树脂高压软管外，管子外径小于等于42mm时，弯曲半径宜大于等于管子外径的2.5倍；管子外径大于42mm 时，弯曲半径宜大于管子外径的3倍；3 管壁冷弯的壁厚减薄量不应大于壁厚的15%，热弯的壁厚减薄量不应大于壁厚的20%；4 弯制焊接钢管时，应使焊缝位于弯曲方向的侧面；5 管子外径小于30mm时，管子的短、长径比不应小于90%，并不得出现波纹和扭曲；管子外径大于等于30mm时，管子短、长径比不应小于80%，并不得有明显的凹痕及压扁现象。
6.2管道的焊接6. 2.1 管子焊接的坡日和对日，应符合下列要求：1 坡口的形式和尺寸，应符合设计的规定，无规定时，宜符合现行国家标准《工业金属管道工程施工及验收规范》GB 50235的有关规定；2 工、Ⅱ级焊缝和不锈钢的坡口，应采用机械方法加工；3 管子对接焊口应使内壁齐平；钢管内壁错边量不应超过壁厚的10%，且不应大于2mm；铜及铜合金、钛管内壁错边量不应超过壁厚的10%，且不应大于1mm；4 管子连接时，不得采用强力对口、加热管子和加偏心垫等方法消除接口端面的偏差。
液压设备规范元件检验标准
设备基础、地脚螺栓和垫板一般规定１、本章适用于液压、润滑和气动设备基础及地脚螺栓和垫板安装质量的验收。
２、设备安装前必须进行基础的检查验收，未经验收合格的基础，不得进行设备安装。
设备基础主控项目１、设备基础强度必须符合设计技术文件要求。
检查数量：全数检查。
检验方法：检查基础交接资料。
２、设备就位前，应按施工图并依据测量控制网绘制中心标板及标高基准点布置图，按布置图设置中心标板及标高基准点，并测量投点。
检查数量：全数检查。
检验方法：检查测量成果单，观察检查。
一般项目１、设备基础轴线位置、标高、尺寸和地脚螺栓位置应符合设计技术文件要求或现行国家标准《机械设备安装工程施工及验收通用规范》GB50231的规定。
检查数量：全数检查。
检验方法：检查复查记录。
２、设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好。
检查数量：全数检查。
检验方法：观察检查。
主控项目地脚螺栓的规格和紧固必须符合设计技术文件要求。
检查数量：抽查２０％，且不少与４个。
检验方法：检查质量合格证明文件，尺量，检查紧固记录，锤击螺母检查。
一般项目１、地脚螺栓上的油渍和污垢等应清除干净，螺纹部分应涂适量油脂。
检查数量：全数检查。
检验方法：现场观察检查。
２、预留孔地脚螺栓应安设垂直，任一部分离孔壁的距离应大于１５mm，且不应碰孔底。
检查数量：全数检查。
检验方法：观察检查。
垫板一般项目１、设备垫板的设置应符合设计技术文件要求或现行国家标准《机械设备安装工程施工及验收通用规范》GB50231的规定。
检查数量：抽查２０％。
检验方法：观察检查、尺量、塞尺检查、手锤轻击垫板。
２、研磨法方置垫板的混凝土基础的表面应凿平，垫板与混凝土表面的接触点应分布均匀。
检查数量：抽查２０％。
检验方法：观察检查。
设备和材料进场１、本章适用于液压、润滑和气动设备工程安装设备和材料的进场验收。
２、设备搬运和吊装时，吊装点应在设备或包装箱的标识位置，应有保护措施，不应因搬运和吊装而造成设备损伤。
液压机国家验收标准
液压机国家验收标准
液压机通常用于各种工业领域中的压力加工和成形。
国家对液压机的验收标准可能会根据不同国家、地区以及液压机的类型和用途而有所不同。
在中国，液压机的验收可能遵循以下一些标准或规范：
1. GB/T 16839-2008 《液压机械通用技术条件》：这个标准规定了液压机械的通用技术条件，包括了液压机的基本要求、性能指标、安全要求等内容。
2. JB/T 6976-2015 《液压机械安全技术要求》：该标准规定了液压机械的安全技术要求，包括液压系统、液压传动、机械结构、安全保护装置等方面的要求。
3. GB/T 3766-2019 《液压传动液压泵、液压马达试验方法》：此标准规定了液压传动用的液压泵和液压马达的试验方法，包括了性能、安全等方面的测试。
这些标准通常涵盖了液压机械的技术要求、安全性能、测试方法等内容，旨在确保液压机在生产、使用和维护过程中符合一定的质量和安全标准。
在验收液压机时，一般会参照相关的国家标准进行检测和评估，以确保液压机的质量和性能符合规定要求。
液压元件(液压泵、马达)
• 内啮合齿轮泵的缺点是齿形复杂，加工困难，价格较贵， 且不适合高压工况。
1.3 柱塞泵
柱塞泵是通过柱塞在柱塞孔内往复运动时密封工作容 积的变化来实现吸油和排油的。柱塞泵的特点是泄漏小、 容积效率高，可以在高压下工作。 轴向柱塞泵可分为斜盘式和斜轴式两大类。
1.3.1 斜盘式轴向柱塞泵
斜盘1和配油盘4不动，传动轴5带动缸体3、柱塞2一起转动。 传动轴旋转时，柱塞2在其沿斜盘自下而上回转的半周内逐
1.1 液压泵、马达概述
机械损失 机械损失是指因摩擦而造成的转矩上的损失。 对液压泵来说，泵的驱动转矩总是大于其理论上需要的驱动 转矩，设转矩损失为 T f ，理论转矩为 Tt ，则泵实际输入转矩 为 T Tt T f ，用机械效率 m 来表征泵的机械损失，则
Tt T m
1.1 液压泵、马达概述
q (6.66 ~ 7) zm 2 bnv
上式是齿轮泵的平均流量。实际上，在齿轮啮合过 程中，排量是转角的周期函数，因此瞬时流量是脉动的。 脉动的大小用脉动率表示。
q q 若用 q max 、 min 来表示最大、最小瞬时流量， 0 表示 平均流量，则流量脉动率为
q max q min q0
T Tt m
1.1 液压泵、马达概述
马达的机械损失
T Tt m
液压马达的总效率等于其容积效率和机械效率的乘积。
v m
液压泵、马达的容积效率和机械效率在总体上与油液的 泄漏和摩擦副的摩擦损失有关。
1.2 齿轮泵
齿轮泵是一种常用的液压泵，它的主要优点是结构简 单，制造方便，价格低廉，体积小，重量轻，自吸性好， 对油液污染不敏感，工作可靠；其主要缺点是流量和压力 脉动大，噪声大，排量不可调。
液压马达、泵试验方法（JIS标准17-20）
附件3 附表1 泵的形式试验成绩表
试验年月日供试品规格排量cm3供试品名称
试验回路额定旋转速度min-1生产厂家名称试验项目额定压力MPa 生产编号
工作油试验负责人
1
备注：●为必须测量项目、◯为测量项目（任意）■为计算项目（必须计算）□为计算项目（任意）
2
附件3附表2马达的形式试验成绩表
试验年月日供试品规格排量cm3供试品名称
试验回路额定旋转速度min-1生产厂家名称试验项目额定压力MPa 生产编号
工作油试验负责人
3
备注：●为必须测量项目、◯为测量项目（任意）■为计算项目（必须计算）□为计算项目（任意）
4
5
附属书3附图1 泵的形式试验性能线图
容积效率
容积效率
全效率 有效扭矩
有效扭矩
回转速度 回转方向 液压油
6
容积效率 扭矩效率 全效率
有效扭矩
附属书3附图2 马达的形式试验性能线图（其1）
容积效率
扭矩效率
有效扭矩
回转速度 回转方向 液压油
7
附属书3附图3 马达的形式试验性能线图（2）
容积效率 扭矩效率
扭矩有效
有效扭矩
回转方向 液压油
回转速度
有效扭矩
容积效率。
JB-T 53349-1998 低速大扭矩液压马达 产品质量分等
连 续满 载 1000h 以上 连 续超载 10h 以上 连 续换向 5 万次 (单向马达 10 万 连 续换向 15 万次 (单向马达 30 万 次 )以上 双 向 马达 允 许正、 反 各占 一 半
1) 容积 效率 下降值 不应 大于 3 个 百分 点； 2) 解体 检查 ，各零 件不 得有 疲劳 损坏现 象， 各运 动副 磨损正 常
0.16≤ V≤ 0.56 0.63≤ V≤ 2.80 3.15≤ V≤ 12.50 ≥ 16.0 公称排 量 L/r
η %
≥ 85 ≥ 84 ≥ 83
η %
≥ 86 ≥ 85 ≥ 84
0.16≤ V≤ 6.30 8.00≤ V≤ 25.00 V＞ 25.00 ≥ 80 L/r
0.16≤ V≤ 6.30 8.00≤ V≤ 25.00 V＞ 25.00 ≥ 85
2
JB/T 53349－ 1998 表 1 (完)
序 号 主项 检查 项目 分 项 公称 排量 性 2 能 指 标 噪 声 0.16≤ V≤ 0.56 0.63≤ V≤ 2.80 ≥ 3.15 连续 满载 耐 久 3 性 指 标 试 验后检 查 连续 换向 次 )以 上 连续 超载 ≥ 84 ≤ 82 ≤ 80 0.16≤ V≤ 0.56 0.63≤ V≤ 2.80 ≥ 3.15 ≤ 82 ≤ 80 ≤ 78 合 L/r 格 品 声压 级 dB(A) 公称排 量 质 量 分 等 备注 一 L/r 等 品 声压级 dB(A) 优等 品
n r/min ≤5 ≤4 ≤3 ≤2
公称排 量
L/r
n r/min ≤4 ≤3 ≤2 ≤ 1.5
0.16≤ V≤ 0.56 最低 转速 0.63≤ V≤ 2.80 3.15≤ V≤ 12.50 ≥ 16.00
液压泵液压缸液压马达的型号及参数以及
液压泵液压缸液压马达的型号及参数以及Last updated on the afternoon of January 3, 2021液压、气动一、液压传动1、理解：液压传动是以流体为工作介质进行能量传递的传动方式。
2、组成原件1、把机械能变换为液体（主要是油）能量（主要是压力能）的液压泵2 、调节、控制压力能的液压控制阀3、把压力能转换为机械能的液压执行器（液压马达、液压缸、液压摆动马达）4 、传递压力能和液体本身调整所必需的液压辅件液压系统的形式3、部分元件规格及参数（1）液压泵液压泵是的动力元件，是靠发动机或电动机驱动，从中吸入油液，形成压力油排出，送到的一种元件。
分类：齿轮泵：体积较小，结构较简单，对油的清洁度要求不严，价格较便宜；但泵轴受不平衡力，磨损严重，泄漏较大。
叶片泵：分为双作用叶片泵和单作用叶片泵。
这种泵流量均匀、运转平稳、噪音小、作压力和容积效率比齿轮泵高、结构比齿轮泵复杂。
柱塞泵：容积效率高、泄漏小、可在高压下工作、大多用於大功率液压系统；但结构复杂，材料和加工精度要求高、价格贵、对油的清洁度要求高。
一般在齿轮泵和叶片泵不能满足要求时才用柱塞泵。
还有一些其他形式的液压泵，如螺杆泵等，但应用不如上述3种普遍。
适用工况和应用举例【KCB/2CY型齿轮油泵】工作原理：2CY、KCB齿轮式输油泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。
A为入吸腔，B为排出腔。
泵运转时主动齿轮带动被动齿轮旋转，当齿化从啮合到脱开时在吸入侧(A)就形成局部真空，液体被吸入。
被吸入的液体充满齿轮的各个齿谷而带到排出侧(B)，齿轮进入啮合时液体被挤出，形成高压液体并经泵的排出口排出泵外。
KCB/2Y型齿轮油泵型号参数和安装尺寸如下：【KCB/2CY型齿轮油泵】性能参数：【KCB/2CY型齿轮油泵】安装尺寸图：~与~5安装尺寸图KCB200~960与2CY8~150安装尺寸图双联叶片泵型号参数:双联叶片泵（两个单级泵并联组成，有多种规格）型号识别说明液压泵的主要技术参数和计算公式(2)液压马达：是把液体的压力能转换为机械能的装置分类：1、按照额定转速选择：分为高度和低速两大类，高速液压马达的基本形式有齿轮式、螺杆式、叶片式和轴向柱塞式等，高速液压马达主要具有转速较高，转动惯性小，便于启动和制动，调速和换向的灵敏度高。
液压元件国家标准汇总
液压溢流阀安装面
GB/T 14043－2005 /ISO 5783:1995
液压传动阀安装面和插装阀阀孔的标识代号
GB/T 17487－1998 idt ISO 10372:1992
四油口和五油口液压伺服阀安装面
GB/T 17490－1998 idt ISO 9461:1992
液压软管接头连接尺寸卡套式
GB/T 9065.3－1988
液压软管接头连接尺寸焊接式或快换式
GB/T 14034－1993
24°非扩口液压管接头连接尺寸
类别
国家标准号
标准名称
控制产品及元件
GB/T 20081.1-2006
气动减压阀和过滤减压阀第l部分：商务文件中应包含的主要特性和产品标识要求
GB/T 20081.2-2006
GB/T 8106－1987 neq ISO/DIS 6403(1988)
方向控制阀试验方法
GB/T 8107－1987 neq ISO/DIS 4411(1986)
液压阀压差—流量特性试验方法
GB/T 15622－2005 ISO10100:2001，MOD
液压缸试验方法
GB/T 15623.1－2003 ISO 10770-1:1998，MOD
液压传动液体自动颗粒计数器的校准
GB/Z 19848－2005/ ISO/TR10949:2002
液压元件从制造到安装达到和控制清洁度的指南
GB/T 20079-2006
液压过滤器技术条件
GB/T 20080-2006
液压滤芯技术条件
GB/T 20082-2006 ISO 4407：2002
液压马达相关标准
液压马达是液压系统中的重要组件，涉及的相关标准主要包括国际标准和行业标准。
以下是一些与液压马达相关的主要标准：
1. ISO 3320:2013 -液压液体动力传动系统-马达和泵的连接尺寸和类型：该标准规定了液压泵和马达的连接尺寸和类型，以确保它们在液压系统中能够相互替代使用。
2. ISO 3019-1:2017 -液压液体动力传动系统-评定液压泵、马达和传动元件的性能-第1部分：确定效率和流量/转速曲线：该标准规定了评定液压泵、马达和传动元件性能的方法，包括效率和流量/转速曲线的确定。
3. ISO 3019-2:2017 -液压液体动力传动系统-评定液压泵、马达和传动元件的性能-第2部分：确定功率/转速曲线：该标准规定了评定液压泵、马达和传动元件性能的方法，包括功率/转速曲线的确定。
4. ISO 4406:2017 -液压流体-轻松污染性：该标准规定了评价液压流体中固体颗粒数量和尺寸的方法，涉及到液压系统中液压油的质量。
5. ISO 3019-3:2016 -液压液体动力传动系统-评定液压泵、马达和传动元件的性能-第3部分：确定压力/流量曲线：该标准规定了评定液压泵、马达和传动元件性能的方法，包括压力/流量曲线的确定。
6. DIN 24335:2017 -液压泵和马达-一般技术要求和试验：该德国标准规定了液压泵和马达的一般技术要求和试验方法。
请注意，标准的更新和修订可能会影响其中的规定。
在选择和应用标准时，建议查阅最新版本，以确保满足当前的技术和法规要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压泵、液压马达国家质量标准液压泵和液压马达是液压系统中的两个重要部件，用于转换机械
能和液压能量。
国家质量标准对液压泵和液压马达的性能、安全和可
靠性等方面有详细规定，以确保产品质量和使用安全。
以下是对液压
泵和液压马达国家质量标准的详细介绍。
液压泵和液压马达是液压系统中的核心元件，用于提供液压能量
驱动液压系统中的执行器和执行机构。
液压泵将机械能转换为液压能量，而液压马达则将液压能量转换为机械能。
液压泵和液压马达的质
量标准主要包括产品的性能要求、可靠性和安全性要求等方面。
首先，液压泵和液压马达的性能要求是国家质量标准的重要内容。
性能要求包括流量、压力、效率和转速等指标。
流量是指单位时间内
通过泵或马达的介质体积，通常以升/分钟（L/min）或立方米/小时
（m³/h）表示。
压力是指液压泵或马达所能提供的最大压力。
效率是
指泵或马达所转换的机械能与液压能之间的转换效率。
转速是指泵或
马达的转动速度，通常以每分钟转数（rpm）表示。
这些性能要求是确
保液压泵和液压马达能够正常运行和提供所需的液压能量的基础。
其次，国家质量标准对液压泵和液压马达的可靠性也有要求。
可
靠性是指产品在一定条件下能够正常、稳定地工作的能力。
国家质量
标准要求液压泵和液压马达在设计寿命内能够正常工作，并具有较高
的故障免除能力。
同时，还要求液压泵和液压马达具有较好的适应能力，能够适应不同的工作条件和环境，如温度、湿度、粉尘等。
安全性是液压泵和液压马达国家质量标准的另一个重要方面。
液
压系统的工作压力较高，因此，液压泵和液压马达的安全性至关重要。
国家质量标准对液压泵和液压马达的安全性要求主要包括产品的耐压
性能、泄漏和防爆性能等。
耐压性能是指液压泵和液压马达能够承受
的最大额定工作压力。
泄漏是指液压泵和液压马达在工作过程中是否
有泄漏现象，以及泄漏量是否符合国家标准。
防爆性能是指液压泵和
液压马达在特定条件下是否能够防止过压或爆炸事故的发生。
液压泵和液压马达国家质量标准的实施对产品的设计、制造和使
用起到了重要的指导作用。
制造企业必须按照国家质量标准的要求生
产产品，并通过质量认证、抽样检验等方式确保产品质量。
用户购买
液压泵和液压马达时，应选择符合国家质量标准要求的产品，并按照
使用说明进行正确安装和使用。
