迅达扶梯9300_M-F3故障代码表
迅达扶梯9300AE故障代码（最新版）
（迅达9300AE 扶梯故障码）E10 上端左侧梳齿板触点E11 上端左侧扶手带入口触点E12 上端裙板触点E13 下端控制接触器E14 下端急停E15 下端左侧梳齿板触点E16 下端左侧扶手带入口触点E17 涨紧链触点E18 马达超速- E19 驱动链断裂触点E1A 上端烟雾探测器E1b 扶手带在位触点E1c 马达欠速E1d 上端梯级防跳触点E1E 下端梳齿板加热E1F 下端裙板触点E20 手轮触点E21 紧急拉线开关E22 STOP开关1，上端E23 STOP开关2，上端E24 PTC热敏电阻，上端E25 接触器跌落检查E26 运行方向出错E27 STOP开关1，下端E28 下端梯级水平触点E29 STOP开关2，下端E2A 上端STOP开关E2b 扶手带延伸触点E3C 下端STOP开关E2d 变频器故障E2E 外控制柜STOP开关E2F 上端地面盖板触点E30 PES超速E31 PES欠速E32 左侧扶手带监控器E33 右侧扶手带监控器E34 工作制动器触点E35 安全制动器动作E36 上端梯级下沉触点E37 STOP开关1，外部控制屏E38 制动距离检测信号发生器E39 上端梯级或踏板丢失E3A 上端梯级监控传感器故障E3b 下端梯级或踏板丢失E3C 下端梯级监控传感器故障E3d 上端控制接触器E3E PEM(PES1)超速E3F PEM(PES1)欠速E41 钥匙开关停止（软停车）E42 STOP开关2，外部控制屏E43 油位，驱动马达E44 参数丢失E45 SRE-A脱落检查出错E46 扶手驱动链触点E47 外部停车E48 上端右侧扶手带入口触点E49 下端右侧扶手带入口触点E4A 上端右侧梳齿板触点E4b 下端右侧梳齿板触点E4C 安全电路中断E4E 下端地面盖板触点E4F 停止运行EA0 PEM硬件复位EA1 PES硬件复位EA2 PES1硬件复位EA3 PES2硬件复位EA4 PES3硬件复位EA5 ALCD80硬件复位EA6 PEM总线重试复位EA7 PES总线重试复位EA8 PES1总线重试复位EA9 PES2总线重试复位EAA PES3总线重试复位EAb ALCD80总线重试复位EAC PEM缓冲器溢出复位EAd PES缓冲器溢出复位EAE PES1缓冲器溢出复位EAF PES2缓冲器溢出复位Eb0 PES3缓冲器溢出复位Eb1 ALCD80缓冲器溢出复位Eb2 PEM故障信息复位Eb3 PES故障信息复位Eb4 PES1故障信息复位Eb5 PES2故障信息复位Eb6 PES3故障信息复位Eb7 ALCD80故障信息复位Eb8 PEM-PEM复位Eb9 PES-PEM复位EbA PES1-PEM复位Ebb PES2-PEM复位EbC PES3-PEM复位Ebd ALCD80复位EbE PEM超时复位EbF PES超时复位EC0 PES1超时复位EC1 PES2超时复位EC2 PES3超时复位EC3 ALCD80复位EC4 PEM-FCOM3复位EC5 PES-FCOM3复位EC6 PES1-FCOM3复位EC7 PES2-FCOM3复位EC8 PES3-FCOM3复位EC9 ALCD80-FCOM3复位ECA PEM-PES印板复位ECb 电压接通复位ECC 梳齿板触点2，下左ECd 梳齿板触点2，下右ECE 梳齿板触点2，上左ECF 梳齿板触点2，上右Ed1 下端烟雾探测器Ed2 中段裙板触点Ed3 相位故障Ed4 上端橡皮带触点Ed5 下端橡皮带触点Ed6 阻塞装置（机械锁定装置）Ed7 上端梳齿板加热Ed8 下端梯级上跳触点Ed9 制动衬监控器EdA 大楼内的急停开关Edb 水位监控EdC 接触器吸合检查EdE PTC热敏电阻，下部EdF 润滑故障停车EE0 底部系统特定错误EE1 顶部系统特定错误EE2-EE3-EE4-EE5-EE6-EE7-EE8-EE9-EEA-EEb-EEC-EEd-EEE-EEF-EEr 系统特定错误。
最全 扶梯故障代码

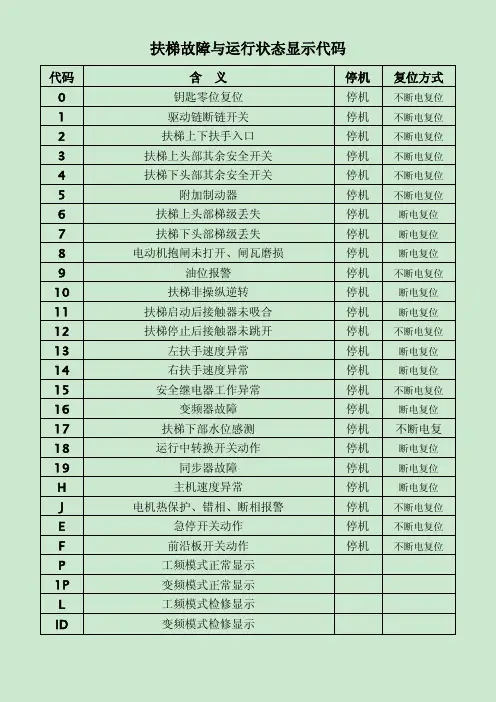

扶梯故障与运行状态显示代码
代码含义停机复位方式0钥匙零位复位停机不断电复位1驱动链断链开关停机不断电复位2扶梯上下扶手入口停机不断电复位3扶梯上头部其余安全开关停机不断电复位4扶梯下头部其余安全开关停机不断电复位5附加制动器停机不断电复位6扶梯上头部梯级丢失停机断电复位7扶梯下头部梯级丢失停机断电复位8电动机抱闸未打开、闸瓦磨损停机断电复位9油位报警停机不断电复位10扶梯非操纵逆转停机断电复位11扶梯启动后接触器未吸合停机断电复位12扶梯停止后接触器未跳开停机不断电复位13左扶手速度异常停机断电复位14右扶手速度异常停机断电复位15安全继电器工作异常停机不断电复位16变频器故障停机断电复位17扶梯下部水位感测停机不断电复18运行中转换开关动作停机断电复位19同步器故障停机断电复位H主机速度异常停机断电复位J电机热保护、错相、断相报警停机不断电复位E急停开关动作停机不断电复位F前沿板开关动作停机不断电复位P工频模式正常显示
1P变频模式正常显示
L工频模式检修显示
ID变频模式检修显示。
迅达_扶梯_9300_故障代码表
迅达_扶梯_9300_故障代码表迅达电扶梯( 9300, M-F3 ) 故障代码表位置注解代号故障代码参数电子板插参数参数內容上左梳齿板前后移动触点KKP-TL E 10 P1084 X2.24 (S) P760 0X0040上左扶手带入口触点KHLE-TL E 11 P1078 X2.26 (S) P761 0X0040上围裙板触点KSL-T E 12 P1089 X1.25 (S) P762 0X0040下控制接触器(不吸合) SKVB E 13 P1263 X2. 5 (M) P763 0X0040 紧急停车DH E 14 P1000-2 P764 0X0000下左梳齿板前后移动触点KKP-BL E 15 P1082 X2.24 (M) P765 0X0040下左扶手带入口触点KHLE-BL E 16 P1076 X2.26 (M) P766 0X0040梯级张力链延伸触点KKS-B E 17 P1086 X1.27 (M) P767 0X0044 马达超速15% INBMG E 18 P768 0X0044主驱动链断裂触点KAK-T E 19 P1068 X1.35 (S) P769 0X0045 上烟雾探测器KBFM-T E 1A P1070 X1.33 (S) P770 0X0040扶手带松脫触点KHLA E 1b P1097 IM P771 0X0040马达速度过慢INBMG E 1C P772 0X0044上梯级弹跳触点KUS-T E 1d P1090 X1.21 (S) P773 0X0040下梳齿板加热器RTHFK-B E 1E P1094 X1.32 (M) P774 0X0040 下围裙板触点KSL-B E 1F P1080 X1.25 (M) P775 0X0040飞轮触点KHR E 20 P776 0X0040紧急拉动停制KHRL E 21 P1113 IM (M) P777 0X0040上制停按鍵 1 JH1-T E 22 P1111 IM (M) P778 0X0040上梳齿板垂直移动触点KKPV-T E 23 P1112 IM (M) P779 0X0040上PTC热敏开关WTHM-T E 24 P1092 X1.36 (S) P780 0X0040接触器复位检查(不释放) SFE E 25 P1016 X2.29 (S) P781 0X0040 運行方向出錯INVK E 26 P782 0X0044下制停按鍵1 JH1-B E 27 P1109 IM (M) P783 0X0040下梯级下沉触点KKA-B E 28 X2.28 (M) P784 0X0040下梳齿板垂直移动触点KKPV-B E 29 P1110 IM (M) P785 0X0040上停止开关JH-T E 2A P1067 X2.31 (S) P786 0X0040扶手带拉長接點KHLL E 2b P1098 IM (M) P787 0X0040下停止开关JH-B E 2C P1066 X2.31 (M) P788 0X0040變頻器故障GFU E 2d P1064 X2.35 (S) P789 0X0040停止开关(外控制櫃) JH-A E 2E P1065 IM (M) P790 0X0040上梯蓋板触点KDMR-T E 2F P1073 X2.32 (S) P791 0X0040PES 超速15% INVK-T/B E 30 P792 0X0044PES 欠速INVK-T/B E 31 P793 0X0044左扶手带監控触点INHL-L E 32 P1129 X2.15 (M) P794 0X0040 右扶手带監控触点INHL-R E 33 P1130 X2.18 (M) P795 0X0040 制动器触点MGB (KB) E 34 P1011 X1.27 (S) P796 0X0040安全制动器触点MGBA E 35 P1012 X1.34 (S) P797 0X0040上梯级水平触点KKA-T E 36 P1081 X2.28 (S) P798 0X0040停止开关1 (外控制櫃) JH1-A E 37 P1107 IM (M) P799 0X0040 制动距離检测傳感器INBMG E 38 P800 0X0040 上缺失梯级或踏板INVK-T E 39 P801 0X0044上梯级監控傳感器故障INVK-T E 3A P802 0X0040下缺失梯级或踏板INVK-B E 3b P803 0X0044下梯级監控傳感器故障INVK-B E 3C P804 0X0040上控制接触器(不吸合) SKVT E 3d P1019 X2.23 (S) P805 0X0040 PEM (PES1) 超速15% INVK-T/B E 3E P806 0X0044PEM (PES1) 欠速INVK-T/B E 3F P807 0X0044PES 接触器释放检查SKV E 40 V4010或以上P808 0X0040鎖匙开关停止(軟停车) SOFT STOP E 41 P809 0X0000停止开关2 (外控制櫃) JH2-A E 42 P1108 IM (M) P810 0X0040 油量, 行车马达KOMH E 43 P1115 IM (M) P811 0X0040参数丟失EEPROM E 44 P812 0X0040SRE-A 复位检测故障SRE-A E 45 P813 0X0040扶手带傳动触点KHLK E 46 P1116 IM (M) P814 0X0040外置停機訊号STOP_BS E 47 P1104 IM (M) P815 0X0000上右扶手带入口触点KHLE-TR E 48 P1079 X2.27 (S) P816 0X0040下右扶手带入口触点KHLE-BR E 49 P1077 X2.27 (M) P817 0X0040上右梳齿板前后移动触点KKP-TR E 4A P1085 X2.25 (S) P818 0X0040下右梳齿板前后移动触点KKP-BR E 4b P1083 X2.30 (M) P819 0X0040安全回路中断RSK E 4C P1015 P820 0X0000DC 901 E 4d下梯蓋板触点KDMR-B E 4E P1072 X2.32 (M) P822 0X0040停止運行 E 4F P823 0X0000左扶手带監控触点(PES) INHL-L E 50 V4013或以上右扶手带監控触点(PES) INHL-R E 51 V4013或以上入口監察, 運行方向改變 E 52 V4013或以上Seismic 監察器SEIS E 53 V4013或以上梯道光电感應欄PHTK-B E 54 V4013或以上制动器电阻WFU E 55 V4013或以上玻璃裝修監察RKGL E 56 V4013或以上維修人員在場EOS E 57 V4014或以上PEM硬件复位(初始化) FOS E A0PES硬件复位(初始化) FOS E A1PES1硬件复位(初始化) FOS E A2PES2硬件复位(初始化) FOS E A3PES3硬件复位(初始化) FOS E A4ALCD 80 硬件复位FOS E A5PEM 匯流排(BUS) 重算重置FOS E A6PES 匯流排(BUS) 重算重置FOS E A7PES1 匯流排(BUS) 重算重置FOS E A8PES2 匯流排(BUS) 重算重置FOS E A9PES3 匯流排(BUS) 重算重置FOS E AAALCD 80 匯流排(BU 迅达电扶梯( 9300, M-F3 ) 故障代码表位置注解代号故障代码参数电子板插参数参数內容下梯级上跳触点KUS-B E d8 P1090 X1.21 (M) P960 0X0040刹车制动带監控KBB E d9 P1096 IM (M) P961 0X0040大樓停機开关訊号RHBS E dA P1099 IM (M) P962 0X0000水位監控KWS E db P1102 IM (M) P963 0X0040接触器吸持检查SK E dC P964 0X0040下PTC 电阻WTHM-B E dE P1103 IM (M) P966 0X0040潤滑系統故障停機KDZS E dF P967 0X0040下指定故障KSPEZ-B E E0 P1100 IM (M) P968 0X0040上指定故障KSPEZ-T E E1 P1101 IM (S) P969 0X0040指定故障1 KSPEZ-1 E E2 P1105 IM (M) P970 0X0040指定故障2 KSPEZ-2 E E3 P1106 IM (M) P971 0X0040PEM 过热 E E4 V4013或以上PES 过热 E E5 V4013或以上PES1 过热 E E6 V4013或以上梯级或踏板缺失PEM (PES1) INVK-B E E7 V4010或以上P975 0X0044指定故障SKUE 1 E E8 P976 0X0044指定故障SKUE 2 E E9 P977 0X0044制动距離过長IMBMG E EA P978 0X0045串連式的制停 E Eb P979 0X0040感應器缺損PEM (PES1) INVK-T E EC V4010或以上P9800X0040指定故障 E Ed P981 0X0040指定故障 E EE P982 0X0040指定故障 E EF P983 0X0040梯级或踏板缺失PES INVK-T E F0 V4010或以上感應器缺損PEM (PES1) INVK-B E F1 V4010或以上PES 系統检测 E F2 V4010或以上PEM (PES1) 系統检测 E F3 V4010或以上PES 系統检测 E F4 V4010或以上PEM (PES1) 系統检测 E F5 V4010或以上正常制动器释放检查RB E F6 V4013或以上補助制动器释放检查RGBA E F7 V4013或以上电器系統鎖定故障ANSI E Er S) 重算重置FOS E Ab。
迅达扶梯故障代码
扶梯静止时LED显示LED3（红灯）闪安全回路断开，运行闭锁，DIL开关不在正常位置（厂家预置位置）LED2（黄灯）闪停车闭锁亮扶梯准备好运行LED1（绿灯）闪起动过渡阶段亮额定运行LED1和LED2 交替闪自动润滑信号运行状态和出错显示r 0 测试运行/检修运行r 0 安全回路开路r r 复位开关DRES1不在OFF位置d 0 准备好运行d 连续运行A 自动运行t t TUV速度模拟运行d 下行u 上行-星形运行/变频运行/主接触器吸合（直接启动）c 夜间停止服务功能有效L 润滑故障扶梯故障显示-- （PHKE）“偏差值”出错00 （JR-U，JR-T）钥匙开关没复位10*** （KKP-T，KPV-T）上部梳齿板触点11 （KHLE-T）上部扶手带入口触点12 （KSL）围裙板触点13 （SKVS）硬件监控HWD继电器出错14 （DH）急停车15*** （KKP-B，KKPV-T）下部梳齿触点16 （KHLE-B）下部扶手带入口触点17 （KKS-B，KUS）链条涨紧触点20* ROM检验出错21 （KBSA，KBSIA）安全制动器不在关位置23 （KBSP，KBS2A）安全制动器触点24 （WTHM）PTC热敏电阻25接触器释放检查26** （PHKE）运行方向出错27** （PHKE）位移值超过范围30** （PHKE）超速31* （PHKE）欠速32*** （INHL-L）左扶手带监控33*** （INHL-R）右扶手带监控34 （KB）工作制动器触点/相位故障35 （KBSA）安全制动器触点36（KKA-T，KKA-B，KBFM，KANK）梯级下沉，踏板监控37* （PHKE）移动运行38* （PFVKQ，INBMG）电机速度监控39** （PHANK-T）梯级或踏板缺少监控（上部）3A （PHANK-T）上部光电未对准3B** （PHANK-B）梯级或踏板缺少监控（下部）3C （PHANK-B）下部光电未对准40 复位41 钥匙停车42 丢失24V电源43 电流过大44 RAM检验出错45 SRE释放监控出错46* （S10）梯级运行方向未监控47 （PHKE）梯级监控光电有问题88 不明故障*取消出错联锁：复位（合上电源再断开）/S11合上再断开**取消出错联锁：分别操作DRES1按钮RAM显示（S4-S1）0111：制动距离0011：运行计时器1100：润滑/间歇时间0100：光栅检验0110：位移值0010：计算得位移值0000：特征值显示0101：自动运行特征值1010：脉冲数1101：测得的最小/最大位移极限值1011：ECO计数器0001：ECO参考速度1000：下部LS速度1001：上部LS速度1110：超速极限1111：欠速极限DIL开关的控制功能S1：ON 调出出错记录OFF 正常运行S2：ON 可变时间的显示OFF 存储可变时间/正常运行S3：ON 6人（带ECO经济节能运行）OFF 12人（带ECO）或不带ECO节能型运行S4：ON 钥匙开关脉冲编码OFF 不带钥匙开关脉冲编码的正常运行S5：ON 星-三角启动OFF 直接启动（连续运行）S6：ON 节能运行功能有效/变频器OFF 节能运行功能无效（使用变频器不能关闭）S7：ON 可以选择自动运行和连续运行OFF 只能用于连续运行S8：ON 有源安全制动器OFF 无源安全制动器/辅助制动器/无安全制动器S9：ON 速度监控有效OFF 速度监控无效S10：ON 运行方向监控有效OFF 运行方向监控无效S11：ON RAM显示OFF 运行状态显示S12：ON TUV测试（模拟速度测试运行）OFF 正常运行参考：0000 1011 01000010 0001 0100“T5”去掉可以去掉W A TCHDOG电感式接近开关，调整到5~6毫米。
扶梯故障代码表修订版.
在扶梯出现故障时，要调用故障记录，应先进入M-1-2-2，进入后用‘蓝键’+‘5’清除故障记录，按ECB板上的清除键（红色）之后拉闸，之后合闸再进入M-1-2-2，所显示的故障就为当前故障。
1：0100。
IESU。
上平台缺少梯级或踏板：在上平台位置检测到缺少梯级或踏板，此时扶梯无法运行。
请检查上平台梯级和踏板的感应器（开关），或检查ST板的拨码是否正确。
2：0101。
IESD。
下平台缺少梯级或踏板：在下平台位置检测到缺少梯级或踏板，此时扶梯无法运行。
请检查下平台梯级和踏板的感应器（开关），或检查ST板的拨码是否正确。
3：0102。
UAC。
上平台楼层板：在上平台楼层板开关未接通，或上平台楼层板未盖好。
一般楼层板开关只有在510PSE等大型扶梯上才有。
且此开关一般串在上平台急停。
如此开关不通电梯无法运行。
4：0103。
MAC。
下平台楼层板：在下平台楼层板开关未接通，或下平台楼层板未盖好。
其余同上。
5：0104。
FFcode unkn。
安全链监控器的RSFF的故障及接线错误。
此板在上机仓电源柜内。
一般在安装阶段会出现接线错误，在维修阶段RSFF 板损坏，多是因为输入电压（+30V）错误或地线压接不牢。
再有就是因为串行通讯线松动或虚接，在ECB板未能得到输入信号。
6：0105。
BLW2。
刹车垫磨损装置（S32）静态时检测。
S32开关在图纸的20-C4，通过ST1通讯板的P3-5到P3-6与ECB进行通讯。
此开关主要作用是保证抱闸刹车片的厚度，以保证抱闸能够有足够的抱紧度。
（在一般的扶梯上没有此开关）7：0106。
TMOT。
电梯过热保护，冷却后检查接线。
此故障多表现为电梯运行一段时间后出现停梯，现场电机热度高，待等一段时间后可继续运行。
此时应检查电机接线是否松动，大线压接是否牢固。
8：0108。
BLS（lift）。
启动后抱闸不能提升（S33）此时控制柜内继电器吸合正常，但电梯无法运行。
请检查抱闸线圈是否良好，电压是否正常。
迅达电梯故障代码表
迅达电梯故障代码表001 正常运行停止（Normalstop）说明：正常运行停止。
注：故障处理码缺省不存入CADI附加信息：无产生源识别：无可能故障原因：a) 无应采取措施：不需要002 MC（微处理机）异常（Exception MC）说明：微处理机异常，系统跳至异常运行并自行中断附加信息：无产生源识别：无可能故障原因：a) b)EMC 问题c)印板故障应采取的措施：a)无论何种情况，与EBI联系b)检查建筑物内的强电磁源（EMC），检查24V电源是否与强电电缆分开，譬如：抱闸的电源电缆。
c）更换印板003 停止时无KSE（NoKSE-STDSTL）说明：轿厢位于井道一端并发现KSE信号与测距脉冲发生器计算出的位置不相符。
附加信息：无产生源识别：无可能的故障原因：a)参数值不对b)磁铁极性不对c)KSE开关应采取的措施：a)检查KSE 的安放位置与参数SHAFT-PARA，KSE-DISTANC和SHAFT-PARA，GAP-LENGTH是否相符。
b)检查磁铁极性，最下端的KSE为南极，挨着的LSR为北极，最上端的磁铁为南极。
c)检查KSE开关，检查KSE开关到PCB的连接004 非法移动（InvldMovement）说明：非正常运动。
在运行控制处于停车状态时，检测到了轿厢的运动。
如手动打开抱闸，运行控制在执行时较轿厢滑动，则运行控制记录这一事件。
VariodynE:不应出现CSW故障附加信息：无产生源识别：无可能的错误原因：a)抱闸故障b)VariodynE:运行未结束时开始第二次运行应采取的措施：a)检查机械抱闸，在轿厢上行满速上行时进行一次急停并检查轿厢是否在规定距离内停下。
b)检查编码器005 停止时SH吸合（SH-on-STDSTL）说明：接触器SH和SH1在电梯静止时吸合附加信息：无产生源识别：无可能的错误原因：a) b)手动操纵SH SH1 应采取的措施：a)检查SH和SH1的辅助接点（RH与RH1是否正常）b)无006 停止时SB吸合（SB-on-STDSTL）说明：接触器SB在电梯静止时吸合附加信息：无产生源识别：无可能的错误原因：a)反馈连接不对b)手动操纵SB 应采取的措施：检查SB的辅助触点007 SH故障（SH-FAULT）说明：轿厢运行时SH或SH1（或RH或RH1）的辅助触点断开附加信息：无产生源识别：无可能的错误原因：a)安全回路断开b) c) 应采取的措施：a)检查安全回路b)如此事件在靠近层站时发生，则很有可能由提前开门引起。
扶梯故障代码
代码
电气安全开关名称
代号
29
驱动链安全开关
28
上梳齿异常安全开关(左右)
SRD、SLD
27
上出入口安全开关(左右)
KRD、KLD
26
上右围裙板安全开关
WLU
25
上左围裙板安全开关
WRU
24
上梯级下陷安全开关
TU
23
下梯级下陷安全开关
TD
22
下左围裙板安全开关
WRD
21
下右围裙板安全开关
WLD
19
下出入口安全开关(左右)
KLV、KRV
18
下梳齿异常安全开关(左右)
SLU、SRU
17
下梯级链安全开关(右左)
CR、CL
16
下左扶手带安全开关/带扶手光电为中间围裙
KAS
14
下右扶手带安全开关/带扶手光电为中间围裙
KAX
13
电机热保护、相序异常KPH源自FRT12上、下箱或盖板急停动作、水位开关
IU、DU、ID、DD、KYC
扶梯故障代码表修订版.
在扶梯出现故障时，要调用故障记录，应先进入M-1-2-2，进入后用‘蓝键’+‘5’清除故障记录，按ECB板上的清除键（红色）之后拉闸，之后合闸再进入M-1-2-2，所显示的故障就为当前故障。
1：0100。
IESU。
上平台缺少梯级或踏板：在上平台位置检测到缺少梯级或踏板，此时扶梯无法运行。
请检查上平台梯级和踏板的感应器（开关），或检查ST板的拨码是否正确。
2：0101。
IESD。
下平台缺少梯级或踏板：在下平台位置检测到缺少梯级或踏板，此时扶梯无法运行。
请检查下平台梯级和踏板的感应器（开关），或检查ST板的拨码是否正确。
3：0102。
UAC。
上平台楼层板：在上平台楼层板开关未接通，或上平台楼层板未盖好。
一般楼层板开关只有在510PSE等大型扶梯上才有。
且此开关一般串在上平台急停。
如此开关不通电梯无法运行。
4：0103。
MAC。
下平台楼层板：在下平台楼层板开关未接通，或下平台楼层板未盖好。
其余同上。
5：0104。
FFcode unkn。
安全链监控器的RSFF的故障及接线错误。
此板在上机仓电源柜内。
一般在安装阶段会出现接线错误，在维修阶段RSFF 板损坏，多是因为输入电压（+30V）错误或地线压接不牢。
再有就是因为串行通讯线松动或虚接，在ECB板未能得到输入信号。
6：0105。
BLW2。
刹车垫磨损装置（S32）静态时检测。
S32开关在图纸的20-C4，通过ST1通讯板的P3-5到P3-6与ECB进行通讯。
此开关主要作用是保证抱闸刹车片的厚度，以保证抱闸能够有足够的抱紧度。
（在一般的扶梯上没有此开关）7：0106。
TMOT。
电梯过热保护，冷却后检查接线。
此故障多表现为电梯运行一段时间后出现停梯，现场电机热度高，待等一段时间后可继续运行。
此时应检查电机接线是否松动，大线压接是否牢固。
8：0108。
BLS（lift）。
启动后抱闸不能提升（S33）此时控制柜内继电器吸合正常，但电梯无法运行。
请检查抱闸线圈是否良好，电压是否正常。
迅达电梯故障代码表
迅达电梯故障代码表001 正常运行停止（Normalstop）说明：正常运行停止。
注：故障处理码缺省不存入CADI附加信息：无产生源识别：无可能故障原因：a) 无应采取措施：不需要002 MC（微处理机）异常（Exception MC）说明：微处理机异常，系统跳至异常运行并自行中断附加信息：无产生源识别：无可能故障原因：a) b)EMC 问题c)印板故障应采取的措施：a)无论何种情况，与EBI联系b)检查建筑物内的强电磁源（EMC），检查24V电源是否与强电电缆分开，譬如：抱闸的电源电缆。
c）更换印板003 停止时无KSE（NoKSE-STDSTL）说明：轿厢位于井道一端并发现KSE信号与测距脉冲发生器计算出的位置不相符。
附加信息：无产生源识别：无可能的故障原因：a)参数值不对b)磁铁极性不对c)KSE开关应采取的措施：a)检查KSE的安放位置与参数SHAFT-PARA，KSE-DISTANC和SHAFT-PARA，GAP-LENGTH是否相符。
b)检查磁铁极性，最下端的KSE为南极，挨着的LSR为北极，最上端的磁铁为南极。
c)检查KSE开关，检查KSE开关到PCB的连接004 非法移动（InvldMovement）说明：非正常运动。
在运行控制处于停车状态时，检测到了轿厢的运动。
如手动打开抱闸，运行控制在执行时较轿厢滑动，则运行控制记录这一事件。
VariodynE:不应出现CSW故障附加信息：无产生源识别：无可能的错误原因：a)抱闸故障b)VariodynE:运行未结束时开始第二次运行应采取的措施：a)检查机械抱闸，在轿厢上行满速上行时进行一次急停并检查轿厢是否在规定距离内停下。
b)检查编码器005 停止时SH吸合（SH-on-STDSTL）说明：接触器SH和SH1在电梯静止时吸合附加信息：无产生源识别：无可能的错误原因：a) b)手动操纵SH SH1 应采取的措施：a)检查SH和SH1的辅助接点（RH与RH1是否正常）b)无006 停止时SB吸合（SB-on-STDSTL）说明：接触器SB在电梯静止时吸合附加信息：无产生源识别：无可能的错误原因：a)反馈连接不对b)手动操纵SB 应采取的措施：检查SB的辅助触点007 SH故障（SH-FAULT）说明：轿厢运行时SH 或SH1（或RH或RH1）的辅助触点断开附加信息：无产生源识别：无可能的错误原因：a)安全回路断开b) c) 应采取的措施：a)检查安全回路b)如此事件在靠近层站时发生，则很有可能由提前开门引起。
超详细迅达扶梯 ( 9300, M-F3 )故障代码表
參數內容
0X0045 0X0045 0X0045 0X0045 0X0040 0X0040 0X0040 0X0040 0X0040 0X0040 0X0040
迅 達 電 扶 梯 ( 9300, M-F3 ) 故 障 代 碼 表
位置 下
下 下 上
註解 梯級上跳觸點 刹車制動帶監控 大樓停機開關訊號 水位監控 接觸器吸持檢查 PTC 電阻 潤滑系統故障停機 指定故障 指定故障 指定故障 1 指定故障 2 PEM 過熱 PES 過熱 PES1 過熱 梯級或踏板缺失 PEM (PES1) 指定故障 指定故障 制動距離過長 串連式的制停 感應器缺損 PEM (PES1) 指定故障 指定故障 指定故障 梯級或踏板缺失 PES 感應器缺損 PEM (PES1) PES 系統檢測 PEM (PES1) 系統檢測 PES 系統檢測 PEM (PES1) 系統檢測 正常制動器釋放檢查 補助制動器釋放檢查 電器系統鎖定故障
故障代碼
參數
E AC
E Ad
E AE
E AF
E b0
E b1
E b2
E b3
E b4
E b5
E b6
E b7
E b8
E b9
E bA
E bb
E bC
E bD
E bE
E bF
E C0
E C1
E C2
E C3
E C4
E C5
E C6
E C7
E C8
E C9
E CA
E Cb
E CC
E Cd
E CE V4008或以上
代號 FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS INBMG USV INVK-T/B INVK-T/B KBFM-B KSL-M RKPH KGB-T KGB-B KBV RTHFK-T
迅达电梯详细故障代码
迅达电梯详细故障代码一、急停故障1、急停按钮长Y/N/U短路故障E030：急停按钮箱Y引脚短路相应急停装置E031：急停按钮箱N引脚短路相应急停装置E032：急停按钮箱U引脚短路相应急停装置2、电梯自动重启后依然受到急停按钮箱控制E033：急停系统控制继电器未能释放E034：急停拨码开关状态未变4、急停按钮状态不正确E038：急停按钮状态不正确二、门锁故障1、东安或微机门锁故障E040：东安门锁安装不当E041：微机门锁安装不当2、门锁马达故障E042：门锁马达未开启E043：门锁马达开启过慢E044：门锁马达未正确关闭3、门锁检测到的实际位置异常E045：门锁检测到的实际位置与预设位置不一致4、触点短路故障E046：门检测触点有短路5、门锁电流异常E047：门锁电流下降三、运行控制故障1、运行控制继电器状态不正常E050：运行控制继电器未能吸合E051：运行控制继电器未能释放2、运行控制开关故障E052：运行控制拨码开关状态未变3、运行速度告警E053：速度过高告警；E054：速度低于预设值告警4、运行发生互锁故障E055：楼层之间存在互锁四、开/关门装置故障1、开/关门装置故障E060：开/关门装置开启不到位E061：开/关门装置关闭不到位E062：开/关门装置在未满足开门或关门条件前又发生反转，产生反转状态 2、开门检测传感器故障E063：开门检测传感器故障五、安全装置故障1、平层开关故障E070：电梯平层开关在未到达平层位置前发生反转3、下降安全装置故障E072：下降安全装置拨码开关状态未变5、上升末端开关故障E074：上升末端开关未开启7、安全装置有短路故障E076：安全装置有短路六、监控系统故障1、监控系统故障E098：无信号，监控不可用E099：监控系统故障，信号异常。
迅达扶梯故障代码
扶梯静止时 LED 显示LED3（红灯） 闪 安全回路断开，运行闭锁，DIL 开关不在正常位置（厂家预置位置） LED2（黄灯）闪 停车闭锁 亮 扶梯准备好运行LED1（绿灯） 闪 起动过渡阶段亮额定运行 LED1 和 LED2 交替闪 自动润滑信号运行状态和出错显示r 0 测试运行 / 检修运行r 0 安全回路开路r r 复位开关 DRES1不在 OFF 位置 d 0准 备好运行d 连续运行A 自动运行t t TUV 速度模拟运行d 下行u 上行- 星形运行 / 变频运行 /主接触器吸合（直接启动） c 夜间停止服务功能有效 L 润滑故障扶梯故障显示-- (PHKE ) “偏差值”出错00 (JR-U ， J R-T ） 钥匙开关没复位10*** (KKP-T ，KPV-T ) 上部梳齿板触点 11 ( KHLE-T ） 上部扶手带入口触点12 (KSL ) 围裙板触点 13 (SKVS ) 硬件监控 HWD 继电器出错 14 (DH ) 急停车15***(KKP-B ，KKPV-T ) 下部梳齿触点16 (KHLE-B ） 下部扶手带入口触点 17 (KKS-B ，KUS ） 链条涨紧触点 20*ROM 检验出错 21 (KBSA ， KBSIA ） 安全制动器不在关位置 23 (KBSP ， KBS2A ） 安全制动器触点 24 (WTHM ） PTC 热敏电阻 25 接触器释放检查26**（PHKE）运行方向出错27**（PHKE）位移值超过范围30**（PHKE）超速31* ( PHKE) 欠速32***（INHL-L ）左扶手带监控33***（INHL-R ）右扶手带监控34 ( KB) 工作制动器触点/相位故障35 ( KBSA) 安全制动器触点36 ( KKA-T ，KKA-B ，KBFM ，KANK )梯级下沉，踏板监控37* ( PHKE) 移动运行38* ( PFVKQ，INBMG ）电机速度监控39**（PHANK-T ）梯级或踏板缺少监控（上部）3A ( PHANK-T ) 上部光电未对准3B**（PHANK-B ）梯级或踏板缺少监控（下部）3C ( PHANK-B ) 下部光电未对准40复位41钥匙停车42丢失24V 电源43电流过大44RAM 检验出错45SRE 释放监控出错46* ( S10) 梯级运行方向未监控47 ( PHKE) 梯级监控光电有问题88不明故障*取消出错联锁：复位（合上电源再断开）/S11 合上再断开** 取消出错联锁：分别操作DRES1按钮RAM 显示（S4-S1）0111：制动距离0011：运行计时器1100：润滑/间歇时间0100：光栅检验0110：位移值0010：计算得位移值0000：特征值显示0101：自动运行特征值1010：脉冲数1101：测得的最小/最大位移极限值1011：ECO计数器0001：ECO 参考速度1000：下部LS 速度1001：上部LS 速度1110：超速极限1111：欠速极限DIL 开关的控制功能S1：ON 调出出错记录OFF 正常运行S2：ON 可变时间的显示OFF 存储可变时间/正常运行S3：ON 6 人（带ECO 经济节能运行）OFF 12人（带ECO）或不带ECO 节能型运行S4：ON 钥匙开关脉冲编码OFF 不带钥匙开关脉冲编码的正常运行S5：ON 星-三角启动OFF 直接启动（连续运行）S6：ON 节能运行功能有效/变频器OFF 节能运行功能无效（使用变频器不能关闭）S7：ON 可以选择自动运行和连续运行OFF 只能用于连续运行S8：ON 有源安全制动器OFF 无源安全制动器/辅助制动器/无安全制动器S9：ON 速度监控有效OFF 速度监控无效S10：ON 运行方向监控有效OFF 运行方向监控无效S11：ON RAM 显示OFF 运行状态显示S12：ON TUV 测试（模拟速度测试运行）OFF 正常运行参考：0000 1011 01000010 0001 0100“ T5去”掉可以去掉WATCHDOG 电感式接近开关，调整到5~6 毫米。
超详细迅达扶梯 ( 9300, M-F3 )故障代码表
E 20
E 21 P1113
E 22 P1111
E 23 P1112
E 24 P1092
E 25 P1016
E 26
E 27 P1109
E 28
E 29 P1110
E 2A P1067
E 2b P1098
E 2C P1066
E 2d P1064
E 2E P1065
E 2F P1073
E 30
E 31
FOS
E A3
FOS
E A4
FOS
E A5
FOS
E A6
FOS
E A7
FOS
E A8
FOS
E A9
FOS
E AA
FOS
E Ab
電子板插
X2.23 (S)
IM (M) IM (M)
IM (M) IM (M) X2.27 (S) X2.27 (M) X2.25 (S) X2.30 (M)
X2.32 (M)
迅 達 電 扶 梯 ( 9300, M-F3 ) 故 障 代 碼 表
位置 上 上 下 下 上
上右 下右 上右 下右
下 左 右
註解 缺失梯級或踏板 梯級監控傳感器故障 缺失梯級或踏板 梯級監控傳感器故障 控制接觸器 (不吸合) PEM (PES1) 超速 15% PEM (PES1) 欠速 PES 接觸器釋放檢查 鎖匙開關停止 (軟停車) 停止開關 2 (外控制櫃) 油量, 行車馬達 參數丟失 SRE-A 復位檢測故障 扶手帶傳動觸點 外置停機訊號 扶手帶入口觸點 扶手帶入口觸點 梳齒板前後移動觸點 梳齒板前後移動觸點 安全回路中斷 DC 901 梯蓋板觸點 停止運行 扶手帶監控觸點 (PES) 扶手帶監控觸點 (PES) 入口監察, 運行方向改變 Seismic 監察器 梯道光電感應欄 制動器電阻 玻璃裝修監察 維修人員在場 PEM 硬件復位 (初始化) PES 硬件復位 (初始化) PES1 硬件復位 (初始化) PES2 硬件復位 (初始化) PES3 硬件復位 (初始化) ALCD 80 硬件復位 PEM 匯流排 (BUS) 重算重置 PES 匯流排 (BUS) 重算重置 PES1 匯流排 (BUS) 重算重置 PES2 匯流排 (BUS) 重算重置 PES3 匯流排 (BUS) 重算重置 ALCD 80 匯流排 (BUS) 重算重置
超详细迅达扶梯(9300,M-F3)故障代码表
位置上左上左上註解梳齒板前後移動觸點扶手帶入口觸點圍裙板觸點代號故障代碼車車電子板插車車車車內容KKP-TL EEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEE101112131415161718191A1b1C1d1E1F202122232425262728292A2b2C2d2E2F303132333435363738P1084X2.24 (S)X2.26 (S)X1.25 (S)X2. 5 (M)P760P761P762P763P764P765P766P767P768P769P770P771P772P773P774P775P776P777P778P779P780P781P782P783P784P785P786P787P788P789P790P791P792P793P794P795P796P797P798P799P8000X00400X00400X00400X00400X00000X00400X00400X00440X00440X00450X00400X00400X00440X00400X00400X00400X00400X00400X00400X00400X00400X00400X00440X00400X00400X00400X00400X00400X00400X00400X00400X00400X00440X00440X00400X00400X00400X00400X00400X00400X0040KHLE-TLKSL-TSKVBP1078P1089P1263P1000-2P1082P1076P1086下控制接觸器(車吸合)緊急停車DHKKP-BL KHLE-BL KKS-B INBMG KAK-T KBFM-T KHLA X2.24 (M) X2.26 (M) X1.27 (M)下左下左梳齒板前後移動觸點扶手帶入口觸點梯級張車車延伸觸點馬達超速 15%主驅動車斷車觸點煙霧探測器P1068P1070P1097X1.35 (S)X1.33 (S)IM上扶手帶鬆脫觸點馬達速車過慢INBMGKUS-T RTHFK-B KSL-B KHR P1090P1094P1080X1.21 (S)X1.32 (M)X1.25 (M)上下下梯級彈跳觸點梳齒板加熱器圍裙板觸點飛車觸點KHRL P1113P1111P1112P1092P1016IM (M)IM (M)緊急車動停制制停按鍵 1JH1-T上上上KKPV-TWTHM-TSFEIM (M)梳齒板垂直移動觸點PTC熱敏開關接觸器車位檢查(車釋放)運車方向出錯X1.36 (S)X2.29 (S)INVK制停按鍵 1JH1-B P1109IM (M)X2.28 (M)IM (M)下下下上KKA-BKKPV-BJH-T梯級下沉觸點P1110P1067P1098P1066P1064P1065P1073梳齒板垂直移動觸點停止開關X2.31 (S)IM (M)KHLL扶手帶車長接點停止開關JH-B X2.31 (M)X2.35 (S)IM (M)下上GFU變頻器故障停止開關(外控制櫃)梯蓋板觸點JH-AKDMR-TINVK-T/BINVK-T/BINHL-LINHL-RMGB (KB)MGBAKKA-TJH1-AX2.32 (S) PES超速 15%PES欠速P1129P1130P1011P1012P1081P1107X2.15 (M)X2.18 (M)X1.27 (S)X1.34 (S)X2.28 (S)IM (M)左右扶手帶監控觸點扶手帶監控觸點制動器觸點安全制動器觸點梯級水平觸點上停止開關 1 (外控制櫃)制動距車檢測傳感器INBMG上INVK-T E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E393A 3b 3C 3d 3E 3F 404142434445464748494A 4b 4C 4d 4E 4F 5051525354555657A0A1A2A3A4A5A6A7A8A9AA AbP801P802P803P804P805P806P807P808P809P810P811P812P813P814P815P816P817P818P819P8200X00440X00400X00440X00400X00400X00440X00440X00400X00000X00400X00400X00400X00400X00400X00000X00400X00400X00400X00400X0000缺失梯級或踏板INVK-T INVK-B INVK-B SKVT 上梯級監控傳感器故障缺失梯級或踏板梯級監控傳感器故障控制接觸器 (車吸合)PEM (PES1)超速 15%PEM (PES1)欠速PES 接觸器釋放檢查鎖匙開關停止 (軟停車)停止開關 2 (外控制櫃)油車,車車馬達下下P1019X2.23 (S)上INVK-T/B INVK-T/B SKV V4010或以上SOFT STOP JH2-A P1108P1115IM (M)IM (M)KOMH EEPROM SRE-A 車車丟失SRE-A 車位檢測故障扶手帶傳動觸點外置停機訊號KHLK P1116P1104P1079P1077P1085P1083P1015IM (M)IM (M)STOP_BS KHLE-TR KHLE-BR KKP-TR KKP-BR RSK X2.27 (S)X2.27 (M)X2.25 (S)X2.30 (M)上右下右上右下右扶手帶入口觸點扶手帶入口觸點梳齒板前後移動觸點梳齒板前後移動觸點安全回車中斷DC 901KDMR-B P1072X2.32 (M)P822P8230X00400X0000下梯蓋板觸點停止運車左 扶手帶監控觸點 (PES)右 扶手帶監控觸點 (PES)入口監察,運車方向改變Seismic 監察器INHL-L INHL-R V4013或以上V4013或以上V4013或以上V4013或以上V4013或以上V4013或以上V4013或以上V4014或以上SEIS PHTK-B WFU RKGL EOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS梯道光電感應車制動器電阻玻璃裝修監察維修人員在場PEM 硬件車位 (初始化)PES 硬件車位 (初始化)PES1硬件車位 (初始化)PES2硬件車位 (初始化)PES3硬件車位 (初始化)ALCD 80硬件車位PEM 匯車排 (BUS)重算重置PES 匯車排 (BUS)重算重置PES1匯車排 (BUS)重算重置PES2匯車排 (BUS)重算重置PES3匯車排 (BUS)重算重置ALCD 80匯車排 (BUS)重算重置PEM 緩衝滿載重置FOS E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E EAC Ad AE AF b0b1b2b3b4b5b6b7b8b9bA bb bC bD bE bF C0C1C2C3C4C5C6C7C8C9CA Cb CC Cd CE CF d1d2d3d4d5d6d7PES 緩衝滿載重置PES1緩衝滿載重置PES2緩衝滿載重置PES3緩衝滿載重置ALCD 80緩衝滿載重置PEM 故障訊息復位PES 故障訊息復位PES1故障訊息復位PES2故障訊息復位PES3故障訊息復位ALCD 80故障訊息復位PEM - PEM 重置PES - PEM 重置PES1 - PEM 重置PES2 - PEM 重置PES3 - PEM 重置ALCD 80 - PEM 重置PEM 超時重置FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS FOS PES 超時重置FOS PES1超時重置FOS PES2超時重置FOS PES3超時重置FOS ALCD 80超時重置PEM - FCOM 重置PES - FCOM 重置PES1 - FCOM 重置PES2 - FCOM 重置PES3 - FCOM 重置ALCD 80 - FCOM 重置PEM - PES 電子板重置電壓接通復位FOS FOS FOS FOS FOS FOS FOS FOS FOS 馬達超速 15%INBMG USV P948P949P950P951P953P954P955P956P957P958P9590X00450X00450X00450X00450X00400X00400X00400X00400X00400X00400X0040供電中斷超過 0.25秒PES 超速 30%INVK-T/B INVK-T/B KBFM-B KSL-M RKPH KGB-T KGB-B KBV V4008或以上V4008或以上P1069PEM (PES1)超速 30%煙霧探測器X1.33 (M)X2.29 (M)X2.18 (S)IM (S)下中P1088圍裙板觸點P1093相序故障P1075上下橡膠帶觸點P1074IM (M)橡膠帶觸點P1071IM (S)機械鎖定裝置RTHFK-TP1095X1.32 (S)上梳齒板加熱下KUS-B E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E Ed8d9dA db dC dE dF E0E1E2E3E4E5E6E7E8E9EA Eb EC Ed EE EF F0F1F2F3F4F5F6F7ErP1090X1.21 (M)IM (M)P960P961P962P963P964P966P967P968P969P970P9710X00400X00400X00000X00400X00400X00400X00400X00400X00400X00400X0040梯級上跳觸點KBB P1096P1099P1102刹車制動帶監控大車停機開關訊號水位監控RHBS IM (M)KWS IM (M)SK 接觸器吸持檢查PTC 電阻WTHM-B KDZS P1103IM (M)下潤車系統故障停機KSPEZ-B KSPEZ-T KSPEZ-1KSPEZ-2P1100IM (M)IM (S)IM (M)IM (M)下 指定故障P1101上 指定故障指定故障 1指定故障 2PEM 過熱P1105P1106V4013或以上V4013或以上V4013或以上V4010或以上PES 過熱PES1過熱梯級或踏板缺失 PEM (PES1)INVK-B SKUE 1SKUE 2IMBMGP975P976P977P978P979P980P981P982P9830X00440X00440X00440X00450X00400X00400X00400X00400X0040指定故障指定故障制動距車過長車車式的制停感應器缺損 PEM (PES1)指定故障INVK-T V4010或以上指定故障指定故障梯級或踏板缺失 PES 感應器缺損 PEM (PES1)PES 系統檢測INVK-T INVK-B V4010或以上V4010或以上V4010或以上V4010或以上V4010或以上V4010或以上V4013或以上V4013或以上PEM (PES1)系統檢測PES 系統檢測PEM (PES1)系統檢測正常制動器釋放檢查補助制動器釋放檢查電器系統鎖定故障RB RGBA ANSI。
扶梯故障代码表修订版.
在扶梯出现故障时，要调用故障记录，应先进入M-1-2-2，进入后用‘蓝键’+‘5’清除故障记录，按ECB板上的清除键（红色）之后拉闸，之后合闸再进入M-1-2-2，所显示的故障就为当前故障。
1：0100。
IESU。
上平台缺少梯级或踏板：在上平台位置检测到缺少梯级或踏板，此时扶梯无法运行。
请检查上平台梯级和踏板的感应器（开关），或检查ST板的拨码是否正确。
2：0101。
IESD。
下平台缺少梯级或踏板：在下平台位置检测到缺少梯级或踏板，此时扶梯无法运行。
请检查下平台梯级和踏板的感应器（开关），或检查ST板的拨码是否正确。
3：0102。
UAC。
上平台楼层板：在上平台楼层板开关未接通，或上平台楼层板未盖好。
一般楼层板开关只有在510PSE等大型扶梯上才有。
且此开关一般串在上平台急停。
如此开关不通电梯无法运行。
4：0103。
MAC。
下平台楼层板：在下平台楼层板开关未接通，或下平台楼层板未盖好。
其余同上。
5：0104。
FFcode unkn。
安全链监控器的RSFF的故障及接线错误。
此板在上机仓电源柜内。
一般在安装阶段会出现接线错误，在维修阶段RSFF 板损坏，多是因为输入电压（+30V）错误或地线压接不牢。
再有就是因为串行通讯线松动或虚接，在ECB板未能得到输入信号。
6：0105。
BLW2。
刹车垫磨损装置（S32）静态时检测。
S32开关在图纸的20-C4，通过ST1通讯板的P3-5到P3-6与ECB进行通讯。
此开关主要作用是保证抱闸刹车片的厚度，以保证抱闸能够有足够的抱紧度。
（在一般的扶梯上没有此开关）7：0106。
TMOT。
电梯过热保护，冷却后检查接线。
此故障多表现为电梯运行一段时间后出现停梯，现场电机热度高，待等一段时间后可继续运行。
此时应检查电机接线是否松动，大线压接是否牢固。
8：0108。
BLS（lift）。
启动后抱闸不能提升（S33）此时控制柜内继电器吸合正常，但电梯无法运行。
请检查抱闸线圈是否良好，电压是否正常。
迅达扶梯故障代码演示教学
扶梯静止时LED显示LED3（红灯）闪安全回路断开，运行闭锁，DIL开关不在正常位置（厂家预置位置）LED2（黄灯）闪停车闭锁亮扶梯准备好运行LED1（绿灯）闪起动过渡阶段亮额定运行LED1和LED2 交替闪自动润滑信号运行状态和出错显示r 0 测试运行/检修运行r 0 安全回路开路r r 复位开关DRES1不在OFF位置d 0 准备好运行d 连续运行A 自动运行t t TUV速度模拟运行d 下行u 上行-星形运行/变频运行/主接触器吸合（直接启动）c 夜间停止服务功能有效L 润滑故障扶梯故障显示-- （PHKE）“偏差值”出错00 （JR-U，JR-T）钥匙开关没复位10*** （KKP-T，KPV-T）上部梳齿板触点11 （KHLE-T）上部扶手带入口触点12 （KSL）围裙板触点13 （SKVS）硬件监控HWD继电器出错14 （DH）急停车15*** （KKP-B，KKPV-T）下部梳齿触点16 （KHLE-B）下部扶手带入口触点17 （KKS-B，KUS）链条涨紧触点20* ROM检验出错21 （KBSA，KBSIA）安全制动器不在关位置23 （KBSP，KBS2A）安全制动器触点24 （WTHM）PTC热敏电阻25接触器释放检查26** （PHKE）运行方向出错27** （PHKE）位移值超过范围30** （PHKE）超速31* （PHKE）欠速32*** （INHL-L）左扶手带监控33*** （INHL-R）右扶手带监控34 （KB）工作制动器触点/相位故障35 （KBSA）安全制动器触点36（KKA-T，KKA-B，KBFM，KANK）梯级下沉，踏板监控37* （PHKE）移动运行38* （PFVKQ，INBMG）电机速度监控39** （PHANK-T）梯级或踏板缺少监控（上部）3A （PHANK-T）上部光电未对准3B** （PHANK-B）梯级或踏板缺少监控（下部）3C （PHANK-B）下部光电未对准40 复位41 钥匙停车42 丢失24V电源43 电流过大44 RAM检验出错45 SRE释放监控出错46* （S10）梯级运行方向未监控47 （PHKE）梯级监控光电有问题88 不明故障*取消出错联锁：复位（合上电源再断开）/S11合上再断开**取消出错联锁：分别操作DRES1按钮RAM显示（S4-S1）0111：制动距离0011：运行计时器1100：润滑/间歇时间0100：光栅检验0110：位移值0010：计算得位移值0000：特征值显示0101：自动运行特征值1010：脉冲数1101：测得的最小/最大位移极限值1011：ECO计数器0001：ECO参考速度1000：下部LS速度1001：上部LS速度1110：超速极限1111：欠速极限DIL开关的控制功能S1：ON 调出出错记录OFF 正常运行S2：ON 可变时间的显示OFF 存储可变时间/正常运行S3：ON 6人（带ECO经济节能运行）OFF 12人（带ECO）或不带ECO节能型运行S4：ON 钥匙开关脉冲编码OFF 不带钥匙开关脉冲编码的正常运行S5：ON 星-三角启动OFF 直接启动（连续运行）S6：ON 节能运行功能有效/变频器OFF 节能运行功能无效（使用变频器不能关闭）S7：ON 可以选择自动运行和连续运行OFF 只能用于连续运行S8：ON 有源安全制动器OFF 无源安全制动器/辅助制动器/无安全制动器S9：ON 速度监控有效OFF 速度监控无效S10：ON 运行方向监控有效OFF 运行方向监控无效S11：ON RAM显示OFF 运行状态显示S12：ON TUV测试（模拟速度测试运行）OFF 正常运行参考：0000 1011 01000010 0001 0100“T5”去掉可以去掉W A TCHDOG电感式接近开关，调整到5~6毫米。
迅达9300电梯故障代号详细表
代号功能名称LAG绿色方向指示器LAR红色方向指示器LBB/9.6照明LG/7.2机房内照明LKP/7.4梳齿板照明LSS/7.4梯级间距照明MGB/1.7制动器释放线圈MGBA/2.5安全制动器触发线圈MH/1.3主驱动电机NGP/2.7电源印板P/7.3插座PBL/3.6维修空插头PEM/17.1主控制印板PES/16.1副控制印板PGH/3.8维修操作板插头PHSE/12.7围裙光电管接受器PHSS/12.6围裙光电管传输器PHVE光电管扫描接受感应器PHVS光电管扫描传输感应器PRE/3.6维修板插座PSR4/4.3继电器、接触器输出印板BRL/7.7照明继电器RE1/4.7星形连接继电器、接触器输出RE2/4.8三角形连接继电器、接触器输出RE3/4.6上行连接继电器、接触器输出RE4/4.5下行连接继电器、接触器输出RGB/2.8安全制动继电器RHM/6.2信号终止继电器RKBF消防继电器RKPH/1.6相序监控继电器RPHV扫描传感器继电器RR/6.5方向继电器RSK/3.6安全回路继电器RSKM/13.4安全回路信号继电器RSSL围裙板信号继电器RSFU慢速继电器RSWS水位探测信号继电器RWS水位探测继电器RRE检修继电器SBL/7.6照明接触器SD三角形连接接触器SFE/2.3起动运行接触器SIBS/1.1客户提供熔断器SIF/2.6控制熔断器SIS1/1.6控制熔断器SIS2/2.2控制熔断器SKVB/4.1速度监控主接触器(上端) SKVT/4.1速度监控副接触器(下端) SR-D/4.5下行接触器SR-U/4.6上行接触器SRE-A维修关闭接触器SY星形连接接触器SFU变频器接触器THS/9.4高压变压器TS/2.1控制变压器WTHM/1.3电机定子绕组(PTC)热敏电阻ZQH/10.1操作小时计算器SLPE1乘客光幕1接触器。
迅达扶梯F3故障代码
迅达930OMF3出错表E10 上端左侧梳齿板触点E11 上端左侧扶手带入口触点E12 上端裙板触点E13 下端控制接触器E14 下端急停E15 下端左侧梳齿板触点E16 下端左侧扶手带入口触点E17 涨紧链触点E18 马达超速- E19 驱动链断裂触点E1A 上端烟雾探测器E1b 扶手带在位触点E1c 马达欠速E1d 上端梯级防跳触点E1E 下端梳齿板加热E1F 下端裙板触点E20 手轮触点E21 紧急拉线开关E22 STOP开关1，上端E23 STOP开关2，上端E24 PTC热敏电阻，上端E25 接触器跌落检查E26 运行方向出错E27 STOP开关1，下端E28 下端梯级水平触点E29 STOP开关2，下端E2A 上端STOP开关E2b 扶手带延伸触点E3C 下端STOP开关E2d 变频器故障E2E 外控制柜STOP开关E2F 上端地面盖板触点E30 PES超速E31 PES欠速E32 左侧扶手带监控器E33 右侧扶手带监控器E34 工作制动器触点E35 安全制动器动作E36 上端梯级下沉触点E37 STOP开关1，外部控制屏E38 制动距离检测信号发生器E39上端梯级或踏板丢失E3A 上端梯级监控传感器故障E3b 下端梯级或踏板丢失E3C 下端梯级监控传感器故障E3d 上端控制接触器E3E PEM(PES1)超速E3F PEM(PES1)欠速E41 钥匙开关停止（软停车）E42 STOP开关2，外部控制屏E43 油位，驱动马达E44 参数丢失E45 SRE-A脱落检查出错E46 扶手驱动链触点E47 外部停车E48 上端右侧扶手带入口触点E49 下端右侧扶手带入口触点E4A 上端右侧梳齿板触点E4b 下端右侧梳齿板触点E4C 安全电路中断E4E 下端地面盖板触点E4F 停止运行EA0 PEM硬件复位EA1 PES硬件复位EA2 PES1硬件复位EA3 PES2硬件复位EA4 PES3硬件复位EA5 ALCD80硬件复位EA6 PEM总线重试复位EA7 PES总线重试复位EA8 PES1总线重试复位EA9 PES2总线重试复位EAA PES3总线重试复位EAb ALCD80总线重试复位EAC PEM缓冲器溢出复位EAd PES缓冲器溢出复位EAE PES1缓冲器溢出复位EAF PES2缓冲器溢出复位Eb0 PES3缓冲器溢出复位Eb1 ALCD80缓冲器溢出复位Eb2 PEM故障信息复位Eb3 PES故障信息复位Eb4 PES1故障信息复位Eb5 PES2故障信息复位Eb6 PES3故障信息复位Eb7 ALCD80故障信息复位Eb8 PEM-PEM复位Eb9 PES-PEM复位EbA PES1-PEM复位Ebb PES2-PEM复位EbC PES3-PEM复位Ebd ALCD80复位EbE PEM超时复位EbF PES超时复位EC0 PES1超时复位EC1 PES2超时复位EC2 PES3超时复位EC3 ALCD80复位EC4 PEM-FCOM3复位EC5 PES-FCOM3复位EC6 PES1-FCOM3复位EC7 PES2-FCOM3复位EC8 PES3-FCOM3复位EC9 ALCD80-FCOM3复位ECA PEM-PES印板复位ECb 电压接通复位ECC 梳齿板触点2，下左ECd 梳齿板触点2，下右ECE 梳齿板触点2，上左ECF 梳齿板触点2，上右Ed1 下端烟雾探测器Ed2 中段裙板触点Ed3 相位故障Ed4 上端橡皮带触点Ed5 下端橡皮带触点Ed6 阻塞装置（机械锁定装置）Ed7 上端梳齿板加热Ed8 下端梯级上跳触点Ed9 制动衬监控器EdA 大楼内的急停开关Edb 水位监控EdC 接触器吸合检查EdE PTC热敏电阻，下部EdF 润滑故障停车EE0 底部系统特定错误EE1 顶部系统特定错误EE2-EE3-EE4-EE5-EE6-EE7-EE8-EE9-EEA-EEb-EEC-EEd-EEE-EEF-EEr 系统特定错误。
