数控机床线轨精度标准
机床加工精度要求
机床加工精度要求为了确保机床加工的质量稳定和产品精度符合客户的要求，机床加工行业制定了一系列的规范、规程和标准。
在机床加工过程中，精度要求是一个非常重要的指标，它直接关系到产品的质量和性能。
一、机床几何精度机床几何精度是指机床各个零部件之间的相对位置精确度以及机床的整体结构精确度。
在机床加工过程中，机床几何精度的稳定性对于产品的加工精度有着重要的影响。
1. 机床的位置精度机床的位置精度包括机床床身的直线度、平行度和垂直度等指标。
这些指标主要衡量机床床身的几何形状是否满足要求。
在机床加工过程中，机床床身的位置精度对于工件的加工精度有着直接的影响。
2. 导轨的精度导轨是机床运动的支撑和导向部件，它的精度直接关系到机床加工的精度。
导轨的精度包括导轨的直线度、平行度和垂直度等指标。
在机床加工过程中，导轨的精度对于机床的加工精度具有重要影响。
3. 主轴的精度主轴是机床加工中负责实际加工的部件，它的精度对于工件的加工精度有着决定性的影响。
主轴的精度包括主轴的圆度、直线度和平行度等指标。
二、机床加工质量控制机床加工质量控制是指在机床加工过程中，通过采取一系列的措施和方法，保证机床加工质量的稳定和产品精度的要求。
1. 刀具选择和刀具磨砺在机床加工过程中，刀具的选择和刀具的磨砺对于产品的加工精度有着重要的影响。
正确选择合适的刀具，可以提高机床加工的质量和精度。
同时，定期对刀具进行磨砺和更换，可以保证刀具的锋利度和几何精度，从而确保加工质量。
2. 加工工艺优化在机床加工过程中，加工工艺的优化是提高机床加工质量和产品精度的关键。
通过合理的加工工艺设计，可以降低机床加工过程中的误差和变形，达到更高的加工精度要求。
3. 检测和测量检测和测量是机床加工质量控制的重要环节。
通过使用精密的测量设备和仪器，对加工件进行精确的测量和检测，可以及时发现和纠正加工误差，保证产品的加工精度。
三、机床加工的应用领域和要求机床加工广泛应用于机械制造、汽车制造、航空航天、电子信息等众多领域。
数控机床精度及性能检验
数控机床精度及性能检验数控机床的高精度最终是要靠机床本身的精度来保证，数控机床精度包括几何精度和切削精度。
另一方而，数控机床各项性能的好坏及数控功能能否正常发挥将直接影响到机床的正常使用。
因此，数控机床精度和性能检验对初始使用的数控机床及维修调整后机床的技术指标恢复是很重要的。
一、精度检验一台数控机床的检测验收工作，是一项工作量大而复杂，试验和检测技术要求高的工作。
它要用各种检测仪器和手段对机床的机、电、液、气各部分及整机进行综合性能及单项性能的检测，最后得出对该数控机床的综合评价。
这项工作为数控机床今后稳定可靠地运行打下一定的基础，可以将某些隐患消除在考机和验收阶段中，因此，这项工作必须认真、仔细，并将符合要求的技术数据整理归档，作为今后设备维护、故障诊断及维修中恢复技术指标的依据。
1、几何精度检验几何精度检验，又称静态精度检验，是综合反映机床关键零部件经组装后的综合几何形状误差。
数控机床的几何精度的检验工具和检验方法类似于普通机床，但检测要求更高。
几何精度检测必须在地基完全稳定、地脚螺栓处于压紧状态下进行。
考虑到地基可能随时间而变化，一般要求机床使用半年后，再复校一次几何精度：在几何精度检测时应注意测量方法及测量工具应用不当所引起的误差。
在检测时，应按国家标准规定，即机床接通电源后，在预热状态下，机床各坐标轴往复运动几次，主轴故个等的转速运转十多分钟后进行。
常用的检测工具有精密水平仪、精密方箱、直角尺、平尺、平行光管、千分表、测微仪及高精度主轴心棒等。
检测工具的精度必须比所测的几何精度高一个等级。
(一)卧式加工中心几何精度检验1)x 、y 、z 坐标轴的相互垂直度。
2)工作台面的平行度。
3)x 、Z 轴移动时工作台面的平行度。
4)主轴回转轴线对工作台面的平行度。
5)主轴在Z 轴方向移动的直线度：6)x 轴移动时工作台边界与定位基准面的平行度。
7)主轴轴向及孔径跳动。
8)回转工作台精度。
具体的检测项目及方法见表2—1。
平床身线轨数控机床精度要求与优化措施
平床身线轨数控机床精度要求与优化措施随着制造业的不断进展和技术的进步，数控机床在加工领域中起到越来越紧要的作用。
其中平床身线轨数控机床作为常用的一种类型，其加工精度对于零件的质量和生产效率有着直接的影响。
下面就来说说数控机床加工的精度要求以及相应的优化措施。
一、数控机床的精度要求：1、定位精度：定位精度是指机床在进行加工时，机械移动元件停止位置与设定位置之间的偏差。
机床的定位精度要求通常在微米级别，不同的加工任务可能会有不同的精度要求。
2、重复定位精度：重复定位精度是指机床在多次定位下，机械移动元件回到相同位置的偏差。
对于机床来说，重复定位精度要求较高，以确保多次加工相同零件时的一致性。
3、直线度和平面度：直线度和平面度是指机床移动轨迹或加工表面与理想直线或平面之间的偏差。
在机床的加工过程中，直线度和平面度的要求对于工件的平整度和尺寸精度至关紧要。
二、平床身线轨数控机床精度优化措施：1、选用高精度的导轨和滚珠丝杠：导轨和滚珠丝杠是影响机床精度的关键部件。
选择高精度的导轨和滚珠丝杠可以显著提高机床的定位精度和重复定位精度。
2、提高传动系统的刚性：传动系统的刚性对于削减机械振动和提高加工精度特别紧要。
通过优化传动系统的结构设计和加强关键部件的刚性，可以有效改善机床的精度。
3、精准明确的加工调试和校正：在机床安装调试完毕后，进行精准明确的加工调试和校正是确保机床精度的关键步骤。
通过认真调整和校正机床的各项参数和位置，可以提高机床的加工精度。
4、合理选择切削条件：在进行加工时，合理选择切削条件也是优化机床精度的紧要措施。
通过选择适当的切削速度、进给量和切削深度等参数，可以降低切削过程中的振动和变形，从而提高加工精度。
平床身线轨数控机床的精度要求对于加工质量和产品性能具有紧要影响。
为了充足精细化加工的需求，需要关注选用高精度的导轨和滚珠丝杠，提高传动系统的刚性，进行精准明确的加工调试和校正，并合理选择切削条件。
数控机床位置精度测试常用的测量方法及评定标准
4.4补偿实例 现以ZJK2532A数控铣钻床的X轴为例，该机床配置华中数控世纪星系统。测量方法为“步距规”测量；设某步距规实际尺寸为：
位置
P0
P1
P2
P3
P4
P5
实际尺寸mm
0
100.10
200.20
300.10
400.20
500.05
1、测试步骤如下： 。 在首次测量前，开机进入系统（华中数控HNC-2000或HNC-21M），依次按“F3参数”键、再按“F3输入权限”键进入下一子菜单，按F1数控厂家参数，输入数控厂家权限口令，初始口令为“NC”，回车，再按“F1参数索引”键，再按“F4轴补偿参数”键如图2-6所示，移动光标选择“0轴” 回车，即进入系统X轴补偿参数界面如图2-8所示，将系统的反向间隙、螺距补偿参数全部设置为零，按“Esc”键，界面出现对话框“是否保存修改参数？”，按“Y”键后保存修改后的参数。按“F10”键回到主界面，再按“Alt+X”，退出系统，进入DOS状态，按“N”回车进入系统；
图6步距规安装示意图

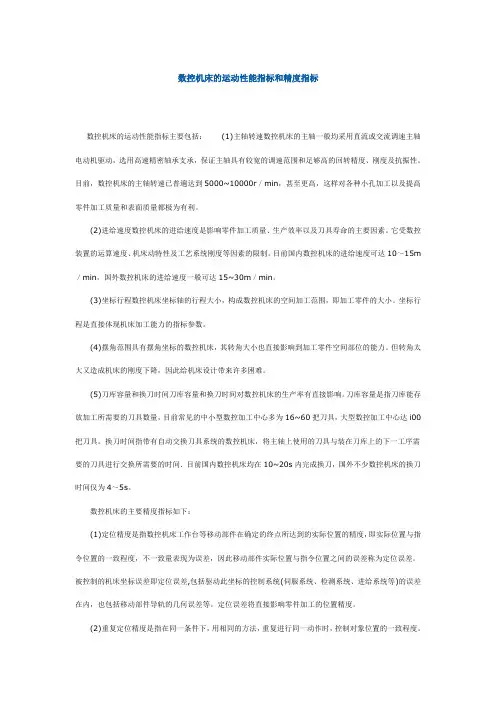

数控机床的运动性能指标和精度指标
数控机床的运动性能指标和精度指标数控机床的运动性能指标主要包括：(1)主轴转速数控机床的主轴一般均采用直流或交流调速主轴电动机驱动，选用高速精密轴承支承，保证主轴具有较宽的调速范围和足够高的回转精度、刚度及抗振性。
目前，数控机床的主轴转速已普遍达到5000~10000r／min，甚至更高，这样对各种小孔加工以及提高零件加工质量和表面质量都极为有利。
(2)进给速度数控机床的进给速度是影响零件加工质量、生产效率以及刀具寿命的主要因素。
它受数控装置的运算速度、机床动特性及工艺系统刚度等因素的限制。
目前国内数控机床的进给速度可达10～15m ／min，国外数控机床的进给速度一般可达15~30m／min。
(3)坐标行程数控机床坐标轴的行程大小，构成数控机床的空间加工范围，即加工零件的大小。
坐标行程是直接体现机床加工能力的指标参数。
(4)摆角范围具有摆角坐标的数控机床，其转角大小也直接影响到加工零件空间部位的能力。
但转角太大又造成机床的刚度下降，因此给机床设计带来许多困难。
(5)刀库容量和换刀时间刀库容量和换刀时间对数控机床的生产率有直接影响。
刀库容量是指刀库能存放加工所需要的刀具数量，目前常见的中小型数控加工中心多为16~60把刀具，大型数控加工中心达i00把刀具。
换刀时间指带有自动交换刀具系统的数控机床，将主轴上使用的刀具与装在刀库上的下一工序需要的刀具进行交换所需要的时间．目前国内数控机床均在10~20s内完成换刀，国外不少数控机床的换刀时间仅为4～5s。
数控机床的主要精度指标如下：(1)定位精度是指数控机床工作台等移动部件在确定的终点所达到的实际位置的精度，即实际位置与指令位置的一致程度，不一致量表现为误差，因此移动部件实际位置与指令位置之间的误差称为定位误差。
被控制的机床坐标误差即定位误差,包括驱动此坐标的控制系统(伺服系统、检测系统、进给系统等)的误差在内，也包括移动部件导轨的几何误差等。
定位误差将直接影响零件加工的位置精度。

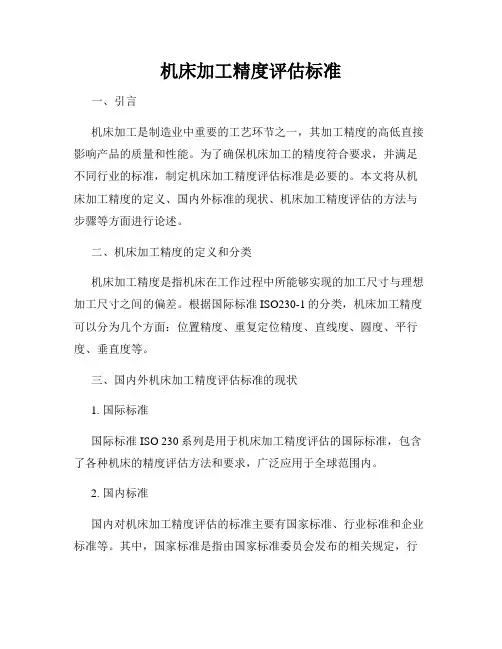

机床加工精度评估标准
机床加工精度评估标准一、引言机床加工是制造业中重要的工艺环节之一，其加工精度的高低直接影响产品的质量和性能。
为了确保机床加工的精度符合要求，并满足不同行业的标准，制定机床加工精度评估标准是必要的。
本文将从机床加工精度的定义、国内外标准的现状、机床加工精度评估的方法与步骤等方面进行论述。
二、机床加工精度的定义和分类机床加工精度是指机床在工作过程中所能够实现的加工尺寸与理想加工尺寸之间的偏差。
根据国际标准ISO230-1的分类，机床加工精度可以分为几个方面：位置精度、重复定位精度、直线度、圆度、平行度、垂直度等。
三、国内外机床加工精度评估标准的现状1. 国际标准国际标准ISO 230系列是用于机床加工精度评估的国际标准，包含了各种机床的精度评估方法和要求，广泛应用于全球范围内。
2. 国内标准国内对机床加工精度评估的标准主要有国家标准、行业标准和企业标准等。
其中，国家标准是指由国家标准委员会发布的相关规定，行业标准是指由各行业协会或组织制定的评估标准，企业标准是指由具体企业自行制定的内部评估标准。
四、机床加工精度评估的方法与步骤1. 数据采集机床加工精度评估的第一步是数据采集，通过测量机床在工作过程中的加工尺寸，获得实际加工尺寸数据。
2. 数据处理在获得实际加工尺寸数据后，需要进行数据处理，包括数据清洗、数据校正等步骤，确保数据的准确性和可靠性。
3. 加工精度计算根据数据处理后的加工尺寸数据，利用相应的计算方法和公式，计算机床的加工精度。
例如，对于位置精度，可以采用误差最大法或综合评估法进行计算。
4. 评估结果分析在计算得到机床加工精度后，需要进行评估结果的分析与判定。
通常将评估结果与相应的标准进行对比，判断机床的加工精度是否符合要求。
五、机床加工精度评估标准的应用1. 产品质量控制通过机床加工精度评估标准的应用，可以有效控制产品的加工质量，提高产品的一致性和稳定性。
2. 设备选型指导机床加工精度评估标准可以作为企业在选购机床设备时的参考依据，帮助企业选择符合要求、性能稳定的机床设备。
数控机床精度定义
数控机床精度一份数控机床的促销文章上，机床A的“定位精度”标为0.004mm，而在另一生产商的样本上，同类机床B的“定位精度”标为0.006mm。
从这些数据，你会很自然地认为机床A 比机床B的精度要高。
然而，事实上很有可能机床B比机床A的精度要高，问题就在于机床A和B的精度分别是如何定义的。
所以，当我们谈到数控机床的“精度”时，务必要弄清标准、指标的定义及计算方法。
1 精度定义一般说来，精度是指机床将刀尖点定位至程序目标点的能力。
然而，测量这种定位能力的办法很多，更为重要的是，不同的国家有不同的规定。
日本机床生产商标定“精度”时，通常采用JISB6201或JISB6336或JISB6338标准。
JISB6201一般用于通用机床和普通数控机床，JISB6336一般用于加工中心，JISB6338则一般用于立式加工中心。
上述三种标准在定义位置精度时基本相同，文中仅以JIS B6336作为例子，因为一方面该标准较新，另一方面相对于其它两种标准来说，它要稍稍精确一些。
欧洲机床生产商，特别是德国厂家，一般采用VDI/DGQ3441标准。
美国机床生产商通常采用NMTBA(National Machine Tool Builder's Assn)标准(该标准源于美国机床制造协会的一项研究，颁布于1968年，后经修改)。
上面所提到的这些标准，都与ISO标准相关联。
当标定一台数控机床的精度时，非常有必要将其采用的标准一同标注出来。
同样一台机床，因采用不同标准会显示出不同的数据(采用JIS标准，其数据比用美国的NMTBA标准或德国VDI标准明显偏小)。
2 同样的指标，不同的含义经常容易混淆的是：同样的指标名在不同的精度标准中代表不同的意义，不同的指标名却具有相同的含义。
上述4种标准，除JIS标准之外，皆是在机床数控轴上对多目标点进行多回合测量之后，通过数学统计计算出来的，其关键不同点在于:(1)目标点的数量;(2)测量回合数;(3)从单向还是双向接近目标点(此点尤为重要);(4)精度指标及其它指标的计算方法。
数控机床的精度与应用范围
数控机床的精度与应用范围1.数控机床的精度数控机床的精度主要是指加工精度、定位精度和重复定位精度。
精度是数控机未的重要技术指标之一。
由于数控机床是以数字的形式给出相应的脉冲指令进行加工，数控机床的脉冲当量(即每输出一个脉冲，数控机床各运动部件的位移量或角位移量)就自然地与精度保持了某种联系。
按不同精度等级的数控机床的要求，脉冲当量通常为0.010.000 5nm/脉冲。
由于数控机床的进给传动链的反向间隙和丝杠螺距误差均可以进行自动补偿，因此数控机床一般都具有较高的加工精度。
长期的实践表明，一般中、小型数控机床(非精密型)的加工精度值约为脉冲当量的10倍，因此数控机床的加工精度通常为0.10.005mm。
在一般情况下定位精度通常是加工精度的1/2一1/3，因此数控机床的定位精度通常为0.05 -- 0.002 5mm。
而重复定位精度通常是定位精度的1/2一1/3，因此数控机床的重复定位精度通常为0.025一0.001 mm。
对于较大尺寸的零件加工的数控机床一般很注重定位精度，而对中、小型零件在考核加工尺寸的一致性时一般更注重重复定位精度。
从总体上说，由于数控机床的传动系统和机床结构具有很高的静、动刚度和热稳定性，机床本身的零部件具有很高的加工精度，特别是数控机床的自动加工方式避免了操作者人为的误差，因此同一批加工零件的尺寸一致性非常好，加工质量稳定、产品合格率高。
例如在采用点位控制的数控钻床上钻孔时，由于不再使用钻模板和钻套，钻模板的坐标误差造成的影响不复存在，又因为加工的敞开性改善了钻孔的排屑条件，可以进行有效的冷却，被加工孔的孔距精度，孔径尺寸精度和内孔表面质量均有所提高。
在数拄机床对复杂零件的轮廓表面进行加工时，由于编程中已考虑到对进给速度进行控制，保证刀具沿轮廓的切向进给的线速度基本不变，因而可以获得较高的精度和表面质量。
2.数控机床的应用范围半个世纪以来数控机床的应用范围正在不断扩大，数控技术已经渗透到许多领域。
数控机床精度要求、检测方法和验收
数控机床精度要求、检测方法和验收一、几何精度工作台运动的真直度、各轴向间的垂直度、工作台与各运动方向的平行度、主轴锥孔面的偏摆、主轴中心与工作台面的垂直度等。
机床主体的几何精度验收工作通过单项静态精度检测工作来进行，其几何精度综合反映机床各关键零、部件及其组装后的综合几何形状误差。
在机床几何精度验收工作中，应注意以下几个问题。
①检测前，应按有关标准的规定，要求机床接通电源后，在预热状态下，使机床各坐标轴往复运动几次，主轴则按中等转速运转10～15min后，再进行具体检测。
②检测用量具、量仪的精度必须比所测机床主体的几何精度高1～2个等级，否则将影响到测量结果的可信度。
③检测过程中，应注意检测工具和检测方法可能对测量误差造成的影响，如百分表架的刚性、测微仪的重力及测量几何误差的方向（公差带的宽度或直径）等。
④机床几何精度中有较多项相互牵连，须在精调后一次性完成检测工作。
不允许调整一项检测一项，如果出现某一单项须经重新调整才合格的情况，一般要求应重新进行其整个几何精度的验收工作。
二、位置精度数控设备的位置精度是指机床各坐标轴在数控系统控制下运动时，各轴所能达到的位置精度（运动精度）。
数控设备的位置精度主要取决于数控系统和机械传动误差的大小。
数控设备各运动部件的位移是在数控系统的控制下并通过机械传动而完成的，各运动部件位移后能够达到的精度将直接反映出被加工零件所能达到的精度。
所以，位置精度检测是一项很重要的验收工作。
1．数控机床的位置精度主要包括以下几项：（1）定位精度；定位精度是指机床运行时，到达某一个位置的准确程度。
该项精度应该是一个系统性的误差，可以通过各种方法进行调整。
（2）重复定位精度；重复定位精度是指机床在运行时，反复到达某一个位置的准确程度。
该项精度对于数控机床则是一项偶然性误差，不能够通过调整参数来进行调整。
（3）反向误差反向误差是指机床在运行时，各轴在反向时产生的运行误差（4）原点复位精度2．检测方法（1）定位精度的检测对该项精度的检测一般在机床和工作台空载的条件下进行，并按有关国家（或国际）标准的规定，以激光测量为准。
数控机床精度检验内容
数控机床精度检验内容数控机床是一种高精度、高效率的自动化加工设备，广泛应用于各种工业制造领域。
而数控机床的精度检验是确保其加工质量和稳定性的重要环节。
本文将围绕数控机床精度检验的内容展开讨论，以帮助读者更好地了解和掌握数控机床的精度检验方法和技术要点。
首先，数控机床的精度检验内容包括几个方面，几何精度、运动精度、定位精度和重复定位精度。
几何精度是指数控机床在工作时各轴线的几何位置精度，包括直线度、平行度、垂直度等。
而运动精度是指数控机床在运动时的加工精度，包括加工表面的光洁度、尺寸精度等。
定位精度是指数控机床在定位时的位置精度，包括定位误差、回零精度等。
重复定位精度是指数控机床在多次定位时的重复性精度，即同一位置的重复性定位误差。
其次，数控机床的精度检验方法主要包括几种，测量仪器法、几何误差补偿法、动态误差补偿法和工件检验法。
测量仪器法是通过使用各种测量仪器对数控机床进行几何精度、运动精度、定位精度和重复定位精度的检测。
几何误差补偿法是通过对数控机床的几何误差进行补偿，以提高其加工精度。
动态误差补偿法是通过对数控机床的动态误差进行补偿，以提高其运动精度。
工件检验法是通过对数控机床加工出的工件进行检验，以验证其加工精度和稳定性。
此外，数控机床精度检验的技术要点包括几个方面，一是要选择合适的测量仪器和测量方法，以确保检验结果的准确性和可靠性。
二是要及时对数控机床的几何误差和动态误差进行补偿，以提高其加工精度和运动精度。
三是要定期对数控机床进行精度检验和校准，以确保其加工质量和稳定性。
四是要严格控制数控机床的使用环境和工艺参数，以减小外部因素对其精度的影响。
综上所述，数控机床的精度检验内容涉及几何精度、运动精度、定位精度和重复定位精度，其检验方法包括测量仪器法、几何误差补偿法、动态误差补偿法和工件检验法，而技术要点包括选择合适的测量仪器和测量方法、及时进行误差补偿、定期检验和校准、严格控制使用环境和工艺参数。
数控机床精度检验及验收标准
跟与要求的移距之间有了误差，这个误差将直接造成工件的螺
距误码率差。为了保证工件的加工精度，不仅要求机床有必要 的几何精度，而且还要求内联系传动链有较高的传动精度 。
(三)定位精度
机床的定位精度是指机床主要部件在运动终点所达到的 实际位置的精度。实际位置与预期位置之间的误差称为定位 误差。 对于主要通过试切和测量工件尺寸来确定运动部件定位 位置的机床，如卧式车床、万能升降台铣床等普通机床，对 定位精度的要求并不太高。但对于依靠机床本身的测量装置、 定位装置或自动控制系统来确定运动部件定位位置的机床， 如各种自动化机床、数控机床、坐标测量机等，对定位精度 必须有很高的要求。
数控机床精度检验
机电工程系 高锦南
主要内容
1、数控机床几何精度的检验
2、数控车床的精度检验标准与检验方法
数控机床的精度检测
机床的精度包括几何精度、传动精度、定位精度、重复定 位精度以及工件精度等，不同类型的机床对这些方面的要求是
不一样的。
加工精度是衡量机床性能的一项重要指标。影响机床加工 精度的因素很多，有机床本身的精度影响，还有因机床及工艺 系统变形、加工中产生振动、机床的磨损以及刀具磨损等因素 的影响。在上述各因素中，机床本身的精度是一个重要的因素。
（五）工作精度
静态精度主要是反映机床本身的精度，也可以在一定程度上 反映机床的加工精度，但机床在实际工作状态下，还有一系列因 素会影响加工精度。
例如： 1、由于切削力、夹紧力的作用，机床部热源（如电动机、液压传动装置的发热，轴承、 齿轮等零件的摩擦发热等）以及环境温度变化的影响下，机床零、 部件将产生热变形； 3、由于切削力和运动速度运动时，由于相对滑动面之间的油膜 以及其他因素的影响，其运动精度也与低速下测得的精度不同；
数控机床的精度检验
G7
a. 靠 近 主 轴 端面
旋转主轴检验。拔 出检验棒 ,相对主 轴 旋 转 90°, 重 新 插入主轴锥孔内,
b.距a点1 处
依次重复检验四次。
(只适用于主
a,b 误差分别计算
轴有锥孔的
误差以四次测量结
机床 )
果的平均值计。
主轴顶尖
0．013
指 示 器 固定指示器 ,
和 专 用 使其测头垂直触
棒表面 : a. 在主平
a. 在主平面 02
面内 :b.在次平面内。
内
b:0.04(只许
移动溜板在检验棒的
b. 在次平面 尾座高 )
两端进行检验。
内
将检验棒旋转180°,
平导轨只检 G3 验次平面(只
再同样检验 一次。
适用于主轴
a,b 误差分别计算。
有锥孔和有
误差以指示
尾座的机床)
器在检验棒两端的读
G5 b. 主轴的轴向
计算。指示器读数
窜动
的最大差值就是跳
c. 主轴轴肩支
动或窜动误差。
承面的跳动
0．01
指示器
固定指示器,使其 测头触及主轴定位 孔表面旋转主轴检 验。
误差以指示器读 数的最大差值计。
a:0.01 b:0.02(L=
300)
指示器和 检验棒
将检验棒插入主轴 锥孔内 , 固定指示 器 , 使其测头触及 检验棒表面 ：
主轴锥孔轴 线
a.靠近主轴端面； b.距a点L处。
的径向跳动
：
误差以曲线相对两端点
连线的最
大坐标值计。
也可在检验棒两端
2/9L(L 为 检 验 棒 长 度
) 处用支架支承进行检
数控机床精度检验
数控机床精度检测数控机床的高精度最终是要靠机床本身的精度来保证，数控机床精度包括几何精度和切削精度。
另一方面，数控机床各项性能的好坏及数控功能能否正常发挥将直接影响到机床的正常使用。
因此，数控机床精度检验对初始使用的数控机床及维修调整后机床的技术指标恢复是很重要的。
1、检验所用的工具、水平仪水平：1000mm扭曲：0.02mm/1000mm水平仪的使用和读数水平仪是用于检查各种机床及其它机械设备导轨的直线度、平面度和设备安装的水平性、垂直性。
使用方法：测量时使水平仪工作面紧贴在被测表面，待气泡完全静止后方可读数。
水平仪的分度值是以一米为基长的倾斜值，如需测量长度为L的实际倾斜值可以通过下式进行计算：实际倾斜值=分度值×L×偏差格数水平仪的读数：水平仪读数的符号，习惯上规定：气泡移动方向和水平移动方向相同时读数为正值，相反时为负值。
、千分表、莫氏检验棒2、检验内容、相关标准（例）➢加工中心检验条件第2部分：立式加工中心几何精度检验JB/➢加工中心检验条件第7部分：精加工试件精度检验JB/➢加工中心检验条件第4部分：线性和回转轴线的定位精度和重复定位精度检验JB/ ➢机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定JB/加工中心技术条件JB/T8801-1998、检验内容精度检验内容主要包括的几何精度、定位精度和切削精度。
2.2.1、数控机床几何精度的检测机床的几何精度是指机床某些基础零件本身的几何形状精度、相互位置的几何精度及其相对运动的几何精度。
机床的几何精度是综合反映该设备的关键机械零部件和组装后几何形状误差。
数控机床的基本性能检验与普通机床的检验方法差不多，使用的检测工具和方法也相似，每一项要独立检验，但要求更高。
所使用的检测工具精度必须比所检测的精度高一级。
其检测项目主要有：直线度一条线在一个平面或空间内的直线度，如数控卧式车床床身导轨的直线度。
部件的直线度，如数控升降台铣床工作台纵向基准T形槽的直线度。
机床精度检验标准
机床精度检验标准数控机床的几何精度是综合反映机床主要零部件组装后线和面的形状误差、位置或位移误差。
根据GB T 17421.1‐1998《机床检验通则第 1 部分在无负荷或精加工条件下机床的几何精度》国家标准的说明有如下几类：一、直线度1、一条线在一个平面或空间内的直线度，如数控卧式车床床身导轨的直线度；2、部件的直线度，如数控升降台铣床工作台纵向基准T 形槽的直线度；3、运动的直线度，如立式加工中心X 轴轴线运动的直线度。
长度测量方法有：平尺和指示器法，钢丝和显微镜法，准直望远镜法和激光干涉仪法。
角度测量方法有：精密水平仪法，自准直仪法和激光干涉仪法。
二、平面度如立式加工中心工作台面的平面度测量方法有：平板法、平板和指示器法、平尺法、精密水平仪法和光学法。
三、平行度、等距度、重合度线和面的平行度，如数控卧式车床顶尖轴线对主刀架溜板移动的平行度；运动的平行度，如立式加工中心工作台面和X 轴轴线间的平行度；等距度，如立式加工中心定位孔与工作台回转轴线的等距度；同轴度或重合度，如数控卧式车床工具孔轴线与主轴轴线的重合度。
测量方法有：平尺和指示器法，精密水平仪法，指示器和检验棒法。
四、垂直度直线和平面的垂直度，如立式加工中心主轴轴线和X 轴轴线运动间的垂直度；运动的垂直度，如立式加工中心Z 轴轴线和X 轴轴线运动间的垂直度。
测量方法有：平尺和指示器法，角尺和指示器法，光学法如自准直仪、光学角尺、放射器。
五、旋转径向跳动，如数控卧式车床主轴轴端的卡盘定位锥面的径向跳动，或主轴定位孔的径向跳动；周期性轴向窜动如数控卧式车床主轴的周期性轴向窜动；端面跳动，如数控卧式车床主轴的卡判定位端面的跳动。
测量方法有：指示器法，检验棒和指示器法，钢球和指示法。
文章链接：中国机床商务网/Tech_news/Detail/1282.html 数控机床精度检测项目及常用工具1 前言对每个工厂来讲，购买数控机床都是一笔相当可观的投资。
数控机床精度检验
数控机床精度检测数控机床的高精度最终是要靠机床本身的精度来保证，数控机床精度包括几何精度和切削精度。
另一方面，数控机床各项性能的好坏及数控功能能否正常发挥将直接影响到机床的正常使用。
因此，数控机床精度检验对初始使用的数控机床及维修调整后机床的技术指标恢复是很重要的。
1、检验所用的工具1.1、水平仪水平：0.04mm/1000mm扭曲：0.02mm/1000mm水平仪的使用和读数水平仪是用于检查各种机床及其它机械设备导轨的直线度、平面度和设备安装的水平性、垂直性。
使用方法：测量时使水平仪工作面紧贴在被测表面，待气泡完全静止后方可读数。
水平仪的分度值是以一米为基长的倾斜值，如需测量长度为L的实际倾斜值可以通过下式进行计算：实际倾斜值=分度值×L×偏差格数水平仪的读数：水平仪读数的符号，习惯上规定：气泡移动方向和水平移动方向相同时读数为正值，相反时为负值。
1.2、千分表1.3、莫氏检验棒2、检验内容2.1、相关标准（例）➢加工中心检验条件第2部分：立式加工中心几何精度检验/T8771.2-1998➢加工中心检验条件第7部分：精加工试件精度检验/T8771.7-1998➢加工中心检验条件第4部分：线性和回转轴线的定位精度和重复定位精度检验/T8771.4-1998➢机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定/T17421.2-2000加工中心技术条件/T8801-19982.2、检验内容精度检验内容主要包括数控机床的几何精度、定位精度和切削精度。
2.2.1、数控机床几何精度的检测机床的几何精度是指机床某些基础零件本身的几何形状精度、相互位置的几何精度及其相对运动的几何精度。
机床的几何精度是综合反映该设备的关键机械零部件和组装后几何形状误差。
数控机床的基本性能检验与普通机床的检验方法差不多，使用的检测工具和方法也相似，每一项要独立检验，但要求更高。
所使用的检测工具精度必须比所检测的精度高一级。
