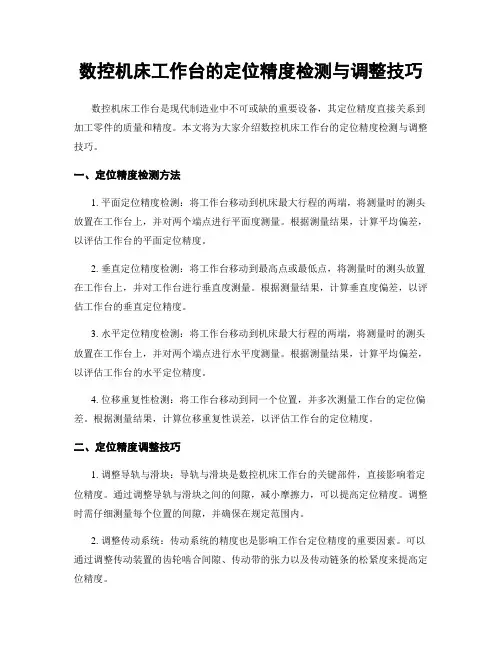

数控机床工作台的定位精度检测与调整技巧

数控机床工作台的定位精度检测与调整技巧数控机床工作台是现代制造业中不可或缺的重要设备，其定位精度直接关系到加工零件的质量和精度。

本文将为大家介绍数控机床工作台的定位精度检测与调整技巧。

一、定位精度检测方法1. 平面定位精度检测：将工作台移动到机床最大行程的两端，将测量时的测头放置在工作台上，并对两个端点进行平面度测量。

根据测量结果，计算平均偏差，以评估工作台的平面定位精度。

2. 垂直定位精度检测：将工作台移动到最高点或最低点，将测量时的测头放置在工作台上，并对工作台进行垂直度测量。

根据测量结果，计算垂直度偏差，以评估工作台的垂直定位精度。

3. 水平定位精度检测：将工作台移动到机床最大行程的两端，将测量时的测头放置在工作台上，并对两个端点进行水平度测量。

根据测量结果，计算平均偏差，以评估工作台的水平定位精度。

4. 位移重复性检测：将工作台移动到同一个位置，并多次测量工作台的定位偏差。

根据测量结果，计算位移重复性误差，以评估工作台的定位精度。

二、定位精度调整技巧1. 调整导轨与滑块：导轨与滑块是数控机床工作台的关键部件，直接影响着定位精度。

通过调整导轨与滑块之间的间隙，减小摩擦力，可以提高定位精度。

调整时需仔细测量每个位置的间隙，并确保在规定范围内。

2. 调整传动系统：传动系统的精度也是影响工作台定位精度的重要因素。

可以通过调整传动装置的齿轮啮合间隙、传动带的张力以及传动链条的松紧度来提高定位精度。

3. 检查并更换磨损部件：长时间使用后，机床工作台的关键部件可能会出现磨损，导致定位精度下降。

及时检查并更换磨损的部件，可以恢复工作台的定位精度。

4. 调整液压系统：液压系统的稳定性对工作台的定位精度有重要影响。

可以通过调整液压泵的工作压力、检查液压缸的密封状况，保证液压系统的正常工作，提高工作台的定位精度。

5. 关注温度变化：温度变化也会对工作台的定位精度造成影响。

数控机床工作台应放置在稳定的温度环境中，并定期检查温度变化对定位精度的影响，必要时进行调整或采取温度补偿措施。

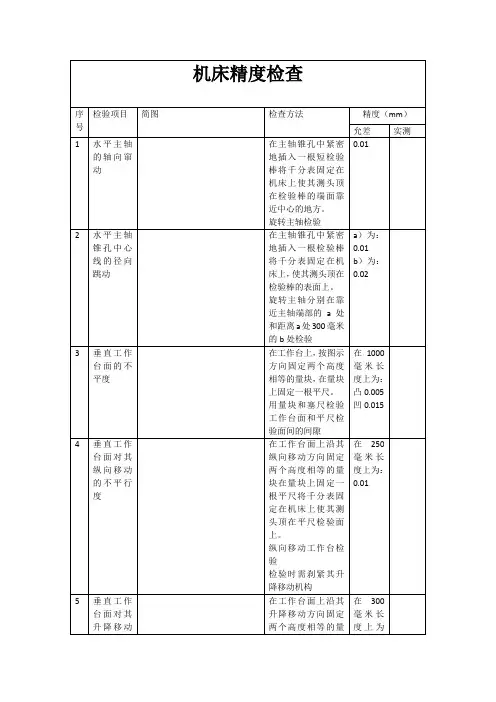

机床精度检查

将千分表固定在机床上，使其测头顶在T形槽的下侧面上（或顶在一个专用滑块的检验面上，此滑块的凸缘紧靠在上T形槽的下侧面上）
纵向移动工作台检验
在500毫米长度上为0.02
10
水平工作台面的不平度
在工作台面上，按图示方向放两个高度相等的量块，在量块上放一根平尺
用量块和塞尺检验工作台面和平尺检验面间的间隙
在1000毫米长度上为：
在300毫米长度上为0.02
2
水平主轴的工作精度：
c）B面对A面的不垂直度
d）B面对基准面的不平行度
在水平主轴锥孔中安装一根铣刀杆将一套式圆柱铣刀安装在铣刀杆上铣刀杆的伸出一端用刀杆掛架支撑
工作台纵向自动进给加工试件的B面
C）用角尺和塞尺检验
d）用千分表检验
在200毫米长度上为0.015
3
水平主轴的工作精度：
在主轴锥孔中紧密地插入一根表杆将千分表固定在表杆上使其测头顶在一个专用滑块的检验面上，此滑块的凸缘紧靠在中央T形槽a端的一侧旋转主轴并将滑块移动到中央T形槽的b端检验，用同样方法检验中心T形槽的另一侧面
在300毫米长度上为0.02
0.01
14
水平工作台中央T形槽两侧面对其纵向移动的不平行度
将千分表固定在机床上使其测头顶在中央T形槽的一侧面上（或顶在一个专用滑块的检验面上，此滑块的凸缘靠在中央T形槽的一侧面上）纵向移动工作台检验
a）在150毫米长度上为0.01
b）在150毫米长度上为0.01
8
刀杆掛架孔中心线对水平主轴中心线的不同心度
在刀杆掛架孔和主轴锥孔中各插入一根检验棒将千分表固定在主轴锥孔中的检验棒上使其测头顶在掛架孔中的检验棒上。
旋转主轴检验
检验时上樑和掛架豆需刹紧

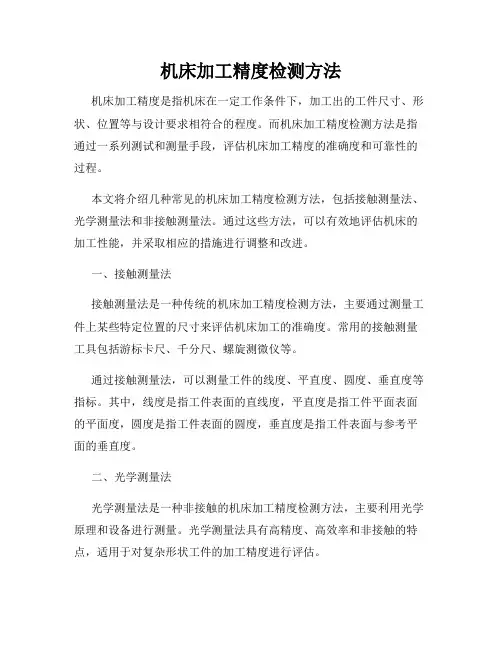

机床加工精度检测方法

机床加工精度检测方法机床加工精度是指机床在一定工作条件下，加工出的工件尺寸、形状、位置等与设计要求相符合的程度。

而机床加工精度检测方法是指通过一系列测试和测量手段，评估机床加工精度的准确度和可靠性的过程。

本文将介绍几种常见的机床加工精度检测方法，包括接触测量法、光学测量法和非接触测量法。

通过这些方法，可以有效地评估机床的加工性能，并采取相应的措施进行调整和改进。

一、接触测量法接触测量法是一种传统的机床加工精度检测方法，主要通过测量工件上某些特定位置的尺寸来评估机床加工的准确度。

常用的接触测量工具包括游标卡尺、千分尺、螺旋测微仪等。

通过接触测量法，可以测量工件的线度、平直度、圆度、垂直度等指标。

其中，线度是指工件表面的直线度，平直度是指工件平面表面的平面度，圆度是指工件表面的圆度，垂直度是指工件表面与参考平面的垂直度。

二、光学测量法光学测量法是一种非接触的机床加工精度检测方法，主要利用光学原理和设备进行测量。

光学测量法具有高精度、高效率和非接触的特点，适用于对复杂形状工件的加工精度进行评估。

常见的光学测量方法包括投影测量、激光干涉测量和激光三角测量等。

投影测量是利用光源将工件投影到标准平面上，通过比较工件与标准图样的差异来评估机床加工精度。

激光干涉测量利用激光干涉仪测量工件表面的高低起伏，从而评估机床的加工精度。

激光三角测量利用激光测距仪测量工件上某些特定点的位置坐标，从而确定工件的尺寸和形状。

三、非接触测量法非接触测量法是一种利用非接触式传感器进行测量的机床加工精度检测方法。

该方法能够减小测量误差和对工件造成的损伤，提高测量精度和稳定性。

常见的非接触测量方法包括电容传感器测量方法、感应传感器测量方法和光电传感器测量方法等。

电容传感器测量方法通过测量工件与电容探头之间的电容值来评估机床加工精度。

感应传感器测量方法通过感应线圈和金属工件之间的电磁感应关系，测量工件的尺寸和形状。

光电传感器测量方法通过测量光电传感器接收到的反射光信号，评估机床加工的平直度和垂直度等指标。

数控机床精度检验内容

数控机床精度检验内容数控机床是一种高精度、高效率的加工设备，其精度直接影响着加工零件的质量和精度。

因此，对数控机床的精度进行检验是非常重要的。

下面将介绍数控机床精度检验的内容。

首先，数控机床的精度检验包括几个方面，几何精度、运动精度和位置精度。

几何精度是指机床各轴线的几何误差，包括直线度、平行度、垂直度等；运动精度是指机床在运动过程中的动态精度，包括加工速度、加速度、减速度等；位置精度是指机床在停止状态下的定位精度，包括定位误差、重复定位精度等。

这些精度指标直接影响着数控机床加工零件的精度和表面质量。

其次，数控机床精度检验的方法主要包括几种，静态检验、动态检验和综合检验。

静态检验是指在机床停止状态下对各轴线的几何精度进行检测，可以通过测量仪器进行测量，如千分尺、角尺等；动态检验是指在机床运动状态下对运动精度进行检测，可以通过加工模拟零件进行加工，然后进行测量分析；综合检验是指将静态检验和动态检验相结合，对机床的整体精度进行评估。

另外，数控机床精度检验的标准主要包括国家标准和行业标准。

国家标准是指由国家相关部门颁布的针对数控机床精度的检验标准，如GB/T19001-2008《数控机床检验标准》等；行业标准是指由行业协会或企业制定的针对特定类型数控机床的检验标准，如《数控车床精度检验标准》等。

在进行数控机床精度检验时，需要严格按照相关标准进行检验，以确保检验结果的准确性和可靠性。

最后，数控机床精度检验的意义在于保证机床加工零件的精度和质量，提高加工效率和加工精度，降低加工成本，提高产品的竞争力。

通过定期对数控机床进行精度检验，可以及时发现机床的精度问题，进行调整和维护，确保机床的稳定性和可靠性，延长机床的使用寿命。

综上所述，数控机床精度检验内容包括几何精度、运动精度和位置精度，检验方法包括静态检验、动态检验和综合检验，检验标准包括国家标准和行业标准。

通过精度检验可以保证机床的加工精度和质量，提高产品的竞争力，具有重要的意义和价值。

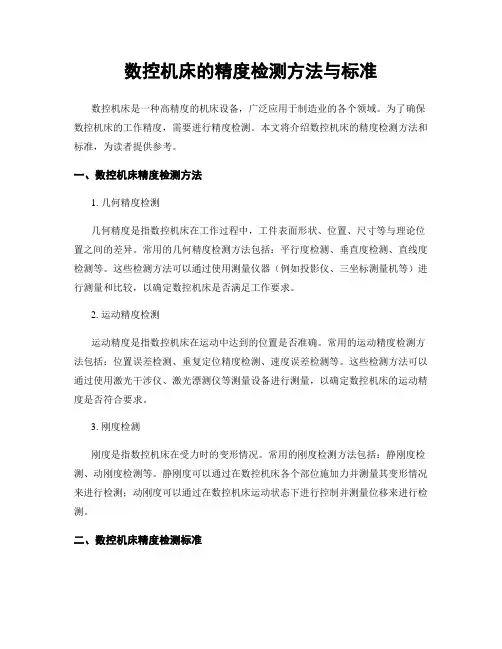

数控机床的精度检测方法与标准

数控机床的精度检测方法与标准数控机床是一种高精度的机床设备，广泛应用于制造业的各个领域。

为了确保数控机床的工作精度，需要进行精度检测。

本文将介绍数控机床的精度检测方法和标准，为读者提供参考。

一、数控机床精度检测方法1. 几何精度检测几何精度是指数控机床在工作过程中，工件表面形状、位置、尺寸等与理论位置之间的差异。

常用的几何精度检测方法包括：平行度检测、垂直度检测、直线度检测等。

这些检测方法可以通过使用测量仪器（例如投影仪、三坐标测量机等）进行测量和比较，以确定数控机床是否满足工作要求。

2. 运动精度检测运动精度是指数控机床在运动中达到的位置是否准确。

常用的运动精度检测方法包括：位置误差检测、重复定位精度检测、速度误差检测等。

这些检测方法可以通过使用激光干涉仪、激光漂测仪等测量设备进行测量，以确定数控机床的运动精度是否符合要求。

3. 刚度检测刚度是指数控机床在受力时的变形情况。

常用的刚度检测方法包括：静刚度检测、动刚度检测等。

静刚度可以通过在数控机床各个部位施加力并测量其变形情况来进行检测；动刚度可以通过在数控机床运动状态下进行控制并测量位移来进行检测。

二、数控机床精度检测标准为了统一数控机床的精度检测标准，国内外制定了相应的标准，其中最有代表性的是国家标准GB/T16857-1997《数控机床精度检验方法》。

该标准规定了数控机床的几何精度、运动精度和刚度等指标的检测方法和要求。

以几何精度为例，该标准包括对工件表面形状、位置、尺寸等几何误差的检测，在该标准中，提供了一系列的测量方法，包括投影法、三坐标法、机床内检测法等。

此外，该标准还规定了几何误差的允许值，即数控机床在工作过程中允许存在的误差范围。

除了国家标准，国际标准也对数控机床的精度检测进行了规范，例如ISO 230-1和ISO 230-2等，这些标准主要用于指导和规范制造商以及使用单位在数控机床精度检测方面的操作。

近年来，随着数控机床技术的不断发展，对精度的要求也越来越高。

机床精度检测

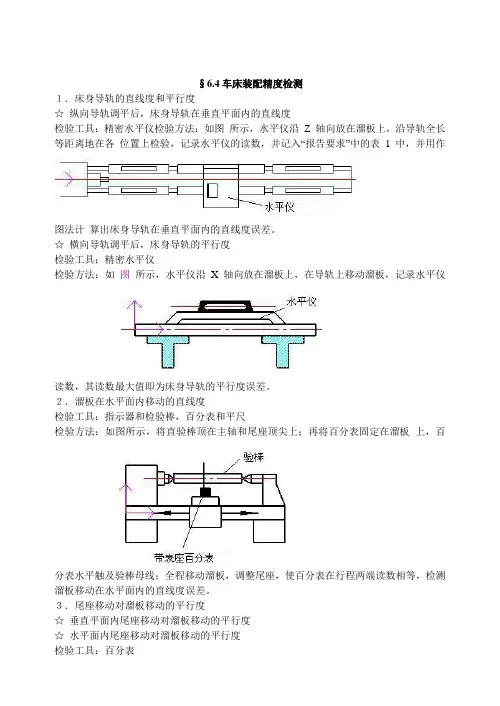

§6.4车床装配精度检测１．床身导轨的直线度和平行度☆纵向导轨调平后，床身导轨在垂直平面内的直线度检验工具：精密水平仪检验方法：如图所示，水平仪沿Z 轴向放在溜板上，沿导轨全长等距离地在各位置上检验，记录水平仪的读数，并记入“报告要求”中的表 1 中，并用作图法计算出床身导轨在垂直平面内的直线度误差。

☆横向导轨调平后，床身导轨的平行度检验工具：精密水平仪检验方法：如图所示，水平仪沿X 轴向放在溜板上，在导轨上移动溜板，记录水平仪读数，其读数最大值即为床身导轨的平行度误差。

２．溜板在水平面内移动的直线度检验工具：指示器和检验棒，百分表和平尺检验方法：如图所示，将直验棒顶在主轴和尾座顶尖上；再将百分表固定在溜板上，百分表水平触及验棒母线；全程移动溜板，调整尾座，使百分表在行程两端读数相等，检测溜板移动在水平面内的直线度误差。

３．尾座移动对溜板移动的平行度☆垂直平面内尾座移动对溜板移动的平行度☆水平面内尾座移动对溜板移动的平行度检验工具：百分表检验方法：如图所示，将尾座套筒伸出后，按正常工作状态锁紧，同时使尾座尽可能的靠近溜板，把安装在溜板上的第二个百分表相对于尾座套筒的端面调整为零；溜板移动时也要手动移动尾座直至第二个百分表的读数为零，使尾座与溜板相对距离保持不变。

按此法使溜板和尾座全行程移动，只要第二个百分表的读数始终为零，则第一个百分表相应指示出平行度误差。

或沿行程在每隔300mm 处记录第一个百分表读数，百分表读数的最大差值即为平行度误差。

第一个指示器分别在图中ab 位置测量，误差单独计算。

４．主轴跳动☆主轴的轴向窜动☆主轴的轴肩支承面的跳动检验工具：百分表和专用装置检验方法：如图所示，用专用装置在主轴线上加力 F （ F 的值为消除轴向间隙的最小值），把百分表安装在机床固定部件上，然后使百分表测头沿主轴轴线分别触及专用装置的钢球和主轴轴肩支承面；旋转主轴，百分表读数最大差值即为主轴的轴向窜动误差和主轴轴肩支承面的跳动误差５．主轴定心轴颈的径向跳动检验工具：百分表检验方法：如图所示，把百分表安装在机床固定部件上，使百分表测头垂直于主轴定心轴颈并触及主轴定心轴颈；旋转主轴，百分表读数最大差值即为主轴定心轴颈的径向跳动误差6.主轴锥孔轴线的径向跳动检验工具：百分表和验棒检验方法：如0007 所示，将检验棒插在主轴锥孔内，把百分表安装在机床固定部件上，使百分表测头垂直触及被测表面，旋转主轴，记录百分表的最大读数差值，在a、b 处分别测量。

机床精度检测知识

机床精度检测知识1、对不同形状的导轨，各表面应分别控制哪些平面的直线度误差？答：机床导轨常见形状有矩形导轨和V形导轨。

矩形导轨的水平表面控制导轨在垂直平面内的直线度误差。

矩形导轨的两侧面控制导轨在水平面内的直线度误差。

对V形导轨，因为组成导轨的是两个斜表面，所以两个斜表面既控制垂直平面内的直线度误差，同时也控制水平面内的直线度误差。

2、导轨直线度误差常用检测方法有哪些?答：导轨直线度误差常用检测方法有：研点法、平尺拉表比较法、垫塞法、拉钢丝检测法和水平仪检测法、光学平直仪（自准直仪）检测法等。

3、什么叫研点法?答：用平尺检测导轨直线度误差时，在被检导轨表面均匀涂上一层很薄的红丹油，将平尺覆在被检导轨表面，用适当的压力作短距离的往复移动进行研点，然后取下平尺，观察被检导轨表面的研点分布情况及研点最疏处的密度。

研点在导轨全长上均匀分布，则表示导轨的直线度误差已达到平尺的相应精度要求。

这种方法叫做研点法。

研点法所用平尺是一根标准平直尺，其精度等级则根据被检导轨的精度要求来选择，一般不低于6级。

长度不短于被检导轨的长度（在精度要求较低的情况下，平尺长度可比导轨短1 /4)。

4、研点法适用于哪几类导轨直线度误差的检测?答：采用刮研法修整导轨的直线度误差时，大多采用研点法。

研点法常用于较短导轨的检测，因为平尺超过2000mm时容易变形，制造困难，而且影响测量精度。

刮研短导轨时，导轨的直线度误差通常由平尺的精度来保证，同时对单位面积内研点的密度也有一定的要求，可根据机床的精度要求和导轨在本机床所处地位的性质及重要程度，分别规定为每25 mm×25mm内研点不少于10~20点（即每刮方内点子数）。

用研点法检测导轨直线度误差时，由于它不能测量出导轨直线度的误差数值，因而当有水平仪时，一般都不用研点法作最后检测。

但是，应当指出，在缺乏测量仪器(水平仪，光学平直仪等)的情况下，采用三根平尺互研法生产的检验平尺，可以较有效地满足一般机床短导轨直线度误差的检测要求。

机床精度检测方法

大型数控机床验收的几个问题对集机、电、液、气于一体的进口大型数控机床(含加工中心)的验收，无论是预验收、还是最终验收，都是十分重要的。

它是对机床设计、制造、安装调试的质量，特别是对机床精度的总体检验。

它直接关系到机床的功能、可靠性、加工精度和综合加工能力。

然而在实际验收中，常常会出现一些带有技术性或管理性的问题。

如果不能得到及时的正确处理，将会影响到机床的验收质量。

1 定位精度的检测检测机床的定位精度，常用标准有两种：·德国VDI/DGQ3441标准(机床运行精度和定位精度的统计方法)。

·美国AMT标准(美国机械制造技术协会制定)。

用两个标准，测量数据的整理均采用数理统计方法。

即沿平行于坐标轴的某一测量轴线选取任意几个定位点(一般为5～15个)，然后对每个定位点重复进行多次定位(一般为5～13次)。

可单向趋近定位点，也可以从两个方向分别趋近，然后对测量数据进行统计处理，求出算术平均值。

进而求出平均值偏差、标准差、分散度。

分散度代表重复定位精度，它和平均值偏差一起构成定位精度，两者之和是在任意两点间定位时可能达到的最大定位偏差。

由于被测坐标轴长度不尽相同，因而其定位精度的线性允差的给定方式不应是单一的，而应有所区别。

国标GB10931-89数字控制机床位置精度的评定方法中规定，轴线定位精度线性允差的给定方式主要有以下几种：·在全行程上规定允差；·根据被测对象长度分段规定允差；·用局部公差方式规定允差；既规定局部公差，同时也规定全行程允差。

东方汽轮机厂从德国科堡(COBURG)公司进口工作台5m×17m的数控龙门铣床(下称龙门铣)，共有X、Y、Z、W四个坐标轴。

只有Z轴长度小于2m、最长的X轴全行程为17.70m；从意大利贝拉尔蒂(BRERADI)公司进口的镗杆直径250mm的落地式数控镗铣床，X轴(立柱移动)长23m，Y轴(镗头升降)长7m。

论数控机床精度的检测

论数控机床精度的检测引言数控机床是一种基于计算机程序进行加工操作的机床，具有加工精度高、加工效率高等优点，在现代工业生产中得到广泛应用。

然而，数控机床加工精度的高低直接影响到产品的质量和生产效率，因此，确保数控机床加工精度的准确性至关重要。

本文将对数控机床精度检测的相关技术进行探讨。

数控机床精度的定义数控机床的精度是指该机床在加工过程中达到预定要求的能力。

主要包括位置精度和重复定位精度两个方面。

位置精度：数控机床的位置精度是指数控机床在进行加工时，其加工点与设定点之间的距离误差。

位置精度包括静态位置精度（机床在加工静止时的误差）和动态位置精度（机床在运动时的误差）。

重复定位精度：数控机床的重复定位精度是指数控机床在多次进行同一操作时，能够重复定位到原先的位置的精度。

重复定位精度对于进行批量生产的产品拥有非常重要的作用。

数控机床精度的检测方法数控机床的精度检测一般采用以下两种方法。

单点检测所谓单点检测就是检测机床加工坐标系内某一点的位置误差。

因为精度误差是由加工系统及载台，工件本身等多种因素决定的，因此可以用单点误差来反映加工系统的整体误差。

单点检测的具体流程如下：1.先选定一个检测点，将测量探头精确对准该点进行测量，并记录测量数据。

2.将探头移动到其他点，重复以上测量操作。

3.通过测量数据计算出每个点的偏差，并绘制出机床坐标系内每个点的偏差分布图。

传递误差法所谓传递误差是指在加工过程中由前一工件加工误差产生的误差被传递到后一工件上，因此传递误差法主要是检测两个及以上工件加工后的误差。

传递误差法的具体流程如下：1.首先进行第一工件的加工，并记录加工所得的偏差数据。

2.将第一工件从机床中取出，将第二工件安装进机床，并进行加工。

3.用探头测试第二工件加工后的偏差，并将其与第一次加工所得的偏差数据相减、求均值，得出第二工件的加工误差和传递误差。

4.重复上述操作，得出其他工件的加工误差和传递误差，并绘制出工件间偏差传递关系图。

机床精度检测知识汇总

机床精度检测知识1、对不同形状的导轨，各表面应分别控制哪些平面的直线度误差？答：机床导轨常见形状有矩形导轨和V形导轨。

矩形导轨的水平表面控制导轨在垂直平面内的直线度误差。

矩形导轨的两侧面控制导轨在水平面内的直线度误差。

对V形导轨，因为组成导轨的是两个斜表面，所以两个斜表面既控制垂直平面内的直线度误差，同时也控制水平面内的直线度误差。

2、导轨直线度误差常用检测方法有哪些?答：导轨直线度误差常用检测方法有：研点法、平尺拉表比较法、垫塞法、拉钢丝检测法和水平仪检测法、光学平直仪（自准直仪）检测法等。

3、什么叫研点法?答：用平尺检测导轨直线度误差时，在被检导轨表面均匀涂上一层很薄的红丹油，将平尺覆在被检导轨表面，用适当的压力作短距离的往复移动进行研点，然后取下平尺，观察被检导轨表面的研点分布情况及研点最疏处的密度。

研点在导轨全长上均匀分布，则表示导轨的直线度误差已达到平尺的相应精度要求。

这种方法叫做研点法。

研点法所用平尺是一根标准平直尺，其精度等级则根据被检导轨的精度要求来选择，一般不低于6级。

长度不短于被检导轨的长度（在精度要求较低的情况下，平尺长度可比导轨短1/4)。

4、研点法适用于哪几类导轨直线度误差的检测?答：采用刮研法修整导轨的直线度误差时，大多采用研点法。

研点法常用于较短导轨的检测，因为平尺超过2000mm时容易变形，制造困难，而且影响测量精度。

刮研短导轨时，导轨的直线度误差通常由平尺的精度来保证，同时对单位面积内研点的密度也有一定的要求，可根据机床的精度要求和导轨在本机床所处地位的性质及重要程度，分别规定为每25mm×25mm内研点不少于10~20点（即每刮方内点子数）。

用研点法检测导轨直线度误差时，由于它不能测量出导轨直线度的误差数值，因而当有水平仪时，一般都不用研点法作最后检测。

但是，应当指出，在缺乏测量仪器(水平仪，光学平直仪等)的情况下，采用三根平尺互研法生产的检验平尺，可以较有效地满足一般机床短导轨直线度误差的检测要求。

机床精度测量及测量方法

机床精度测量及测量方法一、引言机床精度测量是机床制造和维护过程中的重要环节。

机床精度直接影响到加工零件的质量和生产效率。

因此，准确测量机床精度是确保机床性能和加工质量的关键。

二、机床精度测量的重要性机床精度是指机床在运行过程中所达到的加工精度，包括位置精度、重复精度、直线度、平行度、垂直度等。

机床精度测量的目的是为了评估机床的加工能力，及时发现和解决机床存在的问题，提高加工质量和生产效率。

三、机床精度测量的方法1. 直线度测量：直线度是指机床导轨面与某一参考直线之间的偏离程度。

直线度测量常用的方法有光学法、激光干涉法和电子触发法等。

其中，光学法是最常用的方法，通过光学仪器测量导轨面的直线度，并与参考直线进行比较，得出直线度的偏差值。

2. 平行度测量：平行度是指机床导轨面与参考平面之间的偏离程度。

平行度测量常用的方法有平行仪测量法、光学法和激光干涉法等。

其中，平行仪测量法是最常用的方法，通过平行仪测量导轨面与参考平面之间的平行度，并与参考平面进行比较，得出平行度的偏差值。

3. 垂直度测量：垂直度是指机床导轨面与参考垂直面之间的偏离程度。

垂直度测量常用的方法有水平仪测量法、光学法和激光干涉法等。

其中，水平仪测量法是最常用的方法，通过水平仪测量导轨面与参考垂直面之间的垂直度，并与参考垂直面进行比较，得出垂直度的偏差值。

4. 位置精度测量：位置精度是指机床在加工过程中所达到的位置精度。

位置精度测量常用的方法有坐标测量法、激光干涉法和编码器测量法等。

其中，坐标测量法是最常用的方法，通过测量工件在机床上的位置，并与设计位置进行比较，得出位置精度的偏差值。

5. 重复精度测量：重复精度是指机床在多次加工同一工件时，各次加工结果之间的偏离程度。

重复精度测量常用的方法有编码器测量法和激光干涉法等。

其中，编码器测量法是最常用的方法，通过测量工件在多次加工过程中的位置，并与设计位置进行比较，得出重复精度的偏差值。

四、机床精度测量的注意事项1. 在进行机床精度测量之前，需要对测量仪器进行校准和检验，确保测量结果的准确性和可靠性。

机床几何精度检测方法

机床几何精度检测方法
1.机床床身平整度检测
机床床身平整度是指机床的工作台面是否平整，一般采用平板测量法进行检测。

该方法需要使用精工平板将其放置在机床工作台上，然后使用测量仪器测量平板与工作台的接触点的高低差值，以此来评估机床的床身平整度。

2.导轨定位精度检测
机床导轨定位精度是指导轨摩擦对机床工件加工精度的影响程度，一般采用划线法进行检测。

该方法需要在工作台上放置一张划线板，在导轨上依次进行划线，然后使用显微镜或测量仪器测量划线板上的划痕位置，通过比对划线位置与设定位置的偏差大小来评估导轨的定位精度。

3.回程精度检测
机床回程精度是指机床在回程过程中，工作台或主轴的精确位置定位能力。

一般采用工件比对法进行检测。

该方法需要在机床工作台上放置一组有相对位置关系的工件，然后分别进行前进和回程操作，最后使用测量仪器测量工件的位置偏差，以此来评估机床的回程精度。

4.运动误差检测
机床运动误差是指机床在加工过程中，由于机械结构本身的不完美或动力参数的不一致引起的运动误差。

一般采用激光干涉法进行检测。

该方法需要将激光传感器安装在机床工作台上，然后利用激光干涉仪测量工件表面的运动轨迹，通过分析激光干涉信号的变化来评估机床的运动误差。

除了以上几种常用的机床几何精度检测方法，还有一些其他的检测方法，如摄影测量法、光电测量法等。

这些方法在实际应用中根据不同机床
类型、要求和所需精度选择使用，以确保机床几何精度的准确性和稳定性。

最终，通过对机床几何精度的检测和评估，能够及时发现和纠正机床存在
的问题，提高机床加工的质量和稳定性。

数控机床精度检验内容

数控机床精度检验内容数控机床是一种高精度、高效率的自动化加工设备，广泛应用于各种工业制造领域。

而数控机床的精度检验是确保其加工质量和稳定性的重要环节。

本文将围绕数控机床精度检验的内容展开讨论，以帮助读者更好地了解和掌握数控机床的精度检验方法和技术要点。

首先，数控机床的精度检验内容包括几个方面，几何精度、运动精度、定位精度和重复定位精度。

几何精度是指数控机床在工作时各轴线的几何位置精度，包括直线度、平行度、垂直度等。

而运动精度是指数控机床在运动时的加工精度，包括加工表面的光洁度、尺寸精度等。

定位精度是指数控机床在定位时的位置精度，包括定位误差、回零精度等。

重复定位精度是指数控机床在多次定位时的重复性精度，即同一位置的重复性定位误差。

其次，数控机床的精度检验方法主要包括几种，测量仪器法、几何误差补偿法、动态误差补偿法和工件检验法。

测量仪器法是通过使用各种测量仪器对数控机床进行几何精度、运动精度、定位精度和重复定位精度的检测。

几何误差补偿法是通过对数控机床的几何误差进行补偿，以提高其加工精度。

动态误差补偿法是通过对数控机床的动态误差进行补偿，以提高其运动精度。

工件检验法是通过对数控机床加工出的工件进行检验，以验证其加工精度和稳定性。

此外，数控机床精度检验的技术要点包括几个方面，一是要选择合适的测量仪器和测量方法，以确保检验结果的准确性和可靠性。

二是要及时对数控机床的几何误差和动态误差进行补偿，以提高其加工精度和运动精度。

三是要定期对数控机床进行精度检验和校准，以确保其加工质量和稳定性。

四是要严格控制数控机床的使用环境和工艺参数，以减小外部因素对其精度的影响。

综上所述，数控机床的精度检验内容涉及几何精度、运动精度、定位精度和重复定位精度，其检验方法包括测量仪器法、几何误差补偿法、动态误差补偿法和工件检验法，而技术要点包括选择合适的测量仪器和测量方法、及时进行误差补偿、定期检验和校准、严格控制使用环境和工艺参数。

数控机床精度检验

数控机床精度检测一、精度检验内容主要包括数控机床的几何精度、定位精度和切削精度。

1、数控机床几何精度的检测机床的几何精度是指机床某些基础零件本身的几何形状精度、相互位置的几何精度及其相对运动的几何精度。

机床的几何精度是综合反映该设备的关键机械零部件和组装后几何形状误差。

数控机床的基本性能检验与普通机床的检验方法差不多，使用的检测工具和方法也相似，每一项要独立检验，但要求更高。

所使用的检测工具精度必须比所检测的精度高一级。

其检测项目主要有：①X、Y、Z轴的相互垂直度。

②主轴回转轴线对工作台面的平行度。

③主轴在Z轴方向移动的直线度④主轴轴向及径向跳动。

2、机床的定位精度检验数控机床的定位精度是测量机床各坐标轴在数控系统控制下所能达到的位置精度。

根据实测的定位精度数值判断机床是否合格。

其内容有：①各进给轴直线运动精度。

②直线运动重复定位精度。

③直线运动轴机械回零点的返回精度。

④刀架回转精度。

3、机床的切削精度检验机床的切削精检验，又称为动态精度检验，其实质是对机床的几何精度和定位精度在切削时的综合检验。

其内容可分为单项切削精度检验和综合试件检验①单项切削精度检验包括：直线切削精度、平面切削精度、圆弧的圆度、圆柱度、尾座套筒轴线对溜板移动的平行度、螺纹检测等②综合试件检验：根据单项切削精度检验的内容，设计一个具有包括大部分单项切削内容的工件进行试切加工，来确定机床的切削精度。

附数控车床基本检验项目表：数控车床基本检验项目注：P1、P3试切件为钢材P2试件为铸铁１．床身导轨的直线度和平行度（1）纵向导轨调平后，床身导轨在垂直平面内的直线度检验工具：精密水平仪检验方法：如0001所示，水平仪沿Z 轴向放在溜板上，沿导轨全长等距离地在各位置上检验，记录水平仪的读数，算出床身导轨在垂直平面内的直线度误差。

图0001（2）横向导轨调平后，床身导轨的平行度检验工具：精密水平仪检验方法：如0002 所示，水平仪沿X 轴向放在溜板上，在导轨上移动溜板，记录水平仪读数，其读数最大值即为床身导轨的平行度误差。

机床加工精度检测方法

机床加工精度检测方法简介：机床加工精度是评估机床性能和加工质量的重要指标之一。

为了确保机床加工过程中的精度和质量，需要对机床进行精度检测。

本文将介绍几种机床加工精度检测的常用方法，包括几何误差检测、表面质量检测、加工工艺检测以及传感器技术应用等。

一、几何误差检测1.1 直线度检测直线度是指加工工件的运动轴线与理想直线之间的误差。

常见的直线度检测方法有光学投影仪、激光干涉仪和三坐标测量机等。

这些设备可以实时检测加工工件的轴线偏差，提供精确的直线度测量结果。

1.2 圆度检测圆度是指加工工件圆周轮廓与理想圆之间的误差。

圆度检测方法包括光学测量、电感测量和激光测量等。

通过测量工件圆周轮廓和理想圆之间的差异，可以评估工件的圆度。

1.3 平行度检测平行度是指加工工件表面与参考面之间的平行误差。

平行度检测常用的方法包括光学投影、电感测量和三坐标测量等。

这些方法可以提供高精度的平行度检测结果，帮助评估工件加工质量。

二、表面质量检测2.1 表面粗糙度检测表面粗糙度是指加工工件表面的凹凸不平程度。

常见的表面粗糙度检测方法有激光干涉仪、那米尔扫描仪和白光干涉仪等。

通过测量工件表面的高低差，可以评估工件的表面质量。

2.2 表面硬度检测表面硬度是指材料表面对压痕的抵抗能力。

常见的表面硬度检测方法有洛氏硬度计、维氏硬度计和布氏硬度计等。

这些方法通过测量压痕的尺寸和深度来评估工件的表面硬度。

三、加工工艺检测3.1 切削力检测切削力是指加工工件在切削过程中所受到的力。

常见的切削力检测方法包括力传感器、电流测量和应变测量等。

这些方法可以提供准确的切削力检测结果，帮助评估加工工艺的合理性。

3.2 速度检测速度是指机床在加工过程中的运行速度。

常见的速度检测方法包括速度传感器、编码器和振动传感器等。

这些方法可以实时监测机床的运行速度，提供加工过程的精确控制。

四、传感器技术应用传感器技术在机床加工精度检测中起着重要的作用。

通过将传感器与机床连接，可以实时监测机床的状态和精度。

机床维修之机床精度检验

机床维修之机床精度检验数控机床全部检测验收是一项复杂的工作，对检测手段及技术要求也很高。

在机床完成空运行及相关功能检测后，数控机床的安装调试过程就进入了精度检验环节，这个环节也是用户和设备提供方最关心和最重要的环节，也是设备检测验收中最常见的环节。

（一）、直线度1、一条线在一个平面或空间内的直线度，如数控卧式车床床身导轨的直线度；2、部件的直线度，如数控升降台铣床工作台纵向基准T形槽的直线度；3、运动的直线度，如立式加工中心X轴轴线运动的直线度。

长度测量方法有：平尺和指示器法，钢丝和显微镜法，准直望远镜法和激光干涉仪法。

角度测量方法有：精密水平仪法，自准直仪法和激光干涉仪法。

（二）、平面度（如立式加工中心工作台面的平面度）测量方法有：平板法、平板和指示器法、平尺法、精密水平仪法和光学法。

（三）、平行度、等距度、重合度线和面的平行度，如数控卧式车床顶尖轴线对主刀架溜板移动的平行度；运动的平行度，如立式加工中心工作台面和X轴轴线间的平行度；等距度，如立式加工中心定位孔与工作台回转轴线的等距度；同轴度或重合度，如数控卧式车床工具孔轴线与主轴轴线的重合度。

测量方法有：平尺和指示器法，精密水平仪法，指示器和检验棒法。

（四）、垂直度直线和平面的垂直度，如立式加工中心主轴轴线和X轴轴线运动间的垂直度；运动的垂直度，如立式加工中心Z轴轴线和X轴轴线运动间的垂直度。

测量方法有：平尺和指示器法，角尺和指示器法，光学法（如自准直仪、光学角尺、放射器）。

（五）、旋转径向跳动，如数控卧式车床主轴轴端的卡盘定位锥面的径向跳动，或主轴定位孔的径向跳动；周期性轴向窜动,如数控卧式车床主轴的周期性轴向窜动；端面跳动，如数控卧式车床主轴的卡判定位端面的跳动。

测量方法有：指示器法，检验棒和指示器法，钢球和指示法。

数控机床精度检验

数控机床的高精度最终是要靠机床本身的精度来保证，数控机床精度包括几何精度和切削精度。

另一方面，数控机床各项性能的好坏及数控功能能否正常发挥将直接影响到机床的正常使用。

因此，数控机床精度检验对初始使用的数控机床及维修调整后机床的技术指标恢复是很重要的。

精度检测内容主要包括数控机床的几何精度、定位精度和切削精度。

(1)数控机床几何精度的检测数控机床的几何精度检验，又称静态精度检验，摇臂钻床是综合反映机床关键零部件经组装后的综合几何形状误差。

目前，检测机床几何精度的常用检测工具有精密水平仪、精密方箱、直角尺、平尺、平行光管、千分表、测微仪、高精度检验棒及刚性好的千分表杆等。

检测工具的精度必须比所测的几何精度高一个等级，否则测量的结果将是不可信的。

每项几何精度的具体检测方法可按照GB／T 21948．2—2008“数控升降台铣床检验条件”、GB／T 18400．9—2007“加工中心检验条件”等有关标准的要求进行，亦可按机床出厂时的几何精度检测项目要求进行。

机床几何精度的检测必须在机床精调后依次完成，不允许调整一项检测一项，因为几何精度有些项目是相互关联相互影响的。

数控机床几何精度的检查在几何精度检测中必须对机床地基有严格要求，应当在地基及地脚螺栓的固定混凝土完全固化后再进行。

精调时应把机床的主床身调到较精确摇臂钻床的水平面以后，再精调其他几何精度。

有一些几何精度项目是互相联系的，例如在立式加工中心检测中，如发现y轴上数控机床和Z轴方向移动的相互垂直度误差较大，则可以适当调整立柱底部床身的地脚垫铁，使立柱适当前倾或后仰，减小该项误差。

但这样也会改变主轴回转轴心线对工作台面的垂直度误差。

因此，对各项几何精度检测工作应在精调后一气呵成，不允许检测一项调整一项，否则会造成由于调整后一项几何精度而把已检测合格的前一项精度调成不合格。

机床几何精度检测应在机床稍有预热的条件下进行，所以机床通电后各移动坐标应往复运动几次，主轴也应按中速回转几分钟后才能进行检测。
