cad中快速提取中线的方法
如何在CAD中提取坐标信息
如何在CAD中提取坐标信息在CAD（计算机辅助设计）软件中，提取坐标信息是非常重要的。
通过准确获取元素的坐标信息，我们可以更好地进行测量、布局和设计。
下面将介绍几种在CAD中提取坐标信息的常用方法和技巧。
1. 使用坐标显示功能CAD软件通常具有坐标显示功能，可以在元素上显示其坐标信息。
首先，选择要获取坐标的元素，例如点、线、弧等。
然后，在CAD软件的工具栏或菜单中找到坐标显示功能并激活它。
在鼠标拖动元素的过程中，将会实时显示元素的坐标信息。
通过这种方法，我们可以直接将元素的坐标信息提取出来。
2. 使用命令行大多数CAD软件都提供了命令行功能，可以通过输入特定命令来提取坐标信息。
首先，选择要获取坐标的元素，然后打开命令行。
输入适当的命令，如“坐标”、“坐标提取”等。
接下来，按下回车键，软件将返回元素的坐标信息。
通过这种方法，我们可以通过简单的命令来提取坐标信息。
3. 使用属性编辑器属性编辑器是一个强大的工具，可以用于提取和编辑元素的属性信息，包括坐标。
首先，选择要获取坐标的元素，然后打开属性编辑器。
在属性编辑器中，可以找到元素的坐标属性。
通过查看和编辑这些属性，我们可以轻松地提取元素的坐标信息。
4. 使用坐标提取工具有些CAD软件提供了专门的坐标提取工具，可以更方便地获取坐标信息。
这些工具通常可以通过工具栏或菜单进行访问。
选择要获取坐标的元素，然后激活坐标提取工具。
通过点击元素或拖动鼠标，软件将实时显示元素的坐标信息。
通过这种方法，我们可以直观地提取元素的坐标信息。
5. 使用LISP程序对于熟悉LISP编程语言的用户来说，可以编写自定义的LISP程序来提取坐标信息。
通过编写相应的LISP程序，可以实现更复杂的坐标提取功能。
具体的编程细节超出了本篇文章的范围，但通过使用LISP程序，我们可以根据自己的需求提取坐标信息。
综上所述，提取坐标信息是CAD中非常重要的一个环节。
通过上述几种方法和技巧，在CAD软件中准确提取坐标信息将变得更加容易。

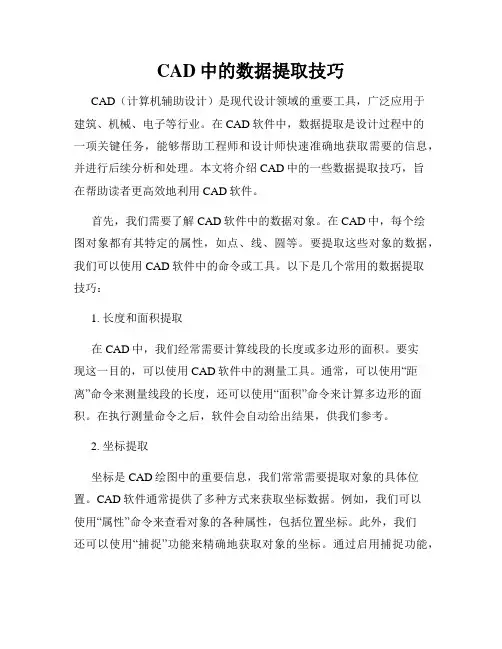

CAD中的数据提取技巧
CAD中的数据提取技巧CAD（计算机辅助设计）是现代设计领域的重要工具，广泛应用于建筑、机械、电子等行业。
在CAD软件中，数据提取是设计过程中的一项关键任务，能够帮助工程师和设计师快速准确地获取需要的信息，并进行后续分析和处理。
本文将介绍CAD中的一些数据提取技巧，旨在帮助读者更高效地利用CAD软件。
首先，我们需要了解CAD软件中的数据对象。
在CAD中，每个绘图对象都有其特定的属性，如点、线、圆等。
要提取这些对象的数据，我们可以使用CAD软件中的命令或工具。
以下是几个常用的数据提取技巧：1. 长度和面积提取在CAD中，我们经常需要计算线段的长度或多边形的面积。
要实现这一目的，可以使用CAD软件中的测量工具。
通常，可以使用“距离”命令来测量线段的长度，还可以使用“面积”命令来计算多边形的面积。
在执行测量命令之后，软件会自动给出结果，供我们参考。
2. 坐标提取坐标是CAD绘图中的重要信息，我们常常需要提取对象的具体位置。
CAD软件通常提供了多种方式来获取坐标数据。
例如，我们可以使用“属性”命令来查看对象的各种属性，包括位置坐标。
此外，我们还可以使用“捕捉”功能来精确地获取对象的坐标。
通过启用捕捉功能，并选择特定的捕捉点（如端点、中点等），我们可以在绘图中获取对象的坐标。
3. 属性提取CAD中的属性包括对象的颜色、线型、图层等信息。
这些属性不仅用于美化绘图，还对实际设计具有重要意义。
在CAD软件中，我们可以使用“属性提取”命令来获取对象的属性信息。
通过选择需要提取属性的对象，软件会自动列出其属性值，供我们参考。
4. 线型、字体提取在CAD绘图中，线型和字体是常用的设计元素，我们有时需要提取这些信息以满足特定的设计需求。
CAD软件通常提供了“线型管理器”和“字体管理器”等功能，以便我们查看和提取线型、字体和其他相关信息。
通过这些功能，我们可以轻松地找到所需的线型和字体，并应用到自己的设计中。
5. 外部数据提取除了CAD绘图中的内部数据，我们有时还需要提取外部数据，并将其应用于CAD设计中。
CAD快捷键命令绘制中心线
CAD快捷键命令绘制中心线在CAD设计软件中，快捷键命令是提高绘图效率的重要工具。
其中，使用快捷键命令绘制中心线是一个常见需求，本文将介绍CAD中常用的快捷键命令来实现中心线的绘制。
在CAD软件中，通过按下键盘上的特定组合键，即可触发快捷键命令。
对于绘制中心线，CAD提供了多种快捷键方式，以下将逐一介绍。
方法一：使用"CEN"命令可以通过输入"CEN"命令来绘制中心线。
具体步骤如下：1. 打开CAD软件，在命令行中输入"CEN"，按下回车键。
2. 在绘图界面中，依次点击需要添加中心线的两个点，即可完成中心线的绘制。
方法二：使用"XL"命令通过输入"XL"命令，同样可以实现中心线的绘制。
步骤如下：1. 打开CAD软件，在命令行中输入"XL"，按下回车键。
2. 在绘图界面中，选择绘制中心线的起点，然后按下鼠标左键，拖动鼠标到绘制中心线的终点位置，最后释放鼠标左键即可完成中心线的绘制。
方法三：使用快捷键“CE"通过使用快捷键"C"和"E"，同样可以绘制中心线。
具体步骤如下：1. 打开CAD软件，在命令行中输入"C"，按下回车键。
2. 在命令行中输入"E"，按下回车键。
3. 在绘图界面中，选择绘制中心线的起点，然后按下鼠标左键，拖动鼠标到绘制中心线的终点位置，最后释放鼠标左键即可完成中心线的绘制。
方法四：使用"L"和"Enter"键输入"L"命令，并按下回车键，可以进入绘制线段的状态。
具体步骤如下：1. 打开CAD软件，在命令行中输入"L"，按下回车键。
2. 在绘图界面中，选择绘制中心线的起点，然后按下鼠标左键，拖动鼠标到绘制中心线的终点位置，最后释放鼠标左键即可完成中心线的绘制。
CAD数据提取技巧 从设计中提取所需数据
CAD数据提取技巧：从设计中提取所需数据在使用CAD软件进行设计工作时，我们经常需要从设计中提取所需数据，以便在后续的工作中使用。
这些数据可以是尺寸、坐标、曲线等等。
本文将介绍一些CAD数据提取的技巧，帮助您更高效地从设计中获取所需数据。
一、尺寸提取技巧CAD设计通常包含了各种尺寸，用于表示物体的大小和形状。
对于需要提取尺寸的设计，我们可以使用CAD软件的尺寸工具来完成。
具体操作步骤如下：1. 打开设计文件，选择尺寸工具（通常是标注工具中的一个子菜单）。
2. 在设计中选择一个需要提取尺寸的图形对象，CAD软件将自动计算并显示出该对象的尺寸。
3. 可以通过调整尺寸标注的样式和位置，将提取到的尺寸信息以符合需求的方式展示出来。
4. 重复以上步骤，提取其他需要的尺寸数据。
二、坐标提取技巧在CAD设计中，坐标信息是非常重要的数据，用于确定图形对象的位置和相对关系。
如果需要从设计中提取坐标数据，可以使用CAD 软件的坐标提取功能。
以下是一些常用的坐标提取技巧：1. 选择坐标工具（通常是测量工具中的一个子菜单），启动坐标提取功能。
2. 在设计中选择一个图形对象的某个特定点，CAD软件将自动计算并显示出该点的坐标。
3. 可以通过调整坐标显示的格式（如绝对坐标或相对坐标）、精度等参数，将提取的坐标信息进行设置。
4. 重复以上步骤，提取其他需要的坐标数据。
三、曲线提取技巧在CAD设计中，曲线是常见的设计元素，用于表达复杂的形状和曲线路径。
如果需要从设计中提取曲线数据，可以使用CAD软件的曲线提取功能。
以下是一些常用的曲线提取技巧：1. 选择曲线工具（通常是绘制工具中的一个子菜单），启动曲线提取功能。
2. 在设计中选择一个曲线路径，CAD软件将自动计算并显示出该曲线的控制点、曲率等信息。
3. 可以通过调整曲线显示的样式、节点的数量等参数，将提取的曲线信息进行设置。
4. 重复以上步骤，提取其他需要的曲线数据。
四、其他提取技巧除了上述三类数据提取技巧外，CAD软件还提供了其他一些有用的功能，帮助我们从设计中提取所需数据。

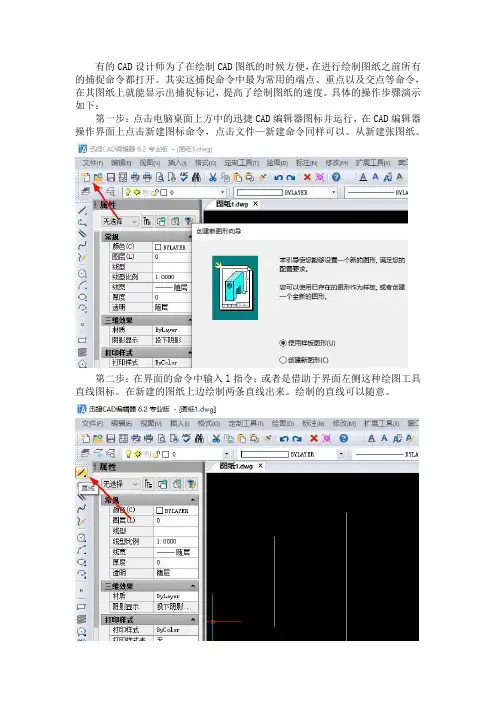

CAD制图中两点之间的中点怎么捕捉？
有的CAD设计师为了在绘制CAD图纸的时候方便，在进行绘制图纸之前所有的捕捉命令都打开。
其实这捕捉命令中最为常用的端点、重点以及交点等命令，在其图纸上就能显示出捕捉标记，提高了绘制图纸的速度。
具体的操作步骤演示如下：
第一步：点击电脑桌面上方中的迅捷CAD编辑器图标并运行，在CAD编辑器操作界面上点击新建图标命令，点击文件—新建命令同样可以。
从新建张图纸。
第二步：在界面的命令中输入l指令；或者是借助于界面左侧这种绘图工具直线图标。
在新建的图纸上边绘制两条直线出来。
绘制的直线可以随意。
第三步：打开执行捕捉命令，点击界面上方中定制工具—对象捕捉—两点之间的重点命令，这样就可以轻松的找到图纸上所绘制直线的重点。
第四步：其实还有另外两种方法可以指令两点之间重点捕捉命令，点击界面上两点之间中点捕捉的图标；或在界面的命令中直接输入M2P指令进行激活命令。
第五步：CAD图纸在进行绘制完成之后，点击界面上方保存图标或文件—保
存命令。
可以轻松实现CAD图纸的保存，方便与后边的打开和查看。
以上就是小编今天所要分享的全部内容，掌握了捕捉的各种设置方式后，可以结合自己的需要，长期打开几种捕捉选项绘图。
希望对各位CAD设计小伙伴能有所帮助！。
CAD中的截取命令与技巧窍门
CAD中的截取命令与技巧窍门在CAD软件中，截取（Trim）是一种常用的命令，用于通过剪切或删除不需要的线段、弧线等几何图形来创建或修改图形。
本文将向您介绍一些CAD截取命令的基本操作和一些技巧窍门，以提高您的CAD绘图效率。
一、基本的截取命令在CAD中，使用截取命令可以通过以下几种方法进行操作：1.1、使用截取按钮在CAD的工具栏中，一般都会有“截取”按钮，单击该按钮后，即可进入截取命令状态。
然后，根据要截取的对象，选择截取命令的操作方式。
1.2、使用截取命令在CAD的命令行输入“TRIM”，按下回车键后即可进入截取命令状态。
然后，根据要截取的对象，选择截取命令的操作方式。
1.3、使用快捷键在CAD中，可以使用快捷键进行截取操作。
在默认情况下，按下“T”键即可进入截取命令状态。
然后，根据要截取的对象，选择截取命令的操作方式。
二、截取命令的操作方式在截取命令状态下，可以使用以下几种操作方式截取不需要的线段、弧线等几何图形：2.1、按对象截取在CAD中，按对象截取是最常用的截取方式之一、在截取命令状态下，选择要截取的对象，按下回车键确认选择。
然后，在选择的对象之外的任意位置点击鼠标左键以删除截取对象。
2.2、按窗口截取在CAD中，按窗口截取是一种批量截取的方式。
在截取命令状态下，按住鼠标左键不放，从左上角到右下角绘制一个矩形框，框选需要截取的对象。
松开鼠标左键后，选择的对象将被删除。
2.3、按交叉选择在CAD中，按交叉选择是一种针对遮挡问题的截取方式。
在截取命令状态下，按住鼠标左键不放，从左上角到右下角绘制一个矩形框，框选需要截取的对象。
同时按下Shift键，点击需要截取的对象进行交叉选择。
选择的对象将被删除。
三、截取命令的技巧窍门除了基本的截取命令，还有一些技巧窍门可以提高CAD绘图的效率。
3.1、使用延伸命令截取延伸（Extend）命令是截取命令的一种补充方式。
在延伸命令状态下，选择需要延伸的线段或者弧线，按下回车键确认选择。
土木工程CAD设计中的图形提取技巧
土木工程CAD设计中的图形提取技巧土木工程中，CAD设计是非常重要的一环。
通过CAD软件，我们可以方便地绘制土木工程设计图纸，提高工作效率。
其中，图形提取技巧是土木工程CAD设计中不可或缺的一部分，能够帮助我们快速准确地提取出需要的图形信息。
本文将介绍几种常用的图形提取技巧，帮助读者更好地掌握CAD软件的使用。
首先，我们来讲讲如何提取线条。
在CAD软件中，线条是最基本的图形元素之一。
提取线条的方法有很多种，最简单的方式是使用画线工具，通过点击鼠标来绘制线条。
但是，这种方法需要我们手动操作，不够高效。
在实际应用中，我们常常需要提取长的、复杂的线条。
这时，我们可以使用自动提取线条的工具。
在CAD软件中，有许多插件或功能可以帮助我们实现这一目标。
比如，在AutoCAD软件中，我们可以使用“Pline”命令实现线条的自动提取。
简单来说，我们只需要给出线条的起点和终点，CAD软件就能自动生成一个完整的线条。
这样，我们就可以快速准确地提取出需要的线条。
除了线条，在土木工程CAD设计中，还经常需要提取出其他的图形元素，比如多边形、圆形等。
对于这些图形元素的提取，也有一些技巧可以借鉴。
对于多边形，我们可以使用CAD软件提供的绘制多边形的功能。
在AutoCAD软件中，我们可以使用“Polyline”命令实现多边形的绘制。
通过在图纸上选择多个点，CAD软件就可以自动帮我们将这些点连接成一个多边形。
对于圆形，我们可以使用CAD软件中的“Circle”命令。
我们只需要给出圆的圆心和半径，CAD软件就能自动帮我们绘制出一个完整的圆形。
通过这些技巧，我们可以快速准确地提取出需要的图形元素。
除了单个图形元素的提取，有时我们还需要提取一些组合图形。
比如，在土木工程CAD设计中，我们常常需要绘制出一些平面图或剖面图。
在这些图中，我们要同时呈现多个图形元素，如多个房间的轮廓、管道的走向等。
对于这种情况，我们可以使用CAD软件中的“区域选择”功能来实现图形的提取。
CAD中的数据提取和统计技巧
CAD中的数据提取和统计技巧在AE软件中，数据提取和统计是非常重要的技能，它可以帮助我们更高效地处理和分析CAD数据。
本文将介绍一些CAD中的数据提取和统计技巧。
1. 属性提取工具：在CAD中，我们可以使用属性提取工具来提取对象的属性信息。
首先，选择需要提取属性信息的对象，然后打开属性提取工具。
在属性提取对话框中，我们可以选择要提取的属性类型，例如图层、颜色、线型等。
点击提取按钮后，属性信息将被提取到一个表格中，我们可以将其导出为Excel或其他格式进行进一步分析。
2. 过滤器功能：CAD软件通常都带有过滤器功能，可以根据属性筛选对象。
例如，我们可以使用过滤器功能只选择特定图层上的对象，或者只显示特定颜色的线条。
这样可以大大简化后续的数据分析工作，让我们集中处理感兴趣的对象。
3. 图形统计工具：有时，我们需要对CAD中的对象进行统计分析，例如计算长度、面积、角度等。
CAD软件通常都提供了一些图形统计工具来满足这些需求。
我们可以使用这些工具直接对选定的对象进行统计分析，而无需手动计算。
4. 数据连接功能：CAD软件通常都支持与数据库的连接，我们可以将CAD中的数据与数据库进行联动。
这样，我们可以方便地将CAD中的数据导入到数据库中进行分析，并将分析结果反馈到CAD软件中。
5. 动态属性功能：在一些复杂的CAD项目中，对象的属性信息可能会随着时间的推移而发生变化。
为了便于数据分析，CAD软件通常都提供了动态属性功能。
我们可以使用该功能跟踪对象属性的变化，并记录每个时间点的属性信息。
这样，我们可以对属性的变化趋势进行分析，以便更好地了解项目的进展情况。
总结起来，CAD中的数据提取和统计技巧可以帮助我们更高效地处理和分析CAD数据。
掌握这些技巧可以提高我们的工作效率，并帮助我们做出更准确的决策。
通过使用属性提取工具、过滤器功能、图形统计工具、数据连接功能以及动态属性功能，我们可以轻松地从CAD 中提取和分析所需的数据。
CAD中图形抽取的技巧
CAD中图形抽取的技巧在CAD软件中，图形抽取是一项非常重要的技术，它可以帮助我们从已有的图形中提取特定的线、点或曲线，以便进一步编辑或分析。
本文将介绍一些常用的图形抽取技巧，帮助读者更好地应用CAD软件。
1. 线段抽取：在CAD软件中，我们经常需要测量或标注线段的长度。
使用线段抽取功能可以轻松获得所需的线段长度。
选择“线段抽取”工具后，点击起点和终点，即可获取它们之间的长度。
2. 垂直线抽取：在CAD中绘制垂直线段时，可以使用垂直线抽取功能来确保线段朝垂直方向绘制。
选择“垂直线抽取”工具，然后选择基准线段的一个端点，即可绘制与之垂直的线段。
3. 水平线抽取：与垂直线抽取类似，使用水平线抽取功能可以确保线段朝水平方向绘制。
选择“水平线抽取”工具，然后选择基准线段的一个端点，即可绘制与之水平的线段。
4. 偏移线抽取：当需要在已有曲线或边界基础上创建平行线段时，可以使用偏移线抽取功能。
选择“偏移线抽取”工具，然后选择要偏移的曲线或边界，指定偏移距离，即可得到相应的偏移线段。
5. 曲线抽取：在CAD中，我们常常需要绘制与已有曲线或边界相似的曲线。
使用曲线抽取功能可以轻松地在已有曲线上提取相应的点来绘制出与之相似的曲线。
选择“曲线抽取”工具，然后选择基准曲线上的点，即可获取该点的坐标，从而绘制出相应的曲线。
6. 圆心抽取：在CAD中，通过已有的圆绘制其他几何图形或进行测量是常见的操作。
使用圆心抽取功能可以方便地提取出已有圆的圆心坐标，从而进行后续操作。
选择“圆心抽取”工具，然后选择已有圆上的三个点（不共线），即可获取圆心坐标。
7. 交点抽取：当两个线段或曲线相交时，我们可能需要获取它们的交点坐标。
使用交点抽取功能可以轻松获得重合部分的交点坐标。
选择“交点抽取”工具，分别选择两个线段或曲线的交叉点，即可获取其坐标。
以上介绍了一些常用的CAD图形抽取技巧，通过运用这些技巧，您可以更高效地进行CAD绘图和编辑工作。
cad中提取坐标方法
CAD 中提取坐标方法
一、使用命令行提取坐标
CAD 中提供了一些命令行工具，可以用来提取坐标。
例如，可以使用“LINETYPE”命令来提取线段的端点坐标，使用“POINT”命令来提取点的坐标，使用“ARC”命令来提取圆弧的端点坐标等。
这些命令行工具的使用方法比较简单，只需要在命令行窗口中输入相应的命令即可。
二、使用查询工具提取坐标
CAD 中也提供了一些查询工具，可以用来提取坐标。
例如，可以使用“QUERY”命令来查询图形元素的坐标，使用“DIST”命令来查询两点之间的距离，使用“AREA”命令来查询图形的面积等。
这些查询工具的使用方法也比较简单，只需要在 CAD 界面中选择相应的工具，然后点击需要查询的图形元素即可。
三、使用插件提取坐标
除了 CAD 自带的工具之外，还可以使用一些插件来提取坐标。
例如，可以使用“AutoCAD Map 3D”插件来提取地图数据，使用“AutoCAD Raster Design”插件来提取矢量数据，使用“AutoCAD Civil 3D”插件来提取道路数据等。
这些插件的功能更加强大，可以提供更多的坐标提取功能。
CAD 中提取坐标的方法很多，可以根据自己的需要选择适合自己的方法。
中线CAD帮助
中线CAD-工具一、项目新建命令：用鼠标单击工具条中的按钮，或者鼠标选择中线菜单，在下拉菜单中点击，也可以直接输入命令XM操作步骤：1、选择图框所在的文件夹，注意：选择的文件夹必须包含后缀为dwg的图框文件2、点击插入图框3、填入图框中标题栏的信息4、点击退出二、插入模板块：用鼠标单击工具条中的按钮，或者鼠标选择中线菜单，在下拉菜单中点击，也可以直接输入命令ii操作步骤：1、选择命令2、输入字母选择插入的属性块3、指定插入模板的位置4、插入的模板可以双击填入其他的参数其他的模板块插入方法同上三、插入管：用鼠标单击工具条中的按钮，或者鼠标选择中线菜单，在下拉菜单中点击，也可以直接输入命令PGC操作步骤：1、选择命令2、选择管名称3、填入孔的参数4、分别点选起点和止点在图纸上拾取对应的位置5、指定管的插入点四、条件式修改图纸：用鼠标单击工具栏中的按钮，或者鼠标选择中线菜单，在下拉菜中选择，也可以直接输入命令TJS 操作步骤：1、选择命令，填写成立的条件2、填写将执行下一动作框中的值改为多少3、选择图纸的范围4、选择修改的方式，是逐个修改还是全部修改，点击确认修改根据自己需要对修改对象进行设置，以下修改电线3对应簧片的值为例进行条件式修改的说明点击确认修改后，对应簧片就进行了相应的修改，五、提取物料到当前图纸：用鼠标单击工具栏中的按钮，或者鼠标选择中线菜单，在下拉菜中选择，也可以直接输入命令TWLC操作步骤：1、选择命令2、选择需要提取数据的属性快3、指定表格的插入点六、提取物料到EXCEL：用鼠标单击工具栏中的按钮，或者鼠标选择中线菜单，在下拉菜中选择，也可以直接输入命令TWLE操作步骤：1、选择命令2、程序自动将数据提取到EXCEL中七、插入图块以及图库管理：用鼠标单击工具栏中的按钮，或者鼠标选择中线菜单，在下拉菜中选择，也可以直接输入命令TK1、图库的制作步骤：a、选择存放图库的主目录b、点击增加按钮可以新建一个图库名，c、点击新增按钮，给图块命名，按照提示选择图块入库2、图块的制作步骤：（1）、收集其他图纸a 调整格式至我司标准(主要是回路框的大小如，9*9mm等，填写孔位)b 侧出线时放入出线口c 插入属性块，同时将编码填写完整d检查格式（是否填写了孔位数、属性块、侧出线处理）e 收集入库（2）、自己绘制图块步骤a 绘制护套线条图案b 填写孔位c 侧出线时放入出线口d 插入属性块，同时将编码填写完整e 检查格式（是否填写了孔位数、属性块、侧出线处理）f 收集入库3、图块的插入步骤：a、选择图库所在的地址，可以是本地地址也可以是数据地址b、填入所要插入图块的编码，点击搜索按钮c、设置参数后点击插入图纸中，点击插入图中备注：1、制作图块的过程中必须插入属性块，填写编码或者供方编码2、如果有前后试图的要求时一定要创建后视图3、入库的时候，图块的名字最好是“编码”%“供方编码”，因为存储的文件名方便别人在没有使用非中线软件时可以搜索，4、如果是特殊连接器，一定要放入出线口（快捷键是fzd，插入后修改其位置的值，出线口的字符一定是“上、下、左、右”任意一个字符），当护套是特殊护套（孔位间距不同，侧出线等），但是，不会有侧出线的时候无需放入出线口；如果一个特殊连接器在某些车型上是垂直出线，另一些车型是侧出线，这个时候一定要放入出线口5、假如有多个出线口需要注意一下，每两个出线口之间需要标注一个节点长度值(也就是说假如一个特殊连接器有两个出线口，需要标注这两个出线口的实际距离)八、序号法插入物料块：此功能可以节约绘图空间；用鼠标单击工具栏中的按钮，或者鼠标选择中线菜单，或在中线CAD下拉菜中选择，也可以直接输入命令XH，按照软件提示可以输入序号，双击序号球可以填入对应的参数操作步骤：1、选择命令2、输入编码3、点击插入点九、单行文字可以在图纸上输入单行文字；用鼠标单击工具栏中的按钮，也可以直接输入命令EATTEDIT，按照软件提示可以输入单行文字。
CAD文件的数据提取与分析方法
CAD文件的数据提取与分析方法随着计算机辅助设计（CAD）技术的不断发展，CAD文件已经成为设计和工程领域中不可或缺的重要资源。
然而，CAD文件中蕴藏的数据量庞大，如何高效地提取和分析这些数据成为了一个关键问题。
本文将介绍CAD文件数据提取与分析的方法，以帮助读者更好地利用CAD文件中的信息。
一、CAD文件数据的提取方法要提取CAD文件中的数据，首先需要了解CAD文件的格式。
目前CAD软件常见的文件格式有DWG（AutoCAD专用格式）、DXF（数据交换格式）等。
根据不同的文件格式，我们可以采用以下几种方法来提取CAD文件中的数据。
1. CAD软件自带功能许多CAD软件都提供了内置的数据提取功能。
通过使用CAD软件中的命令或脚本语言，可以直接将CAD文件中的数据导出为Excel、CSV等常见的数据格式，从而方便后续的数据分析。
2. 第三方插件和工具除了CAD软件自带的功能外，还有许多第三方插件和工具可以用于CAD数据的提取。
比如，AutoCAD插件CADtools可以提取CAD 文件中的图层信息，SolidWorks软件可以提取三维模型的尺寸和体积等信息。
通过使用这些插件和工具，我们可以更加高效地提取CAD文件中需要的数据。
3. 编程脚本对于需要大量批量处理CAD文件的场景，编程脚本是一个非常有效的选择。
通过编写脚本，我们可以自动化地遍历CAD文件中的各个对象，并提取所需的数据。
常用的编程语言如Python、VBScript等都提供了相关的CAD库和工具，可以帮助我们实现CAD文件的数据提取。
二、CAD文件数据的分析方法提取到CAD文件中的数据之后，接下来需要对这些数据进行分析。
以下是几种常见的CAD文件数据分析方法。
1. 几何分析CAD文件中的几何数据是最直接的数据类型，可以通过几何分析来获取有关模型尺寸、体积、面积等的信息。
通过对CAD文件中的几何数据进行测量、对比等分析，可以帮助我们理解设计的结构、尺寸是否符合要求。
CAD属性提取与数据导出技巧
CAD属性提取与数据导出技巧在使用CAD软件进行设计和绘图时，经常需要提取图纸中各个元素的属性信息，并将其导出为数据文件，以便进一步分析和应用。
这篇文章将介绍一些与CAD属性提取和数据导出相关的技巧，帮助读者更高效地进行工作。
一、属性提取CAD软件中的属性提取功能可以帮助我们快速获取图纸元素的特定属性信息，如图层、颜色、线型等。
以下是一些常用的属性提取技巧：1. 使用数据提取命令CAD软件通常会提供数据提取命令，可以通过选择要提取属性的元素，设置提取条件和规则，从而获取所需的属性信息。
例如，在AutoCAD中，可以使用“数据提取”命令来提取图层、颜色等属性信息。
2. 利用属性定义设置CAD软件中的对象通常都有一些预定义属性，如图块中的属性定义、属性关联等。
我们可以通过设置这些属性，在绘图时就为图元指定相关属性信息。
这样，在后续需要提取属性时，就可以直接使用提取命令，而不需要手动输入或选择。
3. 批量修改属性当绘图中的图元属性需要批量修改时，可以使用CAD软件提供的批量修改命令。
通过选择要修改的图元，并设置新的属性值，可以一次性地修改所有选中图元的属性。
这样可以大大提高工作效率，减少了逐个修改属性的重复操作。
二、数据导出一旦提取到所需的属性信息，接下来就需要将其导出为数据文件，以供其他应用程序使用。
以下是一些数据导出的技巧：1. 导出为表格格式大多数CAD软件都支持将属性信息导出为表格格式，如CSV、Excel等。
通过选择要导出的属性字段和图元，设置导出文件格式，就可以将属性信息保存为一个表格文件。
这样，我们可以方便地在其他应用程序中进行数据处理和分析。
2. 导出为数据库格式对于大型工程项目或需要进行复杂数据管理的情况，可以考虑将属性信息导出为数据库格式。
CAD软件通常会支持与数据库系统的连接，可以直接将属性信息导出到数据库中。
这样可以更方便地进行数据的查询、筛选和更新。
3. 导出为图层、样式等CAD相关格式除了表格和数据库格式，还可以将属性信息导出为CAD软件中能够识别的格式，如图层、样式等。
CAD里如何批量提取线坐标？
CAD里如何批量提取线坐标？
现在你有一根封闭或不封闭的线，希望提取坐标，可以这么做：
1. 选中这根线
2. 快捷命令：list（清单，列表）
（1和2顺序可互换）
3. 回车或空格，弹出一个对话框，下面就会出现坐标值
（如果想知道拐点顺序的对应情况，可以依次单击两个相邻点查看特性栏里的坐标值）
4. 将坐标值复制粘贴到word里整理好
5. 顺序号自己可以根据实际情况整理编排
当然，很多时候，实际情况比举例要复杂一些，不过大体框架如此。
例如，有时可能是不连续的线，有时候可能还会有重复的点，这就需要我们多动动勤快灵巧的小手，做些加工后再如此这般操作。
当然，我们也不止拥有一棵大树，如果情况再复杂一些，或者添加元素再丰富一些，也是可以借助别的工具来进行操作达成目的的。
譬如，我们提了坐标，又需要修改一些值，且要追加拐点编号，这个时候用section就是很不错的选择。
浩辰cad教程：不用辅助直线快速找到中点
浩辰cad教程：不用辅助直线快速找到中点
如果你的CAD设计软件是在浩辰官网CAD下载中下载的，那么在你使用之后你会感觉到它的功能非常强大，今天的CAD教程为大家分享一下如何快速的找到中点，而不用画辅助直线!
记得以前在画图的时候,假如你要找中点，通常都是先设置好对象捕捉,打开"中点"的小勾,然后就可以捕捉中点了。
而如果在平面上任意的两个点之间找到中点呢?那就是在两个点之间，画上一条辅助直线，然后捕捉到中点，最后删去辅助直线。
具体的办法，比如说，要画一条直线到平面上A，B两点中间的位置(A，B之间并没有线相连)，此时，在命令行提示“指定下一点”时，输入“mtp"后回车(或者空格键)，这时命令提示指定第一点，请捕捉A 点，然后命令行提示捕捉第二点，请捕捉B点。
这样，直线就自然画到A，B两点中间的位置上，不错吧!
这个命令简单点就是说，相当在A，B两点画了条“隐形”的线段，直接就可捕捉到中点上了。
[注意]# c:
1、mtp也可以是“m2p”，效果一样;
2、这个只能用在找点的时候，如果在命令下直接输入是不起作用的;
3、如果捕捉一段圆弧的两个端点，得到的是弦的中点，不是弧的中点。
用这种办法对于找矩形的中心就非常简单了，相当于是捕捉矩形对角线上两个点，就自动得到中点，不知道这个方法的朋友赶快试试吧!对于我来说，这个命令真是相见恨晚!回想我一直是靠画辅助直线来确定。
以上是今天的CAD教程为大家分享一下在CAD软件使用过程中，不用辅助直线如何快速的找到中点，希望对你的CAD设计工作带来便捷，提高效率。
谢谢你的阅读。
CAD软件中的边界边线提取技巧
CAD软件中的边界边线提取技巧边界边线提取是CAD软件中常用的功能之一，它可以帮助用户从复杂的图形中提取所需的边界信息。
本文将介绍一些常用的边界边线提取技巧，以帮助读者更加高效地使用CAD软件。
1. 使用边界命令大多数CAD软件都提供了边界命令，可以通过该命令轻松提取封闭图形的边界线。
通常，只需选择要提取边界的对象，然后运行边界命令，软件将自动识别并提取边界线。
2. 利用闭合多段线在某些情况下，封闭图形可能由多条线段组成，此时可以使用闭合多段线来提取边界线。
首先，将多个线段绘制为一条闭合多段线，然后使用编辑命令将其转换为边界线。
这样可以简化提取边界的过程。
3. 利用Hatch工具Hatch工具通常用于填充图案或色彩，但它也可以作为边界边线提取的有效工具。
选择要提取边界的区域，然后使用Hatch工具将其填充为一个特殊的图案，接着使用编辑命令将该图案转换为边界线即可。
4. 使用轮廓提取命令部分CAD软件还提供了轮廓提取命令，可以非常便捷地提取曲面或实体模型的边界线。
通过选择一个或多个曲面或实体，运行轮廓提取命令，软件将自动识别并提取物体的轮廓边界。
5. 利用边缘检测工具一些CAD软件还提供了边缘检测工具，可以帮助用户快速找到并提取图形的边界线。
通过选择一个或多个对象，运行边缘检测命令，软件会自动识别并突出显示对象的边缘线。
然后，用户可以进一步编辑并提取所需的边界线。
本文介绍了CAD软件中常用的边界边线提取技巧，包括使用边界命令、闭合多段线、Hatch工具、轮廓提取命令以及边缘检测工具等。
通过灵活运用这些技巧，用户可以更高效地提取和处理图形的边界线，提升CAD软件的应用效果和工作效率。
希望读者能够在实际使用中运用这些技巧，提升自己的CAD软件操作水平。
CAD曲面线条提取与变形技巧
CAD曲面线条提取与变形技巧CAD软件是一种常用于工程设计和绘图的工具。
在工程设计中，曲面线条的提取和变形是非常重要的技巧。
本文将介绍如何使用CAD软件进行曲面线条的提取和变形，以帮助读者更好地运用CAD进行工程设计。
一、曲面线条提取技巧1. 打开CAD软件并导入相关模型。
首先，在CAD软件中打开目标模型。
可以通过“文件”-“导入”或者直接将模型文件拖拽到CAD软件的工作区来载入模型。
2. 选择曲面线条提取工具。
在CAD软件的工具栏中，找到“曲面线条提取”工具。
不同的CAD软件可能工具的名称和位置会有所不同，但一般都会有相应的曲面线条提取工具。
3. 选择提取曲面线条的区域。
使用鼠标在模型上选取要提取曲面线条的区域。
可以选择整个模型，也可以只选择部分曲面。
4. 提取曲面线条。
点击曲面线条提取工具，CAD软件会自动识别选定区域的曲面线条，并将其提取出来。
可以根据需要进行调整和修改。
二、曲面线条变形技巧1. 打开CAD软件并导入相关模型。
同样，在CAD软件中打开目标模型。
2. 选择曲面线条变形工具。
在CAD软件的工具栏中，找到“曲面线条变形”工具。
不同的CAD 软件可能工具的名称和位置会有所不同，但一般都会有相应的曲面线条变形工具。
3. 选择要变形的曲面线条。
使用鼠标在模型上选取要进行变形的曲面线条。
可以选择整个曲面线条，也可以只选择部分。
4. 进行曲面线条变形。
点击曲面线条变形工具，CAD软件会根据选定的曲面线条进行变形操作。
具体的变形方式可以根据需要进行设置和调整。
至此，我们介绍完了CAD曲面线条提取与变形的基本技巧。
通过这些技巧，读者可以更加灵活地运用CAD软件进行工程设计。
在实际应用中，还可以结合其他功能和工具，进一步扩展和优化设计效果。
希望这些技巧对于读者在CAD软件的使用中能够有所帮助。
用cad2010直接提取数据点图文教程(绝对首创)
首先,用cad里工具里的数据提取命令.
直接下一步, 然后随便保存一个文件到任何地方.
选择在当前图形中选择对象, (包括当前图形这个前面的勾也要删去.) 然后选择你要选择的区域
选择你需要的对象, 其他的删去勾勾.
几何里面，保留x. y
文本里面,只选择一个内容
三个勾去掉
然后把内容移到位置y后面(按住左键就可以移动了)
输出中间格式不要选择excle,而是选择txt 选择第二个
输出格式里面选择txt
输出以后
打开txt
复制里面的内容到excel
然后选中最后一列
打开excel
数据里面选择分列
勾选其他
勾选分号
其他后面的空格里面打一个}
完成。
cad线段中点复选框
cad线段中点复选框
例一、CAD怎么找一条线的中点？
如果是取这一条线上的中点，直接打开对象捕捉的中点捕捉。
如果是想在任意自定某个距离内取中点，可以用定位两点的中点命令功能命令条目：在定位点的任何命令提示下，输入mtp或m2p然后：指定第一个点然后：指定第二个点。
例二、在CAD中如何将一条线移动到另一条线中点？
在CAD下方找到对象捕捉右键——设置——把捕捉的点都打勾——确定，然后选中竖线移动m，找到竖线端点移动到横线中点。
例三、CAD中怎么画一条线跟另一条线平行？
画平行线的方法有两种，一种在早期版本的里的画平行线命令，现在版本在菜单里已找不到了。
另一种也是常用的offset命令，即偏移命令，真接输入或点击菜点里的偏移命令图标即可。
还有阵列命令，可同时画多条平行线（这个命令类似于复制，只是一次复制多次）方法一，offset命令，提示输入偏移距离，然后点击需要偏移的线条，再点击向那一侧偏移。
方法二，阵列命令，点击CAD工具栏里的阵列图标，在对话框中：只进行复制阵列时，列数选择一，行数为您需要复制的个数，行距为偏移的距离，阵列出来的直线均与原直线平行。
例四、CAD怎么找在一条线上找某一段距离线的中点？
可以用举个例子，你输入直线命令，然后反键选择“两点之间的交点”，点第一个交点，再点第二个交点，这样直线的第一个起点就是你所说的那个点了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
cad中快速提取中线的方法
在CAD中，快速提取中线是一项常见的操作。
中线通常指对象的几何中心线或轴线，它们在设计和制造过程中起着重要的作用。
以下是一种快速提取中线的方法。
在CAD软件中打开你要操作的图纸或模型。
选择一个合适的视图，以便清晰地看到对象的轮廓。
使用软件提供的绘图工具，在对象的边缘上绘制一条封闭的轮廓线。
确保你的绘制是准确的，并尽量与对象的中心对齐。
然后，选择CAD软件中的“线”工具，通过单击轮廓线上的两个点来创建一条线。
选择的两个点应该在轮廓线的两端，即对象的边缘。
接着，使用CAD软件的“偏移”工具，将这条线偏移至轮廓线内部。
输入所需
的偏移距离，以确保偏移后的线位于对象的中心线位置。
删除原始的轮廓线，只保留中心线。
你可以使用CAD软件中的“删除”或“剪切”工具来完成这一步骤。
通过以上步骤，你可以快速提取CAD中对象的中心线。
这个方法可以应用于各种对象，无论是二维还是三维。
它有效地提高了设计和制造过程中的效率，让你更好地控制对象的几何特性。
请注意，不同的CAD软件可能在操作步骤和工具上有所差异。
因此，你需要根据你所使用的具体软件来进行相应的操作。
