四轴、六轴机器人

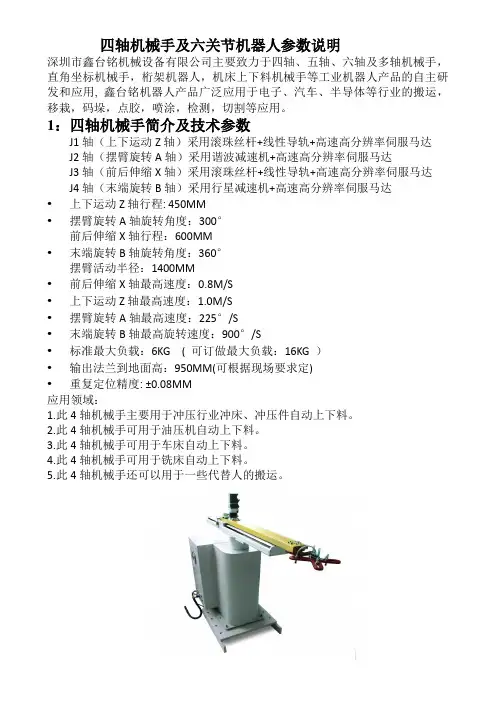

四轴机械手及六关节机器人参数说明
四轴机械手及六关节机器人参数说明深圳市鑫台铭机械设备有限公司主要致力于四轴、五轴、六轴及多轴机械手，直角坐标机械手，桁架机器人，机床上下料机械手等工业机器人产品的自主研发和应用, 鑫台铭机器人产品广泛应用于电子、汽车、半导体等行业的搬运，移栽，码垛，点胶，喷涂，检测，切割等应用。
1：四轴机械手简介及技术参数J1轴（上下运动Z轴）采用滚珠丝杆+线性导轨+高速高分辨率伺服马达J2轴（摆臂旋转A轴）采用谐波减速机+高速高分辨率伺服马达J3轴（前后伸缩X轴）采用滚珠丝杆+线性导轨+高速高分辨率伺服马达J4轴（末端旋转B轴）采用行星减速机+高速高分辨率伺服马达•上下运动Z轴行程: 450MM•摆臂旋转A轴旋转角度：300°前后伸缩X轴行程：600MM•末端旋转B轴旋转角度：360°摆臂活动半径：1400MM•前后伸缩X轴最高速度：0.8M/S•上下运动Z轴最高速度：1.0M/S•摆臂旋转A轴最高速度：225°/S•末端旋转B轴最高旋转速度：900°/S•标准最大负载：6KG ( 可订做最大负载：16KG ）•输出法兰到地面高：950MM(可根据现场要求定)•重复定位精度: ±0.08MM应用领域：1.此4轴机械手主要用于冲压行业冲床、冲压件自动上下料。
2.此4轴机械手可用于油压机自动上下料。
3.此4轴机械手可用于车床自动上下料。
4.此4轴机械手可用于铣床自动上下料。
5.此4轴机械手还可以用于一些代替人的搬运。
2：手机辅料贴片机简介及技术参数3：六关节机器人应用六关节机器人广泛应用于各种劳动密集，危险作业等领域，用以从事替代人工搬运，涂装，焊接，码垛，装配等作业。
样机模拟压铸产品取料后再放入油压切水口机切除料边。
机器人相关技术参数：S旋转轴动作范围-90°到+90°最大速度185°/秒L下臂轴动作范围+50°到-100°最大速度185°/秒U上臂轴动作范围+5°到+163°最大速度185°/秒R手腕旋转轴动作范围-360°到+360°最大速度360°/秒B手腕摆动轴动作范围-360°到+360°最大速度410°/秒T手腕回转轴动作范围-360°到+360°最大速度500°/秒4：压铸周边自动化设备应用领域：压铸周边三机设备包含喷雾机，取件机，给汤机三大件。
6轴机器人基本知识
6轴机器人基本知识
六轴机器人是一种具有六个自由度的机器人系统，它可以在三维空间内进行灵活的运动和操作。
下面是关于六轴机器人基本知识的介绍：
1. 自由度：六轴机器人具有六个自由度，分别是三个旋转自由度和三个平移自由度。
这意味着它可以在x、y、z三个方向上进行旋转和平移运动。
2. 关节：六轴机器人的运动是通过控制其六个关节的旋转来实现的。
每个关节都由电机驱动，可以通过控制电机的转动角度来控制机器人的运动。
3. 动力学：六轴机器人的动力学研究是研究机器人在外界力和力矩作用下的运动和力学特性。
通过对机器人的动力学建模，可以预测机器人的运动轨迹和受力情况。
4. 传感器：六轴机器人通常配备了各种传感器，如位置传感器、力传感器和视觉传感器等，用于感知外界环境和处理机器人操作时的信息。
5. 控制系统：六轴机器人的运动是通过控制电机和驱动器来实现的。
控制系统通常由一个计算机和相应的控制算法组成，可以根据输入的指令和感知的信息控制机器人的运动和操作。
6. 应用领域：六轴机器人广泛应用于制造业、物流业、医疗领域和科研实验等各个领域。
它们可以执行各种任务，如装配、
搬运、焊接、喷涂等，为人们提供便利和效率。
以上是关于六轴机器人基本知识的介绍，希望对您有所帮助。
6关节机器人介绍剖析
6关节机器人介绍剖析六关节机器人，也称为六轴机器人，是一种具有六个自由度的机器人系统。
每个关节都能够进行旋转，这使得机器人能够在三维空间中执行各种复杂的任务和动作。
下面我将对六关节机器人的结构、工作原理、应用领域以及优势进行介绍和剖析。
六关节机器人的结构主要由六个旋转关节组成，每个关节由电机驱动，通过齿轮传动或者其他传动方式将旋转运动传递到机械臂的末端。
这种结构使得机器人能够沿着不同的轴进行灵活的运动，实现各种复杂的动作。
同时，机器人的末端还可以配备各种工具或器械，从而可以在不同的领域中执行不同的任务。
六关节机器人的工作原理主要是通过控制每个关节的旋转角度，从而实现机械臂的整体运动。
通常采用的控制方式有PID控制、模糊控制、神经网络控制等。
通过计算机的精确控制，可以使机器人按照预先设定的路径或者姿态完成任务。
六关节机器人在各个领域都有广泛的应用。
在制造业中，它们可以完成各种组装、装卸、搬运、焊接等工作。
在医疗领域，它们可以辅助进行手术操作、康复训练等。
在军事领域，它们可以用于侦查、拆弹、装甲车维修等任务。
此外，它们还可以应用于航空航天、矿山、化工、食品加工等行业，为人们提供更安全、高效、精确的服务。
六关节机器人相比其他机器人系统具有一些独特的优势。
首先，六关节机器人具有较大的工作范围和灵活性，能够执行复杂的动作和路径规划。
其次，这种机器人的运动轨迹较为精准，可以实现高精度的定位和操作。
此外，六关节机器人在力矩和负载方面也具有较大的承载能力，可以应对不同的工作环境和工作负荷。
然而，六关节机器人也存在一些挑战和不足之处。
首先，它们通常需要较大的空间，并且布置和配置相对较为复杂。
其次，其运动控制需要较高的控制精度和计算能力，对控制系统提出了较高的要求。
此外，由于六关节机器人的结构较为复杂，对维护和保养也提出了较高的要求。
综上所述，六关节机器人是一种具有六个自由度的机器人系统，由六个旋转关节组成。
它们在制造业、医疗、军事等领域具有广泛的应用。

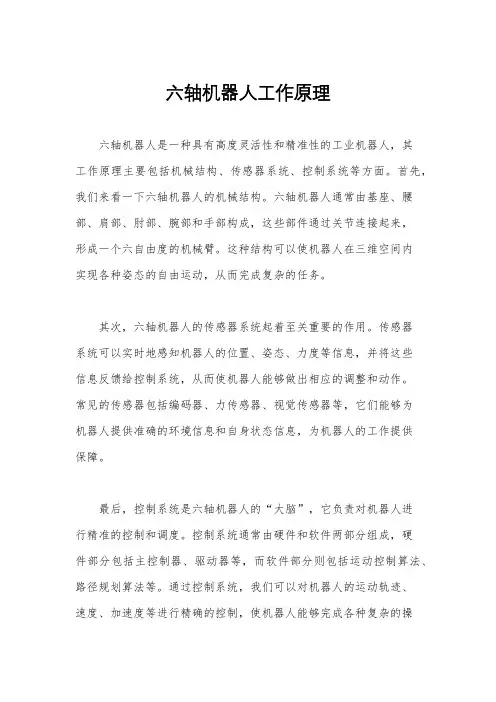

六轴机器人工作原理
六轴机器人工作原理
六轴机器人是一种具有高度灵活性和精准性的工业机器人，其
工作原理主要包括机械结构、传感器系统、控制系统等方面。
首先，我们来看一下六轴机器人的机械结构。
六轴机器人通常由基座、腰部、肩部、肘部、腕部和手部构成，这些部件通过关节连接起来，
形成一个六自由度的机械臂。
这种结构可以使机器人在三维空间内
实现各种姿态的自由运动，从而完成复杂的任务。
其次，六轴机器人的传感器系统起着至关重要的作用。
传感器
系统可以实时地感知机器人的位置、姿态、力度等信息，并将这些
信息反馈给控制系统，从而使机器人能够做出相应的调整和动作。
常见的传感器包括编码器、力传感器、视觉传感器等，它们能够为
机器人提供准确的环境信息和自身状态信息，为机器人的工作提供
保障。
最后，控制系统是六轴机器人的“大脑”，它负责对机器人进
行精准的控制和调度。
控制系统通常由硬件和软件两部分组成，硬
件部分包括主控制器、驱动器等，而软件部分则包括运动控制算法、路径规划算法等。
通过控制系统，我们可以对机器人的运动轨迹、
速度、加速度等进行精确的控制，使机器人能够完成各种复杂的操
作任务。
总的来说，六轴机器人能够实现高度灵活的工作，主要得益于其先进的机械结构、精准的传感器系统和高效的控制系统。
这些方面的协同作用，使得六轴机器人在自动化装配、焊接、喷涂等领域拥有广泛的应用前景。
随着科技的不断发展，相信六轴机器人的工作原理和性能将会不断得到优化和提升，为工业生产带来更大的便利和效益。
6轴机器人dh参数
6轴机器人dh参数摘要：1.6轴机器人简介2.DH参数的概念与作用3.6轴机器人的DH参数设置4.实例分析：6轴机器人的DH参数应用5.调整DH参数的意义与建议正文：随着科技的不断发展，机器人技术在我国的应用越来越广泛，6轴机器人作为一种重要的工业自动化设备，已经成为众多企业的首选。
在6轴机器人的应用过程中，DH参数的设置是影响机器人性能的关键因素。
本文将为您详细介绍6轴机器人的DH参数，帮助您更好地理解和应用这一概念。
一、6轴机器人简介6轴机器人，又称六自由度机器人，具有6个关节，可以实现三维空间中的任意运动。
其结构主要包括基座、肩部、腰部、手臂、手腕和末端执行器。
6轴机器人具有广泛的应用领域，如搬运、装配、焊接、切割等。
二、DH参数的概念与作用DH（Denavit-Hartenberg）参数是描述6轴机器人关节间运动关系的四个参数，包括关节变量、旋转轴、偏置和距离。
DH参数在机器人运动学中具有重要作用，它们决定了机器人的运动范围、速度和加速度等性能指标。
三、6轴机器人的DH参数设置在设置6轴机器人的DH参数时，需要考虑以下几个方面：1.关节变量：确定每个关节的旋转角度范围，以便在编程时确保机器人能够完成所需动作。
2.旋转轴：确定每个关节的旋转轴，以便机器人能够按照预定的轨迹运动。
3.偏置：设置关节的初始位置，以便在机器人的运动过程中能够顺利地完成插值和补偿。
4.距离：确定相邻关节之间的距离，以便保证机器人运动过程中的稳定性。
四、实例分析：6轴机器人的DH参数应用以下以一个实例来说明如何利用DH参数调整6轴机器人的性能：假设我们有一个6轴机器人，其DH参数如下：关节1：旋转角度范围为90°，旋转轴为X轴，偏置为0，距离为100mm。
关节2：旋转角度范围为180°，旋转轴为Y轴，偏置为0，距离为200mm。
……关节6：旋转角度范围为90°，旋转轴为Z轴，偏置为0，距离为100mm。

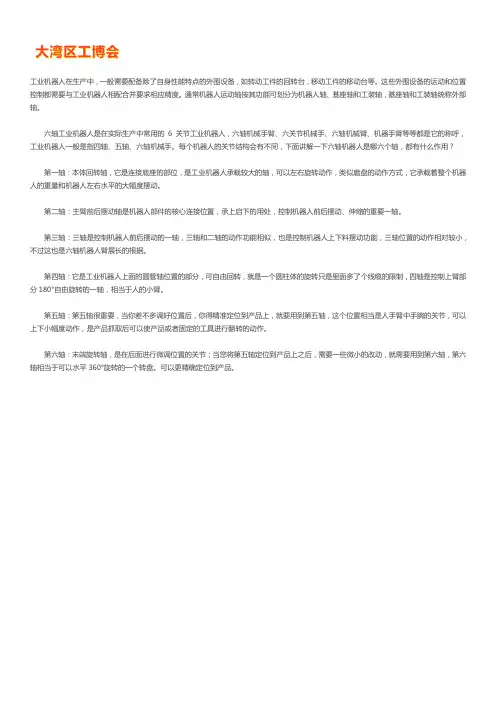

六轴机器人是哪六个轴及作用
工业机器人在生产中，一般需要配备除了自身性能特点的外围设备，如转动工件的回转台，移动工件的移动台等。
这些外围设备的运动和位置控制都需要与工业机器人相配合并要求相应精度。
通常机器人运动轴按其功能可划分为机器人轴、基座轴和工装轴，基座轴和工装轴统称外部轴。
六轴工业机器人是在实际生产中常用的6关节工业机器人，六轴机械手臂、六关节机械手、六轴机械臂、机器手臂等等都是它的称呼，工业机器人一般是指四轴、五轴、六轴机械手。
每个机器人的关节结构会有不同，下面讲解一下六轴机器人是哪六个轴，都有什么作用？
第一轴：本体回转轴，它是连接底座的部位，是工业机器人承载较大的轴，可以左右旋转动作，类似磨盘的动作方式，它承载着整个机器人的重量和机器人左右水平的大幅度摆动。
第二轴：主臂前后摆动轴是机器人部件的核心连接位置，承上启下的用处，控制机器人前后摆动、伸缩的重要一轴。
第三轴：三轴是控制机器人前后摆动的一轴，三轴和二轴的动作功能相似，也是控制机器人上下料摆动功能，三轴位置的动作相对较小，不过这也是六轴机器人臂展长的根据。
第四轴：它是工业机器人上面的圆管轴位置的部分，可自由回转，就是一个圆柱体的旋转只是里面多了个线缆的限制，四轴是控制上臂部分180°自由旋转的一轴，相当于人的小臂。
第五轴：第五轴很重要，当你差不多调好位置后，你得精准定位到产品上，就要用到第五轴，这个位置相当是人手臂中手腕的关节，可以上下小幅度动作，是产品抓取后可以使产品或者固定的工具进行翻转的动作。
第六轴：末端旋转轴，是在后面进行微调位置的关节；当您将第五轴定位到产品上之后，需要一些微小的改动，就需要用到第六轴，第六轴相当于可以水平360°旋转的一个转盘。
可以更精确定位到产品。
四轴机器人工作原理
四轴机器人工作原理
四轴机器人是一种能够通过四个旋转的电动马达来实现各种动作的机器人。
它基本由四个电动马达、几个传感器和一台控制器组成。
四轴机器人的工作原理是通过控制器对四个电动马达进行精确的控制来实现机器人的各种动作。
控制器接收来自传感器的数据，并根据这些数据做出相应的动作控制。
比如，当机器人需要向前行进时，控制器会调节四个电动马达的速度和方向，以便实现向前的运动。
同样的原理也适用于机器人需要向后、向左、向右或向上、向下等方向运动时。
电动马达是四轴机器人工作的关键。
它们通过内部的齿轮传动机构将电能转化为机械能，从而驱动机器人的旋转运动。
四个电动马达分别安装在机器人的四个角落，并配有螺旋桨、螺旋浆或摇臂等装置，以便产生向上或向下的推力，从而实现机器人的升降运动和稳定飞行。
传感器也是四轴机器人工作中不可或缺的部分。
常见的传感器包括陀螺仪、加速度计和气压计等。
陀螺仪用于测量机器人的旋转角度和角速度，加速度计用于测量机器人的线性加速度，而气压计则用于测量机器人的高度。
这些传感器的数据能够提供给控制器，以帮助机器人实时地调整姿态和位置，并保持平衡和稳定的飞行。
总的来说，四轴机器人通过精确的电动马达控制和准确的传感
器反馈，实现了各种复杂的运动和动作。
它在无人机、机器人探测和物流等领域具有广泛的应用前景。
六轴工业机器人的结构
六轴工业机器人的结构六轴工业机器人是一种高度灵活、功能强大的自动化设备。
它由六个关节组成，每个关节都可以进行独立运动，使机器人能够在各种复杂任务中精确操作。
下面将为大家介绍六轴工业机器人的结构。
首先，我们来看机器人的基本组成部分。
六轴机器人由底座、臂部、手部和控制系统组成。
底座是机器人的稳定支撑，臂部是连接各个关节的部分，手部负责完成具体任务，而控制系统则是机器人的智能大脑。
接下来是机器人的六个关节。
每个关节都有一个电机和减速器，用于驱动机器人的运动。
这些关节相互连接，形成机器人的骨架。
它们可以让机器人在三维空间内自由移动，并实现各种复杂的姿态。
每个关节都有自己的旋转轴，使机器人能够在不同方向上进行运动。
集中控制各个关节的电机，并通过编码器来监测实际位置，从而实现精确的运动控制。
这样的设计使得机器人能够灵活适应各种任务需求。
此外，机器人的手部也是非常重要的一部分。
它可以根据需要安装各种工具或夹具，完成不同的操作。
手部通常由几个可伸缩的指节和一个末端执行器组成。
末端执行器类似于人的手指，可以进行抓取、放置、旋转等各种动作。
最后，我们来谈一谈控制系统。
控制系统是机器人的大脑，负责接收并处理来自外部和传感器的信号，然后生成相应的输出命令，控制机器人的运动和行为。
现代的控制系统通常集成了先进的感知和决策算法，使机器人能够实现自主智能操作。
总的来说，六轴工业机器人的结构非常复杂和精确。
它们能够在工业生产线上扮演重要角色，提高生产效率和质量。
希望通过本文的介绍，大家对六轴机器人的结构有了更深入的了解，并对其在工业自动化领域的应用有一定的指导意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四轴机器人
• “四轴SCARA机器人”是指“选择性装配关节机器 臂”，即四轴机器人的手臂部分可以在一个几何平 面内自由移动。 • SCARA机器人的前两个关节可以在水平面上左右自 由旋转。第三个关节由一个称为羽毛(quill)的金属杆 和夹持器组成。该金属杆可以在垂直平面内向上和 向下移动或围绕其垂直轴旋转，但不能倾斜。 • 这种独特的设计使四轴机器人具有很强的刚性，从 而使它们能够胜任高速和高重复性的工作。在包装 应用中，四轴机器人擅长高速取放和其他材料处理 任务。
六轴机器人
• 六轴机器人比四轴机器人多两个关节，因此有 更多的“行动自由度”。 • 六轴机器人的第一个关节能像四轴机器人一样 在水平面自由旋转，后两个关节能在垂直平面 移动。此外，六轴机器人有一个“手臂”，两 个“腕”关节，这让它具有人类的手臂和手腕 类似的能力。 • 六轴机器人更多的关节意味着他们可以拿起水 平面上任意朝向的部件，以特殊的角度放入包 装产品里。他们还可以执行许多由熟练工人才 能完成的操作。
四轴、六轴机器人对比
整理：机械580
概念
• 小型装配机器人，是指最大有效载荷可达 20 kg(44磅)、最远处理距离可达1300mm(51 英寸)的机器人。 • 这类机器人有两种基本类型：四轴SCARA机 器人和六轴关节式机器人。其中，四轴机 器人是特别为高速取放作业而设计的，而 六轴机器人则提供了更高的生产运动灵活 性。
机器人自动化包装应用指南
• 与固定自动化设备不同，机器人并不需要更新昂贵 的工具以满足产品变化的需求。通常，只需对程序 进行简单修改，对臂端操作装置进行更换就能满足 产品变化的需求。这特别有利于包装设计变化频繁 的小批量包装生产。通常固定自动化生产线无法满 足这种变化的需求，或者实现成本过于昂贵。 • 此外，装配了多功能自动夹取器或自动工具切换器 的机器人，可以执行多种操作，如先对产品进行装 卸、检查和贴商标，然后再将其放入包装中。同时 多功能机器人能轻松应付多种大小和形状的产品。 此外，如装配视觉检测系统和输送带跟踪系统等可 选配件，还能进一步提高机器人的能力。
机器人自动化包装应用指南
• 生产简易性： • 而包含控制机器人运行的电子电路控制器，通常位于工 作单元平台的下端。一般而言，大多数机器人制造商为 用户提供了友好的编程软件，操作人员不需要掌握专业 的机器人编程技术即可自如操控。通过手持接口设备或 计算机，操作人员可以对机器人进行程序设置。 • 而教学模块允许操作人员控制机器人从一个地点移动到 另一个地点，并指示其在每个位置的动作，也就是说， 操作人员可以“教”机器人它工作所需的常规动作。 • 而借助相关软件，操作人员也可以通过计算机远程对机 器人编程，从而节省开发时间。此外，通过一个模拟的 三维环境，操作人员也可以对机器人和其他外围设备进 行配置，而不必直接操作机器人的部件。
• 同时，与专门为特定生产过程设计的固定式自动化设备不同，机器人 由于基于模块化设计，因而能够相对容易地适应一个自动化系统，大 大减少了昂贵的工程设计费用。此外，机器人工作单元通常比固定自 动化设备的体积更小，这也节约了宝贵的厂房空间。如果需要，机器 人可以移动到其他生产线中，从而减少企业的设备投资。
机器人自动化包装应用指南
• 生产安பைடு நூலகம்性： • 在安装时，机器人通常被正立或倒置安装在封闭的 自动化工作单元上。工作单元的外层一般由铝框、 防碎塑料或孔状金属网包裹。机器人及其他相关设 备一般使用螺栓固定在工作单元的钢铁机台平面上。 工作单元的采用使得工作人员可在外围观察机器人 工作台的工作状况，而无须进入工作单元内部。 • 为安全起见，一旦打开了工作单元的检修门，机器 人将自动停止工作。对于那些不能完全密闭在一个 工作单元内的机器人，如门帘、压力感应地垫等装 置同样可以提供自动关闭功能。
机器人自动化包装应用指南
• 低成本生产优势：
• 相对于传统自动化设备，在包装生产流程中使用装配机器人最重要的 好处在于能够降低生产成本。使用机器人不仅初始成本较低，而且因 为其高度的灵活性，很快就能获得投资回报。小尺寸和低维护费用使 总成本也较低。 • 机器人与传统自动化设备相配合，还可以使包装生产更有效率，更能 保证包装产品的质量一致性，与人工作业相比，具有更好的成本效益 比。但需要指出的是，虽然机器人能够填补一些自动化生产的空白， 但生产线上的其他任务可能仍然需要手工完成，因为一个传统的全自 动化解决方案会过于昂贵。
