振动筛是一种常用的筛分设备，用于分离固体颗粒和粉末材料。
振动筛的参数标准通常涉及到筛网尺寸、振幅、振动频率、处理能
力等方面。
首先，筛网尺寸是指振动筛上所采用的筛网的孔径大小，不同
的筛网尺寸适用于不同粒度的物料筛分。
通常情况下，筛网尺寸由
实际应用需求和物料特性来确定，需要根据具体情况选择合适的筛
网尺寸。
其次，振幅是指振动筛在工作过程中筛面的振动幅度，振幅的
大小直接影响到筛分效果。
通常情况下，振幅的调节需要根据物料
的特性和筛分要求来进行，一般来说，对于易筛分的物料，可以采
用较大的振幅，对于难筛分的物料，则需要适当减小振幅。
振动频率是指振动筛在单位时间内完成的振动次数，振动频率
的选择也需要根据物料的特性和筛分要求来确定，一般来说，对于
细颗粒的物料，可以采用较高的振动频率，对于粗颗粒的物料，则
可以采用较低的振动频率。
最后，处理能力是指振动筛在单位时间内处理物料的能力，处理能力的大小取决于振动筛的尺寸、筛网面积、振动参数等因素。
在实际应用中，需要根据物料的产量和筛分要求来确定振动筛的处理能力，以保证筛分效果和生产效率。
总的来说，振动筛的参数标准需要根据具体的物料特性和筛分要求来确定，合理的参数选择可以提高筛分效率，确保产品质量，降低能耗，提高生产效率。
双质体振动筛
双质体振动筛双质体振动筛简介双质体振动筛具有独一无二的高效和工作性能。
经过实地证明，与传统的直接驱动（蛮力）设计，双质体驱动系统能够更好地降低电能消耗，同时提高筛分效率。
可选件包括：可更换式筛网、多层筛体、香蕉式筛体及特殊防腐蚀处理。
GK双质体振动筛可以制作成标准尺寸或定制尺寸，以适应现有的工艺流程。
核心技术双质体是振动设备中的一种类型，采用一个质体（激发器）驱动另一个质体（矿槽）。
激发质体通常由电机和连接矿槽的一组弹簧构成。
使用弹簧连接两个质体，这样就形成了一个敏感的亚共振系统，并不会因为装载量的变化而影响性能的发挥。
与单质体系统（蛮力）相比，双质体系统只用较小的马力就能达到相同的工作效能。
（利用双质体设计原理使用的专用振动电机，功率只有传统设计电机功率的25流右，充分满足国家节能环保的长远发展要求。
随着时间的推移，将为用户产生可观的节电经济效益。
（例如：一台3070常规振动筛配置74千瓦的电机，而同规格的GK筛子只需要19千瓦的专用的电机。
若按每天24小时，一年300天，电费0.5元/度计算，则（74千瓦-19千瓦）x 24小时x 300天x 0.5 元/度=19.8万元/年。
由此可见，GK的设备体现了全球节能降耗的绿色理念。
）产品介绍振动筛采用双质体设计，使用自适应式、亚共振专利技术，实现用很小的激振力（来自于小功率振动电机）驱动大型筛体，通过激振弹簧系统放大工作振幅；并且不会随着物料负荷的变化而影响筛分性能的发挥。
振动筛拥有优越的可靠性和机械性能，且振动电机安装在筛子上部，下部隔震弹簧固定在基础上，可轻易实现整体吊装。
振动筛整体安放在隔震弹簧上，无需螺栓固定，这样就满足客户整机移动性的要求聚氨酯筛网采用小面积组合结构，方便安装、容易更换、耗量较小，解决了由于局部损坏而需更换大面积筛板的弊端，直接降低生产成本。
全部零部件原装进口，包括振动电机、激振弹簧、隔震弹簧、可变力轮及控制、振幅测试装置、螺栓和防松螺母等。
双仓平筛工作原理

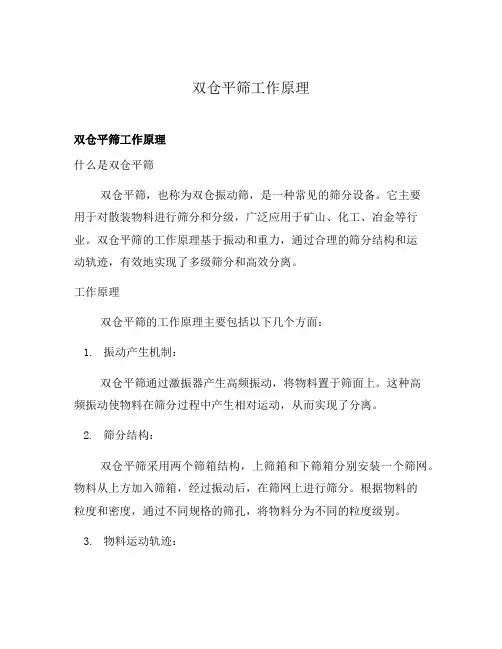

双仓平筛工作原理双仓平筛工作原理什么是双仓平筛双仓平筛，也称为双仓振动筛，是一种常见的筛分设备。
它主要用于对散装物料进行筛分和分级，广泛应用于矿山、化工、冶金等行业。
双仓平筛的工作原理基于振动和重力，通过合理的筛分结构和运动轨迹，有效地实现了多级筛分和高效分离。
工作原理双仓平筛的工作原理主要包括以下几个方面：1.振动产生机制：双仓平筛通过激振器产生高频振动，将物料置于筛面上。
这种高频振动使物料在筛分过程中产生相对运动，从而实现了分离。
2.筛分结构：双仓平筛采用两个筛箱结构，上筛箱和下筛箱分别安装一个筛网。
物料从上方加入筛箱，经过振动后，在筛网上进行筛分。
根据物料的粒度和密度，通过不同规格的筛孔，将物料分为不同的粒度级别。
3.物料运动轨迹：双仓平筛的上筛箱安装有偏心块，而下筛箱则固定不动。
当激振器开始工作时，上筛箱会在水平方向上产生往复振动，而下筛箱则始终保持不动。
这种上下振动的组合使得物料在筛分过程中呈现出螺旋运动轨迹。
在螺旋运动的过程中，物料逐渐分层，并在不同位置的筛孔上实现筛分。
4.分级筛分：双仓平筛的上筛箱比下筛箱安装在一个较小的角度上。
这种设计使得物料在筛分过程中逐渐向下流动，经过多级筛分，实现对不同粒度的物料进行分级。
5.高效分离：双仓平筛的工作原理不仅能够对物料进行筛分，还能够实现高效的分离。
物料在筛分过程中，根据自身的特性和筛孔的大小，与筛网的接触时间和位置不同，通过筛孔自然掉落或继续向下移动，从而实现分离。
总结双仓平筛是一种常见的筛分设备，通过激振器产生高频振动，利用上下筛箱的运动和物料的螺旋轨迹，实现了对散装物料的筛分和分级。
它的工作原理包括振动产生机制、筛分结构、物料运动轨迹、分级筛分和高效分离等方面。
双仓平筛的应用可以高效地提高物料的筛分效率，满足不同粒度要求的物料分离需求。
筛分效果优势双仓平筛的工作原理使其具有以下几个优势：1.高效筛分：双仓平筛通过振动和重力的作用，使物料在筛分过程中迅速分层和分离。
共振筛——筛分设备
筛分设备-共振筛介绍共振筛是振动筛的一种，它与振动筛不同点是：振动筛是在远离共振区的超共振状态下工作；而共振筛是在接近共振区的条件下工作，即筛分机的工作频率接近其本身的自振频率。
利用这个特点，就可以用较小的汲振力来驱动较大面积的筛箱，所以共振筛的动力消耗小，而生产能力大。
共振筛的筛箱运动轨迹是直线或接近直线，其运动方向与筛面呈一定的抛射角，筛面一般为水平或微倾斜，所以，共振筛的运动特征与直线振动筛相似，筛子的工艺参数，可以沿用直线振动筛的计算方法。
共振筛的型式众多，按其质量系统的数目，可分为单质量、双质量和多质量三种。
但选煤厂采用的多为双质量系统的共振筛。
双质量s共振筛具有两个振质量（筛箱和机架或两个筛箱），在工作中两个振动质量的动力互相平衡，动负荷小，工作可靠。
若能正确地选择和调整共振筛的工作参数，还可以得到较高的筛分效率；由于利用共振的原理工作，故动力消耗小，传动机构受力也小。
由于共振筛的制造与装配要求高；操作和调试难度大；弹性元件价格昂贵；受给料变化的影响较大，所以，实际使用中受到了限制，故在选煤厂没有得到广泛的推广。
应当指出，共振筛是种先进的筛分设备，适用于大型选煤厂，除了可作准备筛分和最终筛分外，还可用作物料的脱水、脱泥和脱介。
共振筛的基本工作原理共振筛是在接近共振条件下工作的。
而振动筛在共振区工作时，当其工作频率稍有改变时，筛分机的振幅就会有很大和变动，这时筛分机的工作是不稳定的。
共振筛所以能在共振区附近工作，是因为采用了非线性弹簧，使弹性系统的振动，从线性振动变为非线性振动。
根据机械振动学的理论，在非线性振动系统中，筛分机的自振频率不是一个定值，它随筛分机振幅的变化而改变，同时，非线性振动可使筛分要央共振区附近工作时的振幅变得稳定。
图2-41为非线性振动筛分机的振幅与频率特征曲线，亦称非线性振动曲线。
共振筛利用偏心轴的旋转带动传动橡胶弹簧，使筛分机产生振动而工作。
其特点是振动系统的自振频率接近于激振器的强迫振动频率，筛子在接近于共振状态下工作。

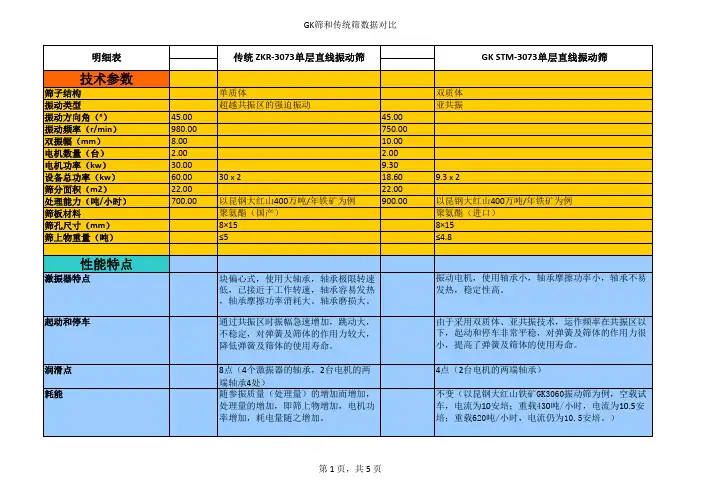

GK筛和传统筛数据对比明细表
以运作6年计算，GK筛因提高3.48%的运转率，可多创造利润3910万元
620.00
620.00
30.00 4,464.00 以昆钢大红山铁矿400万吨/年为例
30.00 4,464.00
以昆钢大红山铁矿400万吨/年为例
800.00 150.29
800.00 155.72
第 2 页，共 5 页
使用寿命
能耗
年运行时间（天） 每天工作时间（小时） 每天耗电量（度） 年耗电量（度） 电费均价（元/度） 年耗电费（万元） 每年差异（万元） 使用年限差异（万元）
使用成本
轴承 轴承数量（套/台）
轴承单价（万元/套）
轴承寿命（年）
轴承购买成本（万元）
使用年限成本（万元） 使用年限差异（万元）
180.00
350.00 24.00 446.40 156,240.00 0.50 7.81 17.39 104.33
至少6年（振动电机、激振弹簧和筛体通过有限元分析 ，按无限使用寿命设计）
档案号：C7630 3台3048X7468 使用地：智利 铜矿石/3000吨/小时 装机时间：1994； 档案号：C7680 6台2440X6096 使用地：美国 铁矿石/1500吨/小时 装机时间：1995； 档案号：C8644 1台3048X7468 使用地：智利 铜矿石/3000吨/小时 装机时间：2000；
以运作6年计算，GK筛可节约220万元
8.00 1.30 0.25 10.40
进口轴承
0.00
无传动轴承， 只有特制振动电机上的驱动轴承。
0.00
由于采用双质体、亚共振技术使得轴承无需承载太大
双层振动筛工作原理
双层振动筛工作原理嘿，朋友们！今天咱来聊聊双层振动筛的工作原理。
你说这双层振动筛啊，就像是一个勤劳的小精灵，在它的领域里欢快地跳动着。
想象一下，它就像是一个技艺高超的舞者，在舞台上有节奏地舞动着，把各种东西分得清清楚楚。
它的上面一层呢，就像是个粗筛子，把那些大块头的东西先给拦住，让它们别乱跑。
而下面那层呢，就更加精细啦，把那些小不点的、需要更仔细区分的东西给挑出来。
这不就跟咱择菜似的嘛，先把大的烂叶子扔掉，再把小的杂质挑干净。
这双层振动筛工作起来可有劲啦！它通过振动，让那些要筛选的东西在上面蹦跶。
就好像是一群小朋友在玩蹦蹦床，跳来跳去的。
而且它还特别聪明，知道怎么把不同大小、不同性质的东西给分开。
这要是让咱人工去分，那可得累坏了，还不一定分得好呢！你说它咋就这么厉害呢？其实啊，就是靠着它那巧妙的设计和强大的动力。
就好像咱跑步，得有两条能跑的腿和足够的力气吧。
这双层振动筛也是一样，有了合适的结构和动力，才能把工作干得漂亮。
它在很多行业里可都是大功臣呢！比如在矿山，能把矿石分得明明白白；在建筑行业，能把砂石区分得妥妥当当。
没有它，那很多工作可都没法顺利进行啦！咱再想想，要是没有双层振动筛，那得有多少混乱啊！就像一个没有指挥的乐队，乱七八糟地演奏，那能好听吗？所以说啊，这双层振动筛可真是太重要啦！它就这么默默地工作着，不声不响地为我们做贡献。
咱可得好好珍惜它，让它发挥出最大的作用。
总之，双层振动筛就是这么个神奇又实用的东西。
它让我们的工作变得更轻松、更高效。
咱真得感谢那些发明它的人，让我们的生活变得这么便利！这就是双层振动筛，一个看似普通却又无比重要的存在！。
振动筛的一 、二次隔振与反共振技术的应用
振动筛的一、二次隔振与反共振技术的应用马超【摘要】振动筛是近些年来全国各洗煤厂对物料进行筛分,以及对选后产品进行脱水与脱介的必要机械设备之一.通常使用一、二次隔振以减少其工作时对地基的动负荷及其所产生的噪音.普通一次隔振振动筛的隔振装置可以减小其带给地基振动的85%~90%,二次隔振振动筛的隔振效果甚至可以达到90%~95%.反共振机械因为有其独特的反共振原理,可以很好地满足系统对振动频率、幅值的要求,并减少对地基的损害以及工作噪声.反共振振动机械在工作时传给基础的动负荷,可以比普通一次隔振振动筛减小大约57%,甚至比一般的二次隔振振动筛还要小.【期刊名称】《山西煤炭》【年(卷),期】2017(037)003【总页数】4页(P56-59)【关键词】振动筛;一次隔振;二次隔振;反共振理论【作者】马超【作者单位】山西晋煤集团晋城乾泰安全技术有限责任公司 ,山西晋城048006【正文语种】中文【中图分类】TD452近些年,我国各地洗煤厂都在稳步提升各自的年处理量。
随着旋流器、溜槽等重介质选矿的逐步普及,各大选煤厂都越来越重视对选后介质的回收以及煤炭的分级。
筛分设备是用于物料的分级及对其脱水、脱介的设备。
当振动筛用于脱水、脱介时,可以大量回收附着在选后的精煤、中煤或矸石表面的重介质和水并循环使用,从而避免了资源的浪费。
此外重介质和水的有效循环利用还提高了精煤、中煤的发热量和质量,从而降低选煤的成本增加企业的经济效益[1]。
振动机械在设计的时候必须考虑到两个问题:第一,振幅和工作频率要达到设计初值;第二,尽量减少其工作时对地基的动负荷和所产生的噪音[2]。
在振动工程中,首先要利用机械所产生的稳定的振动来达到工作的目的,同时还要努力使用隔振来减小该振动给地基带来的动负荷[3]。
振动筛的减振主要是指对地基的减振和启、停车时过共振区产生剧烈振动的减振,共振是指当激振器产生的激振频率等于整机的固有频率时所产生的一种剧烈振动的现象。
振动筛的主要种类
振动筛的主要种类振动筛主要分为直线振动筛、圆振动筛、高频振动筛。
振动筛按振动器的型式可分为单轴振动筛和双轴振动筛。
单轴振动筛是利用单不平衡重激振使筛箱振动，筛面倾斜，筛箱的运动轨迹一般为圆形或椭圆形。
双轴振动筛是利用同步异向回转的双不平衡重激振，筛面水平或缓倾斜，筛箱的运动轨迹为直线。
振动筛有惯性振动筛、偏心振动筛、自定中心振动筛和电磁振动筛等类型。
直线振动筛振动筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。
具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散,自动排料，更适合于流水线作业。
工作时，两电机同步反向放置使激振器产生反向激振力，迫使筛体带动筛网做纵向运动，使其表面的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分作业。
直线振动筛（直线筛）具有稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点，是一种高效新型的筛分设备，广泛用于矿山、煤炭、冶炼、建材.、耐火材料、轻工、化工等行业。
圆振动筛圆振动筛（圆振筛）做圆形运动，是一种多层数、高效新型振动筛。
圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，圆振筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。
圆振动筛主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。
振动器在筛箱侧板上，一并有电动机通过联轴器或皮带带动旋转，产生离心惯性力，迫使筛箱振动。
筛网是主要易损件。
根据物料产品和用户要求，可采用高锦钢编织筛网、冲孔筛板和橡胶筛板，筛板有单层和双层两种，各类筛板均能满足筛分效果的不同要求。
该系列圆振动筛为座式安装。
筛面倾角的调整可通过改变弹簧支座位置高度来实现。
高频振动筛高频振动筛简称高频筛，高频振动筛（高频筛）由激振器、矿浆分配器、筛框、机架、悬挂弹簧和筛网等部件组成。
双轴直线振动筛工作原理
双轴直线振动筛工作原理双轴直线振动筛工作原理1. 引言双轴直线振动筛是一种常见的固体物料筛选设备，广泛应用于矿石选矿、建筑材料、化工等领域。
它通过振动力将物料进行筛分，实现分级和去除杂质。
本文将深入介绍双轴直线振动筛的工作原理，旨在帮助读者更好地理解并有效应用这一设备。
2. 工作原理双轴直线振动筛由筛框、筛网、激振器和减振弹簧等组成。
在工作时，激振器通过双轴驱动筛框产生水平方向的振动力和垂直方向的振动力，使物料在筛框上做直线运动。
这种直线运动的特点使得物料在筛分过程中得以充分接触和传递振动力，从而实现高效的筛分效果。
3. 功能与特点3.1 筛分功能双轴直线振动筛主要用于物料的筛分。
物料通过上料口进入筛框，由于振动力的作用，较大颗粒的物料被阻挡在筛网的上层，较小颗粒的物料则通过筛网进入下部出料口。
如此反复循环，筛分效果逐渐趋于理想状态。
3.2 排除杂质双轴直线振动筛不仅可以完成物料的筛分功能，还可以排除其中的杂质。
杂质往往是较大颗粒的物料或不完整的物料，通过振动力的作用，这些杂质会被阻挡在筛网上层，而纯净的物料则通过筛网进入下部出料口，从而实现杂质的排除。
4. 工作过程在双轴直线振动筛的工作过程中，振动力是关键。
激振器通过双轴驱动筛框产生的振动力刺激物料在筛框上做直线运动。
振动力的大小和频率可以通过调整激振器的参数来控制，从而根据物料的特性和筛分要求进行调整。
5. 优缺点5.1 优点双轴直线振动筛具有筛分效率高、排除杂质能力强的特点。
由于物料在筛分过程中得以充分接触和传递振动力，筛分效果更加理想，杂质的排除效果也更好。
5.2 缺点双轴直线振动筛的缺点是设备的结构相对复杂，需要定期维护和保养。
另外，由于振动力的作用，物料可能会出现较高的摩擦和磨损，需要进行适当的材料选择和防护措施。
6. 应用领域与前景双轴直线振动筛作为一种常见的筛分设备，被广泛应用于矿石选矿、建筑材料、化工等领域。
由于其高效的筛分和杂质排除能力，双轴直线振动筛在材料加工和处理方面具有重要地位。
振动筛的工作原理
振动筛的工作原理
振动筛是一种常用的固液分离设备，其工作原理是利用振动力将物料在筛面上进行分级筛分。
振动筛主要由筛箱、振动器、筛网、减震弹簧等组成。
当振动筛开始工作时，振动器产生的激振力使筛箱产生高频振动，从而使物料在筛面上产生相对运动。
由于物料的不同颗粒大小和形状，其通过筛孔的能力也不同，较大颗粒的物料往往不能通过较小的筛孔，而较小颗粒的物料则能够通过较大的筛孔。
在振动过程中，物料将根据其大小分布在不同位置，较大的物料沿着筛面的上部运动，较小的物料则通过筛孔向下落下。
筛网上筛孔的大小决定了物料的分级效果，通过更换不同规格的筛网可以控制物料的分级精度。
此外，振动筛还利用减震弹簧对振动进行调整和控制。
减震弹簧的特性可以减小振动筛的振动幅度，从而使物料在筛面上有良好的分级效果。
总的来说，振动筛通过振动力使物料在筛面上进行分级筛分，根据物料颗粒大小的不同通过不同大小的筛孔，从而实现对物料的固液分离。
