履带式起重机构造、原理
履带式起重机原理

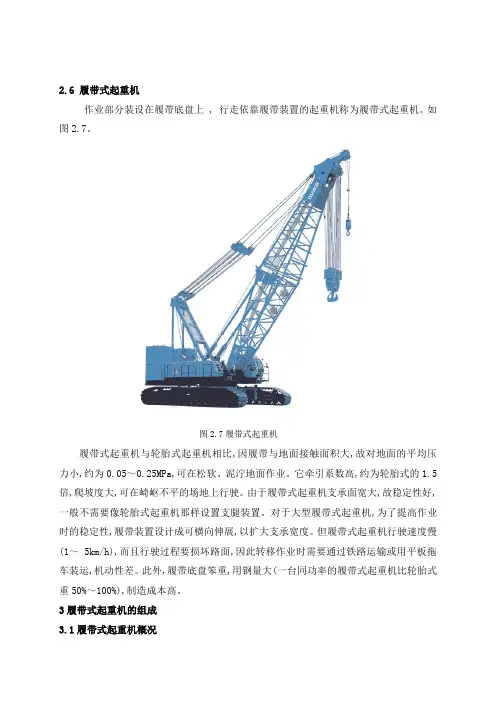

2.6 履带式起重机作业部分装设在履带底盘上 , 行走依靠履带装置的起重机称为履带式起重机。
如图2.7。
图2.7履带式起重机履带式起重机与轮胎式起重机相比,因履带与地面接触面积大,故对地面的平均压力小,约为0.05～0.25MPa,可在松软、泥泞地面作业。
它牵引系数高,约为轮胎式的1.5倍,爬坡度大,可在崎岖不平的场地上行驶。
由于履带式起重机支承面宽大,故稳定性好,一般不需要像轮胎式起重机那样设置支腿装置。
对于大型履带式起重机,为了提高作业时的稳定性,履带装置设计成可横向伸展,以扩大支承宽度。
但履带式起重机行驶速度慢(1～ 5km/h),而且行驶过程要损坏路面,因此转移作业时需要通过铁路运输或用平板拖车装运,机动性差。
此外,履带底盘笨重,用钢量大(一台同功率的履带式起重机比轮胎式重50%～100%),制造成本高。
3履带式起重机的组成3.1履带式起重机概况履带式起重机是在行走的履带式底盘上装有行走装置、起重装置、变幅装置、回转装置的起重机。
履带式起重机有一个独立的能源,结构紧凑、外形尺寸相对较小,机动性好,可满足工程起重机流动性的要求,比较适合建筑施工的需要,达到作业现场就可随时技入工作。
3.2履带式起重机的组成部分如下图3.1所示,履带式起重机主要由下列几部分组成。
图3.1 履带式起重机3.2.1取物装置履带式起重机的取物装置主要是吊钩(抓斗、电磁吸盘等作为附属装置)。
3.2.2吊臂用来支承起升钢丝绳、滑轮组的钢结构,它可以俯仰以改变工作半径。
它直接装在上部回转平台上。
吊臂可以根据施工需要在基本吊臂基础上接长。
在必要时,还可在主吊臂的顶端装一吊臂,扩大作业范围,这种吊臂称副臂。
3.2.3上车回转部分它是在起重作业时可以回转的部分包括装在回转平台上除吊臂、配重、吊钩等以外的全部机构和装置。
3.2.4.行走部分它是履带式起重机的下部行走部分,是履带式起重机的底盘,同时也是上车回转部分的基础。
主要有履带、驱动轮、导向轮、支重轮、上托轮、行走马达、行走减速箱、履带张紧装置、履带伸缩油缸等组成。
履带式起重机的结构和工作原理
履带式起重机的结构和工作原理履带式起重机是一种用于运输和吊装重物的机械设备，它具有强大的起升能力和适应各种复杂地形的能力。
本文将详细介绍履带式起重机的结构和工作原理。
一、结构组成履带式起重机主要由起重机底盘和起重机臂组成。
1. 起重机底盘：起重机底盘由发动机、驾驶室、行走装置和操作装置组成。
发动机负责提供动力，驾驶室是驾驶员进行操作和控制的地方，行走装置包括履带、履带轨道和驱动系统，操作装置用于控制起重机的运行和吊装作业。
2. 起重机臂：起重机臂是起重机的主要工作部件，用于吊装和抓取重物。
起重机臂分为起重臂、平衡臂和配重臂等部分。
起重臂可进行伸缩和折叠，以适应不同高度和距离的吊装任务。
平衡臂用于平衡起重机在吊装时的重心，保持其稳定性。
配重臂用于增加起重机的起重能力。
二、工作原理履带式起重机的工作原理可以简单概括为以下几个步骤：1. 行走：首先由驾驶员操作起重机底盘的行走装置，通过控制履带的前进、后退和转向来使起重机移动到工作地点。
2. 准备：到达工作地点后，驾驶员停止起重机行走，然后进行起重机的稳定性调整。
这包括调节起重机的护腿或支撑桅杆，保证其平稳和牢固。
3. 吊装：调整好稳定性后，驾驶员在驾驶室内操作起重机的操作装置，通过控制起重臂的动作来完成吊装任务。
这包括起重臂的伸缩、折叠、上升、下降和旋转等动作，以便将重物吊起、移动和放下。
4. 完成：完成吊装任务后，起重机可以继续行走到下一个工作地点，或者返回起始地点。
三、应用领域履带式起重机在各个领域都有广泛的应用，特别适用于复杂地形和狭窄工作空间。
它可以用于建筑工地上的建筑物吊装，港口码头上的货物装卸，工厂厂区内的设备安装等。
它的起升能力大、运动灵活，可以满足各种复杂工况的需求。
总结：履带式起重机是一种重要的工程机械设备，它的结构复杂，工作原理精密。
了解履带式起重机的结构和工作原理对于操作和维护起重机具有重要意义。
通过合理使用履带式起重机，可以提高吊装效率，确保工程项目的顺利进行。
履带式起重机电气系统原理及关键技术
履带式起重机电气系统原理及关键技术大型履带起重机被广泛应用于搭建桥梁、安装发电设备、安装炼油设备、建设风力发电机以及建设海上工作平台等施工项目，但是在国内国外的履带式起重机占据市场主导地位，我国针对这样的现状制造了1350吨履带起重机，本文简单的介绍了它的配制系统和控制技术。
重点介绍了履带式起重机在安全检测系统方面的发展。
标签：履带式起重机；1350吨；安全监控；关键技术引言履带式起重机在我国有着较大的发展空间和市场潜力，被广泛应用于国民经济各领域的起重运输设备，因此搞清楚履带式起重机的配制系统和控制技术相当重要。
但是，每年在履带式起重机作业时发生的安全事故很多，为了保证安全生产，必须完善履带式起重机的安全监测系统，履带式起重机在安全监测方面的发展已经成为了现在发展的重要方向。
1、1350吨履带起重机1.1 配制系统。
以1350吨履带起重机为例，首先介绍一下整机的配制。
整机主要由4个部分组成，分别为下车系统、转台系统、臂架系统和超起系统。
其中每个系统又由好多部件组成。
其中下车系统一般由四轮一带、履带架、车架、连接横梁以及中间体等部分组成。
转台系统又包括前、后部转台、动力系统等。
臂架系统则主要包括主臂和副臂，副臂是塔式的，副臂还有前后撑杆，前后拉板。
至于超起重系统主要是指超起桅杆、超起撑杆、超起配重以及超起配重拉板等。
1350吨履带起重机是在保证起重机的基本功能完善、工况齐全、性能相当的前提下，结合自己公司的实际研发和制造情况，对产品进行整合优化而生产出来的起重机。
它参照了国外同类型起重机的设计思路，保留了国外产品的优点，加上它是根据实际设计、制造与使用情况设计，同时具备了自己独特的优点。
1350吨履带起重机可以通过安装多路换向阀来实现多个马达系统，这样就能实现单泵对多马达系统的设计。
1.2 控制技术。
这里主要介绍一下基于超起后拉板力矩检测的超起配重提升控制技术。
这里所说的超起主要是指臂架系统里的臂架式超起桅杆。
履带起重机双卷扬同步控制原理及故障排查方法
应用与维修184工程机械与维修 CM&M 2013.09超大吨位履带起重机采用单卷扬机构缺点有3点：一是要求所配起升钢丝绳倍率较大，长度较长；二是要求卷扬机滚筒体积较大，从而给卷扬机构布置带来困难；三是会使卷扬机滚筒上的钢丝绳层数过多，易于造成钢丝绳挤压和磨损。
因此，超大吨位履带起重机大多采用2台卷扬机同步起升。
采用2台卷扬机起升时，若2台卷扬机不同步，可能造成吊钩倾斜、钢丝绳脱离滑轮、滑轮损坏等故障，甚至会导致安全事故。
因此，采用2台卷扬机起升必须设置同步机构。
当卷扬同步机构有故障造成起升不同步时，要立即停机进行排查。
1.双卷扬同步驱动原理（1）机械传动双卷扬同步起升机构主要由A滑轮组、A卷扬机、B滑轮组、B卷扬机和吊钩等组成，如图1所示。
其中A滑轮组由A 卷扬机驱动，B滑轮组由B卷扬机驱动，为保证吊钩两侧滑轮组升、降时速度相履带起重机双卷扬同步控制原理及故障排查方法■ 孙影同，并使A滑轮组和B滑轮组始终保持水平，2个起升机构的卷扬机及滑轮组的规格相同。
（2）液压系统双卷扬同步起升液压系统原理如图2所示，其主要由A变量泵、A主阀、A驱动马达、B变量泵、B主阀和B 驱动马达等组成。
通常A、B变量泵采用柱塞式变量泵，A、B驱动马达采用柱塞式马达，变量泵和主阀采用电液控制。
2套系统中的变量泵、主阀和驱动马达规格相同。
为保证两套系统的协调一致，由同一台发动机驱动2个变量泵，2套系统的变量泵和主阀也由同一个电控手柄操纵。
2.双卷扬同步控制原理双卷扬同步的控制方法是先对同步状况进行检测，如出现不同步即进行同步调整。
（1）双卷扬同步检测方法双卷扬同步检测的方法有以下3种：一是检测吊钩水平度。
该检测方法是在吊钩上安装吊钩水平度发射器，在起重机控制器处连接水平度接收器，吊钩水平度发射器安装位置如图3所示。
吊钩水平度发射器内有水平仪和无线电发射器，水平仪检测到吊钩的水平度后，通过无线电发射器将检测信号发出。

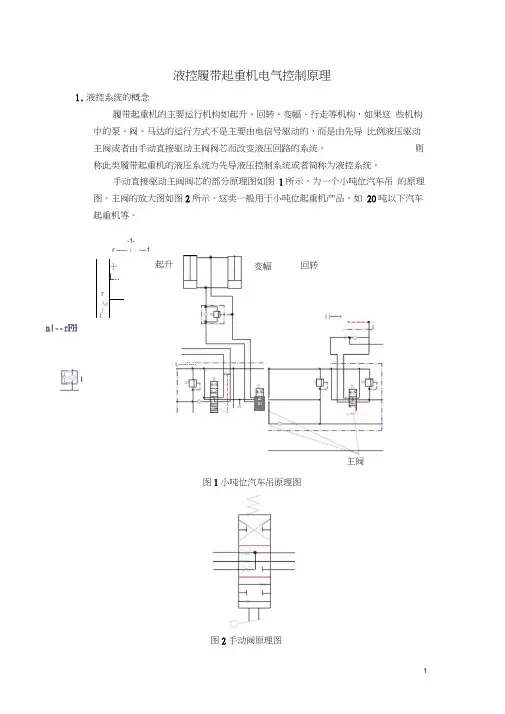

1液控履带起重机电气控制原理
液控履带起重机电气控制原理1. 液控系统的概念履带起重机的主要运行机构如起升、回转、变幅、行走等机构，如果这 些机构中的泵、阀、马达的运行方式不是主要由电信号驱动的，而是由先导 比例液压驱动主阀或者由手动直接驱动主阀阀芯而改变液压回路的系统，则称此类履带起重机的液压系统为先导液压控制系统或者简称为液控系统。
手动直接驱动主阀阀芯的部分原理图如图 1所示，为一个小吨位汽车吊 的原理图。
主阀的放大图如图2所示。
这类一般用于小吨位起重机产品，如 20吨以下汽车起重机等。
-1-r ----- ； --- 1图1小吨位汽车吊原理图n|--rFH十L..r\<1|_\ I ---------回转I起升变幅2sii i —+主阀图2手动阀原理图先导比例液压控制的典型原理图如图 3所示。
一般用于小吨位汽车吊和履带 吊，如50-100吨左右。
它的主要特点之一就是主机构的油路的改变采用先导油 压进行控制，因此，手柄的驱动力可以很小。
电控系统指的是在对液压系统的控制过程中，泵、阀或马达等机构采用的是 电信号控制。
泵可以是电比例变量泵，电信号的大小直接控制泵排量的大小； 阀 可以是开关阀也可以是比例阀，马达也一样。
图4是一种电控开关主阀的原理图， 图5是一种电比例控制的马达原理图。
图5电控开关主阀的原理图图3先导比例液压控制原理图y 一 _____电制动阀图6电比例控制的马达原理图2. 液控系统的控制框图由于相关的电气控制点比较少，控制逻辑也比较简单，因此，电气控制的主 要方面有力限器的控制和相关信息的显示说明等。
对液控的履带起重机进行分析，可以将电气系统分成如下几部分： 1） 人机界面：包括各类的显示灯、组合仪表、视频系统等； 2） 安全限制装置：包括力限器系统、限位开关、传感器等； 3） 工作操作装置：包括手柄、脚踏板、遥控器等； 4） 执行装置：包括各类开关、继电器、灯具等电器元件。
整车控制系统的框图如图7所示。
履带式起重机的组成及工作原理
履带式起重机的组成及工作原理一、履带式起重机概况履带式起重机是在行走的履带式底盘上装有行走装置、起重装置、变幅装置、回转装置的起重机。
履带式起重机有一个独立的能源,结构紧凑、外形尺寸相对较小,机动性好,可满足工程起重机流动性的要求,比较适合建筑施工的需要,达到作业现场就可随时技入工作。
履带式起重机按传动方式不同,可分为机械式、液压式和电动式三种。
其中,机械式又分为内燃机一机械驱动和电动一机械驱动两种。
目前,工程起重机通常采用以下复合驱动方式:内燃机一电力驱动内燃机一电力驱动与外接电源的电力驱动的主要区别是动力源不同,前者采用独立的内燃机作动力源,后者外接电网电源。
内燃机一电力驱动通常是由柴油机驱动发电机发电,把内燃机的机械能转化为电能,传送到工作机构的电动机上,再变为机械能带动工作机构运转。
内燃机一液压驱动内燃机一液压驱动在现代工程起重机中得到了越来越广泛的应用,主要原因一是柴油发动机机械能转化为液压能后,实现液压传动有许多优越性,二是由于液压技术发展很快,使起重机液压传动技术日趋完美。
二、履带式起重机的组成部分如下图所示,履带式起重机主要由下列几部分组成。
1. 取物装置履带式起重机的取物装置主要是吊钩(抓斗、电磁吸盘等作为附属装置)。
2. 吊臂用来支承起升钢丝绳、滑轮组的钢结构,它可以俯仰以改变工作半径。
它直接装在上部回转平台上。
吊臂可以根据施工需要在基本吊臂基础上接长。
在必要时,还可在主吊臂的顶端装一吊臂,扩大作业范围,这种吊臂称副臂。
3. 上车回转部分它是在起重作业时可以回转的部分包括装在回转平台上除吊臂、配重、吊钩等以外的全部机构和装置。
4. 行走部分它是履带式起重机的下部行走部分,是履带式起重机的底盘,同时也是上车回转部分的基础。
主要有履带、驱动轮、导向轮、支重轮、上托轮、行走马达、行走减速箱、履带张紧装置、履带伸缩油缸等组成。
5. 回转支承部分它是安装在下车底盘上用来支承上车回转部分的,包括回转支承装置的全部回转、滚动和不动的零部件和用来固定回转支承装置的机架等(不包括四转小齿轮)。
履带式起重机原理
履带式起重机作业部分装设在履带底盘上 , 行走依靠履带装置的起重机称为履带式起重机。
如图。
图履带式起重机履带式起重机与轮胎式起重机相比,因履带与地面接触面积大,故对地面的平均压力小,约为～,可在松软、泥泞地面作业。
它牵引系数高,约为轮胎式的倍,爬坡度大,可在崎岖不平的场地上行驶。
由于履带式起重机支承面宽大,故稳定性好,一般不需要像轮胎式起重机那样设置支腿装置。
对于大型履带式起重机,为了提高作业时的稳定性,履带装置设计成可横向伸展,以扩大支承宽度。
但履带式起重机行驶速度慢(1～ 5km/h),而且行驶过程要损坏路面,因此转移作业时需要通过铁路运输或用平板拖车装运,机动性差。
此外,履带底盘笨重,用钢量大(一台同功率的履带式起重机比轮胎式重50%～100%),制造成本高。
3履带式起重机的组成履带式起重机概况履带式起重机是在行走的履带式底盘上装有行走装置、起重装置、变幅装置、回转装置的起重机。
履带式起重机有一个独立的能源,结构紧凑、外形尺寸相对较小,机动性好,可满足工程起重机流动性的要求,比较适合建筑施工的需要,达到作业现场就可随时技入工作。
履带式起重机的组成部分如下图所示,履带式起重机主要由下列几部分组成。
图履带式起重机3.2.1取物装置履带式起重机的取物装置主要是吊钩(抓斗、电磁吸盘等作为附属装置)。
吊臂用来支承起升钢丝绳、滑轮组的钢结构,它可以俯仰以改变工作半径。
它直接装在上部回转平台上。
吊臂可以根据施工需要在基本吊臂基础上接长。
在必要时,还可在主吊臂的顶端装一吊臂,扩大作业范围,这种吊臂称副臂。
上车回转部分它是在起重作业时可以回转的部分包括装在回转平台上除吊臂、配重、吊钩等以外的全部机构和装置。
行走部分它是履带式起重机的下部行走部分,是履带式起重机的底盘,同时也是上车回转部分的基础。
主要有履带、驱动轮、导向轮、支重轮、上托轮、行走马达、行走减速箱、履带张紧装置、履带伸缩油缸等组成。
回转支承部分它是安装在下车底盘上用来支承上车回转部分的,包括回转支承装置的全部回转、滚动和不动的零部件和用来固定回转支承装置的机架等(不包括四转小齿轮)。
