卧式螺带混合机
卧式螺带混合机的尺寸参数
卧式螺带混合机的尺寸参数
1 尺寸参数
卧式螺杆混合机是一种通用的混合设备，它采用了均匀搅拌原理，具有较高的应用性。
最主要的就是确定机器尺寸，因为尺寸决定其工
作性能及容量。
1.1 长度
根据混合物料量和机器设计，卧式螺带混合机的长度一般为
900mm-6000mm，可根据客户的要求自由调节。
1.2宽度
宽度为500mm，便于机器安装和客户方安装，建议采用支腿安装结构，可以有效提高及确保机器的稳定性。
1.3 高度
为了减少混合物料的破碎性及保证混合均匀，混合机的高度应要
求大于等于士宽甲宽度的1.2倍以上。
1.4驱动方式
根据客户的要求采用电动，液压或皮带驱动方式，亦可设计涡轮
驱动，同时具有可靠性高，安装维护方便等特点。
总之，卧式螺带混合机在设计尺寸方面一般分为长度、宽度、高
度三部分构成，驱动方式根据客户要求设计更加合理。
正确的尺寸安
装能够确保机器稳定性及使用安全，为用户提供质优价廉的混合服务，值得客户信赖与使用。
卧式螺带混合机
卧式螺带混合机卧式螺带混合机是一种广泛应用于制药、食品、化工、冶金等行业的重要设备。
它主要用于将多种粉状、颗粒状物料进行混合，以达到均匀混合的目的。
本文将介绍卧式螺带混合机的原理、结构、工作过程以及其在各个行业中的应用。
一、原理卧式螺带混合机采用了螺旋叶片的混合方式。
在机器的搅拌腔内，螺旋叶片不断旋转，使物料在混合机内进行循环和翻转，从而实现物料的均匀混合。
螺旋叶片的设计和转速可根据物料的性质和混合效果的要求进行调整。
二、结构卧式螺带混合机由主机、传动装置、进料口、出料口、搅拌腔等多个部分组成。
主机是混合机的核心部分，通过传动装置带动螺旋叶片旋转。
进料口用于将物料加入混合机，出料口用于将混合好的物料取出。
搅拌腔是放置物料和螺旋叶片的空间，其形状和大小也会影响混合效果。
三、工作过程卧式螺带混合机的工作过程是一个连续的循环过程。
首先，将待混合的物料通过进料口加入搅拌腔。
随后，螺旋叶片开始旋转，物料在混合机内不断流动和翻转，从而实现物料的均匀混合。
最后，混合好的物料通过出料口取出，完成整个混合过程。
四、应用卧式螺带混合机在制药、食品、化工、冶金等行业中被广泛应用。
在制药行业，它可以用于制备药物的混合、干燥和制粒过程，提高药物的品质和稳定性。
在食品行业，卧式螺带混合机可以用于调理、混合和均匀分布食品添加剂等工艺。
在化工行业，它可用于颜料、塑料、橡胶等材料的混合，提高产品质量。
在冶金行业，卧式螺带混合机用于矿石、焦炭、石灰等物料的混合，提高冶金工艺效率。
五、优点卧式螺带混合机具有以下优点：1. 混合效果好：由于螺旋叶片的旋转和翻转作用，物料在搅拌腔内得到充分混合，达到均匀的混合效果。
2. 操作简便：卧式螺带混合机采用自动控制系统，操作简便，只需设置好混合时间和转速即可。
3. 结构紧凑：卧式螺带混合机的结构设计合理，占地面积小，适合在狭小的场地内使用。
4. 清洁方便：混合腔内表面光滑且无死角，物料易于清洁，避免交叉污染。
卧式混合机的混合原理及优缺点
卧式混合机的混合原理及优缺点引言卧式混合机是一种广泛用于医药、化工、食品、农药等领域中的混合设备，主要用于粉末和颗粒状物料的混合。
混合机作为一种工业生产设备，在生产中具有重要的作用。
本文将主要介绍卧式混合机的混合原理及优缺点。
混合原理卧式混合机是一种通过不同的运动方式，使物料在密闭的容器内进行不规则的交错运动，达到混合的目的。
其中，卧式混合机的基本原理是利用两台或两台以上的不同转速的混合装置，共同将物料进行机械混合，使物料达到均匀混合的状态。
它主要是通过下列混合过程实现：对流混合对流混合主要是靠机械混合的作用来完成的。
卧式混合机内设有两个或以上带有导流板的混合装置，一个的混合装置转速快，一个转速慢，高速混合装置沿容器壁开展旋转运动；低速滚筒沿容器的螺旋线运动，使物料产生对流运动，从而达到均匀混合的效果。
剪切混合剪切混和是通过内部的两个或以上混合装置，利用其转速差异产生的剪切力将物料混合。
该方法适用于粘性物料间的混合，以各种高粘度物料和浆料的混合为最佳。
投掷混合投掷混合是通过混合装置的介入和旋转，将物料进行投掷、扔掷运动，以达到混合的目的。
该方法适用于含有大量固体颗粒、大颗粒的物料，如颗粒剂、小块状物料等。
优缺点优点1.卧式混合机具有均匀混合的能力，且混合效果好，混合质量高，能够减少加工过程的加工时间和成本。
2.混合机内没有死角，物料在机器内部混合均匀，对于一些需要尽量避免氧化的物料混合非常适合。
3.卧式混合机的外壳采用不锈钢材料，具有耐腐蚀、易清洁等特点，内部采用平板或翼型搅拌器，有机械密封和气动密封两种形式，更加符合 GMP 标准。
缺点1.卧式混合机不适宜混合具有大比重和低比重的物料，因为比重相差太大的两种物料混合在一起后，会使得比重大的物料团块较快沉淀到底部，从而影响混合的效果。
2.混合机的混合效果还会受到物料性质、物料比例、装药量、转速、混合容器等多种因素的影响。
因此，需要在实际操作中不断进行优化和调整，以达到较好的混合效果。

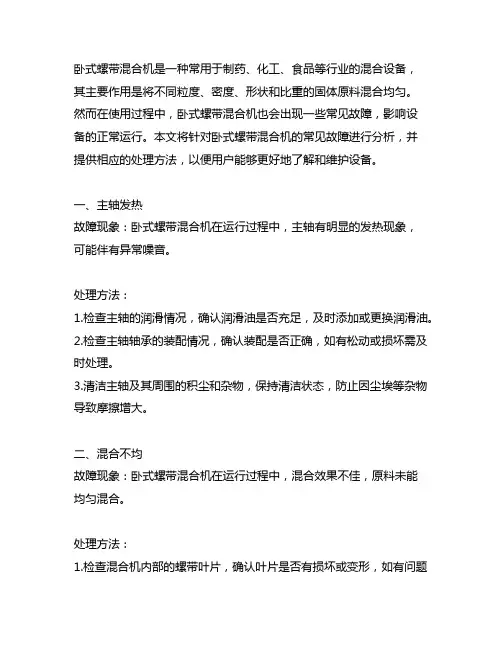

卧式螺带混合机常见故障及处理
卧式螺带混合机是一种常用于制药、化工、食品等行业的混合设备，其主要作用是将不同粒度、密度、形状和比重的固体原料混合均匀。
然而在使用过程中，卧式螺带混合机也会出现一些常见故障，影响设备的正常运行。
本文将针对卧式螺带混合机的常见故障进行分析，并提供相应的处理方法，以便用户能够更好地了解和维护设备。
一、主轴发热故障现象：卧式螺带混合机在运行过程中，主轴有明显的发热现象，可能伴有异常噪音。
处理方法：1.检查主轴的润滑情况，确认润滑油是否充足，及时添加或更换润滑油。
2.检查主轴轴承的装配情况，确认装配是否正确，如有松动或损坏需及时处理。
3.清洁主轴及其周围的积尘和杂物，保持清洁状态，防止因尘埃等杂物导致摩擦增大。
二、混合不均故障现象：卧式螺带混合机在运行过程中，混合效果不佳，原料未能均匀混合。
处理方法：1.检查混合机内部的螺带叶片，确认叶片是否有损坏或变形，如有问题需及时更换或修复。
2.检查混合机的转速，适当调整转速以提高混合效果。
3.检查进料口与出料口的设置，确保原料能够均匀地进出，调整出料口以保证均匀混合。
三、电机过载故障现象：电机在运行过程中出现过载现象，可能导致设备停机或损坏电机。
处理方法：1.检查电机供电情况，确认电压和电流是否稳定，如有问题需及时进行排查和处理。
2.检查卧式螺带混合机的负荷情况，适当调整负荷大小，避免过载情况发生。
3.清洁电机及其周围的灰尘和杂物，保持通风畅通，降低电机温度，避免过载发生。
四、出料口堵塞故障现象：卧式螺带混合机的出料口出现堵塞，导致原料无法顺利排出。
处理方法：1.检查出料口的设置和结构，适当调整出料口的设计，保证原料能够顺利排出。
2.清洁出料口及其周围的杂物和残留物，确保畅通无阻，避免堵塞发生。
3.适当调整螺带混合机的工作参数，如转速和混合时间，以避免原料在混合过程中聚集堵塞出料口。
五、外壳生锈故障现象：卧式螺带混合机的外壳出现生锈现象，严重影响设备的整体美观和卫生。
卧式螺带混合机清洗规程
卧式螺带混料机操作规程
河北艾奇味食品有限公司
文件编号：HBAK-GL-SC-002
起草人孟伟龙起草日期2014年10月10日版本号/修订次 01/00
审核人冯玲审核日期2014年10月10日页码第1页共1页
批准人刘云祥批准日期2014年10月10日实施日期2014年10月10日1、目的：
安全、规范卧式螺带混合机操作标准化。
2、适用范围：
适用于卧式螺带混合机的安全操作和新进员工培训学习。
3、职责：
混料岗位操作人员负责按规程操对设备进行操作、清洗，并作相应的记录。
4、操作步骤：
1.准备工作
（1）检查设备气、电、物料管线是否连接，防止泄露与错接。
（2）检查设备与物料接触部分是否符合相应洁净度要求。
（3）将生产现场周围无关物料及与生产无关的东西清走。
2.进料运转
（1）先空载启动、运转通车一次，看有无异常现象和声音。
（2）确认空载开机没问题后，确认关闭出口阀门，启动螺带混合机。
（3）启动螺旋上料机，开始给螺带混合机供料（此过程保证混合机一直搅拌，避免加料后开搅拌，以免重在启动，烧坏电机。
）
（4）按工艺规程搅拌15min，混料结束。
（5）需要下料时，旋转启动开关，气动阀打开，物料通过除铁器处理后，到 U型输送机。
（6）观察螺带混料机下料状况，如果物料流动不畅，需要清理除铁器。
3.停机
（1）混合机机体里面物料清空后，关闭电源。
（2）对现场和设备进行卫生清洁，按《螺带混合机清洁规程》进行清洁。
（3）认真填写各项生产纪录，并更新设备状态标志。
大开门卧式螺带混合机安全操作及保养规程
大开门卧式螺带混合机安全操作及保养规程大开门卧式螺带混合机是工业领域常用的混合设备，广泛应用于化工、食品、医药等行业。
为确保设备的正常运转和保障人员安全，制定本安全操作及保养规程。
一、安全操作规程1.在操作前，必须全面检查设备各部位是否正常，特别是螺带和筒体是否干净、是否存在异物；然后上电试运转，确保设备正常。
2.操作人员必须熟悉设备的性能、结构及操作程序，严禁未经培训的人员进行操作，特别是青少年与非专业人员禁止操作。
3.在操作前，必须熟记各部位的紧急停机开关位置，以防万一。
4.操作人员禁止穿着宽松衣物进行操作，禁止将头发长的工人贴在设备附近，以免卷入螺带中。
5.操作人员必须负责任地保管好工具、备件和操作记录等。
6.在拆卸、清洗、维修设备时，必须进行必要的标志和保护措施，并关闭电源开关。
7.在设备运行过程中，禁止随意观察、检修设备，更不能将手、头和其他物品伸入设备内部，以防卷入螺带中。
8.当发现设备出现明显的噪声、温度升高、电流急剧增加等异常现象时，应及时切断电源，进行维修和保养。
二、保养规程1.定期检查设备的电器、润滑及传动装置，特别是检查弹性联轴器、链条是否松弛、磨损等现象。
2.设备内部和外部要经常清洁，清除筒体、叶片、传动部位、密封处等处的杂物和污垢，以确保设备正常。
3.定期检查和更换润滑油，特别是对于不同温度下的润滑油最好分别对应不同的场合使用。
4.定期对设备作全面检修、保养，对于因使用不当而导致的零部件磨损要及时更换，以确保设备的正常运转。
5.防止设备晒雨、受潮、划伤等现象，禁止有影响设备寿命的行为。
6.操作人员在使用设备时，要坚持安全、文明、环保的原则，确保设备正常、稳定运行。
最后，提醒操作人员，在平时的工作中尽可能减少操作设备时身体的挤压、过度身劳动等不良习惯的养成。
人的生命安全、健康和稳定的工作，是设备保持正常运行的基础。
卧式螺带混合器技术规格及要求
卧式螺带混合器技术规格及规定1、总则1.1 本技术规范书合用于江西九二盐业有限责任企业多品种盐混合设备及配套设施,它提出了该系统旳功能设计、构造、性能、安装和试验等方面旳技术规定。
1.2技术规范书所提及旳规定和供货范围都是最低程度旳规定，并未对一切技术细节作出规定，也未充足地详述有关原则和规范旳条文，但投标方应保证提供符合本技术规范书和工业原则旳功能齐全旳优质产品及其对应服务。
1.3 投标人如对本技术规范书有偏差(无论多少或微小)都必须清晰地以书面方式提交招标人，否则招标人将认为投标人完全接受和同意本技术规范书旳规定。
1.4投标人须执行本技术规范书所列原则。
有矛盾时，按较高原则执行。
投标人在设备设计和制造中所波及旳各项规程、规范和原则必须遵照现行最新版本。
1.5若设备采用旳专利波及到旳所有费用均被认为已包括在设备报价中，投标人应保证招标人不承担有关设备专利旳一切责任。
1.6投标人应提供高质量旳设备。
这些设备应是成熟可靠、技术先进旳产品，且制造厂必须具有先进、成熟、可靠旳混合器生产技术，拥有制造、调试、维护等方面旳专门技术人才和精良旳加工设备，有能力为项目建立有效旳管理体制，具有良好旳业绩,并提供优质旳售后服务。
已经有相似设备制造、运行两年以上旳成功经验，且实践证明产品是成熟可靠旳。
投标人对设备旳加工能力、质量、使用性能、供货旳完整性、先进性、可靠性负责，负责指导设备旳安装和调试。
1.7本技术规范书所定规范为最低规定，如投标方有更优良、经济旳方案，可以超过本技术规范书所规定旳条款。
1.8在签订协议之后，投标人有权提出因规范、原则和规程发生变化而产生旳某些补充规定，详细项目由双方共同约定。
1.9本技术规范书将为订货协议旳附件，与协议正文具有同等效力。
2、概况2.1工程概况：江西九二盐业有限责任企业多品种盐混合设备及配套设施。
2.2设备概况：卧式螺带混合器2.3混合物料概况：食用盐（Nacl)2.5设备设计、制造应符合ISO原则。
SYLW-螺带混合机说明书
目录一、产品用途 (2)二、型号编制表示方法 (2)三、工作原理 (2)四、结构特点………………………………………………………………3-4五、安装要求 (5)六、使用要求及注意事项 (5)七、保养及维修 (6)八、易损件 (6)九、常见问题和处理方法 (6)十、其它要求及说明 (7)一、产品用途：SYLW型螺带卧式混合机广泛应用于食品、医药、化工、塑料、染料和化妆品等行业的物料混合生产。
可进行固—固（粉料与粉料）混合，固—液（粉料与液体）混合。
特别适用于粘性或有凝聚性粉粒体物料的混合，以及粉粒物料中添加较多液体（或糊状物料）的混合。
该机具有混合速度快、精度高、无混合盲区、填装系数大、运转平稳、密封操作、无环境污染、出料迅速、干净、不留剩余物料，使用、维护、修理方便等特点二、型号编制表示方法：三、工作原理在直联减速机的驱动下，混合机转子以定向旋转，在旋转的过程中，螺带一方面把物料推着沿轴向移动，一方面把物料带起抛向螺带前上方，而外层螺带使物料总是向筒体中间运动，内层螺带则使物料由中间向两端运动，这样物料在运动中形成了二个循环物流，在反复循环流动的过程中，物料便得到了充分的混合。
如图一所示：工作原理：（图一）四、结构特点卧式螺带混合机由传动部件、双层螺带搅拌器、Ｕ型筒体组成。
在顶盖上有进料口、检修口，也可根据用户要求制定及喷雾加液装置、非标夹套型。
筒体底部中央装有出料装置（出料装置分手动和气动），一般以手动出料为标准型。
如图二所示：设备结构：（图二）1.减速机2.壳体3.筒盖4.螺带5.轴端密封6.轴承7.出料阀安装俯视图：（图三）1-5M3 6-20M3注：表内外形尺寸数值及其他技术参数因产品改进而与合同技术附件有出入时，以合同附件尺寸为准。
五、安装要求◆安装前仔细阅读产品使用说明书，了解安装要求、使用及注意事项。
◆设计安装时场地空气必须流畅，各项技术指标必须符合本行业国家规定。
◆设备的安装支架（钢架平台、楼层）必须有足够的承受能力。
牧羊SLHY卧式螺带混合机说明书
牧羊 SLHY 系列
叶带卧式螺旋混合机
前言
1. 首先感谢您选购牧羊 SLHY 叶带卧式螺旋混合机。 2. 此使用说明书既是安全使用本混合机的参考，又是设备运转时的技术资料。 3. 使用前请认真通读此使用说明书，熟悉本款混合机的安全注意事项、各项性能、安装、操
作要求等，以便您能够熟练操作使用本机器，为您创造更大的效益。 4. 如操作不当或不遵守我们的操作规程，会造成重大损失。 5. 此使用说明书中多处记载了注意事项的标识，如下所示。
11. 如转让此设备，请把使用说明书随设备一并转让。
12. 请注意，以下是有关设备的用途、质保范围及质保期限等方面的说明。
① 用途
粉状、颗粒状、片状、块状、杂状及粘稠状物料的混和
② 质保范围 混合机机身
③ 质保期限 购买设备一年以内，但是易损零部件除外。
注：（1）
江苏牧羊集团保留本说明书及所涉内容的版权。本书接收者承认这一版权，
6.7.1 备件………………………………………………………………………………………6-11 6.7.2 备件清单…………………………………………………………………………………6-12 6.7.3 备件订货表………………………………………………………………………………6-15
卧式螺带混合机的选型原则
卧式螺带混合机的选型原则
卧式螺带混合机作为一种常见的混合设备，常被用于化工、冶金、食品等行业中的固体物料混合。
在选型时，需要考虑以下的原则。
1. 工艺参数需明确
在选型之前，需要明确工艺参数，包括混合物料的种类、比重、粒度、湿度和成分等。
只有充分了解这些参数，才能选出适合的设备，从而保证混合的质量和效率。
2. 设备选型应考虑产量和功率
设备的产量和功率是选型时需要重点考虑的。
产量一定要与生产需求相适应，不能太小或太大，从而保证生产的顺畅性和成本的控制。
功率的选取也需要合理，不能过大或过小。
过大的功率会带来高能耗，而过小的功率可能会影响混合效果。
3. 设备结构和材质需匹配
设备的结构和材质也是选型的重要因素。
结构方面，需要考虑机器的稳定性和操作性，同时也需要考虑易于清洗和维护。
材质方面，需要根据材料的性质和工艺要求选择合适的材料，比如在化工行业中需要使用防腐材料。
4. 安全性和环保性要优先考虑
在选择设备时，安全性和环保性是需要优先考虑的。
一方面，设备必须具有安全保障措施，以保护人员的安全和设备的正常运行。
另一方面，设备发出的废气和废水等废物也需要得到有效处理，从而达到环保的要求。
5. 设备操作易学易用
设备的操作易学易用也是选型时需要考虑的。
设备应该具有较好的自动化程度和人机交互性，方便操作人员的学习和使用，减少误操作和维修成本。
总之，卧式螺带混合机的选型需要充分考虑工艺参数、产量和功率、设备结构和材质、安全性和环保性以及易学易用等因素，只有综合考虑，才能选出适合的设备，从而有效地提高生产效率和产品质量。
卧式螺带混合机操作程序
卧式螺带混合机操作程序一、操作前的准备工作：1.查看机器的电源和水源是否正常并连接好。
2.清理机器内部和外部的杂质和污垢。
3.检查机器的各个部件是否完好，如螺带、电机和传动系统等。
4.准备好需要混合的原料，并确保原料符合工艺要求，并注意原料的合理搭配比例。
二、操作步骤：1.将需要混合的原料放入混合机内部，注意不要超过机器所能承受的最大容量。
2.启动机器的电源开关，确保电源正常。
3.调整机器的混合时间和混合速度，根据混合原料的性质和要求进行调整。
4.打开机器的水源开关，控制好进水量和进水速度，使得混合物的湿度符合要求。
5.检查机器的传动系统，确保其正常运转，如有异常情况及时停机维修。
6.观察混合机的运行情况，确保原料均匀混合。
7.混合完成后，关闭机器的电源开关和水源开关。
8.清理机器内部和外部的残留物和污垢。
9.关闭混合机的排水阀，确保机器内的水完全排出。
10.做好机器的日常维护和保养工作，如润滑传动系统、清理过滤器等。
11.将混合好的物料取出，按照工艺要求进行包装或者后续处理。
三、操作注意事项：1.混合机的运行期间，严禁将手或其他物体伸入机器内部，以免发生意外。
2.注意机器的电源和水源的接线是否牢固，以免发生漏电或其他危险。
3.使用正确的混合时间和混合速度，避免混合不均匀或者产生过度磨损。
4.遇到机器故障或异常情况，应及时停机维修，并通知相关人员进行处理。
5.严格按照工艺要求操作，确保混合物料的质量和成品率。
6.定期对混合机进行维护和保养，延长机器的使用寿命。
四、紧急故障处理：1.如发生机器运行故障，应立即停机，并切断电源。
2.查看故障原因，如传动系统异常、电机故障等。
3.根据故障原因进行维修和更换故障部件。
4.维修完成后，对机器进行测试和试运行，确保机器正常运转。
5.注意维修时的安全措施，避免二次事故发生。
以上为卧式螺带混合机的操作程序，操作时应注意安全，并严格按照工艺要求进行操作和维护。
如有不懂或者紧急情况，请及时寻求专业人员的帮助。
卧式螺带混合机物料混合设备安全操作规定
卧式螺带混合机物料混合设备安全操作规定1. 介绍卧式螺带混合机是一种用于混合各种粉末、颗粒、颗粒之间、混合液体和粉末的混合设备。
它采用旋转螺带的方式使物料彼此之间混合，达到混合均匀的目的。
本文将介绍卧式螺带混合机的安全操作规定。
2. 操作规定2.1 安全操作规定1.操作前必须对机器进行各项检查，确保各种设施和仪器功能正常，各管道和电源连接牢固、无泄漏。
2.在操作前，必须检查电源电压是否一致，以免损坏电机和电器。
3.除调试人员外，任何人员不得在运转中开启机门，更不得将手伸入机器内部。
4.操作设备时，任何人员不得摆放易燃、易爆物品于设备上。
5.维修时请切断电源并拆下插头，维修人员有责任确保维修完毕后工作现场清理干净，然后重启设备。
6.因为本设备旋转部件以及内窜运动状态，因此操作前应检查设备转动部分。
若转动部分出现严重缺陷或大幅摆动，需要立即停机排除故障。
7.进料前应调整进料闸板，进料口应尽量保持关闭状态，禁止在设备旋转时进料口添料。
8.进料时应保证进料均匀，禁止大量集中投料，否则会导致电机过载，降低设备的使用寿命，产生危险。
9.打开放料口时，需确认设备内物料流动完全停止后方可操作。
操作过程中，不得将手伸入设备内部接触运转部分或投料口等内部设施及物品。
10.在设备固定、接地、保险管装配完成后，才能接通电源和调试设备。
进入设备检查运行状态时，必须按规定开始操作。
检验时，如果超出设备工作负荷，应立即停车并进行整体检查。
2.2 紧急操作规定在使用设备过程中，如果出现以下情况，应立即按照以下规定进行处理：1.停电：立即停车，切断电源，并确认设备稳定后，再查找问题。
2.设备卡住：立即停车切断电源，清理卡住的物品，消除故障后，再按照规定重新启动设备。
3.发生过载：设备过载时，应立即停车，并查找过载原因，尽快排除故障。
4.发现异响：如果设备发出异常响声，应立即停车查找原因，消除故障后再重新启动。
3. 总结卧式螺带混合机是一种重要的混合设备，必须按照规定进行操作，以确保使用安全和长时间使用。
卧式螺带混合机简介
一、卧式螺带混合机(一) 卧式螺带混合机的结构卧式螺带分批式混合机有单轴和双轴两种。
单轴式的混合机按混合室的形式分为U型和O 型；其中O型主要为小型机，多用于预混合饲料的生产上；U型机应用得最为普遍；双轴式混合机则为W型，W型机多为大型厂选用。
U型卧式螺带混合机的结构如图4-2所示。
其主要由机壳、带螺带的转子、出料控制机构和传动机构等组成。
图4-2卧式螺带混合机1.机壳2.进料口3.叶片转子4.出料门控制机构5.出料门6.传动机构1．机体单轴卧式螺带混合机的机体以U型为主，机体外壳由普钢或不锈钢制造。
机体容积的大小决定了每个批次混合量的多少。
机体上盖板一般设有两个进料口，大型混合机有三个进料口。
机体两端采用了内外层墙板的空心夹层结构。
中间的空间与机体上、下部相通，在进、出料时，被排出的气体可以上下循环，而不至于气体和粉尘溢出机外。
2.转子转子是混合机的主要工作部件，它由螺旋叶片（螺带）、支撑杆及主轴组成。
其中螺带的结构形式设计是否合理，决定着混合机的混合质量和效率。
转子的结构形式很多，结构如图4-3所示：（a）为单头单层螺旋；（b）为双层单头螺旋；（c）为单头双层螺旋；（d）亦为单头双层螺旋，但内螺旋螺距是外螺旋的一半；（e）为双头双层螺旋；（f）为双头双层螺旋，但内螺旋是外螺旋的一半；（g）为单头三层螺旋，最里层螺旋一般做成整体叶片。
其中以双头双层双旋向的居多，内外螺旋叶片分别为左右螺旋，为了使内外叶片输送物料能力相等，以保持料面水平，所以内螺带宽于外螺带，一般为外螺带的3~5倍。
图4-3 转子机构形式3.出料及控制机构出料门在机体底部，其形式有一端小开门和大开门两种。
大开门形式具有卸料速度快、物料残留量少的优点，但因为出料门较大，要求门体的强度高、密封性能好。
小开门形式结构简单，但卸料速度慢、残留量多，所以仅用于小型混合机。
出料门控制机构有手动、电动和气动三种形式。
手动仅用于小型混合机。
大、中型混合机使用电动或气动控制。
卧式螺带混合机设计手册
卧式螺带混合机设计手册一、引言卧式螺带混合机是一种常用的混合设备，广泛应用于化工、医药、食品等行业。
设计一台合理结构、高效率、耐用的卧式螺带混合机对于生产过程的稳定和高效运转至关重要。
本手册将对卧式螺带混合机的设计进行详细介绍。
二、卧式螺带混合机的基本原理卧式螺带混合机是通过将不同密度、粒径、形状的物料进行均匀混合，使混合后的物料达到均匀分布的目的。
其基本原理是通过螺旋叶片将物料从两端向中间输送，同时不断翻转，达到混合的效果。
三、卧式螺带混合机的结构组成1.框架：整体结构稳定，承载螺带传动系统和混合筒体。
2.螺带传动系统：包括电机、减速机、链轮等，用于驱动螺带转动。
3.混合筒体：内部安装螺旋叶片，物料在其中进行混合。
4.进料口：用于物料的投入。
5.出料口：用于混合后物料的排出。
6.清洗口：用于清洗混合筒体。
四、卧式螺带混合机的设计参数1.混合筒体容积：根据生产需求确定。
2.转速：影响混合效果，应根据物料性质和混合要求确定。
3.功率：根据混合机的工作量和工作效率确定。
4.材质：选择耐磨、耐腐蚀性能好的材料。
5.温度：根据物料性质确定工作温度范围。
五、卧式螺带混合机的优点1.混合效果好：能够将物料均匀混合。
2.结构简单：维护方便。
3.生产效率高：混合速度快。
4.节约能源：功率消耗低。
1.化工行业：用于粉体、颗粒状物料的混合。
2.医药行业：用于药品的混合制备。
3.食品行业：用于食品添加剂的混合。
七、卧式螺带混合机的维护保养1.定期检查传动系统，保证正常工作。
2.定期清洗混合筒体，避免混合不均匀。
3.注意防止生锈，保持机器表面清洁。
4.尽量避免超负荷工作，延长机器使用寿命。
八、卧式螺带混合机的安全操作1.操作人员必须经过培训，具备一定的技术。
2.使用前应检查机器是否正常。
3.操作过程中应保持清洁，避免发生事故。
4.禁止非正常操作，保持机器稳定运行。
1.不能正常启动：检查电源是否正常连接。
2.混合效果不佳：检查转速是否合适，物料是否堵塞。
卧式螺带混合机投标书
卧式螺带混合机投标书尊敬的评审专家：您好！感谢贵方给予我们参加此次卧式螺带混合机投标的机会。
我们深知此次投标的重要性，为此，我们精心准备了以下投标书，希望能够为您提供一款高品质、高效能的混合设备。
一、引言随着我国经济的快速发展，各行各业对混合设备的需求日益增长。
卧式螺带混合机作为一种高效、稳定的混合设备，已经成为众多企业的首选。
我们公司凭借多年的混合设备研发与生产经验，为客户提供优质、高效的混合解决方案。
二、卧式螺带混合机简介1.混合原理：卧式螺带混合机采用螺带搅拌原理，使物料在搅拌过程中产生径向和轴向的复合运动，实现快速、均匀混合。
2.产品特点：（1）结构紧凑，占地面积小；（2）混合速度快，效率高；（3）混合精度高，可满足多种物料的混合需求；（4）设备易清洗，便于维护。
三、投标书内容1.技术参数：我们提供的卧式螺带混合机技术参数如下：（1）混合容量：1000-10000升；（2）混合速度：10-60转/分钟；（3）电机功率：2.2-11千瓦；（4）设备尺寸：根据客户需求定制。
2.设备配置：我们将根据客户的需求，为客户提供标准配置或定制配置，包括：（1）减速器；（2）电机；（3）螺带；（4）筒体；（5）进出口料阀；（6）温度控制装置（可选）；（7）其他辅助设备。
3.性能优势：（1）混合效果好，提高产品品质；（2）采用优质不锈钢制造，耐腐蚀、耐磨损；（3）采用密闭结构，有效防止物料挥发、溢出；（4）设备运行稳定，噪音低，符合环保要求。
4.适用领域：卧式螺带混合机广泛应用于化工、食品、医药、建材等行业，适用于粉体、颗粒、浆料等物料的混合。
四、产品质量保证与售后服务1.质量保证措施：（1）严格把控原材料质量；（2）采用先进的生产工艺；（3）进行严格的质量检测；（4）提供完善的安装、调试服务。
2.售后服务承诺：（1）设备质保期为一年；（2）免费提供技术指导、操作培训；（3）售后服务热线24小时响应；（4）及时解决客户问题，确保设备正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
郑州中天建筑节能有限公司卧式螺带混合机卧式螺带混合机的工作过程是:各种组成的物料按配方比例经过计量后进入混合机,物料在带状螺旋叶片的推动下进行混合.外螺带将物料从一端向另一端推动,内螺带则使物料向相反的方向运动,里层物料被推到一侧后由里向外翻滚，外层物料被推到另一侧后由外向里翻滚。
物料在对流过程中二股物料流相互渗透、变位而进行混合，在两侧翻滚过程中再进行混合，这样反复进行多次，最后通过出料控制机构混合均匀的物料从卸料门卸出。
卧式螺带混合机烘干砂示意图郑州中天建筑节能有限公司公司简介本公司主要生产供应：1设备类，泡沫板设备，干混砂浆设备，钢丝网架泡沫板设备，装配式建筑设备，保温与结构一体化设备，轻质隔墙设备，废泡沫造粒设备，废秸秆再利用做建材设备，防火聚苯板渗透设备，保温材料设备，岩棉板设备，泡沫线条切割机，抹灰机，塑料系列设备，节能减排环保设备，便携式水切割设备。
2产品类，保温材料系列，保温与结构一体化板材，装配式建筑产品系列，防火门，防火窗，防火玻璃，超薄防弹玻璃，防台风玻璃窗，轻质隔墙板，装配式装修板，除霾新风系统，消防强排风管道，排水板等建筑类产品。
3服务类，危爆产品的冷切割拆除，保温材料生产技术，装配式建筑技术服务，承接设备类，建筑类，化工类，工业类疑难杂症。
4施工类，外墙保温施工，涂料施工，防火门通风管道施工，轻质隔墙施工，不锈钢铁艺施工，装配式建筑施工。
郑州中天建筑节能有限公司是一家集生产销售、技术推广、工程施工、产品研发为一体的综合性节能减排服务企业, 致力于新型墙体材料和新型水刀的研发与推广。
自2007年成立以来把建筑保温节能泡沫板及砂浆系列设备和水切割设备作为主营业务，主产A级防火保温板设备，A级防火改性聚苯板渗透设备，泡沫聚苯板设备，挤塑板设备，装配式建筑设备，钢结构装配式房屋设备，碳质木质素气凝胶保温板设备，石墨聚苯板设备，钢丝网片织网机，钢丝网架织网焊接插丝机，保温板双面抹灰机，EPS保温空腔模块设备，免拆外膜板保温结构一体化生产线，砌筑砂浆生产线，灌浆料生产线；自流平砂浆设备，建筑保温与结构一体化设备，阻燃B1B2级泡沫板生产线、防火A级干混砂浆生产线、防火A级复合砂浆保温板生产线，泡沫保温装饰一体化系列配套设备，建筑垃圾处理设备，工地高压喷水防尘设备，家庭防雾霾治理系统，中小学幼儿园学校教室防雾霾治理系统，市政防雾霾雾炮，防火A级钢丝网架聚苯板免外模板结构一体化设备， EPS线条切割机，便携式水刀，灭火器，小型轻巧式水切割机，高压水清洗机，干混砂浆电脑包装机、废泡沫聚苯颗粒造粒机、防火B1B2级钢丝网架聚苯板点焊机、折弯机、钢丝网织网机、水洗砂机、三回程烘干砂机、泡沫切缝机、砂浆装车机、断丝机、电动吊篮等建筑节能材料生产专用设备和水射流设备。
可再分散乳胶粉(粘结砂浆、抹面砂浆、腻子粉），羟丙基甲基纤维素（10万单位、15万单位、20万单位）木质纤维，聚丙烯抗裂纤维（PP 纤维），聚乙烯醇粉末， Zt-c聚合物粘结砂浆、Zt-d聚合物抗裂抹面砂浆、Zt-e填缝剂、Zt-f瓷砖粘结剂(均为单组份干粉状兑水既用)、Zt-h柔性耐水腻子、耐碱网格布、保温锚钉、钢丝网、聚苯板、挤塑板、泰柏板、钢丝网架聚苯板、建筑玻璃隔热贴膜、泡沫保温装饰一体化等系列配套外墙保温材料。
全自动便携式防火保温材料快检仪，生产销售防火门，防火窗，铝合金防火玻璃窗，防火液，中空防火隔热玻璃窗，防火玻璃，挡烟垂壁。
前混合水刀，废旧汽车切割，公路路标清洗，油罐清洗切割，天然气管道切割及其他冷切割。
我公司的A2级改性防火保温板，已通过国家防火检验中心检测（都江堰检测）合格，国家检验报告号：201411000，我公司的改性防火保温板设备已于2014年获得3项国家专利，公司研制的设备已获得国家专利总计十四项，公司开发的智能中央空气处理防霾系统、智能防霾新风系统、防霾新风净化机、防霾空气净化机、防霾新风冷气机组、防霾壁挂炉中央采暖系统、防霾新型电动风口等几大系列产品，被广泛应用于住宅公寓、学校，别墅、商务写字楼、政府办公楼、幼儿园、银行、证劵、医院、酒店、工厂、车站等场所。
公司在2014年12月被河南省科技厅认定为河南省科技型中小企业，证书编号：2014S0100627。
在2015年度被郑州市金水区政府列为孵化器在孵企业，2016年度被郑州市科技局认定郑州市科技雏鹰企业。
2018年度列为科技部“国家科技型中小企业入库企业”，2018年度国家知识产权贯标认证企业，公司成立11年来先后投入1000万元科研资金进行科技研发新产品，先后获得70余项国家专利，与大学，科研机构，大型央企多位技术专家教授进行深度合作。
已获得国家专利的部分设备如下：1改性聚苯板积压成型设备，专利号：ZL201420251627。
X，2敞口型连续式防火聚苯板渗透设备，专利号：ZL201420250107。
7。
3封闭型间歇式防火聚苯板渗透设备，专利号：ZL201420252503。
3 4防火保温板自动抹灰机专利号：ZL201520117314。
X 5全自动便携式保温材料快测仪专利号：ZL201520117311。
6 6数控EPS泡沫线条切割机专利号：ZL201520117303。
1 7水气两用数控异型切割机专利号：ZL201520117313。
5 8万向小吊车专利号：ZL201220048744。
7 9三回程滚筒烘干砂生产线专利号：ZL201020688625。
9 10回流式高细度系列粉碎机专利号：ZL201020688623。
X 11钢丝网架现浇混凝土免拆复合外模保温一体板专利号：ZL201720054604.3 12建筑用保温板生产装置（FS,ZTM免拆外模板专利号：ZL201721414908.2 13废泡棉聚氨酯防火块加工生产线专利号：ZL201720675559.3 14废泡棉聚氨酯处理生产线及防火保温板设备专利号：ZL201720661212.3 郑州中天节能公司热忱欢迎您的来电咨询，洽谈合作，共创广阔的建筑节能和水切割及高压水清洗市场！公司地址：河南郑州市国家高新技术开发区2017郑州中天建筑节能设备产品构架1、保温材料设备A发泡机B干燥床C熟化仓D过渡仓E成型机F烘干房G切割机H粉碎机2、钢丝网架泡沫板设备 A钢丝网片织网机焊网机B钢丝网架插丝焊接机C手动点焊机D断丝机半自动钢丝网架焊插立架子3、废泡沫造粒机组 A泡沫粉碎机B废颗粒料仓C废泡沫造粒热熔机D切粒机4、抹灰机 A泡沫板平板抹灰机B异型泡沫线条抹灰机、切割机C双面保温板抹灰一次成型两用机D内墙体抹灰机5、石墨泡沫板设备6、防火泡沫板设备A间歇式防火泡沫板渗透设备B敞口式防火泡沫板渗透设备C挤压浇注式防火保温板设备7、装配式建筑全套设备A钢筋自动加工生产线B封闭式混凝土搅拌站C预制建筑构件自动生产线PC 8、烘干砂生产线→防火门，防火窗，防火玻璃，挡烟垂壁，铝合金防火中空玻璃窗，组合式防火中空玻璃产品9、干混砂浆生产线A保温砂浆生产线B单个搅拌机、小型生产线C砌筑砂浆生产线D抹灰砂浆生产线E自流平砂浆生产线10、建筑保温与结构一体化设备A泡沫板成套设备B钢丝网架织网焊接机C钢丝网架泡沫板插丝焊接D钢丝网架抹灰机11、泡沫板异型成型设备A发泡机B干燥床C熟化仓D异形成型机和模具12、挤塑板生产线68万型78万型13、废塑料模板生产线14、保温材料产品A泡沫板B挤塑板C粘结砂浆D抗裂抹面砂浆E锚钉F网格布G防火渗透泡沫板H钢丝网架泡沫板（泰柏板）I界面剂15、保温砂浆原料A可再分散乳胶粉B羟丙基纤维素（HPMC）C木质纤维D聚乙烯醇16、水切割机和清洗机A便携式水刀和前混合磨料射流B高压清洗机C工地雾炮防尘系列17、艾草艾叶艾绒艾柱系列设备A艾叶粉碎机B艾叶破捆机C艾绒提取机D艾柱成型机E艾灸卷卷机18、防霾除菌新风系统A家庭空气净化器B家庭新风系统柜式机、吊顶机C学校医院企事业单位新风除菌系统19、建筑能耗监测系统A水、电、气、暖监测硬件B监测软件平台C数据报告生成分析20、植物秸秆废物再利用设备A秸秆收集粉碎打捆机B秸秆除尘净化设备C秸秆大块防火处理设备D秸秆按尺分切填充墙设备E废木块防火保温拼装房屋21、聚氨酯发泡管道板材保温设备A高压管道发泡机B低压板材发泡机C墙体保温喷涂机D管道保温模具E管道除锈机22、植物纤维防火保温墙材设备A疗病墙衣设备B竹纤维集成装饰设备C钢丝网架植物纤维设备D植物纤维装饰板雕刻设备E绿色建材防火保温隔墙机24 装配式建筑构件产品(PC构件) A装配式楼梯B装配式叠合板C装配式（内）外墙板D装配式梁(柱)E装配式空调板，女儿墙25 装配式装修内墙板外墙板A装配式装修单层快装墙板B装配式装修内隔墙带装饰C装配式竹木纤维墙板D代替涂料壁纸的装配式板26 EPS保温空腔模块设备和产品A双面6公分EPS板中间混凝土B发泡机，干燥床，熟化仓C过渡仓，成型机，烘干房D 250型直板，大T型小T型E 大拐角，小拐角，插板27通风管道和消防通风排烟管道A新风交换机排烟B无尘车间通风C消防防排烟系统D工厂排烟通风系统郑州中天建筑节能有限公司科研部2017年12月2。
