数控机床的控制技术与辅助系统概括
数控机床各个组成部分的工作原理及结构
数控机床各个组成部分的工作原理及结构第一节输入装置输入装置是整个数控系统的初始工作机构,它将准确可靠的接收信息介质上所记录的“工程语言"、运算及操作指令等原始数据，转为数控装置能处理的信息，并同时输送给数控装置。
输入信息的方式分手动输入和自动输入。
手动输入简单、方便但输入速度慢容易出错。
现代数控机床普遍采用自动输入,其输入形式有光电阅读机、磁带阅读机及磁盘驱动器以及无带自动输入方式.其它输入方式：1。
无带自动输入方式在高档数控机床上，设置有自动编程系统和动态模拟显示器(CRT).将这些设备通过计算机接口与机床的数控系统相连接，自动编程所编制的加工程序即可直接在机床上调用,无需经制控制介质后再另行输入。
2。
触针接触式阅读机输入方式又称为程控机头或电报机头,结构简单，阅读速度较慢,但输入可靠、价格低廉故在部分线切割机床加工中仍在用。
3。
磁带、磁盘输入方式磁带输入方式进行信息输入，其信息介质为“录音"磁带,只不过录制的不是声音，而是各种数据。
加工程序等数据信息一方面由微机内的磁盘驱动器“写入”磁盘上进行储存，另外也由磁盘驱动器进行阅读并通过微机接口输入到机床数控装置中去。
第二节数控装置数控装置是数控机床的核心,数控机床几乎所有的控制功能（进给坐标位置与速度，主轴、刀具、冷却及机床强电等多种辅助功能）都由它控制实现。
因此数控装置的发展，在很大程度上代表了数控机床的发展方向。
数控装置的作用是接收加工程序等送来的各种信息，并经处理分配后，向驱动机构发出执行的命令,在执行过程中，其驱动、检测等机构同时将有关信息反馈给数控装置，经处理后,发出新的命令。
一、数控装置的组成1、数字控制的信息1)几何信息——是指通过被加工零件的图样所获得的几何轮廓的信息。
这些信息由数控装置处理后，变为控制各进给轴的指令脉冲,最终形成刀具的移动轨迹。
几何信息的指令，由准备功能G具体规定。
2）工艺信息———通过工艺处理后所获得的各种信息。
数控加工技术概述
刀架）； ➢铣镗钻磨复合—复合加工中心（ATC，动力磨头）； ➢可更换主轴箱的数控机床—组合加工中心；
1.2 数控机床的产生与发展
۞控制智能化
随着人工智能技术的不断发展，并为满足制 造业生产柔性化、制造自动化发展需求，数控 技术智能化程度不断提高，具体体现在以下几 个方面：
3. 数控加工编程基础
３.1 机 床 坐 标 系
３.1.1 机床坐标系和主运动方向 1．标准坐标系的规定
对数控机床中的坐标系和运动方向的命名，ISO标准和我 国JB3052—82部颁标准都统一规定采用标准的右手笛卡儿直 角坐标系，一个直线进给运动或一个圆周进给运动定义一个 坐标轴。
(3)由于机床自动化程度大大提高，减轻了工人劳动强度， 改善了劳动条件
(4)加工能力提高，应用数控机床可以很准确的加工出曲线、 曲面、圆弧等形状非常复杂的零件，因此，可以通过编写 复杂的程序来实现加工常规方法难以加工的零件
1.5 数控系统的组成
现 代 数 控 机 床 一 般 由 数 控 装 置 (NC unit) 、 伺 服 系 统 (servo system) 、 位 置 测 量 与 反 馈 系 统 (feedback system)、辅助控制单元(accessory control unit)和机 床主机(main engine)组成，下图是各组成部分的逻辑结 构简图：
2.6 数控加工原理（续）
•当 F>0 时 ， NC 发 出 移 动 微 指 令 ， 使 控 如 如制何图轴确所向定示控，+制刀X轴具方X由、向OZ至移的A走，动向直一呢线？个OA是步其长理论；轨迹。 •当用F逐<点0比时较，法：N每C走发一出步与移理动论轨微迹指比较令一，下，使 控从制而轴确向定下+一Z步方的向走移向。动一个步长； •当起 于F点是=坐直0标线时（OA，0的，方可0程）以，为规终：点 X定/Z坐=NX标eC/（Z使eXe;,控Ze）制轴向 + X即或：+ZXeZ-方XZe向=0;移动一个步长 这 ① ②样可若 若点点以（（不XX,,ZZ断））在在地直 直趋线 线向上 下方 方终， ，点则 则： ：，ZZ图XXee--中XXZZee，><00;;带 箭 于头是的：折取F线=ZX轨e-X迹Ze是, 机床实际运动的插 补 在 由轨N插迹C判补，断运F算直的过符线程号O中。，A控是制理轴论每移轨动迹一，步之由前于，插先 补运算所取的步长很小，所以可以近 似地认为插补轨迹就是直线OA的理论
1 《数控机床控制技术基础》概述
2、输入/输出 、输入 输出 输出(I/O) 数控系统对加工程序处理后输出的控制信号除了对进给运行轨迹进行连续控制外， 数控系统对加工程序处理后输出的控制信号除了对进给运行轨迹进行连续控制外， 还要对机床的各种状态进行控制，这些状态包括主轴的变速控制，主轴的正、 还要对机床的各种状态进行控制，这些状态包括主轴的变速控制，主轴的正、反转 及停止，冷却和润滑装置的起动和停止，刀具的自动交换， 及停止，冷却和润滑装置的起动和停止，刀具的自动交换，工件夹紧和放松及分度 工作台转位等。 工作台转位等。 第Ⅰ类：与驱动命令有关的连接电路，主要是与坐标轴进给驱动和主轴驱动的连接 电路。 第Ⅱ类：数控装置与测量系统和测量传感器之间的连接电路。 第Ⅰ类和第Ⅱ类接口传送的信息是数控装置与伺服驱动单元、伺服电动机、位置检 测和速度检测之间的控制信息及反馈信息，它们属于数字控制及伺服控制。 第Ⅲ类：电源及保护电路。由数控机床强电线路中的电源控制电路构成。强电线路 由电源变压器、控制变压器、各种断路器、保护开关、接触器、熔断器等连接而成， 以便为辅助交流电动机（如冷却泵电动机、润滑泵电动机等）、电磁铁、离合器、 电磁阀等功率执行元件供电。强电线路不能与低压下工作的控制电路或弱电线路直 接连接，只有通过断路器、中间继电器等器件，转换成直流低电压下工作的触点的 开合动作，才能成为继电器逻辑电路和PLC可接收的电信号，反之亦然。 第Ⅳ类：开/关信号和代码信号连接电路。是数控装置与外部传送的输入、输出控 制信号。当数控机床不带PLC时，这些信号直接在数控装置和机床间传送。当数控 装置带有PLC时，这些信号除极少数的高速信号外，均通过PLC传送。
三、数控机床控制系统的构成
数控机床进行加工时， 数控机床进行加工时，首先必须将工件的几何数据和工艺数据按规定的代码和格式编 制成数控加工程序，并用适当的方法将加工程序输入数控系统。 制成数控加工程序，并用适当的方法将加工程序输入数控系统。数控系统对输入的加 工程序进行数据处理，输出各种信息和指令，控制机床各部分按规定有序地动作。 工程序进行数据处理，输出各种信息和指令，控制机床各部分按规定有序地动作。 数控机床有以下优点： （1）数控系统取代了普通机床的手工操纵，具有充分的柔性，只要编制成零件程 序就能加工出零件。 （2）零件加工精度一致性好，避免了普通机床加工时人为因素的影响。 （3）生产周期较短，特别适合小批量、单件的加工。 （4）可加工复杂形状的零件，如二维轮廓或三维轮廓加工。 （5）易于调整机床，与其他制造方法（如自动机床、自动生产线）相比，所需调 整时间较少。 数控机床的任务主要有以下方面内容： 1、主轴运动 主轴运动和普通车床一样，主运动主要完成切削任务，其动力约占整台机床动力的 70～80％。基本控制是主轴的正、反转和停止，可自动换档及无级调速；对加工中 心和有些数控车床还必须具有定向控制和C轴控制。

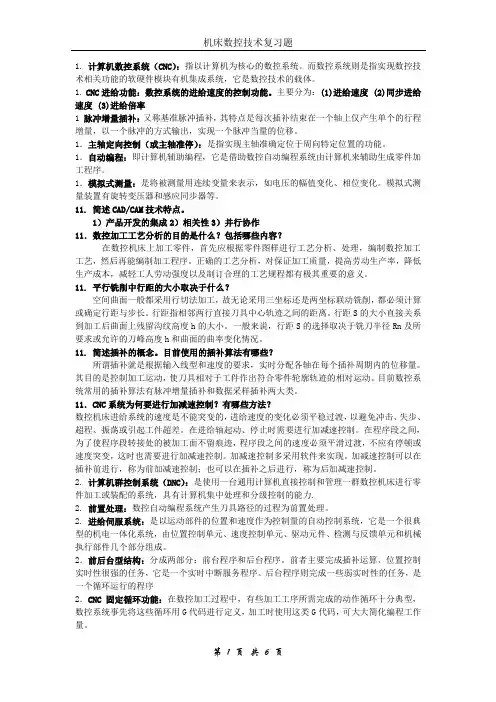

机床数控 简答 名词解释
1.计算机数控系统（CNC）：指以计算机为核心的数控系统。
而数控系统则是指实现数控技术相关功能的软硬件模块有机集成系统，它是数控技术的载体。
C进给功能：数控系统的进给速度的控制功能。
主要分为：(1)进给速度 (2)同步进给速度 (3)进给倍率1 脉冲增量插补：又称基准脉冲插补，其特点是每次插补结束在一个轴上仅产生单个的行程增量，以一个脉冲的方式输出，实现一个脉冲当量的位移。
1．主轴定向控制（或主轴准停）：是指实现主轴准确定位于周向特定位置的功能。
1．自动编程：即计算机辅助编程，它是借助数控自动编程系统由计算机来辅助生成零件加工程序。
1．模拟式测量：是将被测量用连续变量来表示，如电压的幅值变化、相位变化。
模拟式测量装置有旋转变压器和感应同步器等。
11. 简述CAD/CAM技术特点。
1）产品开发的集成2）相关性3）并行协作11．数控加工工艺分析的目的是什么？包括哪些内容？在数控机床上加工零件，首先应根据零件图样进行工艺分析、处理，编制数控加工工艺，然后再能编制加工程序。
正确的工艺分析，对保证加工质量，提高劳动生产率，降低生产成本，减轻工人劳动强度以及制订合理的工艺规程都有极其重要的意义。
11. 平行铣削中行距的大小取决于什么？空间曲面一般都采用行切法加工，故无论采用三坐标还是两坐标联动铣削，都必须计算或确定行距与步长。
行距指相邻两行直接刀具中心轨迹之间的距离。
行距S的大小直接关系到加工后曲面上残留沟纹高度h的大小。
一般来说，行距S的选择取决于铣刀半径Rn及所要求或允许的刀峰高度h和曲面的曲率变化情况。
11. 简述插补的概念。
目前使用的插补算法有哪些？所谓插补就是根据输入线型和速度的要求，实时分配各轴在每个插补周期内的位移量。
其目的是控制加工运动，使刀具相对于工件作出符合零件轮廓轨迹的相对运动。
目前数控系统常用的插补算法有脉冲增量插补和数据采样插补两大类。
11．CNC系统为何要进行加减速控制？有哪些方法？数控机床进给系统的速度是不能突变的，进给速度的变化必须平稳过渡，以避免冲击、失步、超程、振荡或引起工件超差。
数控机床的控制系统概述
第七章数控机床的控制系统概述学习目的：1．什么是数控技术、数控系统和数控机床，数控系统对机床的控制包括哪几方面？2．数控机床控制系统组成有哪些，他们的作用各是什么？3．数控机床的控制方式有几种，各有什么特点？4．数控机床的接口有几类，他们的接口规范是什么？第一节数控机床的控制系统一、数字控制技术简介1．数字控制技术数字控制（Numerical Control）技术，简称数控技术，是用数字化信号对机床运动及其加工过程进行自动控制的一种方法。
数控技术不仅用于机床的控制，而且还用于其它设备的控制，产生了诸如数控绘图机、数控测量机等数控设备。
2．数控系统和数控机床用数字控制技术实现自动控制的系统称为数控系统。
数控系统中的控制信息是数字量，其硬件基础是数字逻辑电路。
最初数控系统是由数字逻辑电路构成的，所以也成为硬件数控系统。
现代数控系统采用存储程序的专用计算机或通用计算机来实现部分或全部基本数控功能，所以成为计算机数控系统（Comouter Numerical Control），简称CNC系统。
计算机数控系统是在硬件和软件共同作用下完成数控任务的，具有真正的“柔性”。
数控系统对机床的控制包括顺序控制和数字控制两个方面。
顺序控制是指对刀具交换、主轴调速、冷却液开关、工作台的极限位置等一类开关量的控制。
数字控制是指机床进给运动的控制，用于实现对工作台或刀架的位移、速度这一类数字量的控制。
数控系统与机床的有机结合称为数控机床，如数控车床、数控铣床、数控加工中心等。
数控机床是机电一体化的典型产品，是集机床、计算机、电力拖动、自动控制、检测等技术为一体的自动化设备。
二、数控机床控制系统的组成序记载机床加工所需的各种信息，包括零件的加工轨迹、工艺信息及开关命令。
输入装置是将程序载体上的数控编码转换成相应的脉冲信息，传送并存入数控装置内。
输出装置显示输入的内容及数控工作状态等信息，监控数控系统的运行。
常用的输入/输出装置有光电阅读机、磁带录放机、磁盘驱动器、键盘和CRT显示器等。
第1章 数控机床电气控制概述
第1章数控机床电气控制概述
图1-5开环控制系统结构
第1章数控机床电气控制概述 （2）闭环控制系统 闭环控制系统的机床上安装有检测装置，直接对工作台的位移量 进行检测，当数控装置发出进给指令信号后，经伺服驱动系统使工 作台移动时，安装在工作台上的位置检测装置把机械位移量变为电 量，反馈到输入端与输入设定指令信号进行比较，得到的差值经过 转换和放大，最后驱动工作台向减少误差的方向移动，直到误差值 消除停止移动。闭环系统具有很高的控制精度。图1-6为闭环数控 系统的结构图
第1章 数控机床电气控制概述
第1章 数控机床电气控制概述
• • • • • 1.1数控机床电气控制系统的组成及特点 1.2数控机床的分类及性能指标 1.3数控机床电气控制系统发展 1.4数控机床自动控制基础 思考题与习题
第1章数控机床电气控制概述
第1章 数控机床电气控制概述
1.1数控机床电气控制系统的组成及特点 • 1.1.1 数控机床电气控制系统的组成 • 数字控制（NC,Numerical Control，简称数控）技术 是用数字化信息进行控制的自动制技术，采用数控 技术的控制系统称为数控系统，装备了数控系统的机 床即为数控机床。 • 数控机床电气控制系统由数控装置（CNC, Computer Numerical Control）、主轴驱动系统、进给伺服系统、 检测反馈系统、机床强电控制系统、编程装置等几部 分组成。数控机床电气控制系统的组成如图1-1所示。
第1章数控机床电气控制概述
图1-3 数控铣床直线控制轨迹示意图
图1-2 数控钻床点位控制示意图
图1-4数控铣床轮廓加工示意图
第1章数控机床电气控制概述
（3）轮廓控制系统 轮廓控制系统又称连续控制系统，其特点是数控系统能够对两个 或两个以上的坐标轴同时进行连续控制。加工时不仅要控制起点和 终点，还要控制整个加工过程中每点的速度和位置。图1-4为数控 铣床轮廓加工示意图。 2.按工艺用途分类 （1）金属切削类数控机床 金属切削类数控机床和传统的通用机床产品种类类似，有数控车 床、数控铣床、数控钻床、数控磨床、数控镗床以及加工中心机床 等。数控加工中心是带有自动换刀装置，在一次装夹后，可以进行 多种工序加工的数控机床。
数控机床的系统组成及其功能
数控机床的系统组成及其功能数控机床是一种高度自动化的机床，它利用数字控制技术来加工金属或其他材料。
数控机床的系统组成包括以下几个主要部分：1.数控装置：数控装置是数控机床的核心部件，它通过接收输入的加工程序，将加工过程转化为一系列的指令，控制机床的各个部件进行精确的运动。
数控装置一般由计算机硬件、控制软件和输入输出接口等组成。
2.进给系统：进给系统是数控机床的重要部分，它负责将动力传递给机床的各个运动部件，包括工作台、主轴、刀架等。
进给系统通常由电动机、丝杠、齿轮、轴承等组成，通过改变电动机的转速和旋转方向来控制机床的运动速度和方向。
3.主轴系统：主轴系统是数控机床的关键部件，它负责驱动刀具进行切削加工。
主轴系统一般由电动机、主轴、轴承、刀具夹头等组成，通过调节电动机的转速和旋转方向来控制刀具的旋转速度和旋转方向。
4.辅助装置：数控机床的辅助装置包括冷却系统、润滑系统、排屑系统、照明系统等，它们分别负责提供冷却液、润滑油、排除切屑、照明等工作。
这些辅助装置对于保证机床的正常运转和加工过程的顺利进行至关重要。
5.控制系统：控制系统是数控机床的基础部分，它通过接收操作者输入的指令，将加工过程转化为一系列的数控指令，控制机床的各个部件进行精确的运动。
控制系统通常由控制器、操作面板、传感器等组成，通过调节电动机的转速和旋转方向来控制刀具的旋转速度和旋转方向。
数控机床的功能非常广泛，它可以加工各种类型的零件，包括金属和非金属材料，如钢、铸铁、有色金属、塑料等。
数控机床可以完成多种加工操作，如车削、铣削、钻孔、攻丝、磨削等。
此外，数控机床还可以进行精确的测量和检验，确保加工出的零件符合精度要求。
除了自动化和高精度，数控机床还具有高效率的特点。
由于数控机床可以同时控制多个坐标轴，因此它可以一次装夹多个工件，减少装夹和测量时间，提高生产效率。
此外，数控机床还可以进行在线监测和故障诊断，及时发现并解决问题，减少停机时间和维修成本。
数控机床组成、工作原理以及特点
数控机床组成、工作原理以及特点第一节数控机床的组成数控机床是机电一体化的典型产品，是集机床、计算机、电动机及拖动、动控制、检测等技术为一体的自动化设备。
数控机床的基本组成包括控制介质、数控装置、伺服系统、反馈装置及机床本体，见图2-1。
图2-1数控机床组成一、控制介质数控机床工作时，不要人去直接操作机床，但又要执行人的意图，这就必须在任何数控机床之间建立某种联系，这种联系的中间媒介物称之为控制介质。
在普通机床上加工零件时，由工人按图样和工艺要求进行加工。
在数控机床加工时，控制介质是存储数控加工所需要的全部动作和刀具相对于工件位置等信息的信息载体，它记载着零件的加工工序。
数控机床中，常用的控制介质有穿孔纸带、穿孔卡片、磁带和磁盘或其他可存储代码的载体，至于采用哪一种，则取决于数控装置的类型。
早期时，使用的是8单位（8孔）穿孔纸带，并规定了标准信息代码ISO（国际标准化组织制定）和EIA（美国电子工业协会制定）两种代码。
二、数控装置数控装置是数控机床的核心。
其功能是接受输入装置输入的数控程序中的加工信息，经过数控装置的系统软件或逻辑电路进行译码、运算和逻辑处理后，发出相应的脉冲送给伺服系统，使伺服系统带动机床的各个运动部件按数控程序预定要求动作。
一般由输入输出装置、控制器、运算器、各种接口电路、CRT 显示器等硬件以及相应的软件组成。
数控装置作为数控机床“指挥系统”，能完成信息的输入、存储、变换、插补运算以及实现各种控制功能。
它具备的主要功能如下：1）多轴联动控制。
2）直线、圆弧、抛物线等多种函数的插补。
3）输入、编辑和修改数控程序功能。
4）数控加工信息的转换功能：ISO/EIA代码转化，米英制转换，坐标转换，绝对值和相对值的转换，计数制转换等。
5）刀具半径、长度补偿，传动间隙补偿，螺距误差补偿等补偿功能。
6）实现固定循环、重复加工、镜像加工等多种加工方式选择。
7）在CRT上显示字符、轨迹、图形和动态演示等功能。
机床数控技术及应用
伺服系统
伺服系统是数控机床的重要组成部分，负责接收数控装置 发出的运动指令，驱动机床的各个运动部件按照指令要求 进行运动。
辅助装置
辅助装置包括润滑装置、冷却装置、排屑装置等，用于辅 助机床的正常运行。
机床数控系统的运行原理
零件程序的输入
通过输入输出装置将零件程序输入到数控 装置中。
检测反馈
在机床运动过程中，检测装置检测机床的 实际位置和速度，反馈给数控装置，数控 装置根据反馈信息进行误差补偿和控制。
数控车床在航天工业中的应用
在航天工业中，由于对零件的精度和可靠性要求极高，数控车床得到了广泛应用，能够加 工各种高精度的零件和复杂的结构件。
数控铣床的应用实例
数控铣床在模具制造中的应用
数控铣床可以加工各种复杂的模具型腔和型芯，如注塑模具、压铸模具等，能够大大提 高模具的制造精度和生产效率。
数控铣床在机械零件加工中的应用
机床数控技术及应用
目 录
• 引言 • 机床数控技术概述 • 机床数控技术的原理 • 机床数控技术的应用实例 • 机床数控技术的优势与挑战 • 结论
01 引言
主题简介
数控技术
数控技术是一种基于数字控制的 制造技术，通过计算机编程实现 机床的自动化加工。
应用领域
数控技术广泛应用于机械制造、 航空航天、汽车制造、模具加工 等领域。
维护成本。
数控机床在加工过程中 存在一定的安全风险， 需要加强安全防护措施。
机床数控技术的发展趋势
智能化发展
随着人工智能技术的发展，数控技术 将进一步实现智能化，提高加工精度 和效率。
复合化发展
未来数控机床将向复合加工方向发展， 实现多轴联动加工，提高加工效率和 精度。
第二章计算机数控系统
单机或主从结构模块的功能
模块化设计方法：将控制系统按功能划分成若干具有独立功 能的单元模块,并配上相应的驱动软件。系统设计时按功能的 要求选择不同的功能模块，并将其插入控制单元母板上，即 可组成一个完整的控制系统的方法。其中单元母板一般为总 线结构的无源母板，它提供模块间互联的信号通路图2-4。 实现CNC系统模块化设计的条件是总线(BUS)标准化。 1、计算机主板和系统总线(母板) 2、显示模块(显示卡) 3、 输入/输出模块(多功能卡) 4、电子盘(存储模块) 5、设备辅助控制接口模块 6、位置控制模块 7、功能接口模块
首先要将被加工零件图的几何信息和工艺信息 数字化，即将刀具与工件的相对运动轨迹，用 代码按规定的规则和格式编成加工程序，数控 系统则按照程序的要求，进行相应的运算、处 理，然后发出控制命令，使各坐标轴、主轴以 及辅助动作相互协调运动，实现刀具与工件的 相对运动，自动完成零件的加工。 1.逼近处理 2.插补运算 3.指令输出
2．点位运动与移动功能(G功能 )
准备功能（G功能）
—— 指令机床动作方式的功能。
如：基本移动、程序暂停、平面选择、坐
标设定、刀具补偿、基准点返回和固定 循环等。
3．插补功能
插补功能
—— 插补功能是数控系统实现零件轮廓 (平面或空间)加工轨迹运算的功能。 精插补和粗插补；硬件插补和软件插补
DNC接口，可实现直接数控，
MAP(制造自动化协议)模块，
网卡：适应FMS、CIMS、IMS等制造系统集成的
要求。
13．程序编制功能
手工编程 背景（后台）编程 自动编程
简述数控机床的基本组成部分及其基本功能
简述数控机床的基本组成部分及其基本功能简述数控机床的基本组成部分及其基本功能数控机床的基本组成包括加工程序载体、数控装置、伺服驱动装置、机床主体和其他辅助装置。
1)加工程序载体数控机床工作时，不需要工人直接去操作机床，要对数控机床进行控制，必须编制加工程序。
零件加工程序中，包括机床上刀具和工件的相对运动轨迹、工艺参数（进给量主轴转速等）和辅助运动等。
将零件加工程序用一定的格式和代码，存储在一种程序载体上，如穿孔纸带、盒式磁带、软磁盘等,通过数控机床的输入装置，将程序信息输入到CNC单元。
2) 数控装置数控装置是数控机床的核心。
现代数控装置均采用CNC（Computer Numerical Control）形式，这种CNC装置一般使用多个微处理器，以程序化的软件形式实现数控功能，因此又称软件数控（Software NC）。
CNC 系统是一种位置控制系统，它是根据输入数据插补出理想的运动轨迹,然后输出到执行部件加工出所需要的零件.因此，数控装置主要由输入、处理和输出三个基本部分构成。
而所有这些工作都由计算机的系统程序进行合理地组织，使整个系统协调地进行工作.3）伺服与测量反馈系统伺服系统是数控机床的重要组成部分，用于实现数控机床的进给伺服控制和主轴伺服控制。
伺服系统的作用是把接受来自数控装置的指令信息,经功率放大、整形处理后,转换成机床执行部件的直线位移或角位移运动。
由于伺服系统是数控机床的最后环节,其性能将直接影响数控机床的精度和速度等技术指标,因此，对数控机床的伺服驱动装置，要求具有良好的快速反应性能,准确而灵敏地跟踪数控装置发出的数字指令信号，并能忠实地执行来自数控装置的指令，提高系统的动态跟随特性和静态跟踪精度.4）机床主体机床主机是数控机床的主体。
它包括床身、底座、立柱、横梁、滑座、工作台、主轴箱、进给机构、刀架及自动换刀装置等机械部件。
它是在数控机床上自动地完成各种切削加工的机械部分.5）数控机床辅助装置辅助装置是保证充分发挥数控机床功能所必需的配套装置，常用的辅助装置包括：气动、液压装置,排屑装置,冷却、润滑装置，回转工作台和数控分度头，防护,照明等各种辅助装置。
机床数控技术 第4版 第1章 概述
第一章 数控机床概述
辅助控制机构 进给传动机构 主运动机构
计算机数控系统
操作面板
PLC
机床 I/O 电路和装置 主轴伺服单元 主轴驱动装置
键盘
输入输出 设备
计算机 数控 装置
进给伺服单元 测量装置
进给驱动装置
机床
第一章 数控机床概述
CNC装置(CNC单元)
➢组成：计算机系统、位置控制板、PLC接口板，通讯接口 板、特殊功能模块以及相应的控制软件。
辅助控制机构 进给传动机构 主运动机构
计算机数控系统
机床 I/O 电路和装置
操作面板
PLC 主轴伺服单元 主轴驱动装置
键盘
输入输出 设备
计算机 数控 装置
进给伺服单元 测量装置
进给驱动装置
机床
第一章 数控机床概述
伺服单元、驱动装置和测量装置
伺服单元和驱动装置 ➢主轴伺服驱动装置和主轴电机 ➢进给伺服驱动装置和进给电机
➢ 数控技术（Numerical Control Technology）采用数字控 制的方法对某一工作过程实现自动控制的技术。
➢ 数控机床（Numerical Control Machine Tools）是采用数 字控制技术对机床加工过程进行自动控制的一类机床。是 数控技术典型应用的例子。
➢ 数控系统（Numerical Control System）实现数字控制的 装置。
机床数控技术
2024年5月
第一章 数控机床概述
内容提要 本章主要介绍数控技术、数控机床的基本 概念、体系结构、工作原理及分类；数控机床 的应用范围及发展动向。
2
第一章 数控机床概述
第一节 数控技术与数控机床
数控机床的四大组成部分
数控机床的四大组成部分
数控机床的四大组成部分数控机床主要由主机部分、控制部分、驱动装置和辅助装置四部分组成。
（1）主机部分它是数控机床的主体，是数控机床的机械部件。
它包括床身、主轴箱、刀架、尾座、进给机构等组成。
（2）控制部分控制部分又称CNC装置，它是控制机床的核心，一般是一台机床专用控制计算机（包括机床印制板电路、屏幕显示器、键盘、纸带、磁带、驱动电路等）。
输入到控制部分的程序指令记录在信息载体上由程序读入装置接收，或由控制部分的键盘直接手动输入。
（3）驱动装置驱动装置是数控机床的执行机构的驱动部件，包括主轴电机、进给伺服电机等。
（4）辅助装置辅助装置是指数控机床的一些配套部件，包括液压、气动装置及冷却系统和排泄装置、防护设备等。
数控机床应用数控机床是一种装有程序控制系统的自动化机床，能够根据已编好的程序，使机床动作并加工零件。
它综合了机械、自动化、计算机、测量、微电子等最新技术，使用了多种传感器，在数控机床上应用的传感器主要有光电编码器、直线光栅、接近开关、温度传感器、霍尔传感器、电流传感器、电压传感器、压力传感器、液位传感器、旋转变压器、感应同步器、速度传感器等，主要用来检测位置、直线位移和角位移、速度、压力、温度等。
1、数控机床对传感器的要求1）可靠性高和抗干扰性强；
2）满足精度和速度的要求；
3）使用维护方便，适合机床运行环境；
4）成本低。
不同种类数控机床对传感器的要求也不尽相同，一般来说，大型机床要求速度响应高，中。
第1章 数控机床概论
第1章数控机床概述学习目标：数控机床是典型的机电一体化产品，是现代制造业的关键设备。
本章主要讲述数控机床的基本概念、数控机床的分类以及数控机床的技术与发展水平等。
本章要求理解并掌握数控机床的基本概念和分类，了解数控技术的发展趋势以及以数控机床为基础的自动化生产系统的发展。
1.1 数控机床的基本概念1.1.1 数控机床及其特点数控（Numerical Control，NC）——数字控制，用数字和符号构成的数字化信息自动控制机床运转的技术。
数控机床（Numerically Controlled Machine Tool ）——采用了数控技术的机床。
数控机床是一种高效、新型的自动化机床，具有广泛的应用前景。
它与普通机床相比具有以下特点：（1）适应性、灵活性好（2）精度高、质量稳定（3）生产效率高（4）劳动强度低、劳动条件好（5）有利于现代化生产和管理（6）使用、维护技术要求高1.1.2 数控机床的组成数控机床的种类很多，但任何一种数控机床主要由控制介质、数控系统、伺服系统和机床主体四部分组成，如图1-1所示。
此外数控机床还有许多辅助装置，如自动换刀装置，自动工作台交换装置自动对刀仪，自动排屑装置及电、液、气、冷却、润滑、防护等装置。
图1-1 数控机床的组成（1）控制介质是指将零件加工信息传送到控制装置中去的程序载体。
（2）数控系统是数控机床的核心。
（3）伺服系统是数控系统的执行机构之一，执行由CNC装置输出的运动指令。
（4）机床主体也称主机，它包括机床的主运动部件、进给运动部件、执行部件和基础部件。
（5）辅助装置是数控机床在实现整机的自动化控制中，为了提高生产效率、加工精度、还需要配备许多辅助装置，如液压和气动装置、自动换刀装置、自动工作台交换装置、自动对刀装置、自动排屑装置等。
1.1.3 数控机床的工作过程如图1-2所示，数控机床的加工，首先要将被加工零件图样上的几何信息和工艺信息用规定的代码和格式编写成加工程序，然后将加工程序输入到数控系统，在数控系统控制软件的支持下，经过处理与计算后，发出相应的控制命令，再通过伺服系统使机床按预定的轨迹运动，从而完成零件的加工。
模块一 数控机床概论
模块一数控机床概论§1-1 数控机床简介数控技术是综合了计算机、自动控制、电机、电气传动、测量、监控、机械制造等学科领域最新成果而形成的一门边缘科学技术。
在现代机械制造领域中，数控技术较早地应用于机床装备中，本课程中的数控技术具体指机床数控技术。
一、基本概念1.数字控制：用数字化信号进行控制的一种现代控制方法，简称数控。
2.计算机数字控制（CNC）：由工业计算机控制程序来实现部分或全部基本控制。
3.数控机床就是采用了数字控制技术的机床。
国际信息处理联盟第五技术委员会对数控机床作了如下定义：“数控机床是一个装有程序控制系统的机床，该系统能够逻辑地处理具有使用代码，或其它符号编码指令规定的程序。
”换言之，数控机床是一种采用计算机，利用数字信息进行控制的高效、能自动化加工的机床，它能够按照机床规定的数字化代码，把各种机械位移量、工艺参数、辅助功能(如刀具交换、冷却液开与关等)表示出来，经过数控系统的逻辑处理与运算，发出各种控制指令，实现要求的机械动作，自动完成零件加工任务。
在被加工零件或加工工序变换时，它只需改变控制的指令程序就可以实现新的加工。
所以，数控机床是一种灵活性很强、技术密集度及自动化程度很高的机电一体化加工设备。
二、数控机床的组成数控机床是由程序载体、数控装置、伺服系统和机床本体组成，如图1-1所示。
图1-1 数控机床的组成1.程序载体：是人与机床之间联系的中间媒介物质，反映了数控加工中的全部信息。
2.人机交换装置：通过人机交换装置对数控机床进行操作和控制。
3.数控系统：由I/O接口线路，PLC、主控系统等组成。
4.伺服系统：是数控系统和机床本体之间的纽带。
5.机床本体：数控机床的机械结构实体。
6.辅助装置：自动换刀装置、自动交换工作台、润滑排屑装置。
§1-2 数控机床的分类数控机床的品种规格繁多，分类方法不一。
根据数控机床的功能、结构、组成不同，可从控制方式、伺服系统类型、功能水平、工艺方法几个方面进行分类，如表1-1所示。
数控机床的组成
数控机床的组成随着计算机技术的发展，数控机床广泛采用了计算机数控（CNC）系统，如图1所示：其组成包括：加工程序、输入装置、数控系统、伺服系统、反馈系统、辅助控制装置和机床本体组成。
图1数控机床的组成（一）加工程序数控机床工作时，不需要工人直接去操作，要对数控机床进行控制，必须编制加工程序。
加工程序是数控机床自动加工零件的工作指令。
在对加工零件进行工艺分析的基础上确定：零件坐标系在机床坐标系上的相对位置，即零件在机床上的安装位置；刀具与零件相对运动的尺寸参数；零件加工的工艺路线或加工顺序；主运动的启、停、换向、变速；进给运动的速度、位移大小等工艺参数，以及辅助装置的动作。
这样得到零件的所有运动、尺寸、工艺参数等加工信息，然后用标准的由文字、数字和符号组成的数控代码，按规定的方法和格式，编制零件加工的数控程序单。
编制程序的工作可由人工进行，或者在数控机床以外用自动编程计算机系统来完成，比较先进的数控机床，可以在它的数控装置上直接编程。
编好的数控程序，存放在便于输入到数控装置的一种存储载体上，它可以是穿孔纸带、录音磁卡、软磁盘等，采用哪一种存储载体，取决于数控装置的设计类型。
（二）输入装置输人装置的作用是将控制介质（信息载体）上的数控代码变成相应的电脉冲信号，传送并存入数控系统内。
根据程序存储介质的不同，输入装置可以是光电阅读机、录音机或软盘驱动器有些数控机床，不用任何程序存储载体，而是将数控程序单的内容通过数控系统上的键盘，用手工方式(MDI方式)输入或者将数控程序由编程计算机用通信方式传送到数控系统中。
（三）数控系统数控系统是一种位置控制系统，是机床自动化加工的核心。
主要有主控制系统、运算器、存储器、输入输出接口五大部分组成。
进行零件加工时，总是先将编写好的零件程序输入到系统的内存中，而后系统根据输入的程序段插补出理想的轨迹，并控制执行部件加工出合格的零件。
数控系统接受输入装置送来的脉冲信息，经过数控装置的逻辑电路或系统软件进行编译、运算和逻辑处理后，输出各种信号和指令来控制机床的各个部分，进行规定的、有序的动作。
数控系统的构成、工作原理和功能
数控系统的构成、工作原理和功能一、数控装置数控（NC）装置是数控装备的控制核心，通常由一台专用计算机和输入输出设备构成，如下图所示。
▲数控（NC）装置的组成1、信息信息、程序可以通过键盘人工编程输入，也可以在专门的编程系统中完成程序编制，将信息、程序存储在移动硬盘、光盘、U盘上输入数控系统，在通信控制的数控机床上，程序还可以由计算机接口传送。
2、专用计算机它由信息输入装置、运算器、控制器和输出装置组成。
专用计算机对信息进行处理，如计算各执行元件的移动量，另外通过固定、内置的逻辑单元操作程序控制动作信息（如：电动机开停、电动机正反转、刀具更换、检测等）。
3、伺服系统伺服系统控制驱动装备的执行元件，实现伺服电动机的起动、回转、编码检测、反馈、控制回转位置、减速、停止等。
通过上述组成部分可以看出，数控装置的工作过程是：将信息、程序通过专用计算机的输入装置，由控制器中的译码器对输入的信息进行识别，将识别结果向专用计算机的输出装置发出控制信号，执行规定的操作；最后由输出装置实现对伺服系统的数据输出，以实现对伺服系统的控制。
数控装置根据输入的指令进行译码、处理、计算和控制实现数控功能。
该类装置是20世纪50～70年代随着计算机技术发展而产生的一种控制技术。
从本质上讲，数控装置所具有的功能都是采用专用的硬件电路来实现的，因此也称为硬件数控装置。
从现代计算机技术和装备技术要求的角度来讲，这种专用数控装置结构复杂，功能扩展困难并受到一定限制，适应性及灵活性差，设计、制造周期长，制造成本高，稳定可靠性较差。
现代数控装置已发展成为计算机数控装置，也称为软件数控装置。
二、计算机数控系统以小型通用计算机或微型计算机的系统控制程序来实现部分或全部数控功能，简称为计算机数控（CNC）。
CNC系统是现代的主流数字控制系统。
用CNC系统控制的数控机床，简称CNC机床。
1、CNC装置的组成CNC装置由硬件和软件两大部分组成。
（1）硬件由CPU、存储器、总线、输入/输出接口、MDI/CRT接口、位置控制、通信接口等组成。
数控机床工作原理简述
数控机床工作原理简述
数控机床工作原理主要包括控制系统、执行系统和输入输出系统。
控制系统是数控机床的大脑，它负责接收用户输入的加工程序，并将其转换为机床能够理解和执行的指令。
控制系统通常由电脑、数控器和伺服系统等组成。
用户可通过电脑编写加工程序，并将其传输到数控机床的数控器上。
数控器解析程序指令，并生成相应的控制信号发送给伺服系统。
执行系统是控制系统传送过来的信号在机床上的具体执行部件。
主要包括主轴驱动、进给驱动和各种控制继电器等。
主轴驱动负责控制主轴的转速，进给驱动负责控制工件和刀具的进给速度。
控制继电器负责控制各种执行部件的开关状态，如刀具的进给和返回、工作台的移动等。
输入输出系统负责将机床的工作状态反馈给控制系统，并接收外部输入的指令。
通常包括编码器、传感器和人机界面等。
编码器用于检测机床的位置和运动状态，传感器用于测量加工过程中的工件尺寸和刀具状态等。
人机界面提供给操作员可视化的界面，方便其监控和控制机床的运行。
总结起来，数控机床工作原理是通过控制系统接收和解析加工程序指令，将其转化为控制信号发送给执行系统，由执行系统控制机床上各个部件的运动和状态，同时将机床的工作状态反馈给控制系统和操作员。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7.1.3 数控机床的压力系统
（1）松刀缸支路
松刀缸是完成刀具的拉紧和松开的 执行机构。为保证机床切削加工过程的 稳定、安全、可靠，刀具拉紧拉力应大 于12000N，抓刀、松刀动作时间在2s以 内。换刀时通过气动系统对刀柄与主轴 间的7:24定位锥孔进行清理，使用高速 气流清除结合面上的杂物。为达到这些 要求，并且尽可能地使其结构紧凑，减 轻重量，并且结构上要求工作缸直径不 能大于150，所以采用复合双作用气缸可 达到设计要求。如图7-2。
（4）鞍座定位与锁紧支路 H400加工中心工作台具有回转分度功能。鞍座与工作台 连结为一体，采用蜗轮蜗杆机构使之回转，采用插销和可以 变形的薄壁气缸实现床鞍和鞍座之间的定位与锁紧。 当数控系统发出鞍座回转指令并做好相应的准备后，两 位单电控电磁阀7得电，定位插销缸活塞向下带动定位销从 定位孔中拔出，到达下运动极限位置后，由感应开关检测到 位信号，通知数控系统可以进行鞍座与床鞍的放松，此时两 位单电控电磁阀8得电动作，锁紧薄壁缸中高压气体放出， 锁紧活塞弹性变形回复，使鞍座与床鞍分离。
7.1.3 数控机床的压力系统
（2）工作台交换支路 交换台是实现双工作台交换的关键部件，由于H400加工中 心交换台提升载荷较大（达12000N），工作过程中冲击较大， 设计上升、下降动作时间为3s，且交换台位置空间较大，故采 用大直径气缸（350），6内径的气管，可满足设计载荷和交换 时间的要求。机床无工作台交换时，在两位双电控电磁阀3的 控制下交换台托升缸处于下位，感应开关17有信号，工作台与 托叉分离，工作台可以进行自由的运动。
气动装置结构简单、无污染、工作速度快、动作频率高， 适宜于完成频繁起动的辅助动作，且过载时比较安全，不易发 生过载损坏机件等事故。故常用于功率要求不大、精度不太高 的中小型加工中心。
7.1.3 数控机床的压力系统
1.气、液压系统在数控机床中常用来完成如下的辅助功能 ：
1)数控机床运动部件的制动、离合器的控制、齿轮拨 叉挂挡的实现等。
2)数控机床中运动部件的平衡。如主轴箱的重力平衡 、换刀机械手的平衡等。
3)定位面的自动吹屑清理等。 4)数控机床防护罩、板、门的自动打开与关闭。 5)工作台的松开与夹紧，交换台的自动交换动作。 6)夹具的自动松开与夹紧。 7)自动换刀所需动作。
7.1.3 数控机床的压力系统
2.数控机床气动系统工作原理、结构布置及特点 数控机床气动系统的设计及布置与加工中心的类型、结构
7.1.1 压力控制系统的功能与组成
（1）气压传动的优点： 1）工作介质为空气，来源丰富、制取方便、成本低廉。 2）较好的工作环境适应性。由于气压传动以空气作为工
作介质，故能用在恶劣环境中，一些要求高净化、无污染等的 场合也适宜于气动系统的工作，且工作可靠性较好，易于实现 过载保护。
3）空气粘度很小，故其在传输过程中的能量损失较小， 节能、高效，适宜于远距离的供气和气源的集中布置。
7.1.2 压力控制系统工作原理
气、液压系统工作原理相似，但依其各自的特点，在加工 中心上的应用方面，它们具有相应的适用范围。
液压传动装置以工作压力高的油为工作介质，机械结构紧 凑、与其他传动装置相比在同等体积条件下可以产生较大的力 或力矩、动作平稳可靠、易于调节和控制、噪声较小，但需配 置液压泵和油箱，易产生渗漏和污染，故广泛用于工业型、大 中型加工中心中。
1.压力传动的特点 气压、液压传动属于流体传动的两个分支，它们分别是以
压缩空气和液压油为工作介质，来进行能量的传递和控制的传 动技术。相对于机械传动、电力传动等传动技术，气、液压传 动是新兴的工程技术。由于它们具有许多机械传动所不具有的 优点，故其发展速度较快，应用范围也越来越广，目前已广泛 应用于工程技术中的各个领域。
第7章 数控机床的控制技术与辅助系统
本章要点
数控机床的压力控制系统 数控机床可编程序控制器 数控机床的辅助系统
数控机床结构及应用
第7章 数控机床的控制技术 与辅助系统
7.1 数控机床的压力控制系统 Pressure control system of nc
machine tools
7.1.1 压力控制系统的功能与组成
7.1.3 数控机床的压力系统
（3）工作台夹紧支路 H400加工中心可交换的工作台 固定于鞍座上，由四个带定位锥的 气缸夹紧，并且为了达到拉力大于 12000N的可靠工作要求，以及受位 置结构的限制，该气缸采用了弹簧 增力结构，在气缸内径仅为φ63的 情况下就达到了设计拉力要求。
7.1.3 数控机床的压力系统
6）液压元器件易实现系列化、标准化、通用化，故可以 降低制造使用成本。
7.1.1 压力控制系统的功能与组成
2.气、液压传动发展概况及应用 机床上采用气、液压技术的方面很多，但主要是利用气、
液传动在工作中可以实现无级变速、易于实现自动化、可频 繁换向等优点。使用方面：
1）进给运动传动 2）往复直线运动 3）回转运动和仿形运动 4）辅助装置 5）静压支承
4）气压传动反应灵敏、动作迅速、易维护和调节，故比 较适宜于直接应用到自动控制的场合。
5）气动元件结构简单，制造工艺性较好，制造成本低， 使用寿命长，易于实现标准化、系列化、通用化。
7.1.1 压力控制系统的功能与组成
（2）液压传动的优点： 1）易于实现无级调速和大范围调速（100:1～2000:1）。 2）单位功率的传动装置重量轻、体积小、结构紧凑，可
、要求完成的功能等有关，结合气压传动的特点，一般在要求 力或力矩不太大的情况下采用气压传动。
H400型卧式加工中心工作功率较小、精度中等。为降低制 造成本、提高安全性、减少污染，结合气、液压传动的特点， 该加工中心的辅助动作采用以气压驱动装置为主。
H400型卧式加工中心气动系统主要包括松刀缸、双工作台 交换、工作台与鞍座之间的拉紧、工作台回转分度、分度插销 定位、刀库前后移动、主轴锥孔吹气清理等几个动作完成的气 动支路。
产生和传递较大的力和力矩。 3）惯性小、反应快、冲击小、工作平稳，易于实现高速
起动、制动和换向。 4）易控制、易调节、操纵方便，易于与电气控制相结合
，用以实现远程控制和复杂顺序控制的自动化，易于实现过载 保护。
5）液压传动具有自润滑、自冷却作用，可以减少因摩擦 和高温产生的液压元件损坏，故工作寿命较长。
