浮动油封的使用范围
浮动油封综述
螺杆输送装置 拖拉机轮轴Fra bibliotek负重轮
浮封环背部锥面角度一般为 15°或 20°设计，针对不同使用需要也有 8°或其他角度的设 计。 15°或 20°的设计可以使浮封环密封面获得较大的接触比压， 以应对较高的内部操作压力 以及阻止外界污染物侵入。8°的设计可以使浮封环密封面获得比较均匀的接触比压，适应于 存在外部压力及振动的工况。 与浮封环对应， 浮封座内腔锥面角度一般为 10°设计， 也有 12°、 15°等其他角度的设计。合理的设计可以使装配好的浮动油封在保证要求的安装间隙 A 的条 件下，浮封环密封面接触比压达到 0.4~0.6MPa 之间，适用与大多数场合的应用。并且过大 的接触比压达，会导致浮封环密封面过度发热并烧伤，甚至烧坏与之接触的橡胶 O 型圈。 为保证压缩的橡胶 O 型圈能传递足够的扭矩而不打滑，需要浮封环的背锥面与浮封座的内
锥面有较大的表面粗糙度，一般要求达到 Ra6.3~12.5μm。A 型浮动油封的浮封座有时因为 难于加工，可以使用配套的成型座套。
变速齿轮箱 浮封环密封面的设计分为平面型和球面型。 平面型较为通用。 球面型分为单球面和双球 面两种。 球面型密封面特点是接触时可确保形成闭合的圆形密封线。 实际在轴向力的作用下， 浮封环发生轻微形变，接触区域形成很窄的环面，密封可靠性高，散热性能好。并随磨损程 度的加大，浮封环继续变形，使接触面不断向内侧偏移，直到抵达密封面内径，延长了浮封 环的使用寿命。浮封环从密封面到内径的区域一般采用阶梯式、内锥面（斜面）或内球面式 设计。内锥面（斜面）或内球面式设计的好处是使润滑油通过离心力和毛细作用，进入密封 面，保证密封面的充分润滑和冷却。对于整体硬化的浮封环，理论上接触密封面可以一直向 内偏移至浮封环内径处。 球面型 平面型
减速机浮动油封用途
减速机浮动油封用途
减速机浮动油封是一种用于减速机的密封装置，其主要用途包
括以下几个方面：
1. 防止润滑油泄漏，减速机浮动油封的主要作用是防止润滑油
从减速机的轴封处泄漏出来，保持减速机内部的润滑油量稳定。
通
过浮动油封的密封作用，可以有效地防止润滑油对周围环境造成污染，同时也能保证减速机内部零部件的正常润滑。
2. 防止外部污染物进入，减速机浮动油封还可以防止外部的灰尘、水分和其他杂质进入减速机内部，从而保护减速机的轴承和齿
轮等关键零部件不受污染和腐蚀，延长了减速机的使用寿命。
3. 减少摩擦和磨损，浮动油封可以在轴封处形成一层油膜，减
少轴与油封之间的摩擦，从而减少了零部件的磨损，提高了减速机
的工作效率和稳定性。
4. 保持密封性能，减速机浮动油封可以根据轴的运动而自由浮动，从而保持了密封件与轴的良好贴合，确保了减速机的密封性能。
总之，减速机浮动油封的用途主要是确保减速机内部的润滑油不泄漏、防止外部污染物进入、减少摩擦和磨损，以及保持密封性能，从而保护减速机的正常运行和延长其使用寿命。
浮动油封的使用与维护
护 作 一 介绍 探讨 、 以期 对延 长 浮 动 油 封 的使 善还 要 靠感 性 补 偿装 置 来 完 成 。 因此 ， 必 有 要适 当考 虑感 性 补偿装 置 产 品的研 制 。 ｅ 体 积 小 、 量 轻 、 装 方 便 体 积 ． 重 安 小 、 量 轻 、 装 方 便 等 因素 ， 重 安 是用 户对 所有 机 电设 备 的共 同要 求 、 品 的 研制 是否 在 这 产 方 面有 所 突破 将直 接影 响产 品在 赢得 用 户
图 ５
３ ２浮 动 油 封 的维 护 工作 只在 设 备 上进 行 ， ． 不 必 将最 终 传动 总成 件拆 下 ， 要 将 设 备 支 但 起． 使最 终 传 动 及 其 附 件 与 地 面 脱离 接 触 ， 卸掉 轮 胎 ， 最终 传 动 ， 别 是 浮 动 油 封 附 将 特
没有 拉 伤或 划痕 可考 虑 只更 换橡 胶 圈。 ｃ 在步 骤 ２ ３中 ， 使 用 专 用 工 具 将 ． ． 应 油 封 压 人 座 孔 ． 无 专 用 工 具 ， 使 用 不 致 如 应 使 密 封件 损 坏 的安 装 工 具将 密封 压 人 ， 得 不 用 敲 击 密封 环 的方 法 将 密 封 打 人座 孔 。 ｄ 在 机 修工 作 中发 现 ， 人 在 装 浮 动 有
矽
＝、 、
枷 廖
违
一
，
浮 动 油 封 的 使 用 与 维 护
浮动油封
浮动油封浮动油封常用于工程机械行走部分的行星减速器,对该部件端面进行动态密封.由于其可靠性高,近几年也用作挖泥船斗轮输出轴的动态密封.此类密封属于机械密封,一般由铁合金材料的浮环及配套的丁腈橡胶O形密封圈组成.浮环成对使用,一个随旋转部件转动,一个相对静止.浮动油封的密封原理是:两个浮环靠O形密封圈受轴向压缩后的变形,产生对浮环密封端面的压紧力.随着密封端面的均匀磨损,这种由O形密封圈储存的弹性能量逐步释放,从而起到轴向补偿作用.在设定的时间内密封面能保持良好的贴合,一般密封寿命在4000h以上.浮动油封是一种特殊型式的机械密封,是为适应恶劣的工作环境而发展起来的一种紧凑型的机械密封方式,它具有抗污染能力强,耐磨,耐冲击,工作可靠,端面磨损自动补偿,结构简单等优点,在工程机械产品上应用最为普遍,在各种输送机,砂处理设备,混凝土设备上也应用广泛.目前在煤矿机械上主要用于刮板输送机的链轮,减速器以及采煤机的传动机构和摇臂,滚筒等处.此类密封产品在工程机械设备应用较为普遍和成熟,但在其他行业由于用量少,缺乏基础理论数据和使用经验,使用过程中失效现象较为普遍,难以达到预期效果.性质：非接触式密封的一种。
结构特点及其密封原理如图所示，浮环与转动轴之间保持一定的间隙，可以自由浮动，但不能与转轴一起转动，只能作径向滑移浮动，并在重力作用下与轴中心保持一定的偏心。
当转轴转动时，从浮动油封外界输入密封液（常采用油液）在转轴与浮环的间隙处形成油膜。
因受轴转动时产生油楔动力的作用，使油膜内保有一定的油膜压力，使浮环能自动维持与轴中心“对中”，从而使间隙量大大减小，有效地实现了对流体介质泄漏的密封。
其优点是密封性能稳定，可靠，寿命长；密封的工作参数范围较宽（工作压力可达30兆帕，工作温度为-100～200℃）；特别适合对离心式压缩机中气体介质的密封，还可实现对大气环境不泄漏，适宜易燃、易爆、有毒、贵重气体介质的密封。
缺点是浮环加工要求高，需要专门的密封油系统；存在较多的内部泄漏，但本质上仍属内部循环性质的泄漏，这与机械密封的泄漏有质的区别。
浮动油封工作原理
浮动油封工作原理
浮动油封是一种机械密封装置，主要用于旋转轴与静止零部件之间的密封。
其工作原理是利用油封的弹性材料和润滑油的润滑作用，阻止外界尘土、水分和污染物进入封闭设备内部，并保持设备内润滑油的正常使用。
油封的结构中，大多数采用渐进式唇形结构，可以最大限度地减小摩擦力，降低磨损。
其基本构成包括油封套、压板、弹簧和唇形密封圈等几个部分。
工作时，润滑油经过油封套的管道进入密封圈内，同时油封套与轴颈之间形成的微小空隙使得润滑油在高速运动时产生压力，从而将油封唇形圈向轴颈端面方向压紧，形成有效的密封。
浮动油封与传统油封的不同之处在于，它可以自由浮动。
当轴颈旋转时，由于离心力和惯性力的作用，轴颈会在油封套内偏移，而浮动油封可以自适应地跟随轴颈的偏移，减小了磨损程度，延长了密封件的使用寿命。
总之，浮动油封工作原理是利用弹性材料和润滑油的协同作用，在保证设备内部润滑油正常使用的同时，有效地防止尘土、水分和污染物进入机器内部，以起到保护设备和延长使用寿命的作用。

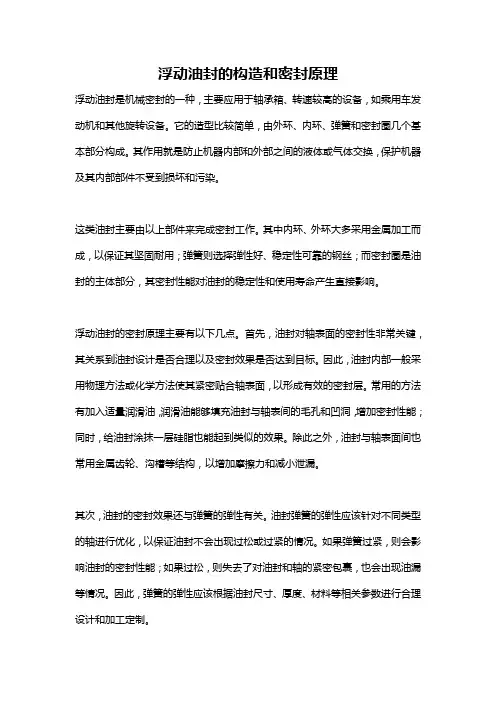

浮动油封的构造和密封原理
浮动油封的构造和密封原理浮动油封是机械密封的一种，主要应用于轴承箱、转速较高的设备，如乘用车发动机和其他旋转设备。
它的造型比较简单，由外环、内环、弹簧和密封圈几个基本部分构成。
其作用就是防止机器内部和外部之间的液体或气体交换，保护机器及其内部部件不受到损坏和污染。
这类油封主要由以上部件来完成密封工作。
其中内环、外环大多采用金属加工而成，以保证其坚固耐用；弹簧则选择弹性好、稳定性可靠的钢丝；而密封圈是油封的主体部分，其密封性能对油封的稳定性和使用寿命产生直接影响。
浮动油封的密封原理主要有以下几点。
首先，油封对轴表面的密封性非常关键，其关系到油封设计是否合理以及密封效果是否达到目标。
因此，油封内部一般采用物理方法或化学方法使其紧密贴合轴表面，以形成有效的密封层。
常用的方法有加入适量润滑油，润滑油能够填充油封与轴表间的毛孔和凹洞，增加密封性能；同时，给油封涂抹一层硅脂也能起到类似的效果。
除此之外，油封与轴表面间也常用金属齿轮、沟槽等结构，以增加摩擦力和减小泄漏。
其次，油封的密封效果还与弹簧的弹性有关。
油封弹簧的弹性应该针对不同类型的轴进行优化，以保证油封不会出现过松或过紧的情况。
如果弹簧过紧，则会影响油封的密封性能；如果过松，则失去了对油封和轴的紧密包裹，也会出现油漏等情况。
因此，弹簧的弹性应该根据油封尺寸、厚度、材料等相关参数进行合理设计和加工定制。
最后，油封密封层与轴表面的摩擦力也会对密封性产生影响。
有些机器的轴表面粗糙不平，这时候就需要采用模压式油封。
这种油封的外环和内环上各安装有一个压模，这样当轴旋转时，模块与轴表面摩擦带动油封旋转，从而提高了密封性。
不过，这种油封的缺点是噪音比较大，密封效果也比较难保证。
总之，浮动油封的密封原理涉及很多方面，只有在以上各个环节都保证得当时，油封才能真正发挥其作用，达到长期、可靠、稳定的密封效果。
分体式浮动油封的作用
分体式浮动油封的作用
分体式浮动油封是工程机械中一种常见的密封元件，它在机械设备中发挥着重要的作用。
本文将从减少摩擦、防止润滑油泄漏和防止污染三个方面来详细介绍分体式浮动油封的作用。
分体式浮动油封能够有效减少机械设备中的摩擦。
在机械设备运转时，各个部件之间会产生不可避免的摩擦，长时间的摩擦会导致设备的磨损和损坏。
而分体式浮动油封通过有效地隔离机械部件，减少了直接接触和摩擦，从而降低了机械设备的磨损程度，延长了设备的使用寿命。
分体式浮动油封还能够防止润滑油泄漏。
在机械设备中，润滑油的使用是非常重要的，它能够减少部件之间的摩擦，降低能量损耗，保护机械设备的正常运转。
然而，如果没有合适的密封措施，润滑油很容易泄漏，导致机械设备无法正常运转。
而分体式浮动油封就能够有效地解决这个问题，它通过与设备的配合部件产生压力，形成一个密封空间，阻止润滑油的泄漏，保持机械设备的良好润滑状态。
分体式浮动油封还能够防止污染。
在工程机械的工作环境中，存在着大量的灰尘、泥沙等杂质，如果这些杂质进入到机械设备中，会严重影响设备的正常运转，甚至导致故障。
而分体式浮动油封通过其独特的结构设计，能够有效地阻止灰尘和杂质的进入，保护机械
设备的内部免受污染，确保设备的正常工作。
分体式浮动油封在工程机械中具有重要的作用。
它通过减少摩擦、防止润滑油泄漏和防止污染，保护机械设备的正常运转，延长设备的使用寿命。
因此，在工程机械的设计和制造中，合理选择和使用分体式浮动油封是非常重要的，它能够提高机械设备的性能和可靠性，为工程机械的发展和应用提供有力的支持。
do型浮动油封参数
do型浮动油封参数DO型浮动油封是一种用于密封液体介质、防止液体泄漏的机械密封装置。
在实际使用中，工程师需要根据具体情况选择合适的DO型浮动油封参数，以确保其性能和使用寿命。
下面，将从选择合适的DO型浮动油封、安装及维护等方面进行详细阐述。
一、选择合适的DO型浮动油封参数1、轴尺寸：DO型浮动油封的轴尺寸应与设备的轴尺寸相符，以确保密封件与轴之间有足够的接触面积。
2、环境温度：DO型浮动油封使用环境的温度也是选择参数的重要考虑因素。
一般情况下，油封适用的温度范围在-40℃~+120℃之间。
3、液压压力：DO型浮动油封要能够承受液压系统的压力，因此在选择时必须考虑液压压力的大小。
4、液体介质的性质：液体介质的性质也是选择DO型浮动油封参数的重要因素之一。
油封材料必须能耐受液体介质的腐蚀、磨损和高温等因素的影响。
二、安装DO型浮动油封1、将油封放在轴承座上，安装时应尽量避免在密封件与轴承之间产生摩擦，并将其固定在轴承座上。
2、将挡圈固定在轴上，并确保挡圈与轴之间有适当的间隙。
3、安装杆状密封件，注意检查密封件和轴之间的间隙，应适当增加油封和轴之间的面积，以确保密封性能。
4、安装固定环，确定其与轴之间的间隙是适当的，并将其固定在轴承座上。
三、维护DO型浮动油封1、定期更换润滑油，清洗油封材料，以保证油封性能的稳定。
2、检查油封材料的磨损程度，若出现明显的磨损应及时更换。
3、检查密封件的压紧力是否适当，如压紧力过小，应调整密封件的压紧力以确保密封性。
4、检查油封材料是否出现裂纹、变形等问题，若出现问题应即时进行更换。
在实际使用中，选择合适的DO型浮动油封参数、正确安装和维护都是确保油封性能和使用寿命的关键环节。
通过严格执行上述操作规程，可大幅提高机器设备的性能和使用寿命，实现高效率生产。
浮动油封安装要求标准
浮动油封安装要求标准浮动油封是一种广泛应用于机械工业的密封件，可以有效地防止润滑油的泄漏。
为了确保浮动油封在运行中具有良好的密封性能和使用寿命，以下是关于浮动油封安装的要求标准。
材质符合要求浮动油封的材质应符合机械设计要求，一般采用耐高温、耐磨损、抗老化性能好的材料制造。
常见的材质有丁腈橡胶、氟橡胶、硅橡胶等。
在选择材质时，应考虑油封的工作环境和使用寿命要求。
尺寸精度高浮动油封的尺寸精度对密封性能和使用寿命有很大影响。
安装时，应确保浮动油封的内外径尺寸和圆度符合机械设计要求。
一般情况下，浮动油封的内径与轴颈的配合间隙应控制在0.1~0.2mm之间，外径与壳体的配合间隙应控制在0.2~0.3mm之间。
表面光滑浮动油封的表面应光滑，无毛刺、划痕、裂纹等缺陷。
安装前，应对浮动油封的表面进行仔细检查，如有缺陷应及时处理。
此外，安装时应注意避免将杂质或异物带入浮动油封的密封面，以免影响密封效果。
安装正确浮动油封的安装步骤和注意事项应严格按照机械设计要求进行。
在安装过程中，应注意以下几点：a) 确保浮动油封的内外径尺寸和圆度符合要求；b) 检查轴颈和壳体的表面光滑度，确保符合要求；c) 将浮动油封平稳地压入轴颈和壳体之间，确保接触面完全贴合；d) 用紧固件将浮动油封固定在轴颈和壳体上，紧固力矩应适中。
保持弹性浮动油封在运行过程中需要保持一定的弹性，以适应轴颈和壳体的变形。
因此，在安装时应注意不要过度拉伸或压缩浮动油封，以免影响其弹性性能。
同时，应定期检查浮动油封的弹性性能是否良好，如有问题应及时更换。
紧固件紧固浮动油封安装完成后，应使用合适的紧固件将其固定在轴颈和壳体上。
紧固件的选择应符合机械设计要求，紧固力矩应适中，确保浮动油封安装牢固、不会脱落。
同时，应注意避免紧固件过度紧固导致浮动油封受损。
调整间隙浮动油封安装完成后，应进行间隙调整。
一般情况下，浮动油封与轴颈和壳体之间的间隙应控制在0.2~0.3mm之间。
浮动油封学习资料
1.支重轮 2.轴 3.轴座 4.衬套 5.销 6.金属浮环 7.O型圈 8.O型圈 9.螺塞 10.螺栓 11.垫圈
3、密封原理
如图所示：金属浮环、O型圈、浮封座共6 部分组成该密封系统，共有5处密封要求。
DO型浮动油封安装示意图
密封原理
所以在安装的同时我们也要注意保持O型圈表面 清洁，不被磨损或划伤。
5.6间隙S
� 间隙S决定了金属浮环的安装位置和O型圈 所受压力，间接决定密封面接触压力，既最 佳轴向载荷。
� 在设备运行中，当持续运转的圆周线速超过 3m/s时，原先的标准间隙必须增加，以减 少O型圈的变形，即降低密封面上的初始压 力
O型圈在浮封座、浮封环形成的锥形密 封腔内受压缩引起弹性变形。产生垂直于浮 封座紧固锥面的弹力F1和垂直于浮封环紧 固锥面的弹力F2，弹力F2分解为轴向分力 f1和径向分力f2。
如上图所示：弹力F1使O型圈与浮封座 紧固锥面紧密接触实现B处密封，弹力F2使 O型圈与浮封环紧固锥面紧密接触实现C处 密封，轴向分力f1使两金属浮环密封面紧密 接触，实现A处密封，最终实现整个密封系 统的5处密封要求。
DO型浮动油封金属浮环轴向截 面呈马鞍形，配套O型橡胶圈。
DF型浮动油封金属浮环轴向截 面呈L形，配套的橡胶圈轴向截面 近似菱形（如下图所示）。
1.1浮动油封主要结构
★DO型浮动油封
★DF型浮动油封
2、应用
浮动油封具有耐磨、耐冲击、结构简单可 靠，磨损自动补偿等优点，同时能够有效的补 偿轴的偏心和动态工作状态下的径向跳动。
上海武格密封材料有限公司 Woogor Sealing Materials Co.,Ltd
&
浮动油封的常规型号
浮动油封的常规型号1,浮动油封常用于工程机械行走部分的行星减速器,对该部件端面进行动态密封.由于其可靠性高,近几年也用作挖泥船斗轮输出轴的动态密封.此类密封属于机械密封,一般由铁合金材料的浮环及配套的丁腈橡胶O形密封圈组成(图1).浮环成对使用,一个随旋转部件转动,一个相对静止.浮动油封的密封原理是:两个浮环靠O形密封圈受轴向压缩后的变形,产生对浮环密封端面的压紧力.随着密封端面的均匀磨损,这种由O形密封圈储存的弹性能量逐步释放,从而起到轴向补偿作用.在设定的时间内密封面能保持良好的贴合,一般密封寿命在4000h以上.2,产品型号浮封环胶圈组合尺寸DO DI HI D D1 DN HITQ0380 50.60 38.00 10.60 41.00 6.00 54.2 23.7TQ0430 58.00 43.00 12.00 46.00 7.20 62.6 25.6TQ0450 58.00 45.00 10.50 48.40 6.00 61.6 22.35TQ0480 62.00 48.00 12.20 52.00 7.60 68.7 27.3TQ0510 65.00 51.00 13.50 55.50 6.00 68.6 27.2TQ0540 68.00 54.00 12.20 58.40 6.90 72.8 24.7TQ0560 70.00 56.00 12.50 60.80 7.60 76.3 27.1TQ0580 74.30 58.00 14.50 61.00 8.00 79.7 30.6TQ0635 82.50 63.50 16.00 66.00 9.50 87.2 35TQ0640 78.00 64.00 12.60 67.00 8.00 85 27TQ0690 84.00 68.80 12.20 73.50 7.80 89.8 26.3TQ0710 90.00 71.70 14.50 76.50 9.00 95.6 32.7TQ0730 92.00 73.00 16.00 76.00 9.50 96.9 34TQ0733 88.30 73.30 10.00 77.00 6.00 90.7 21.6TQ0737 86.80 73.70 10.75 75.80 7.00 91.9 23.8TQ0770 93.30 77.00 14.50 80.00 9.30 101.05 32.7TQ0775 92.00 77.50 8.00 75.80 7.00 97.05 19.71TQ0810 100.00 80.00 14.50 86.00 9.20 105.47 32.53TQ0905 109.60 90.50 16.00 93.00 9.50 114.5 34.32TQ0920 109.00 92.00 11.00 96.00 7.00 114.55 25.21TQ0935 107.00 93.50 11.00 96.00 7.00 112.53 23.54TQ0950 114.00 95.00 16.00 99.00 9.50 119.97 34.26TQ1000 119.00 100.00 16.00 102.00 9.40 125.2 34.2TQ1010 120.00 101.00 15.10 106.50 9.00 125.2 32.53TQ1020 122.00 102.30 16.50 106.00 10.50 127.83 36.6TQ1039 117.00 104.00 10.70 105.00 7.00 122.31 22.5TQ1042 121.00 104.20 11.70 110.00 7.00 126.47 24.8TQ1090 132.20 109.00 16.00 117.00 9.40 137.31 33.34TQ1100 128.00 110.00 15.80 112.00 9.60 133.21 33.58TQ1150 137.00 114.00 15.50 123.00 9.00 142.63 32.25TQ1180 140.00 118.00 14.90 123.00 9.00 145.98 30.8TQ1240 141.20 124.00 11.00 130.00 7.00 146.07 24.71TQ1250 144.00 125.00 16.30 128.50 9.50 148.99 34.31TQ1270 145.00 127.00 15.50 129.00 9.00 150.94 33.42 TQ1300 151.00 130.00 16.00 137.00 9.20 157.37 30.05 TQ1370 153.20 137.00 15.30 139.00 9.60 163.82 32.87 TQ1420 156.00 142.00 12.50 142.50 6.20 160.45 25.56 TQ1430 157.50 143.00 12.70 142.50 6.20 161.06 25.4 TQ1460 172.00 146.00 19.00 147.30 12.70 177.23 42.04 TQ1480 170.80 148.50 15.75 155.00 9.30 176.74 34.51 TQ1540 168.20 154.00 13.00 154.30 6.30 171.57 26 TQ1600 180.00 160.00 16.00 166.00 9.00 186.23 32 TQ1630 191.00 163.00 19.00 167.00 12.70 197.62 42.03 TQ1635 191.00 163.00 23.00 167.50 12.70 197.58 50.1 TQ1785 200.50 178.50 19.00 184.00 9.50 204.32 38.00 TQ1820 210.00 182.00 19.00 184.00 12.70 216.89 40.75 TQ1821 210.00 182.00 23.00 184.00 12.70 216.1 50.75 TQ1900 216.00 190.00 23.00 198.00 12.00 224.96 49.26 TQ1920 215.00 192.00 17.00 194.50 10.30 220.56 37.83 TQ2045 226.50 204.50 15.00 210.00 9.50 231.68 33.9 TQ2050 227.00 205.00 15.00 210.00 9.50 231.68 34.1 TQ2090 234.00 209.00 21.00 215.00 13.00 243.25 45.49 TQ2200 246.00 220.00 18.00 229.00 10.00 250.54 37.69 TQ2215 241.50 221.50 12.50 228.50 7.80 245.20 26.40 TQ2225 246.00 222.50 18.00 229.00 10.00 249.66 41.56 TQ2240 251.70 224.60 19.00 226.00 12.50 258.92 41.24 TQ2250 252.00 225.00 20.00 230.00 12.00 258.62 42.59 TQ2280 260.00 227.70 19.00 240.00 11.50 266.22 41.23 TQ2300 260.00 230.00 18.00 242.00 11.00 265.29 39.15 TQ2310 260.00 231.00 19.50 237.00 13.00 265.86 43.16 TQ2350 258.00 235.00 17.00 242.00 11.00 265.48 36.51 TQ2390 268.50 239.00 21.00 248.50 12.00 275.4 44.08 TQ2400 267.00 240.00 21.00 248.50 12.00 274.57 45.53 TQ2500 277.40 250.00 21.50 254.00 12.70 285.31 44.39 TQ2505 272.40 250.00 21.60 277.98 43.32TQ2560 279.00 256.00 18.00 262.00 10.00 286.5 38.9 TQ2600 288.00 260.00 20.50 266.00 12.00 294.35 43.03 TQ2645 293.00 265.00 23.00 265.00 12.70 299.19 49.8 TQ2650 293.00 265.00 19.00 265.00 12.70 298.91 40.74 TQ2730 300.00 273.00 19.00 276.00 12.70 306.93 41.23 TQ2750 303.00 275.00 19.00 276.00 12.70 308.81 40.61 TQ2780 309.50 278.00 20.00 284.00 12.50 315.76 43.53 TQ3000 328.00 298.00 21.00 298.00 12.20 333.05 44.74 TQ3180 346.50 318.00 19.00 318.00 12.70 352.62 41.03 TQ3185 346.40 318.50 23.00 313.50 12.70 353.00 50.45 TQ3187 347.00 318.70 23.00 317.00 12.00 353.58 50.72 TQ3400 368.00 338.00 20.00 345.00 12.00 375.16 43.71TQ3510 375.00 351.00 19.00 355.00 12.50 386.44 42.29 TQ3560 381.50 356.00 19.00 355.30 12.70 389.3 41.97 TQ3660 394.00 366.00 19.00 364.00 12.70 400.77 39.82 TQ3800 405.00 380.00 20.00 378.00 12.00 411.94 42.08 TQ3870 415.00 387.00 19.00 387.00 12.70 420.72 42.44 TQ4290 457.20 429.20 19.00 420.00 12.70 464.93 40.83 TQ4310 456.50 431.00 19.00 423.70 12.50 462.8 40.23 TQ4600 490.00 460.00 21.00 460.00 12.70 499.28 46.94 TQ5000 527.00 500.00 21.70 502.00 12.70 534.09 48.56 TQ5050 533.40 505.00 21.80 493.00 12.70 539.37 47.54 TQ5060 534.00 506.00 22.00 497.50 12.70 539.94 48.83 TQ5080 548.00 508.00 30.00 510.50 18.00 554.41 63.88 TQ6667 700.00 666.70 22.50 660.00 12.70 706.12 49.23 TQ0690A 84.00 69.00 12.00 74.50 7.45 89.7 25.4TQ0710B 84.00 71.00 10.00 72.40 6.60 88.2 21.3TQ0770A 87.00 77.00 7.00 78.00 4.30 90.92 14.25TQ0900A 105.00 90.00 13.00 92.50 6.30 108.28 26.18 TQ0900B 109.50 90.00 15.90 93.00 9.50 113.81 34.32 TQ1020B 118.00 102.00 13.80 106.50 8.60 124.29 29.38 TQ1020C 122.00 102.30 16.50 106.00 10.00 126.8 36.13 TQ1100A 128.00 110.00 16.00 114.00 9.00 134.4 33TQ1100B 126.70 109.00 16.00 113.00 10.00 134.67 35.54 TQ1270A 146.50 127.00 16.00 128.00 9.50 151.62 34.34 TQ1270B 141.00 127.00 12.90 127.50 6.20 144.19 25.8 TQ1300A 152.00 130.00 19.00 134.00 11.20 159.09 41.85 TQ1540B 178.00 154.00 17.00 160.00 9.50 181.35 35.83 TQ1540C 173.50 154.00 16.00 156.00 9.50 178.31 33.74 TQ1920B 215.00 192.00 17.00 194.50 10.30 222.78 35.51 TQ2230A 251.50 223.00 19.00 225.00 12.70 258.09 41.13 TQ2230B 251.00 223.40 23.20 225.00 12.70 257.71 51.03 TQ2230C 245.00 223.00 17.80 N/A N/A N/A N/ATQ2560A 288.40 256.00 12.00 270.00 12.00 294.96 43.71 TQ3000A 328.00 299.00 20.00 304.50 12.00 333.89 40.03 TQ3000B 328.00 298.00 21.00 301.00 12.50 332.99 45.99 TQ3000C 328.00 294.00 20.00 301.00 12.50 333.49 43.97 TQ3400B 370.00 340.00 20.00 345.00 12.00 375.68 42.68 TQ3660A 394.00 366.00 19.00 363.50 12.62 399.96 43.13 TQ2050N 227.00 205.00 15.00 210.00 9.50 232.1 33.09 TQ2605N 281.50 260.50 15.00 245.00 11.00 N/A N/A TQ3190N 341.00 319.00 18.50 294.50 10.30 347.46 40.03 SE042 58.00 45.00 10.50 48.50 6.30 62.21 21.94SE045 62.00 48.00 12.50 52.20 7.60 68.5 26.25SE053 70.00 56.00 12.50 60.00 7.60 76.53 27.16SE055 75.00 58.00 13.50 62.00 8.50 79.52 29.37SE061 78.00 64.00 12.50 64.50 8.00 85.84 26.63SE063 85.00 66.00 14.00 71.00 9.00 90.72 30.03SE068 90.00 70.00 13.70 76.00 9.30 96.14 29.44SE070 92.00 73.00 15.90 76.40 9.40 96.46 33.99SE077 100.00 80.00 14.50 86.00 9.00 105.27 31.54 SE087SE097 199.00 100.00 15.90 103.00 9.40 123.42 34.2 SE099 122.00 102.00 16.00 107.00 9.60 125.97 35.76 SE107 128.00 110.00 15.80 112.00 9.60 133.21 33.58 SE123 145.00 127.00 15.50 129.00 9.00 150.87 33.89 SE126 152.00 130.70 18.50 135.00 11.10 159.59 39.26 SE147 172.00 150.00 19.50 155.00 11.40 180.42 43.46 SE151 168.40 154.00 10.50 154.00 6.20 171.6 21.7。
浮动油封的使用分析
（酬ｉａｋｏｕ Ｃ０．，Ｉ土ｄ，Ｈｅｂｅｉ蛳ｉａｋ０１１ Ｙａｎａ ＧａｎｇＩｅＩ Ｇ０ａｌ Ｍｉｎｉｎｇ Ｍａｃｌｌｉｎｅｒｙ
０７５０２５，Ｃｌｌｉｍ）
Ａ鼬嘣：ｎｏａｔｉｎｇ ｓｅａ：ｌｓ啪ａ印ｅｃｉａｌｆｏｍ ０ｆ嗍小肌ｉｃａｌ孵ａｌｓ．１ｈｉｓ ｐａｐｅｌ‘砌ｙ嘲ｎｌｅ ｃａｌｌｓｅ ｏｆ岫ｉｔห้องสมุดไป่ตู้ａｌ蹦眦０ｆｔｌＩｅ ８ｅａｌ“ｄｉｓｃＩｌ嗍ｈｏｗｔｏ
转式铁谱仪的这种性质为等几率沉积。 ６结论
（１）由于磁场力在磨屑的受力中占主要的成分， 而非铁磁性磨屑不受磁场力的作用，因此，在谱片上 非铁磁性磨屑的沉积距离远大于铁磁性磨屑在谱片上 的沉积距离。
（２）磨屑在谱片上的沉积位置与磨屑尺寸的平方 成反比，即大磨屑主要沉积在内圈的内侧；从内圈到 中圈、外圈依次沉积的磨屑尺寸逐渐变小。铁磁性磨 屑主要依靠磁场力使其沉积；非铁磁性及非金属磨屑 主要依靠其本身的重力使其沉积。
Ｂｒ，％警，警；
制谱参数：反映制谱规范，如：油样浓度稀释 比，油样粘度稀释比，艿，∞；
油液参数：反映油液的物理特性，如：叩，Ｐ？； 特征参数：反映磨屑的有关特征，如：Ｄ，Ｐｐ，
形状参数； 位置参数：反映磨屑在谱片上油样中的分布情
况，如：％。 据以上的分析可得以下结论：利用旋转式铁谱仪 对油样制谱时，在制谱参数、油液参数、结构参数一 定的情况下，对于具有相同特征参数和位置参数的磨 屑，在谱片上的沉积位置距谱片中心的距离是相同 的，而且在以谱片中心为圆心，以磨屑距谱片中心的 距离为半径的圆周上各点的沉积概率是相同的，称旋
的组成部分，其几何尺寸精度及回转 精度至关重要：腔型作用是通过使０
形圈变形达到实现密封的同时产生 轴向压力使浮封环密封面接触，其几
何尺寸直接影响到Ｏ形圈的变形情
浮动油封综述
锥面有较大的表面粗糙度，一般要求达到 Ra6.3~12.5μm。A 型浮动油封的浮封座有时因为 难于加工，可以使用配套的成型座套。
变速齿轮箱 浮封环密封面的设计分为平面型和球面型。 平面型较为通用。 球面型分为单球面和双球 面两种。 球面型密封面特点是接触时可确保形成闭合的圆形密封线。 实际在轴向力的作用下， 浮封环发生轻微形变，接触区域形成很窄的环面，密封可靠性高，散热性能好。并随磨损程 度的加大，浮封环继续变形，使接触面不断向内侧偏移，直到抵达密封面内径，延长了浮封 环的使用寿命。浮封环从密封面到内径的区域一般采用阶梯式、内锥面（斜面）或内球面式 设计。内锥面（斜面）或内球面式设计的好处是使润滑油通过离心力和毛细作用，进入密封 面，保证密封面的充分润滑和冷却。对于整体硬化的浮封环，理论上接触密封面可以一直向 内偏移至浮封环内径处。 球面型 平面型
浮动油封的概述 浮动油封诞生于上世纪五十年代后期， 最初用来取代推土机底盘上的橡胶油封。 原用的 橡胶油封因为泥沙的浸泡、磨损和腐蚀，损坏的非常快。而浮动油封是针对这样恶劣的工作 环境而设计的一种结构紧凑的机械密封装置，能够在防止润滑油外泄的同时阻止外部泥水、 沙土等污染物侵入设备内部。其结构简单，耐污、耐磨、耐振动、窜动、摆动和冲击，工作 可靠，使用寿命长，维护方便，现在已广泛使用在各种工程机械及矿山机械上。 可用于：滚筒、齿轮减速、履带式车辆的前怠轮及后驱动；轮式拖拉机、分级机、铲机、 耕地机、挖沟机及平土机；越野卡车、钻机、液压挖掘机、输送机、混凝土搅拌机、沥青厂、采 矿设备、破碎机械、割草机及干草打包机 浮动油封的工作原理 浮动油封的结构一般由一对耐磨的金属环——浮封环和一对橡胶圈组成， 装配在专用密 封腔体——浮封座内使用。浮封环是动密封的主体元件，相互对合并相对旋转摩擦。橡胶圈 装配与浮封环背部与浮封座之间， 将浮封环精确定位在浮封座内。 橡胶圈不仅为辅助静密封 元件，而且对浮封环产生轴向和径向的作用力。径向作用力起到向浮封环传递扭矩的作用， 轴向作用力对浮封环提供必须的密封补偿力， 由于其弹性补偿范围大， 可以忽略一定的装配 误差，在设备发生振动、窜动、摆动时，能保持金属环密封面的有效贴合，达到浮动密封的 效果。 浮封座 浮封座内腔锥面角度 橡胶圈
解析浮动油封在矿业机械减速机中的运用
解析浮动油封在矿业机械减速机中的运用摘要：机械端面密封虽然在设计和使用过程中较为复杂，但其密封效果及恶劣的工作环境超强适应能力是其它密封不能替代的。
此装配浮动油封的方法，经过实际应用和实践证明，操作简单，使用方便，效果较好。
通过对选型、设计、制造、装配各环节进行有效控制，浮动油封的特长得到最大程度的发挥，保证良好的密封性能和较长的使用寿命。
关键词：密封；浮动油封；减速机；装配工艺0 引言矿业机械需要在粉尘、沙子、泥浆、岩石、泥土等磨损介质所构成的恶劣环境和极端工况下运行，对密封系统耐磨性要求极高。
需要对行星齿轮组、轴承、齿轮等高质量的零配件提供足够的保护，以防止破坏性介质的侵入。
浮动油封即是为适应恶劣工况而发展起来的一种紧凑型的机械密封方式，它是浮动密封的俗称，属于动密封中机械端面密封的一种。
与其它的密封相比，浮动油封具有结构简单、耐磨、耐冲击、防渗漏、抗污染、端面磨损自动补偿等优点，在多煤粉、泥沙、水气等恶劣的工作环境下具有超强的密封性能。
因此，我司将浮动油封应用于矿用液压挖掘机行走减速机和矿用自卸车轮边减速机中，对该部位回转端面进行动态密封。
同时它又属于易损消耗件，更换的次数也比较多。
因此，浮动油封使用合理的装配工具和采用正确的装配方法，将直接关系到整台矿业机械使用寿命的长短和功用的持续发挥。
1 结构和材料以我司使用的德国格茨GOETZE品牌的浮动油封为例，最常见的浮动密封设计方案就是O形圈设计。
如图1所示，这种设计由结构对称的两个类锥形截面的密封环和两个O形圈组成。
图1 浮动油封截面密封环对材料的两大主要要求就是耐磨和耐腐蚀。
密封环一般采用适用于恶劣作业条件的高铬钼合金等合金铸铁材料，它具有耐磨、耐腐蚀、硬度高的特性。
标准的高性能材料Duronit在铸铁密封市场很常见。
这种含有细石墨的莱氏体铸铁能够将完美的耐磨性与良好的润磨性能结合了起来。
O形圈橡胶材料最为重要的标准就是高耐热和低压变。
一般采用丁晴橡胶即可满足使用要求。
浮动油封的设计
浮动油封的设计浮动油封由两个相同的金属环及两个橡胶环组成，其工作原理就是一对橡胶环在金属环的支撑下与腔体形成一个封闭的空间（但不与轴接触），旋转时金属环的两个经过研磨的表面紧密配合并相对滑动，一方面保证运转良好，另一方面有效封隔外界的灰尘、水、污泥等，保护内部的润滑油脂不泄露，如图1。
图 1优点：设计可靠有效的封隔外界的灰尘、水、泥污并保护内部的润滑油和润滑脂成本低、效率高安装定位简单更长的使用寿命自动补偿轴的偏心适用场合：浮动油封用途广泛，通常被推荐使用于速度慢的、对润滑可靠性和寿命要求高的场合。
例如它能用于：矿山设备：重型卡车、电铲、钻机、采煤机、刮板输送机、筛选机、破碎机工程机械：液压挖掘机、推土机农用机械：轮式拖拉机、耕地机、挖沟机、割草机圆周线速度：连续工作3m/s；短时间4m/s可承受的压力：连续工作2bar；短时间3bar安装指导：确保能长时间的使用最重要的是拆封组件时，应仔细并小心安装。
密封件必须精确安装使载荷均匀、工作位置正常，以确保性能良好。
用户应按照给出的尺寸正确设计、加工密封件的腔体，腔体表面必须无缺口、毛刺、坑点或任何其他工艺缺陷。
与密封环接触的表面的粗糙度必须在Ra4.0到Ra6.5之间。
对于特殊用途，粗糙度可能最大需要达到Ra10。
安装a）彻底清晰腔体及密封件，清除油、灰尘、油脂、金属屑之类残留物。
b）只能在安装前从包装内取出密封件，这样可以防止研磨面的损坏。
c）确认橡胶环贴紧金属环的内侧边缘。
d）在腔体内安装半个密封件（橡胶环及金属环），然后检查密封件的位置，橡胶环必须平行于腔体的底部。
e）安装好这半个密封后，采用无棉绒的抹布擦净这两个金属表面，在密封表面上施加一层薄薄的油膜（内部使用的油），注意只润滑密封表面。
f）装上另一半后，检查储存是否是符合规定。
只能使用新的密封组件决不能把半个新密封件与半个旧密封件安装在一起使用，即使旧密封件看起来仍处与良好状况。
使用标准密封件，推荐使用SAE10W到SAE90W润滑油。
