《液压》第二章 液压油液

14
6）选用合适的液压油品种。 机械油最为普遍，选用石油基液压油和难燃液压油可参照 图2-3
15
16
第二节 液压油液的污染及其控制
第二节 液压油液的污染及其控制 污染原因 工作介质遭受的原因是多方面的，首先是液压装置组装时留 下的污染物，主要指切屑、毛刺、型砂、磨粒、焊渣、铁锈 等；其次是从环境混入的污染物，如空气、尘埃、水滴等； 在工作中产生的污染物，如金属微粒、锈斑、涂料和密封件 的剥离片、水分、气泡等。 污染度的等级 工作介质的污染度是指单位体积工作介质中固体颗粒污染物 的含量，即工作介质中所含固体颗粒的浓度。为了定量地描 述和评价工作介质的污染程度，制定了污染度的等级标准。 国际标准ISO4406-1999污染度等级标准。
液体如果混有气泡时，K值将大大减小。
5
（三）粘性 1、粘性的概念 液体在外力作用下流动（或有流动趋势）时，分子间的内聚 力要阻止分子相对运动而产生的一种内摩擦力，这种现象叫做 液体的粘性。 液体只有在流动（或有流动趋势）时才会呈现出粘性，静止 液体是不呈现粘性的。粘性使流动液体内部各处速度不相等。 由于粘性使流动的液体内部各处的速度不相等。 例如： 图2-1
(8) 流动点和凝固点低，闪点和燃点高；
(9) 对人体无害，成本低。
12
四 液压油液的选用
选用液压油考虑的重要因素是粘度，粘度大，液压传动流的压 力损失和发热大，使系统效率下降，粘度太小，泄漏增大也影 响系统效率。通常按以下几方面选用： 1） 按工作机械的不同要求选用 精密机械与一般机械对粘度的要求不同，精密机械宜选用较 低粘度的液压油。 2） 按液压泵的类型选用 在液压系统所有元件中，液压泵的工作条件最为严峻，不但 压力高、转速高和温度高，而且工作介质在被液压泵吸入和压 出时要受到剪切作用，所以一般要根据液压泵的要求来确定介 质的粘度。见推荐表。
13
3） 按工作压力选用 压力较高的场合，为防泄漏宜选用粘度较 高的油液，如工程机械；压力较低的场合，为 防压力损失，宜选用粘度较低的油液，如一般 机械。 4） 按运动速度选用 工作部件运动速度高，油液流速高，摩擦 损失较大，宜选用粘度较低的油液。 5） 按环境温度选用 温度较高时选用粘度较大的油液，反之采 用较低的油液。
5） 保持系统所有部件的密封性。
空气侵入系统将直接影响工作介质的物理化学性质。因此， 一旦发现泄漏，应立即排除。
6） 定期检查和更换工作介质并形成制度。
每隔一定时间，对系统中的工作介质进行抽样分析，如发现 污染度超过标准，必须立即更换。更换新工作介质前，整个 系统必须先清洗一次。 20
• over
(2-6)
国标单位pa· s（帕· 秒）或用N· s/m2（牛· 秒/米2）表示。
若动力粘度只与液体种类有关而与速度梯度无关， 这种液体称为牛顿液体，否则为非牛顿液体，石油基 液压油一般为牛顿液体。
8
b.运动粘度υ
液体动力粘度与其密度之比称为该液体的运动粘度。 即
(2-7)
国标单位 ㎡/s 。
运动粘度的单位换算：1 ㎡/s =104cm2/s=104St（斯）=106cSt（厘斯）
百度文库10
3、温度对粘度的影响
温度升高，粘度下降，这一 特性称为液体的粘－温特性。 粘温特性常用粘度指数Ⅵ来表 示。Ⅵ表示该液体的粘度随温 度的变化程度与标准液的粘度 变化程度之比。粘度指数高， 说明粘度随温度变化小，其粘 －温特性好。
一般要求工作介质的粘度指 数应在 90 以上。精制的液压油 及加有添加剂的液压油，其Ⅵ 值大于100。/ 4、粘度随压力的变化 压力增大，粘度增大。但低压时并不明显， 当压力高于50Mpa时，其影响才趋于显著。

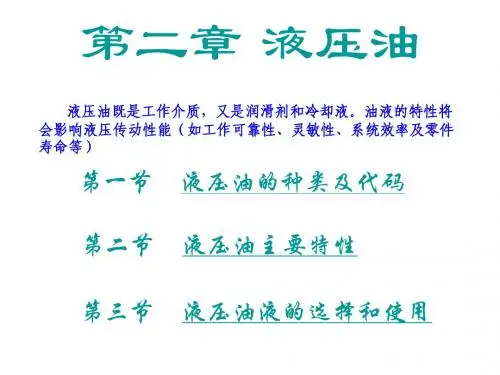

第二章 液压油液
在液压系统中，液压油液是传递动力和信号的
工作介质。同时它还起到润滑、冷却和防锈的作用。 液压系统能否可靠、有效地工作，很大程度上取决 于系统中所用的液压油液。 因此，在掌握液压系统之前，必须先对液压油 液有一清晰的了解。
1
第一节：液压油液的特性及选择
一、液压油液的分类及特性 1、液压油液的分类： 液压系统中使用的工作介质按国际标准组织（ISO）的分类如表 所示： 表1-1 液压传动工作介质的种类
（二）可压缩性
液压油液在压力增大时体积缩小的性质称为液体的可压缩性。它 用体积压缩率k来表示，即
液体压缩率的倒数称为液体的体积模量，以K表示。即
液体的体积模量K与温度和压力关系 温度升高，K值减小，可压缩性增大，一般有5%-25%的变化；
压力升高，K值增大，但不呈线性变化，当p>=3Mpa时，K值基本 不再加大。
21
17
根据标准，工作介质的污染度用三个数码表示，前一个数码 代表单位毫升工作介质中不小于4μ m 的颗粒数等级，第二 个数码代表单位毫升工作介质中不小于 6μ m 的颗粒等级， 第三个数码代表单位毫升工作介质中不小于14μ m 的颗粒等 级，三个数码之间用斜线分隔。颗粒浓度越大代表的等级数 码越大。如22/18/13。 工作介质的污染控制： 为了有效的控制液压系统的污染，以保证液压系统的工作可 靠性和元件的使用寿命，必须制定必要的管理规范和实施细 则。
3） 采用高性能的过滤器 过滤器必须经常检查、清洗和更换滤芯。
19
4） 控制工作介质的温度 工作介质的抗氧化、热稳定性决定了其工作温度的界限。因 此，液压装置必须设立良好的散热条件，使工作介质长期处 在低于它开始氧化的温度之下工作。一般液压系统的工作温 度最好控制在65°C 以下，机床液压系统还应更低一些。
c.相对粘度 相对粘度是根据特定的测量条件制定的，故又称为条 件粘度。我国采用恩氏粘度°E。 恩氏粘度°E，是用恩氏粘度计测量的。
9
被测液体
蒸馏水20°c， 51s
恩氏粘度计
工业常用20º C、50º C 、100º C 作为测定恩氏粘度的 标准温度，其恩氏粘度分别°E20、 °E50、 °E100。 恩氏粘度与运动粘度的换算关系式为：
11
三 对液压油液的要求
为了很好地传递运动和动力，液压系统使用的液压油液 应具备如下性能： (1) 合适的粘度，较好的粘温特性； (2) 润滑性能好； (3) 质地纯净，杂质少； (4) 对金属和密封件有良好的相容性； (5) 对热，氧化，水解和剪切都有良好的稳定性。 (6) 抗泡沫性好，抗乳化性好，腐蚀性小，防锈性好； (7) 体积膨胀系数小，比热容大；
类别 组成与特性 无添加剂的石油基液压液 HH+抗氧化剂、防锈剂 HL+抗磨剂、HL+增粘剂 HM+增粘剂、HM+防爬剂 高含水 液压液 工 作 介 质 难燃 液压液 含水 液压液 水包油液压液 水的化学溶液 油包水乳化液 水-乙二醇 磷酸脂 合成 液压液 氯化烃 HFDR+HFDS 其他合成液压液 L-HFB L-HFC L-HFDR L-HFDS L-HFDT L-HFDU 代号 L-HH、 L-HL L-HM、L-HR L-HV、L-HG L-HFA L-HFAE L-HFAS
6

实验测定，液体流动时相邻液层间的内摩擦力 Ff与液 层接触面积A，液层间的速度梯度 du 成正比。即
dy
(2-4) 其中μ 称为粘性系数或动力粘度。
若以τ 表示液层间的切应力，即单位面积上的内摩擦 力，则上式可表示为 :
(2-5)
这就是牛顿的内摩擦定律。
7
2、粘性的度量 度量粘性大小的物理量称为粘度。常用的粘度有三 种：即动力粘度、运动粘度、相对粘度。 a. 动力粘度μ 是表征流动液体内摩擦力大小的粘性系数。由公式 （2-5）得
石油基液压液
2
2、液压油液特性
• 目前 90% 以上的液压设备采用石油基液压油液，石油基液压 油以机械油为基料 , 精炼后按需要加入适当添加剂而成。这 种油液的润滑性好,但抗燃性差。 • 添加剂有两类：一类是改善油液化学性能的，如抗氧化剂、 防腐剂、防锈剂等；另一类是改善油液物理性能的，如增粘 剂、抗泡剂、抗磨剂、防爬剂等。 • 乳化液有两大类：一类是少量油（5%--10%）分散在大量水 中，称为水包油乳化液，也称高水基液（O/W）；另一类是 水 分 散 在 大 量 油 中 （ 油 约 占 60% ） ， 称 为 油 包 水 乳 化 液 （W/O）。后者的润滑性比前者好。 • 水—乙二醇液适用于要求防火的液压系统。 • 磷酸酯液自燃点高，氧化安定性好，润滑性好，使用温度宽， 对大多数金属不腐蚀，但能溶解许多非金属材料，必须选择 合适的橡胶密封材料。这种液体有毒。
3
二 液压油液的物理性质
（一）密度 单位体积液体所具有的质量称为该液体的密度，即 =m/V ——液体的密度(kg/m3)； m——液体的质量(kg)； V——液体的体积(m3)。 液体的密度随压力和温度的变化关系为： = 0[1+K（p-p0）- t（T-T0）] K——液体的压缩比 t——液体的膨胀系数。 可见密度随压力 p 的增加而增加，随温度 T的增大而减小， 但数值很小，在工程计算中可以忽略。一般液压油的密度为 4 900kg/m3。
18
常用的控制工作介质的污染的措施有： 1） 严格清洗元件和系统。
液压元件在加工的每道工序后都应净化，装配后再仔细清洗 ，以清除在加工和组装过程中残留的污染物。
2） 防止污染物从外界侵入。
工作介质必须经过过滤器注入系统，设计时可在油箱呼吸孔 上装设空气过滤器或采用密封油箱，防止运行时尘土、磨料 和冷却物侵入系统。另外，在液压缸活塞杆端部应装防尘密 封，并经常检查定期更换。
