行车电路
行车电路原理
行车电路原理行车电路是指汽车、摩托车等车辆上的电气系统，它包括了车辆的照明、启动、充电、点火、供电等功能。
行车电路的设计和原理对车辆的正常运行和安全性至关重要。
本文将介绍行车电路的基本原理，以便读者更好地了解和掌握车辆电气系统的工作原理。
首先，行车电路的基本组成包括电源系统、负载系统和控制系统。
电源系统主要由蓄电池和发电机组成，蓄电池提供起动电流和供电，发电机则负责在车辆行驶时为蓄电池充电。
负载系统包括了车辆的各种用电设备，如前后灯、喇叭、空调、音响等。
控制系统则是通过开关、继电器、保险丝等元件来控制电路的通断和保护。
其次，行车电路的工作原理是基于直流电路的。
在车辆行驶时，发电机会输出交流电，而车辆的电气设备需要直流电来工作，因此需要通过整流器将交流电转换为直流电。
此外，行车电路还需要通过稳压器来稳定电压，以保证各种设备能够正常工作。
在车辆熄火状态下，蓄电池则成为电气设备的唯一电源。
再者，行车电路的安全性是至关重要的。
为了保证行车电路的安全可靠，需要在电路中加入保险丝、继电器等保护元件。
保险丝能够在电路发生短路或过载时切断电路，起到保护作用。
而继电器则可以作为电路的控制开关，实现对电气设备的远程控制。
此外，行车电路还需要考虑防水、防尘等环境因素。
车辆在行驶过程中会遇到各种恶劣的环境，因此电气设备的连接部分需要做好防水、防尘的工作，以保证电路的稳定性和可靠性。
最后，行车电路的维护和保养也是非常重要的。
定期检查电路连接是否松动、保险丝是否熔断、电路是否有漏电等情况，及时发现并解决问题，可以保证行车电路的正常工作。
此外，蓄电池的寿命一般为2-3年，需要定期更换以保证电气系统的正常供电。
总之，行车电路的原理和工作原理对车辆的正常运行和安全性至关重要。
掌握行车电路的基本原理，可以帮助车主更好地维护和保养车辆的电气系统，保证车辆的安全行驶。
希望本文能够对读者有所帮助，谢谢阅读！。
轨道电路讲解
轨道电路一．交流480轨道电路。
（一）工作原理：交流电源经由BG1变压器降压后送到轨道电路，经过轨道的传输，在受电端经过BZ4变压器，使钢轨线路的特性阻抗与继电器阻抗相匹配，然后经过继电器内部的桥式整流器，使继电器励磁吸起。
当列车进入轨道区段时，由于车轮的分路作用，轨道继电器励磁落下。
（二）各器材的作用：⒈熔断器的作用防止室外轨道电路因故在某个区段将电源短路时，造成室内电源屏中的熔断器烧断。
⒉轨道变压器的作用（1）将室内发送出的高电压变成轨面所需的低电压（2）利用轨道变压器的Ⅱ次侧可输出多种电压的特点，做到对轨道电路的调整。
（3）起隔离供电作用，减少绝缘节破损对轨道电路的影响。
⒊限流电阻的作用（1）防止车辆在送端轨面上分路时，分路电流过大烧毁轨道变压器。
（2）可对轨道电路的调整起到一定作用。
（3）可改善轨道电路的分路特性。
⒋中继变压器BZ4的作用（1）将从轨面上传过来低电压信号变成高电压，送回室内动作轨道继电器。
（2）减少信号在电流传输过程中的衰耗。
（3）改善整个回路的阻抗匹配器的条件。
⒌轨道继电器JZXC-480的作用。
室内送回的交流信号（73、83端子），经过整流再送到轨道继电器线圈（1、4端子）上动作继电器衔铁，所以在继电器插座扳上，可测得交流、直流两种电压。
二．25HZ相敏轨道电路（一）工作原理从电网送入50HZ电源，经专设的25HZ分频送出轨道电路的专用电源。
轨道线圈的电压由轨道变压器降压后再经扼流变压器降压送至轨面，传输到受电端，经扼流变压器升压后送至轨道变压器再次降压，有电缆传输至轨道继电器的轨道线圈上，而轨道继电器的局部线圈电压由局部分频器直接供给。
当轨道电压和局部电压达到规定值，且局部电压相位超过轨道电压90度时，轨道继电器励磁吸起。
（二）各器材的作用⒈ 25HZ分频器25HZ分频器是一种利用参数激励震荡原理构成的铁磁震荡器，由其向轨道电路提供25HZ轨道线圈电压和局部线圈电压。

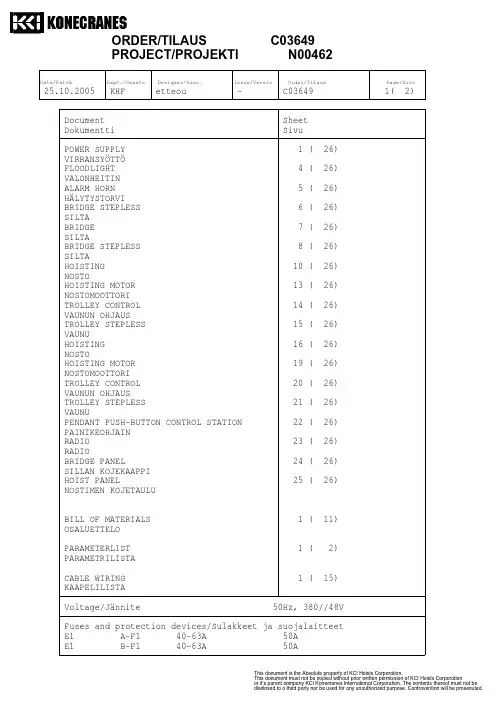

科尼行车20t电路图
ORDER/TILAUS C03649PROJECT/PROJEKTI N00462Date/Päivä Dept./Osasto Designer/Suun. Issue/Versio Order/Tilaus Page/Sivu 25.10.2005 KHF etteou - C03649 1( 2) Document Sheet Dokumentti SivuPOWER SUPPLY 1 ( 26) VIRRANSYÖTTÖ FLOODLIGHT 4 ( 26) VALONHEITIN ALARM HORN 5 ( 26) HÄLYTYSTORVI BRIDGE STEPLESS 6 ( 26) SILTA BRIDGE 7 ( 26) SILTA BRIDGE STEPLESS 8 ( 26) SILTA HOISTING 10 ( 26) NOSTO HOISTING MOTOR 13 ( 26) NOSTOMOOTTORI TROLLEY CONTROL 14 ( 26) VAUNUN OHJAUS TROLLEY STEPLESS 15 ( 26) VAUNU HOISTING 16 ( 26) NOSTO HOISTING MOTOR 19 ( 26) NOSTOMOOTTORI TROLLEY CONTROL 20 ( 26) VAUNUN OHJAUS TROLLEY STEPLESS 21 ( 26) VAUNU PENDANT PUSH-BUTTON CONTROL STATION 22 ( 26) PAINIKEOHJAIN RADIO 23 ( 26) RADIO BRIDGE PANEL 24 ( 26) SILLAN KOJEKAAPPI HOIST PANEL 25 ( 26) NOSTIMEN KOJETAULU BILL OF MATERIALS 1 ( 11) OSALUETTELOPARAMETERLIST 1 ( 2) PARAMETRILISTA CABLE WIRING 1 ( 15) KAAPELILISTAVoltage/Jännite 50Hz, 380//48VFuses and protection devices/Sulakkeet ja suojalaitteet E1 A-F1 40-63A 50A E1 B-F1 40-63A 50AORDER/TILAUS C03649PROJECT/PROJEKTI N00462Date/Päivä Dept./Osasto Designer/Suun. Issue/Versio Order/Tilaus Page/Sivu 25.10.2005 KHF etteou - C03649 2( 2) E1 E-F01 6-10A 10A E1 F-F01 6-10A 10A E1 H-F1 25-40A 35A E1 H-F21 6-10A 10A E1 H-F22 6-10A 10A E1 H-F23 6-10A 10A E1 H-F24 6-10A 10A E1 O-F01 3X4A E1 O-F1. 100A(gG) E1 O-F11 10A E1 T-F1. 10A/gG E1 T-F2. 20A(gG) E1 T-F21 16A E2A E-F1 4.0-6.3A 6A E2B F-F1 4.0-6.3A 6A Electrical panels/Kojekaapit E1 E1 KA220A W3000H1000D356 E1 E1. KA220A W3000H1000D356 E2A E2A EC25.9026.7021 W900H400D250 E2B E2B EC25.9026.7021 W900H400D250BILL OF MATERIALS C03649 +OSALUETTELO 50Hz, 380//48VDate/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu25.10.2005 KHF etteou - C03649 1( 11)Locat. Refer. Qty. Specification Description Fabricate Item Code Sheet Sij. Positio Lkm. Tyyppi Kuvaus Valmistaja Nimike SivuPROV T-E11,T-E12,T-E13 3 FLOODLIGHT 4.B3 VALONHEITINDate/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu25.10.2005 KHF etteou - C03649 2( 11)Locat. Refer. Qty. Specification Description Fabricate Item Code Sheet Sij. Positio Lkm. Tyyppi Kuvaus Valmistaja Nimike SivuBR H-M1,H-M2,H-M3,H-M4 4 SQUIRREL CAGE MOTOR 8.B1 OIKOSULKUMOOTTORI BR H-S1 1 XCK-MR54D1 LIMIT SWITCH TELEMECANIQUE 50003961 7.E5 RAJAKATKAISIN BR X212.,X222.,X232.,X242.4 99.705.9114.1 SOCKET WIELAND 52287838 8.C1 VASTAKE 4 QA-TOP-PG21 10-POLE ENCLOSURE, HOOD KCI 52294805 KOTELON YLÄOSA E0 X01 1 CURRENT COLLECTOR CURRENT COLLECTOR 1.F1 VIRRANOTTORAUTA E1 A-A2,B-A2 2 CID-42/48V CONDITION MONITORING UNIT KCI 52292509 11.F1 KUNNONVALVONTA YKSIKKÖ E1 A-F1,B-F1 2 GV3-ME63 MOTOR PROTECTION SWITCH TELEMECANIQUE 52297252 10.E2 MOOTTORISUOJAKATKAISIJA E1 A-K10,B-K10,H-K11 3 CAD-32E7 CONTACTOR TELEMECANIQUE 52298644 11.A9 KONTAKTORI E1 A-P1,B-P1 2 CID-DISPLAY DISPLAY UNIT KCI 52292512 12.A3 NÄYTTÖYKSIKKÖ E1 A-Z10,B-Z10,H-Z11,O-Z2,O-Z3,O-Z4,O-Z5,O-Z6 8 LAD-4RCE RC-CIRCUIT TELEMECANIQUE 52297307 11.B10 RC-SUOJA E1 E-F01,F-F01 2 GV2-ME14 MOTOR PROTECTION SWITCH TELEMECANIQUE 52297215 10.E7 MOOTTORISUOJAKATKAISIJA E1 E1,E1.2 KA220A CUBICLE KCI 52271893 24.D3 KOJEKAAPPI 2 KA220-G MOUNTING PLATE KCI 52301897 ASENNUSLEVY E1 E1.A,E1.B,E1.C 3 KA220-D2 CUBICLE KCI 52305547 24.C6 KOJEKAAPPI E1 H-A1 1 D2M015FP10B0N TRAVELLING CONTROL UNIT KCI 6.D2 SIIRTOLIIKKEEN OHJAIN E1 H-A1.1 1 TRAVELLING INVERTER KCI 6.D2 SIIRRON INVERTTERI E1 H-A1.2 1 BRAKING RESISTOR UNIT KCI 6.C5 JARRUVASTUS YKSIKKÖ E1 H-A1.3 1 I/O BOARD KCI 6.D5 I/O-KORTTI E1 H-A1.4,H-A1.5 2 6.D5 E1 H-F1 1 GV3-ME40 MOTOR PROTECTION SWITCH TELEMECANIQUE 52297253 6.E2 MOOTTORISUOJAKATKAISIJA E1 H-F21,H-F22,H-F23,H-F24 4 GV2-ME14 MOTOR PROTECTION SWITCH TELEMECANIQUE 52297215 8.E1 MOOTTORISUOJAKATKAISIJA 4 GV-AE20 AUXILIARY CONTACT BLOCK TELEMECANIQUE 52297228 APUKOSKETINLOHKO E1 H-H3 1 851.100.38 INDICATING LIGHT WERMA 52274805 5.D5 SIGNAALIVALO E1 O-F01 1 5SX2304-7 CIRCUIT BREAKER SIEMENS 52307078 1.E4 JOHDONSUOJAKATKAISIJA E1 O-F1 1 OFAX00S3 FUSE BASE 52295570 1.D1 VAROKEALUSTA E1 O-F1. 3 00/100A(gG/690V) BLADE FUSE 52295588 1.C1 KAHVASULAKE E1 O-F11 1 5SX2110-7 CIRCUIT BREAKER SIEMENS 52271805 1.F6 JOHDONSUOJAKATKAISIJADate/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu25.10.2005 KHF etteou - C03649 3( 11)Locat. Refer. Qty. Specification Description Fabricate Item Code Sheet Sij. Positio Lkm. Tyyppi Kuvaus Valmistaja Nimike SivuE1 O-H1 1 ZB4-BV03 LENS TELEMECANIQUE 52311039 1.B9 LINSSI 1 ZB4-BV6 PILOT LIGHT BODY TELEMECANIQUE 52311034 MERKKILAMPPUKALUSTE 1 BA9s LAMP 52311022 LAMPPU E1 O-H2 1 HP21225104 ALARM HORN FHF 52274859 5.D4 HÄLYTYSTORVI E1 O-K02 1 CAD-32V7 CONTACTOR TELEMECANIQUE 52297568 1.D5 KONTAKTORI E1 O-K1 1 LC1-D115E7 CONTACTOR TELEMECANIQUE 52298191 1.A8 KONTAKTORI E1 O-K1. 1 LADN20 AUXILIARY CONTACT BLOCK TELEMECANIQUE 52297543 1.A8 APUKOSKETINLOHKO E1 O-L1 1 KC-335-00 POWER LINE FILTER KCI 52298676 1.D1 SUODIN E1 O-Q1 1 OT160E LOAD BREAK SWITCH ABB 52307783 1.E1 KUORMAKYTKIN 1 OHB65J6 HANDLE ABB 52308054 KAHVA 1 OXP6X EXTENSION SHAFT ABB 52308053 JATKOAKSELI E1 O-T1 1 500VA415,400,380/2x115 1PH TRANSFORMER TRANSFORMATIK 52270498 1.C5 1V MUUNTAJA E1 O-Z1,O-Z7 2 MKT75/0,25+220+CABLES RC-CIRCUIT ITT 52292229 1.B8 RC-SUOJA E1 T-F1,T-F2 2 480332 FUSE BASE DF 52293360 4.E3 VAROKEALUSTA E1 T-F1. 3 420010 FUSE DF 52281106 4.D3 SULAKE E1 T-F2. 3 00/20A(gG/690V) BLADE FUSE 52281086 4.D2 KAHVASULAKE E1 T-F21 1 5SX2116-7 CIRCUIT BREAKER SIEMENS 52271806 4.B2 JOHDONSUOJAKATKAISIJA E1 T-K01 1 TL-15512-48V IMPULSE RELAY MERLIN GERIN 52275144 4.A9 IMPULSSIRELE E1 T-K1 1 C07E7 CONTACTOR KCI 52296557 4.A9 KONTAKTORI E1 T-Q1 1 OT63E LOAD BREAK SWITCH ABB 52307781 4.F2 KUORMAKYTKIN 1 OHY2AJ HANDLE ABB 52307822 KAHVA 1 OXS5X EXTENSION SHAFT ABB 52307821 JATKOAKSELI E1 T-T2 1 3KVA415,400,380/115-11 TRANSFORMER TRANSFORMATIK 52270456 4.D2 MUUNTAJA E1 T-X1 204-205 2 WDU 6 TERMINAL BLOCK WEIDMULLER 52266109 RIVILIITIN E1 T-X21 1 KKB 4.16 SOCKET 52315850 4.A2 VASTAKE E1 V-K1,V-K2,VE-K1,VF-K1 4 CAD-50E7 CONTACTOR TELEMECANIQUE 52297569 2.A1 KONTAKTORI E1 V-K1.,V-K2.2 LADN22 AUXILIARY CONTACT BLOCK TELEMECANIQUE 52297553 2.A1 APUKOSKETINLOHKO E1 X1 43-44 2 2XWDU 6 TERMINAL BLOCK WEIDMULLER 52266109 RIVILIITIN E1 X1 31-33 3 WDU 16 TERMINAL BLOCK WEIDMULLER 52266111 RIVILIITIN E1 X1 4-6 3 WDU 35 TERMINAL BLOCK WEIDMULLER 52266112 RIVILIITINDate/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu25.10.2005 KHF etteou - C03649 4( 11)Locat. Refer. Qty. Specification Description Fabricate Item Code Sheet Sij. Positio Lkm. Tyyppi Kuvaus Valmistaja Nimike SivuE1 X1 49-54,80-87,92,97-98,109-110,160-168,190 29 WDU 4 TERMINAL BLOCK WEIDMULLER 52266108 RIVILIITIN E1 X1 134-150 17 WDU 6 TERMINAL BLOCK WEIDMULLER 52266109 RIVILIITIN E1 X1 1-3 3 WDU 70N TERMINAL BLOCK WEIDMULLER 52266113 RIVILIITIN E1 X1. 31-33 3 WDU 6 TERMINAL BLOCK WEIDMULLER 52266109 RIVILIITIN E1 X1A 7-9 3 WDU 35 TERMINAL BLOCK WEIDMULLER 52266112 RIVILIITIN E1 X1A 50-51,54,59,66,90,93-95 9 WDU 4 TERMINAL BLOCK WEIDMULLER 52266108 RIVILIITIN E1 X1A 19-20,31-33 5 WDU 6 TERMINAL BLOCK WEIDMULLER 52266109 RIVILIITIN E1 X1A. 50-51 2 WDU 4 TERMINAL BLOCK WEIDMULLER 52266108 RIVILIITIN E1 X1B 7-9 3 WDU 35 TERMINAL BLOCK WEIDMULLER 52266112 RIVILIITIN E1 X1B 50-51,54,59,66,90,93-95 9 WDU 4 TERMINAL BLOCK WEIDMULLER 52266108 RIVILIITIN E1 X1B 19-20,31-33 5 WDU 6 TERMINAL BLOCK WEIDMULLER 52266109 RIVILIITIN E1 X1B. 50-51 2 WDU 4 TERMINAL BLOCK WEIDMULLER 52266108 RIVILIITIN E1 X1L 201-203 3 WDU 4 TERMINAL BLOCK WEIDMULLER 52266108 RIVILIITIN E1 X521 1 70.300.2440.0 SOCKET WIELAND 52274775 22.F9 VASTAKE 1 70.320.2428.0 ENCLOSURE, HOUSING WIELAND 52274778 KOTELON ALAOSA E1 X521. 1 70.310.2440.0 PLUG WIELAND 52274776 22.E9 PISTOKE 1 70.350.2428.0 ENCLOSURE, HOOD WIELAND 52309299 KOTELON YLÄOSA E1.A 360GND1,360GND2 2 KLBU 4-13,5SC GROUNDING JUHA-ELEKTRO 52312933 10.C6 MAADOITUS E1.A A-A1 1 D2L018FP50A00 HOISTING CONTROL UNIT KCI 52304117 10.D1 NOSTOLIIKKEEN OHJAUSYKSIKKÖ E1.A A-A1.1 1 HOISTING INVERTER KCI 10.D2 NOSTON INVERTTERI E1.A A-A1.2 1 BRAKING RESISTOR UNIT KCI 10.C3 JARRUVASTUS YKSIKKÖ E1.A A-A1.4 1 I/O BOARD KCI 11.D2 I/O-KORTTI 1 RELAY/THERMISTOR BOARD KCI RELE/TERMISTORI-KORTTI E1.A A-A1.5 1 SPEED SUPERVISION BOARD KCI 11.D6 NOPEUSVALVONTA YKSIKKÖ 1 I/O EXTENSION BOARD KCI I/O-LISÄKORTTI E1.A A-R1 1 D2FR18F21R3S2 BRAKING RESISTOR UNIT KCI 10.C3 JARRUVASTUS YKSIKKÖDate/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu25.10.2005 KHF etteou - C03649 5( 11)Locat. Refer. Qty. Specification Description Fabricate Item Code Sheet Sij. Positio Lkm. Tyyppi Kuvaus Valmistaja Nimike SivuE1.B 360GND1,360GND2 2 KLBU 4-13,5SC GROUNDING JUHA-ELEKTRO 52312933 16.C6 MAADOITUS E1.B B-A1 1 D2L018FP50A00 HOISTING CONTROL UNIT KCI 52304117 16.D1 NOSTOLIIKKEEN OHJAUSYKSIKKÖ E1.B B-A1.1 1 HOISTING INVERTER KCI 16.D2 NOSTON INVERTTERI E1.B B-A1.2 1 BRAKING RESISTOR UNIT KCI 16.C3 JARRUVASTUS YKSIKKÖ E1.B B-A1.4 1 I/O BOARD KCI 17.D2 I/O-KORTTI 1 RELAY/THERMISTOR BOARD KCI RELE/TERMISTORI-KORTTI E1.B B-A1.5 1 SPEED SUPERVISION BOARD KCI 17.D6 NOPEUSVALVONTA YKSIKKÖ 1 I/O EXTENSION BOARD KCI I/O-LISÄKORTTI E1.B B-R1 1 D2FR18F21R3S2 BRAKING RESISTOR UNIT KCI 16.C3 JARRUVASTUS YKSIKKÖDate/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu25.10.2005 KHF etteou - C03649 6( 11)Locat. Refer. Qty. Specification Description Fabricate Item Code Sheet Sij. Positio Lkm. Tyyppi Kuvaus Valmistaja Nimike SivuE2A 360GND 1 KLBU 3-8SC GROUNDING JUHA-ELEKTRO 52295816 12.A4 MAADOITUS E2A A-A3 1 KAE400 AMPLIFIER KCI 52309170 12.B4 VAHVISTIN E2A E-A1 1 DMCS022F10PN0C TRAVELLING CONTROL UNIT KCI 52292674 14.D2 SIIRTOLIIKKEEN OHJAIN E2A E-F1 1 GV2-ME10 MOTOR PROTECTION SWITCH TELEMECANIQUE 52297214 14.E2 MOOTTORISUOJAKATKAISIJA E2A E-L1 1 KC-330 POWER LINE FILTER KCI 52296673 14.D2 SUODIN E2A E2A 1 EC25.9026.7021 ENCLOSURE ENSTO 52292922 25.D4 KOTELO E2A X2A 37-39 3 2XWDU 6 TERMINAL BLOCK WEIDMULLER 52266109 RIVILIITIN E2A X2A 7-9 3 WDU 35 TERMINAL BLOCK WEIDMULLER 52266112 RIVILIITIN E2A X2A 45-47,50-51,53-54,59,66,87-88,91 12 WDU 4 TERMINAL BLOCK WEIDMULLER 52266108 RIVILIITIN E2A X2A 19-20 2 WDU 6 TERMINAL BLOCK WEIDMULLER 52266109 RIVILIITIN E2A X2A. 50-51 2 WDU 4 TERMINAL BLOCK WEIDMULLER 52266108 RIVILIITIN E2A X32A2 1 99.709.9114.1 PLUG WIELAND 52287831 11.F6 PISTOKE 2 MOTL43-1A FIXING PART KCI 52271683 KIINNITYSOSA E2A X32A2. 1 99.706.9114.1 SOCKET WIELAND 52287830 11.F6 VASTAKE 1 MOTL105-3-A ENCLOSURE, HOOD KCI 52271702 KOTELON YLÄOSA E2A X40E2 1 99.712.9114.1 PLUG WIELAND 52287837 10.B7 PISTOKE 2 MOTL43-1-A FIXING PART KCI 52271683 KIINNITYSOSA E2A X40E2. 1 99.710.9114.1 SOCKET WIELAND 52287836 10.B7 VASTAKE 1 MOTL105-3-A ENCLOSURE, HOOD KCI 52271702 KOTELON YLÄOSA E2A.TR A-A5 1 KAE234 PULSE AMPLIFIER KCI 52295302 13.C7 PULSSIVAHVISTIN E2A.TR E-S1 1 XCR-F17 LIMIT SWITCH TELEMECANIQUE 50004910 14.E8 RAJAKATKAISIN TR1 A-B1 1 LOAD SENSOR LOAD SENSOR 12.A4 KUORMA-ANTURI TR1 A-B5 1 NM768NR5 BEARING SENSOR KCI 52292767 13.B7 LAAKERIANTURI TR1 A-M1,E-M1,E-M2 3 SQUIRREL CAGE MOTOR 13.B4 OIKOSULKUMOOTTORI TR1 A-S1 1 PF590 SERIES ROTARY LIMIT SWITCH T E RAVASI 11.F8 PYÖRIVÄ RAJAKYTKIN TR1 A-S11 1 V4NLSK2A2-1.5M-UL OVERLOAD SWITCH 52269617 11.E8 YLIKUORMASUOJA TR1 X33A 1-3 3 WDU 16 TERMINAL BLOCK WEIDMULLER 52266111 RIVILIITIN TR1 X33A 7-10 4 WDU 4 TERMINAL BLOCK WEIDMULLER 52266108 RIVILIITINDate/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu25.10.2005 KHF etteou - C03649 7( 11)Locat. Refer. Qty. Specification Description Fabricate Item Code Sheet Sij. Positio Lkm. Tyyppi Kuvaus Valmistaja Nimike SivuTR1 X41E2.,X42E2.2 99.705.9114.1 SOCKET WIELAND 52287838 15.C2 VASTAKE 2 QA-TOP-PG21 10-POLE ENCLOSURE, HOOD KCI 52294805 KOTELON YLÄOSADate/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu25.10.2005 KHF etteou - C03649 8( 11)Locat. Refer. Qty. Specification Description Fabricate Item Code Sheet Sij. Positio Lkm. Tyyppi Kuvaus Valmistaja Nimike SivuE2B 360GND 1 KLBU 3-8SC GROUNDING JUHA-ELEKTRO 52295816 18.A4 MAADOITUS E2B B-A3 1 KAE400 AMPLIFIER KCI 52309170 18.B4 VAHVISTIN E2B E2B 1 EC25.9026.7021 ENCLOSURE ENSTO 52292922 26.D4 KOTELO E2B F-A1 1 DMCS022F10PN0C TRAVELLING CONTROL UNIT KCI 52292674 20.D2 SIIRTOLIIKKEEN OHJAIN E2B F-F1 1 GV2-ME10 MOTOR PROTECTION SWITCH TELEMECANIQUE 52297214 20.E2 MOOTTORISUOJAKATKAISIJA E2B F-L1 1 KC-330 POWER LINE FILTER KCI 52296673 20.D2 SUODIN E2B X2B 37-39 3 2XWDU 6 TERMINAL BLOCK WEIDMULLER 52266109 RIVILIITIN E2B X2B 7-9 3 WDU 35 TERMINAL BLOCK WEIDMULLER 52266112 RIVILIITIN E2B X2B 45-47,50-51,53-54,59,66,87,91 11 WDU 4 TERMINAL BLOCK WEIDMULLER 52266108 RIVILIITIN E2B X2B 19-20 2 WDU 6 TERMINAL BLOCK WEIDMULLER 52266109 RIVILIITIN E2B X2B. 50-51 2 WDU 4 TERMINAL BLOCK WEIDMULLER 52266108 RIVILIITIN E2B X32B2 1 99.709.9114.1 PLUG WIELAND 52287831 17.F6 PISTOKE 2 MOTL43-1A FIXING PART KCI 52271683 KIINNITYSOSA E2B X32B2. 1 99.706.9114.1 SOCKET WIELAND 52287830 17.F6 VASTAKE 1 MOTL105-3-A ENCLOSURE, HOOD KCI 52271702 KOTELON YLÄOSA E2B X40F2 1 99.712.9114.1 PLUG WIELAND 52287837 16.B7 PISTOKE 2 MOTL43-1-A FIXING PART KCI 52271683 KIINNITYSOSA E2B X40F2. 1 99.710.9114.1 SOCKET WIELAND 52287836 16.B7 VASTAKE 1 MOTL105-3-A ENCLOSURE, HOOD KCI 52271702 KOTELON YLÄOSA E2B.1 X2B 88 1 WDU 4 TERMINAL BLOCK WEIDMULLER 52266108 RIVILIITIN E2B.TR B-A5 1 KAE234 PULSE AMPLIFIER KCI 52295302 19.C7 PULSSIVAHVISTIN E2B.TR F-S1 1 XCR-F17 LIMIT SWITCH TELEMECANIQUE 50004910 20.E8 RAJAKATKAISIN TR2 B-B1 1 LOAD SENSOR LOAD SENSOR 18.A4 KUORMA-ANTURI TR2 B-B5 1 NM768NR5 BEARING SENSOR KCI 52292767 19.B7 LAAKERIANTURI TR2 B-M1,F-M1,F-M2 3 SQUIRREL CAGE MOTOR 19.B4 OIKOSULKUMOOTTORI TR2 B-S1 1 PF590 SERIES ROTARY LIMIT SWITCH T E RAVASI 17.F8 PYÖRIVÄ RAJAKYTKIN TR2 B-S11 1 V4NLSK2A2-1.5M-UL OVERLOAD SWITCH 52269617 17.E8 YLIKUORMASUOJA TR2 X33B 1-3 3 WDU 16 TERMINAL BLOCK WEIDMULLER 52266111 RIVILIITIN TR2 X33B 7-10 4 WDU 4 TERMINAL BLOCK WEIDMULLER 52266108 RIVILIITINDate/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu25.10.2005 KHF etteou - C03649 9( 11)Locat. Refer. Qty. Specification Description Fabricate Item Code Sheet Sij. Positio Lkm. Tyyppi Kuvaus Valmistaja Nimike SivuTR2 X41F2.,X42F2.2 99.705.9114.1 SOCKET WIELAND 52287838 21.C2 VASTAKE 2 QA-TOP-PG21 10-POLE ENCLOSURE, HOOD KCI 52294805 KOTELON YLÄOSADate/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu25.10.2005 KHF etteou - C03649 10( 11)Locat. Refer. Qty. Specification Description Fabricate Item Code Sheet Sij. Positio Lkm. Tyyppi Kuvaus Valmistaja Nimike SivuE3 E3 1 PBQ122222DV3-N PENDANT CONTROLLER KCI 52312606 22.E1 PAINIKEOHJAIN E3 T-S1 1 PBQ-CONTACT NO CONTACT ALPHA 52292950 22.D7 KOSKETIN E3 T-S1. 1 PBQ-BUTTON SINGLE PUSH BUTTON ALPHA 52299965 22.A1 TASOPAINIKE E3 X512 1 70.310.2440.0 PLUG WIELAND 52274776 22.E9 PISTOKE 1 70.352.2428.0 ENCLOSURE, HOOD WIELAND 52274741 KOTELON YLÄOSA E3 X512. 1 70.300.2440.0 SOCKET WIELAND 52274775 22.E9 VASTAKE 1 70.330.2428.0 ENCLOSURE, HOUSING WIELAND 52274737 KOTELON ALAOSABILL OF MATERIALS C03649 +RADIOOSALUETTELO 50Hz, 380//48VDate/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu25.10.2005 KHF etteou - C03649 11( 11)Locat. Refer. Qty. Specification Description Fabricate Item Code Sheet Sij. Positio Lkm. Tyyppi Kuvaus Valmistaja Nimike SivuRADIO RADIO 1 REMOX-716 RADIO CONTROL SYSTEM KCI 23.D1 RADIO-OHJAIN RADIO X51A. 1 70.310.2440.0 PLUG WIELAND 52274776 23.E1 PISTOKE 1 70.352.2435.3 ENCLOSURE, HOOD WIELAND 52314837 KOTELON YLÄOSADate/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu 25.10.2005 KHF etteou - C03649 1( 15)Cable specification Cable no. From To Sheet Kaapelin tyyppi Johdin Mistä Mihin S.viiteH07RN-F4G70 01 E0 E11 X01 L1 X1 1 1.E12 X01 L2 X1 2 1.E23 X01 L3 X1 3 1.E2 PE X01 PE O-L1 1PE 1.E2 GAMAFLEX 12G2.5JZ 21 BR E11 X212. 1 X1 134 8.C12 X212. 2 X1 135 8.C23 X212. 3 X1 136 8.C24 X212. 4 X1 146 9.C25 X212. 5 X1 147 9.C26 X212. 6 X1 43 9.C27 X212. 7 X1 44 9.C2891011 PE PE X212. PE 8.C2 GAMAFLEX 12G2.5JZ 22 BR E11 X222. 1 X1 137 8.C42 X222. 2 X1 138 8.C43 X222. 3 X1 139 8.C44 X222. 4 X1 147 9.C45 X222. 5 X1 148 9.C46 X222. 6 X1 43 9.C57 X222. 7 X1 44 9.C5891011 PE PE X222. PE 8.C5 GAMAFLEX 12G2.5JZ 23 BR E11 X232. 1 X1 140 8.C62 X232. 2 X1 141 8.C63 X232. 3 X1 142 8.C74 X232. 4 X1 148 9.C65 X232. 5 X1 149 9.C76 X232. 6 X1 43 9.C77 X232. 7 X1 44 9.C7891011 PE PE X232. PE 8.C7Date/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu 25.10.2005 KHF etteou - C03649 2( 15)Cable specification Cable no. From To Sheet Kaapelin tyyppi Johdin Mistä Mihin S.viiteGAMAFLEX 12G2.5JZ 24 BR E11 X242. 1 X1 143 8.C92 X242. 2 X1 144 8.C93 X242. 3 X1 145 8.C94 X242. 4 X1 149 9.C95 X242. 5 X1 150 9.C96 X242. 6 X1 43 9.C97 X242. 7 X1 44 9.C10891011 PE PE X242. PE 8.C9 GAMAFLEX 8G1.5JZ 25 BR E11 H-S1 A11 X1 163 7.E52 H-S1 B12 X1 167 7.D53 H-S1 A11 X1 168 7.D64 H-S1 A21 X1 160 7.E45 H-S1 A22 X1 164 7.D46 H-S1 B21 X1 161 7.E47 H-S1 B22 X1 165 7.D4 PE PE H-S1 GND 7.D7Date/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu 25.10.2005 KHF etteou - C03649 3( 15)Cable specification Cable no. From To Sheet Kaapelin tyyppi Johdin Mistä Mihin S.viiteH05BB-F3G1,5 181 E1 E11 O-H2 1 X1 54 5.D42 O-H2 2 X1 51 5.C4 GND O-H2 GND X1 GND H05BB-F3G1,5 182 E1 E11 H-H3 1 X1 92 5.D52 H-H3 2 X1 51 5.C5 GND H-H3 GND X1 GNDDate/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu 25.10.2005 KHF etteou - C03649 4( 15)Cable specification Cable no. From To Sheet Kaapelin tyyppi Johdin Mistä Mihin S.viiteBOITALYON-20X1.5 51 E3 E31 O-S1 12 X512 1 22.E923 O-S2 14 X512 3 22.C94 O-S2 14. X512 4 22.C105 A-S3 4 X512 5 22.E26 H-S3 13 X512 6 22.C67 H-S3 23 X512 7 22.C68 H-S3 33 X512 8 22.C69 A-S3 13 X512 9 22.C210 A-S3 23 X512 10 22.C311 A-S3 33 X512 11 22.C312 O-S2 13. X512 12 22.C1013 E-S3 13 X512 13 22.C414 E-S3 23 X512 14 22.C415 E-S3 33 X512 15 22.C516 O-S3 12 X512 16 22.C817 O-S3 11. X512 17 22.C81819 T-S1 14 X512 20 22.C720Date/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu 25.10.2005 KHF etteou - C03649 5( 15)Cable specification Cable no. From To Sheet Kaapelin tyyppi Johdin Mistä Mihin S.viiteSO3XAWG14 191 E1 PROV1 X1L 201 T-E11 1 4.C32 X1L 203 T-E11 2 4.B3 PE SO3XAWG14 192 E1 PROV1 X1L 202 T-E12 1 4.C42 X1L 201 T-E12 2 4.B4 PE SO3XAWG14 193 E1 PROV1 X1L 203 T-E13 1 4.C52 X1L 202 T-E13 2 4.B5 PEDate/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu 25.10.2005 KHF etteou - C03649 6( 15)Cable specification Cable no. From To Sheet Kaapelin tyyppi Johdin Mistä Mihin S.viiteÖ-ZJ25X1MM2 51A RADIO RADIO1 RADIO 1 X51A. 1 23.E12 RADIO 32 X51A. 2 23.E13 RADIO 3 X51A. 3 23.B34 RADIO 4 X51A. 4 23.B25 RADIO 5 X51A. 5 23.E56 RADIO 6 X51A. 6 23.B57 RADIO 7 X51A. 7 23.B58 RADIO 8 X51A. 8 23.B69 RADIO 9 X51A. 9 23.B610 RADIO 10 X51A. 10 23.B711 RADIO 11 X51A. 11 23.B712 RADIO 12 X51A. 12 23.B313 RADIO 13 X51A. 13 23.B714 RADIO 14 X51A. 14 23.B815 RADIO 15 X51A. 15 23.B816 RADIO 16 X51A. 16 23.B417 RADIO 2 X51A. 17 23.B4181920 RADIO 17 X51A. 20 23.B921222324 PE RADIO PE X51A. PE 23.E1CABLE WIRING C03649 +TR1KAAPELILISTA 50Hz, 380//48VDate/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu 25.10.2005 KHF etteou - C03649 7( 15)Cable specification Cable no. From To Sheet Kaapelin tyyppi Johdin Mistä Mihin S.viiteWIRES IN TUBE 33A E2A TR1 PE PE A-M1 PE. 10.B2 BK1 X2A 7 X33A 1 10.B2 BK2 X2A 8 X33A 2 10.B2 BK3 X2A 9 X33A 3 10.B3 BK4 X2A 19 X33A 7 10.B1 BK5 X2A 20 X33A 8 10.B1 RD1 X2A 50 X33A 9 11.F9 RD2 X2A 91 X33A 10 11.E9 A05VV-F8G2.5 / 8XAWG14 41E E2A TR11 X2A 37 X41E2. 1 14.B22 X2A 38 X41E2. 2 14.B23 X2A 39 X41E2. 3 14.B24 X2A 46 X41E2. 4 14.B35 X2A 45 X41E2. 5 14.B367 PE PE X41E2. PE 14.B7 A05VV-F8G2.5 / 8XAWG14 42E E2A TR11 X2A 37 X42E2. 1 14.B22 X2A 38 X42E2.3 14.B33 X2A 39 X42E2. 2 14.B34 X2A 45 X42E2. 4 14.B45 X2A 47 X42E2. 5 14.B467 PE PE X42E2. PE 14.B8 GAMAFLEX 5G1.5JZ 45E E2A.TR1 E2A1 E-S1 121 X2A 87 14.E82 E-S1 222 X2A 88 14.D834 PE PE E-S1 GND 14.D9 GAMAFLEX 8G1.5JZ 351A E2A TR11 X2A 50 A-S1 211 11.F82 X2A 53 A-S1 212 11.E83 X2A 50 A-S1 411 11.F84 X2A 59 A-S1 112 11.E85 X2A 50 A-S1 311 11.F76 X2A 66 A-S1 312 11.E77 PE INT.CABLE (3 WIRES) 355A E2A TR1 BK X2A 53 A-S11 C 11.E8 BN X2A 54 A-S11 NC 11.E8 RDDate/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu 25.10.2005 KHF etteou - C03649 8( 15)Cable specification Cable no. From To Sheet Kaapelin tyyppi Johdin Mistä Mihin S.viiteINT.CABLE (4+SRN WIRE) 356A E2A TR1 BK A-A3 1 A-B1 BK 12.A4 BN A-A3 4 A-B1 BN 12.A4 OG A-A3 3 A-B1 OG 12.A4 RD A-A3 2 A-B1 RD 12.A4 SRN 360GND GND A-B1 SRN 12.A4 INT.CABLE (4+SRN WIRE) 357A E2A.TR1 TR1 BK A-A5 2 A-B5 BK 13.B7 BU RD A-A5 6 A-B5 RD 13.B7 WH A-A5 1 A-B5 WH 13.B7 SRNDate/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu 25.10.2005 KHF etteou - C03649 9( 15)Cable specification Cable no. From To Sheet Kaapelin tyyppi Johdin Mistä Mihin S.viiteWIRES IN TUBE 33B E2B TR2 PE PE B-M1 PE. 16.B2 BK1 X2B 7 X33B 1 16.B2 BK2 X2B 8 X33B 2 16.B2 BK3 X2B 9 X33B 3 16.B3 BK4 X2B 19 X33B 7 16.B1 BK5 X2B 20 X33B 8 16.B1 RD1 X2B 50 X33B 9 17.F9 RD2 X2B 91 X33B 10 17.E9 A05VV-F8G2.5 / 8XAWG14 41F E2B TR21 X2B 37 X41F2. 1 20.B22 X2B 38 X41F2. 2 20.B23 X2B 39 X41F2. 3 20.B24 X2B 46 X41F2. 4 20.B35 X2B 45 X41F2. 5 20.B367 PE PE X41F2. PE 20.B7 A05VV-F8G2.5 / 8XAWG14 42F E2B TR21 X2B 37 X42F2. 1 20.B22 X2B 38 X42F2.3 20.B33 X2B 39 X42F2. 2 20.B34 X2B 45 X42F2. 4 20.B45 X2B 47 X42F2. 5 20.B467 PE PE X42F2. PE 20.B7 GAMAFLEX 5G1.5JZ 45F E2B.TR2 E2B1 F-S1 121 X2B 87 20.E82 X2B 88 F-S1 222 20.D834 PE PE F-S1 GND 20.D9 GAMAFLEX 8G1.5JZ 351B E2B TR21 X2B 50 B-S1 211 17.F82 X2B 53 B-S1 212 17.E83 X2B 50 B-S1 411 17.F84 X2B 59 B-S1 112 17.E85 X2B 50 B-S1 311 17.F76 X2B 66 B-S1 312 17.E77 PE INT.CABLE (3 WIRES) 355B E2B TR2 BK X2B 53 B-S11 C 17.E8 BN X2B 54 B-S11 NC 17.E8 RDDate/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu 25.10.2005 KHF etteou - C03649 10( 15)Cable specification Cable no. From To Sheet Kaapelin tyyppi Johdin Mistä Mihin S.viiteINT.CABLE (4+SRN WIRE) 356B E2B TR2 BK B-A3 1 B-B1 BK 18.A4 BN B-A3 4 B-B1 BN 18.A4 OG B-A3 3 B-B1 OG 18.A4 RD B-A3 2 B-B1 RD 18.A4 SRN 360GND GND B-B1 SRN 18.A4 INT.CABLE (4+SRN WIRE) 357B E2B.TR2 TR2 BK B-A5 2 B-B5 BK 19.B7 BU RD B-A5 6 B-B5 RD 19.B7 WH B-A5 1 B-B5 WH 19.B7 SRNDate/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu 25.10.2005 KHF etteou - C03649 11( 15)Cable specification Cable no. From To Sheet Kaapelin tyyppi Johdin Mistä Mihin S.viiteH07VVH2-F4G35 31A E1 E2A1 X1A 7 X2A 7 10.B22 X1A 8 X2A 8 10.B23 X1A 9 X2A 9 10.B3 PE PE PE 10.B2 H07VVH2-F12G1,5 32A E1 E2A1 X1A 50 X32A2. 1 11.F62 X1A 54 X32A2. 2 11.D83 X1A 59 X32A2. 3 11.D84 X1A 66 X32A2. 4 11.D75 X1A 90 X32A2. 14 11.D96 X1A 93 X32A2. 6 12.E97 X1A 94 X32A2. 7 12.E98 X1A 95 X32A2. 8 12.E99 X1A 51 X32A2. 9 11.A310 X1A 19 X32A2. 12 10.B111 X1A 20 X32A2. 13 10.B1 PE PE X32A2. PE 12.E10 H07VVH2-F4G2,5 40E E1 E2A1 X1A 31 X40E2. 1 10.B72 X1A 32 X40E2. 2 10.B73 X1A 33 X40E2. 3 10.B7 PE X40E2. PE 10.B7 H07VVH2-F10G1,5 321A E1 E2A1 X1 97 X32A2. 10 12.E92 X1 98 X32A2. 11 12.E10345678910SANTOPRENE 6X0,75 322A E1.A E2A.TR11 A-A1.5 55 A-A5 3 10.C52 A-A1.5 56 A-A5 7 10.C53 A-A1.5 51 A-A54 10.C54 PE 10.C65 PE 10.C66 PE 10.C6 SRN 360GND1 GND 10.C6Date/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu 25.10.2005 KHF etteou - C03649 12( 15)Cable specification Cable no. From To Sheet Kaapelin tyyppi Johdin Mistä Mihin S.viiteSANTOPRENE 6X0,75 323A E1 E2A1 A-A2 30 A-A3 7 12.B42 A-A2 26 A-A3 6 12.B43 A-A2 25 A-A3 5 12.B44 PE 12.B45 PE 12.B46 PE 12.B5 SRN 360GND2 GND 12.B5Date/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu 25.10.2005 KHF etteou - C03649 13( 15)Cable specification Cable no. From To Sheet Kaapelin tyyppi Johdin Mistä Mihin S.viiteH07VVH2-F4G35 31B E1 E2B1 X1B 7 X2B 7 16.B22 X1B 8 X2B 8 16.B23 X1B 9 X2B 9 16.B3 PE PE PE 16.B2 H07VVH2-F12G1,5 32B E1 E2B1 X1B 50 X32B2. 1 17.F62 X1B 54 X32B2. 2 17.D83 X1B 59 X32B2. 3 17.D84 X1B 66 X32B2. 4 17.D75 X1B 90 X32B2. 14 17.D96 X1B 93 X32B2. 6 18.E97 X1B 94 X32B2. 7 18.E98 X1B 95 X32B2. 8 18.E99 X1B 51 X32B2. 9 17.A310 X1B 19 X32B2. 12 16.B111 X1B 20 X32B2. 13 16.B1 PE PE X32B2. PE 18.E10 H07VVH2-F4G2,5 40F E1 E2B1 X1B 31 X40F2. 1 16.B72 X1B 32 X40F2. 2 16.B73 X1B 33 X40F2. 3 16.B7 PE X40F2. PE 16.B7 H07VVH2-F10G1,5 321B E1 E2B1 X1 109 X32B2. 10 18.E92 X1 110 X32B2. 11 18.E9345678910SANTOPRENE 6X0,75 322B E1.B E2B.TR21 B-A1.5 55 B-A5 3 16.C52 B-A1.5 56 B-A5 7 16.C53 B-A1.5 51 B-A54 16.C54 PE 16.C65 PE 16.C66 PE 16.C6 SRN 360GND1 GND 16.C6Date/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu 25.10.2005 KHF etteou - C03649 14( 15)Cable specification Cable no. From To Sheet Kaapelin tyyppi Johdin Mistä Mihin S.viiteSANTOPRENE 6X0,75 323B E1 E2B1 B-A2 30 B-A3 7 18.B42 B-A2 26 B-A3 6 18.B43 B-A2 25 B-A3 5 18.B44 PE 18.B45 PE 18.B46 PE 18.B5 SRN 360GND2 GND 18.B5Date/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu 25.10.2005 KHF etteou - C03649 15( 15)Cable specification Cable no. From To Sheet Kaapelin tyyppi Johdin Mistä Mihin S.viiteH05VVH6-F18G1,0 52 E1 E31 X521. 1 X512. 1 22.E92 X521. 2 X512. 2 22.E103 X521. 3 X512. 3 22.B94 X521. 4 X512. 4 22.B105 X521. 5 X512. 5 22.E26 X521. 6 X512. 6 22.B67 X521. 7 X512. 7 22.B68 X521. 8 X512. 8 22.B69 X521. 9 X512. 9 22.B210 X521. 10 X512. 10 22.B311 X521. 11 X512. 11 22.B312 X521. 12 X512. 12 22.B1013 X521. 13 X512. 13 22.B414 X521. 14 X512. 14 22.B415 X521. 15 X512. 15 22.B516 X521. 16 X512. 16 22.B817 X521. 17 X512. 17 22.B8 PE X521. PE X512. PE 22.E10 H07VVH2-F10G1,5 53 E1 E31 X521. 20 X512. 20 22.B72345678910Date/Päivä Dept./Osasto Designer/Suunn. Issue/Versio Order/Tilaus Page/Sivu25.10.2005 KHF etteou - C03649 1( 2)Parameters for CONTROL PRO A-A2 3-2-1 Load 1 0.00 4-7-1 Load Meas. Sens 3-2-10 Mlf2 0.000 4-7-10 C1f 0.000 3-2-2 Mhs1 0.00 4-7-11 C2f 0.000 3-2-3 Mhf1 0.000 4-7-12 ki 0.000 3-2-4 Mls1 0.000 4-7-13 Acc-t slow 0.2 3-2-5 Mlf1 0.000 4-7-14 Acc-t fast 0.3 3-2-6 Load 2 0.000 4-7-2 Load rate% 10 3-2-7 Mhs2 0.000 4-7-3 R0f 0.000 3-2-8 Mhf2 0.000 4-7-4 R0s 0.000 3-2-9 Mls2 0.000 4-7-5 T0 0.000 3-4-1 Load 1 20 4-7-6 TEMP_SLOW T1 3-4-2 Input 1 4.00 4-7-7 TEMP_FAST T1 3-4-3 Load 2 0 4-7-8 C2f 0.000 3-4-4 Input 2 2.13 4-7-9 C2s 0.000 3-5 OL protect 0 4-8 Hoist ctrl Inv 4-1-1 MFI1 oper. NU 4-9-1 SR select No 4-1-2 MFI1 IntL 20 4-9-2 Load limit 2 4-1-3 MFI1 2OLL 1 5-1-1 S run time 12500 4-1-4 MFI1 Cintl 20 5-1-2 S starts 3M000 4-10-1 OT run ? 0 5-1-3 S SWP 0 4-10-2 OT limit 150 5-1-4 S Br SWP% 0 4-10-3 Supply sup No 6-1 Hoist name A 4-11-1 Hoist cnt 2 6-10 D SRT3 3200 4-11-2 Run sup. Yes 6-11 D SRT8 3200 4-11-3 B OL Yes 6-12 D SL3 160k0 4-11-4 B nom load 40 6-13 D SL8 160k0 4-2-1 MFI2 oper. NU 6-14 MaxST MFI1 7M500 4-2-2 MFI2 IntL 20 6-15 MaxRT MFI1 25000 4-2-3 1+2 IntL 20 6-16 MaxST MFI2 7M500 4-2-4 MFI2 2OLL 1 6-17 MaxRT MFI2 25000 4-2-5 MFI2 CIntL 20 6-18 Max Br 1M000 4-2-6 1+2 CIntL 20 6-19 MaxControl 640k0 4-3-1 ROUT oper. OL 6-2 ##### 0 4-3-2 ROUT Logic Norm 6-20 Passwd 4372 4-3-3 ROUT LoadX 20 6-3 Class 6 4-3-4 TempX meas T1 6-4 Nom. Load 20 4-3-5 TempX lim 100 6-5 Nominal ED 60 4-4-1 T1 operat. PTC 6-6 Sp ratio 1 4-5-1 T2 operat. NU 6-7 Max ST 7M500 4-6-1 AOUT oper. NU 6-8 Max E-stop 5000 4-6-2 Zero load 2.000 6-9 Max RT 25000 4-6-3 Nom. load 8.000 Parameters for DynaDrive 022 E-A1 S1 0000 S2 0001 S3 0001 S6 1000 Parameters for CONTROL PRO B-A2 3-2-1 Load 1 0.00 4-7-1 Load Meas. Sens 3-2-10 Mlf2 0.000 4-7-10 C1f 0.000 3-2-2 Mhs1 0.00 4-7-11 C2f 0.000 3-2-3 Mhf1 0.000 4-7-12 ki 0.000 3-2-4 Mls1 0.000 4-7-13 Acc-t slow 0.2 3-2-5 Mlf1 0.000 4-7-14 Acc-t fast 0.3 3-2-6 Load 2 0.000 4-7-2 Load rate% 10 3-2-7 Mhs2 0.000 4-7-3 R0f 0.000 3-2-8 Mhf2 0.000 4-7-4 R0s 0.000 3-2-9 Mls2 0.000 4-7-5 T0 0.000 3-4-1 Load 1 20 4-7-6 TEMP_SLOW T1 3-4-2 Input 1 4.00 4-7-7 TEMP_FAST T1 3-4-3 Load 2 0 4-7-8 C2f 0.000 3-4-4 Input 2 2.13 4-7-9 C2s 0.000 3-5 OL protect 0 4-8 Hoist ctrl Inv 4-1-1 MFI1 oper. NU 4-9-1 SR select No 4-1-2 MFI1 IntL 20 4-9-2 Load limit 2 4-1-3 MFI1 2OLL 1 5-1-1 S run time 12500 4-1-4 MFI1 Cintl 20 5-1-2 S starts 3M000。
20,5t行车主要部分电气工作原理图
20/5t桥式主要部分电气工作原理20/5t桥式起重机经常移动的。
因此要采用移动的电源线供电，一般采用软电缆供电，软电缆可随大、小车的滑触线通过生产车间中常用的20／5t桥式起重机，它是一种用来吊起或放下重物并使重物在短距离内水平移动的起重设备，俗称吊车、行车或天车。
起重设备按结构分，有桥式、塔式、门式、旋转式和缆索式等多种，不同结构的起重设备分别应用于不同的场合。
生产车间内使用的是桥式起重机，常见的有5t、10t单钩和15／3t、20／5t双钩等。
下面以20／5t双钩桥式起重机为例分析一下20/5t桥式起重机控制线路。
20/5t桥式起重机主要由主钩（20t）、副钩（5t）、大车和小车等四部分组成。
如图10-17所示是20/5t桥式起重机的外形结构图。
1-驾驶室2-辅助滑线架3-交流磁力控制器4-电阻箱5-起重小车6-大车拖动电动7-端梁8-主滑线9-主梁图10-17 桥式起重机外形结构图20/5t桥式起重机由五台电动机组成，其主要运动形式分析如下：大车的轨道设在沿车间两侧的柱子上，大车可在轨道上沿车间纵向移动；大车上有小轨道，供小车横向移动；主钩和副钩都安装在小车上。
交流起重机的电源为380V。
由于起重机工作时是电刷引入起重机驾驶室内的保护控制盘上，三根主滑触线是沿着平行于大车轨道方向敷设在车间厂房的一侧。
提升机构、小车上的电动机和交流电磁制动器的电源是由架设在大车上的辅助滑触线（俗称拖令线）来供给的；转子电阻也是通过辅助滑触线与电动机连接的。
滑触线通常用圆钢、角钢、V形钢或工字钢轨制成。
10.6.1 20/5t桥式起重机的工作原理1.主电路分析桥式起重机的工作原理如图10-18所示。
大车由两台规格相同的电动机M1和M2拖动，用一台凸轮控制器Q1控制，电动机的定子绕组并联在同一电源上；YA1和YA2为交流电磁制动器，行程开关SQ R和SQ L作为大车前后两个方向的终端保护。
小车移动机构由一台电动机M3拖动，用一台凸轮控制器Q2控制，YA3为交流电磁制动器，行程开关SQ BW和SQ FW作为小车前、后两个方向的终端保护。
DEMAG行车电路图
2
Designation Cover Sheet Contents Legend POWERFEED CRANE LONG TRAVEL UNIT CROSS TRAVEL UNIT CRAB 1 HOIST UNIT CRAB 1 CROSS TRAVEL UNIT CRAB 2 HOIST UNIT CRAB 2 FLOOR CONTROL RADIO CONTROL Layout Terminals Equipment Layout List of Equipment Cable List Interconnection Diagram
B
Observe legal Protection according to ISO 16016
C
06.02.2013 17:25
CONNECTION MARKINGS MOTORS DIN EN 60034-8 (IN A TRANSITION PERIOD THE MARKING OLD/NEW ARE EQUALLY GOOD)
OLD THERMOSTATIC SWITCH BRAKE RELEASE MONITORING
601 602 803 802 801 401 402 E1 E2 1S2
C
NEW
TB1 TB2 1S1 1S3 BD1 BD2 HE1 HE2
D
D
CAD Drawing, no manual Changes SIA-Date
Designation Legend
Order No.
3
4
5
6
996186
+24V GND 24V S1 IND S2 IND S3 IND S4 IND S5 IND
行车电气控制原理图
行车电气控制原理一、电气设备和电路布置行车电气控制电路可以分为四个部份，即提升、开闭、小车、大车，它们都分别由JZR型起重机专用的电动机来拖动。
提升、开闭和小车的传动机构都装在小车上。
大车移动机构采用分别传动，即装在桥架两侧的电动机来拖动。
磁力控制盘和所有电阻安装在起重机桥架上，全部操纵器件集中装在驾驶室内。
供给起重机的三相交流电源，是由集电拖从导电轨引到驾驶室保护控制盘。
从保护盘引出到凸轮控制器或到磁力控制盘的电源线，只有三相中的两相，另一相称为公用相（即X21），直接接到电动机的定子接线端。
二、主电路和联锁控制的保护在进线电缆上安装有空气负荷开关，作为包括三相导电轨在内的整个起重机电路的短路保护。
在起重机上，所有电动机均由过电流继电器作为公路过载保护，这些过电流继电器的整定值一般整定在被保护电动机额定电流的2.25-2.5倍。
总电流过载保护的电流继电器串接在公用相，安的整定值不应超过全部电动机额定电流的1.5倍。
为了防止人身触电事故，在栏杆门、横梁等地方装有行程开关（CAK、1LAK、2LAK），以防止有人在电源没有断开的情况下，跨入行车或桥架而发生危险。
这些限位开关都与主电路上的过流继电器相串联，其中有一对触点断开，将使主接触断开。
起重机还设有零位联锁保护，即所有凸轮控制器的手柄都必须放在零位，这样才能按起动按钮使行车准备开始工作。
三、凸轮控制器的控制情况凸轮控制器是用来直接控制绕线式电机的正反向起动、运转和停止的。
在行车投入运行以前，应当将控制器手柄放在零位，然后起动总开关按钮，使总电源接通。
这一要求是利用5和7之间触点XTK来完成的，它在零位时是处在闭合状态。
小车机构的“向前”或“向后”移动是依靠凸轮控制器对调电机进线业实现的。
当手柄转到向前任何一档时，控制器的主触点X32与XD2接通，X33与XD3接通，电动机便作向前运转。
反之如手柄转到向后位置，则X32与XD3接通，X33与XD2接通，电动机反转。
行车主要部分电气工作原理图
20/5t桥式主要部分电气工作原理20/5t桥式起重机经常移动的。
因此要采用移动的电源线供电，一般采用软电缆供电，软电缆可随大、小车的滑触线通过生产车间中常用的20／5t桥式起重机，它是一种用来吊起或放下重物并使重物在短距离水平移动的起重设备，俗称吊车、行车或天车。
起重设备按结构分，有桥式、塔式、门式、旋转式和缆索式等多种，不同结构的起重设备分别应用于不同的场合。
生产车间使用的是桥式起重机，常见的有5t、10t单钩和15／3t、20／5t双钩等。
下面以20／5t双钩桥式起重机为例分析一下20/5t桥式起重机控制线路。
20/5t桥式起重机主要由主钩（20t）、副钩（5t）、大车和小车等四部分组成。
如图10-17所示是20/5t桥式起重机的外形结构图。
1-驾驶室2-辅助滑线架3-交流磁力控制器4-电阻箱5-起重小车6-大车拖动电动7-端梁8-主滑线9-主梁图10-17 桥式起重机外形结构图20/5t桥式起重机由五台电动机组成，其主要运动形式分析如下：大车的轨道设在沿车间两侧的柱子上，大车可在轨道上沿车间纵向移动；大车上有小轨道，供小车横向移动；主钩和副钩都安装在小车上。
交流起重机的电源为380V。
由于起重机工作时是电刷引入起重机驾驶室的保护控制盘上，三根主滑触线是沿着平行于大车轨道方向敷设在车间厂房的一侧。
提升机构、小车上的电动机和交流电磁制动器的电源是由架设在大车上的辅助滑触线（俗称拖令线）来供给的；转子电阻也是通过辅助滑触线与电动机连接的。
滑触线通常用圆钢、角钢、V形钢或工字钢轨制成。
10.6.1 20/5t桥式起重机的工作原理1.主电路分析桥式起重机的工作原理如图10-18所示。
大车由两台规格相同的电动机M1和M2拖动，用一台凸轮控制器Q1控制，电动机的定子绕组并联在同一电源上；YA1和YA2为交流电磁制动器，行程开关SQ R和SQ L作为大车前后两个方向的终端保护。
小车移动机构由一台电动机M3拖动，用一台凸轮控制器Q2控制，YA3为交流电磁制动器，行程开关SQ BW和SQ FW作为小车前、后两个方向的终端保护。
20,5t行车主要部分电气工作原理图
20/5t桥式主要部分电气工作原理20/5t桥式起重机经常移动的。
因此要采用移动的电源线供电，一般采用软电缆供电，软电缆可随大、小车的滑触线通过生产车间中常用的20／5t桥式起重机，它是一种用来吊起或放下重物并使重物在短距离内水平移动的起重设备，俗称吊车、行车或天车。
起重设备按结构分，有桥式、塔式、门式、旋转式和缆索式等多种，不同结构的起重设备分别应用于不同的场合。
生产车间内使用的是桥式起重机，常见的有5t、10t单钩和15／3t、20／5t双钩等。
下面以20／5t双钩桥式起重机为例分析一下20/5t桥式起重机控制线路。
20/5t桥式起重机主要由主钩（20t）、副钩（5t）、大车和小车等四部分组成。
如图10-17所示是20/5t桥式起重机的外形结构图。
1-驾驶室 2-辅助滑线架 3-交流磁力控制器4-电阻箱5-起重小车 6-大车拖动电动7-端梁 8-主滑线 9-主梁图10-17 桥式起重机外形结构图20/5t桥式起重机由五台电动机组成，其主要运动形式分析如下：大车的轨道设在沿车间两侧的柱子上，大车可在轨道上沿车间纵向移动；大车上有小轨道，供小车横向移动；主钩和副钩都安装在小车上。
交流起重机的电源为380V。
由于起重机工作时是电刷引入起重机驾驶室内的保护控制盘上，三根主滑触线是沿着平行于大车轨道方向敷设在车间厂房的一侧。
提升机构、小车上的电动机和交流电磁制动器的电源是由架设在大车上的辅助滑触线（俗称拖令线）来供给的；转子电阻也是通过辅助滑触线与电动机连接的。
滑触线通常用圆钢、角钢、V形钢或工字钢轨制成。
10.6.1 20/5t桥式起重机的工作原理1.主电路分析桥式起重机的工作原理如图10-18所示。
大车由两台规格相同的电动机M1和M2拖动，用一台凸轮控制器Q1控制，电动机的定子绕组并联在同一电源上；YA1和YA2为交流电磁制动器，行程开关SQ R和SQ L作为大车前后两个方向的终端保护。
小车移动机构由一台电动机M3拖动，用一台凸轮控制器Q2控制，YA3为交流电磁制动器，行程开关SQ BW和SQ FW作为小车前、后两个方向的终端保护。
行车20T电路图
行车20T电器配件大钩推动器；YT1CJ---90Z/8 二台小钩推动器；YT1CJ---45Z/6 一台大小车推动器；YT1CJ----25Z/4 三台大车过电流继电器；JL15---40A 四台小车过电流继电器；JL15---20A 二台副升过电流继电器；JL15---40A 二台主升过电流继电器；JL15----150A 二台总过流继电器；JL15-----250A 一台空气开关；DZ47—60A 2P C16 一台DZ47—60 1P D16 D10 一台三相刀闸HD11—200/3 IN=200A 一台脚踏开关EKW-----5A----B 一台空开DZ47---60A 2P—D10 D16 二只DZ47----60A 2P D16 一只接触器CJ20---160 线圈380V 一台断路器DZ20Y---225 IN=160A 一台大车控制器KT10 60J/5 一台小车控制器KT10----25J/1 一台副升控制器KT10 ----25/1 一台主升控制器LK17---11J/301【改动】一台行车20T电器配件大车电机 YZR160M2----6/7.5KW 二台小车电机 YZR132M2---6/4KW 一台副升电动机 YZR160L ----8/9KW 一台主升电动机 YZR250M1----8/30KW 一台主钩超载限制器 QSX---WZ—2—20t 一只主升电阻器 RS54—250M1—8/4Y 四箱副升电阻箱 RS54—160L –8/1B 一箱小车电阻箱 RK52---132M2—6/1B 一箱大车电阻箱 RK54—160M2—6/1B 二箱主升重锤限位 LX10---12 二只主升轴头限位 DXZ 5/4 二只大小车限位 LX10----12 四只舱门限位 YBLX—K1/111 四只电铃 SHF---6/36V 一只相序保护器 XJ3----D 一只继电器 CJX2—09 线圈380V 七台时间继电器 JS14A—0---1S 四台主升转子接触器 CJX2—80 线圈380V 四台主升定子接触器 NC2---150 线圈380V 二台主升制动接触器 CJX2—12 线圈380V 一台。
行车电气
第八章天车的电气线路及原理第二节主电路主电路（动力电路）是用来驱动电动机工作的电路，它包括电动机绕组和电动机外接电路两部分。
外接电路有外接定子和外接转子电路，简称定子电路和转子电路。
定、转子电路根据控制电动机功率的不同，又分为接触器控制和凸轮控制器控制。
定子电路由接触器控制，转子电路由凸轮控制器控制。
一、定子电路定子电路是由三相交流电源、隔离开关QS、过电流继电器的线圈KOC1,KOC2，正反向接触器的主触头KMF, KMR及电动机定子绕组等组成。
转子电路是由转子绕组、外接电阻器及凸轮控制器的主触头等组成，如图8-2所示。
图8-2 主回路电路图隔离开关QS是主电路与电源接通和断开的总开关；过电流继电器KOC1, KOC2作电动机过流保护用；正反向接触器的主触头、KMF, KMR均为动合（常开）触头，两者之间具有电器联锁。
当正转接触器主触头KMF闭合时，电动机正转；当反转接触器主触头KMR闭合时，则电动机反转。
转子电路用凸轮控制器主触头控制转子电路的外接电阻，来实现限制起动电流和调节转速的目的。
要改变电动机运转方向就必须将三相电源中的任意两相对调。
表8-1为凸轮控制器控制电动机转向的情况。
当凸轮控制器的手柄置于零位时，其触头断开，电动机不工作；当凸轮控制器手柄逆时针方向转动时，触头1, 3闭合，电动机正转。
当凸轮控制器手柄顺时针方向转动时，触头2, 4闭合，电动机反转。
从表8-1也可以看出，当接触器KMF的主触头闭合时，接到电动机定子绕组Ul, V1, W1的电源相序为L1,L2,L3，电动机正转。
当接触器KMR的主触头闭合时，电动机定子绕组U1, V1, Wl的电源相序为I3, L2, Ll，电动机反转。
表8-1凸轮控制器控制电动机转向的情况二、转子电路转子电路是指通过凸轮控制器主触头的分合来改变转子电路外接电阻的大小而实现限制起动电流及调速的电路。
如图8-2所示，转子电路的外接电阻是由三相电阻器组成的，三相电阻的出线端U2, V2, W2连接在一起，另外三个出线端U1, vi , Wl用三根导线经电刷一集电环分别与转子绕组u、v, w相连接。
5-轨道电路-1
1
轨道电路的产生
1870年美国人鲁宾逊发明了开路式轨道电路。 1872年鲁宾逊又成功研制了闭路式轨道电路。
轨道电路是利用线路上的钢轨作为导体，用钢轨绝缘划 分范围的电路。
用于自动、实时检查线路占用情况，将列车运行与信号 显示联系起来，向列车传递行车信息。
2
第一节 轨道电路概述
JZXC-480整流继电器
37
3、钢轨绝缘 保证相邻轨道电路之间的电气绝缘。
38
4、轨道电路连接线
包括：
钢 轨 接 续 线 ---- 用 于 轨 道 电 路接缝处的连接，以减小接 触电阻。有塞钉式（现场广 泛使用）、焊接式。
引 接 线 ---- 连 接 轨 道 电 路 送 受端变压器箱或电缆盒与钢 轨的导线，一般用涂有防腐 油的多股钢丝绳制成。
BG1-80型轨道变压器 7
(4)受电设备 轨道电路的受电设备可以是轨道继电器，用于 反映轨道电路范围内有无列车、车辆占用和钢轨是否完整；
或者当轨道电路中包含有控制信息时，轨道电路的受电设备也 可以是能够接收并鉴别电流特性的电子设备，能够根据接收到的 不同特性的电流，令有关继电器动作。
2020/3/7
29
8、按机车牵引电流的回归方式分类：
单轨条轨道电路：利用轨道电路中一根钢轨作为牵引电 流回线的轨道电路
双轨条轨道电路 ：利用轨道电路两根钢轨作为牵引电流 回线的轨道电路
30
四、轨道电路的应用
主要用于区间和车站。 区间：轨道电路通常是与自动闭塞制式相一致的 轨道电路，按照自动闭塞通过信号机分区，每个闭塞 分区就有其轨道电路。 站内：轨道电路应用更为广泛。对于电气集中联锁 来说，列车进路和调车进路等都必须安装轨道电路。 机车信号：各种制式的区间轨道电路和站内电码化 以后的轨道电路，就是其地面发送的设备，也就是信 息来源。对于列车超速防护来说，带有编码信息的轨 道电路是其车---地之间传输信息的通道之一。
车间行车控制电路工作原理与常见故障检修
车间行车控制电路工作原理与常见故障检修摘要：行车在工厂企业使用比较广泛,主要用于设备的吊装、吊运材料等。
在使用过程中,行车电气控制部分经常出现故障,这不仅影响工作效率,严重的话引发重大事故。
为了使行车在使用中安全、可靠运行,避免事故发生,对维保人员提出很高的要求,要求其熟悉电路控制原理,检修故障方法等。
关键词：车间；行车控制；电路工作；故障检修1行车电路控制工作原理1.1向上吊装当需要向上提升设备或材料时，用手按住手柄控制箱的向上键sb8，AC36V电压通过向上键sb8、过载限制器K01和起重限制器K02与向上接触器KM7的线圈形成回路。
up接触器KM7通电并开始工作。
此时，AC380V电源通过向上接触器触点km7-1和行驶防火切断限位开关QS2连接至行驶马达M5。
行驶马达M5通电并开始向上和向前运行。
当被吊设备或材料达到规定高度时，松开向上键sb8，接触器KM7线圈无电压，触点断开，行走电机M5无工作电源，停止工作。
当起重设备或材料超过设定重量时，过载限制器K01动作，其内部触点断开。
这样，接触器KM7线圈无工作电压，触点断开，驱动电机M5无工作电源，停止工作。
当被吊设备或材料达到规定高度时，操作人员仍保持按下向上按钮sb8不松动，电机M5保持运行。
当被吊设备和材料到达设定的极限位置并保持起重限制器K02时，拉动起重限制器K02的细绳松动（通常情况下，起重限制器K02的细绳张紧，内部触点连接），重锤限制器K02的内部触点断开，接触器KM7线圈断电，断开触点，驱动电机M5在无工作电源的情况下停止运行，防止因操作失误造成事故。
1.2下吊当需要向下起吊设备或材料时，用手按住手柄控制箱的向下键sb7。
AC36V电压通过向下键sb7直接连接到向下接触器KM6的线圈形成回路，向下接触器KM6通电并开始工作。
此时，AC380V电源通过向下接触器触点km6-1和行驶防火切断限位开关QS2连接至行驶马达M5。
行驶马达M5通电并开始向下和反向运行。
行车主要部分电气工作原理图.docx
.20/5t桥式主要部分电气工作原理20/5t桥式起重机经常移动的。
因此要采用移动的电源线供电，一般采用软电缆供电，软电缆可随大、小车的滑触线通过生产车间中常用的20／5t 桥式起重机，它是一种用来吊起或放下重物并使重物在短距离水平移动的起重设备，俗称吊车、行车或天车。
起重设备按结构分，有桥式、塔式、门式、旋转式和缆索式等多种，不同结构的起重设备分别应用于不同的场合。
生产车间使用的是桥式起重机，常见的有5t、10t 单钩和 15／ 3t、20／ 5t 双钩等。
下面以 20／ 5t 双钩桥式起重机为例分析一下20/5t 桥式起重机控制线路。
20/5t 桥式起重机主要由主钩（20t ）、副钩（ 5t）、大车和小车等四部分组成。
如图10-17 所示是 20/5t 桥式起重机的外形结构图。
1- 驾驶室2- 辅助滑线架3- 交流磁力控制器4- 电阻箱5- 起重小车6- 大车拖动电动7- 端梁8- 主滑线9- 主梁图 10-17桥式起重机外形结构图20/5t 桥式起重机由五台电动机组成，其主要运动形式分析如下：大车的轨道设在沿车间两侧的柱子上，大车可在轨道上沿车间纵向移动；大车上有小轨道，供小车横向移动；主钩和副钩都安装在小车上。
交流起重机的电源为380V。
由于起重机工作时是电刷引入起重机驾驶室的保护控制盘上，三根主滑触线是沿着平行于大车轨道方向敷设在车间厂房的一侧。
提升机构、小车上的电动机和交流电磁制动器的电源是由架设在大车上的辅助滑触线（俗称拖令线）来供给的；转子电阻也是通过辅助滑触线与电动机连接的。
滑触线通常用圆钢、角钢、V形钢或工字钢轨制成。
10.6.1 20/5t 桥式起重机的工作原理1.主电路分析桥式起重机的工作原理如图10-18 所示。
大车由两台规格相同的电动机M1 和 M2 拖动，用一台凸轮控制器 Q1 控制，电动机的定子绕组并联在同一电源上；YA1 和 YA2 为交流电磁制动器，行程开关SQ R和 SQ L作为大车前后两个方向的终端保护。
行车常用电路知识
行车常用电路知识1.供电电路：由蓄电池、发电机、调压器、工况显示装置等组成。
它的主要任务是为整车所有电器设备供电，保持供电电压的稳定。
2.起动电路：起动继电器、起动开关、起动保护装置等。
它的主要任务是将发动机从静止状态变为自运转状态。
3.点火电路：由分电器、电子点火控制器、点火线圈、火花塞、点火开关等组成。
它的主要任务是控制和产生足够的电压，突破火花塞电极之间的间隙，同时按照发动机的工作顺序，向各缸的火花塞输送高压电。
4.空调控制电路：由空调压缩机电磁离合器、空调控制器、控制开关和风扇控制电路组成。
5.仪表回路的组成：仪表回路由仪表、指示仪表、传感器、各种报警器和控制器等组成。
其主要任务是控制各种仪表的显示信息参数和报警。
6.照明及灯光信号装置电路：是由前照灯、雾灯、示廓灯、转向灯、制动灯、倒车灯、车内灯及相关控制继电器和开关组成的电路。
7.辅助装置电路：为提高车辆的安全性和舒适性而设置的由各种电气装置组成的电路。
不同型号的辅助电器种类不同。
一辆车的档次越高，辅助电气设备就越完善。
8.电控系统电路：主要由发动机控制系统(包括燃油喷射、点火和排放控制)、自动变速器和恒速行驶控制系统、防抱死制动系统、安全气囊控制系统等电路组成。
9.蓄电池正极线：从蓄电池引出直通熔断器盒，也有的从蓄电池正极线直接引到启动机正极接线柱上，再从哪里引出较细的正极线到其他电路。
10.点火、仪表、指示灯线：必须经过汽车钥匙才能接通电路。
11.专用线：不管发动机工作都需要接入的电器，如收放机点烟器等，由点火开关单独设置一挡予以供电。
12.启动控制线：启动机主电路的控制开关（触盘）常用磁力开关来通断。
其接线方式有三种形式：小功率启动机磁力开关的吸引线圈保持线圈由点火开关的启动档控制；大功率起动机的吸引保持线圈则由起动机继电器控制（如东风解放及三菱重型车）;-装有自动变速器的轿车，为了保证空档启动，常将启动控制线串接在空档开关上。
