涡轮流量计规格书

合集下载

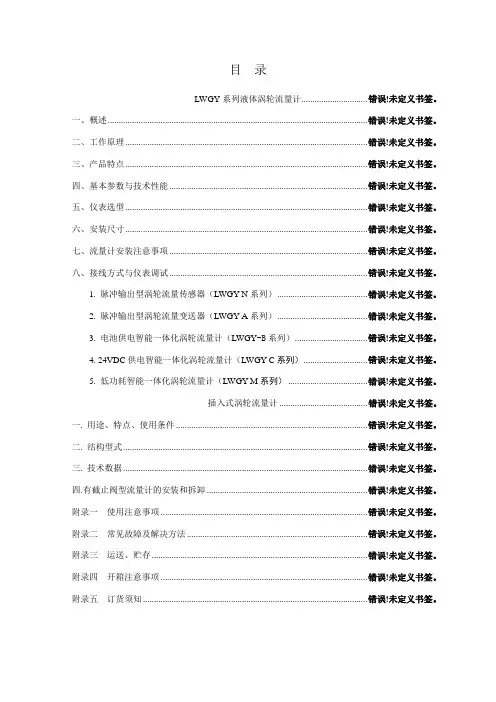

液体涡轮流量计说明书

液体涡轮流量计说明书
DN 10
0.2~1.2
0.15~1.5
6.3
12、16、25
DN 15
0.6~6
0.4~8
6.3、2.5(法兰)
4.0、6.3、12、16、25
DN 20
0.8~8
0.45~9
6.3、2.5(法兰)
4.0、6.3、12、16、25
DN 25
1~10
0.5~10
6.3、2.5(法兰)
4.0、6.3、12、16、25
10~100
5~100
2.5
4.0、6.3、12、16、25
DN 100
20~200
10~200
1.6
4.0、6.3、12、16、25
DN 125
25~250
13~250
1.6
2.5、4.0、6.3、12、16
DN 150
30~300
15~300
1.6
2.5、4.0、6.3、12、16
DN 200
80~800
40~800
1.6
2.5、4.0、6.3、12、16

表3仪表选型
型号
说明
LWGY─

/□
/□
/□
/□
/□
/□
公称通径
XX
XX为表2中的仪表口径
类型
N
基本型,+12V供电,脉冲输出,高电平≥8V低电平≤0.8V
A
4~20mA两线制电流输出,远传变送型
B
电池供电现场显示型
C
现场显示/4~20mA两线制电流输出
电池供电智能一体化涡轮流量计,只有现场显示功能,没有数据输出功能,不存在接线问题。

涡轮流量计说明书

涡轮流量计说明书

目录1、概述1.1 搬运时应注意的事项1.2 存放应注意的事项1.3选择安装地点应注意的事项1.4限制使用无线电收发机应注意的事项1.5防爆型仪表安装注意事项2、技术性能2.1 气体涡轮流量传感器的技术性能2.2 LRT-I现场显示表(锂电池供电)的技术性能2.3 LRT-Ⅱ现场显示表(外供电)的技术性能2.4 LRT-Ⅲ现场显示表(外供电)的技术性能3、结构与工作原理3.1气体涡轮流量传感器的基本结构3.2 工作原理4、外形尺寸及安装4.1 外形尺寸4.2 安装5、接线5.1放大器及现场显示表的接线5.2 应用举例6、流量传感器的维护7、流量传感器故障及故障排除方法装箱单1、概述本说明书叙述了LWGQ气体涡轮流量计的标准技术规格、型号及其安装、操作和维护。

请在使用前阅读本手册。

但在手册中没有叙述用户的不同特点,也未对每一次的技术规格、结构或部件的修改作订正,因为有些修改不会对仪器的功能和操作有影响。

LWGQ型气体涡轮流量计是一种精密流量测量仪表,与相应的流量积算仪表、现场显示表等配套可用于测量液体的流量和总量。

它被广泛用于石油、化工、冶金、科研等领域的计量、控制系统。

尤其适用于天然气、干煤气、压缩空气等的测量。

流量计有多种输出和显示方式(详见型号规格代码表)。

1.1 搬运时应注意的事项为防止受到损坏,流量计在搬运到用户使用地点之前请使用原包装。

1.2 存放应注意的事项仪器到达之后应及时安装。

对于电池供电的LRT-I表头,未使用时应将电源插针置于“OFF”(断开)位置,以免电池耗电影响电池的使用寿命。

如需存放,请注意下列事项:a)可能的条件下,不打开包装箱存放。

b)如已打开包装,或已使用过仪表,请把LRT-I表头电源跳线器插在“OFF”位置,并使用原包装。

存放地点应具备下列条件:a)防雨防潮b)机械振动小,避免碰撞冲击c)温度在-30~+60℃。

理想温度在25℃左右。

d)如存放在室外,仪表性能就要受到影响。

涡轮流量计说明书杭州美控共16页

涡轮流量计说明书杭州美控共16页

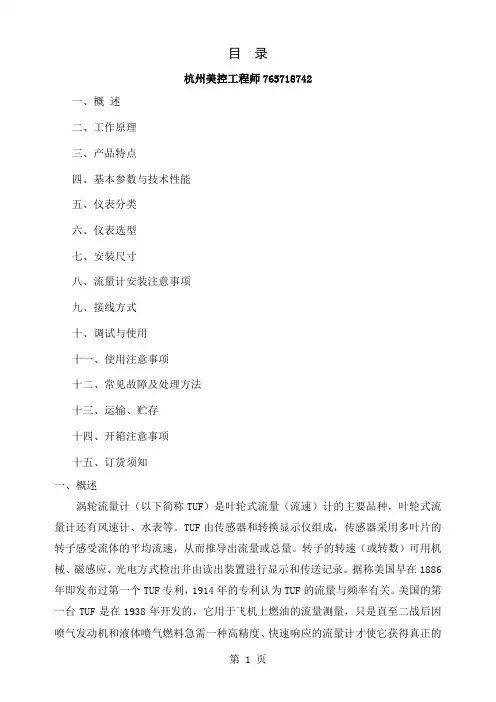

目录杭州美控工程师765718742一、概述二、工作原理三、产品特点四、基本参数与技术性能五、仪表分类六、仪表选型七、安装尺寸八、流量计安装注意事项九、接线方式十、调试与使用十一、使用注意事项十二、常见故障及处理方法十三、运输、贮存十四、开箱注意事项十五、订货须知一、概述涡轮流量计(以下简称TUF)是叶轮式流量(流速)计的主要品种,叶轮式流量计还有风速计、水表等。

TUF由传感器和转换显示仪组成,传感器采用多叶片的转子感受流体的平均流速,从而推导出流量或总量。

转子的转速(或转数)可用机械、磁感应、光电方式检出并由读出装置进行显示和传送记录。

据称美国早在1886年即发布过第一个TUF专利,1914年的专利认为TUF的流量与频率有关。

美国的第一台TUF是在1938年开发的,它用于飞机上燃油的流量测量,只是直至二战后因喷气发动机和液体喷气燃料急需一种高精度、快速响应的流量计才使它获得真正的第 1 页工业应用。

如今,它已在石油、化工、科研、国防、计量各部门中获得广泛应用。

流量计中TUF、容积式流量计和科氏质量流量计是三类重复性、精确度最佳的产品,而TUF又具有自己的特点,如结构简单、加工零部件少、重量轻、维修方便、流通能力大和可适应高参数等,是其他两类流量计是难以达到的。

LWGY系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m2/s的液体,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液标定后使用。

若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表。

二、工作原理图1所示为涡轮流量传感器结构简图,由图可见,当被测流体流过传感器时,在流体作用下,叶轮受力旋转,其转速与管道平均流速成正比,叶轮的转动周期地改变磁电转换器的磁阻值。

LWGY型涡轮流量计说明书

LWGY型涡轮流量计说明书

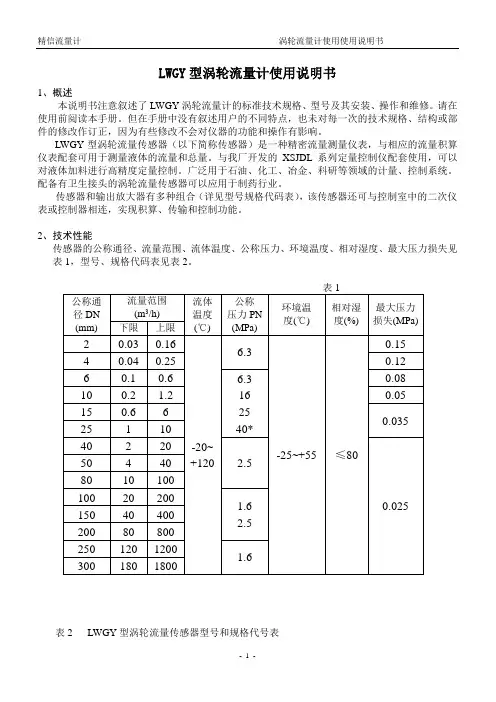

LWGY型涡轮流量计使用说明书1、概述本说明书注意叙述了LWGY涡轮流量计的标准技术规格、型号及其安装、操作和维修。

请在使用前阅读本手册。

但在手册中没有叙述用户的不同特点,也未对每一次的技术规格、结构或部件的修改作订正,因为有些修改不会对仪器的功能和操作有影响。

LWGY型涡轮流量传感器(以下简称传感器)是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。

与我厂开发的XSJDL系列定量控制仪配套使用,可以对液体加料进行高精度定量控制。

广泛用于石油、化工、冶金、科研等领域的计量、控制系统。

配备有卫生接头的涡轮流量传感器可以应用于制药行业。

传感器和输出放大器有多种组合(详见型号规格代码表),该传感器还可与控制室中的二次仪表或控制器相连,实现积算、传输和控制功能。

2、技术性能传感器的公称通径、流量范围、流体温度、公称压力、环境温度、相对湿度、最大压力损失见表1,型号、规格代码表见表2。

表2 LWGY型涡轮流量传感器型号和规格代号表3、结构与工作原理Array3.1结构传感器的结构如图1所示,它主要由壳体、前导向架、叶轮、后导向架、压紧圈和带放大器的磁电感应转换器等组成;3.2工作原理当被测流体流经传感器时,传感器内的叶轮借助于流体的动能而产生旋转,叶轮即周期性地改变磁电感应系统中的磁电阻,使通过线圈的磁通量周期性地发生变化而产生电脉冲信号,经放大器放大后传送至相应的流量积算仪表,进行流量或总量的测量。

4、外形尺寸及安装4.1外形尺寸1、公称通径DN4~25(公称压力PN6.3Mpa 见图2,表3)2、公称通径DN6~25(公称压力PN16、25Mpa 见图3,表4)3、公称通径DN40~300(见图4,表5)2.公称通径DN40~80,在公称压力PN1.6Mpa和PN2.5Mpa时,法兰连接尺寸DN100~200中,带括号者为公称压力PN2.5Mpa的法兰尺寸。

DN250,300公称压力PN1.6Mpa。

涡轮流量计(SPLWGY)说明书

涡轮流量计(SPLWGY)说明书

涡轮流量计SPLWGY涡轮流量计是由涡轮流量传感器与显示仪表组成,是液体计量最理想的流量计之一。

流量计具有结构简单、精确度高、安装维修使用方便等特点。

该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域,适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。

若与具有特殊功能的显示仪表配套使用,可以进行自动定量控制、超量报警等用途。

1.传感器为硬质合金轴承止推式,不仅保证精度,并且提高耐磨性能。

2.结构简单、牢固以及拆装方便。

3.测量范围宽,下限流速低。

4.压力损失小,重复性好,精确度高,耐高温(150℃)5.具有较高的抗电磁干扰和抗振动能力。

1.公称通径:(4~200)mm基本参数见表一;2.介质温度:(-20~80)℃;分体型(-20~120)℃;高温型:-20℃~+150℃。

3.环境温度:(-20~55)℃;4.准确度:±0.5%、±1%;5.检出器信号传输线制:三线制电压脉冲(三芯屏蔽电缆);6.供电电源:电压:12V±0.144V, 电流:≤10mA;7.输出电压幅值:高电平≥8V,低电平≤0.8V;8.传输距离:传感器至显示仪表的距离可达1000m;9.现场显示型供电电源:3.6V(锂电池供电,可连续使用3年以上);10.显示方式:现场液晶显示瞬时流量和累计流量;11.现场显示带信号输出供电电源:24V;4~20mA两线制电流输出;传感器的安装方式根据规格不同,采用螺纹或法兰连接,安装方式见图一、图二、图三、图四、图五;安装尺寸见表二。

图一、DN4~DN10传感器结构及安装尺寸示意图1. 过滤器2.前直管段3.叶轮4.前置放大器5.壳体6.后直管段图二、过滤器结构图1. 压紧圈2.螺栓4×143.垫圈4.密封垫圈5.钢丝1Cr18Ni9Ti-0.8×2.56.过滤网7.座图三、DN15~DN40传感器结构及安装尺寸示意图1.壳体 2.前导向件 3.叶轮 4.后导向件 5.前置放大器图四、SPLWGY —50~200传感器结构及安装尺寸示意图1. 球轴承 2.前导向件 3.涨圈 4.壳体 5.前置放大器 6.叶轮 7.轴承 8.轴图五 传感器与显示仪表接线示意图表二 单位:(mm )流量计可水平或垂直安装,垂直安装时流体流动方向应从下向上,液体必须充满管道,不得有气泡;液体流动方向要与传感器外壳上指示流向的箭头方向一致;传感器前后直管段要求(见图六),上游端至少应有10倍公称通径长度的直管段,下游端应不少于5倍公称通径的直管段,其内壁应光滑清洁,无凹痕、积垢和起皮等缺陷。

气体涡轮流量计说明书

气体涡轮流量计说明书
江苏顺通仪表有限公司 T:0517-86855353 F:0517-86855757
1.概述
LWQ 系列气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,综合了气体力学、流体力学、电 磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的 气体精密计量仪表,具有出色的低压和高压计量性能,多种信号输出方式以及对流体扰动的低敏感性,广泛适用
◆ 大气压力:86KPa~106KPa; ◆ 相对湿度:5%~95%
供电电源 外电源 DC12V-24V
3
(4~20)mA 标准模拟信号线性对应于(0~Qmax)m /h 标准体积流量, 两线制 具有多点精度修正,同时显示瞬时流量和累计流量双排液晶显示, 方法如下: Q XXXX 四位瞬时流量(m /h) 八位累计流量(m )
② 介质压力最高(1.2MPa) 、温度最低(-5℃)时(处于供气低谷) ,应具有最小标况体积流量: 101.325 273.15 5 3 即 Q min = 3000 × × = 213.51 m /h 101.325 + 1200 293.15 或用下列公式进行估算:
Q min = Qbmin 3000 3 = = 214.3 m /h C 14.0
2.产品特点
优质合金涡轮,具有更高的稳流和耐腐蚀作用 进口优质专用轴承,使用寿命长 计量室与通气室隔绝,保证了仪表的安全性 可检测被测气体的温度、压力和流量,能进行流量自动跟踪补偿,并显示标准状态下 (Pb=101.325KPa,Tb=293.15K)的气体体积累积量;可实时查询温度压力数值 3 流量范围宽(Qmax/Qmin≥20:1),重复性好,精度高(可达 1.0 级) ,压力损失小,始动流量低,可达 0.6m /h 智能化仪表系数多点非线性修正 内置式压力、温度传感器,安全性能高、结构紧凑、外形美观 仪表具有防爆及防护功能,防爆标志为 ExdⅡBT6、ExiaⅡCT6, 防护等级为 IP65 系统低功耗工作,一节 3.2V10AH 锂电池可连续使用 3 年以上 仪表系数、累计流量值掉电十年不丢

涡轮流量计说明书

涡轮流量计说明书

编号:3201LWGY型涡轮流量传感器使用说明书开封仪表厂2002.12目录1 功能、用途和适用范例围-------------------------------------------------------------------------⑴1.2 功能、用途--------------------------------------------------------------------------------------------⑴1.3 适用范围-----------------------------------------------------------------------------------------------⑴1.4 使用环境条件-----------------------------------------------------------------------------------------⑴1.5 工作条件-----------------------------------------------------------------------------------------------⑴1.6 安全-----------------------------------------------------------------------------------------------------⑴2 产品型式和组成-------------------------------------------------------------------------------------⑴2.1 型式-----------------------------------------------------------------------------------------------------⑵2.2 组成-----------------------------------------------------------------------------------------------------⑵3 结构特征与工作原理-------------------------------------------------------------------------------⑶3.1 结构特征-----------------------------------------------------------------------------------------------⑶3.2 工作原理-----------------------------------------------------------------------------------------------⑶3.3 涡轮放大器原理及接线图--------------------------------------------------------------------------⑸4 基本参数与技术性能-------------------------------------------------------------------------------⑼4.1 执行专业标准-----------------------------------------------------------------------------------------⑼4.2 基本参数与性能指标--------------------------------------------------------------------------------⑼5 安装、使用和调整----------------------------------------------------------------------------------⑽5.1 安装、管路配置--------------------------------------------------------------------------------------⑽5.2 安装尺寸-----------------------------------------------------------------------------------------------⑽5.3 安装、使用条件--------------------------------------------------------------------------------------⑿5.4 使用和调整--------------------------------------------------------------------------------------------⒀6 维修和常见故障排除-------------------------------------------------------------------------------⒁7 运输、贮存-------------------------------------------------------------------------------------------⒁8 开箱及检查-------------------------------------------------------------------------------------------⒂9 附注----------------------------------------------------------------------------------------------------⒂10 订货须知----------------------------------------------------------------------------------------------⒂LWGY型涡轮流量传感器1 功能、用途和适用范围1.1 特点:本产品基于力矩平衡原理,属于速度式流量仪表。

广通液体涡轮流量计使用说明书

广通液体涡轮流量计使用说明书
第五章 启动操作.................................................................................................28 5.1 开启电源.............................................................................................. 28 5.2 B/C 型流量计显示与操作.................................................................. 29
第六章 流量计功能.............................................................................................38 6.1 通用技术指标...................................................................................... 38 6.2 电气技术指标...................................................................................... 38 6.3 流量范围.............................................................................................. 39 6.4 故障解决.............................................................................................. 40

涡轮流量计说明书

涡轮流量计说明书
PDF created with pdfFactory Pro trial version
第一部分
LWGY 型涡轮流量传感器—
LWGY-XX 基本型涡轮流量传感器
LWGY-XX-B 防爆型涡轮流量传感器
LWGY-XXBE 夹装型涡轮流量传感器
一、用途
1.LWGY 型涡轮流量传感器(以下简称传感器)与显示仪表配套组
(2)LWY-XXC (LWY-XXC-B)、LWY-XXE:+24VDC 8.显示内容:体积流量:4 位(m3/h):6 位(m3) (LWY-XX)
体积流量:5 位(m3/h、L/min)累计总量:9 位(m3 、L) (LWY-XXE)
仪表系数:5 位(1/L),可通过按键置入. 9.累积总量可清零. 10.防爆等级:ExdmⅡBT4 11.外壳防护等级:IP65 12.对累积流量、仪表系数.掉电保护时间≥10 年
--2—
PDF created with pdfFactory Pro trial version
产品型号 LWGY-4
表1 公称 通径 (mm)
4
LWGY-6
6
LWGY-10
10
LWGY-15
15
LWGY-25
LWGY-25BE
25
LWGY-25B
LWGY-40 40
1.口径: 4mm~200mm,基本参数见表 1 2.介质温度: -20℃~+120℃ 3.环境温度: -20℃~+50℃ 4.精确度: ±0.5%R ±1%R 5.供电电源: +12VDC 或-12VDC;或 24VDC 6.传输距离:传感器至显示仪表的距离可达 500m 7.防爆标记: ExmⅡT4 8.配置显示仪表可显示瞬时、累积流量等.,请参阅配套显示仪表.

涡轮流量计技术规格书(发标版)

涡轮流量计技术规格书(发标版)

技术标准和要求一、总则本文为燃气管网公建、工业用涡轮流量计的采购技术规格书,该产品用于**有限公司的城市燃气管网工程中。

1.1本文为涡轮流量计(以下简称“流量计”)的技术标准和要求。

1.2本文是对中华人民共和国相关标准的补充,凡本规格书未述及的内容均按相关国家标准执行。

1.3交货的涡轮流量计必须符合本文的要求,技术条件的任何变动必须书面征得招标人认可,并对设计制造符合有关国家、行业的技术规范和标准负责。

1.4投标人须具有涡轮流量计相关的中华人民共和国《计量器具型式批准证书》,且证书须在有效期内。

1.5投标人须具有涡轮流量计相关的防爆合格证,且证书须在有效期内。

1.6投标人应通过ISO9000系列质量管理体系,且必须在有效期内。

1.7单独安装(不安装在调压柜内)的流量计的电气接线部分由投标人负责。

二、术语下列术语和定义适用于本文件。

2.1投标人表示涡轮流量计的制造厂商。

2.2招标人表示**城市燃气有限公司。

2.3累积流量在一段时间内流过管道横截面的气体总量。

2.4流量上(下)限值能按规定精确度进行测量的被测流量最高(低)值。

2.5范围度流量上限值与流量下限值的比值。

2.6压力损失气体流过流量计而产生的不可恢复的压力降低。

2.7重复性在同一工作条件下,流量计对同一流量输入值按同一方向连续多次测量的输出值间的相互一致程度。

2.8精确度流量计的示值与[约定]真值的一致程度。

2.9始动流量流量计开始连续指示的流量,此时不计示值误差。

2.10一体化智能流量计集流量测量、压力测量、温度测量、温压修正、压缩因子修正和流量计算一体的流量计。

三、范围投标人应按本文要求进行涡轮流量计的制造、试验和供货,并提供有关文件资料和其它相关的各种服务四、标准和规范4.1 涡轮流量计应满足或优于下面最新版本的规范、规则和标准的要求。

如果几种规范、规则和标准适用于同一情况,则应遵循最为严格的规范。

若本技术标准与其它规范或标准有所冲突,则以相关规范为准。

LWQ系列气体涡轮流量计产品说明书

LWQ系列气体涡轮流量计产品说明书
北京市海淀区东北旺南路260106296210962961071lwq系列气体涡轮流量计lwq型气体涡轮流量传感器是吸取了国内外流量仪表先进技术经过优化设计综合了气体力学流体力学电磁学等理论而自行研制开发的新一代高精度高可靠性的气体精密计量仪表具有出色的低压和高压计量性能多种信号输出方式以及对流体扰动的低敏感性广泛适用于天然气煤制气液化气轻烃气等气体的计量
防爆等级
ExdIIBT6
应用场合:精确计量或贸易结算
仪表选型——————————————
1.选型说明
用户在选型时,应根据管道公称压力、介质最高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选
择流量计的型号规格。
为使流量计的使用性能最佳,流量计的使用流量范围应在(20%~80%)Qmax 范围内比较合适。
流量计出厂时的信号输出方式:工况脉冲信号输出(三线制)、标准流量信号(IC 卡)输出或 RS-485 通讯输出。
若要求有其它输出功能,请在订货时说明。
2.选型谱表
表3
型号
说明
LWQ— □ —□ □
/□ /□ /□
仪表 N
传感器型:+12V 或 24V 供电,输出三线制脉冲信号
类型
A
变送器型:+24V 供电,输出二线制 4~20mA
仪表分类——————————————
1.按仪表功能分类 LWQ 系列气体涡轮流量计可分为 3 大类,即: □ 气体涡轮流量传感器/变送器
□ 智能一体化气体涡轮流量计 □ 智能温压补偿一体化气体涡轮流量计
2.功能说明 ■ 气体涡轮流量传感器/变送器
该类涡轮流量产品本身不具备现场显示功能,仅将流量信号远传输 出。流量信号可分为脉冲信号或电流信号(4-20mA);仪表价格低廉,集 成度高,体积小巧,特别适用于与二次显示仪、PLC、DCS 等计算机控制系 统配合使用。该类涡轮流量计均为防爆产品,防爆等级为:ExdIIBT6。

gf涡轮流量计说明书

gf涡轮流量计说明书

gf涡轮流量计说明书
介绍GF涡轮流量计,GF涡轮流量计特性。

安装管道尺寸:0.5,DN15。

连接尺寸:14,DN8;38,DN10;12,DN15。

流速范围:0.38-38Lm,0.8-38gm。

涡轮流量计它提供了在规定的工作压力除去从管的传感器的一个快速的方法。

湿抽头的PVC和不锈钢的设计使得它腐蚀和由酸,碱,盐的化学攻击,和其他一些苛刻的化学品的抵抗力。

3519湿抽头阀直接安装到标准的涡轮流量计安装配件,在3519湿抽头由凸缘和支撑板,其边线上的管件的插入,并通过其延伸的长度传感器插入管在PVC球阀。

电源5-24VDC,Z大1.5mA,兼容仪表,5075,5500,5600,8550,8900连接组件必须另行定购。

见配件,H型可以使用热扩孔管件。

流速范围,3-27lm,专为小直径应用工程,在2100纹章涡轮流量传感器提供了两种流量范围内精确的读数,
0.33.8LPM和338LPM,注射成型的PVDF体和陶瓷轴承提供优异的,化学相容性和长期于给药和配料的应用程序。

涡轮流量计规格书

涡轮流量计规格书

lra况 e n概 e Gnot ii件 dn条 o C艺 ss工 e croPt in 计 U量 rte流 eMrot器 r e换 v n转 o Cse ir 件os s e 附 cAll e他 c其 siM仪表规格书(涡轮流量计)档案号 PROJECT No:INSTRUMENT SPECIFICATION设计阶段 STAGE: 版本 FA(TURBINE FLOWMETER)页数 PAGE:1 仪表名称 Instrument Name REV2 位号 Tag Number3 检测位置 Service4 工艺管线尺寸 Pipe Size mm 外径 /内径 O.D/I.D5 工艺管道材质 Pipe Mat'l管道等级 Class6 介质名称 Fluid状态 State7 操作压力 Oper. Press. MPa 正常 Nor.8 操作温度 Oper. Temp. ℃ 正常 Nor.9流量 Flow Rate最大 MaxFlow 正常 NorFlow最小 MinFlowkg/h( 液体 Liquid, 蒸汽 STM ), m3n/h( 气体 Gas)10 操作密度 Oper. Density kg/m3 标准密度 Std. Density kg/m3n 11 运动粘度 Kin Visc(mm2/S) 动力粘度 Dyn Visc(mPa.s)12 最大允许压力损失 Max. Allow Press. Drop 1314 型号 Model15 公称直径 Nominal Diameter (mm)16 压力等级 Pess. Rating 温度 Temperature17 测量范围 Meas. Range 18 精度 Accuracy19 输出信号 Output Signal20 流向 Flow Directing21 本体材质 Body Mat'l密封材质 Packing Mat'l22 转动部件材质 Rotating Element Mat'l23 轴和轴承材质 Pin and Bearing Mat'l24 过程连接形式 Proc. Conn. Type 连接规格 Size 25 法兰标准 Flange STD 法兰等级 Flange Rating 26 法兰材质 Flange Mat'l 密封面 Facing 27 电气接口 Elec. Conn.28 连接电缆 Conn. Cable 长度 Length29 防护等级 Enclosure Protection30 防爆等级 Explosion Proof31 型号 Model精度 Accuracy32 安装位置 Mount Position33 输入信号 Input Signal 输出信号 Output Signal 34 输出指示表 Output Indicator 35 累积计数器Totalizer复位 Reset36 电源 Power Supply电气接口 Elec. Conn.37 防护等级 Enclosure Protection38 防爆等级 Explosion Proof 3940 过滤器型号 Filter 过滤器型式 Type 41 过滤器材质Filter Mat'l温度 Temperature 42 过程连接形式 Proc. Conn. Type 连接规格 Size43 法兰标准 Flange STD 法兰等级 Flange Rating 44 法兰材质 Flange Mat'l 密封面 Facing45 稳流器 Strainer 4647 推荐制造商 Manufacturer48 49说明 NOTES:设计校对审核日期。

SPE-0200IN01-06气体涡轮流量计技术规格书

SPE-0200IN01-06气体涡轮流量计技术规格书
5.1总则 ........................................................................................................................................................8
4 定义 .............................................................................................................................. 6 4 DEFINITIONS ............................................................................................................ 6 5 技术要求 ...................................................................................................................... 8 5 TECHNICAL REQUIREMENTS............................................................................. 8
编 制
校 对
审 核
审 定
核 准
项目号:DD08116
技术规格书
文件号:SPE-0200IN01-06
第 2 页 共 21 页 5.1 PRINCIPLE ...........................................................................................................................................8

涡轮流量计技术参数1

涡轮流量计技术参数1

LWGY现场显示表(锂电池供电)的技术性能公称通径:40mm流量范围:3-50m³/h精度等级: 1.0环境温度:-20~60℃工作压力:1.6MPa介质温度:-20~120℃(根据防爆温度组别决定介质温度)环境湿度:相对湿度5~100%(不允许有结露现象)外壳组件的材料:ZL104铸铝合金传感器材料:304不锈钢(双相钢可选)电源:3.6V锂电池(3年更换电池)显示:6位LCD及工程单位显示流量%、瞬时流量、累计流量有6种组合显示方式输出:无输出记忆功能:断电时,所有数据仍保留误差修正:分段修正外壳防护:IP65,防水,防尘防爆等级:Ex dⅡBT4 、Ex dⅡBT6LWGY现场显示表(外供电)的技术性能公称通径:40mm流量范围:3-50m³/h精度等级: 1.0环境温度:-20~60℃工作压力:1.6MPa介质温度:-20~120℃(根据防爆温度组别决定介质温度)环境湿度:相对湿度5~100%(不允许有结露现象)外壳组件的材料:ZL104铝合金材料传感器材料:304不锈钢(双相钢可选)电源:+24V DC±4.8V DC显示:3行LCD及工程单位显示显示温度、压力、瞬时流量(标况、工况)、累计流量(标况、工况)输出:脉冲 4~20mA模拟记忆功能:断电时,所有数据仍保留记录功能(可选):可追溯1年内的历史记录(时间、流量、温度和压力)误差修正:自动温度压力补偿运算,分段修正通信(可选):RS485外壳类别:IP65,防水,防尘防爆等级:Ex dⅡBT4、Ex dⅡBT6。
