别墅地源热泵设计方案地源热泵技术作为一种可持续发展的清洁能源利用技术，被越来越多的人所关注和使用。
在别墅建设中，地源热泵作为一个高效节能的供暖和制冷系统，不仅能够提高居住舒适度，还能减少能源消耗，对环境友好。
本文将为您介绍一种别墅地源热泵设计方案。
一、方案概述本地源热泵设计方案针对别墅建筑独特的供暖和制冷需求，充分考虑了地区气候条件以及用户舒适度要求。
方案选用地下水作为地热能源，通过地源热泵系统进行热能的回收和利用，实现供暖和制冷。
二、设计方案1. 收集地下水在别墅建筑旁边设置地下水井，用以收集地下水。
地下水具有稳定的温度，适合作为地热能源。
收集地下水需要根据建筑规模和使用需求进行水量计算，并确保地下水的水质符合要求。
2. 地源热泵系统采用地下水源热泵系统，通过水井将地下水引入地源热泵机组进行能源转换。
地源热泵机组由压缩机、换热器、膨胀阀和冷凝器等组成。
在供暖季节，地源热泵通过地下水吸收热能，经过能源转换后将热量传递给别墅供暖系统；在制冷季节，地源热泵通过地下水吸收热量，将冷量传递给别墅制冷系统。
3. 供暖系统别墅地源热泵供暖系统采用水暖循环供暖方式。
地源热泵机组通过换热器向供暖系统提供热能。
供暖系统应包括供暖管道、供暖阀门和供暖终端设备等。
供暖系统的设计应根据别墅建筑面积和房间分布进行合理布置，确保每个房间都能获得充分的热量。
4. 制冷系统别墅地源热泵制冷系统采用空调制冷方式。
地源热泵机组通过换热器向制冷系统提供冷量。
制冷系统应包括制冷管道、制冷阀门和制冷终端设备等。
制冷系统的设计应根据别墅建筑面积和房间分布进行合理布置，确保每个房间都能获得舒适的制冷效果。
5. 控制系统别墅地源热泵设计方案还应包括一个完善的控制系统，用于监测和控制整个系统的运行。
控制系统可以实现温度、湿度等参数的监测和调节，使系统运行更加智能化和高效。
三、效果评估通过使用别墅地源热泵设计方案，可以获得以下效果：1. 高效节能：地源热泵系统可以将低温地下水中的热能转化为高温热能，实现高效供暖和制冷，节能效果显著。
别墅地源热泵方案书
机组可灵活地安置在任何地方，节约空间。系统末端亦可作多种选择，以配合建筑装修及格 局的不同要求
自动化程度高，无需专业人员操控，可实现无人值守
运行可靠
由于采用了热回收技术，机组的运行状态稳定，相较于常规的热泵受环境温度变化的影响减 至最低
XXXXX
XXX 别墅地源热泵中央空调系统
地源热泵热回收系统的特点
环保洁净
没有燃烧过程，避免了排放任何烟尘及有害物质，社会效益及环境效益显著 自由、免费使用空气资源，没有容量限制，完全免受能源(如：油、天然气)价格波动的影响
经济节能
能源利用率为传统方式的 2~3 倍，投入 1kW 的电能可得到 4kW 以上的制冷或供热的能量(额定 工况下)
四、空调设计内容： 为 了 使 该 建 筑 空 调 系 统 充 分 体 现 节 能 、环 保 、健 康 、舒 适 的 理 念 ，我 们
推 荐 使 用 地 源 热 泵 中 央 空 调 系 统 +地 板 采 暖 系 统 +生 活 热 水 系 统 为 一 体 的 中 央家居集成系统。下面就冷负荷设计及设备选型、地板采暖系统、生活热水 系统、冷冻水系统、膨胀水、补充水系统、凝结水系统、地下冷源直供系统 设 计 计 算 及 管 道 保 温 、减 震 处 理 以 及 需 要 业 主 配 合 的 事 项 逐 一 进 行 简 要 阐 述 。
地源热泵系统介绍及其优点
随着空调工业的发展，先进的中央空调系统不断的出现，空调在现代建筑中扮演着 越来越重要的角色。人们对空调的要求也不断提高，节能、环保、灵活成为今后共同追求 的目标。近年来，随着国际经济技术合作的不断深入，地源热泵中央空调系统进入了我国， 并通过在工程中的成功运用得到了空调界人士的认可和推崇，成为了我国中央空调发展的 趋势，体现了节能、环保、灵活、舒适的新概念。美国环境保护局已经宣布，地源热泵系 统是目前可使用的对环境最友好和最有效的供热、供冷系统。
别墅地源热泵系统方案
别墅地源热泵冷暖热三联供系统工程设计方案编制单位：苏州豪德新能源编制时间：目录第一章工程概况及负荷计算 (1)一、工程概况 (1)二、负荷计算 (1)三、主机选型 (1)第二章本工程技术方案 (2)一、总体方案概述 (2)二、地源热泵系统设计 (2)〔一〕总体原理图 (2)〔二〕地埋管换热器的设计计算 (2)〔三〕冷热源——土壤热能提取利用技术 (3)〔四〕地源热泵运行工况 (3)第三章经济性分析 (5)一、地源热泵系统的投资分析........................... 错误!未定义书签。
二、地源热泵系统运行本钱分析 ....................... 错误!未定义书签。
三、地源热泵系统综合分析 (5)第四章售后效劳 (9)第一章工程概况及负荷计算一、工程概况本工程为苏州别墅地源热泵冷暖热三联供系统工程。
建筑面积300平方米左右，本工程拟采用地埋管地源热泵绿色节能能源方式，以土壤作为冷热源，为本工程提供空调与生活热水效劳，最大限度地降低运营本钱。
二、负荷计算1、空调冷负荷及热负荷的计算2别墅热水用水定额50℃时110L/〔人·d〕，入住人数按5人计，浴缸按每天使用1次计算，那么热水用量为：Q1=41+0.35*1=0.8 m3/d，在地下室屋面设置m3蓄热水罐。
利用热泵制备生活热水热泵功率计算:= = KWW1——热水热泵功率；KWW1Δt——制备热水温升,45℃，设计冷水温度5℃，热水温度50℃；ΔT——制备热水时间，夜间谷电8h。
三、主机选型表1-2 别墅局部机组选型表一、总体方案概述采用地下环路式地埋管地源热泵系统，以地埋管换热器制取的冷热媒水为冷热源，采用带热回收功能的一体化地源热泵机组〔含循环水泵〕，设置在一层楼梯底或储藏室内，屋面设置生活热水水箱及膨胀水箱，夏季集中制备7℃空调冷水，冬季制备45℃采暖热水，全年供给50℃生活热水，通过地源热泵机组控制面板上按钮，切换空调、采暖、热水工况。

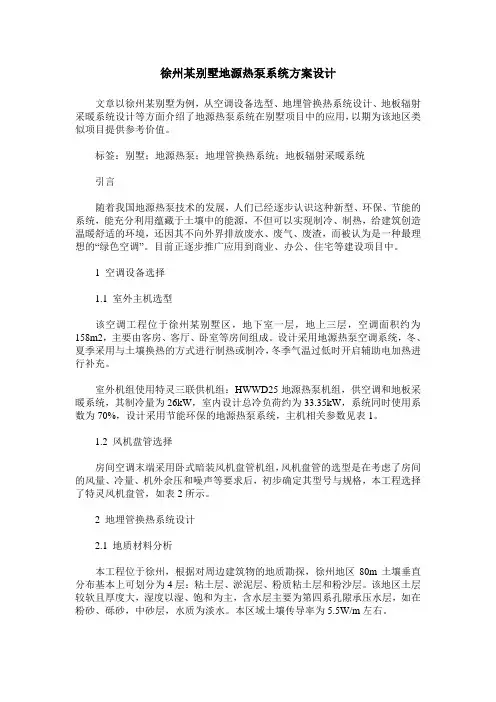

徐州某别墅地源热泵系统方案设计
徐州某别墅地源热泵系统方案设计文章以徐州某别墅为例，从空调设备选型、地埋管换热系统设计、地板辐射采暖系统设计等方面介绍了地源热泵系统在别墅项目中的应用，以期为该地区类似项目提供参考价值。
标签：别墅；地源热泵；地埋管换热系统；地板辐射采暖系统引言随着我国地源热泵技术的发展，人们已经逐步认识这种新型、环保、节能的系统，能充分利用蕴藏于土壤中的能源，不但可以实现制冷、制热，给建筑创造温暖舒适的环境，还因其不向外界排放废水、废气、废渣，而被认为是一种最理想的“绿色空调”。
目前正逐步推广应用到商业、办公、住宅等建设项目中。
1 空调设备选择1.1 室外主机选型该空调工程位于徐州某别墅区，地下室一层，地上三层，空调面积约为158m2，主要由客房、客厅、卧室等房间组成。
设计采用地源热泵空调系统，冬、夏季采用与土壤换热的方式进行制热或制冷，冬季气温过低时开启辅助电加热进行补充。
室外机组使用特灵三联供机组：HWWD25地源热泵机组，供空调和地板采暖系统，其制冷量为26kW，室内设计总冷负荷约为33.35kW，系统同时使用系数为70%，设计采用节能环保的地源热泵系统，主机相关参数见表1。
1.2 风机盘管选择房间空调末端采用卧式暗装风机盘管机组，风机盘管的选型是在考虑了房间的风量、冷量、机外余压和噪声等要求后，初步确定其型号与规格，本工程选择了特灵风机盘管，如表2所示。
2 地埋管换热系统设计2.1 地质材料分析本工程位于徐州，根据对周边建筑物的地质勘探，徐州地区80m土壤垂直分布基本上可划分为4层：粘土层、淤泥层、粉质粘土层和粉沙层。
该地区土层较软且厚度大，湿度以湿、饱和为主，含水层主要为第四系孔隙承压水层，如在粉砂、砾砂，中砂层，水质为淡水。
本区域土壤传导率为5.5W/m左右。
（1）本工程空调冷负荷33.35kW；（2）本工程地下换热器设计夏季制冷进出水为30/35℃，冬季制热进出水为15/10℃；采用竖直地埋管单U形式。
