桩基础现场施工测量方法
桩基检测的7种方法 总结全了
桩基检测的7种方法总结全了桩基是土木工程中常用的一种基础形式，用于承载结构物的重量和荷载。
为了确保桩基的质量和稳定性，需要对其进行检测。
下面将介绍桩基检测的7种常用方法。
1. 静载试验：静载试验是一种通过施加静载荷来测试桩基承载力的方法。
在试验过程中，通过测量桩身的沉降和应力变化来评估桩基的承载能力。
这种方法适用于各种类型的桩基，包括钻孔灌注桩、钢管桩和预制桩等。
2. 动载试验：动载试验是一种通过施加动态荷载来测试桩基的动力特性的方法。
在试验过程中，通过测量桩身的振动响应来评估桩基的刚度和阻尼特性。
这种方法适用于各种类型的桩基，特别是混凝土桩和钢桩。
3. 高应变静载试验：高应变静载试验是一种通过施加高应变荷载来测试桩基的变形特性的方法。
在试验过程中，通过在桩身上安装应变计来测量桩身的应变响应，从而评估桩基的刚度和变形能力。
这种方法适用于各种类型的桩基，特别是长桩和大直径桩。
4. 桩身声波检测：桩身声波检测是一种通过测量桩身中传播的声波来评估桩基的质量和缺陷的方法。
在检测过程中，通过在桩身上安装传感器来接收声波信号，并分析信号的传播速度和衰减程度，从而判断桩基的质量和存在的缺陷。
5. 电阻率法：电阻率法是一种通过测量桩身周围土壤的电阻率来评估桩基的质量和周围土壤的密实程度的方法。
在检测过程中，通过在桩身周围埋设电极，并施加电流来测量土壤的电阻率，从而判断桩基的质量和周围土壤的密实程度。
6. 非破坏性检测：非破坏性检测是一种通过使用无损检测技术来评估桩基的质量和缺陷的方法。
在检测过程中，通过使用雷达、超声波、磁力计等设备来扫描和测量桩身的物理特性，从而判断桩基的质量和存在的缺陷。
7. 地质勘探：地质勘探是一种通过采集和分析地下土层的信息来评估桩基的承载能力和稳定性的方法。
在勘探过程中，通过进行钻孔、取样和测试等操作来获取土层的物理和力学参数，从而判断桩基的承载能力和稳定性。
总结：桩基检测的7种方法包括静载试验、动载试验、高应变静载试验、桩身声波检测、电阻率法、非破坏性检测和地质勘探。

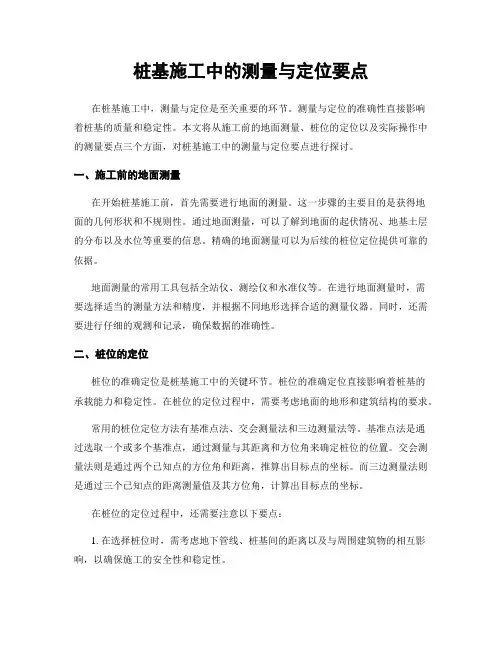

桩基施工中的测量与定位要点
桩基施工中的测量与定位要点在桩基施工中，测量与定位是至关重要的环节。
测量与定位的准确性直接影响着桩基的质量和稳定性。
本文将从施工前的地面测量、桩位的定位以及实际操作中的测量要点三个方面，对桩基施工中的测量与定位要点进行探讨。
一、施工前的地面测量在开始桩基施工前，首先需要进行地面的测量。
这一步骤的主要目的是获得地面的几何形状和不规则性。
通过地面测量，可以了解到地面的起伏情况、地基土层的分布以及水位等重要的信息。
精确的地面测量可以为后续的桩位定位提供可靠的依据。
地面测量的常用工具包括全站仪、测绘仪和水准仪等。
在进行地面测量时，需要选择适当的测量方法和精度，并根据不同地形选择合适的测量仪器。
同时，还需要进行仔细的观测和记录，确保数据的准确性。
二、桩位的定位桩位的准确定位是桩基施工中的关键环节。
桩位的准确定位直接影响着桩基的承载能力和稳定性。
在桩位的定位过程中，需要考虑地面的地形和建筑结构的要求。
常用的桩位定位方法有基准点法、交会测量法和三边测量法等。
基准点法是通过选取一个或多个基准点，通过测量与其距离和方位角来确定桩位的位置。
交会测量法则是通过两个已知点的方位角和距离，推算出目标点的坐标。
而三边测量法则是通过三个已知点的距离测量值及其方位角，计算出目标点的坐标。
在桩位的定位过程中，还需要注意以下要点：1. 在选择桩位时，需考虑地下管线、桩基间的距离以及与周围建筑物的相互影响，以确保施工的安全性和稳定性。
2. 定位时要使用精确可靠的仪器，并对仪器进行校准，以确保数据的准确性。
3. 定位过程中的观测和记录非常重要，及时处理异常情况，并对测量数据进行验证和比对。
4. 定位后，还需进行现场的标识和刻线，以便施工人员进行准确的操作。
三、实际操作中的测量要点在桩基施工的实际操作中，测量也是不可或缺的。
在桩基施工过程中，需要对桩身的垂直度、深度和偏移等进行测量和控制，以确保桩基的质量和稳定性。
在进行桩身测量时，一般采用水平仪和垂直仪等仪器。
桩基常用六种检测方法及适用的桩基础类型
桩基常用六种检测方法及适用的桩基础类型摘要桩基是结构的主要承重部分，其质量直接关系到结构的适用安全性及长久性。
然而桩基是隐蔽工程，其质量的评价、判定必须通过专业的检测手段。
桩基础检测方法桩基工程分类繁多。
一般按承载力分为摩擦桩、端承桩、摩擦端承桩。
桩基检测技术从80年代末的只使用声波透射法抽检发展到目前的低应变、声波透射法、静荷载、钻孔取芯、高应变等综合全面普查。
一、低应变检测方法1.1基本原理低应变检测法是使用小锤敲击桩顶，通过粘接在桩顶的传感器接收来自桩中的应力波信号，采用应力波理论来研究桩土体系的动态响应，反演分析实测速度信号，频率信号，从而获得桩的完整性。
低应变原理图1.2.检测目的(1)检测桩身缺陷及扩颈位置。
根据波形特点无法判定缺陷性质，无论是缩颈、夹泥、混凝土离析或断桩等缺陷的反射波并无大差别，要判定缺陷性质只有对施工工艺、施工记录、地质报告以及某种桩型容易出现的质量问题非常熟悉，并结合个人工程经验进行大概的估计，估计是否准确只有通过开挖或钻芯验证。
(2)判定桩身完整性类别。
所谓完整性类别就是缺陷的程度，缺陷占桩截面多大比例，会不会影响桩身结构承载力的正常发挥，但是目前缺陷程度只能定性判断，还不能定量判断。
1.3适用范围(1)低应变检测法适用于混凝土桩的桩身完整性判定，如灌注桩、预制桩、预应力管桩、水泥粉煤灰碎石桩等。
(2)低应变检测法过程检测中，由于桩侧土的摩阻力、桩身材料阻尼和桩身截面阻抗变化等因素影响，应力波传播过程，其能力和幅值将逐渐衰减，往往应力波尚未传到桩底，其能量已完全衰减，致使检测不到桩底反射信号，无法判定整根桩的完整性。
根据实测经验，可测桩长限制在50m以内，桩基直径限制在1.8m之内较合适。
1.4优缺点分析低应变检测法检测简便，且检测速度较快。
一根桩检测费用约60元。
低应变检测二、声波透测法2.1基本原理及检测目的声波透测法是在灌注桩基混凝土前，在桩内预埋若干根声测管，作为超声脉冲发射与接收探头的通道，用超声探测仪沿桩的纵轴方向逐点测量超声脉冲穿过各横截面时的声参数，然后对这些测值采用各种特定的数值判据或形象判断，进行处理后，给出桩身缺陷及其位置，判定桩身完整性类别。
桩基工程测量施工方案
桩基工程测量施工方案一、项目概况桩基工程是指在土地基中安设桩基，将承受的荷载传递到地层深处，以提高地基承载力和稳定性。
桩基测量施工是整个桩基工程的重要环节，对于保证桩基施工质量和安全具有重要作用。
本文将对桩基测量施工方案进行详细介绍。
二、测量前的准备工作1. 完成地质勘探和设计：在进行桩基测量施工前，需要完成地质勘探和设计工作，了解地质情况和桩基的设计参数，以便确定桩基的类型、布置和施工要求。
2. 确定测量控制点：确定桩基测量的控制点和基准点，以保证测量结果的准确性和可靠性。
3. 确定测量方法和仪器：根据桩基的类型和要求，选择合适的测量方法和仪器，包括静载试验仪、动载试验仪、超声波仪等。
4. 制定测量施工方案：根据地质情况、设计要求和测量方法，制定详细的测量施工方案，并组织实施。
三、测量施工过程1. 桩基定位测量：在进行桩基施工前，需要进行桩基的定位测量，确定桩基的位置和布置，以便后续的施工。
2. 桩基入土控制：在进行桩基的入土施工过程中，需要对桩基的垂直度、位置和水平度进行实时监测和控制，确保桩基的安全和稳固。
3. 桩基质量检测：在桩基施工完成后，需要对桩基的质量进行检测，包括静载试验、动载试验和超声波检测等，以验证桩基的承载能力和质量。
四、测量施工安全措施1. 安全培训和教育：对参与桩基测量施工的人员进行安全培训和教育，提高安全意识和技能水平。
2. 安全防护设施：在施工现场设置必要的安全防护设施，包括警示标志、隔离设施、安全网等，以确保施工安全。
3. 安全监测：在进行桩基测量施工过程中，需要进行安全监测，包括桩基的垂直度、位置和水平度监测，以及施工现场的安全情况监测，发现并处理安全隐患。
五、测量施工质量控制1. 测量精度控制：在进行桩基测量施工过程中，需要控制测量精度，确保测量结果的准确性和可靠性。
2. 资料记录和分析：对桩基测量实施过程进行详细的资料记录和分析，包括测量数据和结果，以便后续的施工质量评估和验收。
桩基工程测量专项方案
一、方案概述为确保桩基工程的质量和安全，提高施工效率，特制定本测量专项方案。
本方案针对桩基工程的测量工作，明确了测量目的、方法、精度要求、仪器设备以及质量控制措施。
二、测量目的1. 确保桩位准确，为桩基施工提供可靠依据。
2. 监控桩基施工过程，及时发现偏差并纠正。
3. 为后续结构施工提供准确的基础位置信息。
三、测量方法1. 基础控制网测量：采用全站仪进行平面控制网和垂直控制网测量，确保桩基控制点精度。
2. 桩位放样：根据基础控制网，采用全站仪进行桩位放样，确保桩位偏差在允许范围内。
3. 施工监控：采用全站仪和水准仪对桩基施工过程进行监控，确保施工质量。
4. 成孔检测：采用全站仪和水准仪对成孔过程中的孔深、孔位进行检测。
5. 桩基检测：采用全站仪和水准仪对桩基的垂直度、倾斜度进行检测。
四、精度要求1. 平面控制网：相对精度不低于1/10000，绝对精度不低于±5mm。
2. 桩位放样：相对精度不低于1/10000，绝对精度不低于±10mm。
3. 成孔检测：孔深相对精度不低于1/1000，孔位相对精度不低于1/10000。
4. 桩基检测：垂直度相对精度不低于1/1000，倾斜度相对精度不低于1/10000。
五、仪器设备1. 全站仪：用于平面控制网、桩位放样、施工监控、成孔检测和桩基检测。
2. 水准仪：用于桩基施工监控和桩基检测。
3. GPS接收机：用于辅助平面控制网测量。
4. 钢尺：用于辅助桩位放样和成孔检测。
六、质量控制措施1. 严格执行测量规范和操作规程，确保测量精度。
2. 测量前对仪器设备进行校准，确保仪器精度。
3. 测量过程中，加强对测量数据的审核，确保数据准确。
4. 施工过程中，定期对桩位进行复核，确保桩位准确。
5. 成孔检测和桩基检测时，严格执行检测规范，确保施工质量。
七、实施与总结1. 本方案由项目测量员负责组织实施，监理工程师负责监督。
2. 施工过程中，根据实际情况对方案进行修改和完善。
桩基础工程施工测量的技术要求及过程
论桩基础工程施工测量的技术要求及过程摘要：建筑工程桩基础中，施工测量是必不可少的，如何运用好施工测量技及整个过程的操作是非常重要的，本文对此方面进行了论述。
关键词：工程桩基础；施工测量；质量控制在建筑工程桩基础中，不论采用何种类型的桩，施工测量都是必不可缺少的。
建筑工程桩基础施工测量的主要任务三个：1）把设计总图上的建筑物基础桩位，按设计和施工的要求，准确地测设到拟建区地面上，为桩基础工程施工提供标志，作为按图施工、指导施工的依据。
2）进行桩基础施工监测。
3）在桩基础施工完成后，为检验施工质量和为地面建筑工程施工提供桩基础资料，需要进行桩基础竣工测量。
1 建筑工程桩基础施工测量技术要求1.1建筑物轴线测设的主要技术要求。
建筑物桩基础定位测量，一般是根据建筑设计或设计单位所提供的测量控制点或基准线与新建筑物的相关数据，首先测设建筑物定位矩形控制网，进行建筑物定位测量，然后根据建筑物的定位矩形控制网，测设建筑物桩位轴线，最后再根据桩位轴线来测设承台桩位。
1.2对高程测量的技术要求。
桩基础施工测量的高程应以设计或建设单位所提供的水准点作为基准进行引测。
在高程引测前，应对原水准点高程进行检测。
确认无误后才能使用，在拟建区附近设置水准点，其位置不应受施工影响，便于使用和保存，数量一般不得少于2~3 个，一般应埋设水准点，或选用附近永久性的建筑物作为水准点。
高程测量可按四等水准测量方法和要求进行，其往返较差，附合或环线闭合差不应大于±20 mm，l 为水准路线长度，以km 为单位。
桩位点高程测量一般用普通水准仪散点法施测，高程测量误差不应大于±1cm。
2 建筑物定位测量由于在桩基础施工时，所有的角桩均要因施工而被破坏无法保存，为了满足桩基础竣工后续工序恢复建筑物桩位轴线和测设建筑物开间轴线的需要，所以，在建筑物定位测量时，在距建筑物四周外廓5～10m，并平行建筑物处，首先测设一个建筑物定位矩形控制网，作为建筑物定位基础，然后，测出桩位轴线在此定位矩形控制网上的交点桩，称之为轴线控制桩。
桩基础施工测量方案
桩基础施工测量方案桩基础是一种常见的土木结构基础形式，在建筑工程中得到广泛应用。
桩基础的施工测量方案是确保基础施工质量和桩基础工程的稳定性的重要步骤。
本文将详细介绍桩基础施工测量方案的内容和步骤。
一、项目概述要编制桩基础施工测量方案，首先要对桩基础工程的项目概况进行了解和了解。
项目概况包括基坑的大小和形状、桩型、数量和直径以及与施工相关的其他要素。
根据项目概况，确定测量方案的具体目标和测量方法。
二、测量仪器和设备的准备三、基坑测量基坑的测量是桩基础施工测量的第一步。
根据项目概况，确定基坑的位置、形状和尺寸。
使用全站仪进行基坑的测量，测量基坑的中心线和底板水平面的高程。
同时，使用水平仪测量基坑的水平度。
四、桩位测量桩位的测量是桩基础施工测量的重要环节。
根据项目概况，确定桩位的坐标和标高。
使用全站仪或者其他测量仪器，在基坑的边缘或者围护墙上测点，并据此确定桩位的坐标。
使用水平仪或者全站仪测量桩位的标高。
五、桩身测量桩身的测量是桩基础施工测量的关键步骤。
根据项目概况，确定桩身的长度和直径。
在桩身上固定测量标志点，并在测量标志点上测量桩身的长度。
使用水平仪或者全站仪测量桩身的直径。
六、成桩垂直度的测量成桩垂直度的测量是桩基础施工测量的重要环节。
根据项目概况，确定成桩垂直度的要求。
在桩顶和桩底分别设置标志点，并在标志点上测量成桩的垂直度。
使用全站仪或者测斜仪进行测量，并据此判断成桩的垂直度是否满足要求。
七、测量数据的处理和分析将测量仪器和设备所得的数据进行处理和分析。
包括桩位坐标和标高、桩身长度和直径、成桩垂直度等测量数据。
根据测量数据，判断桩基础的施工质量和工程稳定性，并据此进行调整和改进。
八、编制测量报告根据测量数据和处理分析结果，编制测量报告。
测量报告中包括桩基础的测量方法和仪器设备，测量数据和处理分析结果。
同时，对测量数据和处理分析结果进行评价和总结，提出改进措施和建议。
九、总结桩基础施工测量方案是确保基础施工质量和桩基础工程的稳定性的重要步骤。
桩基工程测量方案
桩基工程测量方案一、前言桩基工程是土木工程中的一项重要工程，其质量直接关系到工程的安全性和持久性。
而桩基的正确安装首先要求桩基的位置、孔径和垂直度的测量准确无误。
因此，桩基工程的测量工作至关重要。
本文将针对桩基工程的测量方案进行详细阐述，以便工程人员在实际工作中能够做到科学、合理地进行测量工作。
二、桩基测量方案1. 测量前的准备工作（1）明确测量目的：在进行桩基测量之前，需要明确测量的目的是什么，比如确定桩基孔洞的位置和尺寸、检验桩基的垂直度等。
（2）准备测量器具：准备好各种测量工具，比如经纬仪、测距仪、水平仪、垂直仪、测量杆等。
（3）了解地形地貌：在进行桩基测量时，需要了解桩基所在地的地形地貌情况，这样有利于选择测量方法和工具，确保测量准确。
2. 桩基位置测量（1）采用经纬仪定位：在进行桩基位置测量时，首先需要利用经纬仪对桩基所在地进行精确定位，确定桩基的位置坐标，以便后续工作进行。
（2）通过总站控制：如果条件允许，也可以利用总站进行桩基位置的控制，以确保位置测量的准确性。
3. 桩基孔洞尺寸测量（1）测孔深度：对于灌注桩工程，需要测量桩孔的深度，可以使用测距仪进行快速测量。
（2）测孔直径：对于各种类型的桩基工程，需要测量桩孔的直径尺寸，可以使用测量杆和水平仪进行测量。
4. 桩基垂直度测量（1）采用水平仪检测：在进行桩基垂直度测量时，可以采用水平仪在桩基周围进行检测，以确认桩基的垂直度。
（2）利用垂直仪测量：也可以利用专用的垂直仪对桩基进行垂直度的测量，更加准确和精细。
5. 数据处理与记录（1）测量数据处理：对于测量得到的数据，需要进行整理和统计，确保数据的准确性和可靠性。
（2）测量记录：对于每一次的测量工作，需要做好详细的记录，包括测量时间、地点、测量人员，测量结果等，以便后续工作的参考。
6. 测量结果的分析与应用（1）分析测量结果：对于测量结果，需要对其进行分析和比对，确保测量结果的合理性和准确性。
桩基础工程测量放样方案
桩基础工程测量放样方案一、前言桩基础工程测量放样是桩基础施工前不可或缺的环节，其准确性和及时性直接影响到桩基础的施工质量和工期。
本文将介绍桩基础工程测量放样的步骤、方法和注意事项，以确保桩基础工程施工的顺利进行。
二、桩基础工程测量放样的目的1. 确定桩位的具体位置和布置方向，为后续的施工提供基础数据。
2. 确保桩位的准确定位，避免因测量放样不准确而导致的施工偏差。
3. 完成桩基础工程测量放样记录，形成施工档案资料，为桩基础验收和后续工程质量评定提供依据。
三、桩基础工程测量放样的步骤1. 岩石勘探：在进行桩基础工程测量放样前，必须对桩位周边的地质条件进行勘探，特别是对于可能存在的岩石情况进行详细勘探，以确保后续的桩基础施工质量和安全。
2. 桩位测量：利用全站仪或其他测量仪器，根据设计图纸确定桩位的具体坐标和高程，并在地面上做好标志，以便后续施工参考。
3. 桩位放样：在测量完成后，根据设计要求和实际情况，确定桩位的具体放样方法，包括竖直放样和水平放样等。
4. 放样记录：对桩位的测量和放样过程进行详细记录，包括测量数据、放样标志、放样过程中的注意事项等，做到有据可查。
四、桩基础工程测量放样的方法1. 竖直放样：根据设计图纸确定桩的具体位置和标高后，利用水平仪或全站仪在地面上做好标志，然后利用放样杆或放样绳对标志进行竖直放样，以确保桩的位置准确。
2. 水平放样：根据设计要求，确定桩的水平位置和布置方向后，利用全站仪或其他测量仪器进行水平放样，以确保桩的布置方向和位置准确。
3. 特殊情况下的放样方法：对于特殊的地质条件或桩基础工程的特殊要求，可以采用其他放样方法，如采用三角测量法或辅助设备进行放样，以确保桩的位置和布置方向准确。
五、桩基础工程测量放样的注意事项1. 安全第一：在进行桩基础工程测量放样时，必须严格遵守安全操作规程，确保测量人员的人身安全和仪器设备的安全。
2. 仔细核对设计图纸：在进行桩基础工程测量放样前，必须仔细核对设计图纸，确保测量放样的准确性和可靠性。
钻孔灌注桩基础桩位的施工测量控制方法论
钻孔灌注桩基础桩位的施工测量控制方法论一、绪论二、施工前的准备工作1.桩位布置根据设计要求，确定桩位及桩号，并在现场进行标识。
2.桩位平整确保桩位的平整，便于后续的测量工作。
三、施工测量控制方法1.桩位测量采用全站仪或者经纬仪等测量仪器，对桩位进行准确测量。
在桩位上设置控制点，并根据设计要求进行质量把关。
同时，对桩位进行清理，确保钻孔施工的顺利进行。
2.钻孔测量在桩位上设置垂直控制点，采用全站仪等测量仪器，对钻孔进行测量。
测量钻孔的直径、深度等参数，并与设计要求进行对比，确保钻孔的准确性。
3.钻孔位置测量钻孔位置的准确测量对于桩基的施工质量至关重要。
在桩位和钻孔中心设置控制点，利用全站仪等测量仪器对钻孔的位置进行测量，并与设计要求进行对比。
对于地面不平整的情况，可以使用平板等辅助工具，确保钻孔位置的准确性。
4.灌注桩模板的安装控制根据设计要求确定灌注桩的布置及间距，并在桩位上进行标识。
在进行灌注桩模板的安装之前，需要对模板进行检查、调整和校正。
在安装过程中，需要进行水平和垂直调整，确保模板的准确性。
在安装完成后，再次进行检查和校正，确保模板的稳固性和准确性。
5.灌注过程的测量与控制在灌注过程中，需要根据设计要求对灌注桩的孔高、孔深、灌注深度等进行测量和控制。
采用全站仪、测量计等测量仪器，对灌注桩进行测量，并与设计要求进行对比。
同时，在灌注过程中需要控制灌注混凝土的流量、浇注速度等参数，确保灌注桩的质量和稳定性。
四、施工测量结果的处理与分析进行施工测量后，需要对测量结果进行处理与分析。
首先，对测量数据进行分类整理，便于后续的数据处理。
其次，进行测量结果与设计要求的对比，判断测量结果的准确性和合理性。
在发现偏差较大的情况下，需要进行重新测量或者调整措施。
最后，在施工测量结束后，进行施工记录的编制，便于后续的验收和质量查验。
五、总结本文对钻孔灌注桩基础桩位的施工测量控制方法论进行了详细的阐述。
通过对桩位、钻孔位置、灌注桩模板安装和灌注过程的测量与控制等方面的论述，严格按照设计要求和规范，可以保证钻孔灌注桩的施工质量，同时提高工程的安全性和稳定性。
桩基础现场施工测量方法
桩基础现场施⼯测量⽅法桩基础⼯程施⼯测量⽅案编制：审核：审批：⽇期：⽬录1 编制依据 (1)2 ⼯程概况 (1)3 测量准备⼯作 (2)4 测量放线质量标准 (3)5 测量技术要求及过程 (4)6 质量保证措施 (10)7 测量复核措施 (12)8 仪器保养和使⽤制度 (13)9测量管理制度 (14)10安全保护措施 (14)1.编制依据⼯程施⼯图⼯程施⼯组织设计《建筑⼯程测量规范》（GB50026-2007）《云南省建筑⼯程资料管理规程》（DBJ 53/T-44-2011）《建筑地基基础设计规范》(GB5007-2011)《建筑桩基技术规范》(JGJ94-2008)《建筑基桩检测技术规范》（JGJ 106-2003）《建筑地基基础技术规范》（DB42/242-2003）《建筑地基基础⼯程施⼯质量验收规范》（GB50202-2002）其它相关的施⼯及验收规范、规程。
2.⼯程概况3.测量准备⼯作测量器具准备测量仪器配备⼀览表准备技术准备熟悉设计图纸，详细了解各轴线与各墙体之间的关系，明确建筑物与建筑红线间的位置关系，复测测绘院的测量成果，并做定位桩点的保护措施。
4.测量放线质量标准依据《建筑⼯程测量规范》（GB50026-2007）。
场区控制测量（I）场区平⾯控制⽹4.1.1场区平⾯控制⽹，可根据场区的地形条件和建（构）筑物的布置情况，布设成建筑⽅格⽹、导线及导线⽹、三⾓型⽹或ＧＰＳ⽹等形式．4.1.2场区平⾯控制⽹，应根据⼯程规模和⼯程需要分级布设．对于建筑场地⼤于１km平⽅的⼯程项⽬或重要⼯业区,应建⽴⼀级或⼀级以上精度等级的平⾯控制⽹；对于场地⾯积⼩于1km的⼯程项⽬或⼀般性建筑区,可建⽴⼆级精度的控制⽹.场区平⾯控制⽹相对于勘察阶段控制点的定位精度,不应⼤于5CM.4.1.3控制⽹点位,应选在通视良好、便于施测、利于长期保存的地点,并埋设应相应的标⽯,必要时还应增加强制对中装置. 标⽯埋设深度,应根据地冻线和场地设计标⾼确定.4.1.4建筑⽅格⽹的测建⽴,应符合表的规定.1 建筑⽅格⽹测量的主要技术要求,应符合表4.1.4-1的规定..3 ⽅格⽹的测设⽅法,可采⽤布⽹法或轴线法.当采⽤布⽹法时,宜增测或⽅格⽹的对⾓线；当采⽤轴线法时,长轴线的定位点不得⼩于3个,点位偏离直线在180°±5〞以内,短轴线应根据长轴线定向,其直⾓偏差应在90°±5〞以内.⽔平⾓观测的测⾓中误差不应⼤于〞.4 ⽅格⽹点应埋设顶⾯为标志板的标⽯, 标⽯埋设应符合附录E 的规定.5 ⽅格⽹的⽔平观⾓测可采⽤⽅向⾓观法,其主要技术要求应测符合表4.1.4-2的规定。
施工测量方案
施工测量方案一、轴线控制桩的校测1、在建筑物基础施工过程中，对轴线控制桩每月复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。
2、校测仪器采用测量精度2″级、测距精度2mm+2ppm 的全站仪。
二、平面放样测量1、轴线投测。
平面楼层混凝土浇筑并凝固达到一定强度后，现场测量人员根据基坑边上的轴线控制桩，将J2 经纬仪架设在控制桩位上，经对中、整平后，后视同一方向桩(轴线标志)，将控制轴线投测到作业面上。
然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部线。
控制轴线标识示例：2、圆弧控制线放样。
圆弧线放样根据纵横轴线控制线进行，首先计算圆弧弦点与纵、横轴线的间距和垂距，然后以纵横轴线为依据放样弦点，最后将弦点连成弦线组成近似圆弧。
3、当每一层平面或每一施工段测量放线完后，必须进行自检，自检合格后及时填写楼层放线记录表、施工测量放线报验表并报监理验线，验线合格后，进行下一步施工。
三、支立模板时的测量控制1、中心线及标高的测设根据轴线控制点将中心线测设在靠近墙体底部的楼层平面上，并在露出的钢筋上抄测出楼层+500mm 或+1000mm 标高线，控制模板平面位置及高度。
2、模板垂直度检测模板支立好后，利用吊线坠法校核模板的垂直度，并通过检查线坠与轴线间距离，来校核模板的位置。
四、±0.00 以下结构施工中的标高控制1、高程控制点的联测。
在向基坑内引测标高时，首先联测高程控制网点。
经联测确认无误后，方可向基坑内引测所需的标高。
2、基坑标高基准点的引测方法：以现场高程控制点为依据，采用S3水准仪以中丝读数法往基坑测设附合水准路线，将高程引测到基坑施工面上。
标高基准点用红油漆标注在基坑侧面上，并标明数据。
3、施工标高点的测设。
施工标高点的测设是以引测到基坑的标高基准点为依据，采用水准仪以中丝读数法进行。
施工标高点测设在墙、柱外侧立筋上，并用红油漆作好标记。
±0.00 以上施工测量一、平面控制测量本工程各建筑物±0.00 以上的轴线传递用激光经纬仪竖向投测法进行。
桩基础检测方法
桩基础检测方法桩基础是建筑工程中常用的地基支撑结构，它承载着建筑物的重量并将其传递到地下层土壤中。
为了确保桩基础的安全可靠，需要进行检测来评估其质量和设计参数。
以下是关于桩基础检测方法的十条详细描述：1. 静载试验：静载试验是最常用的桩基础检测方法之一。
在试验中，通过施加一定的垂直载荷来测量桩基础的变形和承载能力。
通过测量桩身变形和承载力，可以评估桩基础的质量和设计参数。
2. 动力触探：动力触探是另一种常用的桩基础检测方法。
在动力触探中，使用一种称为动力锤的设备以一定的速度和频率敲击桩身，并测量敲击力和反弹力。
根据动力锤的敲击次数和反弹力，可以推断桩身的质地和承载能力。
3. 店址探测：店址探测是一种非破坏性检测方法，旨在确定桩基础的位置和长度。
通过使用设备在地面上发射电磁波，可以测量波的传播时间和强度，并将其用于确定桩身的位置和长度。
4. 桩身钻孔取样：桩身钻孔取样是一种直接测量桩身质地和含水层情况的方法。
通过使用钻探设备，在桩身上钻取样品，并对其进行化学分析和物理测试，可以评估桩身的质量和含水情况。
5. 磁力探测：磁力探测是一种检测桩身质地和特性的非破坏性方法。
通过在桩身上施加电流，可以引起磁场的变化，并通过测量磁场的强度和方向来推断桩身的质地和性能。
6. 声波探测：声波探测是一种检测桩身状况和质地的非破坏性方法。
通过在桩身上传播声波，并通过测量声波的传播速度和衰减程度来评估桩身的质地和特性。
7. 应变测量：应变测量是一种直接测量桩身变形和应力的方法。
通过在桩身上安装应变计，可以测量桩身的变形和应力，并评估桩身的质量和稳定性。
8. 环境监测：环境监测是一种检测周围土壤和水位变化的方法。
通过安装土壤水位监测仪和水位计，可以监测桩身周围的土壤和水位变化，并评估桩基础的稳定性和承载能力。
9. 渗透试验：渗透试验是一种间接测量桩身质地和水分含量的方法。
通过在桩身周围施加一定的压力，并测量压力和渗透速度，可以推断桩身的质地和水分含量。
桩基施工中的测量与控制方法
桩基施工中的测量与控制方法引言桩基施工是建筑工程中的重要环节之一，对于确保建筑物的稳定性和安全性起着至关重要的作用。
在桩基施工中，测量与控制是一个不可或缺的步骤。
本文将探讨桩基施工中的测量与控制方法，以及它们在保证施工质量的过程中所起的作用。
1. 桩基施工中的前期测量在桩基施工之前，进行前期测量是非常必要的。
前期测量主要包括土质勘探、地质勘探和基础物探等工作。
通过这些测量，可以获取到建筑地基的有关资料，如土壤的饱和度、承载力等指标，以便确定施工方案和后续的测量与控制方法。
2. 桩位的测量与控制桩位的测量与控制是桩基施工中最基本的工作之一。
桩位的准确测量对于保证桩的位置和高度至关重要。
现代桩位测量常采用全站仪或者GPS测量仪，在测量时需要注意的问题包括误差的控制、桩位记录的准确性等。
3. 桩的质量控制桩的质量控制是桩基施工中的重要环节。
在桩施工过程中，需要对桩的质量进行监测和控制。
桩的质量控制主要包括桩身的垂直度、桩端的水平度、桩身的直径等参数的检测。
常用的方法包括使用仪器进行桩体垂直度测量、桩端水平度测量等。
4. 桩身沉放的测量与控制桩身沉放的测量与控制也是桩基施工中的重要环节之一。
在桩身沉放过程中，需要确保桩的沉放深度、沉放角度等参数的精确控制。
现代常用的方法包括使用激光传感器、压力传感器等测量方法，通过监测桩身的沉放情况，确保施工的质量。
5. 桩基负荷试验桩基施工完成后，需要进行负荷试验，以验证桩的承载力能够满足设计要求。
常用的负荷试验方法包括静载试验、动力触探法等。
这些试验方法通过施加外部荷载、监测桩的变形和沉降情况，来评估桩的工作性能。
结论在桩基施工中，测量与控制是确保施工质量的关键环节。
通过前期测量获取基础资料，采用准确的测量与控制方法，可以确保桩位的准确性和桩身质量的稳定性。
同时，进行桩基负荷试验，可以进一步验证桩基的承载力。
以上所述的测量与控制方法，在桩基施工中起到至关重要的作用，为建筑物的稳定性与安全性提供了保障。
桩基检测具体操作方法
桩基检测具体操作方法桩基检测是建筑工程中的重要环节，其质量直接关系到建筑物的安全性和稳定性。
桩基检测具体操作方法主要包括桩基的预处理、现场检测和数据分析三个方面。
下面我们来详细介绍一下桩基检测的具体操作方法。
一、桩基的预处理桩基的预处理是桩基检测的第一步，它包括对桩基的设计资料进行收集和整理、对现场桩基的实际情况进行勘察和测量、对桩基检测设备和仪器进行准备和调试等工作。
在进行桩基检测之前，首先要对桩基的设计图纸、施工方案、材料和施工工艺等资料进行全面的收集和整理，以便为后续的桩基检测工作提供参考依据。
同时还要对现场桩基的实际情况进行勘察和测量，包括桩基的安装位置、长度、直径、埋设深度、材料和质量等情况，为后续的桩基检测工作提供详细的数据支持。
另外，还要对桩基检测设备和仪器进行准备和调试，确保检测设备和仪器的正常运行，为后续的桩基检测工作提供可靠的技术支持。
二、现场检测现场检测是桩基检测的核心环节，它包括对桩基的静载试验、动载试验和无损检测等内容。
首先是对桩基进行静载试验，主要是通过给桩基施加静载荷，利用相应的测量仪器对桩基的受力和变形情况进行实时监测和记录，并对其受力性能和承载能力进行评估和分析。
其次是对桩基进行动载试验，主要是通过给桩基施加动态荷载，利用相应的振动传感器和数据采集仪器对桩基的动态响应和变形情况进行实时监测和记录，并对其受力性能和动态响应特性进行评估和分析。
最后是对桩基进行无损检测，主要是通过利用超声波、雷达波、电磁波、地震波等无损检测技术，对桩基的内部结构和质量情况进行非破坏性检测，并对其内部缺陷和质量问题进行定性和定量分析。
通过以上的现场检测工作，可以全面了解桩基的受力性能、承载能力、动态响应特性和内部质量情况，为后续的数据分析和评估提供可靠的依据。
三、数据分析数据分析是桩基检测的最后一步，它主要是对现场检测得到的数据进行整理和分析，评估桩基的质量和安全性。
首先要对桩基的静载试验、动载试验和无损检测等数据进行整理和归纳，分析桩基的受力性能、承载能力、动态响应特性和内部质量情况。
桩基础施工中的测量工作
桩基础施工中的测量工作[摘要]桩基础是基础施工中的一个重要子分部项目，目前在我国房建施工领域、市政施工领域大量运用，桩基础是主要的承重结构，其施工质量的好坏，将直接决定建筑物或构筑物后期是否发生沉降，而桩基础的位置是否准确，是影响桩基础施工质量的一个重要环节，测量的速度和质量对桩基工程具有至关重要的影响，本文将重点介绍桩基础施工中所包含的测量工作及测量作业时的注意事项。
[关键词]桩基础，测量，放样，步骤随着我国城市房地产开发的持续火热及国家对基础设施领域的投入，专业性强的桩基础施工作为基础施工中的一个重要子分部项目，在建设领域起着非常重要的作用，作为主要的承重结构，其施工质量的好坏，将直接决定建筑物或构筑物后期是否发生沉降从而造成质量事故。
桩基础施工过程中测量精度是否满足设计要求，是桩基础施工时重要的控制指标，桩基施工施工单位只有重视桩基础施工时各阶段的测量工作，才会保证测量成果满足下道工序要求，避免不必要的经济损失发生。
本文将以房建施工领域中目前应用最广的旋挖钻机桩基础施工为例，介绍桩基础施工中所包含的测量工作及其注意事项，希望能对初进入桩基施工领域的测量人员有所帮助。
1桩基测量工作中所涉及的主要标准规范及相关指标桩基施工中目前所涉及的和测量有关的规范有《工程测量标准》GB50026-2020、《建筑地基基础工程施工质量验收标准》GB50202-2018、《建筑桩基技术规范》JGJ94-2008、《建筑地基基础工程施工规范》51004-2015，规范中主要测量控制指标如下。
（1）《工程测量标准（GB50026-2020）》关于基础桩位放样允许偏差的规定（见表1）：表1基础桩位放样允许偏差Table 1 Permissible Deviation of Pile Layout for Foundation项目内容允许偏差（mm）基础桩位放样单排桩或群桩中的边桩±10群桩±20(2)《建筑桩基技术规范（JGJ94-2008）》关于灌注桩成孔施工允许偏差规定（见表2）表2灌注桩成孔施工允许偏差Table 2 Permissible deviation of bored pile construction成孔方法桩径允许（mm）垂直度允许偏差（%）桩位允许偏差（mm）1～3根桩、条形桩基沿垂直轴线方向和群桩基础中的边桩条形桩基沿轴线方向和群桩基础中的中间桩泥浆护壁钻、D<1000mm≥±501d/6且不大于100d/4且不大于150挖、冲孔桩D≥1000mm100+0.01H150+0.01H（3）《建筑地基基础工程施工质量验收标准（GB50202-2018）》关于灌注桩的桩径、垂直度及桩位允许偏差的规定如下表所示：表3灌注桩的桩径、垂直度及桩位允许偏差Table 3 Pile Diameter, Verticality and Permissible Deviation of Pile Position of Cast-in-place Piles成孔方法桩径允许（mm）垂直度桩位允许偏差（mm）允许偏差泥浆护壁钻孔灌注桩D<1000mm≥0≤1/100≤70+0.01HD≥1000mm≤100+0.01H注意：标2和表3中H为桩基施工面与桩顶设计标高距离（mm）；D为设计桩径（mm）（4）《建筑地基基础工程施工规范（GB51004-2015）》关于基础桩位放样的相关规定：泥浆护壁成孔灌注桩护筒上应标出桩位，护筒中心与孔位中心偏差不应大于50mm；护筒内径应比钻头外径大100mm，旋挖成孔的护筒内径比钻头外径大200mm，垂直度偏差不宜大于1/1000。
基础桩测量施工方案
基础桩测量施工方案一、工程概况与目标本项目涉及基础桩的测量施工，目标在于确保基础桩施工的准确性，为建筑物的稳定和安全打下坚实基础。
工程位于XX市XX区，施工面积约为XX平方米，预计基础桩数量为XX根。
我们将根据工程所在地的地质条件、环境因素和建筑物要求，制定并实施精确测量方案。
二、测量方法与设备本项目采用全站仪和经纬仪作为主要测量工具，结合电子测距仪进行辅助测量。
测量方法如下：控制网建立：根据工程要求，设置多个控制点，构成稳定的控制网，为后续的桩位测量提供基准。
桩位放样：依据设计图纸和建筑物要求，利用全站仪进行桩位放样，确保每个桩位准确无误。
高程控制：使用水准仪进行高程控制，确保每个桩位的高程满足设计要求。
三、施工流程与步骤现场踏勘与资料收集：详细了解工程现场的地质条件、环境条件等，收集相关资料。
控制网建立：按照测量方法的要求，设置并稳固控制点，形成控制网。
桩位放样：根据设计图纸和建筑物要求，利用全站仪进行桩位放样。
桩位标定与复核：在放样完成后，对桩位进行标定，并进行复核，确保桩位准确无误。
高程测量与调整：使用水准仪进行高程测量，根据测量结果进行调整，确保桩位高程满足设计要求。
施工记录与总结：在施工过程中，详细记录每个步骤的完成情况，并在施工结束后进行总结。
四、质量标准与要求桩位误差：桩位误差应控制在设计要求的范围内，不得超过允许值。
高程误差：高程误差应控制在设计要求的范围内，不得超过允许值。
控制网稳定性：控制网应具有足够的稳定性，确保测量结果的准确性。
五、安全技术措施测量设备应定期进行检查和维护，确保设备性能稳定可靠。
在施工过程中，应设置明显的安全警示标志，提醒施工人员注意安全。
施工人员应佩戴安全防护用品，如安全帽、工作服、工作鞋等。
在恶劣天气或不利环境下，应暂停测量工作，确保人员和设备的安全。
六、人员培训与分工测量人员应经过专业培训，熟悉测量设备操作和相关测量技术。
施工人员应明确各自的职责和分工，确保施工过程的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桩基础工程施工测量方案编制：审核：审批：日期：目录1 编制依据 (1)2 工程概况 (1)3 测量准备工作 (2)4 测量放线质量标准 (3)5 测量技术要求及过程 (4)6 质量保证措施 (10)7 测量复核措施 (12)8 仪器保养和使用制度 (13)9测量管理制度 (14)10安全保护措施 (14)1.编制依据工程施工图工程施工组织设计《建筑工程测量规范》（GB50026-2007）《云南省建筑工程资料管理规程》（DBJ 53/T-44-2011）《建筑地基基础设计规范》(GB5007-2011)《建筑桩基技术规范》(JGJ94-2008)《建筑基桩检测技术规范》（JGJ 106-2003）《建筑地基基础技术规范》（DB42/242-2003）《建筑地基基础工程施工质量验收规范》（GB50202-2002）其它相关的施工及验收规范、规程。
2.工程概况3.测量准备工作测量器具准备测量仪器配备一览表准备技术准备熟悉设计图纸，详细了解各轴线与各墙体之间的关系，明确建筑物与建筑红线间的位置关系，复测测绘院的测量成果，并做定位桩点的保护措施。
4.测量放线质量标准依据《建筑工程测量规范》（GB50026-2007）。
场区控制测量（I）场区平面控制网4.1.1场区平面控制网，可根据场区的地形条件和建（构）筑物的布置情况，布设成建筑方格网、导线及导线网、三角型网或ＧＰＳ网等形式．4.1.2场区平面控制网，应根据工程规模和工程需要分级布设．对于建筑场地大于１km平方的工程项目或重要工业区,应建立一级或一级以上精度等级的平面控制网；对于场地面积小于1km的工程项目或一般性建筑区,可建立二级精度的控制网.场区平面控制网相对于勘察阶段控制点的定位精度,不应大于5CM.4.1.3控制网点位,应选在通视良好、便于施测、利于长期保存的地点,并埋设应相应的标石,必要时还应增加强制对中装置. 标石埋设深度,应根据地冻线和场地设计标高确定.4.1.4建筑方格网的测建立,应符合表的规定.1 建筑方格网测量的主要技术要求,应符合表4.1.4-1的规定..3 方格网的测设方法,可采用布网法或轴线法.当采用布网法时,宜增测或方格网的对角线；当采用轴线法时,长轴线的定位点不得小于3个,点位偏离直线在180°±5〞以内,短轴线应根据长轴线定向,其直角偏差应在90°±5〞以内.水平角观测的测角中误差不应大于〞.4 方格网点应埋设顶面为标志板的标石, 标石埋设应符合附录E 的规定.5 方格网的水平观角测可采用方向角观法,其主要技术要求应测符合表4.1.4-2的规定。
正.7 观测数据经平差处理后,应将测量坐标与设计坐标进行比较,确定归化数据,并在标石标志板上将点位归化至设计位置.8 点位归化后,必须进行角度和边长的复测检查. 角度偏差值,一级方格网不应大于90°±8〞；二级方格网不应大于90°±12〞；距离偏差值,一级方格网不应大于D／25000, 二级方格网不应大于D ／15000(D 为方格网的边长).4.1.5当导线及导线网作为场区控制网时,导线边长应大致相等,相邻边的长度之比不宜超过1:3,其主要技术要求应符合表的规定.4.1.6当采用三角形作为场区控制网时, 其主要技术要求应测符合表8.2.6的规定...(Ⅱ) 场区高程控制网4.1.9场高程控制网,应布设成闭合环线﹑附合路线或结点网.4.1.10 大中型施工项目的场区高程测量精度,不应低于三等水准. 其主要技术要求,应按本规范第节的有关规定执行.4.1.11 场区水准点,可单独布设在场地相对稳定的区域,也可设置在平面控制点的标石上. 水准点间距宜小于1Km,距离建(构)筑物不宜小于25m,距离回填土边线不宜小于15m.4.1.12 施工中,当少数高程控制点标石不能保存时,应将其高程引测至稳固的建(构)筑物上, 引测的精度,不应低于原高程点的精度等级.工业与民用建筑施工测量(Ⅰ) 建筑物施工控制网4.2.1建筑物施工控制网,应根据建筑物的设计形式和特点,布设成十字轴线或矩形控制网.施工控制网的定位应符合本章条的规定,民用建筑物施工控制网也可根据建筑红线定位.4.2.2 建筑物施工平面控制网, 应根据建筑物的分布﹑结构﹑高度﹑基础埋深和机械设备传动的连接方式﹑生产工艺的连续程度,分别布设一级或二级控制网.其主要技术要求,应符合表的规定.4.2.3建筑物施工平面控制网的建立, 应符合下列规定:1 控制点,应选在通视良好、土质坚实、利于长期保存、便于施工放样的地方.2 控制网加密的指示桩,宜选在建筑物行列线或主要设备中心线方向上.3 主要控制网点和主要设备中心线端点,应埋设固定标桩.4 控制网轴线起始点的定位误差,不应大于2cm；两建筑物(厂房)间有联动关系时,不应大于1cm,定位点不得少于3个.5 水平角观测的测回数,应根椐表8.3.27 边长测量宜采用电磁波测距的方法,作业的主要技术要求应符合本规范表8 矩形网应按平差结果进行实地修正,调整到设计位置.当增设轴线时,可采用现场改点法进行配赋调整；点位修正后,应进行矩形网角度的检测.4.2.4 建筑物的围护结构封闭前,应根据施工需要将建筑物外部控制转移至内部.内部的控制点,宜设置在浇注完成的预埋件上或预埋的测量标板上.引测的投点误差,一级不应超过2mm,二级点不应超过3mm.4.2.5 建筑物高程控制,应符合下列规定:1 建筑物高程控制,应采用水准测量.符合路线闭合差,不应低于四等水准的要求.2 水准点可设置在平面控制网的标桩或外围的固定地物上,也可单独埋设.水准点的个数,不应少于2个.3 当场地高程控制点距离施工建筑物小于200m时,可直接利用.4.2.6 当施工中高程控制点标桩不能保存时,应将其高程印测至稳固的建筑物或构筑物上,引测的精度,不应低于四等水准.4.2.7建筑物施工放样,应具备下列资料:(Ⅱ) 建筑物施工放样,应具备下列资料:1 总平面图.2 建筑物的设计与说明.3 建筑物的轴线平面图.4建筑物的基础平面图.5 设备的基础图.6 土方的开挖图.7 建筑物的结构图.8 管网图.9 场区控制点坐标、高程及电位分布图.4.2.8 放样前应对建筑物施工平面控制网和高程控制点进行检核.4.2.9 测设各工序间的中心线,宜符合下列规定:1 中心线端点,应根据建筑物施工控制网中相邻的距离指标桩以内分法测定.2 中心线投点,测角仪器的视线应根据中心线两端点决定；当无可靠效核条件时,不得采用测设直角的方法进行投点.4.2.10 在施工的建(构)筑物外围,应建立线板和轴线控制桩.线板应注记中心线编号,并测设标高.线板和轴线控制桩应注意保存.必要时,可将控制轴线标示在结构的外表面上.4.2.11 建筑物施工放样,应符合下列要求:1建筑物施工放样﹑轴线投测和标高传递的偏差,不应超过表的规定.尺长和拉力改正.传递点的数目,应根据建筑物的大小和高度确定.规模较小的工业建筑或多层民用建筑,宜从2处分别向上传递, 规模较大的工业建筑或高层民用建筑, 宜从3处分别向上传递.传递的标高较差小于3mm时,可取其平均值作为施工层的标高基准,否则,应重新传递.3 施工层的轴线投测,宜使用2〞级激光经纬仪或激光铅直仪进行.控制轴线投测至施工层后,应在结构层平面上按闭合图形对投测轴线进行效核.合格后,才能进行本施工层上的其他测设工作否则,应重新进行投测4 施工的垂直度测量精度,应根据建筑物的高度﹑施工的精度要求﹑现场的观测条件和垂直度测量设备等综合分析确定,但不应低于轴线竖向投测的精度要求.5 大型设备基础浇注过程中,应及时监测.当发现位置及标高与施工要求不符时,应立即通知施工人员,及时处理.4.2.12 结构安装测量的精度,应分别满足下列要求:1柱子﹑桁架和梁安装测量的偏差,不应超过表-1的规定.2 构件预装测量的偏差, 不应超过表-2的规定..3 附属构筑物安装测量的偏差,不应超过表-3的规定.4.2.13 设备安装测量的主要技术要求,应符合下列规定:1 设备基础竣工中心线必须进行复测,两次测量的较差不应大于5mm.2 对于埋设有中心标板的重要设备基础,其中心线应由竣工中心线引测,同一标中心标点的偏差不应超过±1mm.纵横中心线应进行正交度的检查,并调整横向中心线.同一设备基准中些线的平行偏差或同一生产系统的中心线的直线度应在±1mm以内.3 每组设备基础,均应设立临时标高控制点. 标高控制点的精度,对于一般设备基础,其标高偏差,应在±2mm以内；对于与传动装置有联系的设备基础,其相邻两标高控制点的标高偏差,应在±1mm以内.5.测量技术要求及过程5.1 建筑工程桩基础施工测量技术要求（一）建筑物轴线测设的主要技术要求建筑物桩基础定位测量，一般是根据建筑设计或设计单位所提供的测量控制点或基准线与新建筑物的相关数据，首先测设建筑物定位矩形控制网，进行建筑物定位测量，然后根据建筑物的定位矩形控制网，测设建筑物桩位轴线，最后再根据桩位轴线来测设承台桩位。
（二）对高程测量的技术要求。
桩基础施工测量的高程应以设计或建设单位所提供的水准点作为基准进行引测。
在高程引测前，应对原水准点高程进行检测。
确认无误后才能使用，在拟建区附近设置水准点，其位置不应受施工影响，便于使用和保存，数量一般不得少于2~3 个，一般应埋设水准点，或选用附近永久性的建筑物作为水准点。
高程测量可按四等水准测量方法和要求进行，其往返较差，附合或环线闭合差不应大于±20 mm，l 为水准路线长度，以km 为单位。
桩位点高程测量一般用普通水准仪散点法施测，高程测量误差不应大于±1cm。
5.2 建筑物定位测量由于在桩基础施工时，所有的角桩均要因施工而被破坏无法保存，为了满足桩基础竣工后续工序恢复建筑物桩位轴线和测设建筑物开间轴线的需要，所以，在建筑物定位测量时，在距建筑物四周外廓5～10m，并平行建筑物处，首先测设一个建筑物定位矩形控制网，作为建筑物定位基础，然后，测出桩位轴线在此定位矩形控制网上的交点桩，称之为轴线控制桩。
（一）建筑物的定位根据设计所给定的定位条件不同，建筑物的定位主要有5 种不同形式：一是根据原建筑物定位。
二是根据道路中心线（或路沿）定位。
三是根据城市建设规划红线定位。
四是根据建筑物施工方格网定位。
五是根据三角点或导线点定位。
在建筑物定位测量时，可根据设计所给的定位形式选用直角坐标法、内分法、极坐标法、角度或距离交会法、等腰三角形与勾股弦等测量方法，为确保建筑物的定位精度，对角度的测设均要按经纬仪的正倒镜位置测定，距离丈量必须按精密测量方法进行。
