自动画电梯平衡系数曲线
电梯平衡系数曲线图
日电梯平衡、静载、制动性能及安全钳联动试验记录
电梯使用单位：开远市房地产管理局
施工地点 开远市临江北路延长线 设置编号：1601041YN-001 一、平衡系数测试：
测试结果：载荷500Kg 平衡系数46%
二、静载测试：
轿厢内装载150%的额定载荷1500Kg ，历时10 min 。
曳引绳无打滑现象。
三、制电动性能及安全钳联动测试：
●电梯在行程上部范围内空载上行及行程下部范围轿厢内装载125%额定载荷1250Kg 下行，分別停层3次以上，轿厢应被可靠地制停（下行不考核平层要求）。
在轿厢内装125%额定载荷1250Kg 以正常运行速度下行时。
切断电动机与制动器供电，轿厢已被可靠制动：
●电梯在行程下部范围轿厢内装载125%额定载荷1250Kg 检修速度下行，人为动作限速器轿厢已被可靠制停。
安装（改造）单位印章：使用单位印章：负责人签字：负责人签字：日期：
日期：
编号：YN工表010-4第一版。
电梯运行速度计算和如何确定平衡系数
电梯运行速度计算和如何确定平衡系数
正常运行速度使轿厢载有50%的额定载重量下行至行程中段时，记录电动机转速并按公式(1)计算轿厢运行速度：
公式(1)
式中：
U1--轿厢运行速度，单位为米每秒(m/s);
C--曳引轮节径，单位为毫米(mm);
N--实测电机转速，单位为转每分(r/min);
I1--曳引机减速比；
I2--曳引比。
与额定速度的偏差值按公式(2)计算：
公式(2)
式中：
△U --速度偏差；
U --额定速度，单位为米每秒(m/s)。
平衡系数的确定：
在轿厢以额定载重量的30%、40%、45%、50%、60%时上、下运行，当轿厢与对重运行到同一水平位置时，交流电动机仅测量电流，直流电动机测量电流并同时测量电压。
绘制电流(或者电压)-负载曲线，以向上、向下运行曲线的交点来确定平衡系数。
如何做出电梯平衡系数
如何做出电梯平衡系数 This model paper was revised by the Standardization Office on December 10, 2020如何做出电梯平衡系数本方法只试用于曳引驱动式电梯。
平衡系数是曳引式驱动电梯的重要性能指标。
曳引电梯的轿厢与对重通过钢丝绳分别悬挂于曳引轮的两侧。
利用对重可以部分平衡轿厢及轿内负载的重量，使曳引电机运行的负荷减轻。
理想的运行状态是对重的重量正好等于轿厢自重加上轿内负载的重量。
这样曳引机运行负荷最小。
由于轿厢内负载的大小是经常变化的，每次运行时都是从空载到满载之间的某一个值，而对重在电梯安装调试完毕后已经固定，不便于随时改变，所以上述理想的平衡运行状态不是每次运行总能达到的。
但是我们可以调整对重至一个恰当的重量（也就是说，选择一个合适的平衡系数）使电梯多次运行的情况基本上接近于理想的平衡状态。
电梯的平衡系数定义如下：B=（T-P）/Q式中：B--电梯的平衡系数；T--对重的重量；P--轿厢自重；Q--电梯额定载重量。
调试时可根据电梯的具体情况决定实际的平衡系数。
如果电梯经常轻载运行，平衡系数可取接近规范下限（0.4）值；如果电梯经常重载运行，则取接近规范上限(0.5)值。
测量平衡系数的方法，一般是分别绘制出电梯上行和下行的电流--负荷曲线，以两条曲线的交点确定。
这种方法理论上是正确的，但实际操作却比较困难，这主要有以下3个原因。
（1）要测量得较为准确，则曲线上的点就要取得足够多，也就是要在不同负载下多次上下运行测定曳引电机的运行电流，工作较繁重。
（2）电梯上行和下行电流-负载曲线的交角一般都很小，交点不易从图上确定，也就影响测量精度。
（3）电梯调试时，不是简单地测量平衡系数，而是要设置一个合适的平衡系数。
按照上述方法，如果测出的平衡系数不合规范，还得改变对重再测，因而工作量更大。
在电梯的安装实践中总结出一种实用的方法，能够较方便准确地预设平衡系数。
电梯平衡系数
电梯平衡系数调试方法：平衡系数是曳引式驱动电梯的重要性能指标。
曳引电梯的轿厢与对重通过钢丝绳分别悬挂于曳引轮的两侧。
利用对重可以部分平衡轿厢及轿内负载的重量，使曳引电机运行的负荷减轻。
理想的运行状态是对重的重量正好等于轿厢自重加上轿内负载的重量。
这样曳引机运行负荷最小。
由于轿厢内负载的大小是经常变化的，每次运行时都是从空载到满载之间的某一个值，而对重在电梯安装调试完毕后已经固定，不便于随时改变，所以上述理想的平衡运行状态不是每次运行总能达到的。
但是我们可以调整对重至一个恰当的重量（也就是说，选择一个合适的平衡系数）使电梯多次运行的情况基本上接近于理想的平衡状态。
电梯的平衡系数定义如下： B=（T-P）/Q 式中：B--电梯的平衡系数； T--对重的重量； P--轿厢自重； Q--电梯额定载重量。
国家标准GB/T10058-1997《电梯技术条件》3.3.8条规定，各类电梯的平衡系数应在0.4～0.5范围内。
调试时可根据电梯的具体情况决定实际的平衡系数。
如果电梯经常轻载运行，平衡系数可取接近规范下限（0.4）值；如果电梯经常重载运行，则取接近规范上限(0.5)值。
测量平衡系数的方法，一般是分别绘制出电梯上行和下行的电流--负荷曲线，以两条曲线的交点确定。
这种方法理论上是正确的，但实际操作却比较困难，这主要有以下3个原因。
（1）要测量得较为准确，则曲线上的点就要取得足够多，也就是要在不同负载下多次上下运行测定曳引电机的运行电流，工作较繁重。
（2）电梯上行和下行电流-负载曲线的交角一般都很小，交点不易从图上确定，也就影响测量精度。
（3）电梯调试时，不是简单地测量平衡系数，而是要设置一个合适的平衡系数。
按照上述方法，如果测出的平衡系数不合规范，还得改变对重再测，因而工作量更大。
在电梯的安装实践中总结出一种实用的方法，能够较方便准确地预设平衡系数。
下面就额定载重量1000kg，平衡系数预设为0.45的电梯为例说明这种方法。

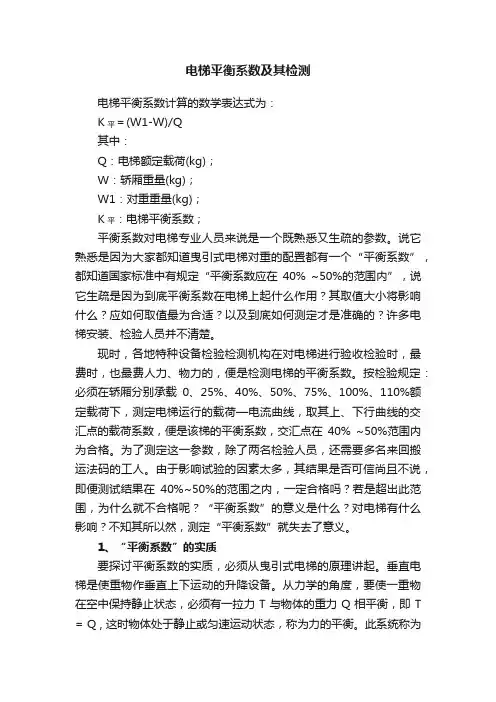

电梯平衡系数及其检测
电梯平衡系数及其检测电梯平衡系数计算的数学表达式为：K平＝(W1-W)/Q其中：Q：电梯额定载荷(kg)；W：轿厢重量(kg)；W1：对重重量(kg)；K平：电梯平衡系数；平衡系数对电梯专业人员来说是一个既熟悉又生疏的参数。
说它熟悉是因为大家都知道曳引式电梯对重的配置都有一个“平衡系数”，都知道国家标准中有规定“平衡系数应在40% ~50%的范围内”，说它生疏是因为到底平衡系数在电梯上起什么作用？其取值大小将影响什么？应如何取值最为合适？以及到底如何测定才是准确的？许多电梯安装、检验人员并不清楚。
现时，各地特种设备检验检测机构在对电梯进行验收检验时，最费时，也最费人力、物力的，便是检测电梯的平衡系数。
按检验规定：必须在轿厢分别承载0、25%、40%、50%、75%、100%、110%额定载荷下，测定电梯运行的载荷—电流曲线，取其上、下行曲线的交汇点的载荷系数，便是该梯的平衡系数，交汇点在40% ~50%范围内为合格。
为了测定这一参数，除了两名检验人员，还需要多名来回搬运法码的工人。
由于影响试验的因素太多，其结果是否可信尚且不说，即便测试结果在40%~50%的范围之内，一定合格吗？若是超出此范围，为什么就不合格呢？“平衡系数”的意义是什么？对电梯有什么影响？不知其所以然，测定“平衡系数”就失去了意义。
1、“平衡系数”的实质要探讨平衡系数的实质，必须从曳引式电梯的原理讲起。
垂直电梯是使重物作垂直上下运动的升降设备。
从力学的角度，要使一重物在空中保持静止状态，必须有一拉力T与物体的重力Q相平衡，即T = Q , 这时物体处于静止或匀速运动状态，称为力的平衡。
此系统称为平衡系统。
若要使物体向上运动，速度发生改变，则这一拉力T除了克服物体的重力Q，还要提供一个产生加速度的力F，即 T = Q + F = Q + m a ( m -- 为物体的质量；a—为加速度)。
如果物体的重力Q被另外一个平衡力W所平衡，W = Q , 即构成一个平衡系统，这时拉力T就不用去克服重力Q了，而只需提供使物体产生加速度所需的力, 即 T = F= m a 这样就大大减小了拉力T。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
200米
即:0.44
形表测量VVVF电梯电流时，须测量进线部分电流(此处频率为50HZ)
3、只有当本条检验结果为符合时方可进行8.2～8.13 的检验
上、下全程运行，当轿厢和对重运行到同一水平位置时，记录电动机的电流值，绘制电流-负荷曲线，以上、下行运行曲线的交点确定平衡系数。
2、因为一般钳形表是针对50HZ频率下测量电流设计的，用钳 1、轿厢分别装载额定载重量的30%、40%、45%、50%、60%进行平衡系数测量注意事项：
使用单位名称：
对重块数量：
单位内编号：
XX小区5栋1单元重庆物业管理有限公司注册代码：
311050011120221300090对重块高度：SLLift
额定载重量：
平衡系数为：44
平衡系数曲线图
电梯平衡系数检测图表。
