继电保护 信号回路图识绘
181(继保自动化)33 变电站直流系统图识绘
变电站直流系统
二、直流系统的组成及各部分的作用
3.蓄电池 名词介绍
(1)初充电：使蓄电池达到完全充电状态所 进行的初次充电。
(2)浮充电：保持蓄电池容量的一种充电方 法，一般电压较低，常用来平衡蓄电池自放电 导致的容量损失，也可用来恢复电池容量。
变电站直流系统
二、直流系统的组成及各部分的作用
3.蓄电池
2M
母 联
保 护
kV 1M
2M
母 联
控 制
kV 1M
2M
母 线
保 护
护
第
二
主 220 220 220 套 110 110 110 110 110 110 110
变 kV kV kV 220 kV kV kV kV kV kV kV
故 线 线 母 kV 线 线 5M 5M 5M 故 1M
主主 障
母 路路 - - - 障 -
变电站直流系统
二、直流系统的组成及各部分的作用
2.高频开关电源
(3)直流模块：将直流输出电源分配到每一 路输出。
(4)配电监控：将系统的交流、直流中的各 种模拟量、开关量信号采集并予以处理，同时 提供声光告警。
变电站直流系统
二、直流系统的组成及各部分的作用
2.高频开关电源
(5)监控模块：进行系统管理，主要为蓄电 池管理和后台远程监控；对下级智能设备实施 数据采集并加以显示。
主 主 220 220 220 220 第 220 110 110 110 110 110
变 高 压 侧 控 制 Ⅰ
变 故 障 录 波 屏
#
1
kV
线
路
保
护 Ⅰ
kV
线
路
控
电气常用文字符号及二次接线图的识别
电气常用新旧文字符号对照表附表一二次回路接线图中常见的文字符号序号符号文字解释序号符号文字解释1 DL 继路器及其辅助触点 31 JSJ 加速继电器2 WJ 温度继电器 32 YZJ 电压中间继电器3 G 隔离开关及其辅助触点 33 ZXJ 指挥信号中间继电器4 WSJ 瓦丝继电器 34 WH 有功电度表5 LH 电流互感器 35 XKJ 选控继电器6 ZCH 重合闸继电器 36 VARH 无功电度表7 YH 电压互感器 37 XCJ 选测继电器8 BCJ 保护继电器 38 KK 控制开关9 HQ 合闸线圈 39 FJ 复归继电器10 ZJ 中间继电器 40 HK 转换开关11 HC 合闸接触器 41 ZZJ 重复中间继电器12 HWJ 合闸位置继电器 42 ZK 自动开关13 TQ 跳闸线圈 43 XZJ 信号中间继电器14 TWJ 跳闸位置继电器 44 CK 测量转换开关15 LJ 电流继电器 45 XJJ 信号监察继电器16 HJ 合闸继电器 46 XK 信号转换开关17 YJ 电压继电器 47 TBJ 跳跃闭锁继电器18 TJ 跳闸继电器 48 DK 刀开关19 SJ 时间继电器 49 YJJ 压力监视中间继电器20 TJJ 同步检测继电器 50 MK 灭磁开关21 CJ 差动继电器 51 A 电流表22 XMJ 信号脉冲继电器(冲击继电器) 52 LK 联动开关23 GJ 功率继电器 53 V 电压表24 JJ 监察继电器 54 XWK 限位开关25 XJ 信号继电器 55 W 有功功率表26 SXJ 事故信号中间继电器 56 XD 信号灯27 RJ 热继电器 57 WAR 无功功率表28 YXJ 预告信号中间继电器 58 LD 绿色信号灯29 BSJ 闭锁继电器 59 STK 手动同期转换开关30 HZ 频率表 60 QA 起动按钮续附表一序号符号文字解释序号符号文字解释61 HD 红色信号灯 91 YM 电压互感器二次电压小母线62 RD 熔断器 92 L 电感63 GD 光字牌 93 ZM 转角变压器小母线64 JRD 击穿保险 94 D 二极管65 WS 位置指示灯95 XDC 蓄电池66 RRD 弱电熔断器(热线轴) 96 BG 晶体三极管67 FM 蜂鸣器 97 Z 整流器68 KM 控制回路小母线 98 DS 电磁铁69 DO 电笛 99 R 电阻70 RKM 弱电控制回路电源小母线 100 LP 连接片71 JL 警铃 101 RF 附加电阻72 XM 信号回路电源小母线 102 QP 切换片73 HA 合闸按钮 103 BD 白色信号灯74 RXM 弱电信号回路电源小母线75 TA 跳闸按钮76 NQM 事故音响信号小母线77 FA 复归按钮78 +SM 闪光信号小母线79 ZXA 指挥信号按钮80 (+)HM 合闸电源小母线81 YJA 中央音响信号解除按钮82 FM 辅助小母线83 YA 试验按钮84 YBM 预告信号小母线85 SA 事故按钮86 RM 掉牌未复位“光字牌”87 THM 同期合同小母线88 ZYM 指挥装置音响小母线89 C 电容教学题目：二次接线图的识别教学目的：1、使学员认识到二次回路在发电厂和变电站中的重要性；2、学员能理解、掌握二次图中图形符号所对应的含义；3、让学员掌握绘制二次接线图的方法和原则；4、学员能阅读各种电气二次接线图。
电气二次回路识图看图的要领
二次回路图的逻辑性很强在绘制时遵循着一定的规律,看图时若能抓住此规律就很容易看懂。
尤其是对比较复杂的继电保护装置的展开图(如距离保护、高频保护等),每一套保护装置由几十只继电器构成,把这些继电器按着一定的逻辑及标准的符号,用线连接在一起,回路是很复杂的。
但只要我们遵循下面介绍的看图方法就能阅读这些图纸。
阅读前首先应弄通该张图纸所绘制的继电保护装置的动作原理及其功能和图纸上所标符号代表的设备名称,然后再看图纸。
看图的要领可归纳为下述的顺口溜:“先交流,后直流;交流看电源,直流找线圈;抓住触点不放松,一个一个全查清。
”二次回路主要是指对一次设备的工况进行监测、控制、调节、保护的二次设备，按照一定的要求连接在一起构成电路，称之为二次回路。
描述二次回路的图纸称为二次回路图。
二次回路一般包括：控制回路、信号回路、测量回路、自动装置回路等。
由于二次回路图的逻辑性很强，并且是按一定规律绘制，故看图时要抓住此规律才能比较容易看懂。
看图的要领可归纳为下述的顺口溜：先看一次，再看一次；看完交流看直流；交流看电源、直流找线圈；线圈对应查触头，触头练成一条线；上下左右顺序看，屏外设备接着连。
下面就具体来看一下电气二次回路看图的要领：1、先看一次后看二次：一次：断路器、隔离开关、电流、电压互感器、变压器等。
了解这些设备的功能及常用的保护方式，如变压器一般需要装过电流保护、电流速断保护、过负荷保护等，掌握各种保护的基本原理；再查找一、二次设备的转换、传递元件，一次变化对二次变化的影响等。
2、看完交流看直流：先看二次图的交流回路，以及电气量变化的特点，再由交流量的"因"查找出直流回路的"果"，一般交流回路较简单。
3、交流看电源，直流找线圈：交流回路一般从电源入手，包含交流电流、交流电压回路两部分；先找出由哪个电流互感器或哪一组电压互感器供电（电流源、电压源），变换的电流、电压量所起的作用，它们与直流回路的关系、相应的电气量由哪些继电器反映出来。

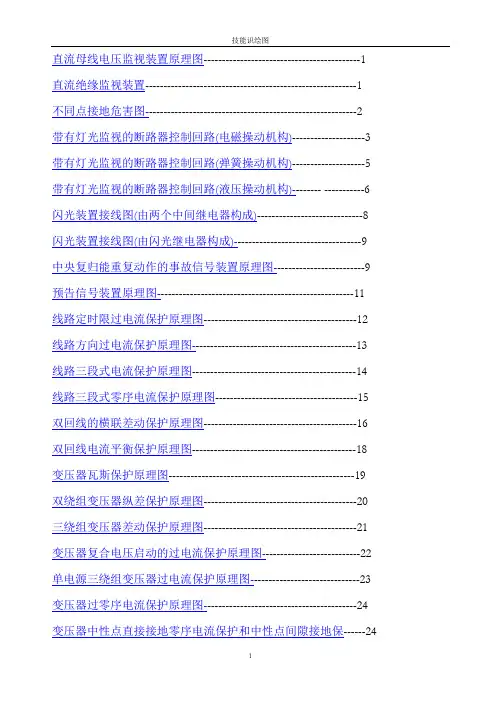

继电保护-技能识绘图
直流母线电压监视装置原理图-------------------------------------------1 直流绝缘监视装置----------------------------------------------------------1不同点接地危害图----------------------------------------------------------2带有灯光监视的断路器控制回路(电磁操动机构)--------------------3 带有灯光监视的断路器控制回路(弹簧操动机构)--------------------5 带有灯光监视的断路器控制回路(液压操动机构)-------- -----------6 闪光装置接线图(由两个中间继电器构成)-----------------------------8 闪光装置接线图(由闪光继电器构成)-----------------------------------9 中央复归能重复动作的事故信号装置原理图-------------------------9 预告信号装置原理图------------------------------------------------------11 线路定时限过电流保护原理图------------------------------------------12 线路方向过电流保护原理图---------------------------------------------13 线路三段式电流保护原理图---------------------------------------------14 线路三段式零序电流保护原理图---------------------------------------15 双回线的横联差动保护原理图------------------------------------------16 双回线电流平衡保护原理图---------------------------------------------18 变压器瓦斯保护原理图---------------------------------------------------19 双绕组变压器纵差保护原理图------------------------------------------20 三绕组变压器差动保护原理图------------------------------------------21 变压器复合电压启动的过电流保护原理图---------------------------22 单电源三绕组变压器过电流保护原理图------------------------------23 变压器过零序电流保护原理图------------------------------------------24 变压器中性点直接接地零序电流保护和中性点间隙接地保------24线路三相一次重合闸装置原理图---------------------------------------26自动按频率减负荷装置(LALF)原理图--------------------------------29储能电容器组接线图------------------------------------------------------29小电流接地系统交流绝缘监视原理接线图---------------------------29变压器强油循环风冷却器工作和备用电源自动切换回路图------30变电站事故照明原理接线图---------------------------------------------31开关事故跳闸音响回路原理接线图------------------------------------31二次回路展开图说明(10KV线路保护原理图)-----------------------32直流回路展开图说明------------------------------------------------------331、图E-103为直流母线电压监视装置电路图，请说明其作用。
二次回路和继电保护
2.交流操作电源 交流电源通常由主变压器供电，适用于小型变配电所。
所用变一般都接在电源的进线处。
三、电测量仪表与绝缘监察装置
1.测量仪表 对电力运行参数作经常测量、选择测量、记录用的仪表 和作计费、技术经济分析考核管理用的计量仪表统称为电测 量仪表。
2.测量仪表的配置
222VVV电电电压压压表表表此此此时时时测测测得得得
母线电压表转换开关ST有三个位置： 正正负母、母线负线“母“对线对地间地”电”电压电
“““负正母对对线地地”””位位位置
压压
置置
21R电R短短阻接接3R，，短11V接V电电，压压当表表母 绝缘监视转换开关1SL也有三个位置：测测线得得绝测测缘量量电位位阻置置下21电电降压压时
光字牌亮
②重复动作的中央复归式预告信号回路
五、高压断路器控制回路
断路器的控制可分 远端控制和现场控制 手动控制和自动控制
控制机构：控制开关和控制按钮 执行机构：操作机构和中间传动机构
1.电磁操动机构的断路器控制回路
①控制开关（万能转换开关）┉LW2系列
控制开关有6个位置
有6种位置： TD--跳闸后，PC--预合闸，C--合闸 CD--合闸后，PT---预跳闸，T---跳闸
直流操作电源有蓄电池组供电的独立直流电源和硅整流 直流电源，主要用于大、中型变配电所；
浮充电运行方式直流系统接线图
直流绝缘监察装置
正常状态下，直流母线正极和 负极的对地绝缘良好，电阻R+和 R-相等，继电器KE线圈中只有微 小的不平衡电流通过，继电器不 动作。
当绝缘电阻（R+、R-）下降到一定值时，流过继电器KE线 圈中的电流增大，继电器KE动作，其常开触点闭合，发出预 告信号。
电力系统继电保护实验
《电力系统继电保护》实验报告实验一供电线路的电流速断保护实验一、实验目的1．掌握电流速断保护的电路原理以及整定计算方法。
2．理解电流速断保护和过电流保护的优缺点。
3．进行实际接线操作, 掌握两段过流保护的整定调试和动作试验方法。
二、预习与思考1．参阅有关教材做好预习，根据本次实验内容，参考两段式过电流保护的原理图及展开图。
2．电流速断保护为什么存在“死区”，怎样弥补？三、原理与说明通过上一个实验可以了解，过电流保护有一个明显的缺点，为了保证各级保护装置动作的选择性，势必出现越靠近电源的保护装置，其整定动作时限越长，而越靠近电源短路电流越大，因此危害更加严重。
因此根据GB50062-1992规定，在过电流保护动作时间超过0.5～0.7s时，应装设瞬时动作的电流速断保护装置。
电流速断保护的整定计算方法请参考相关教材，也可参考附录1的基于本实验一次系统参数的电流速断保护整定计算。
由电流速断保护的整定计算公式可知，电流速断保护不能保护本段线路的全长，这种保护装置不能保护的区域，称为“死区”，因此电流速断保护必须与带时限过电流保护配合使用，过电流保护的动作时间应比电流速断保护至少长一个时间级差Δt=0.5～0.7s，而且须符合前后过电流保护动作时间的“阶梯原则”，以保证选择性。
五、实验步骤实验前准备，实验步骤如下：1．按电流速断保护实验接线图进行接线2．参照实验指导对电流继电器进行整定调试。
3.调整自藕变压器和可调电阻，分别测试动作值和返回值。
图2-4a 电流速断保护实验接线图（交流回路）图2-4b 电流速断保护实验接线图（信号回路）图2-4c 电流速断保护实验接线图（直流回路）六、实验报告1．安装调试及动作试验结束后要认真进行分析总结，按实验报告要求及时写出电流速断保护的实验报告。
2．记录电流速断保护动作值，返回值和试验的操作步骤。
3.分析说明电流速断保护装置的实际应用和保护范围。
实验二供电线路的定时限过电流保护实验一、实验目的1．掌握过流保护的电路原理，深入认识继电保护二次原理接线图和展开接线图。
二次接线及继电保护
（三）绘制说明： 1) 不用画出内部接线、引出线端子的编号；回路的编号 2) 直流仅标明电源的极性，不用标出从哪一熔断器引出 3) 信号部分在图中仅标出“信号”。 （四）缺点：
不能表明元件的内部接线、端子标号及导线连接方法等， 不便于现场查找、调试。因此不能作为施工图纸。
6
三、 展开接线图
（一）定义：
3
图6-1 定时限过电流保护的原理图
4
特点：
1) 二次接线和一次接线的相关部分画在一起，且电气 元件以整体的形式表示（线圈与触点画在一起），能表 明各二次设备的构成、数量及电气连接情况，图形直观 形象，便于设计构思和记忆。
2) 接线图中的全部仪表、继电器等设备以整体的形式 来表示。
3) 接线图将交流电压、电流回路和直流电源之间的联 系综合的表达在一起。
第6章 发电厂变电所二次接线图 及继电保护基础知识
一、 二次回路基本概念
（一） 二次设备： 对一次设备和系统的状态进行测量、控制、监视
和保护的设备，称为二次设备。 如：①测量仪表、录波装置；
②控制开关、同期装置、自动励磁装置； ③信号装置、继电保护、绝缘监察装置； ④控制电源、小母线连接线
1
（二） 二次回路: 二次设备经导线或控制电缆以一定的方式相互
展开接线图是将二次设备按其线圈和触点的接线回路 展开分别画出，组成多个独立回路，是安装、调试和检修 的重要技术图纸，也是绘制安装接线图的主要依据。
（二）特点：（以回路为基础绘制）
将二次交流电流回路，交流电压回路，直流控制回路、 信号回路分开绘制。
（三）读图方法：
先交流后直流，由上而下，从左到右。
7
图6-2 定时限过电流保护的展开图
端子排：许多端子垂直组合在一起（集中布置的端子）
二次图纸的看图方法讲解
电压闭锁的电流保护原理图
电压闭锁的电流保护展开图
相交
流 电
相流
回
相路
交 流 电 压 回 路
控制母线 低电压 启动 过电流 延时 保护动作 跳闸回路
信号回路
安装接线图
为施工、维护运行的方便，在展开图的基础 上，还应绘出安装接线图。安装接线图包括： 屏面布置图，屏背面接线图，端子排图三部 分。
二次回路识图
二次设备
二次设备是指对一次设备的工况进行监测、 控制、调节、保护，为运行人员提供运行工 况或生产指挥信号所需要的电气设备，如测 量仪表、继电器、控制器及信号器具、自动 装置等。
二次回路
由电流互感器和电压互感器的二次绕组的出 线以及直流回路，按着一定的要求连接在一 起构成的电路，称之为二次接线或二次回路。 描述二次回路的图纸称为二次接线图或二次 回路图。
端子排图
端子排图是表示屏与屏之间电缆的连接和屏 上设备连接情况的图纸。
二次回路标号
什么是二次回路标号?二次回路标号的基本原则是什么? 答：为便于安装、运行和维护，在二次回路中的所有设备
间的连线都要进行标号，这就是二次回路标号。标号一般采 用数字或数字和文字的组合，它表明了回路的性质和用途。 回路标号的基本原则是：凡是各设备间要用控制电缆经端 子排进行联系的．都要按回路原则进行标号。此外，某些装 在屏顶上的设备与屏内设备的连接。也需要经过端子排，此 时屏顶设备就可看作是屏外设备，而在其连接线上同样按回 路编号原则给以相应的标号。 为了明确起见，对直流回路和交流回路采用不同的标号方法， 而在交、直流回路中，对各种不同的回路又赋于不同的数字 符号，因此在二次回路接线图中，我们看到标号后，就能知 道这一回路的性质而便于维护和检修。
110KV变电站主变继电保护电气cad原理图
电力系统电气识图课件
电气主接线图识图
01
电气主接线图是表示电力系统主 设备连接关系的图纸，是电力系 统的重要组成部分。
02
电气主接线图的主要作用是表示 电力系统的主设备连接方式和运 行状态，为电力系统的正常运行 和故障处理提供依据。
电力系统电气识图课件
目录
• 电力系统概述 • 电气一次系统识图 • 电气二次系统识图 • 电力系统电气元件符号识别 • 电力系统电气图纸实例解析
01
电力系统概述
电力系统组成
电网
由高低压输电线路和变电所组成 ，负责将电能传输到负荷中心。
电力用户
包括居民、商业、工业等各类用 电单位。
01
02
电源
包括水力、火力、核能、风能、 太阳能等发电厂（站）。
04
电力系统电气元件符号识别
断路器与隔离开关符号识别
断路器符号识别
断路器用于控制电路的接通和断开，其符号通常由一个矩形框和一组连接线组成，连接线上标有电路的电压和 电流值。
隔离开关符号识别
隔离开关主要用于隔离电路，其符号通常由一个矩形框和一组断开的连接线组成，有时在矩形框内还会标注开 关的状态（闭合或断开）。
容。
输电线
介绍了输电线的作用、结构特 点、工作原理等。
绝缘子
解释了绝缘子的作用、结构特 点、工作原理等。
杆塔
解析了杆塔的作用、结构特点 、设计要求等。
感谢您的观看
THANKS
配电装置图识图
配电装置图是表示配电装置的结构和 连接关系的图纸，主要包括配电盘、 开关柜、控制柜等设备。
配电装置图的主要作用是表示配电装 置的结构和连接方式，为配电装置的 安装、调试和维护提供依据。
继电保护电气二次识图
电气回路概述
一次设备：也称主设备，是构成电力系统的主体。它是直接 生产、输送与分配电能的设备。 包括如：发电机、电力变压器、断路器、隔离开关、母线、 电力电缆与输电线路等。 由一次设备相互连接，构成发电、输电、配电或进行其它生 产的电气回路称为一次回路或一次接线系统。
电气回路概述
二次设备：是指对一次设备的工作进行监测、控制、调节、 保护以及为运行、维护人员提供运行工况或生产指挥信号所 需的低压电气设备。 如熔断器、控制开关、继电器、控制电缆、综自保护等。 由二次设备相互连接，构成对一次设备进行监测、控制、调 节和保护的电气回路称为二次回路或二次接线系统。
展开图
1、按不同电源回路划分成多个独立回路。 例如：交流回路，又分电流回路和电压回路，都是按A、B、C、N相序分行 排列的。直流回路，又分控制回路、合闸回路、测量回路、保护回路和信号 回路等；在这些回路中，各继电器（装置）的动作顺序是自上而下、自左至 右排列的。
2、在图形的上方（或右方）有相应的文字说明（合闸回路、用途等），便 于读图和分析。
接触器
熔断器
手车式 断路器
电压表 电流表 电抗器 电动机 发电机
电气一次设备接线图
一次部分
断路器
小车插头
接地刀闸
零序电流互感器
电气二次回路概述
二次回路是变电站电气接线的重要组成部分，是电力系 统安全生产、经济运行的可靠保障。电力系统由一次接线和 二次接线共同组成，它们是不可分割的一个整体。如果将电 力系统比喻成一个人的话，其一次接线是人的骨骼和肌肉， 而二次接线则是人的神经系统，只有二者都处在良好的状态， 才能保证电力系统的正常运行，尤其是在高度自动化的现代 电网中，二次回路的重要作用更显突出。
3、各导线、端子都有统一规定的回路编号和标号，便于分类查线、施工和 维修。 展开图是安装、调试和检修的重要技术图纸，也是绘制安装接线图的主要依 据。
电力工程-电力系统继电保护(二次系统)PPT课件
2021/3/8
26
各种继电器的表示符号和图形符号
2021/3/8
27
6.3 线路的电流保护
2021/3/8
28
一、保护装置的接线方式
接线系数：在继电保护回路中，流入继电器中的 电流IK与对应电流互感器的二次电流I2的比值，称 为接线系数，即
Kw
IK I2
2021/3/8
29
电流互感器与电流继电器之间的接线方式 ➢ 三相三继电器式完全星形接线 ➢ 两相两继电器式不完全星形接线 ➢ 两相三继电器式不完全星形接线 ➢ 两相一继电器电流差式接线
2021/3/8
12
继电保护装置的组成 继电保护装置是由若干个继电器组成的，如图所示，当线
路上发生短路时，起动用的电流继电器KA瞬时动作，使时间 继电器KT起动，KT经整定的一定时限后，接通信号继电器 KS和中间继电器KM，KM触头接通断路器QF的跳闸回路，使 断路器QF跳闸。
2021/3/8
13
三、静态继电器
✓静态继电器是指用模拟电子电路及部分数字电路构成的 电子型继电器，分为晶体管型和集成电路型继电器两类。
✓静态继电器的“静态”是相对于电磁型继电器的“触点” 动作而言的，它的信息传递是通过“0、1”开关信息传递的。
✓静 态 继 电 器 是 用 硅 材 料 为 主 构 成 的 继 电 器 ， 因 此 又 叫 “固体”继电器。
它的基本任务是： ➢自动、迅速、有选择地将故障元件从电力系统中切除，使 其他非故障部分迅速恢复正常运行。 ➢能正确反应电气设备的不正常运行状态，并根据要求发出 报警信号、减负荷或延时跳闸。
2021/3/8
10
二、继电保护的基本护装置组成方框图
✓测量部分：从被保护对象输入有关信号，并与给定的整定 值进行比较，决定保护是否动作；
继电保护 信号回路图识绘
课程目标
1
任务目标
变电站中，必要安装有完善而可靠的信号装 置，以供运行人员经常监视站内各种电气设备和 系统的运行状态。本课程目标让新员工认知学会 站内信号回路。
2
知识目标
介绍变电站信号回路，分析信号回路的发 生。
目录
一、基础介绍 二、监控信号结构来源 三、信号回路图识绘
目录
一、基础介绍 二、监控信号结构来源 三、信号回路图识绘
目录
一、基础介绍 二、封锁及开放监控信号功能介绍 二、监控信号结构来源
三、信号回路图识绘
目录
一、基础介绍 二、监控信号结构来源 三、信号回路图识绘
监控信号来源结构
这些信号报 文怎么来的
呢
监控信号来源结构
（一）监控信号发送设计分布置图
左图可见变电站传统的监测 和控制系统是通过常规的继电保 护及二次接线和RTU装置，功能 主要为完成与远方调度主站通信 实现“四遥”(遥测，遥信，遥 调，遥控)，继电保护及自动装 置与系统联结采用硬接点状态接 入。
的信号
物理上，可以看 到的，摸得到的
实际节点
ห้องสมุดไป่ตู้
硬接点不需要 加工，测控装置 采集后直接上送
监控后台
传输介质是电缆
监控信号来源结构
（四）软报文具体介绍
软报文
通过通信规约 以报文形式向后 台传输，再通过 对应规约由后台 解释出来，无需 要实际的接线
通过 以太网等通信 通道以报文的形 式上送由各厂的 规约解释最终
接地刀闸 （2241B0、2241C0、224140）
基础介绍
（二）监控信号类型
一般的提醒告知信
提
号，不需要进行处
示
继电保护回路
第一章继电保护工作基本知识第一节电流互感器电流互感器（CT）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A，也就是铭牌上标注为100/5，200/5等，表示一次侧如果有100A或者200A 电流，转换到二次侧电流就是5A。
电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。
同时，电流互感器也只能有一点接地，如果有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作。
如图，由于潜电流I X的存在，所以流入保护装置的电流I Y≠I，当取消多点接地后I X＝0，则I Y＝I。
在一般的电流回路中都是选择在该电流回路所在的端子箱接地。
但是，如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工作。
所以对于差动保护，规定所有电流回路都在差动保护屏一点接地。
图电流互感器实验1、极性实验功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT必2、变比实验须做极性试验，以保证二次回路能以CT的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT本体上标注有L1、L2，接线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向K2。
线路CT本体的L1端一般安装在母线侧，母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。
接线时要检查L1安装的方向，如果不是按照上面一般情况下安装，二次回路就要按交换头尾的方式接线。
CT需要将一次侧电流按线性比例转变到二次侧，所以必须做变比试验，试验时的标准CT是一穿心CT，其变比为（600/N）/5，N为升流器穿心次数，如果穿一次，为600/5。
对于二次是多绕组的CT，有时测得的二次电流误差较大，是因为其他二次回路开路，是CT磁通饱和，大部分一次电流转化为励磁涌流，此时应当把其他未测的二次绕组短接即可。
