巢湖地质实习典型地层图片PPT课件
巢湖实习报告 地质填图PPT课件
一、目的任务
1、地质填图： 通过追踪、穿越等方法将野外各种地质体、地
质要素、构造现象进行全面系统的观察、研究和编 录，并用规定的线条、图式，如实地将各种地质界 线、地质体、地质要素标绘在一定比例尺的地形底 图上的过程。
2、目的任务 1）通过面上路线地质调查，弄清楚填图单位在
空间上的展布与变化特征，并按照规范在地形图上 填绘出地质图。
2）进行遗留问题和关键问题的研究，补充部分 地质剖面，提高工作质量；
3）进行野外资料的综合整理与研究，编制野外 地质图，绘制综合地层柱状图；
4）编制野外工作小结，提交资料验收。
二、填图工作准备
1、人员组织与分工 以填图小组为单位进行填图。 每个填图小组以3～6人为宜。 每个填图小组设组长一人，负责本小组业务和协调工作。 野外工作中，小组成员分工要明确，分别负责选点、定点，
2）走向追索法。观测线沿地质体、地质界线或构造线方向布置的方 法称走向追索法，简称追索法。走向追索法主要用来追踪地质界线、 标志层、煤层及其它有用矿层的露头、断层线及褶皱轴迹等
①优点：填绘出的地质界线准确，能有效地查明岩层在横向上的 变化；有利于确定地层的接触关系和横向断层 。
②缺点：工作量大，对地层的纵向变化了解较差，有时会遗漏一 些走向断层，甚至因受地形的影响而无法进行追索 。
4、确定标志层 ★标志层：又称标准层，系指岩性特殊、层位稳定、分布
广泛、厚度不大的岩层。可以作为标志层的岩层，还要具有 以下一种或几种特征： ① 含有丰富标准化石或化石组合。 ② 地层剖面中与相邻岩层岩性有明显的不同，如碳酸盐岩地层 中夹的硅质岩岩层。 ③ 具有特殊沉积构造，如含大量铁质结核的泥岩层等。 ④ 具有特殊颜色或含某种杂质的岩层，如紫红色页岩、含沥青 质灰岩等。
巢湖地质实习报告
地质认识实习报告目录前言--------------------------------------------------------------------3 第一章自然地理环境---------------------------------------------41.1 地理概况1.2 岩石特征1.3 矿产资源1.4 地貌特征1.5 旅游地理1.6 巢湖地质实习基地的建设第二章区域地质特征-------------------------------------------- 62.1 实习区大地构造背景2.2 实习区地质前人研究程度及成果2.3 实习区地质演化概况第三章地层-------------------------------------------------------- 73.1 下古生界3.2 上古生界3.3 中生界第四章构造-------------------------------------------------------134.1 构造特征4.2 构造演化第五章矿产和环境地质----------------------------------------185.1 燃料矿物——煤5.2 铁矿5.3 磷矿5.4 石灰岩矿5.5 耐火粘土、陶用粘土5.6 砂岩矿第六章专题讨论------------------------------------------------24 安徽巢湖凤凰山石炭纪岩石特征及沉积环境分析结束语-------------------------------------------------------------28附图：----------------------------------------------------------281. 地质剖面图（4 幅，35×50cm，1:500~1:2000）2. 地层柱状图（35×50cm，1:2000）3、巢湖北部凤凰山地区地质图（1：25000）前言巢湖地区作为地质教学实习基地，具有以下几个独特优点：地表地质现象出露典型。
巢湖实习—野外地质填图
为1:20万，少数地区用1:10万。这种地质图通常是在已经 做过踏勘性地质填图的地区进行，目的在于了解该区域内 较详细的地质情况、矿产分布及其价值。
一、地质填图概述
3、详细地质填图 又称大比例尺地质填图。常用比例
为1:5万或1:2.5万。这种地质图往往是在区域地质填图圈定 的含矿地段或成矿有利地段、或在理论上有意义的地区进行， 目的在于对该区的地质情况作进一步详细了解，初步查明矿 产的储量、质量（或品位）、赋存条件。
4、专门性地质填图 是一种专门的地质填图工作。根
据不同的专门任务，编制各种专门性地质用图。如水文地质 图、构造等值线图、煤田（矿区、井田）的煤田地质图。
一、地质填图概述
（二）地质填图的精度要求
1．1:50000 煤田地质填图
（1）了解地层层序，填图单位到“组”；（2）确定含煤地层时代和分 布范围，初步了解含煤地层厚度、含煤层数和煤层厚度等；（3）了解地 质构造形态，初步查明地层断距大于100m的断层地面位置；（4）初步 查明长度大于2000m的褶皱轴迹的位置；（5）初步了解岩浆侵入体的种 类、名称和大致出露范围。
二、填图的基本工作方法
1、确定填图单位
为了工作方便，习惯上常在野外填绘的地质草图（地形图） 上用铅笔绘成方格，每个方格一般2×2cm2。
A B CD E FGH Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ
二、填图的基本工作方法
2、观测路线的布置 地质填图方法视比例尺不同，主要有追索法、穿
越法和全面踏勘法。 • 穿越法：观测路线横穿岩层走向和主要构造方向 • 追索法：沿着各种地质界线进行走向追索 • 全面踏勘法：又称露头圈定法，没有严格的路线
2．1:25000 煤田地质填图
巢湖实习,报告-剖面图、柱状图、地质图的绘制方法
图 例
责任栏格式及大小
单 图 制 组 位 名 图 长 长安大学地测学院26010802班第4小组 0.8cm 巢湖北部狮子口志留系实测地质剖面图 图 号
Ⅰ
1:1000 实测 2010-09-09 2.5cm
4.8cm
比 例 尺 资料来源 马润勇 2.5cm 日 期
指导老师 队 长
2.0cm
2.0cm
从起点依据高差逐一确定导线端点的位置，依照 实际地形起伏用光滑曲线连接各点
30°
据导线平面图和高差勾绘地形线
120° 6 1 2 5 4
0
高程(m) 150 120° 100
3
50
地形线必须现场勾绘
0
4、在地形剖面图上绘制地质要素
分层界线、岩层产状、断层等和岩石标本、化石采 集点垂直投影到地形剖面上； 如果投影剖面线方位与岩层倾向夹角大于10°，就 应该换算成视倾角，再绘出岩层视倾斜线；但在其 下方标绘产状时，仍标记真倾角 ； 用投影基准线（即剖面总方向）方位与岩层走向之 夹角来换算视倾角。 典型地名、地物、地貌点标绘在地形线上。
平移段导线图的绘制
导线号在平移段的编号：数字不变，在数字后加上码， 例如在3-4导线后开始平移，则平移导线的编号为4-4’， 当一条平移导线不能完成平移时，多根平移导线连续 编号，4’-4’’、4’’-4’’’，依次类推；直到平移完成进行 正常的实测剖面继续编号4-5、5-6等； 平移段主要记录导线方位角、坡角以及斜距；沿地层 层面平移时可以不记录岩性，在备注栏记录是什么岩 层的层内平移； 平移段在导线图中用虚线连续绘制（比例尺不同时必 须说明）； 含平移的导线图不能直接首尾点连接旋转确定导线总 方向（误差太大，总方向偏离岩层倾向太多）；可以 分段确定本分段导线总方向（分段标注方向）。 含平移的导线图可根据岩层倾向确定基线。
巢湖地区地层划分简表
23
砂岩
24
含砾砂岩
25
粗砂岩
26
中砂岩
113
编号 岩石花纹 岩 石 名 称
6.2.27
6.2.28
6.2.29 6.2.30 6.2.31
NN NN
NN
N N
N
N N N
6.2.32
6.2.33
6.2.34
6.2.35
细砂岩 石英砂岩 长石砂岩 长石质砂岩 长石石英砂岩 碎屑砂岩 海绿石砂岩 复成分砂岩 粘土粉砂质砂岩

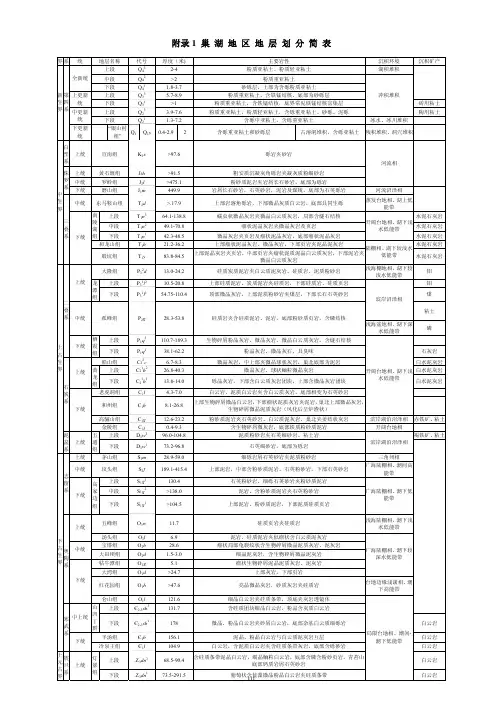

附录 1 巢 湖 地 区 地 层 划 分 简 表
界系 统
全新统
新 第 上更新 生四 统 界 系 中更新
统 下更新
统
地层名称
代号
上段
Q43
中段
Q42
下段
Q41
上段
Q33
下段
Q31
上段
Q23
下段
Q21
“银山村 组” Q1 Q1y
厚度（米) 2-4 >2
1.8-3.7 5.7-8.9
>1 3.9-7.6 1.3-7.2
>.17.9
粗安质沉凝灰角砾岩夹凝灰质粉细砂岩 粉砂质泥岩夹岩屑长石砂岩，底部为砾岩 岩屑长石砂岩，石英砂岩，泥岩及煤线，底部为石英砾岩
上部岩溶角砾岩，下部微晶灰质白云岩，底部具同生砾
河流沼泽相
蒸发台地相、湖上低 能带
64.1-138.8 49.1-70.8 42.3-48.5 21.2-36.2 83.8-84.5
13.0-24.2 10.5-20.8
蠕虫状微晶灰岩夹微晶白云质灰岩，局部含燧石结核 瘤状泥晶灰岩夹微晶灰岩及页岩
微晶灰岩夹页岩及瘤状泥晶灰岩，底部瘤状泥晶灰岩

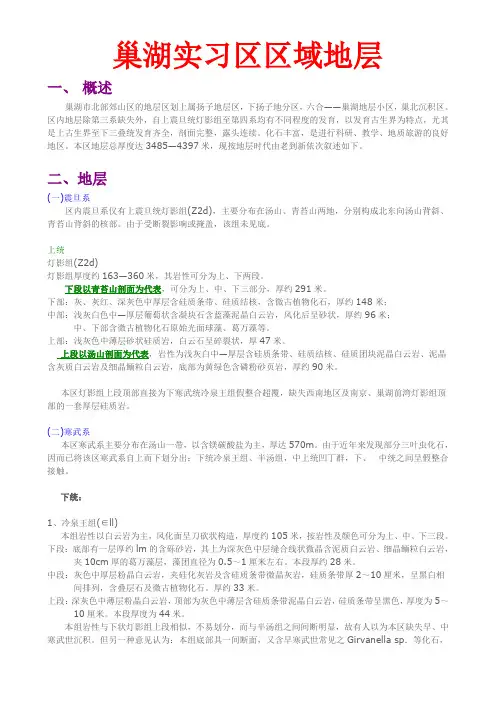

巢湖实习区区域地层
巢湖实习区区域地层一、概述巢湖市北部郊山区的地层区划上属扬子地层区，下扬子地分区，六合——巢湖地层小区，巢北沉积区。
区内地层除第三系缺失外，自上震旦统灯影组至第四系均有不同程度的发育，以发育古生界为特点，尤其是上古生界至下三叠统发育齐全，剖面完整，露头连续。
化石丰富，是进行科研、教学、地质旅游的良好地区。
本区地层总厚度达3485—4397米，现按地层时代由老到新依次叙述如下。
二、地层(一)震旦系区内震旦系仅有上震旦统灯影组(Z2d)，主要分布在汤山、青苔山两地，分别构成北东向汤山背斜、青苔山背斜的核部。
由于受断裂影响或掩盖，该组未见底。
上统灯影组(Z2d)灯影组厚度约163—360米，其岩性可分为上、下两段。
下段以青苔山剖面为代表，可分为上、中、下三部分，厚约291米。
下部：灰、灰红、深灰色中厚层含硅质条带、硅质结核，含微古植物化石，厚约148米；中部：浅灰白色中—厚层葡萄状含凝块石含蓝藻泥晶白云岩，风化后呈砂状，厚约96米；中、下部含微古植物化石原始光面球藻、葛万藻等。
上部：浅灰色中薄层砂状硅质岩，白云石呈碎裂状，厚47米。
上段以汤山剖面为代表，岩性为浅灰白中—厚层含硅质条带、硅质结核、硅质团块泥晶白云岩、泥晶含灰质白云岩及细晶鲕粒白云岩，底部为黄绿色含磷粉砂页岩，厚约90米。
本区灯影组上段顶部直接为下寒武统冷泉王组假整合超覆，缺失西南地区及南京、巢湖前湾灯影组顶部的一套厚层硅质岩。
(二)寒武系本区寒武系主要分布在汤山一带，以含镁碳酸盐为主，厚达570m。
由于近年来发现部分三叶虫化石，因而已将该区寒武系自上而下划分出：下统冷泉王组、半汤组，中上统凹丁群，下、中统之间呈假整合接触。
下统：1、冷泉王组(∈ll)本组岩性以白云岩为主，风化面呈刀砍状构造，厚度约105米，按岩性及颜色可分为上、中、下三段。
下段：底部有一层厚约lm的含砾砂岩，其上为深灰色中层缝合线状微晶含泥质白云岩、细晶鲕粒白云岩，夹10cm厚的葛万藻层，藻团直径为0.5～1厘米左右。
剖面图、柱状图、地质图的绘制方法
• 6、比例尺；剖面图的水平比例尺可以采用文字比例 尺，也可以采用线比例尺，垂直比例尺一般采用线 性比例尺 ；当水平与垂直比例尺不一致时分别标识； • 数字表示：1:500 • 线比例尺： 0 50 100 150m • 线比例尺：
0 50 100 150m
• 7、导线平移；导线平面图中平移段用虚线连接，导 线号数字不变，数字右上角加’以示区别；在剖面 图中地形线用虚线连接，表明平移方向和距离（一 次平移由多条导线组成时取总方向和总距离）。
2、导线平面图基线需遵循的原则
0°＜σ≤180°之间者，剖面起点位于左侧； 180°＜σ≤360°之间者，剖面起点位于右侧；
1
4 3
2
实测地质剖面线在地形图中的位置（指定法）
• 3、导线平面图的做法
• ①合理确定起点和基线（综合布局）； • ②确定合适的比例尺（图切长度的1.5~2倍）； • ③确定导线平距和方位角，以基线为相对角度绘 制导线平面图（正下负上）； • ④将岩层产状、分层界线和分层号、地层界线及 地层代号、岩石标本及化石采集点标绘到导线上 相应的位置 。
导线平面图中平移段的画法
地层剖面图中平移段的画法
图中：B表示标本采集位置，H表示化石采集位置
两次投影示意图
1' 2' 2 2'' 3'' 3 4'' P 3' 4' 4 5' 5
0'
0 1''
1
5''
狮子口地层示意图 S2f S1g D3w
凤凰山东南坡地层示意图 S2f
Q C1j P1q C2h+c C1g C1h D3w
巢湖地区地层总结
巢湖凤凰山地区地层简介属扬子地层区，下扬子地层分区，六合-巢县地层小区。
巢湖地区出露地层，从老到新：志留系S：高家边组S1g、坟头组S2f泥盆系D：五通组D3w；石炭系C：金陵组C1j、高骊山组C1g、和州组C1h、黄龙组C2h、船山组C2c二叠系P：栖霞组P1q、孤峰组P2g、龙潭组P3l、大隆组P4d三叠系T：殷坑组T1y、和龙山组T1h、南陵湖组T1n、东马鞍山组T2d 主要岩石类型：陆源沉积岩（砾岩、砂岩、粉砂岩、粘土岩）、内源沉积岩（灰岩、白云岩、硅质岩、磷质岩）；频繁出现的是灰岩、砂岩、粘土岩、硅质岩等。
几条剖面：狮子口-7410厂：高家边、坟头、五通组、金陵组；凤凰山剖面：五通组，金陵组、高骊山组、和州组、黄龙组、船山组、栖霞组底部；平顶山剖面：高骊山、和州组、黄龙、船山、栖霞组、孤峰组、龙潭组、大隆组、殷坑组；马家山：殷坑组、和龙山组、南陵湖组、东马鞍山组；高家边组：黄绿色泥、页岩、粉沙质页岩，夹薄层细砂岩、粉砂岩，下段黑色页岩中含笔石化石。
波痕、水平层理，约378m，主要为陆棚相环境抗风化能力弱，多分布沟谷、山边，多被第四系覆盖。
坟头组：灰绿色、黄绿色中厚层泥质细砂岩夹黄绿色泥质粉砂岩、粉沙质泥岩。
发育斜层理、波痕等沉积构造，主要为浅海滩相沉积。
王冠虫、石燕等。
271m 界限：以坟头组底部中厚层细砂岩为分层标志。
在狮子口发育较好。
五通组：灰白色中厚层-厚层硅质石英砂岩为主，夹泥岩、页岩和粉砂岩。
上部夹层增多，局部过渡与砂岩互层。
底部有石英砾岩。
可见鳞木、薄皮木化石。
为区域最硬、抗风化能力最强的岩石。
主要分布于山脊，凤凰山都是这种岩层。
界限：与坟头组区域平行不整合接触，多为断层接触。
分层标志，底砾岩、含砾砂岩。
高家边、坟头、五通组在狮子口-7410兵工厂发育良好。
金陵组：灰黑色厚层微晶生屑灰岩、生物屑微晶灰岩，底部发育很薄的褐黄色铁质粉砂岩。
8m左右，多产珊瑚、腕足、海百合等化石。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高骊山组杂色页岩
多期张开和滑动的方解石脉,中石炭统黄龙组
断层擦痕和阶步，上震旦统灯影组白云岩
笛管珊瑚，下石炭统金陵组灰岩，凤凰山东南坡
灯影组与高家边组分界
次级逆冲断面，上震旦统灯影组白云岩
层内褶皱(下三叠统殷坑组薄层泥灰岩)
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
下石炭统高骊山组杂色页岩
上泥盆统五通组风采 上泥盆统五通组底部逆断层，鹅头崖(1)
上泥盆统五通组底部石英砾岩
上泥盆统五通组顶部砂岩夹页岩
上泥盆统五通组下部粘土岩
上泥盆统五通组中部块状石英砂岩
球状风化
青苔山推覆体构造
平卧褶皱
平顶山远眺
平顶山向斜核部
平顶山向斜核部(2)
平顶山向斜核部(下三叠统殷坑组中厚层灰岩与泥岩）
You Know, The More Powerful You Will Be
谢谢你的到来
学习并没有结束，希望大家继续努力
Learning Is Not Over. I Hope You Will Continue To Work Hard
演讲人：XXXXXX 时 间：XX年XX月XX日
下志留统高家边组页岩
斜层理，中志留Biblioteka 坟头组中部厚层细砂岩下石炭统和洲组顶的共轭节理
下石炭统和洲组顶的共轭节理
和州组姜粒状灰岩
下石炭统和洲组顶部
下三叠统殷坑组厚层泥岩
下三叠统南陵湖组地层 下三叠统南陵湖组薄层泥灰岩
下三叠统和龙山组薄层泥灰岩
下二叠统栖霞组底部梁山段煤线
下二叠统栖霞组臭灰岩
