电容电感对比表
电阻、电感、电容对电流的影响
小结： 1 、交变电流的电流与电压的关系不仅与电阻有 关，还与电感和电容有关 2、电感“通直流，阻交流；通低频，阻高频”。 电容“隔直流，通交流；阻低频，通高频”。 阻、通都是有条件的： 电感阻高频——频率越大阻碍越大 XL=2π ƒ 电容通高频——频率越大阻碍越小 X C
L
1 2 f C
1、关于电感对交变电流的影响，下列说法正确 的是（ ） A、电感不能通直流电流，只能通交流电流 B、电感对各种不同频率的交变电流阻碍作用相 同 C、同一只电感线圈对频率低的交变电流的阻碍 作用较小 D、同一只电感线圈对频率高的交变电流的阻碍 作用较小
练6、有一理想变压器在其原线圈上串一熔断电 流为I0=1A的保险丝后接到220V交流电源上，副线 圈接一可变电阻R作为负载，如图所示，已知原、 副线圈的匝数比n1:n2=5:1,问了不使保险丝熔断， 可变电阻的取值范围如何？
大于8.8Ω
例、（08天津）一理想变压器的原线圈上接有正 弦交变电压，其最大值保持不变，副线圈接有可 调电阻R，设原线圈的电流为I1，输入功率为P1， 副线圈的电流为I2，输出功率为P2。当R增大时 A．I1减小，P1增大 B．I1减小，P1减小 C．I2增大，P2减小 D．I2增大，P2增大
C
3、
例、（09海南）钳型表的工作原理如图所示。当 通有交流电的导线从环形铁芯的中间穿过时，与 绕在铁芯上的线圈相连的电表指针会发生偏转。 由于通过环形铁芯的磁通量与导线中的电流成正 比，所以通过偏转角度的大小可以测量导线中的 电流。日常所用交流电的频率在中国和英国分别 为50Hz和60Hz。现用一钳型电流表在中国测量某 一电流，电表读数为10A；若用同一电表在英国测 量同样大小的电流，则读数将是 A。若此表 在中国的测量值是准确的， 且量程为30A；为使其在 英国的测量值变为准确， 应重新将其量程标定为 A． 12 25 I=kφ

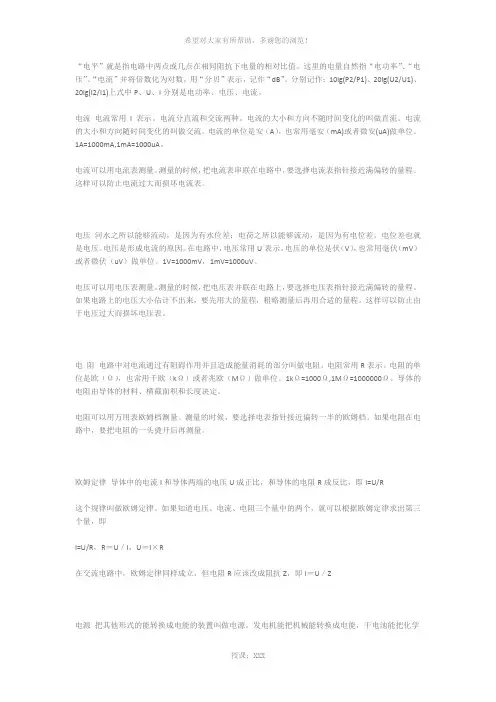

电感电容感抗容抗
“电平”就是指电路中两点或几点在相同阻抗下电量的相对比值。
这里的电量自然指“电功率”、“电压”、“电流”并将倍数化为对数，用“分贝”表示，记作“dB”。
分别记作：10lg(P2/P1)、20lg(U2/U1)、20lg(I2/I1)上式中P、U、I分别是电功率、电压、电流。
电流电流常用I表示。
电流分直流和交流两种。
电流的大小和方向不随时间变化的叫做直流。
电流的大小和方向随时间变化的叫做交流。
电流的单位是安（A），也常用毫安（mA)或者微安(uA)做单位。
1A=1000mA,1mA=1000uA。
电流可以用电流表测量。
测量的时候，把电流表串联在电路中，要选择电流表指针接近满偏转的量程。
这样可以防止电流过大而损坏电流表。
电压河水之所以能够流动，是因为有水位差；电荷之所以能够流动，是因为有电位差。
电位差也就是电压。
电压是形成电流的原因。
在电路中，电压常用U表示。
电压的单位是伏（V），也常用毫伏（mV）或者微伏（uV）做单位。
1V=1000mV，1mV=1000uV。
电压可以用电压表测量。
测量的时候，把电压表并联在电路上，要选择电压表指针接近满偏转的量程。
如果电路上的电压大小估计不出来，要先用大的量程，粗略测量后再用合适的量程。
这样可以防止由于电压过大而损坏电压表。
电阻电路中对电流通过有阻碍作用并且造成能量消耗的部分叫做电阻。
电阻常用R表示。
电阻的单位是欧（Ω），也常用千欧（kΩ）或者兆欧（MΩ）做单位。
1kΩ=1000Ω,1MΩ=1000000Ω。
导体的电阻由导体的材料、横截面积和长度决定。
电阻可以用万用表欧姆档测量。
测量的时候，要选择电表指针接近偏转一半的欧姆档。
如果电阻在电路中，要把电阻的一头烫开后再测量。
欧姆定律导体中的电流I和导体两端的电压U成正比，和导体的电阻R成反比，即I=U/R这个规律叫做欧姆定律。
如果知道电压、电流、电阻三个量中的两个，就可以根据欧姆定律求出第三个量，即I=U/R，R＝U／I，U＝I×R在交流电路中，欧姆定律同样成立，但电阻R应该改成阻抗Z，即I＝U／Z电源把其他形式的能转换成电能的装置叫做电源。
贴片电阻电容电感封装尺寸功率对应表
贴片电阻、贴片电容规格、封装、尺寸对应表贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:02011/20W04021/16W06031/10W08051/8W12061/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil)公制(mm)额定功率(W)@70°C020106031/20040210051/16060316081/10080520121/8120632161/4121032251/3181248321/2201050253/4251264321国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR－表示电阻S－表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05－表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K－表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。
电感电容感抗容抗
“电平”就是指电路中两点或几点在相同阻抗下电量的相对比值。
这里的电量自然指“电功率”、“电压”、“电流”并将倍数化为对数，用“分贝”表示，记作“dB”。
分别记作：10lg(P2/P1)、20lg(U2/U1)、20lg(I2/I1)上式中P、U、I分别是电功率、电压、电流。
电流电流常用I表示。
电流分直流和交流两种。
电流的大小和方向不随时间变化的叫做直流。
电流的大小和方向随时间变化的叫做交流。
电流的单位是安（A），也常用毫安（mA)或者微安(uA)做单位。
1A=1000mA,1mA=1000uA。
电流可以用电流表测量。
测量的时候，把电流表串联在电路中，要选择电流表指针接近满偏转的量程。
这样可以防止电流过大而损坏电流表。
电压河水之所以能够流动，是因为有水位差；电荷之所以能够流动，是因为有电位差。
电位差也就是电压。
电压是形成电流的原因。
在电路中，电压常用U表示。
电压的单位是伏（V），也常用毫伏（mV）或者微伏（uV）做单位。
1V=1000mV，1mV=1000uV。
电压可以用电压表测量。
测量的时候，把电压表并联在电路上，要选择电压表指针接近满偏转的量程。
如果电路上的电压大小估计不出来，要先用大的量程，粗略测量后再用合适的量程。
这样可以防止由于电压过大而损坏电压表。
电阻电路中对电流通过有阻碍作用并且造成能量消耗的部分叫做电阻。
电阻常用R表示。
电阻的单位是欧（Ω），也常用千欧（kΩ）或者兆欧（MΩ）做单位。
1kΩ=1000Ω,1MΩ=1000000Ω。
导体的电阻由导体的材料、横截面积和长度决定。
电阻可以用万用表欧姆档测量。
测量的时候，要选择电表指针接近偏转一半的欧姆档。
如果电阻在电路中，要把电阻的一头烫开后再测量。
欧姆定律导体中的电流I和导体两端的电压U成正比，和导体的电阻R成反比，即I=U/R这个规律叫做欧姆定律。
如果知道电压、电流、电阻三个量中的两个，就可以根据欧姆定律求出第三个量，即I=U/R，R＝U／I，U＝I×R在交流电路中，欧姆定律同样成立，但电阻R应该改成阻抗Z，即I＝U／Z电源把其他形式的能转换成电能的装置叫做电源。
电阻,电容,电感之基本参数
电阻电阻/电阻器的主要参数在电阻器的使用中，必需正确应用电阻器的参数。
电阻器的性能参数包括标称阻值及允许偏差、额定功率、极限工作电压、电阻温度系数、频率特性和噪声电动势等。
对于普通电阻器使用中最常用的参数是标称阻值和允许偏差，额定功率。
⑴标称电阻值和允许偏差每个电阻器都按系列生产,有一个标称阻值。
不同标称系列，电阻器的实际值在该标称系列允许误差范围之内。
例如，Ｅ24系列中一电阻的标称值是1000欧，Ｅ24系列电阻的偏差是5%，这个电阻器的实际值可能在950～1050欧范围之内的某一个值，用仪表测得具体的阻值就是这个电阻的实际值。
表1-4 几种固定电阻器的外形和特点压。
器、仪表等。
电路。
在要求电阻偏差小的电路中，可选用Ｅ48、Ｅ96、Ｅ192精密电阻系列，在电阻器的使用中，根据实际需要选用不同精密度的电阻，一般来说误差小的电阻温度系数也小，阻值稳定性高。
电阻的单位是欧姆，用符号Ω表示。
还常用千欧（KΩ）、兆欧（MΩ）等单位表示。
单位之间的换算关系是：1ＭΩ＝1000ＫΩ＝1000000Ω⑵电阻器的额定功率电阻器在电路中实际上是个将电能转换成热能的元件，消耗电能使自身温度升高。
电阻器的额定功率是指在规定的大气压和特定的温度环境条件下，长期连续工作所能呈受的最大功率值。
电阻器实际消耗的电功率Ｐ等于加在电阻器上的电压与流过电阻器电流的乘积，即Ｐ＝ＵＩ。
电阻器的额定功率从0. 05Ｗ至500Ｗ之间数十种规格。
在电阻的使用中，应使电阻的额定功率大于电阻在电路中实际功率值的1.5～2倍以上。
表1-5 电阻器和电位器的命名方法图1-4 电阻器额定功率的图形符号在现代电子设备中，还常用到如水泥电阻和无引脚的片状电阻等新型电阻器。
水泥电阻体积小，功率较大，在电路中常作降压或分流电阻。
片状电阻有两种类型，厚膜片状电阻和薄膜片状电阻。
目前常用的是厚膜电阻，如国产ＲＬ11系列片状电阻。
片状电阻的特点是体积小，重量轻，高频特性好，无引脚采用贴焊安装。
电缆分布电容电感参数
普通电缆通流截面与外径对照表（以RVV型作参考）
截面积mm 2
三芯（mm）
四芯（mm）
五芯（mm）
六/七芯（mm）
八芯（mm）
1.0
ф 7.9
ф 9.1
ф 9.5
ф 10.4
ф 11.2
1.5
9.1
9.9
10.4
11.4
12.3
2.0
11.0
12.0
12.8
14.4
—
2.5
11.9
13.1
14.3
0.577
13.5
2.5
0.8
0.201
0.583
8.0
铜芯聚氯乙烯绝缘金属屏蔽及护套线（RVVP）
1.0
0.6
0.234
0.722
19.5
1.5
0.6
0.248
0.655
13.5
2.5
0.8
0.241
0.682
8.0
国产本安仪表用特殊电缆分布参数
聚乙烯绝缘双芯对绞屏蔽铜线
截面1.0 mm 2）
截面1.5 mm 2）
截面2.5 mm 2）
20 °直流电阻R
( Ω /km)
一般线芯
18.5
12.4
7.45
多股软线芯
19
13.5
7.8
分布电容Kc( īＦ／Ｋｍ)
﹤0.115
﹤0.115
﹤0.115
分布电感K
( mh/km)
一般线芯
0.46
0.31
0.19
多股软线芯
0.43
0.34
0.20
400A/m电磁干扰（mv）
第3章 电容和电感
二、磁场方向的判断
1.通电直导线周围的磁场方向
通电直导线周围的磁感线是 以导线为圆心的一系列同心 圆，越靠近导线，磁场越强 ，磁感线越密。磁场方向用 右手定则判断，如图3-17所示
2.通电线框框内的磁场方向
3.电解电容器极性的判别
根据电解电容器正向接入时，漏电电流小反接 时漏电电流大的现象可判别电解电容器的极性 ，如图3-11所示。
活动三 电容器的连接方式
一、电容器的并联 将两个或多个电容器同极性的电极连接在一起， 接入电路的连接方式为电容器的并联，两个电容器 的并联如图3-12（a）所示。
设两个电容器的电容分别为C1，C2，并联后接在电 压为U的电路中，则两个电容器所带的电量Q1 和Q2分别为
【 例 3-1】 电 容 器 的 带 电 量 Q=4×10-3C ， 电 压 U=200V ， 求 电 容 器 的 电 容 ； 当 该 电 容 器 的 电 压 U=300V时，求该电容器的带电量。
四、影响电容器电容的因素 1.平板电容器的电容 当电容器为平板电容器时，电容为
式中，S为两极板正对的面积，单位为m2； d为两极板之间的距离，单位为m；
3.色标法
电容器色环表示法有立式色环、卧式色环。卧 式色环用色点表示。
色环及色点的读数基本单位为pF。电容器耐压 值也由色环表示。色环所表示的电容耐压值如 表3-2所示。
三、电容器的极性和质量判别
1.容量固定电容器漏电的判别 用万用表欧姆挡R×10k量程，将表笔与电容两极 并接，如图3-9所示。
使电容器的极板带电的过程称做充电。电 容器在充电过程中使两极板带电，便在两极 板之间的电介质内形成电场，两电极之间便 有了电压。如图3-3（c）所示。
低压电缆载流量、电容、电感、电抗参数表
低压电缆是输送电能的重要设备，在电力系统中起着至关重要的作用。
对于低压电缆的设计和使用而言，其载流量、电容、电感和电抗参数是必须要充分了解和掌握的重要参数。
本文将对低压电缆的这些参数进行详细的介绍和解析，以帮助读者更好地理解和应用低压电缆。
一、载流量1. 载流量是指电缆可以承受的最大电流，一般以安培(A)为单位。
2. 低压电缆的载流量与导体的截面积、绝缘材料、敷设方式等因素有密切关系。
3. 载流量越大，说明电缆的输电能力越强，因此在选择低压电缆时，要根据实际需要确定合理的载流量。
二、电容1. 电容是指电缆两个导体之间的电容量，一般以法拉(F)为单位。
2. 低压电缆的电容对电力系统的稳定运行有重要影响，过大或过小的电容都会对系统造成不良影响。
3. 对于低压电缆的电容参数，设计和使用中需注意合理安排绝缘层和选择合适的绝缘材料，以保证电缆的电容达到标准要求。
三、电感1. 电感是指电缆导体中的感应电压与感生磁场之间的关系，一般以亨利(H)为单位。
2. 低压电缆的电感参数直接影响着电力系统的电压稳定性和短路电流的分布。
3. 在设计和使用低压电缆时，需合理选择导体截面积、绝缘材料和敷设方式，以控制电缆的电感参数。
四、电抗1. 电抗是指电缆在交流电路中对电流的阻抗，包括电容和电感两种成分。
2. 低压电缆的电抗参数直接影响着电力系统的功率因数和电能损耗。
3. 在设计和使用低压电缆时，需综合考虑电容和电感对电抗的影响，以选择合适的电缆型号和规格。
低压电缆的载流量、电容、电感和电抗参数是其在电力系统中运行和使用过程中必须要充分了解和掌握的重要参数。
通过对这些参数的深入了解，可以更好地选择合适的电缆型号和规格，保证电力系统的正常运行和安全使用。
希望本文可以帮助读者更好地理解和掌握低压电缆的相关知识，为实际工作提供一定的参考价值。
低压电缆在电力系统中扮演着不可或缺的角色，它们承载着输送电能的重任。
在实际应用中，我们需要了解电缆的各项参数，以便正确选择、设计和使用电缆，保证电力系统的正常运行和安全使用。
中压电缆载流量、电容、电感、电抗参数表
6/6KV及6/10KV YJV 铜芯单芯电力电缆
电缆技术参数表
6/6KV及6/10KV YJLV铝芯单芯电力电缆
电缆技术参数表
8.7/10KV及8.7/15KV YJV铜芯单芯电力电缆
电缆技术参数表
8.7/10KV及8.7/15KV YJLV铝芯单芯电力电缆
电缆技术参数表
26/35 KV YJV铜芯单芯电力电缆
电缆技术参数表
26/35 KV YJLV铝芯单芯电力电缆
电缆技术参数表
6/6KV及6/10KV YJV铜芯三芯电力电缆
电缆技术参数表
6/6KV及6/10KV YJLV铝芯三芯电力电缆
电缆技术参数表
8.7/10KV及8.7/15KV YJV铜芯三芯电力电缆
电缆技术参数表
8.7/10KV及8.7/15KV YJLV铝芯三芯电力电缆
电缆技术参数表
26/35KV YJV铜芯三芯电力电缆
电缆技术参数表
26/35KV YJLV铝芯三芯电力电缆
电缆技术参数表
6/6KV及6/10KV YJV22 铜芯三芯电力电缆
电缆技术参数表
6/6KV及6/10KV YJLV22 铝芯三芯电力电缆
电缆技术参数表
8.7/10KV及8.7/15KV YJV22 铜芯三芯电力电缆
电缆技术参数表
8.7/10KV及8.7/15KV YJLV22 铝芯三芯电力电缆
电缆技术参数表
26/35KV YJV22 铜芯三芯电力电缆
电缆技术参数表
26/35KV YJLV22 铝芯三芯电力电缆
电缆技术参数表。
电阻,电容,电感的读数方法
电阻的读数颜色黑棕红橙黄绿蓝紫灰白数字0 1 2 3 4 5 6 7 8 9有5色环和4色环之分。
不管哪种色环最后一位为误差位：一般颜色为金，银，棕，红。
（金银必为误差位）倒数第二位为精度位。
即10的几次方。
前2到3位为数值位5色环的：（百位+十位+个位）*10n4色环的：（十位+个位）*10n对于第一色环的鉴定：1.一般误差环离其他环较远2.第一环离内部端部较近。
一、电阻的数值系列电子元件中的电阻，其数值按其容许误差大小可分为很多系列。
每个系列可将同一数量级的各种数值的电阻值，用少数几个数来表示，这很便于生产和使用。
E系列中容许误差为士20％的E6，有1、1.5、2.2、3.3、4.7、6.8六个数；E12的容差为士10％，有12个数；E24容差为士5％，有24个数。
均见表1所示。
表（一）E6 E12 E24 E6 E12 E24 1.0 1.0 1.01.13.3 3.3 3.33.61.2 1.21.33.9 3.94.31.5 1.5 1.51.64.7 4.7 4.75.11.8 1.82.05.6 5.66.22.2 2.2 2.22.46.8 6.8 6.87.52.7 2.73.08.2 8.29.1同一系列相邻两个数的比值基本相等。
E6的比值约1.5。
E12的比值约为1.2。
E24的比值约为1.1等。
系列中相邻数的正负偏差所涵盖的范围是衔接的或稍有重叠。
例如E6系列中2.2的负偏差最大为2.2x（1-20％）-1.7，1.5的正偏差最大为 1.5X（1＋20％）-1.8，稍有重叠；2.2的正偏差最大为2.2x（1+20％）-2.64，3.3的负偏差最大为3.3 X（1-20％）-2.64，正好衔接。
每个系列同一数量级的电阻，可用少数几个数来表示。
例如E6系列对千欧级的电阻只用lk、1.5k、 2.2k、3.3k、4.7k、6.8k 就可将0.8k到8k的电阻值表示出来。
生产时只需将千欧级电阻分为六档，分别注出电阻值，它给生产带来很大方便。
电阻、电容、电感基础知识
用电阻丝在环状骨架上绕制成。
它的特点是阻值范围小，功率较大。
大多数电阻上，都标有电阻的数值，这就是电阻的标称阻值。
电阻的标称阻值，往往和它的实际阻值不完全相符。
有的阻值大一些，有的阻值小一些。
电阻的实际阻值和标称阻值的偏差，除以标称阻值所得的百分数，叫做电阻的误差。
表2是常用电阻允许误差的等级。
表2常用电阻允许误差的等级表3普通固定电阻标称阻值系列不同的电路对电阻的误差有不同的要求。
一般电子电路，采用I级或者II级就可以了。
在电路中，电阻的阻值，一般都标注标称值。
如果不是标称值，可以根据电路要求，选择和它相近的标称电阻。
当电流通过电阻的时候，电阻由于消耗功率而发热。
如果电阻发热的功率大于它能承受的功率，电阻就会烧坏。
电阻长时间工作时允许消耗的最大功率叫做额定功率。
电阻消耗的功率可以由电功率公式：P=IxUP=I2xRP=U2/R图2电阻的功率标识图3电阻的类型标识表5常用电阻的技术特性碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。
在电阻上有三道或者四道色环。
靠近电阻端的是第一道色环，其余顺次是二、三、四道色环，如图1所示。
第一道色环表示阻值的最大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零第四道色环表示阻值的误差。
色环颜色所代表的数字或者意义见表1。
表6色环颜色所代表的数字或意义比方有一个碳质电阻，它有四道色环，顺序是红、紫、黄、银。
这个电阻的阻值就是270000欧，误差是±10%。
双比方有一个碳质电阻，它有棕、绿、黑三道色环，它的阻值就是15欧，误差是±20%。
二、电阻器的分类三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1（或00〕、±2%-0.2（或0〕、±5%-I 级、±10%-II级、±20%-III级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为一55°C〜+70°C的条件下，电阻器长期工作所允许耗散的最大功率。
BOOST电感、BUKC电感、逆变电容、电感计算表
开通时间(Ton) 28.00 纹波电流 80 电感误差 10% 电感直流衰减系数 20% 最小理论电感量Lmmin 电感中心值(推荐) 189 248 uH uH
100 80 60 40
20 20 20 20 10 10
100.00 0.3 39 20% 10% 20%
us 10%~25% A 10~25% 10~35%
0.020 0.78
0.015~0.5
最小理论电容
56.45628257 uF
最个是网上找资料算出的大概值，在实际测试中，在满足谐波的情况下，这个电容尽量小，
310V 128A #VALUE!
380V 128A
BUS最高DC电压(Vin 电网最高电压(Vac)*1.414 开关频率(f) 输出AC电流(Io)
max)
最小理论电感量Lmmin 电感中开关周期(T) 540.0 V 输出电流纹波系数 10 KHz 纹波电流 130.0 A 电感误差 电感误差 电感直流衰减系数 388 uH 508 uH 逆变输出电容值计算 电容吸收无功比例 吸收无功电流
460V 128A
boost电感计算表 输出最高DC电压(Vo) 输入DC电压(Vinmin) 开关频率(f) 输出DC电流(Io) 750.0 540.0 10 160.0 V V KHz A 占空比D 开关周期(T) 纹波系数 0.28 100.00 0.5 us 10%~25% us A 10~25% 10~35%
各种贴片电容容值规格全参数表
各种贴⽚电容容值规格全参数表各种贴⽚电容容值表X7R贴⽚电容简述X7R贴⽚电容属于EIA规定的Class 2类材料的电容。
它的容量相对稳定。
X7R贴⽚电容特性具有较⾼的电容量稳定性，在-55℃～125℃⼯作温度范围内，温度特性为±15%。
层叠独⽯结构，具有⾼可靠性。
优良的焊接性和和耐焊性，适⽤于回流炉和波峰焊。
应⽤于隔直、耦合、旁路、鉴频等电路中。
X7R贴⽚电容容量范围厚度与符号对应表0201～1206 X7R贴⽚电容选型表1210～2225 X7R贴⽚电容选型表NPO COG 贴⽚电容容量规格表默认分类2009-07-15 16:28 阅读354 评论1字号：⼤⼤中中⼩⼩NPO(COG)贴⽚电容属于Class 1温度补偿型电容。
它的容量稳定，⼏乎不随温度、电压、时间的变化⽽变化。
尤其适⽤于⾼频电⼦电路。
具有最⾼的电容量稳定性，在-55℃～125℃⼯作温度范围内,温度特性为：0±30ppm/℃(COG）、0±60ppm/℃(COH）。
层叠独⽯结构，具有⾼可靠性。
优良的焊接性和和耐焊性，适⽤于回流炉和波峰焊。
应⽤于各种⾼频电路,如:振荡、计时电路等。
我们把⽤来制造⽚式多层瓷介电容（MLCC）的陶瓷叫电容器瓷。
这⾥所说的瓷介就是⽤电容器瓷制成的陶瓷介质。
⼤家知道，陶瓷是⼀类质硬、性脆的⽆机烧结体。
就其显微结构⽽论，⼤都具有多晶多相结构。
其性能往往决定于其成份和结构。
当配⽅确定之后，能否达到预期的效果，关键取决于制造陶瓷粉料的⼯艺。
按其⽤途可以分为三类：①⾼频热补偿电容器瓷（UJ、SL）；②⾼频热稳定电容器瓷（NPO）；③低频⾼介电容器瓷（X7R、Y5V、Z5U）。
按温度系数分可以分为两类：①负温度系数电容器瓷（即⾼频热补偿电容器瓷）；②正温度系数电容器瓷（即平时我们常说的COG、X7R、Y5V瓷料）。
按⼯作频率可以分为三类：低频、⾼频、微波介质。
⾼频热补偿、热稳定电容器瓷是专供Ⅰ类瓷介电容器作介质⽤，其瓷料主要成分是MgTiO3、CaTiO3、SrTiO3和TiO2再加⼊适量的稀⼟类氧化物等配制⽽成。
色环电感,电阻,电容识别
色环电感的识别（色环电感如何读值）色环电感的标注方法基本与色环电阻是一致的，只是从外观上面看上去，色环电感比色环电阻看上去会更加粗一些。
具体请对照下面的表格和表格下面的三个例子。
*例如e.g. ：标称电感量及偏差为22uH,±5%的电感器其色码为：红+红+黑+金；标称电感量及偏差为1.0uH,±10%的电感器其色码为：棕+黑+金+银；标称电感量及偏差为0.22uH,±20%的电感器其色码为：红+红+银+黑。
色环电阻的识别４色环电阻，是用３个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用１个色环表示误差。
５色环电阻一般是金属膜电阻，为更好地表示精度，用４个色环表示阻值，另一个色环表示误差。
下表是色环电阻的颜色-数值对照表：一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。
1、颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。
颜色按照下面的方法容易记忆：黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。
对此，我们放在后面介绍。
二、“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。
所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离靠得比较近，而第四环距离稍微大一点。
如下图：但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。
贴片元件对应图片一览表
电阻
电容电感二极管三极管压敏电阻 可调电阻
贴片钽电容μF 贴片瓷片电容pF（B为温度电解电容
贴片绕线电感丝印μH 贴片绕线电感色点nH 滤波电感
贴片玻璃二极管 塑封二极封二极管
图
一
图
二
黑色的
普通三极管 晶振、录波器
无源晶振（2引脚） 有源晶振（4引脚） 集成块
DIP封装IC（双排直插）
QFP GBA 变压器
光耦器
贴片光耦器（4或6引脚） 手插式光耦器
排阻
为温度，下为读数） 纸多层贴片电容pF
nH 贴片叠层电感 空心线圈
封二极管 玻璃二极管
黑色的一端为负极
银色的
MOS三极管
脚） 有源晶振
SOT（双排贴片） QFP（四方贴片） GBA
光耦器
色环电阻（不均匀，上）和色环电感（均匀，下）
贴片电解电容μF 聚酯电容 铁芯线圈 磁芯线圈
工作电
压
电容值允许误差
温度系数负
极
标
示
针式引脚 BGA（底部引脚贴片）
热敏电阻
大容量聚酯电容
圈 滤波器
塑
球状引脚J形引脚L形引脚。
基本电气元件_电阻_电容_电感
F. 气敏电阻（MQ）
气敏电阻采用二氧化锡等半导体材料制成。利用半导体表面吸收某种气 体后，发生氧化或还原反应，电阻随被测气体的浓度而变化。常用于气体探 测器。 抽油烟机上所装的电子鼻，即是利用气敏管；测汽车尾气、司机是否喝 酒等装置都是利用气敏管。
12
⑸高阻型：阻值在10 MΩ以上，最高可达1014Ω。 ⑹高频型（无感型）：电阻自身电感量极小，又称无感 电阻，阻值小于 1kΩ ，功率可达 100W，可用于频率在 10MHz 以上的电路。 ⑺集成电阻：这是一种电阻网络，具有体积小，规整化， 精密度高等特点，适用于电子仪器仪表及计算机产品中。
⑻保险型：采用不燃性金属膜制造，具有电阻与保险丝 的双重作用，阻值范围为0.33Ω ～10KΩ 。当实际功率为额定 功率 30 倍时， 7s 断，当实际功率是额定功率 12 倍时， 30 ～ 120s断。
热敏电阻通常由单晶或多晶等半导体材料构成，是以钛酸钡为主要 原料，辅以微量的锶、钛、铝等化合物加工制成的。它是一种电阻值随 温度变化的电阻，可分为阻值随温度升高而减小的负温度系数热敏电阻 （MF）和阻值随温度升高而升高的正温度系数热敏电阻（MZ），有缓 变型和突变型。 主要用于温度测量，温度控制（电磁灶控温），火灾报警，气象探 空，微波和激光功率测量，在收音机中作温度补偿，在电视机中作消磁 限流电阻。
耐短时间超负载，低杂音，阻值经年无变化。
防爆性能好，起保护作用。大，电流大的场合，有2W，3W， 5W，10W甚至更大的功率，像空调，电视机等功率在百 瓦级以上的电器中，基本上都会用到水泥电阻。 完全绝缘，适用于印刷电路板。
水泥电阻的不足
水泥电阻的缺点在于体积大，使用时发热量高，不易散 发，精密度往往不能满足使用要求等。
