泵与泵站（渡制）第一章泵：将原动机的机械能转化为被输送液体的能量，使液体获得动能或势能的机械设备叫做泵水泵的分类泵按其作用原理可分为：1.叶片泵：靠叶片运动拨动水，使水产生运动来完成能量传递的泵根据叶片泵出水的水流方向可将叶片泵分为（1）离心泵：液体质点主要受离心力作用，水流方向为径向（向外）,流量扬程适中（2）轴流泵：液体质点主要受轴向的拨动力（升力）。
（3）混流泵：液体质点既有离心力作用，又受轴向的拨动力。
水流方向为斜向后两者扬程低，流量大叶片泵按叶片弯曲形状可分为径向流，轴向流，斜向流2．容积式泵：靠泵体工作室容积的改变来工作的泵。
（1）活塞式往复泵（2）柱塞式往复泵（3）水环式真空泵往复泵侧重于高扬程、小流量。
3．其他类型：流体能量交换式泵：靠流体能量交换来工作。
（1）螺旋泵：利用螺旋推进原理输送液体（2）气升泵（空气扬水泵）（3）射流泵（水射器）利用高速液流或气流的动能（4）水锤泵或者动量来输送液体的。
（5）水轮泵第二章离心泵的基本构造叶轮：凡有两个盖板的叶轮，称为封闭式叶轮，叶片较多。
只有后盖板，没有前盖板的叶轮，称为半开式叶轮。
只有叶片没有完整改版的叶轮，称为敞开式叶轮。
后两者叶片较少。
泵轴：应有足够的抗扭强度和刚度，挠度不超过其允许值，转速不能接近产生共振的临界转速键：是转动体之间的连接件，只能传递扭矩不能固定叶轮的轴线位置泵轴与泵壳之间的轴封装置为填料盒叶轮和泵壳类比接缝处的减漏装置为减漏环泵轴与泵坐之间的转动连接装置为轴承座离心泵的工作原理（1）工作原理是利用装有叶片的叶轮的高速旋转所产生的离心力来工作的（2）离心泵的工作过程，实际上是一个能量的传递和转化的过程，它把电动机高速旋转的机械能转化为被抽升液体的动能和势能。
在这个传递和转化的过程中，就伴随着许多能量损失，这种能量损失越大，离心泵的性能越差，工作效率越低。
叶片泵的基本性能参数1．流量（抽水量）：泵在单位时间内水泵所输送的液体数量单位：或。
水泵与泵站知识点总结(一)
水泵与泵站知识点总结（一）1．按出水方向不同，泵分为三种：受离心作用的径向流的叶轮为离心泵，受轴向提升力作用的轴向流的叶轮为轴流泵，同时受两种力作用的斜向流的叶轮为混流泵。
2．离心泵装置最常见的调节是阀调节，就是通过改变水泵出水阀门的开启度进行调节。
关小阀门，管道局部阻力增大，.管道特性曲线变陡，出水量逐渐减小。
对于出水管路安装闸阀的水泵装置来说，把闸阀关小时，在管路中增加了局部阻力，则管路特性曲线变陡，其工况点就沿着水泵的Q～H曲线向左上方移动。
闸阀关得越小，增加的阻力越大，流量就变得越小。
这种通过关小闸阀来改变水泵工况点的方法，称为节流调节或变阀调节。
3．泵是输送和提升液体的机器，它把原动机的机械能转化为被输送液体的能量，使液体获得动能和势能。
4．射流泵的工作性能一般可用下列参数表示：①流量比=被抽液体流量／工作液体流量；②压头（力）比=射流泵扬程／工作压力；③断面比=喷嘴断面／混合室断面。
5．射流泵关于吸入室的构造，应保证l值的调整范围，同时使吸水口位于喷口的后方，射流泵吸水口处被吸水的流速不能太大，务使吸入室内真空值Hs ＜7mH2O。
6．真空泵引水启动水泵时，水泵引水时间在3min之内。
7．根据出水角的大小可将叶片分为后弯式、径向式、前弯式三种。
离心泵的叶轮，大部分是后弯式叶片。
后弯式叶片的流道比较平缓，弯度小，叶槽内水力损失较小，有利于提高泵的效率。
根据出水角的大小可将叶片分为后弯式、径向式、前弯式三种。
当均小于90°时，叶片与旋转方向呈后弯式叶片；当=90°时，叶片出口是径向的；当大于90°时，叶片与旋转方向呈前弯式叶片。
8．泵是输送和提升液体的机器，它把原动机的机械能转化为被输送液体的能量，使液体获得动能或势能。
离心泵的基本构造由六部分组成，分别是叶轮、泵体、泵轴、轴承、密封环和填料函。
离心泵的主要过流部件有吸水室、叶轮和压水室。
离心泵的基本性能，通常用6个性能参数来表示：①流量Q；②扬程H；③轴功率N；④效率η；⑤转速n；⑥允许吸上真空高度Hs或汽蚀余量。
泵与泵站知识点
1、 离心泵基本性能参数，特性曲线变化趋势；（1）流量（2）扬程（3）轴功率（4）效率（5）转速（6）允许吸上真空高度Hs 及气蚀余量Hsv特性曲线：特性曲线在固定的转速下，离心泵的基本性能参数（流量、扬程、功率和效率）之间的关系曲线。
1 Ｈ－Q 曲线：变化趋势：离心泵的扬程在较大流量范围内是随流量增大而减小的。
不同型号的离心泵，Ｈ－Q 曲线的形状有所不同。
2 Ｎ－Q 曲线： 变化趋势：Ｎ－Q 曲线表示泵的流量Q 和轴功率Ｎ的关系，Ｎ随Q 的增大而增大。
显然，当Q=0时，泵轴消耗的功率最小。
启动离心泵时，为了减小启动功率，应将出口阀关闭。
3 η－Q 曲线：变化趋势：开始η随Q 的增大而增大，达到最大值后，又随Q 的增大而下降。
2、离心泵基本方程式，轴功率、有效功率、效率的计算； )(11122u u t C u C u gH -=-------基本方程式。
ηρgQH =轴N -------------轴功率。
式中：N 轴—水泵轴功率（KW ）Q —水泵输送流量（L/s ）H —水泵输送扬程（m ）η—水泵输送效率（%）有效功率=轴功率机械效率容积效率；水力效率；理论扬程；理论流量；m v h m v h t t h Q NH gQ N N ηηηηηηρη----H --=== 3、 离心泵的三种效率，如何提高水泵效率；水利效率，容积效率，机械效率。
尽量减小机械损失和容积损失，并力求改善泵壳内过水部分的设计，制造和装配，以减少水力损失。
4、 离心泵-闭闸启动，轴流泵-开闸启动；因为离心式水泵启动前需要减小启动负荷，所以闭闸启动而轴流式水泵工作时叶轮全部浸没在水中，启动时不必灌泵，所以要开闸启动。
5、 比例律、切削率计算； 比例律32121221212121)()(n n N N n n H H n n Q Q ===，切削律32222222)'(')'('''D D N N D D H H D D Q Q === 45页， 57页6、 比转数，划分相似泵群； 比转数min /;;/;65.3343r n m H s m Q HQ n n s ------=7、 气蚀危害，气蚀余量，允许吸上真空高度，离心泵安装高度，82页例2-7； 允许吸上真空高度：由吸上管所导致的液体能量损失及被送液体的饱和蒸汽压决定。
泵与泵站知识点总结
泵与泵站知识点三节泵及泵站的发展趋1、大型化、大容量化特别是取水水泵和排水水泵2、高扬程、高转速，单级扬程已经到达1000m。
3、系列化、通用化和标准化按照通用标准第二章叶片式泵2.1离心泵的工作原理：当一个敞口圆筒绕中心轴作等角速旋转时，圆筒内的水面便成抛物线上升的旋转凹面，圆通半径越大，转的越快时，液体沿圆筒壁上升的高度就越大。
将电动机高速旋转的机械能转化为被抽升液体的动能和势能。
2.2离心泵的组成主要有：叶轮、泵轴、泵壳、泵座、轴封装置、减漏环、轴承座、联轴器、轴向力平衡装置叶轮叶轮一般分为单吸式叶轮与双吸式两种叶轮按其盖板情况又可分为封闭式叶轮〔效率高，但要求输送的介质较清洁〕，敞开式叶轮〔效率低，适宜输送含有较大颗粒杂质的液体〕和半开式叶轮〔适宜输送含有杂质的液体〕三种形式。
泵壳离心泵的泵壳通常铸成蜗壳形轴封装置1.填料密封:泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。
2.机械密封：分为非平衡型〔不宜在高压下使用〕平衡型〔可用于高压下〕减漏环单环型双环型双环迷宫性轴承座轴承座分为滚动轴承和滑动轴承滚动轴承按荷载大小分为滚珠轴承和滚柱轴承〔荷载大时采用〕依荷载性质分为径向式轴承〔只承受径向荷载〕和止推式轴承〔只承受轴向荷载〕径向止推式轴承〔承受径向和轴向荷载〕联轴器电动机的出力是通过联轴器来传递给泵的。
联轴器有刚性和挠性两种。
轴向力平衡措施轴向力平衡措施只有单吸式离心泵才存在轴向力平衡措施，因其叶轮缺乏对称性，叶轮两侧作用的压力不相等，一般采用在叶轮的后盖板上钻开平衡孔，并在后盖板上加装减漏环。
2.3叶片泵的基本性能参数1.有效功率：单位时间内流体从泵中所获得的总能量。
Ne，它等于重量流量和扬程的乘积：Ne＝γQH＝QP2.轴功率N：原动机传递到泵轴上的输入功率3. 转速n 水泵叶轮的转动速度，通常以每分钟转动的次数来表示，以字母n 表示常用单位为r ／min 。
泵与泵站复习资料
泵于泵站复习：一.概述内容：1.泵与风机：1）泵：输送液体的机械（水、油）；2）风机：输送气体的机械（空气、烟气、煤粉/空气混合物）；3）泵与风机都是提高机械能的设备；4）泵与风机区别的缘故是因为气体和液体的密度和压缩性有显然的不同2.泵的作用：从低处输送到高处，从低压送至高压，沿管道送至较远的地方；为达到此目的，必须对流体参加外功，以克服流体阻力及补充输送流体时所不足的能量。
3.表压和真空度：e.g.某台离心泵进、出口压力表读数分离为220mmHg(真空度)及1.7kgf/cm2(表压)。
若当地大气压力为760mmHg，试求它们的绝对压力各为若干（以法定单位表示）？解泵进口绝对压力P1=760-220=540mmHg=7.2*104Pa泵出口绝对压力P2=1.7+1.033=2.733kgf/cm2=2.68*105Pa其中kgf表示千克力，1kgf=9.8N;1mmHg=0.133kpa第 1 页/共7 页4.伯努利方程1），适用于不可压缩非粘性的流体。
Gz为单位质量液体所具有的位能p/ρ为单位质量液体所具有的静压能因质量为m、速度为u的流体所具有的动能为mu2/2，u2/2为单位质量流体所具有的动能作用：分析和解决流体输送有关的问题，用于液体流动过程中流量的测定，以及调节阀流通能力的计算2）按照伯努利方程可以知道，倘若想从下向上送水，倘若不开泵，得到上面的流速不存在，因此表明，泵是流体输送机械，能够对流体做功，提供能量第一节：水泵与水泵站1.环境工程给排水主要包括：给水输送、污水排放、单元设备进水、冲洗2.泵：是输送液体或使液体增压的机械。
它将原动机的机械能或其他外部能量传送给液体，使液体能量增强。
3.泵在各个部门的应用。
异常耗电4.泵站；由形式和规格不同的多个泵单元组成的有机枢纽5.市政给排水：取水泵站：一级；输送至用户：二级泵站6.泵是生产设备中主要能源消耗者（95—98%）——所以合理设置是降低能源消耗的主要途径7.发展趋势：大型化容量化；高扬程化高速化；系列化，通用化，标准化——三化8.泵的分类：按驱动主意分：电动泵和水轮泵等；按结构可分：单级泵和多级泵；按用途可分：锅炉给水泵和计量泵等；按输送液体的性质可分：水泵、油泵和泥浆泵等。
水泵与水泵站复习要点

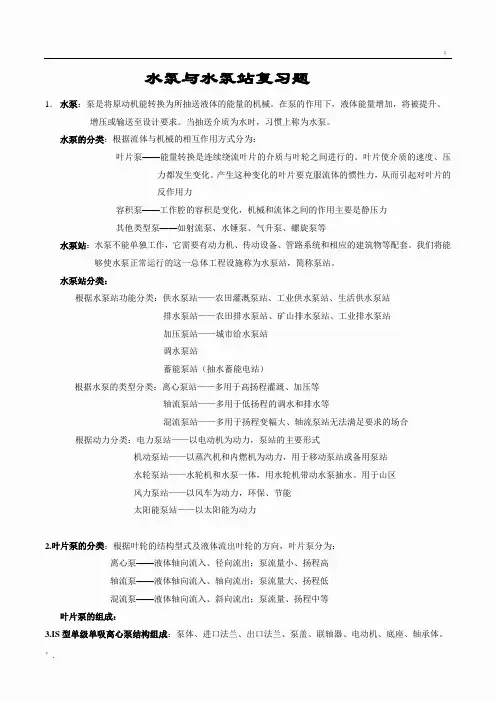

水泵与水泵站复习题1．水泵：泵是将原动机能转换为所抽送液体的能量的机械。
在泵的作用下，液体能量增加，将被提升、增压或输送至设计要求。
当抽送介质为水时，习惯上称为水泵。
水泵的分类：根据流体与机械的相互作用方式分为：叶片泵——能量转换是连续绕流叶片的介质与叶轮之间进行的。
叶片使介质的速度、压力都发生变化。
产生这种变化的叶片要克服流体的惯性力，从而引起对叶片的反作用力容积泵——工作腔的容积是变化，机械和流体之间的作用主要是静压力其他类型泵——如射流泵、水锤泵、气升泵、螺旋泵等水泵站：水泵不能单独工作，它需要有动力机、传动设备、管路系统和相应的建筑物等配套。
我们将能够使水泵正常运行的这一总体工程设施称为水泵站，简称泵站。
水泵站分类：根据水泵站功能分类：供水泵站——农田灌溉泵站、工业供水泵站、生活供水泵站排水泵站——农田排水泵站、矿山排水泵站、工业排水泵站加压泵站——城市给水泵站调水泵站蓄能泵站（抽水蓄能电站）根据水泵的类型分类：离心泵站——多用于高扬程灌溉、加压等轴流泵站——多用于低扬程的调水和排水等混流泵站——多用于扬程变幅大、轴流泵站无法满足要求的场合根据动力分类：电力泵站——以电动机为动力，泵站的主要形式机动泵站——以蒸汽机和内燃机为动力，用于移动泵站或备用泵站水轮泵站——水轮机和水泵一体，用水轮机带动水泵抽水。
用于山区风力泵站——以风车为动力，环保、节能太阳能泵站——以太阳能为动力2.叶片泵的分类：根据叶轮的结构型式及液体流出叶轮的方向，叶片泵分为：离心泵——液体轴向流入、径向流出；泵流量小、扬程高轴流泵——液体轴向流入、轴向流出；泵流量大、扬程低混流泵——液体轴向流入、斜向流出；泵流量、扬程中等叶片泵的组成：3.IS型单级单吸离心泵结构组成：泵体、进口法兰、出口法兰、泵盖、联轴器、电动机、底座、轴承体。
100%t mm P P P P Pη-∆==⨯100%uP Pη=⨯Sh 型水平中开式双吸泵的结构组成：泵体、泵盖、叶轮、轴、密封环、轴套、填料套、填料、水封环、水封管、填料压盖、轴套螺母 、固定螺丝钉、轴承体、轴承体压盖、单列向心球轴承、固定螺母、联轴器、轴承挡套、轴承盖、压盖螺栓、键QJ 型井用潜水电泵的结构组成：放水螺栓、螺母、键、推力盘、导轴承、转子、钉子、联轴器、滤网、锥形套、橡胶轴承、密封环、橡胶垫、逆止阀垫、阀杆、逆止阀盖、胶垫、矩形垫圈、上导流壳、叶轮、导流壳、轴、上导轴承座、进水节、甩沙圈、油封、O 形垫圈、橡胶塞、拉肋、机壳、下导轴承座、底座、止推轴承、调压膜、调压膜压盖4．叶片泵的型号：见P37~39叶片泵型号的说明方法：我国多数泵型号是用汉语拼音表示；部分泵参照国际标准或国外引进的泵特殊编号。
水泵与水泵站复习要点
水泵与水泵站复习要点1.泵是把原动机的机械能转换为所抽送液体的能量的机械。
在泵的作用下，液体能量增加，从而被提升、增压或输送到所需要之处。
用以输送水或给水增加能量的泵称为水泵。
2.水泵按工作原理可分为三大类：叶片泵、容积泵和其他类型泵。
其中叶片泵分为离心泵、混流泵和轴流泵。
水泵按扬程可分为三大类：高扬程泵（>30），中扬程泵（10~30），低扬程泵（<10）。
3.离心泵的工作原理：利用水泵叶轮的高速旋转的离心力甩水，使得水流能量增加，并通过泵壳和水泵出口流出水泵，再经过出水管输往目的地。
轴流泵的工作原理：轴流泵是以空气动力学中机翼理论为基础的，其叶片的剖面与飞机机翼剖面相似。
4.离心泵根据各部件所处的工作状态，大致可分为三大类型：转动部件、固定部件和交接部件。
其中，转动部件主要包括叶轮、泵轴和键；固定部件包括泵体、轴承体；交接部件包括轴承、轴封装置、密封环、联轴器和轴向力平衡装置。
5.吸水室：又称进水室，是水泵进水管接头与叶轮前的空间。
其主要作用是将水流引入叶轮，并向叶轮提供所需要的流态。
压水室：是叶轮出口与出水管接头之间的空间。
其主要作用是收集叶轮流出的液体，将水流的一部分动能转变为压力能，并将水流引向泵的出口（或下级叶轮）。
泵轴：用来支承并带动叶轮旋转。
轴承：是支承泵转子的部件，承受径向或轴向荷载。
轴封装置：在泵轴穿出泵壳出，转动的泵轴和静止的泵壳之间必然存在间隙，如果不对此间隙作密封处理，则会使泵壳内高压水通过此间隙大量流出，或当间隙处为真空时空气会从该处进入泵内，因此，必须设轴封装置。
目前，使用最多的轴封装置是填料密封和机械密封。
6.叶片泵的基本性能参数：表征叶片泵性能的参数主要包括流量、扬程、功率、效率、转速和汽蚀余量。
扬程：是指水泵所抽送的单位重量的液体从泵进口（泵进口法兰）到出口（泵出口法兰）能量的增值。
功率：水泵的功率指原动机传到泵轴上的功率，故又称轴功率，也叫输入功率，以P表示。
2024版泵与泵站重点难点知识点
01泵的基本概念与分类Chapter泵的定义及作用0102泵的分类与特点按工作原理分类01按驱动方式分类02按输送介质分类03往复泵离心泵螺杆泵喷射泵齿轮泵常见泵型及其应用领域02泵的工作原理与性能参数Chapter工作原理简述效率泵的输出功率与输入功率之比，反映了泵的能量转换效率。
效率是评价泵性能优劣的重要指标之一。
流量单位时间内泵所输送的液体体积或质量，常用单位为m³/h、L/min 等。
流量是泵的重要性能参数之一，反映了泵的输送能力。
扬程单位重量液体通过泵后所获得的能量，常用单位为m 。
扬程表示了液体在泵的作用下能够克服管道阻力和提升高度的能力。
功率泵的输入功率和输出功率。
输入功率是指原动机传递给泵轴的功率，输出功率是指泵输送液体所消耗的功率。
功率反映了泵的能耗和效率。
性能参数解析选型依据及注意事项03泵站设计与运行管理要点Chapter泵站设计原则及规范要求设计原则安全可靠、经济合理、技术先进、运行高效。
规范要求符合国家和地方相关标准，如《泵站设计规范》等，确保泵站设计的合规性。
环境因素考虑在设计过程中需充分考虑环境因素，如地质条件、气候条件、水文条件等，确保泵站的稳定性和安全性。
关键设备选型与布局规划水泵选型01电机与电气设备选型02布局规划03运行管理策略及优化建议维护保养运行策略建立完善的维护保养制度，对泵站设备进行定期检查、保养和维修，确保设备处于良好状态。
优化建议04泵的维护与故障排除技巧Chapter保持泵体清洁检查润滑情况紧固各部件连接030201日常维护保养措施泵振动大可能原因包括泵轴与电机轴不同心、轴承磨损严重、地脚螺栓松动等。
诊断方法包括重新调整泵轴与电机轴的同心度、更换轴承、紧固地脚螺栓等。
泵不吸水可能原因包括吸入管路漏气、吸入高度过高、发生汽蚀现象等。
诊断方法包括检查吸入管路是否漏气、降低吸入高度、调整泵的运行参数等。
泵发热可能原因包括轴承损坏、密封环磨损、泵轴弯曲等。
水泵与水泵站复习要点
水泵与水泵站复习题1．水泵：泵就是将原动机能转换为所抽送液体得能量得机械。
在泵得作用下，液体能量增加,将被提升、增压或输送至设计要求。
当抽送介质为水时,习惯上称为水泵。
水泵得分类:根据流体与机械得相互作用方式分为：叶片泵——能量转换就是连续绕流叶片得介质与叶轮之间进行得。
叶片使介质得速度、压力都发生变化。
产生这种变化得叶片要克服流体得惯性力，从而引起对叶片得反作用力容积泵——工作腔得容积就是变化,机械与流体之间得作用主要就是静压力其她类型泵——如射流泵、水锤泵、气升泵、螺旋泵等水泵站:水泵不能单独工作，它需要有动力机、传动设备、管路系统与相应得建筑物等配套。
我们将能够使水泵正常运行得这一总体工程设施称为水泵站，简称泵站。
水泵站分类:根据水泵站功能分类：供水泵站——农田灌溉泵站、工业供水泵站、生活供水泵站排水泵站——农田排水泵站、矿山排水泵站、工业排水泵站加压泵站——城市给水泵站调水泵站蓄能泵站(抽水蓄能电站）根据水泵得类型分类:离心泵站——多用于高扬程灌溉、加压等轴流泵站——多用于低扬程得调水与排水等混流泵站——多用于扬程变幅大、轴流泵站无法满足要求得场合根据动力分类：电力泵站——以电动机为动力，泵站得主要形式机动泵站——以蒸汽机与内燃机为动力,用于移动泵站或备用泵站水轮泵站——水轮机与水泵一体,用水轮机带动水泵抽水。
用于山区风力泵站——以风车为动力,环保、节能太阳能泵站——以太阳能为动力2、叶片泵得分类：根据叶轮得结构型式及液体流出叶轮得方向,叶片泵分为:离心泵——液体轴向流入、径向流出;泵流量小、扬程高轴流泵——液体轴向流入、轴向流出;泵流量大、扬程低混流泵——液体轴向流入、斜向流出;泵流量、扬程中等叶片泵得组成:３、ＩS型单级单吸离心泵结构组成:泵体、进口法兰、出口法兰、泵盖、联轴器、电动机、底座、轴承体。
Sh型水平中开式双吸泵得结构组成：泵体、泵盖、叶轮、轴、密封环、轴套、填料套、填料、水封环、水封管、填料压盖、轴套螺母 、固定螺丝钉、轴承体、轴承体压盖、单列向心球轴承、固定螺母、联轴器、轴承挡套、轴承盖、压盖螺栓、键QJ 型井用潜水电泵得结构组成:放水螺栓、螺母、键、推力盘、导轴承、转子、钉子、联轴器、滤网、锥形套、橡胶轴承、密封环、橡胶垫、逆止阀垫、阀杆、逆止阀盖、胶垫、矩形垫圈、上导流壳、叶轮、导流壳、轴、上导轴承座、进水节、甩沙圈、油封、O 形垫圈、橡胶塞、拉肋、机壳、下导轴承座、底座、止推轴承、调压膜、调压膜压盖4.叶片泵得型号:见P37～３９叶片泵型号得说明方法:我国多数泵型号就是用汉语拼音表示；部分泵参照国际标准或国外引进得泵特殊编号。
泵与泵站专题知识讲座
2、折引特征曲线法 H
M
HM
M1
Q H
HST
Q-Σh
离心泵装置旳工况点
QM Q
§4.2.4 数解法求离心泵工况点
联立水泵特征曲线方程
H=f
（Q）
管道特征曲线方程
H=HST+SQ2
关键：水泵特H征 H曲x 线hx H=f（Q） 旳拟定
H ——水泵旳实际扬程（高效段内），m；
抛物线法： Hx ——水泵在Q=0时旳虚（虚拟）总扬程，m；
泵旳工况点沿Q-H向流量小一侧移动。 在白天，城乡用水量增大，管网内压力下降，水塔向管网
输水，水塔中水位 下降，离心泵工况点将自动向流量增大侧 移动。
当水源水位变化时，也使得水泵旳静扬程增大或减小，使 得管路特征曲线上下移动，从而使得水泵工况点变化。
§4.3.2 阀门调整
H
HB
B
A
B1 QB
HB1
【例题】
③ 压水管路水头损失
压水管内流速：v2
Q Ad
1.70m / s
查设计手册，水力坡度 i2=0.0148
压水管路沿程损失，hd1= i2·l2 =0.0148×300= 4.44m
④ 泵旳总扬程
H H ST h H ST hs hd
32 0.336 4.44 36.776
H
ab
c
de
Q-H f
（Q-H）
2
Q
§4.3.3 变速调整
变化转速旳措施：
①电动机转速不变，经过中间传送方式以到达变化转速 旳目旳。 常见方式：带传动、液力耦合器
②电动机转速可变。 常见方式：变化电动机定子电压调速、变化电动机定子 级数调速、变化电动机转子电阻调速、串联调速、变频 调速
泵与泵站 考点
第二章：1.叶片式泵的定义和分类：（1）定义：依靠叶轮的高速旋转以完成其能量的转换。
由于叶轮中叶片形状的不同，旋转时水流通过叶轮受到的质量力就不同，水流流出叶轮时的方向也就不同。
（2）分类：根据叶轮出水的水流方向分离心泵（径向流）、轴流泵（轴向流）、混流泵（斜向流）2.离心泵的工作原理：当一个敞口圆筒绕中心轴作等角速旋转时，圆筒内的水面便呈抛物线上升的旋转凹面。
圆筒半径越大，转的越快时，液体沿圆筒壁上升的高度就越大。
启动前先用水灌满泵壳和吸水管道，驱动电机，叶轮高速转动，水被甩出叶轮流入管道，叶轮中心处由于水被甩出而形成真空，水在大气压作用下流入吸水口，又受到高速旋转的叶轮作用而被甩出，形成离心泵的连续输水3.叶片泵的基本性能参数：流量（抽水量）、扬程（总扬程）、轴功率、效率、转速、允许吸上真空高度（Hs）及气蚀余量（Hsv）4.离心泵的基本方程式的几点讨论：HT=（u2C2u-u1C1u）/g （1）为了提高泵的扬程和改善吸水性能大多数离心泵在水流进入叶片时使α1=90°即HT=u2C2u/g 为了使HT＞0 必须α2＜90°α2越小，泵的理论扬程越大（2）水流通过泵时，比能的增值HT与圆周速度u2有关u2=nπD2/60，水流在叶轮中所获得的比能与叶轮的转速n 叶轮的外径D2有关，增加叶轮转速或加大外径可提升泵的扬程（3）离心泵的理论扬程与液体密度无关。
液体在一定转速下所受的离心力与液体密度有关，液体受离心力所获得的扬程相当于离心力所造成的压强除以液体的ρg，它们对扬程的影响被消除。
液体密度越大，泵消耗的功率越大。
（4）HT=H1+H2，动扬程H2在总扬程中所占的百分比越小，泵壳内部的水力损失越小，泵的效率将提高高。
5.离心泵装置的总扬程：H=Hd（压力表读数）+Hv（真空表读数）Hst（泵静扬程）=Hss（吸水井至泵轴高差）+Hds（泵轴至测压管垂直距离）H=HsT+Eh（水头损失总和）6.实测特性曲线讨论：后弯式叶片的流道比较平缓，弯度小，叶槽内水力水头损失较小，有利于提高泵的效率（问答题：β角为什么采取后弯式）1.每一个流量Q都想应于一定的扬程H轴功率N效率η和允许吸上真空高度Hs。
泵与泵站第七讲
`
三、水泵停车（停泵）
关出水闸→停泵（实行闭闸停车）→关 真空表压力表阀→擦拭泵和电机。 冬季可能冰冻时，应放空泵中的水。 为什么实行闭闸停车：防止发生水锤。 四、水泵的故障和排除 （书见P87表2—9 ）
`
离心泵常见的故障及其排除
故障 产生原因
2.吸水管路及填料有漏气。
排除方法
向。 4.检查电路，是否电压太低。 5.揭开泵盖，清除杂物。 6.清除杂物或修理。
H SV
Pa Pva H ss hs g g
Pa 用 ha g ; pva hva g 代入上式得： sv H （泵轴高于吸水面）
ha hva H ss hs
`
HSV—该水温下的气化压力（mH2O）查表2-8 Ha—吸水井表面大气压（mH2O）查表2-9 若泵轴低于吸水面则: HSV=ha－hva－∑hs+HSS 工称应用中，我们求出HSS，再考虑 0.4~0.6 mH2O的安全量。
2. 气泡的成份： 溶解在水中的气体，首先析出。 然后是水蒸气。 3. 气泡的危害：—气蚀 气泡在叶片入口处形成 进入叶片中 压力突然增大 气泡在四周压力的作 用下被（压灭）湮灭（转化成水）。气泡 四周的水向气泡中心以很高的速度冲击， 在气泡中心造成强烈的局部水锤现象，瞬 间局部压力可达几十兆帕（可听到啪啪的 噪声）—称为气穴现象。
Hs′—修正后的允许吸上真高度。 H s H s (10.33 ha ) (hva 0.24 ) Hs—样本的最大允许吸上真空高度。
pa g
考试常 有内容
ha—安装地点的大气压（
）mH2O，由表2—８查出。
hva—实际水温的饱和蒸汽压（ mH2O ）由表2-７查出。
泵与泵站第九讲讲义
H1 H2
H1—喷咀前工作流体具有的比能（mH20） H2—射流泵出口液体具有的比能（ mH20 ）
H2是射流泵的扬程 H1-H2—射流泵的工作压力。
ⅲ断面比: m F 1 F2
F1—喷咀的断面积。（m2） F2—混合段的断面积。（m2）
`
二、射流泵的计算： 我们在设计射流泵时，常接受最佳效率参数法， 通过试验，找出最高效率（30%左右）时， αβm三者之间的参数关系。列表（表3-1）， 设计时，干脆应用此表：
`
一、工艺参数：
1.扬程：H 螺旋泵扬程不高，一般为3～6m。因为高
扬程要求泵轴长，挠度难限制，制造成本提 高。
2.倾角：θ 泵轴与水平面夹角。
θ大 流量小，扬程大。 θ小 扬程小，流量大。 3.泵壳与叶片间隙： 水由间隙回流 → 漏失率 间隙小，制造精度高，螺叶与壳可能磨损。
`
4.转速 ： n
4
d1 F1 1.13 F1
1.13 186 15.4mm
④混合管断面积：
F2F m 1 0 1.2836 80m 7m 2
d21.13 F 21.13 80 3 7m 2 m
`
⑤喷咀与混合管的间距： L 试验资料：合适范围L=（1~2）d
取L=16—30mm
⑥混合管型式及长度L2
圆柱型：效能优于圆型锥 圆锥型：
离心泵
很大
较低 很高，常用为3000r／min 较高 流量调节容易，范围广， 要用专门仪表计量 不宜输送粘度较大液体， 但可以输送污水等 基本均匀，脉动小 简单，零件少 体积小，重量轻 一般不能自吸，需灌泵 操作管理较方便 较低
§3-4 螺旋泵
主要用于提升污水或污泥用泵。
也称阿基米德螺旋泵，基本构造：
泵与泵站复习资料
泵与泵站1、泵是把原动机的机械能或其余外加的能量，变换成流经其内部的液体的动能和势能的流体输送机械。
2、按工作原理泵一般能够分为：叶片泵（如离心泵、轴流泵和混流泵）、容积泵（如来去式活塞泵、转子泵），其余种类泵（射流泵、气升泵、水锤泵）三类。
3、离心泵的主要零件包含叶轮、泵轴、泵壳、减漏环、轴承和填料函等。
4、叶轮往常可分为：闭式、半开式和开式三种种类。
5、轴流泵的主要零零件有：喇叭口、叶轮、导叶体、泵轴、轴承、填料函等。
6、水泵的流量是指单位时间内流出泵出口断面的液体体积或质量，分别称为体积流量Q 和质量流量 Q m。
7、扬程，用符号H表示，是指被输送的单位重量液体流经水泵后所获取的能力增值，即水泵实质传给单位重量液体的总能量。
其单位为 m( N n / N m) 。
8、功率是指水泵在单位时间内对流体所做功的大小，单位是W或kW 。
水泵的功率包含轴功率、有效功率、动力机配套功率、水功率和泵内损失功率等五种。
9、液体在叶轮内的运动属于复合运动。
10、进口绝对流动角190o。
11、欧拉基本方程式的推导叶轮结构和液体在叶轮内的运动做以下 3 点假设：①假设叶轮中的叶片数为无穷多，叶片的厚度为无穷薄。
②假设经过叶轮的液体为理想液体。
③假设液体在叶轮内的运动状态是稳固均匀流动。
12、叶片泵基本方程式，或称为基本能力方程式：H T vu 2u2vu1u1g式中H T——理论扬程vu1、 v u 2——分别为叶轮进、出口的圆周分速u、u——叶轮出进口圆周速度1213、动量矩定理：稳固流动中，流体质量对某点的动量矩随时间的变化率等于作用在该流体质量上的全部外力对同一点的力矩之和。
14、离心式叶轮叶片形状有：后弯式叶轮、径向式叶轮、前弯式叶轮三种。
对三种不一样叶片型式叶轮的特色概括以下：前弯式叶轮的特色是在D2、n 同样的状况下，产生的理论扬程H T∞最大，或许说产生同样扬程时能够有较小的叶轮外径或转速，但泵内的流动损失较大，泵的效率较低。
水泵与泵站知识点总结(二)
水泵与泵站知识点总结（二）1．离心泵装置的工况点是建立在水泵和管道系统能量供求关系的平衡上，只要两种情况之一发生改变时，其工况点就会发生变化。
第一种情况是通过改变管路特性曲线来改变工况点，方法有自动调节（水位变化）、阀门调节（节流调节）等；第二种情况是通过改变水泵特性曲线来改变工况点，方法有变速调节（调速运行）、变径调节（换轮运行）、变角调节（改变轴流泵的叶片安装角）以及水泵并联和串联等。
定速运行情况下，离心泵装置工况点的改变，主要是管道系统特性曲线发生改变引起的。
2．当水泵的吸水井水位下降时，工况点会向出水量减少的方向移动。
3．水泵工况是指水泵运行时，瞬时的实际出水量Q、扬程H、轴功率N、效率η等，把这些值绘在扬程曲线、功率曲线、效率曲线上，就成为一个具体的点，这个点就称为水泵装置的瞬时工况点。
工况点反映了水泵瞬时的工作状况，即水泵在实际运行时的对应参数值或对应参数在曲线上的对应点。
4．离心泵装置运行时，关小阀门会使阀门处的局部阻力加大，管道系统总水头损失相应增大，管道系统特性曲线的曲率加大，曲线变陡，与水泵特性曲线的交点相应地向流量减小的方向移动，即工况点流量减小。
5．离心泵的出水量为零时，输出功率为零，但需输入的轴功率不为零，从能量守恒的角度讲，这部分输入的机械能最终转化为热能，导致部件受热膨胀、增加不必要的磨损。
所以，闭闸时间不能太长，启动后待水泵压力稳定后就应及时打开出水阀门，投入正常工作，一般闭闸时间不超过2～3min。
6．离心泵的效率在高效点两侧随流量的变化较平缓，轴流泵的效率在高效点两侧随流量的变化则较陡，因此，离心泵有一个运行的高效段，而轴流泵一般只适于在高效点稳定运行。
离心泵和轴流泵无法笼统地进行效率数值大小的比较。
7．多台水泵联合运行，通过联络管共同向管网或高地水池输水的情况，称为并联工作。
因为管道系统特性曲线是扬程随流量增加而上升的抛物线，所以两台同型号水泵并联时总出水量会比单独一台泵工作时的出水量增加很多，但达不到两倍。

- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、离心泵基本性能参数，特性曲线变化趋势；
（1）流量（2）扬程（3）轴功率（4）效率（5）转速（6）允许吸上真空高度Hs及气蚀余量Hsv
特性曲线：特性曲线在固定的转速下，离心泵的基本性能参数（流量、扬程、功率和效率）之间的关系曲线。
1 Ｈ－Q曲线：变化趋势：离心泵的扬程在较大流量范围内是随流量增大而减小的。
不同型号的离心泵，Ｈ－Q曲线的形状有所不同。
2 Ｎ－Q曲线：变化趋势：Ｎ－Q曲线表示泵的流量Q和轴功率Ｎ的关系，Ｎ随Q的增大而增大。
显然，当Q=0时，泵轴消耗的功率最小。
启动离心泵时，为了减小启动功率，应将出口阀关闭。
3 η－Q曲线：变化趋势：开始η随Q的增大而增大，达到最大值后，又随Q的增大而下降。
2、离心泵基本方程式，轴功率、有效功率、效率的计算；
)
(
1
1
1
2
2u
u
t
C
u
C
u
g
H-
=-------基本方程式。
η
ρgQH
=
轴
N-------------轴功率。
式中：N轴—水泵轴功率（KW）
Q—水泵输送流量（L/s）
H—水泵输送扬程（m）
η—水泵输送效率（%）
有效功率=轴功率
机械效率
容积效率；
水力效率；
理论扬程；
理论流量；
m
v
h
m
v
h
t
t
h
Q
N
H
gQ
N
N
η
η
η
η
η
η
ρ
η
--
--
H
--
=
=
=
3、离心泵的三种效率，如何提高水泵效率；
水利效率，容积效率，机械效率。
尽量减小机械损失和容积损失，并力求改善泵壳内过水部分的设计，制造和装配，以减少水力损失。
4、 离心泵-
闭闸启动，轴流泵-开闸启动；
因为离心式水泵启动前需要减小启动负荷，所以闭闸启动而轴流式水泵工作时叶轮全部浸没在水中，启动时不必灌泵，所以要开闸启动。
5、 比例律、切削率计算； 比例律32121221212
121)()(n n N N n n H H n n Q Q ===，切削律32
222
222)'(')'('''D D N N D D H H D D Q Q === 45页， 57页
6、 比转数，划分相似泵群；
比转数min /;;/;
65.3343r n m H s m Q H
Q n n s ------=
7、 气蚀危害，气蚀余量，允许吸上真空高度，离心泵安装高度，82页例2-7； 允许吸上真空高度：由吸上管所导致的液体能量损失及被送液体的饱和蒸汽压决定。
气蚀余量：是指在泵吸入口处单位重量液体所具有的超过汽化压力的富余能量。
气蚀：由于某种原因，使水力机械低压侧的局部压力降低到该温度下的汽化压力以下，引起气泡的发生和溃灭，从而造成过流部件损坏的全过程。
水泵汽蚀的危害有三个方面(1)噪声和振动加剧；（2）使泵的工作性能下降（流量减小，扬程降低，效率下降）；（3）缩短泵的使用寿命
8、平时布置的作业题
1、叶轮的理论扬程是由势扬程和动扬程组成，后弯式叶轮具有较大的势扬程。
2、离心泵轴封装置起什么作用？
(1)防止高压水经平衡盘泄漏后向外泄漏; (2)防止当叶轮吸人口的压力低时外部气体进人，产生汽蚀。
是防止液体漏出泵外和外界空气漏入泵内。
3、根据闸阀的开启情况，轴流式水泵应采用开闸启动方式。
轴流水泵起动必须把阀门打开，阀门关闭会导致电流过大起动困难。
离心水泵则相反。
4、雨水泵站的特点是流量大、扬程小，因此，大多采用轴流泵。
5、泵站内噪音的防治措施有哪些？
(1)吸声；(2)消声；(3)隔声；4)隔振。
6、对给水泵站吸水管路的要求有哪三点？
1.不漏气
2.不积气
3.不吸气
7、选用不同型号的两台污水泵时，小泵的出水量应不小于大泵出水量的1/2；而设一大两小共三台污水泵时，小泵的出水量不小于大泵出水量的1/3。
8、气蚀根据气蚀发生的部位可分为叶面气蚀、间隙气蚀和涡带气蚀。
9、水泵内水力损失有哪些？
水泵的水力损失包括叶槽和泵壳过水部分中的水力摩擦阻力，漩涡和撞击等引起的损失10、水锤概念，防护措施？
在有压力管路中，由于某种外界原因（如阀门突然关闭、水泵机组突然停车）使水的流速突然发生变化，从而引起压强急剧升高和降低的交替变化，为种水力现象称为水击或水锤。
防护措施: 延长开阀和关阀时间。
（2）离心泵和混凝泵应在阀门半闭15%-30%时而不是全关时停泵。
3）排除管道然内的空气，使管道内充满水后再开启水泵，凡是长距离输水管道的高起部位都应设自动排气阀。
（4）停泵水锤主要因出水管止回阀关闭过快引起，因此，取消止回阀可以消除停水泵水锤的危害，并且可以减少水头损失，节约电耗；
11、轴流泵的分类，在给排水工程中的应用？
根据泵轴的相对位置为立式（泵轴竖直放置）、卧式（泵轴水平放置)和斜式三种。
根据叶片调节的可能性分为固定叶片轴流泵，半调节叶片轴流泵和全调节叶片轴流泵三种。
12、给水泵站、排水泵站分类，泵机组的纵向排列和横向排列，泵站节能设计？给水加压站的分类
1．按泵房在给水系统中的作用分类
泵站按其在给水系统中的作用可分为水源井泵站、取水泵站、供水泵站、加压泵站、调节泵站和循环泵站。
2．按水泵类型分类
泵站按水泵类型常可分为卧式泵泵站、立式泵泵站和深井泵站。
3．按泵站外形分类
泵站按外形常可分为矩形泵站、圆形泵站和半圆形泵站。
4．按水泵层设置位置与地面相对标高分类
泵站按机组与地而相对标高关系可分为地上式泵站、半地下式泵站、地下式和水下式泵站。
5．按水泵吸水条件分类
泵站按水泵的吸水条件可分为自灌式泵站和非自灌式泵站。
6．按操作条件及方式分类
泵站按操作条件及方式可分为人工手动控制、半自动化、全自动化和遥控泵站等。
排水泵站分类:
按排水的性质:污水泵站,雨水泵站,合流泵站,污泥泵站
按集水池与机器间的组合情况:合建式泵站.分建式泵站
按控制方式:人工控制.自动控制.遥控.
按泵站在排水系统中的作用:中途泵站(或称区域泵站).终点泵站(又称总泵站)
按水泵启动前能否自流充水:自灌式泵站.非自灌式泵站
按水泵机组设置的位置与地面标高的关系:半地下式.全地下式
按泵房的平面形状:圆形泵站.矩形泵站
13、螺旋泵转速较低，可由电动机直接带动吗？
14、离心泵的基本方程式是否适用于轴流泵？
适用于，水泵的基本方程式相同。
15、在离心泵的相似工况抛物线上，各点的效率是否相等？。
