锂电池升压芯片 — 升 v
拓品微 TP5410 1A 锂电池充电和 5V 1A 升压控制芯片数据手册说明书
南京拓品微电子有限公司NanJing Top Power ASIC Corp.数据手册DATASHEETTP5410(1A锂电池充电和5V/1A升压控制芯片)特点★典型值高达1000mA 的可编程充电电流，最大可达到1.2A；★高达1A 的升压输出电流（Vbat=3.3V），最高输出1.5A(Vbat=3.8v)；★自动频率调整（VFM）,适应不同升压负载（5V空载待机电流小于10uA）,无需按键启动低电池电压（小于2.7V）自动停止升压；·用于单节锂离子电池移动电源专用电路；·升压高效率：88%(Typ)，最大92%；·恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能；·精度达到±1%的4.2V 预设充电电压；·精度达到±2.5%的5V 预设升压精度，5V 电压可通过外接电阻微调；·最高输入可达10V；·2个充电状态指示:开漏输出驱动LED；·C/5充电终止电流；·2.9V以下涓流充C/5；·充电软启动减少浪涌电流；·无需MOSFET 、检测电阻器或隔离二极管；·8引脚ESOP 散热加强型封装。
应用·移动电源·便携设备绝对最大额定值·输入电源电压（V CC ）：-0.3V～12V ·PROG ：-0.3V～V CC +0.3V ·BAT ：0V～7V·LX ：-2V～10V ·VOUT ：-0.3V～10V ·CHRG ：-0.3V～10V ·BAT 短路持续时间：连续·BAT 引脚电流：1200mA·升压最大输出电流1.8A/5V·最大结温：145℃·工作环境温度范围：-40℃～85℃·贮存温度范围：-65℃～125℃·引脚温度（焊接时间10秒）：260℃完整的充电循环（1000mAh电池）描述TP5410为一款移动电源专用的单节锂离子电池充电器和恒定5V 升压控制器，充电部分集高精度电压和充电电流调节器、预充、充电状态指示和充电截止等功能于一体，可以输出最大1A 充电电流。
升压芯片有哪些升压芯片原理升压芯片是如何升压的

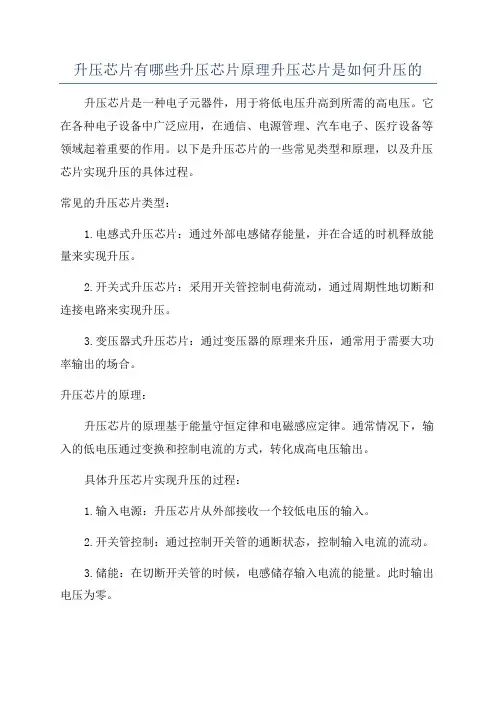

升压芯片有哪些升压芯片原理升压芯片是如何升压的升压芯片是一种电子元器件，用于将低电压升高到所需的高电压。
它在各种电子设备中广泛应用，在通信、电源管理、汽车电子、医疗设备等领域起着重要的作用。
以下是升压芯片的一些常见类型和原理，以及升压芯片实现升压的具体过程。
常见的升压芯片类型：1.电感式升压芯片：通过外部电感储存能量，并在合适的时机释放能量来实现升压。
2.开关式升压芯片：采用开关管控制电荷流动，通过周期性地切断和连接电路来实现升压。
3.变压器式升压芯片：通过变压器的原理来升压，通常用于需要大功率输出的场合。
升压芯片的原理：升压芯片的原理基于能量守恒定律和电磁感应定律。
通常情况下，输入的低电压通过变换和控制电流的方式，转化成高电压输出。
具体升压芯片实现升压的过程：1.输入电源：升压芯片从外部接收一个较低电压的输入。
2.开关管控制：通过控制开关管的通断状态，控制输入电流的流动。
3.储能：在切断开关管的时候，电感储存输入电流的能量。
此时输出电压为零。
4.释能：在连接开关管的时候，通过闭合电路释放储存的能量到输出电路。
这个过程中，电流会在电感和输出负载间流动，电感将存储的能量传递给输出负载。
5.整流：为了保证输出稳定，一般在输出电压上加上整流二极管，以防止输出电压反向流动。
6.输出电压稳定：利用反馈控制技术，通过监测输出电压并与参考电压进行比较，调整控制开关管的通断状态，以维持输出电压稳定在设定值。
以上是基于开关式升压芯片的实现过程，其他类型的升压芯片实现原理和过程会有所不同，但总体思路是将输入的低电压通过其中一种方式转化为高电压输出。
升压芯片在各种电子设备中起到了重要的作用，满足了各种设备对电源需求的不同要求。
不同的升压芯片会有不同的优缺点，可根据具体应用场景来选择合适的升压芯片。
升压芯片工作原理
升压芯片工作原理
升压芯片（Boost Converter）是一种电力转换器，其工作原理是通过电感和开关元件来实现将输入电压提高到输出电压的设定值。
具体工作过程如下：
1. 输入电压：升压芯片的输入电压为Vi。
2. 开关元件：通常使用MOSFET或BJT作为开关元件。
当开关元件导通时，电感储存能量，当开关元件关断时，电感释放储存的能量。
3. 电感：电感是升压芯片的重要组成部分，其作用是储存和释放能量。
当开关元件导通时，电感储存输入电压的能量，当开关元件关断时，电感释放储存的能量到输出端。
4. 整流元件：升压芯片输出端通常连接一个整流元件，如二极管。
整流元件的作用是将电感释放的能量导向输出端，并防止电流逆流到电感。
5. 输出电压：升压芯片输出电压为Vo，通过控制开关元件导通和关断的时间比例来调节输出电压的大小。
升压芯片的工作原理基于一个重要的电力转换原理：电感储能和释放能量。
通过控制开关元件的导通和关断时间，升压芯片能够将较低的输入电压提升到较高的输出电压，以满足特定的电路需求。
锂电池升压芯片,IC电路图资料

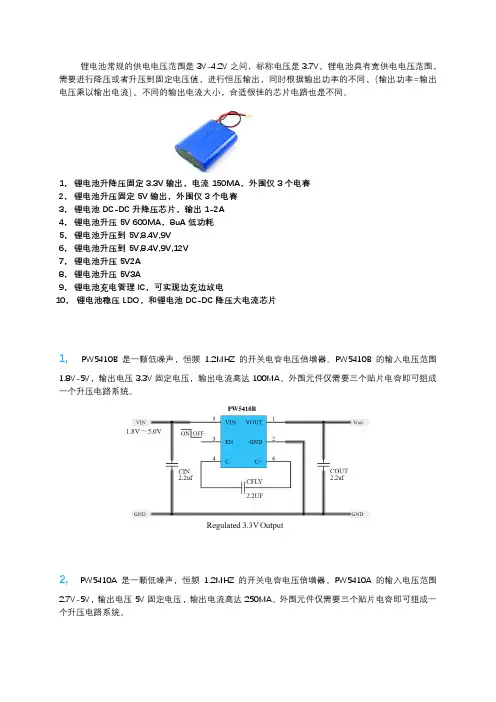

锂电池常规的供电电压范围是3V-4.2V之间，标称电压是3.7V。
锂电池具有宽供电电压范围，需要进行降压或者升压到固定电压值，进行恒压输出，同时根据输出功率的不同，（输出功率=输出电压乘以输出电流）。
不同的输出电流大小，合适很佳的芯片电路也是不同。
1，锂电池升降压固定3.3V输出，电流150MA，外围仅3个电容2，锂电池升压固定5V输出，外围仅3个电容3，锂电池DC-DC升降压芯片，输出1-2A4，锂电池升压5V 600MA，8uA低功耗5，锂电池升压到5V,8.4V,9V6，锂电池升压到5V,8.4V,9V,12V7，锂电池升压5V2A8，锂电池升压5V3A9，锂电池充电管理IC，可实现边充边放电10，锂电池稳压LDO，和锂电池DC-DC降压大电流芯片1,PW5410B是一颗低噪声，恒频1.2MHZ的开关电容电压倍增器。
PW5410B的输入电压范围1.8V-5V，输出电压3.3V固定电压，输出电流高达100MA。
外围元件仅需要三个贴片电容即可组成一个升压电路系统。
2, PW5410A是一颗低噪声，恒频1.2MHZ的开关电容电压倍增器。
PW5410A的输入电压范围2.7V-5V，输出电压5V固定电压，输出电流高达250MA。
外围元件仅需要三个贴片电容即可组成一个升压电路系统。
3, PW2224是一种高效率的单电感Buck-Boost变换器，可以为负载供电电流高达4A。
它提供降压和升压模式之间的自动转换。
PW2224工作频率为2.4MHz，也可与外部频率从2.2MHz同步到2.6MHz。
直流/直流变频器在轻负载下以脉冲跳频方式工作。
可以禁用省电模式，强制PW2224在FPWM模式下运行。
在关机。
PW2224采用TDFN3X4-14包装。
特征⚫ 2.8V~5.5V输入电压运行⚫可调输出电压从2.8V到5.5V⚫96%效率DC/DC变换器⚫VIN>3.6V时3.3V时的3A输出电流⚫Buck和Boost之间的自动转换模式⚫轻载时的脉冲跳跃模式效率⚫内部软启动⚫DC/DC转换器可设置为较低轻载静态电流⚫固定2.4MHz频率和可能同步⚫内置循环电流限制和过电压保护⚫内置热关机功能⚫电源良好功能⚫TDFN3X4-14包装（3mmx4mm）4, PW5100 是一款高效率、低功耗、低纹波、高工作频率的PFM 同步升压DC/DC 变换器。
升压芯片有哪些升压芯片原理升压芯片是如何升压的
升压芯片有哪些升压芯片原理升压芯片是如何升压的升压芯片是一种能将低电压转换成高电压的集成电路芯片。
它由多个电子元件组成，通过内部的开关电路和控制电路来实现电压的转换。
升压芯片的原理是利用开关电源的工作原理，将输入的低电压经过变换和控制，输出为高电压。
具体原理如下：1.输入电压充电阶段：当输入电压低于输出电压时，通过内部的电感和开关电路将输入电压储存在电感中。
在这个过程中，电感会充电并储存能量。
2.关断电感切换阶段：当输入电压达到一定阈值时，控制电路会切换开关，将储存在电感中的能量以瞬间的高电压形式传递给输出端。
3.输出滤波阶段：输出端通过输出滤波电路对高频脉冲进行滤波处理，将输出信号平滑化，得到稳定的升压输出。
升压芯片的升压过程可以分为三个阶段：充电阶段、切换阶段和滤波阶段。
在充电阶段，输入电压将电感充电，并储存能量。
在切换阶段，能量被转换为高电压，并通过开关电路传递给输出端。
在滤波阶段，滤波电路对高频脉冲进行滤波处理，得到稳定的输出电压。
升压芯片通常用于电池供电设备、光伏发电系统、LED照明等领域，可以将输入的低电压转换为需要的高电压。
通过控制芯片内部的开关和控制电路，可以实现高效率的电压转换，提供稳定的升压输出。
总结起来，升压芯片是一种能将低电压转换为高电压的集成电路芯片，通过内部的开关和控制电路，将输入电压进行变换和控制，输出为高电压。
其原理是利用开关电源的工作原理，在充电阶段将输入电压储存在电感中，在切换阶段将储存的能量以高电压形式传递给输出端，并通过滤波电路对输出信号进行平滑处理。
3.7v锂电池 升压5v 原理

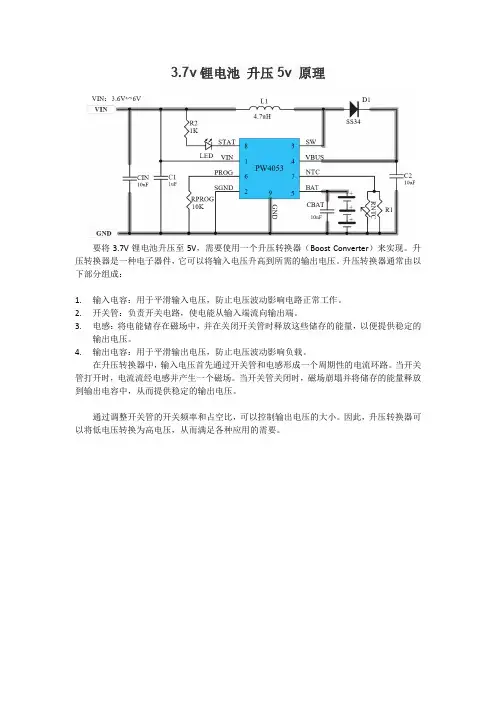

3.7v锂电池升压5v 原理
要将3.7V锂电池升压至5V，需要使用一个升压转换器（Boost Converter）来实现。
升压转换器是一种电子器件，它可以将输入电压升高到所需的输出电压。
升压转换器通常由以下部分组成：
1.输入电容：用于平滑输入电压，防止电压波动影响电路正常工作。
2.开关管：负责开关电路，使电能从输入端流向输出端。
3.电感：将电能储存在磁场中，并在关闭开关管时释放这些储存的能量，以便提供稳定的
输出电压。
4.输出电容：用于平滑输出电压，防止电压波动影响负载。
在升压转换器中，输入电压首先通过开关管和电感形成一个周期性的电流环路。
当开关管打开时，电流流经电感并产生一个磁场。
当开关管关闭时，磁场崩塌并将储存的能量释放到输出电容中，从而提供稳定的输出电压。
通过调整开关管的开关频率和占空比，可以控制输出电压的大小。
因此，升压转换器可以将低电压转换为高电压，从而满足各种应用的需要。
远翔科技锂电池升压5V2.1A同步整流升压IC—FP6716
远翔科技锂电池升压5V2.1A同步整流升压IC—FP6716“远翔科技锂电池升压5V2.1A同步整流升压IC—FP6716”参数说明加工定制：否种类：元素半导体特性：输入电压2.5-5.5V，输出电压5.2用途：移动电源、无线设备、手持式仪器锂电池升压型号：FP6716规格：FP6716商标：远翔科技包装：SOP8产量：988000“远翔科技锂电池升压5V2.1A同步整流升压IC—FP6716”详细介绍产品详细说明型号/规格FP6716品牌/商标天钰科技代理商FP6716是一个效率高，固定550KHz频率，current mode PWM升压DC-DC转换器。
FP6716低输入电压2.5V，FP6716的输出电压可通过外部电阻调整，最大可调输出电压5.25V。
FP6716除了升压转换器还内置了一个0.05Ω N沟道MOSFET开关和0.08Ω P沟道同步整流器，外部就不需要肖特基二极管，因此FP6716可以做到更好的高效率93%。
FP6716宽输入电压2.5V～5.5V，可调限流功能，短路保护，输出过压保护，软启动功能，温度保护，低静态电流。
FP6716封装形式：SOP8订货信息：代理商：深圳市百盛电子有限公司2.5V-5.5V无电感升压IC。
高效率同步升压IC。
异步升压IC。
4.2V充电IC，4.35V充电IC，锂电池保护IC，LDO稳压IC，单片机供电LDO。
MOS管，运放IC，LED驱动IC，功放IC2.5V升压5V1A，5V2A，5V2.1A，5V3A3.0V升压5V1A，5V2A，5V2.1A，5V3A3.3V升压5V1A，5V2A，5V2.1A，5V3A3.7V升压5V1A，5V2A，5V2.1A，5V3A4.2V升压5V1A，5V2A，5V2.1A，5V3A3.0VV升压5V,7V,9V,12V,24V3.3V升压5V,7V,9V,12V,24V3.3V升压5V,7V,9V,12V,24V4.2V升压5V,7V,9V,12V,24V5V升压9V，12V，24V7.4V升压9V，12V，24V升压IC1A以下，1A，2A，3A电流升压IC，咨询百盛电子。
锂电池升压9V,12V芯片,高效率-PL7512A
应用范围 ➢ 快充移动电源 ➢ 蓝牙音箱 ➢ 手持式产品 ➢ 充电器 ➢ 电子烟
PIN 脚功能
Name No. I/O
Description
LX
1 I 开关 MOS
LX
2 I 开关 M 提供内部电路与驱动 MOS
EN
4 I 开关控制，脚位不能空接
FB
5 I 反馈电压 1.2V
4
PULAN TECHNOLOGY CO., LIMITED
应用说明
电感平均电流(输入电流)
Vout × Iout(max) ILavg =
Vin × Eff
Vin 输入电压，Vout 输出电压，Iout(max)输出最大电流，Eff 转换效率
电感峰对峰值电流
ILpp
=
⎜⎝⎛
Vin Vout
⎟⎠⎞
L
=
⎜⎛ ⎝
Vin Vout
⎟⎞ 2 ⎠
⎜⎛ ⎝
Vout - Vin Fs × Iout(max)
⎟⎞⎜⎛ ⎠⎝
Eff r
⎟⎞ ⎠
电容与肖特基选用 MLCC 陶瓷电容选用 X5R,X7R 材质，不建议使用 Y5V 材质(內阻高，电容值随温度变化大)； 肖特基选用低导通电压，平均电流大于输入与电感峰值电流，耐压大于输出电压的 1.5 倍。
R4 8.2k
C4 47nF
C10 10pF
R1 100k
R2 11k
C5
C6
C8
22uF/16V/X5R 22uF/16V/X5R 22uF/16V/X5R
应用元件 ➢ C1,C2,C5,C6,C8：输入与输出稳压滤波电容。 ➢ C9：HVDD 滤波电容。 ➢ C3：HVDD 经过內部稳压管到 Vcc 产生 5V，此电压会提供內部电路与驱动 MOS，需要加 稳压电容。
锂电池同步升压ic
锂电池同步升压ic
锂电池同步升压IC是一种用于锂电池升压的芯片，可以将锂电池的电压升高到所需的电压。
下面以HT4183为例，为你介绍这种IC：
HT4183是一款5V输入，升压模式的充电管理IC，适用于三节串联锂电池。
其能自适应任意5V电源进行充电，并且有输入过压、欠压保护。
采用同步升压结构，内置MOSFET，外围元件简单。
通过调节外部电阻，可任意调节充电电流，最大支持0.8A。
具有多重保护功能，包括充电超时、芯片过热反馈调节、过温关断、输入过压、输入欠压、输出过流、输出过压、输出短路、NTC温度保护等。
异常时，可通过LED进行异常指示。
该产品采用SOP8L-PP 封装。
如果你想要了解更多关于锂电池同步升压IC的内容，可以再次向我提问。
3.7V降压3.3V芯片,5V降压3.3V的升降压IC
3.7V降压3.3V，5V降压3.3V降压IC，3A降压芯片，降压芯片和LDO，高效率稳压芯片，低功耗LDO和DC芯片，稳压固定3.3V芯片，升降压3.3V芯片，芯片选型说明，3.7V降压3.3V，5V降压3.3V可选择：1升降压芯片，2单降压芯片，3LDO稳压芯片。
1，升降压芯片：3.7V电压一般都是锂电池多，锂电池的标称电压是3.7V，锂电池满电电压是达到4.2V，一般带保护板的话，最低放电电压是3V，所以锂电池的输入电压是3V-4.2V直接。
如何将3V-4.2V的电压稳压成固定3.3V呢？里面包含了升压3V降压3.3V和降压3.3V-4.2V 降压3.3V.1-1：PW5410B，输入电压1.8V-5V之间，宽于并可满足3V-4.2V的输入电压。
PW5410是电荷升压芯片，外围仅3个电容，使用于200MA以下电流应用。
1-2：PW2228A和PW2224，输入电压1.8V-5V之间，宽于并可满足3V-4.2V的输入电压，可以调节输出电压2.8V-5V的范围之间。
PW2228A是1.5A最大规格，PW2224是3A最大规格。
2单降压芯片5V作为一个常见和常用的电压值，他并无固定在那个电池或者产品等。
5V输入，降至到 3.3V比较简单，不需要用到升降压芯片，选择也是很多。
如:PW2057,PW2051,WP2052,PW2053等等。
输入电压输出电压输出电流频率封装DC-DC降压产品PW2058 2.0V～6.0V 1V～5V 0.8A 1.5MHz SOT23-5PW2051 2.5V～5.5V 1V～5V 1.5A 1.5MHz SOT23-5PW2052 2.5V～5.5V 1V～5V 2.0A 1.0 MHz SOT23-5PW2053 2.5V～5.5V 1V～5V 3.0A 1.0 MHz SOT23-5PW2162 4.5V～16V 1V～15V 2A 600KHZ SOT23-6PW2163 4.5V～16V 1V～15V 3A 600KHZ SOT23-6PW2205 4.5V～20V 1V～15V 5A 340KHZ SOP8-EPPW2312 4.0V～30V 1V～28V 1.2A 1.4 MHz SOT23-6PW2330 4.5V～30V 1V～28V 3A 130KHz SOP8PW2431 4.5V～40V 1V～30V 3A 340KHz SOP8-EPPW2558 4.5V～55V 1.25V～30V 0.8A 1.2 MHz SOT23-6PW2608 5.5V～60V 1.5-30V 0.8A 0.3-1Mhz SOP8-EPPW2815 4.5V～80V 1.5V～30V 1.5A 400KHZ SOP8-EPPW2906 12V～90V 1.25V～20V 0.6A 150KHZ SOP8-EPPW2902 8V～90V 5V～30V 2A 140KHZ SOP8-EPPW2153 8V～140V 5V～30V 4A 140KHZ SOP8。
锂电池3.7V升压5V2A,2.4A芯片-PS7526
概述PS7526是一颗高效同步升压转换芯片，内部集成低阻抗功率Mos 。
输入3.6V ，输出电压5.0V ，输出电流2.4A 时效率可达90%。
具有短路保护功能，内部集成软启动电路，无需外部补偿电容，外部反馈网络。
PS7526为移动电源等高效升压应用领域提供了新的解决方案。
特点◼ 输入3.6V ，输出电压5.0V ，输出电流2.4A 时效率高达90% ◼ 工作频率500kHZ◼ 内部集成同步整流MOS ，无需外部整流二极管 ◼ 外部反馈网络，输出电压可调节 ◼ 恒流短路保护模式 ◼ 电流模式，响应速度快 ◼内部过流保护功能应用◼ 锂电池供电 ◼ 智能手机◼ 平板电脑等智能充电领域典型应用电路深圳市百盛新纪元半导体PS7526 IC代理，技术支持引脚定义SOP8-EP效率图引脚描述VINFunctional Block DiagramAbsolute Maximum RatingsRecommended Operating ConditionsElectrical Characteristics（Vout=5.0V，VIN=3.6V，L=2.2μH，Cin=47μF，Cout=47μF；Tj=25℃ unless otherwise specified）功能描述：PS7526是一颗电流模式高效同步升压转换芯片。
采用固定频率500kHZ,脉冲宽度调节控制模式调节输出电压。
内置高边功率Mos 导通电阻低至42mΩ，低边功率Mos 导通电阻低至39mΩ。
为用户在锂电池供电，5V 输出领域提供高效解决方案。
软启动电路：PS7526内部集成软启动功能和恒流启动模式，当输出电压低于输入电压时限制高边功率Mos 电流，缓慢对输出电容充电限制输出电压过冲。
当输出电压高于输入电压时，采用软启动模式，限制占空比使输出电压在可控范围内，防止输出电压过高，损坏芯片。
短路保护：当输出电压低于输入电压的80%时，进入短路保护状态，限制高边功率Mos 输出电流。
锂电池升压芯片1.5—3.7升5v
MCC6288概述MCC6288系列产品是一种高效率、低纹波、工作频率高的PFM升压DC-DC变换器。
MCC6288系列产品仅需要四个元器,就可完成将低输入的电池电压变换升压到所需的工作电压，非常适合于便携式1～4 节普通电池应 用的场合。
电路采用了高性能、低功耗的参考电压电路结构，同时在生产中引入修正技术，保证了输出电压的高输出精度及低温度漂移。
MCC6288可提供SOT-23-3, SOT-23-5, SOT-89封装形式,SOT23-5封装内置EN使能端，可控制变换器的工作状态，可使它处于关断省电状态，功耗降至最小。
特性¾最高工作频率:300KHz¾输出电压:2.0V～5.0V（步进0.1V）¾低起动电压：0.8V(1mA)¾输出精度:优于±2.5%¾最高效率:87%¾输出电流：大于300mA（Vi=2.5V，Vo=3.3V）¾低纹波，低噪声应用范围1～3个干电池的电子设备,如：电子词典、数码相机、LED手电筒、LED灯、血压计、MP3、遥控玩具、无线耳机、无线鼠标键盘、医疗器械、防丢器、汽车防盗器、充电器、VCR、PDA 等手持电子设备PFM 升压 DC-DC变换器典型应用电路图MCC6288MCC6288方框图管脚定义封装型式和管脚号符号SOT-23-3SOT-23-5SOT-89说明LX 2 5 3 开关脚 VOUT 3 2 2 输出电压 EN - 1 - 使能端 GND 1 4 1 地 EXT3空最大额定参数值参数符号说明典型值单位Vmax 供给U OUT和V LX端的最大电压值 8 V 电压Vmin-max 在EN端的电压范围 -0.3-VOUT+0.3V 电流 ILXmax LX端最大电流 1000 mA Psot-23-3 SOT-23-3封装最大电流功耗 0.25 WPsot-23-5 SOT-23-5封装最大电源功耗 0.25 W 电源功耗Psot-89 SOT-89封装最大电源功耗 0.5 WTmin-max 工作温度范围 -20-85 o C 温度Tstorage 存储温度范围 -40-165 o C ESD VESD 人体静电耐压值 2000 V电气特性参数符号测试条件最小值典型值最大值单位输出电压精度 △VOUT -2.5 2.5 %最大输入电压VINMAX0.7 VOUT V起动电压VSTART ILOAD=1mA, VIN:0→2V 1.2V保持电压VHOLD ILOAD=1mA, VIN:2→0V 0.9 V最大振荡频率FMAX200 300 350 KHz振荡信号占空比DCOSC75 80 85 %效率η8488% 限流I LIMIT 6008001000mAVIN=1.8V VOUT=3.0V 11.8 uA无负载状态下输入电流IIN0VIN=1.8V VOUT=5.0V 7 uA待机（省电）状态输入电流IINQ No load, EN=“low” 1 uAEN “高”电压值 0.4*VOUT VEN “低”电压值0.2V EN “高” 输入电流0.1uA EN “低” 输入电流-0.1 uA应用指引MCC6288是一款BOOST 结构、电压型PFM控制模式的DC-DC转换电路。
锂电池升压到24v 的方法
锂电池升压到24v 的方法
将锂电池升压到24V的方法有多种，以下是其中一些常见的方法：
1. DC-DC升压转换器，使用专门设计的DC-DC升压转换器可以将锂电池的低电压升压到24V。
这种转换器通常包括输入和输出端子，通过调节转换器的参数如电压和电流，可以实现将锂电池的输出电压升压到所需的24V。
2. 串联连接电池，通过将多个锂电池串联连接，可以将它们的电压叠加，从而实现升压到24V。
例如，如果每个锂电池的电压为6V，那么将4个锂电池串联连接就可以将总电压升压到24V。
3. 使用升压变压器，升压变压器可以将输入电压升压到所需的输出电压。
通过选择合适的变压器参数，可以将锂电池的输出电压升压到24V。
4. 电路设计，可以设计一个自定义的电路来实现锂电池升压到24V的功能。
这通常涉及选择合适的电容、电感和半导体器件，并设计相应的控制电路来实现升压功能。
无论采用哪种方法，都需要注意电路设计的安全性、稳定性和效率，以确保升压过程不会损坏锂电池或其他设备，并且能够稳定可靠地提供24V的输出电压。
另外，也需要考虑充电和放电管理，以确保锂电池的安全使用和长寿命。
锂电池3.7V升压5V2A,5V2.4A升压芯片-PS7526
FAE工程技术支持
概述
CO.,LTD
PS7526
高效 DC-DC 同步整流升压转换器
PS7526 是一颗高效同步升压转换芯片，内部集成低阻抗功率 Mos。输入 3.6V，输出电压 5.0V， 输出电流 2.4A 时效率可达 90%。具有短路保护功能，内部集成软启动电路，无需外部补偿电 容，外部反馈网络。PS7526 为移动电源等高效升压应用领域提供了新的解决方案。
引脚定义
PS7526
高效 DC-DC 同步整流升压转换器VINLeabharlann 效率图SOP8-EP
100%
95%
90%
85%
80%
75%
0.5
1
1.5
2
2.4
Io
3V 3.6V 4.2V
引脚描述
NO. Pin Name
Pin Function Description
1
SW
Converter Switch Pin. Connect inductor here.
电压的影响
PS7526v2.1
PULAN
9/4/2012
8
VOUT Converter Output and IC Supply Voltage
PS7526v2.1
PULAN
9/4/2012
P U LAN TE CH N OLOG Y CO.,LTD
PS7526
高效 DC-DC 同步整流升压转换器
Layout 注意事项：
1. 大电流路径（输入、GND、SW）铺铜需要尽可能短、宽，直接相连 2. 铺铜 SW 路径时，路径需要短、宽以减小 EMI 3. 输入电容尽量靠近芯片的 VIN 端使芯片的输入端，减小输入纹波,C1,C2 选择贴片电容 4. 输出反馈电阻 R1、R2 直接连接到 FB 端，R2 尽可能连接到输出点，减小铺铜电阻对输出
3.3v锂电池升压使用电路
3.3v锂电池升压使用电路3.3V锂电池升压使用电路有多种设计方案，下面我将从多个角度对其进行全面的回答。
首先，升压电路的设计目的是将低电压的输入信号（如3.3V锂电池）提升到更高的电压水平。
常见的升压电路有Boost升压电路和Flyback升压电路两种。
Boost升压电路是一种非隔离式升压电路，其基本原理是通过一个开关元件（如MOSFET）控制电感储能和释放，从而提供输出电压的升压功能。
Boost升压电路的特点是简单、效率高，适用于输出电流较小的应用场景。
常见的Boost芯片有TPS61070、TPS61220等。
Flyback升压电路是一种隔离式升压电路，其基本原理是通过变压器的储能和释放来实现电压升压。
Flyback升压电路的特点是具有电气隔离性，适用于输出电流较大、对电气隔离性要求较高的应用场景。
常见的Flyback芯片有LT3757、LT3758等。
除了Boost和Flyback升压电路，还有其他一些升压电路的设计方案。
例如，电荷泵升压电路利用电容的充放电原理实现电压升高，适用于输出电流较小的应用场景。
另外，多级升压电路可以通过级联多个升压电路来实现更高的输出电压。
在选择升压电路时，需要考虑以下几个因素，输入电压范围、输出电压需求、输出电流需求、转换效率、成本和尺寸等。
不同的应用场景可能对这些因素有不同的要求，因此需要根据具体的需求进行选择。
总结起来，3.3V锂电池升压使用电路有多种设计方案，包括Boost升压电路、Flyback升压电路、电荷泵升压电路和多级升压电路等。
在选择电路时，需要考虑输入输出电压、电流需求、转换效率、成本和尺寸等因素。
希望以上回答能够对你有所帮助。
升压芯片原理
升压芯片原理
升压芯片是一种电子设备，通过改变电路的输入和输出电压之间的转换关系，将低电压电源升高到更高的电压水平。
其原理基于电感储能和开关控制技术。
升压芯片通常由以下组件构成：
1. 输入电源：提供低电压的直流电源作为输入信号。
2. 电感：电感是升压芯片关键的储能元件。
当输入电流通过电感时，通过电感的磁场储存了一部分电能。
3. 开关元件：升压芯片通常采用MOSFET等高频开关管作为
开关元件。
开关元件控制电感的通断，调节电路中的电流路径。
4. 输出电容：输出电容用于存储和平滑输出电压，避免电压的波动和噪音。
升压芯片的工作原理如下：
1. 当输入电压施加在电路中时，开关元件控制电感的通断循环。
当开关通断时，电感的磁场会储存电能。
2. 假设电压调节比例为1:n，即将输入电压升压n倍。
在开关
断开的瞬间，电感上的储存的电能将被释放，然后传递到输出电容。
输出电容通过电压的累积，将输出电压升高到所需的水平。
3. 当输出电压达到设定值时，反馈电路将检测到该电压，并通过控制电路关闭开关元件，从而停止储能和升压过程。
升压芯片的优点包括高效率、节省空间和成本，适用于各种电子设备中需要提供稳定高电压的场景。
通过合理设计电感和开关元件，可以实现更高的升压倍数和更稳定的输出电压。
电池升压芯片
电池升压芯片电池升压芯片是一种用于提供干电池和锂电池升压输出的集成电路。
由于干电池和锂电池的输出电压较低，而很多电子设备都需要较高电压供电，因此需要使用电池升压芯片将电池的输出电压提升到所需的电压水平。
电池升压芯片通常由开关电源和升压电路组成。
开关电源用于将电池的直流电压转换为高频交流电压，然后通过升压电路进行电压升压。
电池升压芯片的主要功能是将电池的低电压升压到所需的电压水平，并保持输出的稳定性。
电池升压芯片有很多应用，在各种电子设备中广泛使用。
例如，移动电子设备如手机、平板电脑和便携式音频设备都需要高电压供电，因此需要使用电池升压芯片将电池的输出电压提升到所需的电压水平。
此外，还有一些特殊应用，如无线传感器网络、电动汽车和太阳能充电系统等也需要使用电池升压芯片。
电池升压芯片的工作原理主要包括以下几个步骤：首先，开关电源将电池的直流电压转换为高频交流电压。
然后，这个高频交流电压通过升压电路进行电压升压。
升压电路通常由电感、电容和开关管等元器件组成，通过调整这些元器件的参数可以实现不同的升压倍数。
最后，经过电压升压后的电流通过一些滤波和稳压电路，最终得到稳定的升压输出电压。
电池升压芯片具有很多优点。
首先，它可以将电池的低电压升压到所需的电压水平，满足电子设备的供电需求。
其次，电池升压芯片采用了高效的升压技术，可以最大限度地提高能源利用效率，延长电池的使用寿命。
此外，电池升压芯片还具有小体积、低功耗等优点，使其在小型便携设备中具有广泛的应用前景。
然而，电池升压芯片也存在一些问题。
首先，电池升压芯片的升压倍数有限，通常在几倍到几十倍之间，不能满足一些特殊应用的需求。
其次，电池升压芯片的输出电压稳定性不够高，在一些对电压要求较高的应用中可能会出现问题。
此外，电池升压芯片的价格较高，对于一些成本敏感的应用来说可能不太适用。
综上所述，电池升压芯片是一种用于提供干电池和锂电池升压输出的集成电路。
它通过开关电源和升压电路将电池的低电压升压到所需的电压水平，并保持输出的稳定性。
锂离子电池 级联升压
锂离子电池级联升压锂离子电池是一种常见的可充电电池，具有高能量密度、长寿命、轻巧等优点，在现代电子产品、电动车辆等领域得到广泛应用。
然而，锂离子电池的电压输出一般较低，无法满足某些应用的需求，因此需要级联升压来提供更高的电压输出。
级联升压是一种通过多个电池串联的方式来增加电压的方法。
在锂离子电池中，常见的级联升压方式是将多个电池以串联的方式连接在一起。
通过这种方式，每个电池的电压可以得到累加，从而获得更高的总电压输出。
在级联升压中，需要注意的是各个电池之间的电压平衡。
由于电池的特性和使用环境的差异，不同电池之间的电压可能存在一定的差异，这就需要使用电压平衡器来进行调整。
电压平衡器可以通过监测每个电池的电压，并根据需要进行充放电调整，使得各个电池的电压保持在一个合理的范围内，确保整个电池组的性能和安全性。
除了电压平衡外，级联升压还需要考虑电流均衡。
由于不同电池之间的内阻和容量差异，电流可能会在电池之间分布不均，导致某些电池负荷过重，影响电池寿命和整体性能。
因此，需要采取一些措施，如使用电流均衡器或合理设计电路，来保证电流在各个电池之间的均衡分配。
在实际应用中，级联升压的方式可以根据需求进行灵活选择。
例如，在电动车辆中，通常会采用大容量的锂离子电池组，通过串联多个电池单元来提供所需的高电压输出。
而在便携式电子产品中，由于体积和重量的限制，往往会采用较小容量的锂离子电池，并通过多个电池组并联的方式来提供所需的高电流输出。
除了提供高电压输出外，级联升压还可以提高锂离子电池的能量密度。
通过将多个电池以串联方式连接，可以减少电池之间的连接电阻，提高电池组的整体能量输出效率。
这对于一些对能量密度要求较高的应用来说，具有重要意义。
锂离子电池级联升压是一种常见的提高电压输出的方法。
通过多个电池串联，可以获得更高的电压输出，并通过电压平衡和电流均衡等措施来保证电池组的性能和安全性。
在实际应用中，级联升压可以根据需求进行灵活选择，以满足不同应用的需求。
锂离子电池 级联升压
锂离子电池级联升压锂离子电池是一种常见的可充电电池，广泛应用于手机、笔记本电脑、电动汽车等领域。
然而，锂离子电池的输出电压通常为3.7V左右，无法满足某些设备的工作电压要求。
为了解决这个问题，人们采用了级联升压的方式来提供更高的输出电压。
级联升压是指将多个锂离子电池串联在一起，以提供更高的电压输出。
这种方式可以通过增加电池的数量来实现，每个电池的电压都是3.7V，串联后就可以得到更高的电压。
例如，如果将三个锂离子电池串联在一起，就可以得到11.1V的电压输出。
采用级联升压的优点是能够提供更高的输出电压，满足某些设备的需求。
同时，由于锂离子电池具有高能量密度、长寿命和低自放电等优点，级联升压后的电池组仍然具有这些特性。
然而，级联升压也存在一些问题。
首先，增加电池的数量会增加电池组的体积和重量，这对于一些轻便设备来说可能不太适合。
其次，由于电池之间存在不一致性，比如容量不同或内阻不同，这可能导致电池之间的负载不平衡，从而影响整个电池组的性能和寿命。
为了解决这些问题，人们在设计锂离子电池组时通常会考虑使用电池管理系统（BMS）来监测和均衡电池之间的状态。
BMS可以监测每个电池的电压、温度和电流等参数，并根据需要进行均衡充放电，以确保电池组的性能和寿命。
除了级联升压外，还有其他方式可以提供更高的输出电压。
例如，可以采用直流-直流（DC-DC）升压转换器来将低电压转换为高电压。
这种方式具有高效率、体积小和重量轻的特点，适用于一些对体积和重量要求较高的设备。
级联升压是一种常见的解决锂离子电池输出电压不足的方式。
它可以提供更高的输出电压，满足某些设备的需求。
然而，在应用级联升压时需要考虑电池之间的负载均衡和电池管理系统的设计，以确保电池组的性能和寿命。
此外，还可以考虑其他方式来提供更高的输出电压，以满足不同设备的需求。
电池低功率升压芯片
电池低功率升压芯片电池低功率升压芯片是一种电子元件，用于将低电压的直流电能转换为高电压的直流电能。
它在许多电子设备中发挥着重要作用，特别是在需要提供较高电压的场景下，如移动通信设备、传感器、无线电频率调谐器等。
本文将从原理、应用和未来发展等方面介绍电池低功率升压芯片。
一、原理电池低功率升压芯片的工作原理与变压器类似，通过电感耦合将低电压的直流电能转换为高电压。
其基本原理是利用电感的自感现象，通过变化电流来改变磁场，从而在另一个线圈中感应出电压。
电池低功率升压芯片通常由多级电压倍增电路组成，通过多级电感和开关管实现电流的快速开关，从而实现电压的倍增。
二、应用1. 移动通信设备：在移动通信设备中，电池低功率升压芯片被广泛应用于射频（Radio Frequency）模块。
由于射频模块需要较高的工作电压，而电池供电的电压较低，因此需要升压芯片将电池输出的低电压升至射频模块所需的高电压水平。
2. 传感器：许多传感器在工作时需要较高的电压来提供足够的电能供给。
电池低功率升压芯片的应用可以满足传感器的供电需求，使其能够正常运行。
3. 无线电频率调谐器：无线电频率调谐器用于接收和调谐无线电信号。
在无线电频率调谐器中，电池低功率升压芯片可以将低电压的电池输出电压升至无线电频率调谐器所需的高电压水平，以保证其正常工作。
三、未来发展随着移动通信技术和物联网的快速发展，对电池低功率升压芯片的需求也越来越大。
未来，电池低功率升压芯片有望在以下几个方面得到进一步发展：1. 提高效率：目前电池低功率升压芯片的转换效率已经相对较高，但仍有提升空间。
提高转换效率可以减少能量损耗，延长电池使用时间。
2. 小型化：随着电子设备的越来越小型化，对电池低功率升压芯片的体积要求也越来越高。
未来的发展方向之一是将电池低功率升压芯片做得更小巧，以适应更多种类的电子设备。
3. 多功能性：随着电子设备功能的不断增加，对电池低功率升压芯片的功能要求也在提高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MCC6288
概述
MCC6288系列产品是一种高效率、低纹波、工作频率高的PFM升压DC-DC变换器。
MCC6288系列产品仅需要四个元器,就可完成将低输入的电池电压变换升压到所需的工作电压，非常适合于便携式1～4 节普通电池应 用的场合。
电路采用了高性能、低功耗的参考电压电路结构，同时在生产中引入修正技术，保证了输出电压的高输出精度及低温度漂移。
MCC6288可提供SOT-23-3, SOT-23-5, SOT-89封装形式,SOT23-5封装内置EN使能端，可控制变换器的工作状态，可使它处于关断省电状态，功耗降至最小。
特性
¾最高工作频率:300KHz
¾输出电压:2.0V～5.0V（步进0.1V）
¾低起动电压：0.8V(1mA)
¾输出精度:优于±2.5%
¾最高效率:87%
¾输出电流：大于300mA（Vi=2.5V，Vo=3.3V）¾低纹波，低噪声
应用范围
1～3个干电池的电子设备,如：电子词典、数码相机、LED手电筒、LED灯、血压计、MP3、遥控玩具、无线耳机、无线鼠标键盘、医疗器械、防丢器、汽车防盗器、充电器、VCR、PDA 等手持电子设备
PFM 升压 DC-DC变换器
典型应用电路图
MCC6288
MCC6288
方框图
管脚定义
封装型式和管脚号
符号
SOT-23-3
SOT-23-5
SOT-89
说明
LX 2 5 3 开关脚 VOUT 3 2 2 输出电压 EN - 1 - 使能端 GND 1 4 1 地 EXT
3
空
最大额定参数值
参数符号说明典型值单位Vmax 供给U OUT和V LX端的最大电压值 8 V 电压
Vmin-max 在EN端的电压范围 -0.3-VOUT+0.3V 电流 ILXmax LX端最大电流 1000 mA Psot-23-3 SOT-23-3封装最大电流功耗 0.25 W
Psot-23-5 SOT-23-5封装最大电源功耗 0.25 W 电源功耗
Psot-89 SOT-89封装最大电源功耗 0.5 W
Tmin-max 工作温度范围 -20-85 o C 温度
Tstorage 存储温度范围 -40-165 o C ESD VESD 人体静电耐压值 2000 V
电气特性
参数符号测试条件最小值典型值最大值单位输出电压精度 △VOUT -2.5 2.5 %
最大输入电压VIN
MAX
0.7 VOUT V
起动电压V
START ILOAD=1mA, VIN:0→
2V 1.2
V
保持电压V
HOLD ILOAD=1mA, VIN:2→
0V 0.9 V
最大振荡频率F
MAX
200 300 350 KHz
振荡信号占空比DC
OSC
75 80 85 %
效率η84
88
% 限流I LIMIT 600
800
1000
mA
VIN=1.8V VOUT=3.0V 11.8 uA
无负载状态下输入电流IIN0
VIN=1.8V VOUT=5.0V 7 uA
待机（省电）状态输入电流IINQ No load, EN=“low” 1 uA
EN “高”电压值 0.4*VOUT V
EN “低”电压值0.2
V EN “高” 输入电流0.1
uA EN “低” 输入电流-0.1 uA
应用指引
MCC6288是一款BOOST 结构、电压型PFM控制模式的DC-DC转换电路。
芯片内部包括输出
电压反馈和修正网络、启动电路、震荡电路、参考电压电路、PFM 控制电路、过流保护电路以及功率管。
MCC6288所需的外部元器件非常少，只需要一个电感、一个肖特基二极管和输入输出电容就可以提供2.5V~6.0V 的稳定的低噪声输出电压。
PFM控制电路是MCC6288的核心，该模块根据其他模块传递的输入电压信号、负载信号和电流信号来控制功率管的开关，从而达到控制电路恒压输出的作用。
在PFM控制系统中，固定震荡频率和脉宽，稳定的输出电压是根据输入-输出电压比例以及负载情况通过削脉冲来调节在单位时间内功率管导通时间来实现。
震荡电路提供基准震荡频率和固定的脉宽。
参考电压电路提供稳定的参考电平。
并且由于采用内部的修正技术，保证了输出电压精度达到±2.5%，同时由于参考电压经过精心的温度补偿设计考虑，使得芯片的输出电压的温度漂移系数小于100ppm/℃。
高增益的误差放大器保证了在不同输入电压和不同负载电流情况下稳定的输出电压。
为了减小输出电压的纹波和噪声，误差放大器采用施密特比较器结构，同时具备很快的响应速度。
BOOST结构DC-DC转换器的功率损耗主要是由于电感的寄生串联电阻、肖特基二极管的正向导通压降、功率管的导通电阻以及控制功率管信号的驱动能力这四个方面，当然芯片本身消耗的静态功耗在低负载的情况下也会影响转换效率。
为了获得较高的转换效率，除了用户选择合适的电感、肖特基二极管和电容外，芯片内部的功率管导通电阻也非常小。
功率管有驱动能力很强的驱动电路驱动，保证功率管开关时的上升沿和下降沿很陡，大大减小了开关状态时的功率损耗。
外围元器件选择
如上所述，电感、肖特基二极管会很大程度地影响转换效率，电容和电感会影响输出的纹波。
选择合适的电感、电容、肖特基二极管可以获得高转换效率、低纹波、低噪声。
在讨论之前，定义
（1）电感选择
电感值有以下几个方面需要考虑：
首先是需要保证能够使得BOOST DC-DC在连续电流模式能够正常工作需要的最小电感值Lmin，
该公式是在连续电流模式，忽略其他诸如寄生电阻、二极管的导通压降的情况下推导出的，实际的值还要大一些。
如果电感小于Lmin，电感会发生磁饱和，造成DC-DC 电路的效率大大下降，甚至不能正常输出稳定电压。
其次，考虑到通过电
感的电流纹波问题，同样在连续电流模式下忽略寄生参数，
当L 过小时，会造成电感上的电流纹波过大，造成通过电感、肖特基二极管和芯片中的功率管的最大电流过大。
由于功率管的不是理想的，所以在特别大的电流时在功率管上的功率损耗会加大，导致整个DC-DC 电路的转换效率降低。
第三，一般来说，不考虑效率问题，小电感可以带动的负载能力强于大电感。
但是由于在相同负载条件下，大电感的电流纹波和最大的电流值小，所以大电感可以使得电路在更低的输入电压下启动。
（以上均是在相同的寄生电阻条件下推导出的结论）QX2303的工作频率高达300KHz，目的是为了能够减小外部的电感尺寸，QX2303只需要4.7uH以上的电感就可以保证正常工作，但是输出端如果需要输出大电流负载（例如：输出电流大于50mA），为了提高工作效率，建议使用较大电感。
同时，在大负载下，电感上的串联电阻会极大地影响转换效率，假设电感上的电阻为rL，负载电阻Rload，那么在电感上的功率损耗大致如下式计算：
例如当输入1.5V，输出3.0V，负载20Ω（150mA），rL=0.5Ω，效率损失10%。
综合考虑，建议使用47uH、<0.5Ω的电感。
如果需要提高大负载效率，需要使用更大电感值、更小寄生电阻值的电感。
（2）输出电容选择
不考虑电容的等效串联电阻（ESR），输出电压的纹波为：
所以为了减小输出的纹波，需要比较大的输出电容值。
但是输出电容过大，就会使得系统的反应时间过慢,成本也会加大。
所以建议使用22uF电容，如果需要更小的纹波，则需要更大的电容。
如果负载较小（10mA 左右），可以使用较小电容。
当考虑电容的ESR 时，输出纹波就会增加：
当大负载的时候，由于ESR 造成的纹波将成为最主要的因素，可能会大大超过100mV。
同时，ESR又会增加效率损耗，降低转换效率。
所以建议使用ESR 低的钽电容，或者多个电容并联使用。
（3）二极管有选择
用于整流的二极管对DC-DC的效率影响很大，虽然普通的二极管也能够使得DC-DC 电路工作正常，但是会降低5~10%的效率，所以建议使用正向导通电压低、反应时间快的肖特基二极管，例如1N5817、1N5819、1N5822 等。
（4）输入电容
电源稳定，即使没有输入滤波电容，DC-DC 电路也可以输出低纹波、低噪声的电流电压。
但是当电源离DC-DC 电路较远，建议在DC-DC 的输入端加上10uF 以上的滤波电容，用于减小输出的噪声。
典型特性曲线
外型尺寸和封装信息
包装尺寸
SOT-23包装
封装类型包装单位每卷数量
SOT23 带/卷3000PCS
SOT23-5包装
封装类型包装单位每卷数量
SOT23-5 带/卷3000PCS
SOT-89包装
封装类型包装单位每卷数量
SOT-89 带/卷1000PCS。
