佳乐科仪变频器JR7000说明书

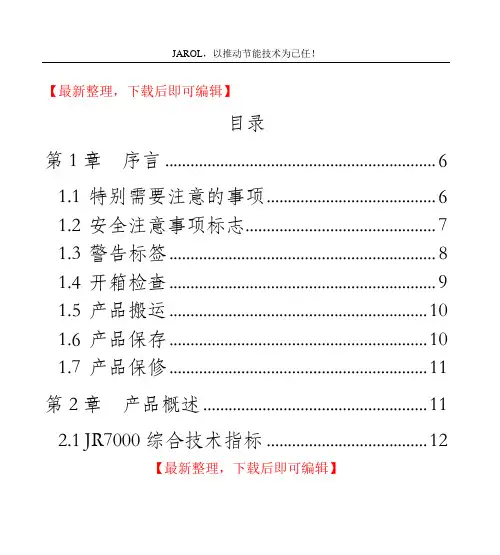

目录
第1章序言 ............................... 错误!未定义书签。

特别需要注意的事项....................... 错误!未定义书签。

安全注意事项标志......................... 错误!未定义书签。

警告标签................................. 错误!未定义书签。

开箱检查................................. 错误!未定义书签。

产品搬运................................. 错误!未定义书签。

产品保存................................. 错误!未定义书签。

产品保修................................. 错误!未定义书签。

第2章产品概述 ........................... 错误!未定义书签。

JR7000综合技术指标....................... 错误!未定义书签。

输入输出特性........................... 错误!未定义书签。

外围接口特性........................... 错误!未定义书签。

技术性能特性........................... 错误!未定义书签。

功能特性............................... 错误!未定义书签。

变频器铭牌说明........................... 错误!未定义书签。

变频器系列型号........................... 错误!未定义书签。

变频器各部件名称说明..................... 错误!未定义书签。

第3章安装 ............................... 错误!未定义书签。

安装环境................................. 错误!未定义书签。

安装方向与空间........................... 错误!未定义书签。

多台变频器安装........................... 错误!未定义书签。

变频器外形尺寸........................... 错误!未定义书签。

第4章配线............................... 错误!未定义书签。

外围设备的连线图......................... 错误!未定义书签。

主回路接线端子图.................... 错误!未定义书签。

主板控制端子............................. 错误!未定义书签。

控制端子说明............................. 错误!未定义书签。

主回路端子功能........................... 错误!未定义书签。

标准连接图............................... 错误!未定义书签。

主回路的连接............................. 错误!未定义书签。

主回路电源侧的连接..................... 错误!未定义书签。

主回路变频器侧的连接................... 错误!未定义书签。

主回路电机侧的连接..................... 错误!未定义书签。

接地线的连接........................... 错误!未定义书签。

控制回路的连接........................... 错误!未定义书签。

注意事项............................... 错误!未定义书签。

控制板跳线意义......................... 错误!未定义书签。

第5章操作面板及操作方法.................. 错误!未定义书签。

操作面板说明............................. 错误!未定义书签。

面板示意图............................. 错误!未定义书签。

指示灯说明.............................. 错误!未定义书签。

操作流程................................. 错误!未定义书签。

试运行................................... 错误!未定义书签。

运行前检查和准备....................... 错误!未定义书签。

简单试运行............................. 错误!未定义书签。

第6章详细功能说明 ........................ 错误!未定义书签。

主要功能参数............................. 错误!未定义书签。

第7章 MODBUS通讯协议...................... 错误!未定义书签。

第8章故障对策 ............................ 错误!未定义书签。

变频器故障诊断和纠正措施................. 错误!未定义书签。

电动机故障和纠正措施..................... 错误!未定义书签。

第9章保养与维护 .......................... 错误!未定义书签。

基本维护和检查方法....................... 错误!未定义书签。

定期检查项目............................. 错误!未定义书签。

变频器易损件更换......................... 错误!未定义书签。

变频器的保修............................. 错误!未定义书签。

第10章功能参数简表 ....................... 错误!未定义书签。

附录一简单应用举例 ........................ 错误!未定义书签。

第1章序言
非常感谢您使用JR7000 系列通用变频器！
特别需要注意的事项
1、在安装本变频器时，请用规定的螺丝固定安装在金属板上！
2、实施接线前，务必切断电源！
3、变频器内部的电子元件对静电敏感，因此不可将异物置入变频器内部或用手触摸主电路板及元件！
4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路及零件，以防电击！
5、变频器调速接地端子务必正确可靠接地！
6、绝不可将变频器输出端子接到电源！
7、在长时间不使用时，请务必切断电源！
8、不能把零线（中性线）接到N(-)上!
安全注意事项标志
标志标志意义标志说明
危险
指出潜在的危险情况，如果不避免，可能会
导致人身伤亡！
警告指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。

这也可用来对不安全操作进行警戒！
警告标记贴在变频器的前盖上。

使用变频器时要遵守这些指导。

如下图所示：
图1－1 警告标签
开箱检查
1、确认变频器在运输过程中无任何损坏(机体上的损坏或缺口)。

2、确认包装箱中有无说明书和保修卡。

3、检查变频器铭牌并确认是否是您所订购的产品。

4、如果您订购了变频器的选配件，请先确认您收到的选配件是否是您所
需要的。

5、如有任何疑问，请致电当地经销商。

产品搬运
搬运时，请务必抓住机体底板，如果挪动变频器时仅仅抓住面板或其他非金属部位，则可能造成跌落或破损事故。

带包装多台叠放时，不能多于包装箱上标明的可叠放台数，否则可能损坏设备。

产品保存
如果设备在调试之前要存放一段时间，请检查存入地点的环境状态。

变频器应存放在空气流通，周围介质温度在-25℃到+55℃范围内，空气最大相对湿度不超过90％，及无腐蚀性的气体、液体、无污垢的仓库中。

产品保修
JR7000系列变频器的保修期为18个月，保修期从购买本产品之日算起。

厂商只对因产品设计和生产过程中出现的不当所造成的质量问题负责，对于本产品在运输或开箱过程中造成的人为损坏不承担责任，对于不正确的安装使用，如温度，灰尘，腐蚀等不符合规定的工作条件以及过载运行等造成的损坏，厂商不负责任。

第2章产品概述
JR7000综合技术指标
2.1.1 输入输出特性
输入电压范围：380/220V±15%
输入频率范围：47～63HZ
输出电压范围：0～额定输入电压
输出频率范围：0～400HZ
2.1.2 外围接口特性
可编程数字输入：6路输入
可编程模拟量输入：FV：0～10V输入，FI：0～20mA 输入
开路集电极输出：1路输出以下)，2路输出（以上）
继电器输出：1路输出（以下），2路输出（以上）
模拟量输出：1路输出，0～10V
2.1.3 技术性能特性
控制方式：SPWM
过载能力：150%额定电流 60s；180%额定电流 10s
起动转矩：150%
载波频率：～
V/F曲线：可任意设定V/F曲线
加减速控制：4段加减速时间任意选择
2.1.4 功能特性
频率设定方式：数字设定、模拟设定、串行通讯设定、多段速、PID设定PID控制功能
多段速控制功能：8段速控制
内置PLC功能：外控多段速，内控多段速
转速追踪再起动功能：实现对旋转中的电机的无冲击平滑起动
自动电压调整功能：当电网电压变化时，能自动保持输出电压恒定
提供20多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能
变频器铭牌说明
1.系列定义:代表不同的系列，目前有JR7系列、JR8系列、JR9系列
2.材质定义:0代表模块、1代表单管
3.机型定义;0无意义(功率后面跟随G,代表通用机,P代表风机水泵型)、1代表木工专用机
4.暂不定义
5.功率大小定义:数字表示功率大小,从不等,G代表通用机P代表风机水泵型
6.相数定义:三相380V用4表示、单相220V用S2表示、三相220V用2表示、三相220V和单相220V合一用S4表示
7.外壳型号定义:根据此款机型所用外壳型号而定.
变频器系列型号
变频器各部件名称说明1、塑料外壳各部件
图2－2 塑料外壳各部件名称2、塑料外壳各部件
图2－3 塑料外壳各部件名称
图2－4 ～185KW（铁壳）变频器各部件名称
图2-5 220KW以上变频器各部件名称
第3章安装
安装环境
1、使用环境为-10℃～50℃，若环境温度超过40℃，请置于通风良好之处。

2、使用环境相对湿度必须在0％～95％之间，且无结露。

3、无水滴、蒸气、灰尘及油性灰尘之场所。

4、无漂浮性的尘埃及金属微粒。

5、固定无振动之场所。

6、无电磁杂讯干扰之场所。

7、无易燃物品，无放射性材料。

安装方向与空间
为了使冷却循环效果良好，最好将变频器安装在垂直方向，因为变频器底部装有冷却风扇以强制制冷，其上下左右与相邻的物品和档板必须保持足够的空间。

如下图3－1所示：
图3－1 安装空间距离图
多台变频器安装
图3－2 多台变频器安装示意图两台变频器采用上下安装时，中间要加导流板。

变频器外形尺寸
变频器外形尺寸
图3－3 变频器外形尺寸示意图
外形尺寸及安装尺寸（以三相380V等级为说明）
机型A(mm)B(mm)H(mm)W(mm)D(mm)安装孔径
第4章配线外围设备的连线图
图4－1 外围设备连接图4.2主回路接线端子图
～主回路接线端子
图4－2 ～主回路接线端子图（塑壳）（220V）等级～主回路接线端子(以实物为准)
图4－3（220V等级）～主回路接线端子图（塑壳）～主回路接线端子
图4－4 ～功率段主回路接线端子图（塑壳）～主回路接线端子（塑壳）
图4－5 ～功率段主回路接线端子图（塑壳）～22KW 主回路接线端子（铁壳）
图4－6 ～22KW功率段主回路接线端子图（铁壳）30KW～55KW 主回路接线端子
图4－7 30KW～55KW功率段主回路接线端子图75KW～90KW 主回路接线端子
图4－8 75KW～90KW功率段主回路接线端子图110KW～315KW 主回路接线端子
图4－9 110KW～315KW功率段主回路接线端子图
主板控制端子
～控制端子
图4－6 ～功率段控制端子图（塑壳）
以上控制端子
控制端子说明
端子名称端子用途及说明
开关量输入端子，与SC短接形成光耦隔离输入S1～S6
输入电压范围：9～30V，输入阻抗：ΩSP为本机提供的正24V电源（电流：150mA）。

主回路端子功能
标准连接图
图4－8 标准连接图
注意：（380V）以下变频器,少一路Y2输出和多功能继电器输出MC1,MB1,MA1。

主回路的连接
4.7.1 主回路电源侧的连接
4.7.1.1 断路器
在三相交流电源和电源输入端子（R、S、T）之间，需接入适合变频器功率的断路器（MCCB）。

短路器的容量选为变频器额定电流的～2倍之间。

4.7.1.2 电磁接触器
为了能在系统故障时，有效的切除变频器的输入电源，可以在输入侧安装电磁接触器控制主回路电源的通断，以保证安全。

4.7.1.3 输入交流电抗器
为了防止电网高压输入时，大电流流入输入电源回路而损坏整流部分元器件，需在输入侧接入交流电抗器，同时也可改善输入侧的功率因数。

4.7.1.4 输入侧噪声滤波器
使用变频器时可能会通过电线干扰周围设备，使用此滤波器可以减小干扰。

如下图所示：
图4－9 主回路电源侧连接图
4.7.2 主回路变频器侧的连接
4.7.2.1 直流电抗器
直流电抗器可以改善功率因数，可以避免因接入大容量变压器而使变频器输入电流过大导致整流桥损坏，可以避免电网电压突变或相控负载造成的谐波对整流电路造成损害。

4.7.2.2 制动单元和制动电阻
JR7000系列变频器在以下机型内置制动单元，为了释放制动运行时回馈的能量，必须在＋、PR端连接制动电阻。

制动电阻的配线长度应小于5M。

制动电阻会因为释放能量温度有所升高，安装制动电阻时应注意安全防护和良好通风。

JR7000系列变频器以上机型需外接制动单元，为了释放制动运行时回馈的能量，必要使用外部制动单元和制动电阻。

4.7.3 主回路电机侧的连接
4.7.3.1 输出电抗器
当变频器和电机之间的距离超过50米时，由于长电缆对地的寄生电容效应导致漏电流过大，变频器容易频繁发生过流保护，同时为了避免电机绝缘损坏，须加输出电抗器补偿。

4.7.3.2 输出侧噪声滤波器
增加输出噪声滤波器可以减小由于变频器和电机之间电缆造成的无线电噪声以及导线的漏电流。

如下图所示：
图4－10 主回路电机侧连接图
4.7.4 接地线的连接
为了保证安全，防止电击和火警事故，变频器的接地端子必须良好接地。

接地线要粗而短，应使用以上的多股铜芯线。

多个变频器接地时，建议尽量不要使用公共地线，避免接地线形成回路。

控制回路的连接
4.8.1 注意事项
接到控制电路端子的接线，请用屏敝线或绞合绕线，此外，接线时应充分离开主电路、强电电路，建议采用垂直布线，以防止外部干扰使产生变频器的误动作。

4.8.2 控制板跳线意义
第5章操作面板及操作方法操作面板说明
5.1.1 面板示意图
图5－1 操作面板5.1.2指示灯说明
1）功能指示灯说明：
2）功能指示灯说明：
操作流程
操作步骤面板显示说明上电↓8.8.8.数码管测试，显示JAROL 编程↓Pr000
进入编程状态
显示功能码Pr000
数据∕确定显示Pr000的内容
▲↓←
确定↓--- -→
Pr000
修改Pr000的内容
确定修改数值
显示--- -→→Pr001
试运行
5.3.1 运行前检查和准备
●运行开始前应重点检查以下各项：
1、核对接线是否正确。

特别是检查变频器的输出端子U、V、W不能连接至电源，并确认接地端子接地良好。

2、确认端子间或各暴露的带电部位没有短路或对地短路情况。

3、确认端子连接、插接式连接器和螺钉等均紧固无松动。

4、投入电源时，使所有开关都处于断开状态。

●投入电源后核对以下各点：
1、键盘面板没有故障显示。

2、变频器内装的冷却风扇无异物遮挡，风道通畅。

盖板安装好后才能接通电源。

电源接通时，不能取去盖板。

潮湿的手不能操作开关防止电击事故。

5.3.2 简单试运行
检查确认无异常情况后，正确设置好变频器运行所需的各项功能参数。

参数设置完成后，可以进行试运行。

试运行时，建议先以较低的频率运行变频器及电机，通过观察无异常情况后逐步提高运行频率。

注意：运行时检查以下各点：
1、电动机旋转方向是否符合。

2、电动机旋转是否平稳（无啸叫声或振动）。
