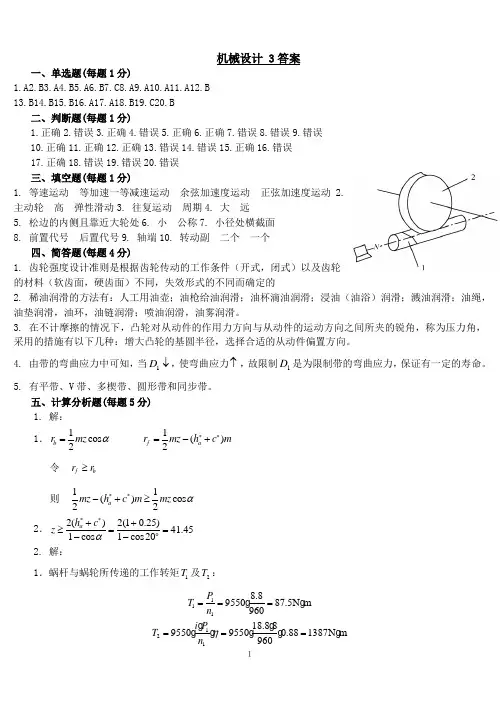

机械设计基础练习3答案

《机械设计基础》练习卷3

1. 一对渐开线齿轮啮合传动时，其节圆压力角

A 、大于啮合角；

B 、等于啮合角；

C 、小于啮合角。

2. 轮系运动时，各轮轴线位置固定不动的称为

A 、周转轮系；

B 、定轴轮系；

C 、行星轮系

3. 当两渐开线齿轮的中心距略有改变时，该对齿轮的

A 、传动比不变，且啮合角也不变；

B 、传动比有变化，但啮合角不变；

C 、传动比不变，但啮合角有变化。

4、闭式软齿面齿轮传动中，齿轮最可能出现的破坏形式为。

A. 轮齿折断

B. 齿面磨料磨损

C. 齿面疲劳点蚀

5、一对齿轮啮合时,两齿轮的________始终相切。

A.分度圆

B. 基圆

C. 节圆

D. 齿根圆

6、在正常工作条件和制造安装正确的条件下，能保证瞬时传动比不变。

（A）螺旋传动（B）带传动（C）链传动（D）齿轮传动

7. 只承受弯矩的轴，称为。

A. 转轴

B. 心轴

C. 传动轴

8、平键联接的可能失效形式有。

A 疲劳点蚀

B 弯曲疲劳破坏

C 胶合

D 压溃、磨损、剪切破坏等

9、转轴工作时主要承受。

A 纯扭矩

B 纯弯矩

C 扭矩和弯矩

D 摩擦力矩

10、下列场合采用滑动轴承，其中是错误的。

A 轴向尺寸小

B 剖分式结构

C 承受冲击载荷

D 旋转精度高

11、普通平键是靠键的来传递扭矩。

A.下表面

B.两侧面

C.上、下表面

12、对于转轴的强度计算，应按计算。

A.弯矩

B.扭矩

C.弯矩、扭矩合成的当量弯矩

13、轴的初步计算中，轴的直径是按初步确定的。在轴的强度校核中，轴是按进行校核的。

（A）抗弯强度；（B）抗扭强度；（C）弯扭复合强度；（D）轴段上的孔径

二、填空题

1、两渐开线齿轮啮合传动时，当两轮的略有改变时，两齿轮仍能保持原

传动，此特性称为齿轮传动的可分性。

2、渐开线上任意一点的线必与其圆相切。

3、对基本轮系，根据其运动时各轮轴线位置是否固定可将它分为和两

大类。

4、发生线与圆的切点一定是渐开线上某点的中心。

5、根据滚动轴承代号，分别写出相应的含义6216表示轴承类型，内径尺寸

mm。

6、花键联接按其齿形不同，可分为、花键联接。

7、闭式齿轮传动中，常见的两种疲劳损坏形式是和。

8、柱销式联轴器是属于联轴器。

9、滚动轴承的额定寿命是指可靠性为的寿命。

10、非液体摩擦滑动轴承常见的失效形式为和。

11、滚动轴承的主要失效形式是和。

12、直齿圆柱齿轮的不发生根切的最小齿数是

13、分度圆上的压力角等于____________，摸数取的是____________值，齿厚和齿槽宽____________的齿轮，称为标准齿轮。

三、是非题（每小题2分，共10分）

1、减速器中的轴、齿轮、箱体都是通用零件。………………………………（×）

2、平键是靠键的两侧面来传递载荷。（√）

3、向心滑动轴承验算压强P的实质是控制轴承发热量。（ X ）

4、增大齿轮的模数，可以提高齿轮的接触强度。（ X ）

5、键是一种标准零件。（√）

6、通过离合器联接的两轴可在工作中随时分离。（√）

7、在任意圆周上，相邻两轮齿同侧渐开线间的距离，称为该圆上的齿距。（√）

8、同一模数和同一压力角，但不同齿数的两个齿轮，可以使用一把齿轮刀具进行加工。（√）

9、蜗杆传动的传动比等于蜗杆与蜗轮分度圆直径之比。（X）

10、在齿轮系中对传动比大小无影响，只起改变转动方向的齿轮称为惰轮。（√）

四、简答题（每小题5分，共10分）

1. 什么叫外啮合渐开线标准直齿轮的标准中心距a？如何计算？

2、说明6208、6311轴承代号的意义？

3、铰链四杆机构曲柄存在条件是什么？

4、齿轮传动的主要失效形式有哪五种？

5、解释名词；滚动轴承的寿命；滚动轴承的基本额定动载荷。

6、对于滚动轴承的轴系固定方式，请解释什么叫“两端固定支承”？

7、分析图式减速器的输出轴的结构错误，在图上并加以改正。

五 、计算题（共30分）

1、已知一对正确安装的标准渐开线直齿圆柱齿轮传动，其中心距a=180mm ，模数m=6mm ，压力角α＝20°，传动比i 12=2。试求这对齿轮的齿数各是多少？并计算小齿轮的分度圆直径、齿顶圆直径、齿根圆直径和基圆直径。

。试求传动比min /1430r ，所受径向力r F 如图所示，轴上两零件所受的轴向力如图。1、试计算这两个轴承的当量动载荷1P 和2P ；2、危险轴承的寿命。

注：①由径向力r F 产生的内部附加轴向力计算式Y F F r d 2=；

②当29.0≤r a F F 时，r P F f P =；当29.0>r a F F 时，)1.24.0(a r P F F f P +=；

③该轴承的载荷系数P f 和温度系数T f 均为1，N C 64800=

六、（15分）

解：N F A 600300900=-= 向左 （+1分）

（1） 计算附加载荷

N Y F F r d 5.1190)1.22/(5000211=⨯== （1分）

N

Y F F r d 4.952)1.22/(4000222=⨯== （1分）

（2）计算轴承所受的轴向负荷 124.15526004.952d A d F N F F >=+=+ （1分）

所以轴有向右移动的趋势，轴承1被压紧，轴承2被放松 （1分） N F F F A d a 4.155221=+=∴ （1分）

N F F d a 4.95222==∴

（1分） (3)计算轴承的当量动载荷P

29.031.05000/4.155211>==r a F F （1分） ()1111.24.0a r p F F f P +=

()N 52604.15521.250004.01=⨯+⨯⨯= （2分）

29.0238.04000/4.95222≤==r a F F （1分）

22r P F f P =

N 400040001=⨯= （2分）

(4)计算危险轴承1寿命, F r1 =5000N

F r2 =4000N
