机械制造工艺副变速拨叉说明书
拨叉说明书
目录绪论 (2)第1章零件的分析 (2)1.1零件作用 (2)1.2零件的工作原理 (2)1.3零件的工艺分析及生产类型的确定 (3)第2章工艺规程设计 (4)2. 1毛坯的材料和种类 (4)2. 2确定毛坯的尺寸公差和加工余量 (4)2.3确定毛坯尺寸 (4)2.4拔模斜度 (5)2.5选择加工方法，制定工艺路线 (5)2.5.1本零表面加工方法的确定 (5)2.5.2精基准的选择 (6)2.5.3 粗基准的选择 (6)2.6、工序设计 (6)2.6.1、选择加工设备与工艺装备 (6)2.6.2工序 (7)第3章夹具的设计 (26)3.1夹具设计原理 (26)3.2夹具体的设计 (28)3.2.1 夹紧机构 (29)3.2.2钻模板的选择 (29)3.2.3钻套的选择 (29)3.3夹具设计 (29)3.3.1确定设计方案： (29)3.3.2计算夹紧力 (30)3.3.3 定位精度分析 (30)3.3.4 作用点 (31)3.3.5 操作说明 (31)感言 (32)参考文献: (32)绪论课程设计是一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们三年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己将来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力。
比如：自己最基本的视图能力，零件的材料的分析能力，机加工各个方面的知识运用能力。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导第1章零件的分析1.1零件作用机械中的拨叉，一般分为拨叉爪子，拨叉轴和拨叉手柄座。
主要是拨动滑移齿轮，改变其在齿轮轴上的位置，可以上下移动或左右移动，从而实现不同的速度。
或则是机械产品中离合器的控制，比如端面结合齿的结构，内外齿的结构，都需要用拨叉控制其一部分来实现结合与分离。
还有一种是机械产品中电器的控制也是需要拨叉来实现开关的闭合与断开，一般是电器盒中两边各一个碰卡开关，拨叉左右或上下拨动，从而实现机床不同方向的运转。
拨叉类说明书。
目录第一章零件的工艺分析 (2)1.1零件的功用、结构及特点 (2)1.2主要加工表面几及其要求 (2)第二章毛坯的选择 (3)2.1确定毛坯的类型、制造方法和尺寸及其公差 (3)2.2确定毛坯的技术要求 (3)2.3绘制毛坯图 (4)第三章基准的选择 (5)第四章拟定机械加工工艺路线 (6)4.1 确定各表面的加工方法 (6)4.2 拟订加工工艺路线 (7)4.3工艺路线方案的分析与比较 (8)第五章确定机械加工余量、工序尺寸及公差 (9)第六章选择机床及工艺装备 (9)6.1选择机床 (9)6.2选择刀具 (9)6.选择夹具 (10)6.选择量具 (11)第七章确定切削用量及基本工时 (13)第八章夹具的设计 (16)第九章UG仿真加工························第十章填写工艺文件 (18)总结 (19)参考文献 (20)第一章零件的工艺分析1.1零件的功用、结构及特点该零件是以φ15H8孔套在轴上，并用销钉经φH12孔与轴定位的，拨叉脚卡在双联齿轮的槽中，变速操纵机构通过拨叉头部的操纵槽带动拨叉与轴一起在变速箱中滑动，拨叉脚拨动双联齿轮在花键轴上滑移，就可实现变速箱的变速功能，从而实现拖拉机的变速。
拨叉的主要工作表面为操纵箱及拨叉两端面。
主要配合面为φ15H8孔、φ5H12孔和拨叉脚内侧而50H12。
该零件属特殊形状零件，但复杂程度一般。
由于拨叉在工作时有一定的强度、刚度和韧度。
1.2 主要加工表面几及其要求1. 拨叉安装孔）的孔是拨叉的安装孔，起形状公差遵守包括要求，表面孔径φ15H8（+0.027粗糙度Ra为3.2μm;孔端面位置尺寸为30mm，表面粗糙度Ra为12.5μm2. 拨叉脚端面)mm，两端面对孔φ15H8轴线的垂直度公差为拨叉脚端面的厚度为7(-0.15-0.250.1mm，外端面与操纵槽对称面的距离为31mm，表面粗糙度Ra为6.3μm.。
拔叉说明书

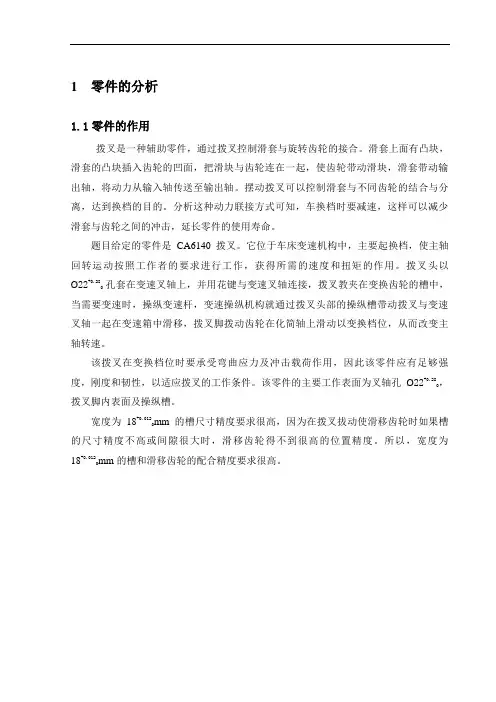

1 零件的分析1.1零件的作用拨叉是一种辅助零件，通过拨叉控制滑套与旋转齿轮的接合。
滑套上面有凸块，滑套的凸块插入齿轮的凹面，把滑块与齿轮连在一起，使齿轮带动滑块，滑套带动输出轴，将动力从输入轴传送至输出轴。
摆动拨叉可以控制滑套与不同齿轮的结合与分离，达到换档的目的。
分析这种动力联接方式可知，车换档时要减速，这样可以减少滑套与齿轮之间的冲击，延长零件的使用寿命。
题目给定的零件是CA6140拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作，获得所需的速度和扭矩的作用。
拨叉头以Ø22+0.280孔套在变速叉轴上，并用花键与变速叉轴连接，拨叉教夹在变换齿轮的槽中，当需要变速时，操纵变速杆，变速操纵机构就通过拨叉头部的操纵槽带动拨叉与变速叉轴一起在变速箱中滑移，拨叉脚拨动齿轮在化简轴上滑动以变换档位，从而改变主轴转速。
该拨叉在变换档位时要承受弯曲应力及冲击载荷作用，因此该零件应有足够强，度，刚度和韧性，以适应拨叉的工作条件。
该零件的主要工作表面为叉轴孔Ø22+0.280拨叉脚内表面及操纵槽。
宽度为18+0.012mm的槽尺寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。
所以，宽度为18+0.0120mm的槽和滑移齿轮的配合精度要求很高。
1.2零件的工艺分析CA6140拨叉共有两组加工表面:2.2.1以花键孔的中心线为基准的加工面这一组面包括Ø25+0.0230mm的六齿矩形花键孔Ø22+0.28花键底孔两端的2X150倒角和距中心线为27mm的平面。
2.2.2以工件右端面为基准的8+0.030 mm的槽和18+0.012mm的槽经上述分析可知，对于两组加工表面，可先加工其中一组表面，然后借助于专用夹具加工另一组表面。
图2.1 零件尺寸图2 选择加工方法制定工艺路线2.1 定位基准的选择基准选择是工艺规程设计中的重要工作之一。
副变速拨叉课程设计说明书
3 3 3 3
0 1 0 0
76 14 34 8
5.3
确定圆角半径
1 1 ( A A)mm 2 ， 取 5 10
由于采 用砂型 铸造 ，所以 圆角 计算公 式 R
1 1 ( A B ) (25 24 ) 5mm ，所以本铸件内外圆角取 R=5mm。对于特殊位置 10 10
本零件的外表面均属于双侧切削，主要以粗加工为主，故取粗加工余量为 3mm,但拨叉两侧面需进行半精加工，取半精加工余量为 1mm。可得毛坯尺寸表如 下。其余尺寸可以直接铸造出来。其毛坯图如下。 表1 零件尺寸 副变速拨叉毛坯尺寸 机加工余量 铸件尺寸
双侧余量
70
0.12 6 0.24 0.12 40 0.24 0.27 14 0
7 6.2.2.2
6 确定工序尺寸 L26 、 L12 、 L35
1
0
0.12 该尺寸在工序 6 和工序 2 中应达到零件的图样要求，则， L26 = 6 0.24 mm，
L12 =70mm， L35 =5mm。
6.2.2.3 确定工序尺寸 L25 、 L22 、 L11 、 L31
该尺寸只与加工余量有关，所以 L25 = L26 +1=7mm， L22 = L25 +1=8mm，
故宜选择极限量规，其具体尺寸如下:通规、止规 工序 8 中，钻φ 8.7mm 的内孔时由于采用标准钻头，且其精度要求低，可不
需要量具。 6.1.3.3 选择加工所用的量具
铣槽时，由于采用了标准刀具，平时无需测量，但刀具磨损到一定时候时， 应进行测量以便及时更换刀具，此时可以选择通用量具。槽的精度为 13 级， T=0.27mm, 其不确定允许值为 0.016mm,故选用的量具为分度值为 0.01mm 的游标 卡尺，测量范围为 0-100mm。 6.2 确定工序尺寸
拨叉零件说明书
S S1S2 S3S4 2 11.2 1 2.4
1 3
3.夹紧方案的选择
3.1 确定夹紧方案（如图 3 所示） ：
图3 在上图中，丝杠左端为左旋，右端为右旋，通过转动丝杠，可以 使丝杠上的两个滑块产生相对运动， 从而滑块上的斜面对压紧杠杆施 加作用力，使工件达到夹紧的作用。当丝杠反向转动时可以将工件松 开。 3.2 夹紧力的估算： 通常，由于切削力本身是估算的，工件与支承件间的摩擦因数也 是近似的，因此夹紧力也是粗略估算的。在计算夹紧力时，将夹具和 工件看作一个刚性系统，以切削力的作用点，方向和大小处于最不利 于夹紧时的状况为工件受力状况，根据切削力、夹紧力（大工件还应 考虑重力， 运动速度较大时应考虑惯性力） ， 以及夹紧机构具体尺寸， 列出工件的静力平衡方程式，求出理论夹紧力，再乘以安全系数，作 为实际所需夹紧力。 安全系数一般可取 S 2 3 ，或按下式计算：
工 x 轴方向和 y 轴方向的线自由度， 底面为大平面限制 z 轴方向的线 自由度和绕 x 轴和 y 轴的旋转自由度，侧面为第二定位基准面，由于 要限制工件绕 Y 轴的旋转自由度，并且考虑到工件为圆柱型，选择一 个 V 型块为定位元件，实际限制六个自由度即 X、Y、Z 轴方向的线性 自由度和绕 X，Y，Z 轴的旋转自由度；定位方案能够保证加工尺寸精 度和两孔平行度要求。 2.3.3 定位误差的计算： 本工序的定位误差主要以两支撑钉的定位误差为主，V 型块主要 起辅助作用，具体分析过程如下： （1）基准不重合误差为 0； （2）定位引起的误差： 平面产生的位移误差，该误差由加工平面时的精度决定，一般很 小，可以忽略不计，所以总误差也很小，定位误差显然在工件允许误 差的 范围内，所以加工精度足以保证。
手扶拖拉机的副变速拨叉加工工艺及夹具说明
摘要本次毕业设计的是手扶拖拉机的副变速拨叉加工工艺及夹具设计。
手扶拖拉机的副变速机构，它由变速拨杆、变速杆、副变速拉杆、副变速拨杆、副变速拨叉、副变速齿轮组成，变速杆外端连有变速手柄，副变速拉杆的内端连有副变速拨杆，该副变速拨杆卡在副变速拨叉的凹槽内，副变速拨叉套装在副拨叉轴上，副变速拨叉的拨爪卡在副变速齿轮的凹槽内，副变速齿轮和制动齿轮及轴承一同安装在副变速轴上。
通过此次设计，我再次学习了怎样制定工艺方案和夹具的设计，另外在此次设计中还学到了如何确定毛坯的材料及毛坯的制造方式和涉及到的相关计算问题，让我对大学四年的所学知识有机会全面系统的学习运用，为今后从事工作打下了良好的基础。
关键词：副变速拨叉；工艺；夹具；设计AbstractThis graduation design is the auxiliary gearbox of walking tractor forkprocessing technology and fixture design.Sub transmission mechanism of walking tractor, which is composed of a gear shift lever, the gear lever, auxiliary transmission rod, auxiliary transmission lever, auxiliary transmission component fork, side gear,transmission rod is connected with the gear handle, auxiliary transmission of the inner end of the pull rod connected with the auxiliary gear shift lever, the secondary gear shift lever locking groove theauxiliary gear shift fork, side shift fork is sheathed on the side fork shaft,finger side gear shift fork stuck in grooves in the side gears, side gearand brake gear and bearing were installed on a pair of transmission shaft.Through this design, I learned how to make again design process andfixture, also in this design but also learned how to determine the manufacture material and blank blank and related computational issues involved, let me have the opportunity to learn to use four years of university knowledge systematically, for in the future work has laid a good foundation.Keywords: the secondary gear shifter; technology; fixture design;目录摘要 (I)Abstract (II)第1章绪论.......................................................... - 1 -1.1 机械加工工艺的意义.............................................. - 1 -1.2 夹具制造的背景与意义............................................ - 1 -1.3 工艺及夹具的现状及发展趋势...................................... - 2 -第2章副变速拨叉加工工艺规程设计 .................................... - 4 -2.1 零件的分析...................................................... - 4 -2.1.1 零件的作用................................................. - 4 -2.1.2 零件的设计图样............................................. - 4 -2.1.3 零件的工艺分析............................................. - 5 -2.2 计算生产纲领，确定生产类型...................................... - 5 -2.3 选择毛坯的制造形式，绘制毛坯图.................................. - 6 -2.3.1 选择毛坯................................................... - 6 -2.3.2 确定加工余量和毛坯尺寸..................................... - 7 -2.3.3 铸件毛坯图................................................. - 8 -2.4 工艺规程设计.................................................... - 8 -2.4.1 定位基准的选择............................................. - 8 -2.4.2 零件加工面加工方法的选择................................... - 9 -2.4.3 制订工艺路线.............................................. - 10 -2.4.4 工艺方案的比较与分析...................................... - 12 -2.4.5 选择加工设备与工艺装备.................................... - 13 -2.4.6 确定加工余量，工序尺寸及公差.............................. - 15 -2.5 确定切削用量及切削时间......................................... - 16 -左端面............................................ - 16 -2.5.1 粗铣242.5.2 钻孔至5.13φ ............................................... - 17 -2.5.3 拉孔至φ1443.00+mm ........................................... - 18 -2.5.4 粗铣24φ右端面 ............................................ - 19 -2.5.5 粗铣叉脚两侧面 ............................................ - 20 -2.5.6 粗铣叉脚内侧25.0040+ ........................................- 21 - 2.5.7 铣槽18.0014+ ................................................. - 23 -2.5.8 钻小孔15.007.8+φ ............................................. - 24 -2.5.9 半精铣叉脚两侧面 .......................................... - 25 -第3章 专用钻床夹具设计 ...............................................- 27 -3.1 明确设计任务、设计分析原始材料 ................................. - 27 -3.1.1 加工工件的零件图 .......................................... - 27 -3.1.2 拨叉工件的主要加工工艺过程 ................................ - 27 -3.1.3 设计任务书 ................................................ - 27 -3.1.4 工序简图 .................................................. - 28 -3.1.5 分析原始资料 .............................................. - 28 -3.2 确定夹具的结构方案 ............................................. - 28 -3.2.1 确定夹具的定位方式 ........................................ - 29 -3.2.2 选择定位元件，设计定位装置 (29)3.2.3 分析计算定位误差 .......................................... - 30 -3.2.4 确定工件的夹紧装置 ........................................ - 30 -3.2.5 计算切削力夹紧力 .......................................... - 31 -3.2.6 确定导向元件 .............................................. - 33 -3.2.7 确定其他结构 .............................................. - 33 -3.3 绘制夹具结构草图 ............................................... - 33 -3.4 夹具精度分析 ................................................... - 33 -3.5 绘制夹具总装图 ................................................. - 34 -3.6 绘制夹具零件图 ................................................. - 34 -3.7 夹具的维护措施 ................................................. - 34 -参考文献..............................................................- 35 -结束语................................................................- 36 -致谢.................................................................- 37 -附录..................................................................- 38 -第1章绪论1.1 机械加工工艺的意义机械加工工艺流程是工件或者零件制造加工的步骤，采用机械加工的方法，直接改变毛坯的形状、尺寸和表面质量等，使其成为零件的过程称为机械加工工艺流程。
拨叉说明书
3、 审查拨叉的工艺性
CA6140 车床共有两处加工表面，其间有一定位置要求。分述如 下： 1. 以φ 20mm 为中心的加工表面 这一组加工表面包括：φ 20mm 的孔，以及其上下端面，上端面 与孔有位置要求，孔壁上有一个装配时钻铰的锥孔，一个 M6 的螺纹 孔。这三个都没有高的位置度要求。 2. 以φ 50 为中心的加工表面 这一组加工表面包括：φ 50mm 的孔，以及其上下两个端面。 这两组表面有一定的位置度要求,即φ 50 mm 的孔上下两个端面 与φ 20mm 的孔有垂直度要求。 由上面分析可知，加工时应先加工一组表面，再以这组加工后表 面为基准加工另外一组。
7
工序六 以 φ 20mm 孔为精基准，粗铣 φ 50mm 孔上下端面。 工序七 以 φ 20mm 孔为精基准，精铣 φ 50mm 孔上下端面，保证 端面相对孔的中心线垂直度误差不超过 0.07。 工序八 以 φ 20mm 孔为精基准，钻 φ 8mm 孔（装配时钻铰锥孔） 。 工序九 以 φ 20mm 孔为精基准，钻一个 φ 4mm 孔，攻 M6 螺纹。 工序十 以 φ 20mm 孔为精基准，铣 47°凸台。 工序十一 去毛刺、清洗。 工序十二 终检。 。 以上工艺过程详见图 3。 在综合考虑上述工序顺序安排原则的基础上， 表列出了拨叉的工 艺路线，如下： 工序号 1 上下端面 2 上下端面 3 精铰 φ 20 孔 4 精铰 φ 50 孔 5 切断 铣床
0.06 0.18
Φ 50 0.25 Φ
0.50
IT12 IT7 IT13 IT113.2 1.6来自200.0210
Φ8
70
0 0 .2
3.2
12
0.06 0.18
IT11
6.3
⊥ 0.07 A
副变速拨叉说明书
目录1 零件的工艺分析及生产类型的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 1.1零件的作用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 1.2零件的工艺分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.3确定零件的生产类型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 确定毛胚类型绘制毛胚简图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 2.1选择毛胚⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 2.2确定毛胚尺寸和机加工余量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12.3铸件毛胚图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23 工艺规程设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 3.1定位基准的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 3.2拟定工艺路线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 3.3加工设备及工艺装备的选用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 3.4加工余量、工序尺寸和公差的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73.5确立切削用量及基本工时⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯84 专用钻床夹具设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯134.1夹具设计任务⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯134.2拟定钻床夹具结构方案与绘制夹具草图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯144.3绘制夹具装配总图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯144.4夹具装配图上标注尺寸，定位误差分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15课程设计总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯171零件的工艺分析及生产类型的确定1.1 零件的作用副变速拨叉是变速箱换挡机构中的一个重要零件。
拨叉头以 14mm 孔套在变速叉轴上，并用销钉经8.7mm 孔与变速叉轴连接，拨叉脚则夹在双联变换齿轮的槽中。
机械制造工艺学课程设计拔叉831007工艺卡片和说明书
机械制造工艺学课程设计拔叉831007工艺卡片和说明书23456789101112131415成都理工大学机械制造工艺学课程设计——车床CA6140拨叉831007班级 2010级数控三班学生高手学号 22010510503XX指导老师 XXXXXXXXXXXXXX2012年4月22日机械制造工艺学课程设计任务书题目：设计“拨叉831007”零件的机械加工工艺规程及工艺装备（年产量5000件）内容：1.零件图 1张2.毛坯图 1张3.机械加工工艺过程综合卡片 1张4.夹具设计装配图 1张5.课程设计说明书 1份目录序言 (21)1、零件的分析 (22)1.1零件的作用 (22)1.2零件的工艺分析 (22)1.3位置要求： (22)2、工艺规程设计 (22)2.1确定毛坯的制造形式 (22)2.2基面的选择 (23)2.2.1 粗基准的选择： (23)2.2.2 精基准的选择： (23)2.3制定工艺路线 (23)2.3.1 工艺路线方案一： (23)2.3.2 工艺路线方案二 (23)2.3.3 工艺方案的比较与分析 (24)2.4机械加工余量、工序尺寸及公差的确定:253、确定切削用量及基本工时 (26)工序Ⅰ以毛坯底边为基准，钻Ф20MM孔,扩孔至Ф21.8MM261.加工条件 (26)2.计算切削用量 (26)工序Ⅱ以底端面为基准，铣Ф40MM上端面，保证其尺寸要求及粗糙度 (27)1.加工条件 (27)2.计算切削用量 (27)工序Ⅲ以Ф40为精基准，镗Ф55+0.50MM，镗Ф73+0.50MM 保证其尺寸和粗糙度 (27)1.加工条件 (27)2.计算切削用量 (28)3. 计算基本工时 (28)工序Ⅳ粗镗、半精镗、精镗Ф55MM孔至图样尺寸281.加工条件 (28)2.计算切削用量 (29)工序Ⅳ以孔Φ40为精基准，钻孔至Φ7,铰孔至Φ8确保孔内粗糙度为1.6 (29)1.加工条件 (29)2.计算切削用量 (29)3.计算切削基本工时 (29)工序Ⅵ以φ40上端面为精基准，攻M8螺纹301.加工条件 (30)2.切削用量 (30)3.计算切削基本工时 (31)工序Ⅶ倒角，4×R5MM (31)工序Ⅷ以Φ22MM孔为精基准，将两件两件铣断，铣断量为4，使其粗糙度为6.3 (31)1.加工条件 (31)2.计算切削用量 (31)3.计算切削基本工时 (31)4、夹具设计 (31)4.1问题的提出 (32)4.2夹具设计 (32)4.2.1定位基准选择 (32)4.2.2切削力及夹紧力计算 (32)4.2.3具体夹具的装配图见附图 (33)4.2.4夹具设计及操作的简要说明 (33)设计总结 (33)参考文献: (34)序言课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们大学生活中占有重要的地位。
拨叉说明书
第1章引言机械制造业是国民经济的支柱产业，现代制造业正在改变着人们的生产方式、生活方式、经营管理模式乃至社会的组织结构和文化。
生产的发展和产品更新换代速度的加快，对生产效率和制造质量提出了越来越高的要求，也就对机械加工工艺等提出了要求。
在实际生产中，由于零件的生产类型、形状、尺寸和技术要求等条件不同，针对某一零件，往往不是单独在一种机床上用某一种加工方法就能完成的，而是需要经过一定的工艺过程。
因此，我们不仅要根据零件具体要求，选择合适的加工方法，还要合理地安排加工顺序，一步一步地把零件加工出来。
1.1机械加工工艺规程制订1.1.1生产过程与机械加工工艺过程生产过程是指将原材料转变为成品的全过程。
它包括原材料的运输、保管于准备，产品的技术、生产准备、毛坯的制造、零件的机械加工及热处理，部件及产品的装配、检验调试、油漆包装、以及产品的销售和售后服务等。
机械工工艺过程是指用机械加工方法改变毛坯的形状、尺寸、相对位置和性质使其成为零件的全过程。
机械加工工艺过程的基本单元是工序。
工序又由安装、工位、工步及走刀组成。
规定产品或零件制造过程和操作方法等工艺文件，称为工艺规程。
机械加工工艺规程的主要作用如下：1.机械加工工艺规程是生产准备工作的主要依据。
根据它来组织原料和毛坯的供应，进行机床调整、专用工艺装备的设计与制造，编制生产作业计划，调配劳动力，以及进行生产成本核算等。
2.机械加工工艺规程也是组织生产、进行计划调度的依据。
有了它就可以制定进度计划，实现优质高产和低消耗。
3.机械加工工艺规程是新建工厂的基本技术文件。
根据它和生产纲领，才能确定所须机床的种类和数量，工厂的面积，机床的平面布置，各部门的安排。
1.2机械加工工艺规程的种类机械加工工艺过程卡片和机械加工工序卡片，是两个主要的工艺文件。
对于检验工序还有检验工序卡片；自动、半自动机床完成的工序，还有机床调整卡片。
机械加工工艺过程卡片是说明零件加工工艺过程的工艺文件。
拨叉说明书
目录前言 ------------------------------------------------------------------------- 1 一零件的分析-------------------------------------------------------- 11.1零件的作用---------------------------------------------------- 11.2零件工艺分析-------------------------------------------------- 2 二工艺规程设计------------------------------------------------------ 32.1确定生产类型------------------------------------------------------------ 32.2确定毛坯制造形式-------------------------------------------------------- 32.3 基面选择--------------------------------------------------------------- 32.3.1 粗基准选择--------------------------------------------------------- 32.3.2 精基准选择---------------------------------------------------------- 32.4 加工阶段划分---------------------------------------------------------- 42.5 工序的集中和分散------------------------------------------------------- 42.6 加工原则--------------------------------------------------------------- 4 三制定工艺路线--------------------------------------------------------------- 43.1 加工方案分析----------------------------------------------------------- 43.2 工艺路线的确定--------------------------------------------------------- 5 四机械加工余量、切削用量的确定 ----------------------------------------- 8 心得体会------------------------------------------------------------- 11参考文献------------------------------------------------------------- 14前言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习。
拨叉说明书(超详细)
例一CA6140车床拨叉机械加工工艺规程及工艺装备设计:序言大三下学期我们进行了《机械制造基础》课的学习，并且也进行过金工实习。
为了巩固所学知识，并且在我们进行毕业设计之前对所学各课程的进行一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,我们进行了本次课程设计。
通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，同时，在课程设计过程中，我们认真查阅资料，切实地锻炼了我们自我学习的能力。
另外，在设计过程中，经过老师的悉心指导和同学们的热心帮助，我顺利完成了本次设计任务。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予批评指正。
一、零件的分析(一)零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的Φ20孔与操纵机构相连，二下方的Φ50半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
(二)零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：1、小头孔Φ20以及与此孔相通的Φ8的锥孔、M6螺纹孔2、大头半圆孔Φ503、拨叉底面、小头孔端面、大头半圆孔端面，大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm，小头孔上端面与其中心线的垂直度误差为0.05mm。
由上面分析可知，可以粗加工拨叉下端面，然后以此作为基准采用专用夹具进行加工，并且保证位置精度要求。
再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
二、确定毛坯1、确定毛坯种类：零件材料为HT200。
考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批生产，故选择木摸手工砂型铸件毛坯。
付变速拨叉机制课程设计说明书
南昌航空大学高等职业技术学院课程设计任务书课程设计名称：机械制造工艺及机床夹具课程设计课题名称：副变速拨叉的工艺规程及机床夹具设计原始资料：1、零件图一张；2、生产纲领为中批量生产；设计要求：1、重新绘制一张零件图；2、编制该零件的加工工艺规程，填写一套工艺卡；3、任选一个该零件加工工步所需的夹具进行设计，绘制装配图及其主要零件图1-2张；4、编写工艺及夹具的设计说明书一份；课程设计任务书发放日期：2009 年 5 月05 日课程设计任务书完成日期：2009 年 6 月26 日专业：数控技术班级：07917213 学生：李书玉评分：指导教师：2009 年 6 月20 日一、前言机械制造工艺及机床夹具课程设计是在完成了机械制造技术和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。
这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合生产实际中学习到的实践的知识，独立的分析和解决工艺问题，初步具备了设计一个中等复杂程度零件的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成夹具结构设计的能力，也是熟悉有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。
这是我们在进行毕业设计之前对所学课程进行的一次全面总复习，也是一次理论联系实际的训练。
因此，在几年的学习中占有重要地位。
就我个人而言，希望通过这次课程设计，对自己今后将从事的工作进行一次适应性训练，通过课程设计锻炼自己分析问题、解决问题的能力，为以后的工作打下一个良好的基础。
由于能力所限，加上经验不足，设计中尚有许多不足之处，恳请位老师给予批评指教。
二、对零件的分析（一）零件的作用：（略）（二）零件的工艺分析：该零件是副拨叉零件，形状不规则，尺寸精度、形位精度要求均较高，该零件的主要技术要求分析如下：1、主要尺寸精度和形位公差（1）Φ24的圆柱（2）Φ14的孔的尺寸精度为H9+0.043 0，内表面粗糙度值为3.2，其中心轴线是基准线偏差为Φ0.025（3）两叉头同侧的表面粗糙度值为6.3（4）零件图中14H13+0.27 0凹槽表面粗糙度值为12.5（5）叉脚开当面40B12-0.12 -0。
拨叉说明书完整版样本
课程设计说明书系别机电工程系专业机械设计制造及其自动化课程名称《制造技术基础课程设计》学号 06130200姓名指导教师张0光任务名称拨叉夹具设计设计时间 2-6月年 6 月 25 日1.零件分析 (3)1.1零件的作用 (3)1.2拨叉的技术要求 (3)1.3零件的工艺性分析 (4)1.4确定拨叉的生产类型 (4)2.毛坯 (5)2.1.确定毛坯的成型方法 (5)2.2.铸件结构工艺性分析 (5)2.3.加工余量的确定 (5)2.4.毛坯图的绘制 (6)2.4.1.毛坯图的表示 (6)2.4.2.毛坯图的绘制方法 (6)3.拟定拨叉工艺路线 (7)3.1.粗基准的选择 (7)3.2.精基准的选择 (7)3.3.加工阶段的划分 (7)3.4.工序的集中与分散 (7)3.5.各表面加工方案的选择 (7)3.6.制定机械加工工艺路线 (8)4.夹具设计 (8)4.1.夹具设计任务 (8)4.2.夹具结构方案 (8)4.2.1.定位方案 (8)4.2.2.夹紧机构 (9)5.心得 (10)•零件分析•零件的作用CA6140车床的拨叉零件用在车床变速机构中, 如图1-1 。
主要起换档, 使主轴回转运动按照工作者的要求工作, 获得所需的速度和扭矩的作用。
拨叉经过叉轴孔φ25mm安装在变速叉轴上, 与操纵机构相连, 拨叉脚φ55mm半孔则是夹在双联变速齿轮的槽中, 当需要变速时, 操纵变速杆, 变速操纵机构经过拨叉头部的操纵槽带动拨叉与变速叉轴一起在变速箱中滑移, 拨叉脚拨动双联滑移齿轮在花键轴上滑动以改变档位, 从而改变车床主轴转速。
拨叉在换挡时要承受弯曲应力和冲击载荷的作用, 因此零件应具有足够的强度、刚度和韧性, 以适应拨叉的工作条件。
拨叉的主要表面为拨叉脚的两端面、变速叉轴孔φ25H7和操纵槽, 在设计工艺规程时应重点予以保证。
图1-1•拨叉的技术要求该拨叉的技术要求列于表1-1中表1-1•零件的工艺性分析分析拨叉零件图可知, 拨叉头部一段面和拨叉脚两端面在轴向方向上均高于相邻表面, 这样既减少了加工面积, 又提高了换挡时叉脚端面的接触刚度; φ25mm孔和φ55mm孔的端面均为平面, 能够防止加工过程中钻头钻偏, 以保证孔的加工精度; 另外, 该零件除主要工作表面外, 其余表面加工精度均较低, 经过铣削、钻削的一次加工就能够达到加工要求; 主要工作表面虽然加工精度相对较高, 但也能够在正常生产条件下, 采用较经济的方法保质保量地加工出来。
拨叉课程设计说明书
1 绪论机械制造加工工艺与机床夹具设计是在学完了大学的全部基础课、技术基础课以及全部专业课之后进行的一次理论联系实际的综合运用，进而使对机械有了进一步的认识，为以后的工作打下基础。
它是主要是对零件的加工工艺和对零件的某几个工序加工进行专用夹具的设计，从零件的工艺来说，它主要是分析零件在进行加工时应注意什么问题，采用什么方法和工艺路线加工才能更好的保证精度，提高劳动生产率。
就专用夹具而言，好的夹具设计可以提高产品生产率、精度、降低成本等，还可以扩大机床的使用范围，从而使产品在保证精度的前提下提高效率、降低成本。
在本设计中，就针对拨叉A的加工工艺进行分析，制定和比较加工工艺路线，选择较好的加工工艺路线进行加工。
并对拨叉叉口两侧面、φ孔和槽进行专用夹具的设计，在这过程中，制定多套夹具方案分别对各夹具55的定位误差和精度进行分析计算，选择其一进行下一步的设计，以完成本次设计。
通过这次设计，培养了编制机械加工工艺规程和机床夹具设计的能力，这也是在进行毕业之前对所学课程进行的最后一次深入的综合性复习，也是一次理论联系实际的训练。
因此，它在我们的大学生活中占有十分重要的地位。
2 零件的分析零件的作用车床的拨叉位于车床变速机构中，主要起换档，使主轴回转运动按照操作者φ孔与操纵机构相连，的要求工作，获得所需的速度和扭矩的作用。
零件下方的25φ半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方而上方的55的齿轮变速。
拨叉的工艺分析拨叉是机车变速箱中一个重要的零件，因为其零件尺寸比较小，结构形状较复杂，但其加工孔和侧面有精度要求，此外还有小头孔上的槽要求加工，对精度有一定的要求。
拨叉的底面、大头孔上两侧面和大小头孔粗糙度要求都是 3.2Ra，所以都要求精加工。
其大头孔与侧面有垂直度的公差要求，所要加工的槽，在其槽两侧面有平行度公差和对称度公差要求等。
因为零件的尺寸精度、几何形状精度和相互位置精度，以及各表面的表面质量均影响机器或部件的装配质量，进而影响其性能与工作寿命，因此它们的加工必须保证精度要求。
机械制造工艺学课程设计说明书拔叉831007
工序Ⅱ以底端面为基准，铣Ф40mm上端面，保证其尺寸要求及粗糙度，与Ф22的垂直度为0.05。
工序Ⅲ以Ф40mm为精基准，镗Ф55+0.5 0mm，镗Ф73+0.5 0mm保证其尺寸和粗糙度，与Ф22mm孔的垂直度为0.07。
2.3.1工艺路线方案一：
工序Ⅰ粗铣Ф40mm孔的两头的端面，Ф73mm孔的上下端面。
工序Ⅱ精铣Ф40mm孔的两头的端面，Ф73mm孔的上下端面。
工序Ⅲ粗镗、半精镗、精镗Ф55mm孔至图样尺寸。
工序Ⅳ钻、扩、铰两端Ф22mm孔至图样尺寸。
工序Ⅴ钻M8的螺纹孔，钻Ф8mm的锥销孔钻到一半，攻M8的螺纹。
5.课程设计说明书1份
序言
课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后打下一个良好的基础。
2.两小孔 mm。
毛坯为实心，两内孔精度要求界于IT7~IT8之间，参照《切屑加工简明实用手册》表8-21确定工序尺寸及余量：
钻孔：Ф21.8mm2Z=21.8mm
铰孔： mm 2Z=0.2mm
3.中间孔（Ф55mm及Ф73mm）
中间孔尺寸相对较大可以铸造，根据机械制造工艺设计手册表1-13得：孔的铸造毛坯为Ф49mm、Ф73mm的孔是在Ф55mm孔的基础之上铣削加工得到，其轴向尺寸上下表面距离为35mm，由于其对轴向的尺寸要求不高，直接铸造得到。参照《切屑加工简明实用手册》表8-95确定Ф73mm工序尺寸及余量：
机械制造技术基础课程设计说明书正文(机床拨叉)
一、零件加工工艺规程的设计1、分析零件图该零件为车床拨叉，年产量为10000件，为大批量生产。
由图知，未注明粗糙度的表面不加工。
小头孔内表面与大头孔两个端面的表面粗糙度要求均为Ra5，可知要进行精加工。
未注明公差的尺寸默认为IT14~IT18，并且确定各个尺寸的公差度等级，综合表面粗糙度和形位误差要求决定各个加工面要选取何种加工方式如下：小头孔上下端面：粗铣大头孔上下端面：粗糙度较高，粗铣后精铣小头孔：粗糙度要求高，扩、铰大头孔：扩其余不加工。
但是该零件大头孔为半圆孔，其加工工艺性不如整圆孔的加工工艺性好，因此确定毛坯形状为两个车床拨叉相对的形状，使大头孔为一个整圆，一次性加工出两个零件。
2、确定毛坯的材料和形状由零件图上标题栏中注明，该零件材料为ZG45。
分析零件的工艺性，确定毛坯精度为一级精度，查表获得总余量，确定毛坯形状如下图所示：3、拟定加工的工艺路线根据《机械制造技术基础》课程所学的内容，在制定机械加工工艺规程时要解决的问题有：（1）定位基准的选择原则：选精基准时要遵循基准重合原则、基准统一原则、互为基准原则和自为基准原则，来保证经济合理地达到零件的加工精度要求；选择粗基准时，考虑的重点是如何保证加工面有足够的余量，使不加工表面与加工表面间的尺寸、位置符合图样要求，因此选择原则是保证相互位置，余量均匀分配，尽量使用一次和便于工件装夹。
（2）加工方法的选择：根据被加工材料的性质、零件的生产类型、工件的形状及每个加工面的技术要求等条件，参阅相关机械加工手册来确定加工方法和分几次加工。
（3）加工工序安排的基本原则：先加工定位基准面在加工其他表面来提高定位精度；先加工主要表面再加工次要表面；先安排粗加工再安排精加工和光整加工；先加工表面再加工孔。
方案一：工序一：以小头孔下端面C、D定位，粗铣A、B。
工序二：以小头孔上端面A、B定位，粗铣C、D。
工序三：以小头孔下端面C、D和大头孔内圆轴线定位，扩两个小头孔。
拨叉设计说明书
目录第一章第一节第二节第三节第四节第五节第二章第一节第二节第三节第四节第五节第三章第一节第二节第三节第四节第五节第四章第一节第二节第三节第四节第五节第一章拨叉的工艺规程设计第一节拨叉的工艺分析及生产类型的确定一、拨叉的用途和主要工作面分析该拨叉位于某机器变速箱的换挡机构中，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ20孔与操纵机构相连，二下方的φ113半圆孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
该拨叉在改换档位时要承受弯曲应力和冲击载荷的作用，因此该零件应具有足够的强度、刚度和韧性，以适应拨叉的工作条件。
该零件的主要工作φ）和叉脚底面，在设计工艺规程的过程表面为叉脚两端面、叉轴孔（208H中要重点予以保证。
二、拨叉的技术要求零件的材料为6003QT-，零件质量1.12kg。
该拨叉形状特殊，结构复杂，属典型叉杆类零件。
为实现换挡变速的功能要求，其叉轴孔与变速叉轴有配合要求，因此加工精度较高。
叉脚两端面在工作过程中需要承受冲击载荷，为增强其耐磨性，该表面要求淬火处理，硬度为48 ~ 58 HRC。
为此，把拨叉的各项技术要求如下：表xx 拨叉的各项技术要求三、拨叉的工艺性审查分析零件图可知拨插头两端面和叉脚两端面均要求切削加工，并在轴向方向上均高于相邻表面，这样既减少了加工面积，又提高了换挡时叉脚端面的接触刚度；零件除主要工作表面外其余工作表面加工精度均要求不高，不需要高精度机床加工，通过铣削、钻床的加工就可以达到加工要求；而主要工作表面虽然加工精度要求较高，但也可以在正常的生产条件下，采用较经济的方法保质保量地加工出来。
由此可知，该零件的工艺性较好。
四、拨叉的生产类型此零件的生产类型为大量生产。
第二节确定毛坯并绘制毛坯图一、选择毛坯考虑到零件的工作要求和加工经济性，零件毛坯选择铸件，砂型铸造。
二、确定毛坯的尺寸公差和机械加工余量三、绘制拨叉的铸造毛坯简图图xx 拨叉铸造毛坯简图第三节拨叉工艺路线的拟定一、定位基准的选择1，精基准的选择根据拨叉零件的技术要求，选择拨叉左端面和叉轴孔作为精基准，，零件上的很多表面都可以采用他们作基准进行加工，即遵循了“基准统一”的原则。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制造工艺学课程设计任务书设计题目：副变速拨叉机械加工工艺规程编制及工装设计（年产量：4,000件）设计内容： 1.编制机械加工工艺规程，填写工艺文献1套，绘制零件毛坯图1张2.设计夹具1套，绘制夹具装配图和主要结构零件图各1张3.撰写课程设计说明书1份设计时间：2010年12月13日～31日学生姓名：学生班级：指导教师：2010年12月目录序言机械制造技术基础课程设计是在学完了机械制造技术基础和大部分专业课，并进行了生产实习的基础上进行的又一个实践性教学环节。
这次设计使我们能综合运用机械制造技术基础中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决了另据机械制造工艺问题，设计了机床专用夹具这一典型的工艺设备，提高了结构设计能力，为今后的毕业设计及未来从事的工作打下了良好的基础。
由于能力所限，经验不足中还有许多不足之处，希望各位老师多加指教。
Y5零件分析（一）零件的作用副变速拨叉应用在副变速箱的换档机构中，拨叉头孔套早变速叉轴上。
拨叉脚则夹在双联变换齿轮的槽中。
当需要变速时，操纵变速杆，变换操纵机构就通过拨叉头部的操纵槽带动拨叉与变速叉轴一起在变速箱中滑移，拨插脚拨动双联变换齿轮在花键上滑动一改变档位，从而改变速度。
该拨叉变速时要承受弯曲应力和冲击载荷的作用，因此该零件具有足够的强度和刚度以及韧性，以适应拨叉的工作条件。
该拨叉形状特殊，结构简单。
为实现变速的功能，其叉轴孔与变速叉轴有配合要求，因此加工精度要求较高。
叉脚两端面在工作中需要承受冲击载荷，为增强起耐磨性，该表面要求高频淬火处理，硬度为48—58HRC。
拨叉头两端面和叉脚两端面在轴方向上均高于相邻表面，这样既减少了加工表面又提高了变速时叉脚端面的接触刚度。
该零件除了主加工表面外，其余的表面加工精度均较低，不需要高精度的机床加工，通过铣削、钻床的粗加工就可以达到加工要求。
（二）零件的工艺分析1．确定毛坯零件材料为KTH-10，考虑到零件在加工工程中所受冲击力不大，并且为中批量生产，因此，选择金属模砂型铸造毛坯。
铸件要求不能有砂眼、疏孔等缺陷，以保证零件的强度、硬度和刚度，使其在外力作用下不至于发生意外事故。
2．主要尺寸精度和形位公差（1）Φ24的圆柱（2）Φ14的孔的尺寸精度为H9（+0.0430），内表面粗糙度为3.2，其中心轴线的基准线偏差为Φ0.025（3）两叉头同侧的表面粗糙度为6.3（4）零件图中14H13（+0.270）凹槽表面粗糙度为12.5（5）叉脚端面40H(-0.12-0.24)表面粗糙度为12.5。
二，零件的工艺分析及生产类型的确定一，确定毛坯1，确定毛坯种类：零件材料为KTH350-10,考虑到零件在加工过程中所受冲击力不大并且为中批量生产，所以，选择金属模机械砂型铸造毛坯。
查表，选用铸件尺寸公差等级为CT10。
保证的尺寸公差在1-3mm。
副变速拨叉毛坯图见附件一，零件图见附件二。
三，工艺规程设计（一）选择定位基准：1：粗基准选择：以零件的左端面为主要粗基准，以零件的左端面外圆为辅助粗基准。
2：精基准选择：根据精基准的选择原则“基准统一原则”以及考虑到工件的装夹与加工方便，选用加工后的左端面为主要精基准，以零件的左端面外圆为辅助精基准。
（2）制定工艺路线考虑到零件的几何形状，尺寸精度以及位置精度等技术要求，以及加工时的经济性，尽量使工序能够集中起来。
零件的加工方法及工艺路线如下：方案一：工序一：先铸件回火工序二：以Φ24外端面为粗定位基准，粗铣拨叉左右两端面；用成型刀铣左右两端面工序三：以Φ24外端面为基准，铣叉脚右端面；倒角工序四：以Φ24外端面为基准，钻，扩，铰孔Φ14mm孔工序五：以叉脚右端面为精基准，铣叉脚左端面，倒角；铣14H13（0+0.27）槽+0.1孔工序六：以叉脚右端面为精基准，钻Φ8.7工序七：去毛刺工序八：终检方案二工序1：粗铣,精铣φ24右端面，以φ24左端面为粗基准，采用立式铣床加专用夹具。
工序2:钻，扩，铰，及精铰φ14孔，以φ24右端面以及φ24外圆为基准，采用立式钻床以及专用夹具。
工序3：粗铣，精铣φ24左端面，以及粗铣，精铣两叉头左侧及右侧，以φ24右端面为定位基准，采用立式铣床及专用夹具。
工序4：粗铣，精铣两叉头内侧，以φ14孔中心为定位基准，采用卧式铣床及专用夹具。
工序5：粗铣，精铣槽，以φ24孔表面为定位基面，采用卧式铣床及专用夹具。
工序6：钻，扩，铰及精铰φ8.7孔，以φ24孔表面为定位基面，采用立式钻床及专用夹具。
工序7：去毛刺。
工序8：终检。
通过比较，方案一的加工精度和加工顺序都没有方案二好，因此，将加工工艺路线确定为:工序1：粗铣,精铣φ24右端面，以φ24左端面为粗基准，采用立式铣床加专用夹具。
工序2:钻，扩，铰，及精铰φ14孔，以φ24右端面以及φ24外圆为基准，采用立式钻床以及专用夹具。
工序3：粗铣，精铣φ24左端面，以及粗铣，精铣两叉头左侧及右侧，以φ24右端面为定位基准，采用立式铣床及专用夹具。
工序4：粗铣，精铣两叉头内侧，以φ14孔中心为定位基准，采用卧式铣床及专用夹具。
工序5：粗铣，精铣槽，以φ24孔表面为定位基面，采用卧式铣床及专用夹具。
工序6：钻，扩，铰及精铰φ8.7孔，以φ24孔表面为定位基面，采用立式钻床及专用夹具。
工序7：去毛刺。
工序8：终检。
(3）加工余量，工序尺寸及公差的确定1，各个工序加工余量，精度等级确定切屑用量及时间定额一、铣φ24端面以及两叉头左侧1、加工条件：被加工材料KTH350-10其最小抗拉强度为330MPa，最低延伸率为10的黑心可锻铸铁。
零件大小为x=70mm，y=85mm。
2、加工要求：粗铣φ24右端面，加工余量为2mm。
3、刀具选择：选择硬质合金端铣刀YG8，根据a≤4，a e≤60，选取p铣刀直径D=40mm，d=16mm，齿数12。
在0.15～0.3mm/z之间。
4、切屑深度:因为加工余量较小，一次走刀即可完成。
即被吃刀量为2mm。
Cv d 0 v T m a p v f z a e u v z p v5、选用铣床：查《机械制造工艺设计简明手册》表 4.2-35，选用X51 立式铣床，同时查得主轴转速：100 r .min -1 电动机功率：4.5kw 。
6、确定切屑速度和工作台每分钟进给量 f Mz 。
查《切削用量简明手册》表 3.27 中公式计算 v c = x y v q k v 查表c v = 548, k v = 1,T = 120 min, m = 0.33, a p = 2, x v = 0.17 y v = 0.32, a e = 2, u v = 0.22，q v = 0.22，p v = 0v c = 74.8m/min7、工时定额的确定完成零件加工的一个工序的时间定额公式：T d = T j + T f + T b + T x + T z / N 其中 T d -单件时间定额； T j -基本时间 ； T f -辅助时间； T b -布置工作时间； T x -休息及生理需要时间； T z -准备与终结时间；N-一批零件的数量。
基本时间： T j = l + l 1 + l 2 f Mzi ;l 1 = a e (d - a e ) + 2;l 2 = 3 计算可得 T j = 0.4 min .辅助时间： T f =0.2 T j =0.08min.布置工作时间： T b =0.05×0.48=0.024min.休息及生理需要时间 T z =0.03×0.48 ≈ 0.02min准备与终结时间在中批量生产中可以忽视。
工时定额 T=0.53min2、加工φ14 孔1、加工条件：被加工材料 KTH350-10 其最小抗拉强度为 330MPa ，最低延伸率为 10 的黑心可锻铸铁，孔直径为 14mm 。
钻孔至 12mm ，扩孔至 13.8mm ，精铰至 14mm 。
c vd 0 v T m a p f yv2、选择刀具：钻孔时，高速钢，钻头直径 12mm ，扩孔时，高速钢，钻头直径 13.8mm ，铰孔时，YG8，钻头直径为 14mm 。
进给量f ≤ 0.3mm / r ，切削速度 v c =x z k v 查《切削用量简明手册》表2.30 算得 v c = 12.1m / min 。
3、选用钻床：查《机械制造工艺设计简明手册》表 4.2-14，选用立式钻床 Z525。
主轴最大行程 175mm ，主轴转速 97r/min ，主轴最大转矩 245.25N ，功率 2.8kw 。
4、时间定额的确定完成零件加工的一个工序的时间定额公式：T d = T j + T f + T b + T x + T z / N 其中 T d -单件时间定额； T j -基本时间 ； T f -辅助时间； T b -布置工作时间； T x -休息及生理需要时间； T z -准备与终结时间；N-一批零件的数量。
钻孔的基本时间： T j = L fn= l + l 1 + l 2 fn;l 1 = D 2cot k r + 2;l 2 = 3 ；计算可得：T j = 3.8 m in辅助时间： T f =0.2 T j =0.76min.布置工作时间： T b =0.05*3.8=0.19min.休息及生理需要时间 T z =0.03*3.8 ≈ 0.11min准备与终结时间在中批量生产中可以忽视。
工时定额 T d = T j + T f + T b + T x + T z / N = 4.86min扩孔的基本时间： T j = L fn= l + l 1 + l 2 fn;l 1 = D - d 1 2cot k r + 2;l 2 = 3 ；计算可得：T j = 5.1minc vd 0 vT m a p f yv辅助时间： T f =0.2 T j =1.02min.布置工作时间： T b =0.05*5.1=0.26min.休息及生理需要时间 T z =0.03*5.1 ≈ 0.15min准备与终结时间在中批量生产中可以忽视。
工时定额 T d = T j + T f + T b + T x + T z / N = 6.53min铰孔的基本时间：： T j = L fn= l + l 1 + l 2 fn;l 1 = D - d 1 2cot k r + 2;l 2 = 3 ；计算可得： T j = 4.9 min辅助时间： T f =0.2 T j =0.98min.布置工作时间： T b =0.05*4.9=0.25min.休息及生理需要时间 T z =0.03*4.9 ≈ 0.15min准备与终结时间在中批量生产中可以忽视。
