Excel模板-多层折线图(静态)
精品图表Excel绘制多系列折线图
精品图表Excel绘制多系列折线图
本期内容主要给大家讲解一下，关于多系列折线性的绘制。
上一节的内容中给大家讲解了单系列折线图与面积图的绘制。
还没有学习的朋友可以查看下面的链接：
现精品图表 | Excel绘制折线图与面积图
本期内容相对于上一期也是比较简单，先上样图，下图展示了两种不同风格的样式。
第一种是带有背景色，而第二种是则不带，干净清爽。
A
B
这两个图表的方法与上一节内容的绘制方法是一样的，首先看一下数据源,时间序列已经处理了，第一个年份是上述A图的X轴。
第二个年份是B图的X轴。
下面来看一下这两幅图的作图步骤：
Step-01:先选择B列与E列，插入一个折线图，然后再添加B列与F列至已经插入的折线图中。
Step-02:设置Y轴的坐标轴的边界，单位与大小等。
如下图所示。
Step-03:设置X轴的标签显示，如下图所示，24是两年，也就是
说每两年为一档。
这两个主要是为了设置网格线与刻度标签。
Step-04:最后美化图表。
本图表是运用到的颜色值如下图，可供参考。
上面的这个问题，由于纵坐标轴是不是从0刻度起，所以为了保险起见，可以添加以下的符号，表示刻度是不是从0开始的。
如下图：
另外一个样式的图的做法与上述的步骤是一样的。
用电脑(Excel)制作折线图
对图表进行个性化设置，如标题、坐标轴、数据标签等
双击图表，进入编辑模式。
调整坐标轴的刻度范围和 标签格式，以满足需求。
根据需要，可以更改图表 的颜色、线条样式等视觉
效果。
添加图表标题，并设置标 题的字体、大小和位置。
添加数据标签，以便更好 地显示每个数据点的具体
值。
完成个性化设置后，保存 工作簿即可。
02
视觉效果
柱状图通过柱子的高度来比较不同类别的数据，视觉上更强调数据的差
异；折线图则通过线的起伏来强调数据随时间的变化趋势。
03
适用场景
柱状图在比较不同类别的数量时更为常见，如销售数据按产品类别的比
较；折线图在展示时间序列数据时更为合适，如某产品的销售随时间的
变化。
与饼图的比较
数据展示
饼图主要用于展示整体中各部分的占比关系，通过扇区的 面积或标签来表达；折线图则是展示数据随时间的变化趋 势。
视觉效果
散点图强调两个变量之间的关系，帮助人们了解变量之间的关联；折线图则强调一个变量 的变化趋势。
适用场景
散点图常用于探索两个变量之间的关系，如广告投入与销售额之间的关系；折线图则常用 于展示一个变量随时间的变化趋势，如某产品的销售随时间的变化。
05
折线图的应用实例
股票价格走势分析
总结词
折线图在股票价格走势分析中非常适用，可以清晰地展示股价的涨跌趋势和波 动情况。
来的发展趋势。
非线性趋势线
对于非线性数据，可以添加非线性 趋势线来描述数据的变化规律。
趋势线公式
在趋势线上添加公式标签，显示趋 势线的斜率和截距，帮助理解趋势 线的数学模型。
使用数据标签，显示具体数据
数据标签位置
如何用Excel表格绘制二维折线图（2）
如何用Excel表格绘制二维折线图(2)
excel中做折线图的教程
折线图制作步骤1：打开我们要制作的表格
折线图制作步骤2：首先我们先制作一个人的折线图，点击插入——图表，选择折线图中的数据点折线图，因为我们只是要制作收入的变化，用这种类型的图适合。
折线图制作步骤3：然后点击下一步，会让我们选择制图的数据区域
折线图制作步骤4：然后选择前两行，因为我们要制作和尚的收入库，所以不需要选择尼姑的收入行。
折线图制作步骤5：选择完以后点击对话框选择区域的图标，会演出一个源数据的对话框，我们确认以后继续点击下一步
折线图制作步骤6：然后输入图表标题以及X轴和Y轴的名称，继续点击下一步
折线图制作步骤7：弹出网格线格式的对话框，设置一下线条的形式，可根据自己实际需要的情况设置。
折线图制作步骤8：然后点击刻度，因为和尚的收入在1000到1800之间，所以我就把最小值设置为1000，最大值设置为1800。
点击确定，图表就出来了。
折线图制作步骤9：图表出来以后，用鼠标双击折线，会弹出一个数据系列格式
折线图制作步骤10：在这里可以设置线形的形式和数据标记的形式，数据标记就是每一个月的数据和月份的交集。
其他的选项大家可以根据自己的喜好来设置，我在这里就不一一的介绍了，然后设置完之后确定，图表就制作好了。
如果想修改图标的大小直接选中图表后拉动就可以了。
其他的文字都可以双击就行改动。
折线图制作步骤11：接下来制作两个人的图表，同样的插入图表，在选择区域的时候吧两个人的区域都选上就可以了。
折线图制作步骤12：然后接下来的设置和上述的方法一样，为了更清楚的显示两个人收入的差距，所以要把最小值和最大值设置的合理一些。
如何在Excel中创建一个简单的折线图
如何在Excel中创建一个简单的折线图Excel是一款强大的数据管理和分析软件，它提供了丰富的图表功能，以帮助用户更好地理解和展示数据。
折线图是一种常用的图表类型，用于显示数据随时间或其他变量的变化趋势。
下面将介绍如何在Excel中创建一个简单的折线图，以便更好地呈现和分析数据。
一、准备数据在创建折线图之前，首先需要准备好要使用的数据。
打开Excel并在工作表中输入数据。
通常，折线图的横轴表示时间或其他独立变量，纵轴表示数据的数值。
确保数据是有序的，并且没有缺失值。
二、选择数据范围在准备好数据后，选择要包含在折线图中的数据范围。
点击要创建折线图的位置，然后将鼠标拖动以选择数据的范围。
可以选择多列数据，并且可以包含数据的标签或标题。
三、创建折线图选择数据范围后，点击Excel顶部菜单栏中的“插入”选项。
在“插入”选项中，找到图表类型并选择折线图。
选择合适的折线图样式，如果数据有多条线，可以选择不同的图例选项。
四、调整图表样式创建折线图后，可以对其进行进一步的样式调整，以满足特定的需求。
可以通过选中图表元素并使用Excel的格式化工具栏来调整线条的颜色、粗细以及标记点的形状。
另外，可以调整横轴和纵轴的标签、标题等，以使图表更加清晰明了。
可以通过双击图表元素或右键单击图表来进行进一步的设置和调整。
五、添加数据标签如果需要在折线图中显示具体的数据数值，可以添加数据标签。
选中折线图上的数据点，然后右键单击，选择“添加数据标签”选项。
数据标签将显示在每个数据点上，帮助读者更好地理解数据。
六、保存和分享图表完成折线图的创建和调整后，可以将其保存为图片或将整个工作表保存，并与他人分享。
点击Excel顶部菜单栏中的“文件”选项，选择“另存为”或“导出”。
选择合适的格式进行保存，如JPEG、PNG或PDF 等。
在Excel中创建简单的折线图并不难，只需要准备好数据并按照上述步骤操作即可。
折线图能够直观地展示数据的变化趋势，帮助用户更好地分析和理解数据。
电子表格(折线图)图表做法
|眄丹 ][V 丄一汕狂）|CF~--d g*] | 九FE 心 ]1、点击“插入”选择“图表处”折线图，如下图:3、“数据区域”选择红色下箭头'。
框中“累计位移”或者“位移速率” 乐？II 产生在:数据点折钱陵2、然后“下一步目定乂粪出标准裘型 子圉表英型（D ：抿下不放可吏看示例叩| 麻怡 ~| X 上一吿cto] IT.—步 凰）》】[ 完踰⑴ ]=出 口1 ■亦摘 L 22 - 135樹站区鹹糸列OODOODHUOn OIOIDOOOIluDn 弘s.T.Bs-1 .xaln4、“系列”里面选“分类（X ）轴标志”的红色小箭头些：，选择“测量日期”5、然后“下一步在“图表标题（T）”里面输入：XXXXX 净空水平位移U-T曲线“分类（X）轴”里面输入：时间（T : d）“数值（Y）轴”里面输入：位移（U : mm）最后单击完成。
XXXX 净空水平位移U-T 曲线*系列1)12.00m 10.008.005—1COON 9 HI .H H Z 3 H I 6.00 4.002.000.00U ( 移 位 时间（T ：d ）然后对图表进行修改，使之美观。
把图中“横线和阴影，还有系列1”删除 -45度”如下图: XXXX 净空水平位移U-T 曲线)12.00 m10.007—1n K H _2 3— H I n K H _2 9 IC9ON 5 I 864 2 0 • u —移位最后对着图表的横坐标单击右键选择“坐标轴格式”在“方向”那里选同理对图表"纵坐标的坐标轴标题格式”也就是"位移（U : mm）”进行修改。
如下图:最后适当移动一下位置，如下图:XXXX净空水平位移U-T曲线知2%___________________________.12 . 12 . 12 . 12 . 12 . 1 . 1 . 1 . 1.15.17然后对图中的图线单击右键，选择“添加趋势线”线型选“对数”，“选项”把“显视公式”XXXX净空水平位移U-T曲线位移(U:m)12.0010.008.006.004.002.000.00 -2.00 -4.00位移(U:mi)12.0010.008.006.004.002.000.00(T: d)前面打上"，如下图:完成图形如下:E2%2%2%2%2%：：I兀.％无5 .9.13.17把图中公式里的Y改成U，趋势线改成虚线。

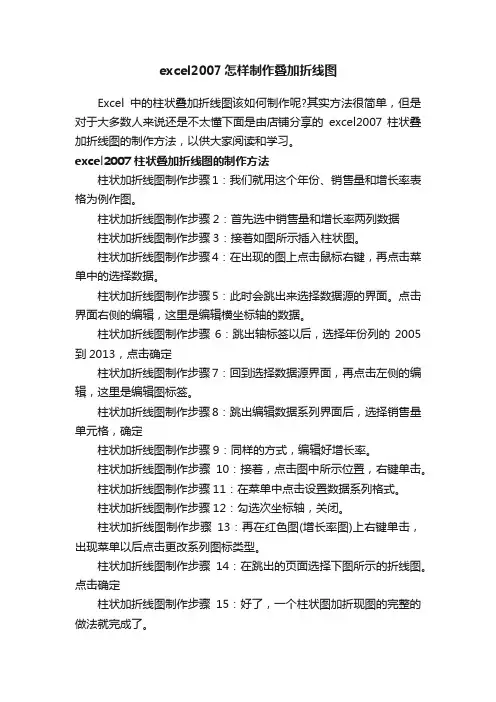

excel2007怎样制作叠加折线图
excel2007怎样制作叠加折线图
Excel中的柱状叠加折线图该如何制作呢?其实方法很简单，但是对于大多数人来说还是不太懂下面是由店铺分享的excel2007 柱状叠加折线图的制作方法，以供大家阅读和学习。
excel2007柱状叠加折线图的制作方法
柱状加折线图制作步骤1：我们就用这个年份、销售量和增长率表格为例作图。
柱状加折线图制作步骤2：首先选中销售量和增长率两列数据
柱状加折线图制作步骤3：接着如图所示插入柱状图。
柱状加折线图制作步骤4：在出现的图上点击鼠标右键，再点击菜单中的选择数据。
柱状加折线图制作步骤5：此时会跳出来选择数据源的界面。
点击界面右侧的编辑，这里是编辑横坐标轴的数据。
柱状加折线图制作步骤6：跳出轴标签以后，选择年份列的2005到2013，点击确定
柱状加折线图制作步骤7：回到选择数据源界面，再点击左侧的编辑，这里是编辑图标签。
柱状加折线图制作步骤8：跳出编辑数据系列界面后，选择销售量单元格，确定
柱状加折线图制作步骤9：同样的方式，编辑好增长率。
柱状加折线图制作步骤10：接着，点击图中所示位置，右键单击。
柱状加折线图制作步骤11：在菜单中点击设置数据系列格式。
柱状加折线图制作步骤12：勾选次坐标轴，关闭。
柱状加折线图制作步骤13：再在红色图(增长率图)上右键单击，出现菜单以后点击更改系列图标类型。
柱状加折线图制作步骤14：在跳出的页面选择下图所示的折线图。
点击确定
柱状加折线图制作步骤15：好了，一个柱状图加折现图的完整的做法就完成了。
怎样做excel折线图
怎样做excel折线图你还在为Excel折线图怎么做而苦恼吗，今天店铺教你Excel折线图怎么做，让你告别Excel折线图怎么做的烦恼。
本经验主要从三方面讲Excel图表制作：1.该图表的用途2.该图表的适用范围3.该图表的美化，即美化达到的效果：符合图表阅读习惯，突出重点，简洁美观，投影清晰。
美化主要分以下九个方面1.垂直(值)轴2.垂直(值)轴主要网格线3.绘图区4.水平(类别)轴5.图例6.系列7.字体8.背景色9.添加标题和数据来源工具/原料Excel1.折线图的用途11.展示数据随时间变化的趋势END2.折线图的使用范围12.如果未分组或者分组数量过多，就用折线图。
适合于显示在相等时间间隔下数据的趋势。
END3.折线图美化案列3.选中数据区域——点击插入——选择所需图表类型，然后进入图表美化。
点击图表工具——格式——垂直(值)轴——设置所选内容格式。
4.垂直(值)轴:设置坐标轴格式——坐标轴选项。
主要刻度线数目=(最大值-最小值)/主要刻度单位值(小于6-7个为最佳)如图所示，最小值为0，最大值为100，单位为20，刻度数目为5.5.垂直(值)轴主要网格线:设置主要网格线格式——线条(实线)——颜色(黑色，淡色35%)——短划线类型(短划线)网格线装饰(一般为虚线，在柱子上有数据标签时删除，或者数据较少时)6.绘图区选中(右击)——添加数据标签设置数据标签格式——纯色填充，可以根据需要自行设置。
7.水平(类别)轴设置坐标轴格式——刻度线标记——主要类型(内部)。
这里数据项较多，要有刻度线标记，使图表分类项更容易分辨。
如果数据项较少，去掉刻度线，使图表跟简介美观。
设置坐标轴格式——线条(实线)——颜色(黑色)。
设置坐标轴格式——对齐方式——文字方向——堆积。
8.主副标题和添加数据来源根据表格需要，添加标题，标题尽量简洁，且能够反映表格内容，突出你想表达的观点。
9.分别选中垂直(值)轴和水平(类别)轴，点击开始，进行数字字体设置。
如何在excel创建折线图表
1.新建一个excel
2.把你的横纵坐标轴数据，还有肉眼读出来的值的数据，都放到execl的单元格内。
如图：
3.插入\图标\折线图，下一步。
4.选择数据区域，系列产生在列。
5. 系列选项卡里面，选择分类X轴标志，选择横坐标的值，确定。
6.这个页面设置网格线选项卡里面内容，分类X轴和分类Y轴，根据你的样图，应该是
勾选主要网格线，右边能看到效果。
7.根据需要设置图例选项卡的内容。
下一步。
8.选择作为其中的对象插入到Sheet1中，点击完成，图的大概样式就出来了。
9.接下来需要对图标进行一些个性化的设置。
双击左侧的纵坐标，出现坐标轴格式设置。
10. 在灰色的图案内，右键，选择绘图区格式，把背景改为白色。
确定，ok！。
新版excel中同一坐标中多根折线图创建
创建如图折线图
一、建立excel表格（本方法可随意创建）
二、如图选中后插入折线
生成下图
三、在二步生成图中（如右上角）右击，选择“选择数据”
四、在对话框中点击右侧的水平分类轴标签，下方的编辑。
从新选取X轴数据（下图虚线框）即可，然后点击确定。
五、确定后生成下图
六、在上图中右击，选取选择数据。
删除无用项9.9和导叶开度。
得到，导叶开度和桨叶开度关系图。
七、上图中右击，选取选择数据。
点击添加，然后选择下一个桨叶开度。
如下图,名称自己填，然后单击系列值的红色箭头后，在表格中选取数据
得图如下
多重复几条后如图
具体细节，XY坐标轴范围，折线名称可以分别右击编辑。
试试就行了。
圣人龙王整理。
Excel怎样绘制二维折线图
Excel怎样绘制二维折线图Excel表格，作为一款办公必备软件，相信很多人都需要掌握。
哪么大家知道怎么绘制Excel绘制二维折线图呢?接下来店铺举例简单的例子告诉大家绘制二维折线图的方法吧。
Excel绘制二维折线图的方法Excel二维折线图绘制方法1：如果出现下图这样的数据，想把它用二维折线表格的形式，进行描绘出来。
Excel二维折线图绘制方法2：首先，在菜单栏中找到插入选项，然后点击折线图，选择所有图表类型。
Excel二维折线图绘制方法3：然后出现这样一个框框，选择你想要的一个图表的类型，以图中选中的类型为例，点击确定。
Excel二维折线图绘制方法4：完成后，出现这样一个画面。
在空白区域点击右键，选中里面的选择数据。
Excel二维折线图绘制方法5：出现这样的画面，然后选中框框里面的数据作为图表数据。
注：选择数据的时候，先把框框原来的数据清理掉，只留下等于号。
然后直接点住左键不放，把数据全部框选进去即可。
Excel二维折线图绘制方法6：然后根据，显示出来的折线图，对图例项(系列)和水平(分类)轴标签进行改名。
Excel二维折线图绘制方法7：改完之后，便成功绘制了一幅二维折线图，下面是效果图。
注：改水平(分类)轴标签的时候，需要跟选择数据一样，框选住姓名栏下的所有名字。
Excel使用技巧1、快速启动Excel若您日常工作中要经常使用Excel，可以在启动Windows时启动它，设置方法：(1)启动“我的电脑”进入Windows目录，依照路径“Start Menu\Programs\启动”来打开“启动”文件夹。
(2)打开Excel 所在的文件夹，用鼠标将Excel图标拖到“启动”文件夹，这时Excel的快捷方式就被复制到“启动”文件夹中，下次启动Windows就可快速启动Excel了。
若Windows已启动，您可用以下方法快速启动Excel。
方法一：双击“开始”菜单中的“文档”命令里的任一Excel工作簿即可。
折线图示例Excel大全
在Excel中，选择包含异常值的数据，插入折线图。通过观察 折线图上的离群点，可以快速识别出异常值，进一步分析其 产生的原因和影响。
04
折线图的优化技巧
选择合适的数据系列和数据点
总结词
选择合适的数据系列和数据点是创建有效折线图的关键。
详细描述
在Excel中创建折线图时，应选择适当的数据系列和数据点。确保数据系列和数据点准确反映你要表达 的信息，并剔除无关或异常的数据。合理的数据选择将有助于提高折线图的清晰度和可读性。
详细描述
在Excel中，选择时间序列数据，插入折线图，即可生成一个展示时间序列数据 的折线图。通过观察折线图的走势，可以了解数据随时间的变化情况。
比较数据系列
总结词
通过比较不同数据系列的折线图，可以直观地看出各系列之间的差异和相似性。
详细描述
在Excel中，选择要比较的数据系列，插入折线图，将它们放在同一个图表中。 通过观察各系列折线图的走势和位置，可以轻松比较它们之间的差异和相似性。
调整图表位置和大小
根据需要调整图表的位置和大小，使其适应表格。
调整图表格式
设置图表标题
在图表上方添加标题， 并设置字体、字号和颜
色等格式。
设置坐标轴
根据需要设置横坐标和 纵坐标的名称、刻度和
格式等。
设置数据系列
根据需要设置数据系列 的线条颜色、粗细和数
据标记等。
设置图例
添加图例并设置其位置 和格式。
助分析未来可能发生的情况。这有助于更好地理解数据，并做出基于趋势的决策。
05
折线图的常见问题与解决 方案
数据点重叠或交叉问题
总结词
数据点重叠或交叉会导致图表难以辨 识，影响信息的准确传达。
excel2007绘制二维折线图的方法
excel2007绘制二维折线图的方法
Excel中的二维折线图具体该如何绘制呢?下面是店铺带来的关于excel2007绘制二维折线图的方法，希望阅读过后对你有所启发!
excel2007绘制二维折线图的方法：
绘制二维折线图步骤1：如果出现下图这样的数据，想把它用二维折线表格的形式，进行描绘出来。
绘制二维折线图步骤2：首先，在菜单栏中找到插入选项，然后点击折线图，选择所有图表类型。
绘制二维折线图步骤3：然后出现这样一个框框，选择你想要的一个图表的类型，以图中选中的类型为例，点击确定。
绘制二维折线图步骤4：完成后，出现这样一个画面。
在空白区域点击右键，选中里面的选择数据。
绘制二维折线图步骤5：出现这样的画面，然后选中框框里面的数据作为图表数据。
注：选择数据的时候，先把框框原来的数据清理掉，只留下等于号。
然后直接点住左键不放，把数据全部框选进去即可。
绘制二维折线图步骤6：然后根据，显示出来的折线图，对图例项(系列)和水平(分类)轴标签进行改名。
绘制二维折线图步骤7：改完之后，便成功绘制了一幅二维折线图，下面是效果图。
注：改水平(分类)轴标签的时候，需要跟选择数据一样，框选住姓名栏下的所有名字。
Excel中进行设置图表为静态和动态的操作技巧
Excel中进行设置图表为静态和动态的操作技巧
Excel的图表本身是不可以旋转放置的，那么怎么可以通过其他方式来实现对图表的旋转呢今天，店铺就教大家在Excel中进行设置图表为静态和动态的操作技巧。
Excel中进行设置图表为静态和动态的操作步骤：
把图表复制为静态图片
按“shift”键，单击图表区，然后执行“编辑——复制图片”命令，弹出“复制图片”对话框，然后按确定。
在一个空白的单元格处，点鼠标右键，然后粘贴，就会复制出一个图片。
单击图片上方的绿色旋转按钮，鼠标指针变成旋转的箭头，然后就可以任意的旋转图片了。
使用照相机功能
执行“视图——工具栏——自定义”命令，弹出“自定义”对话框，然后依次执行“命令——类别”，找到“工具”，然后再右边的“命令”中找到“照相机”。
鼠标单击“照相机”图标，鼠标左击把图标拖出来，讲“照相机”添加到常用工具栏中。
选中图表所在的区域，实例中是H5-Q21区域，然后单击工具栏中的“照相机”命令，这时候鼠标会变成十字形，出现个矩形区域，拖到空白处，就会出现一个一样的图片。
调整图片大小，充满空白区域。
单击图片上方的绿色旋转按钮，鼠标指针变成旋转的箭头，然后就可以任意的旋转图片了。
