正确使用三阀组

如何正确使用三阀组

化工科技现场孔板流量计工作方式都是三阀组和差压变送器通过导压管配套使用的，孔板流量计有一体式和分体式的，但是都必须用三阀组，因为孔板流量计算，必须有差压值才能通过计算书中的计算公式计算流量，这就要求我们平常会正确使用和维护三阀组，特别是高压部分的三阀组，在现场维修时需要特别注意。

首先我们要理解三阀组的结构和原理，三阀组由阀体、二个截止阀及一个平衡阀组成。三阀组是由三个互相沟通的三个阀组成。根据每个阀在系统中所起的作用可分为：左边为高压阀，右边为低压阀，中间为平衡阀。三阀组与差变送器配套使用,作用是将正、负压测量室与引压点导通或断开；或将正负压测量室断开或导通。仪表三阀组的作用，如果说是用节流原件+差压变送器测流量的话，变送器一般都要带三阀组或五阀组，三阀组的作用是两个用于切断，一个用于平衡，五阀组的作用是两个切断，两个

排放，一个平衡在差压式变送器接入工艺管道时要用“三阀组”，作用是：1、在管道由初始状态（空）加入介质时，传感器两侧压力会突然变化，压差增大，为避免，应先关闭传感器两侧的阀A、B，打开旁通阀C，2、在介质充满管道，并趋近平稳、平衡后，逐渐打开A、B，使传感器两侧均匀施加压力；

3、最后关闭阀C，传感器开始正常工作；

4、关闭顺序与上述情况相反。此外，3阀组还有其它作用，如运行一段时间后清洗管道，传感器部分不受影响（管路被旁通）。

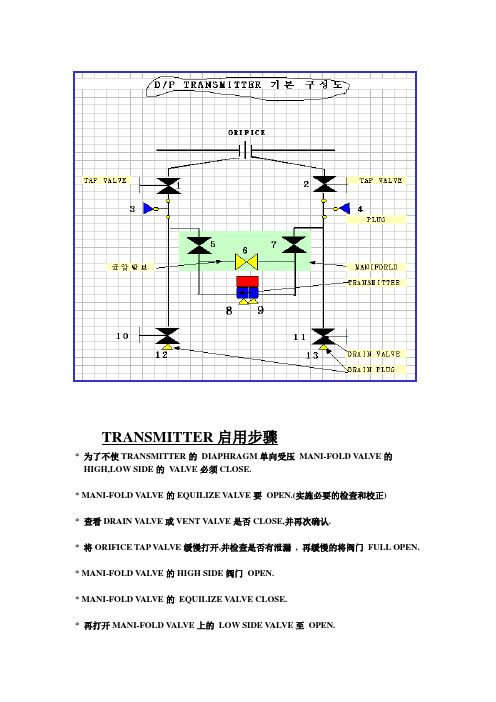

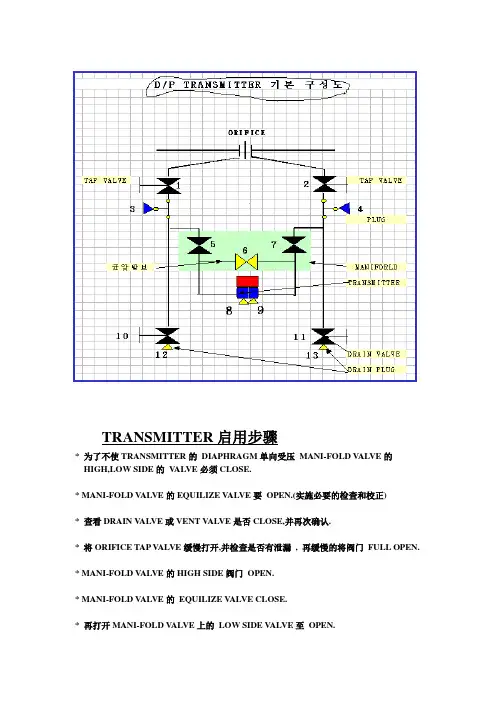

三阀组结构原理:三阀组由阀体、二个截止阀及一个平衡阀组成。差压变送器投入运行时的操作程序：首先，打开差压变送器上两个排污阀，而后打开平衡阀，再慢慢打开二个截止阀，将导压管内的空气或污物排除掉,关闭二个排污阀，再关闭平衡阀，变送器即可投入运行。差压变送器零点在线校验操作程序：先打开平衡阀，关闭二个截止阀，即可对变送器进行零点校验对于三阀组第一次开始使用与投用时，检查三阀组平衡阀是否打开！1．冲

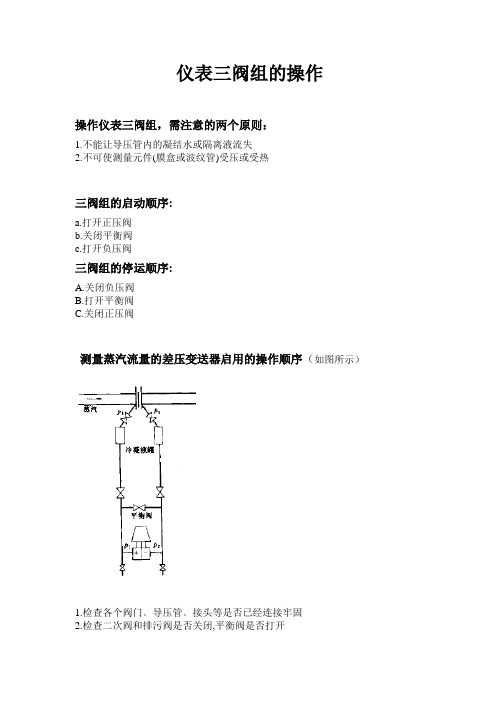

洗高低压引压管；第一步：关闭三阀组高低压阀；第二步：查三阀组平衡阀要打开；第三步：打开高低压引压管排污阀，打开引压管一次阀，冲洗引压管后关闭排污阀；2．三阀组投用。注意：如果测量的是蒸汽要引压管冷却到有冷凝水，管道要不热；第一步：查三阀组平衡阀要打开，高低压阀关闭；第二步：打开高压阀，等几秒钟；第三步：打开差压变送器高低压室排放针阀，至先有气后有水出来拧紧；第四步：检查连接管道不能有漏渗点！处理结束从头开始！第五步：关闭平衡阀；第六步：打开低压阀；就可开始正常使用了。其实这个问题要理解了就好了原则：不使设备单向受力，不串压。五阀组只是比三阀组多了两个排污阀，可以避免另设排污阀，对于没有排污设施的设备尤其好用，但通常价格较三阀组会贵很多。使用较少。三阀组停用，第一步：关闭三阀组负压阀；第二步：打开三阀组平衡阀，第三步：关闭三阀组正压阀；2．三阀组投用：第一步：检查三阀组平衡阀要打开，高低压阀关闭；第二步：打开高压阀，等几秒钟；第

三步：关闭平衡阀；第四步：打开低压阀；就可开始正常使用了。

三阀组在安装和撤除的时候,需要用到平衡阀.否则,差压的量程一般很小,如果厂家的过载能力不强,很容易损坏.

举个简单的例子:如果差压是60KPa,管道压力是1MPa的时候,如果没有平衡阀,无论先取正压室还是负压室,都会立马导致两边差压远远超过设定值.因为先取的那方会直接和大气相通,相当于0.1MPa,这样操作是致命的

所以说正确操作和维护三阀组时，因严格按照操作步骤操作，否则会造成设备损坏或大的人身伤害。

化工科技：崔志瑞
