SCR脱硝方案(氨水)16.7.14

SCR烟气脱硝项目技术方案

2016年7月

目录

1总则 (1)

2工程概况 (1)

2.1锅炉主要参数 (1)

2.2脱硝工艺方案 (2)

2.3工程范围 (2)

3设计采用的标准和规范 (2)

4烟气脱硝工艺方案 (3)

4.1脱硝工艺的简介 (3)

5 工艺系统说明 (9)

5.1氨的储存系统 (10)

5.5电气部分 (16)

5.6仪表和控制系统 (17)

6供货范围及清单 (20)

6.1供货范围（不仅限于此） (20)

6.2供货清单 (20)

7施工工期 (22)

8质量保证及售后服务 (23)

9设计技术指标 (24)

技术方案

1总则

1.1本技术文件仅适用于烟气脱硝技改项目，它包括脱硝系统正常运行所必需具备的工艺系统、控制系统的设计、设备选型、采购、制造、运输、设备供货、脱硝系统的安装施工及全过程的技术指导、调试、试运行、人员培训和最终的交付投产。土建设计及施工由招标方负责，由投标方提出土建条件资料。

1.2本技术文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范条文，投标方保证提供符合国家或国际标准和本技术规范书要求的优质产品及其相应的服务，对国家有关安全、环保、劳卫、消防等强制性标准将满足其要求，同时确保达到招标技术条件书要求的指标值。当投标方执行招标技术条件书所列标准（所列标准如有更新版本，以最新版本为准）有矛盾时，按较高标准执行。

1.3技术合同谈判将以本技术文件书为蓝本，经修改后最终确定的文件将作为技术协议书，并与商务合同文件有相同的法律效力。双方工作语言为中文，所有的技术条件书、文件资料均为中文。

1.4本技术文件未尽事宜，双方协商解决。

2工程概况

2.1锅炉主要参数

2.2脱硝工艺方案

锅炉脱硝装置分别采用选择性催化还原法（SCR）工艺做脱硝设计方案。

的含量不大于600mg/m3时，保性能保证要求：当装置进口烟气中NO

X

证脱硝装置出口烟气中NO

含量不大于200mg/m3。

X

2.3工程范围

2.3.1本工程为设计、供货、安装、培训、调试及交付使用等为一体的总承包项目。招标方提供电源、气源、水源、热源至脱硝区域10米范围内。

2.3.2投标方提供详细的供货清单，但不局限于供货范围内所列设备和系统。对于属于整套设备运行和施工所必需的部件，即使本文条款中未列出或数量不足，投标方仍须在执行合同时补足。

2.3.3 投标方提供检修所需的专用工具、随机备品备件。

3设计采用的标准和规范

3.1脱硝装置的设计、制造、安装、调试、试验及检查、试运行、考核、最终交付等符合相关的中国法律及规范。对于标准的采用符合下述原则：

(1)与安全、环保、健康、消防等相关的事项执行中国国家及地方有关法规、标准；

(2)设备和材料执行设备和材料制造商所在国标准；

(3)建筑、结构执行中国电力行业标准或中国相应的行业标准。

3.2脱硝工程设计、制造、安装、调试、试验及检查、试运行、性能考核、最终交付中采用的所有标准、规定如下：

4烟气脱硝工艺方案

4.1 脱硝工艺的简介

有关NO

X

的控制方法从燃料的生命周期的三个阶段入手，限燃烧前、燃烧中和燃烧后。当前，燃烧前脱硝的研究很少，几乎所有的形容都集中

在燃烧中和燃烧后的NO

X 的控制。所以在国际上把燃烧中NO

X

的所有控制措

施统称为一次措施，把燃烧后的NO

X

控制措施统称为二次措施，又称为烟气脱硝技术。

目前普遍采用的燃烧中NO

X 控制技术即为低NO

X

燃烧技术，主要有低N

O

X

燃烧器、空气分级燃烧和燃料分级燃烧。

应用在燃煤电站锅炉上的成熟烟气脱硝技术主要有选择性催化还原技术（Selective Catalytic Reduction，简称SCR）、选择性非催化还原技术（Selective Non-Catalytic Reduction，简称SNCR）以及SNCR/SCR混合烟气脱硝技术。

4.2 SCR烟气脱硝技术

近几年来选择性催化还原烟气脱硝技术(SCR)发展较快,在欧洲和日本得到了广泛的应用,目前催化还原烟气脱硝技术是应用最多的技术。

1）SCR脱硝反应

目前世界上流行的SCR工艺主要分为氨法SCR和尿素法SCR两种。此

两种法都是利用氨对NO

X 的还原功能，在催化剂的作用下将NO

X

(主要是NO)

还原为对大气没有多少影响的N

2和水。还原剂为NH

3

，其不同点则是在尿

素法SCR中，先利用一种设备将尿素转化为氨之后输送至SCR触媒反应器，它转换的方法为将尿素注入一分解室中，此分解室提供尿素分解所需之混合时间，驻留时间及温度，由此室分解出来之氨基产物即成为SCR的还原剂通过触媒实施化学反应后生成氨及水。尿素分解室中分解成氨的方法有热解法和水解法，主要化学反应方程式为：

NH

2CONH

2

+H

2

O→2NH

3

+CO

2

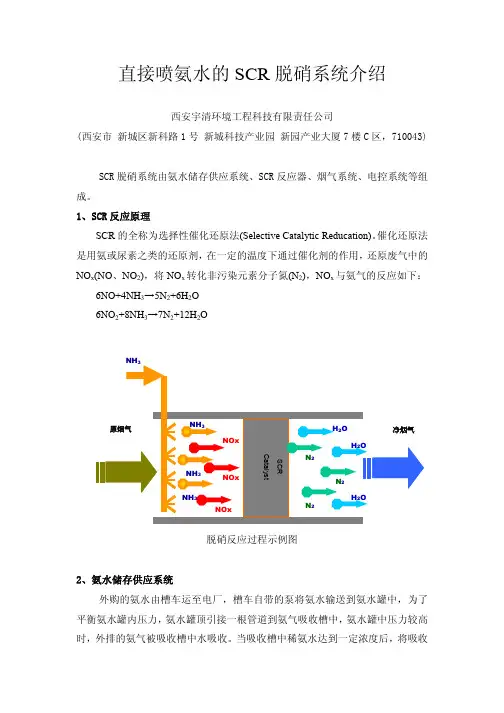

在整个工艺的设计中，通常是先使氨蒸发，然后和稀释空气或烟气混合，最后通过分配格栅喷入SCR反应器上游的烟气中。典型的SCR反应原理示意图如下：

在SCR反应器内，NO通过以下反应被还原：

4NO+4NH3+O2→3N2+6H2O

6NO+4NH3→5N2+6H2O

当烟气中有氧气时，反应第一式优先进行，因此，氨消耗量与NO还原量有一对一的关系。

在锅炉的烟气中，NO

2一般约占总的NO

X

浓度的5%，NO

2

参与的反应如

下：

2NO2+4NH3+O2→3N2+6H2O

6NO2+8NH3→7N2+12H2O
