单片机控制系统的设计与调试方法
单片机控制系统的设计与调试方法一、前言单片机控制系统是现代电子技术中的一种重要的应用，它具有体积小、功耗低、成本低等优点，被广泛应用于各种领域。
本文将介绍单片机控制系统的设计与调试方法。
二、硬件设计1. 确定系统功能需求在进行单片机控制系统的硬件设计前，需要确定系统的功能需求。
这包括了系统所要实现的功能以及所需要使用的传感器和执行器等。
2. 选择适当的单片机芯片根据系统的功能需求和性能要求，选择适当的单片机芯片。
常见的单片机芯片有8051系列、PIC系列、AVR系列等。
3. 设计电路图根据所选单片机芯片和外围器件，设计电路图。
电路图应包括主控芯片、外设接口电路、时钟电路等。
4. PCB设计根据电路图进行PCB布局和布线设计。
在进行PCB设计时应注意防止信号干扰和功率噪声等问题。
5. 制作PCB板完成PCB设计后，可以通过打样或委托加工来制作PCB板。
6. 组装调试将所选单片机芯片及外围器件进行组装，并进行调试。
在调试时需要注意电路连接是否正确、电源电压是否稳定等问题。
三、软件设计1. 确定系统的软件功能需求在进行单片机控制系统的软件设计前，需要确定系统的软件功能需求。
这包括了系统所要实现的功能以及所需要使用的算法和数据结构等。
2. 编写程序框架根据所选单片机芯片和外围器件，编写程序框架。
程序框架应包括初始化函数、主循环函数等。
3. 编写具体功能模块根据系统的软件功能需求，编写具体功能模块。
例如，如果系统需要测量温度，则需要编写一个测量温度的函数。
4. 调试程序完成程序编写后，进行调试。
在调试时需要注意程序是否能够正确运行、是否存在死循环等问题。
四、系统调试1. 确定测试方法在进行单片机控制系统的调试前，需要确定测试方法。
测试方法应包括了测试步骤和测试工具等。
2. 进行硬件测试对单片机控制系统进行硬件测试。
硬件测试应包括了电路连接是否正确、电源电压是否稳定等问题。
3. 进行软件测试对单片机控制系统进行软件测试。

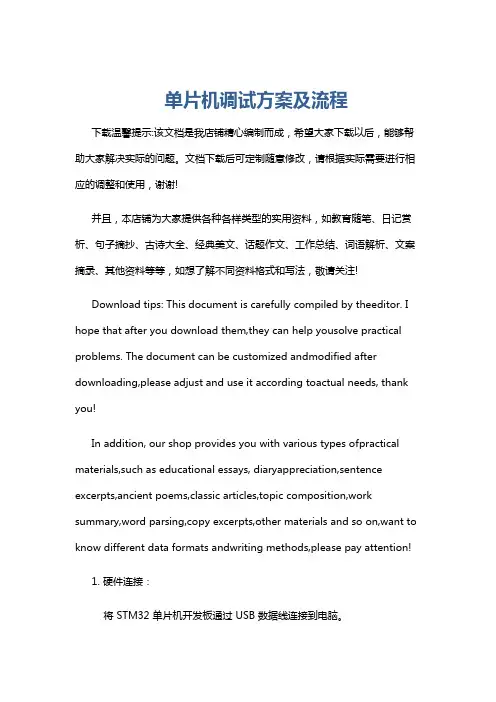

单片机调试方案及流程
单片机调试方案及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 硬件连接：将 STM32 单片机开发板通过 USB 数据线连接到电脑。
单片机程序调试步骤(一)2024
单片机程序调试步骤（一）引言概述：单片机程序调试是嵌入式开发中重要的一环，它确保了程序在硬件上的正确运行。
本文将介绍单片机程序调试的一般步骤，以帮助开发人员快速排查和修复程序中的问题。
1. 确认程序问题：- 观察现象：仔细观察单片机的运行状况，是否存在明显的问题，如无反应、死机等。
- 分析代码：检查程序代码，确定是否存在逻辑错误、语法错误、变量定义错误等。
2. 配置开发环境：- 安装软件：确保所需的开发软件已正确安装并配置好相关的开发环境。
- 连接硬件：将单片机与编程器、开发板等硬件设备正确连接，并确保连接稳定。
3. 编译程序：- 检查编译选项：确保编译选项设置正确，包括引用的库文件、头文件路径等。
- 编译代码：使用编译器编译程序，并查看编译输出结果，检查是否存在语法错误、警告等。
4. 下载程序：- 配置下载器：检查下载器的设置，确保下载器与目标单片机的型号、通讯方式等匹配。
- 下载程序：使用下载器将编译好的程序下载到目标单片机，并确保下载完成且成功。
5. 调试程序：- 断点调试：在代码中设置断点，通过单步执行、变量查看等功能逐步调试程序，定位问题所在。
- 调试工具：使用调试工具，如逻辑分析仪、示波器等，对信号进行监测和分析，定位硬件问题。
总结：单片机程序调试是确保程序正确运行的关键步骤，通过确认程序问题、配置开发环境、编译程序、下载程序以及调试程序，开发人员可以有效地排查和修复程序中的问题。
调试过程中需要仔细观察现象、分析代码、设置断点和使用调试工具等，从而找到问题所在，并解决它们。
只有经过充分的调试，单片机程序才能在硬件上稳定运行。
单片机指令的错误处理和调试方法
单片机指令的错误处理和调试方法在单片机编程中，指令的错误处理和调试方法是非常重要的。
由于单片机的指令执行过程是逐条执行的，一旦出现错误可能会导致系统崩溃或功能异常。
因此，正确处理指令错误以及有效地进行调试对于保证单片机系统的稳定性和可靠性至关重要。
一、指令的错误处理方法在单片机编程中，常见的指令错误包括语法错误、逻辑错误和运行时错误。
下面将分别介绍这些错误的处理方法。
1. 语法错误处理方法语法错误通常是由于编程人员书写代码时使用了错误的语法或格式造成的。
这种错误在编译时就会被捕捉到，并给出相应的错误提示信息。
处理语法错误的方法是仔细检查代码，找出错误的地方，并根据错误提示信息进行修改。
2. 逻辑错误处理方法逻辑错误是指程序的运行结果与预期结果不符。
这种错误通常需要通过调试的方式进行排查和修复。
常见的调试方法包括断点调试、输出调试和查看变量值。
断点调试是指在代码中设置断点，让程序在指定位置停止执行，然后通过逐步执行和观察变量的值来定位问题所在。
通过单步执行可以逐条地观察指令的执行情况，一步步分析程序的运行流程，从而找出错误。
输出调试是指在关键位置输出相关变量的值，通过观察输出结果来判断程序的执行情况是否符合预期。
可以通过串口输出或者在LCD屏幕上显示的方式进行输出调试。
查看变量值是指在程序运行过程中，通过查看关键变量的值来判断程序是否按照预期执行。
可以使用单片机提供的调试工具或者通过串口输出方式来实现。
3. 运行时错误处理方法运行时错误是指程序在运行过程中出现的错误，比如除零错误、溢出错误等。
这种错误通常需要通过错误处理机制来进行处理，以避免程序崩溃或数据损坏。
常见的处理方法包括异常处理和错误码处理。
异常处理是指在程序出现异常情况时，通过特定的程序逻辑进行处理，保证程序的正常运行。
错误码处理是指在程序出现错误时，通过返回特定的错误码来表示错误类型，并进行相应的处理。
二、指令的调试方法指令的调试是为了确保程序的正确性和稳定性。

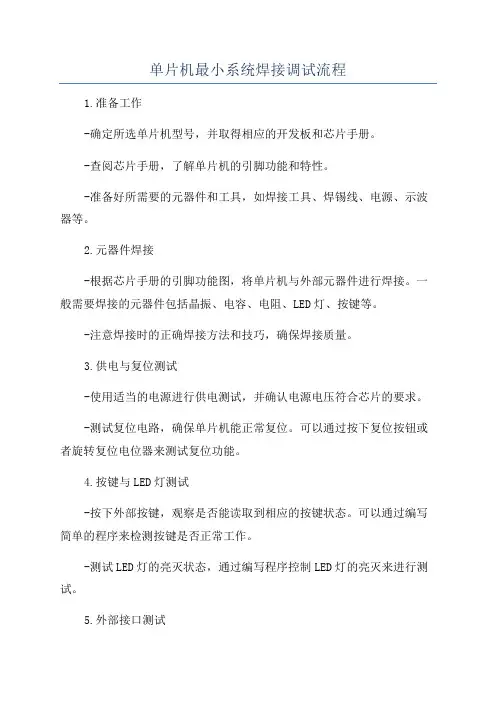

单片机最小系统焊接调试流程
单片机最小系统焊接调试流程1.准备工作-确定所选单片机型号，并取得相应的开发板和芯片手册。
-查阅芯片手册，了解单片机的引脚功能和特性。
-准备好所需要的元器件和工具，如焊接工具、焊锡线、电源、示波器等。
2.元器件焊接-根据芯片手册的引脚功能图，将单片机与外部元器件进行焊接。
一般需要焊接的元器件包括晶振、电容、电阻、LED灯、按键等。
-注意焊接时的正确焊接方法和技巧，确保焊接质量。
3.供电与复位测试-使用适当的电源进行供电测试，并确认电源电压符合芯片的要求。
-测试复位电路，确保单片机能正常复位。
可以通过按下复位按钮或者旋转复位电位器来测试复位功能。
4.按键与LED灯测试-按下外部按键，观察是否能读取到相应的按键状态。
可以通过编写简单的程序来检测按键是否正常工作。
-测试LED灯的亮灭状态，通过编写程序控制LED灯的亮灭来进行测试。
5.外部接口测试-如果单片机具有外部接口，如串口、I2C、SPI等，可以通过编写相应的程序与外部设备进行通信测试。
-使用示波器等工具，观察外部接口的波形和时序等，判断是否正常工作。
6.程序烧录与调试-使用适当的烧录器，将编写好的程序烧录到单片机中。
-通过调试工具，如仿真器或调试器，对程序进行单步执行、观察变量的值变化等调试操作，确保程序逻辑正确。
7.功能测试-编写相应的测试程序，测试单片机所需的各种功能，如数码管显示、蜂鸣器发声、ADC、PWM输出等。
8.性能测试-通过编写性能测试程序，测试单片机的性能指标，如运算速度、存储空间等。
-使用测量设备，如逻辑分析仪，测试单片机的响应时间和时序。
9.整体测试与调试-将单片机最小系统与其他模块或外部设备进行整体连接并测试，确保整个系统的正常工作。
-逐步增加系统的功能测试点，进行综合性测试。
10.故障排除与优化-如果在测试过程中出现问题，如功能异常、性能不达标等，应逐一分析问题的原因，并及时进行修复和优化。
-可以通过更换元器件、调整电路设计、修改程序代码等方式来解决问题。
单片机指令的调试与错误排查方法
单片机指令的调试与错误排查方法在单片机的开发过程中，指令调试和错误排查是非常关键的步骤。
本文将介绍一些常用的单片机指令调试和错误排查方法，帮助开发人员有效解决单片机程序中可能出现的问题。
一、调试工具的选择通常，单片机开发人员使用调试工具来进行指令调试和错误排查。
调试工具的选择对调试效率有重要影响。
常用的单片机调试工具包括仿真器、调试器和编程器等。
具体选择哪种调试工具要根据单片机型号和开发环境来决定。
一般来说，仿真器和调试器是开发人员常用的工具，它们可以提供实时调试功能，方便开发人员逐步调试程序。
二、在线调试方法在线调试是指在单片机工作状态下进行调试，可以实时观察和修改程序运行情况。
在进行在线调试时，可以根据具体情况采用以下方法：1. 断点调试：通过在程序中设置断点，可以暂停程序的执行，观察此时程序的状态和变量的值。
通过逐步执行代码，可以逐行检查程序的运行情况，发现潜在问题。
2. 单步调试：在程序暂停的情况下，可以逐条执行指令，观察每条指令的执行结果。
单步调试可以帮助开发人员快速定位错误，并找出造成问题的具体指令。
3. 观察寄存器状态：通过观察单片机的寄存器状态，可以了解程序在运行过程中寄存器的值变化情况。
寄存器是存储指令和数据的关键组件，通常是程序出错的地方。
三、离线调试方法离线调试是指将程序下载到单片机中进行调试，并观察一些指示灯或外部设备来判断程序的执行情况。
离线调试方法适用于一些无法进行在线调试的情况，例如无法连接调试器或者目标系统不支持在线调试。
常用的离线调试方法如下：1. 串口输出调试：通过在程序中插入调试代码，将关键变量的值输出到串口。
通过观察串口输出的结果，可以了解程序在运行过程中变量的取值情况。
这种方法比较简单，适用于小规模的程序调试。
2. LED指示调试：将关键变量的值映射到LED灯上。
通过观察LED灯的亮暗变化，可以判断程序是否按照预期执行。
这种方法适用于调试程序的运行状态和循环次数等问题。
单片机的编程技巧与调试方法总结与分享
单片机的编程技巧与调试方法总结与分享随着科技的不断发展，单片机已经成为了许多电子设备的核心部分。
对于工程师而言，掌握单片机的编程技巧和调试方法是必不可少的。
本文将总结和分享一些关于单片机编程的技巧和调试方法，希望能对读者有所帮助。
一、编程技巧1. 确定需求和目标：在开始编程之前，要先明确需求和目标。
了解编程的具体目的能够帮助我们更加专注地开发所需的功能，同时也能避免不必要的代码冗余。
2. 编写清晰简洁的代码：编写清晰简洁的代码是良好的编程习惯。
合理利用注释、模块化和函数化等方式，能够让代码更易读、易懂、易于维护。
3. 合理使用宏定义和枚举类型：通过合理使用宏定义和枚举类型，我们能够提高代码的可读性和可维护性。
宏定义可以用来定义常量，增加代码的可读性；而枚举类型可以用来定义一系列相关的常量，方便我们使用。
4. 掌握好数据类型的选择：在编程中，选择合适的数据类型非常重要。
如果数据类型选择不当，容易导致内存浪费或数据溢出的问题。
因此，我们需要根据具体需求选择合适的数据类型，例如使用int型而不是long型等。
5. 掌握好算法和数据结构：掌握好算法和数据结构是提高编程效率和代码质量的关键。
不同的算法和数据结构对于解决不同的问题有不同的优势，因此我们需要深入学习和理解常用的算法和数据结构，并根据具体情况选择合适的方法。
二、调试方法1. 了解硬件原理和接口规范：在调试单片机程序之前，我们需要深入了解硬件原理和接口规范。
只有对硬件有全面的了解，才能更准确地定位和解决问题。
2. 使用调试工具：调试工具是我们解决问题的得力助手。
常用的调试工具有逻辑分析仪、示波器、仿真器等。
使用这些调试工具能够帮助我们观察信号波形、检查程序执行情况，从而准确地找出问题所在。
3. 采用模块化设计：采用模块化设计可以帮助我们更好地调试和测试程序。
将整个程序分解为多个小模块，逐个测试和调试，有助于定位问题。
同时，模块化设计也便于代码的重用和维护。
谈单片机控制系统设计调试
关键词:单片机；控制系统；设计；调试单片机控制系统是现代网络系统运行的一个核心构件，起到一定程度和范围的控制作用，在按照既定流程完成了单片机的设计安装后，实际运行中还可能存在一些问题和不足，需要结合具体的运行环境要求进行调试。
1单片机控制系统的整体概述在对控制系统进行设计维度和调试维度的研究前，需要首先对单片机的结构进行全面掌握。
在整个运行控制系统中，最为核心的结构是CPU结构。
其本身的运行状态和运行效率对于系统控制效果会产生非常直接的影响。
当CPU结构的运行状态相对稳定，意味着系统的运行状态在稳定性和便捷性上也能够达到很强的程度，从本文探讨的设计角度上来说，整体的系统设计工作具有很强的综合性，需要全面考虑多方面因素的影响，并且对整个系统中关键环节的设备和零件进行有效筛选，对于一个单片机控制系统而言，变送器结构和单片机设备本身是发挥重要作用的设备，需要在系统设计前期进行合理的筛选应用。
另外，设计工作的开展还要考虑系统运行的软件条件问题，尽可能选择与实际应用需求匹配的软件系统和运行设备作为设计工作开展的基础。
在具体的软硬件设备筛选环节，不仅要同步考虑软件和硬件系统本身的质量水平，更需要结合单片机运行系统的实际应用需求，通过合理的设计将适当的软件和硬件设备全面应用在系统的设计环节中。
避免由于既定设备的选择和应用不当给整个运行系统的运行状态和质量造成不良的影响。
从实际出发观察，部分软硬件选择不当的情况不仅会导致整个系统的设计成本有所提高，实际的应用效果也反而会出现问题。
下图1为一个单片机控制系统的运行结构图。
2常规设计方案阐述整体的设计工作开展是一个系统而复杂的过程，其中不仅包含有很高的技术要求，对于整个系统在设计后运行的协调性也提出了较高的要求。
因此，在开展整体的设计工作前，需要制定相对完善的设计方案，具体的设计工作步骤如下。
2.1设计前期的整体规划对于单片机控制系统来说，不同的应用需求在具体的设计方式和设计效果的要求上都会存在差异。
单片机控制系统的硬件设计与软件调试教程
单片机控制系统的硬件设计与软件调试教程单片机控制系统是现代电子技术中常见的一种嵌入式控制系统，其具有体积小、功耗低、成本低等优点，因而在各个领域得到广泛应用。
本文将介绍如何进行单片机控制系统的硬件设计与软件调试，帮助读者快速掌握相关知识，并实际应用于项目当中。
一、硬件设计1. 系统需求分析在进行硬件设计之前，首先需要明确单片机控制系统的需求。
这包括功能需求、性能需求、输入输出接口需求等。
根据需求分析的结果，确定采用的单片机型号、外围芯片以及必要的传感器、执行机构等。
2. 系统框图设计根据系统需求，绘制系统框图。
框图主要包括单片机、外围芯片、传感器、执行机构之间的连接关系，并标明各接口引脚。
3. 电源设计单片机控制系统的电源设计至关重要。
需要根据单片机和外围芯片的工作电压要求，选择合适的电源模块，并进行电源稳压电路的设计，以确保系统工作的稳定性。
4. 电路设计与布局根据系统框图，进行电路设计与布局。
需要注意的是，对于模拟信号和数字信号的处理需要有一定的隔离和滤波措施，以减少干扰。
此外，对于输入输出接口，需要进行保护设计，以防止过电压或过电流的损坏。
5. PCB设计完成电路设计后，可以进行PCB设计。
首先，在PCB软件中绘制原理图，然后进行元器件布局和走线。
在进行布局时，应考虑到信号传输的长度和走线的阻抗匹配；在进行走线时，应考虑到信号的干扰和电源的分布。
完成布局和走线后，进行电网设计和最后的校对。
6. PCB制板完成PCB设计后，可以将设计好的原理图和布局文件发送给PCB厂家进行制板。
制板完成后，检查排线是否正确，无误后进行焊接。
二、软件调试1. 开发环境搭建首先需要搭建开发环境。
根据单片机型号，选择合适的开发环境，如Keil、IAR等，并将其安装到计算机上。
接下来，将单片机与计算机连接，并进行相应的驱动安装。
2. 系统初始化在软件调试过程中，首先需要进行系统的初始化。
这包括设置时钟源、配置IO口、初始化外设等。
单片机程序调试步骤
单片机程序调试步骤单片机程序调试是嵌入式开发中非常重要的一步，它决定了最终产品的质量和性能。
在进行单片机程序调试之前，我们需要梳理清楚调试的步骤和方法，以确保调试的顺利进行。
本文将为您介绍单片机程序调试的基本步骤。
一、准备工作在开始调试之前，我们需要做一些准备工作。
首先，确保您的硬件设备正常工作，并且与开发环境连接良好。
其次，检查程序代码是否正确，排除语法错误和逻辑错误。
最后，准备好调试工具和设备，如仿真器、调试器等。
二、单步调试单步调试是最基本的调试方法之一，它可以帮助我们逐条执行程序代码，并观察运行结果。
在单步调试过程中，可以使用断点、观察变量、查看寄存器等功能，以帮助我们分析问题所在。
通过单步调试，我们可以逐步定位和排除程序错误。
三、观察变量变量的值在程序运行过程中会发生改变，观察变量的值可以帮助我们判断程序是否按照预期运行。
在调试过程中，可以选择性地观察一些关键变量，通过比较变量的值和预期结果，找出问题所在。
观察变量的值可以通过调试工具提供的相关功能进行。
四、寄存器调试寄存器是单片机中非常重要的组成部分，它们存储了程序运行过程中的各种数据和状态。
在调试过程中，我们可以通过查看和修改寄存器的值来对程序进行调试。
例如，检查程序计数器是否正确指向当前指令，检查状态寄存器是否符合预期等。
五、信号跟踪在调试复杂的单片机程序时，有时我们需要追踪特定的信号或事件，以查明问题所在。
信号跟踪可以帮助我们观察程序中不同模块之间的数据传输和状态变化。
通过追踪信号，我们可以找到程序中潜在的逻辑错误或数据异常。
六、错误信息分析在进行单片机程序调试时，经常会出现各种错误信息。
这些错误信息可以是程序中的编译错误、运行时错误或设备响应错误。
对于不同类型的错误信息，我们需要进行相应的分析和处理。
通过错误信息的分析，我们可以精确定位问题，并采取相应的调试措施。
七、固件更新有时，单片机程序的错误可能由于软件固件的问题导致。
在这种情况下，我们需要对固件进行更新。
单片机外部设备接口调试与故障排查方法
单片机外部设备接口调试与故障排查方法在单片机系统中，外部设备接口的调试和故障排查是非常重要的工作。
一个合理、稳定的外部设备接口是单片机系统正常运行的基础。
本文将介绍单片机外部设备接口调试与故障排查的方法，帮助读者更好地理解和解决相关问题。
一、设备接口调试方法1. 确定接口类型与电气规范在进行设备接口调试之前，首先要确定接口的类型和电气规范。
常见的接口有UART、I2C、SPI、USB等。
了解接口类型后，需要查阅相关资料，确保接口的电气规范与设备设定相匹配。
例如，UART接口的波特率、数据位、奇偶校验等参数要与通信设备一致，否则将无法正常通信。
2. 确认硬件连接是否正确接口调试的第二步是确认硬件连接是否正确。
包括接口引脚的连接是否准确，是否存在短路、断路等问题。
可以通过示波器、万用表等工具来检测信号线上的电压、电流等参数，确保硬件连接没有问题。
3. 编写应用程序进行接口测试在确认硬件连接正确之后，接下来要编写相应的应用程序进行接口测试。
通过编写简单的发送、接收程序，测试设备之间的通信是否正常。
在测试过程中，可以使用调试工具或者串口助手来监测发送和接收的数据，以确保设备间的数据传输正确。
4. 调试设备驱动程序如果外部设备是通过设备驱动程序来实现的，那么在接口调试过程中，也需要对设备驱动程序进行调试。
可以通过查看设备驱动程序的日志、打印调试信息等方式来发现和解决问题。
同时，也要确保设备驱动程序和应用程序之间的接口一致，以确保数据的一致性。
二、设备接口故障排查方法1. 检查硬件连接设备接口故障可能是由于硬件连接出现问题导致的。
在排查设备接口故障时，首先要检查硬件连接是否正常。
包括接口引脚的连接是否准确，是否存在松动、腐蚀等问题。
还可以使用示波器、万用表等工具来监测信号线上的电压、电流等参数，以发现可能的问题。
2. 检查电源供电设备接口故障还可能是由于电源供电不稳定导致的。
在排查故障时，需要检查电源供电是否正常。
单片机程序调试步骤
步骤：①首先建立工程项目文件；②为工程选择目标器件（如TA89S52）；③工程项目设置软硬件调试环境；④创建源程序文件并输入程序代码；⑤保存创建的源程序项目文件；⑥把源程序文件添加到项目中；第一步：建立工程项目文件双击桌面Keil uVision3.LNK快捷图标得到图1在打开的下界面中点工程项得到图2。
图1打开工程下拉菜单，选择点击“新建工程“，首先在这里要新建一个工程项目文件。
图2为工程文件取一个名称，确定选择存放的路径（事先为每一个工程单独建立一个目录），在建立工程时形成的所有文件全部存放在这个目录下，如起工程名y2（此时不加后缀），保存类型选择Project Files(*.uv2)点保存图3接下来选择CPU 驱动芯片，如AT89S52芯片，然后点确定。
图4这时提示：复制标准的8051开始代码到工程项目文件夹或添加文件到工程项目文件夹？（如果选择Y 之后将会产生一个STARTUP 文件，对我们实验是一个无用的文件，会在个别计算机上会导致不能创建目标文件，同时会产生一个空白的工程项目文件），选择N 之后只建立一个空白的工程项目文件，我们选N 便于操作。
至此用户就完成了建立一个空白的工程项目文件，并为工程选好了目标器件，但却是空白的工程项目文件。
第二步：建立源文件在界面中打开文件下拉菜单，在打开的选项中点“新建”，产生一个新建空白文件。
点新建图1在新建空白文件中输入源程序文件图3在确认源程序无错时点保存，这时界面上弹出提示“另存为”菜单，选择好保存路径，也就是刚才保存建立工程项目文件的目录路径，输入文件名，如y2.asm（要有后缀，汇编程序是*.asm），然后点击保存。
图4这时仅仅是完成了汇编程序的建立而已，但y2.asm汇编程序与y2.Uv2工程项目文件现在还没建立任何关系，此时应把y2.asm源程序文件添加到y2.Uv2工程中，构成一个完整的工程项目。
第三步：将源程序文件添加到工程项目中在左侧Project Windows窗口内右击Source Group1，在弹出下拉菜单中选种Add Files to Group‘SourceGroup1’(向工程中添加源文件)命令，选择图5在弹出的菜单栏中点文件类型一栏下拉菜单，选Asm Source Files（*.a*:*.src:*.a*）即（汇编程序），文件框中选择将刚才创建的源程序文件y2.asm然后点Add,这时在文件名框后出现刚才选中y2.asm文件，在点击CLOSE完成源程序文件向工程项目的添加。
单片机调试技巧
单片机调试技巧单片机（Microcontroller Unit，简称MCU）是一种集成了微处理器、存储器和各种外设接口的集成电路芯片，广泛应用于各种电子设备中。
在单片机的开发过程中，调试是一个不可或缺的环节，可以帮助开发者发现问题、解决bug，并最终提高设备性能和可靠性。
本文将介绍一些单片机调试的技巧及注意事项，帮助读者更好地进行开发工作。
一、硬件调试技巧在单片机的硬件调试中，一般会涉及到电路连接、接口调试和外设测试等方面。
下面是一些常用的硬件调试技巧：1. 确认电路连接正确：在开始调试前，确保你的电路连接正确，例如电源的连接、信号线的接触是否良好等。
2. 逐步调试：将整个电路分为几个部分进行调试，逐步验证每个部分的正确性。
以保证整体系统的稳定性。
3. 使用示波器：示波器是一种常见的调试工具，可以帮助观察和分析信号波形。
通过示波器可以检测到信号的幅值、频率、相位等特征，从而判断信号是否正常。
4. 使用逻辑分析仪：逻辑分析仪可以帮助分析数字信号的波形和时序，以解决信号传输中出现的问题。
5. 使用调试工具：单片机开发一般会使用一些调试工具，例如仿真器、调试器等。
通过这些工具可以单步跟踪程序的执行过程，帮助检测程序逻辑上的错误。
6. 观察LED指示灯：在单片机设计中，常常会使用LED指示灯作为设备状态的显示器。
通过观察LED的亮灭状态，可以初步判断系统是否工作正常。
二、软件调试技巧除了硬件调试外，单片机的软件调试也非常重要。
下面是一些常用的软件调试技巧：1. 逻辑调试：通过逻辑分析仪、调试工具等可以对程序逻辑进行调试，检查代码中的逻辑错误，比如循环判断是否正确、条件判断是否准确等。
2. 打印调试信息：在程序中加入一些打印语句，输出一些关键信息，有助于观察程序的执行过程和状态变化。
这种方法适用于没有调试工具的情况下。
3. 断点调试：通过设置断点，可以在程序执行到指定行时暂停，观察程序状态和变量的值，用于定位和解决问题。
单片机程序调试步骤(二)2024
单片机程序调试步骤（二）引言概述：在进行单片机程序开发时，调试是一个非常重要的环节。
在前文中我们已经介绍了单片机程序调试步骤的一部分，本文将进一步探讨单片机程序调试步骤的其他方面。
正文：一、程序调试前准备工作1. 确定调试目标：明确需要调试的程序功能和预期的效果。
2. 安装调试工具：选择适合的调试工具，如调试器、仿真器等，并进行正确的安装和配置。
3. 准备测试样本：准备一些测试样本，用于验证程序的正确性和稳定性。
二、程序调试工具的使用1. 设置断点：在关键代码行设置断点，以便在程序执行到该行时暂停，方便查看变量值和程序流程。
2. 单步执行：通过单步执行功能，逐行执行程序并观察程序的执行情况，发现潜在错误。
3. 观察变量值：在程序执行过程中，关注关键变量的数值变化，排查变量赋值错误和计算错误等问题。
4. 运行到断点：通过运行到断点功能，将程序执行到设定的断点处，以便跳过一些无需调试的代码部分。
5. 仿真功能：利用仿真功能模拟实际硬件环境，提高调试效率和安全性。
三、问题定位与解决1. 堆栈追踪：当程序执行过程中发生异常或错误时，通过堆栈追踪功能，定位错误出现的位置和原因。
2. 日志记录：在关键代码中添加日志记录功能，以便查看程序的执行过程和变量值，有助于问题的定位和解决。
3. 分模块调试：将程序分成多个模块，逐个模块进行调试，逐步缩小问题所在的范围。
4. 二分法调试：对于较大的程序，可以采用二分法调试，即将程序切分成两个部分，确定哪一部分出现了问题。
四、调试结果分析与修复1. 结果对比：将程序输出的结果与预期结果进行对比，找出有差异的地方。
2. 缺陷修复：根据调试结果和分析，对程序中的缺陷进行修复，并再次进行测试验证。
3. 优化改进：在修复缺陷的基础上，对程序进行优化改进，提升程序的性能和稳定性。
五、遇到的常见问题与解决方法1. 程序死机：可能是程序中出现了死循环或死锁等问题，需要通过调试工具的断点定位功能找到问题所在。
单片机的编程与调试方法综述
单片机的编程与调试方法综述概述：单片机是嵌入式系统中一种常用的微型计算机，具有较小的封装、低功耗、低成本和较强的可编程性等特点。
单片机的编程与调试方法是开发嵌入式系统的关键环节之一。
本文旨在综述单片机的编程与调试方法，介绍不同平台上常用的编程语言、编程工具和调试技术，并提供一些实用的开发技巧。
一、单片机编程语言：1. C语言：C语言是单片机最常用的编程语言。
相对于汇编语言，C语言更易于理解和学习，并能实现更高级的算法和编程结构。
使用C语言编程可以提高开发效率和代码的可读性。
2. 汇编语言：汇编语言是单片机底层编程的一种方式。
它可以直接控制硬件，并可以实现更高效的代码执行。
对于一些性能要求极高的应用，使用汇编语言进行编程可以更好地满足需求。
3. 基于图形编程：对于初学者和非程序员，基于图形的单片机编程工具可以提供类似于拖拽的开发界面，简化了编程的难度。
Flowcode、LabVIEW等图形化编程工具广泛应用于单片机编程。
二、单片机编程工具：1. 开发板：单片机开发板是进行单片机编程和调试的主要工具。
它通常集成了各种外设和接口，如LED灯、LCD显示屏、按键、串口等，方便用户进行实时调试和交互。
2. 集成开发环境（IDE）：IDE是单片机编程的主要工具之一，它提供了编译、调试、仿真和下载等功能。
常用的单片机IDE包括Keil MDK、IAR Embedded Workbench和Code Composer Studio等。
3. 编译器：编译器用于将编写的程序源代码转换成可执行的二进制文件。
不同的单片机平台通常有相应的编译器，如Keil C51、PicKit和MPLab等。
三、单片机调试技术：1. 仿真器/调试器：仿真器/调试器是单片机调试的关键工具。
它可以连接到单片机开发板上，通过调试接口（如JTAG、SWD等）与单片机进行通信，实时监测和控制程序的执行过程，寻找和解决问题。
2. 调试技巧：- 打印调试信息：在程序中插入打印语句，输出变量的值或程序执行的状态，以帮助查找问题。
单片机调试实训报告
一、前言随着科技的飞速发展，单片机作为现代电子技术中不可或缺的核心部件，其在各个领域的应用日益广泛。
为了提高我们对单片机调试技能的掌握，我们开展了为期两周的单片机调试实训。
通过本次实训，我们不仅加深了对单片机基本原理的理解，还提高了实际操作能力和问题解决能力。
二、实训目的1. 熟悉单片机的硬件结构和工作原理。
2. 掌握单片机调试工具的使用方法。
3. 学会分析、解决单片机程序中的常见问题。
4. 提高动手实践能力和团队协作精神。
三、实训内容1. 单片机硬件电路搭建本次实训我们选择了51系列单片机作为调试对象，搭建了包括单片机、晶振、电源、复位电路、LED显示等基本硬件电路。
在搭建过程中，我们学习了电路原理图识读、焊接技术等基本技能。
2. 单片机程序编写与调试使用C语言进行单片机程序编写，实现了以下功能：- 控制LED灯闪烁。
- 通过按键实现LED灯亮灭切换。
- 使用定时器实现LED灯的呼吸灯效果。
- 通过串口通信实现单片机与PC之间的数据交互。
在编写程序过程中，我们学习了单片机寄存器配置、中断处理、定时器/计数器使用等编程技巧。
3. 单片机调试工具使用我们使用了Keil uVision软件进行单片机程序编译、烧录和调试。
通过学习，我们掌握了Keil软件的使用方法，包括项目管理、代码编辑、编译、调试等。
4. 调试过程中遇到的问题及解决方法在调试过程中，我们遇到了以下问题：- 程序编译错误：通过仔细检查代码和查阅相关资料，找出错误原因并进行修改。
- 硬件电路故障：通过检查电路连接和元器件质量，找出故障原因并进行修复。
- 程序运行不稳定：通过优化程序代码和调整硬件参数，提高程序运行稳定性。
四、实训心得1. 理论与实践相结合本次实训使我们将所学理论知识与实际操作相结合，加深了对单片机原理和调试技术的理解。
2. 培养动手实践能力在实训过程中，我们通过动手搭建电路、编写程序、调试程序等环节，提高了自己的动手实践能力。
51单片机调试过程
51单片机调试过程单片机作为一种常见的嵌入式系统芯片，在电子设备中发挥着重要的作用。
调试是单片机开发的关键一步，它涉及到硬件和软件的配合，确保单片机能够正确运行。
本文将详细介绍51单片机的调试过程，包括硬件连接、软件编写和调试方法等内容。
一、硬件连接在进行51单片机的调试之前，首先需要正确连接相应的硬件。
一般来说，需要以下几个关键的硬件元件：1. 单片机主板：单片机主板是整个系统的核心，上面集成了51单片机芯片以及其他必要的电路元件。
2. 电源模块：提供单片机工作所需的电源稳定和滤波功能。
3. 晶振模块：通过晶振来提供单片机的时钟信号，保证准确的计时工作。
4. 外部存储器：如闪存或EEPROM，用于存储程序代码和数据。
5. 外设模块：如按键、LED灯、数码管等，用于与单片机进行交互。
确保以上硬件元件正确连接到单片机主板，并按照电路图进行正确的焊接和连接。
二、软件编写1. 编写程序代码：根据具体的需求，编写单片机程序的代码。
可以使用汇编语言或C语言进行编写。
在编写代码的过程中，需要考虑到单片机的特点和指令集，确保代码的可靠性和高效运行。
以下是一个简单的LED灯闪烁程序的示例：```c#include<reg52.h>sbit LED = P1^0; // 定义P1.0为LED引脚void delay(unsigned int t) // 延时函数{unsigned int i, j;for(i = t; i > 0; i--)for(j = 110; j > 0; j--);}int main(){while(1){LED = 0; // 点亮LEDdelay(1000); // 延时1秒LED = 1; // 关闭LEDdelay(1000); // 延时1秒}return 0;}```2. 编译和下载：将编写好的程序代码通过相应的编译工具进行编译，生成可执行的二进制文件。
单片机焊接调试实训报告
一、实训背景与目的随着电子技术的飞速发展，单片机作为现代电子设备的核心部件，其应用日益广泛。
为了提高我们的实践操作能力和电子技术素养，本次实训旨在通过实际操作，使我们熟悉单片机的硬件结构和功能，掌握焊接电子元件的基本技巧，学习使用开发板进行简单的软件编程和调试，并能够分析实验结果，探讨可能的问题和解决方案。
二、实训内容与过程1. 实训准备在实训开始前，我们首先了解了51单片机的硬件结构和功能，包括CPU、存储器、输入输出接口等。
同时，我们也学习了电子元件的识别和焊接工具的使用方法。
2. 焊接过程实训中，我们按照以下步骤进行焊接：（1）按照电路图布置元件：首先，我们根据电路图将各个元件放置在PCB板上，注意元件的摆放位置和方向。
（2）焊接元件：使用电烙铁和焊锡丝，按照“先矮后高，先小后大”的原则进行焊接。
在焊接过程中，注意控制焊接时间和温度，避免虚焊和短路。
（3）检查焊接质量：焊接完成后，仔细检查各个焊点，确保焊接牢固、无虚焊、无短路。
3. 调试过程（1）连接电源：将单片机开发板连接到电源，确保电源电压符合要求。
（2）编写程序：使用C语言编写单片机程序，实现预期的功能。
（3）编译程序：将编写的程序编译成机器码。
（4）烧录程序：将编译好的程序烧录到单片机中。
（5）调试程序：连接调试器，对程序进行调试，确保程序运行正常。
4. 实验结果与分析经过焊接和调试，我们成功实现了单片机的预期功能。
在实验过程中，我们遇到了以下问题：（1）元件损坏：在焊接过程中，由于操作不当，导致部分元件损坏。
经过检查，发现是由于焊接温度过高或焊接时间过长造成的。
（2）程序错误：在编写程序过程中，出现了语法错误和逻辑错误。
通过仔细检查代码，我们成功解决了这些问题。
（3）调试困难：在调试过程中，程序运行不稳定，出现死机现象。
通过分析程序和硬件电路，我们找到了问题所在，并进行了相应的改进。
三、实训总结与体会通过本次实训，我们掌握了以下技能：（1）熟悉单片机的硬件结构和功能。
单片机调试小技巧
单片机软件调试小技巧
1. 持续的进入中断并可能死机
是否打开了某个中断，但是没有响应和清除中端标志，导致程序一直进入中断。
2. 中断变量处理不当
若定义某些会在中断中修改的全局变量，这时要注意两个问题：首先为了防止编译器优化中断变量，要在这些变量定义时前加volatile，其次在主循环中读取中断变量前应该首先关闭全局中断，防止读到一半被中断给修改了，读完之后再打开全局中断;否则出现造成数据乱套。
3. 指针操作错误致使地址溢出
数组下标使用循环函数中循环变量，如果循环变量没控制好则会出现数组下标越界，意外修改系统的寄存器造成死机，这种情况下如果死机说明运气好，否则后面不知道发生什么头疼的事。
4. 无条件的死循环
比如使用while（wait_change）;正常情况下wait_change都会变成0，可总有意外，因此最好加上时间限制。
5. 程序调试过程中不开启看门狗。
程序在编写调试的时候，一般不建议开启看门狗，这可能会掩盖一些问题，不利于调试。
6. 小容量单片机容易出现堆栈溢出。
对于容量小的单片机，尽量减少函数调用层级，减少局部变量，从而减少压栈的时候所需的空间。
当你把以上几条都试过不能解决问题，可尝试把被调用少的函数直接内置到调用的地方，并且把占用RAM大的局部变量改成全局变量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
首先应该确认电源电压是否正常。
用电压表测量接地引脚跟电源引脚之间的电压，看是否是电源电压，例如常用的5V。
接下来就是检查复位引脚电压是否正常。
分别测量按下复位按钮和放开复位按钮的电压值，看是否正确。
然后再检查晶振是否起振了，一般用示波器来看晶振引脚的波形，注意应该使用示波器探头的“X10”档。
另一个办法是测量复位状态下的IO口电平，按住复位键不放，然后测量IO口（没接外部上拉的P0口除外）的电压，看是否是高电平，如果不是高电平，则多半是因为晶振没有起振。
另外还要注意的地方是，如果使用片内ROM的话（大部分情况下如此，现在已经很少有用外部扩ROM的了），一定要将EA引脚拉高，否则会出现程序乱跑的情况。
有时用仿真器可以，而烧入片子不行，往往是因为EA引脚没拉高的缘故（当然，晶振没起振也是原因之一）。
经过上面几点的检查，一般即可排除故障了。
如果系统不稳定的话，有时是因为电源滤波不好导致的。
在单片机的电源引脚跟地引脚之间接上一个0.1uF的电容会有所改善。
如果电源没有滤波电容的话，则需要再接一个更大滤波电容，例如220uF的。
遇到系统不稳定时，就可以并上电容试试（越靠近芯片越好）。
另外，调试系统时一定要有耐性，静下心来一点点的调，千万不要着急。
复位电路：
当MCS-5l系列单片机的复位引脚RST(全称RESET)出现2个机器周期以上的高电平时，单片机就执行复位操作。
如果RST持续为高电平，单片机就处于循环复位状态。
根据应用的要求，复位操作通常有两种基本形式：上电复位和上电或开关复位。
上电复位要求接通电源后，自动实现复位操作。
常用的上电复位电路如下图A
中左图所示。
图中电容C1和电阻R1对电源十5V来说构成微分电路。
上电后，保持RST一段高电平时间，由于单片机内的等效电阻的作用，不用图中电阻R1，也能达到上电复位的操作功能
单片机复位后的状态：
单片机的复位操作使单片机进入初始化状态，其中包括使程序计数器PC＝
0000H，这表明程序从0000H地址单元开始执行。
单片机冷启动后，片内RAM为随机值，运行中的复位操作不改变片内RAM区中的内容，21个特殊功能寄存器复位后的状态为确定值，见下表。
值得指出的是，记住一些特殊功能寄存器复位后的主要状态，对于了解单片机的初态，减少应用程序中的韧始化部分是十分必要的。
说明：表中符号*为随机状态；
A＝00H，表明累加器已被清零；
PSW＝00H，表明选寄存器0组为工作寄存器组；
SP＝07H，表明堆栈指针指向片内RAM 07H字节单元，根据堆栈操作的先加后压法则，第一个被压入的内容写入到08H单元中；
Po-P3＝FFH，表明已向各端口线写入1，此时，各端口既可用于输入又可用于输出；
IP＝×××00000B，表明各个中断源处于低优先级；
IE＝0××00000B，表明各个中断均被关断；
系统复位是任何微机系统执行的第一步，使整个控制芯片回到默认的硬件状态下。
51单片机的复位是由RESET引脚来控制的，此引脚与高电平相接超过24个振荡周期后，51单片机即进入芯片内部复位状态，而且一直在此状态下等待，直到RESET引脚转为低电平后，才检查EA引脚是高电平或低电平，若为高电平则执行芯片内部的程序代码，若为低电平便会执行外部程序。
51单片机在系统复位时，将其内部的一些重要寄存器设置为特定的值，（在特殊寄存器介绍时再做详细说明）至于内部RAM内部的数据则不变。
对于一个新设计的电路板，调试起来往往会遇到一些困难，特别是当板比较大、元件比较多时，往往无从下手。
但如果掌握好一套合理的调试方法，调试起来将
会事半功倍。
对于刚拿回来的新PCB板，我们首先要大概观察一下，板上是否存在问题，例如是否有明显的裂痕，有无短路、开路等现象。
如果有必要的话，可以检查一下电源跟地线之间的电阻是否足够大。
后就是安装元件了。
相互独立的模块，如果您没有把握保证它们工作正常时，最好不要全部都装上，而是一部分一部分的装上（对于比较小的电路，可以一次全部装上），这样容易确定故障范围，免得到时遇到问题时，无从下手。
一般来说，可以把电源部分先装好，然后就上电检测电源输出电压是否正常。
如果在上电时您没有太大的把握（即使有很大的把握，也建议您加上一个保险丝，以防万一），可考虑使用带限流功能的可调稳压电源。
先预设好过流保护电流，然后将稳压电电源的电压值慢慢往上调，并监测输入电流、输入电压以及输出电压。
如果往上调的过程中，没有出现过流保护等问题，且输出电压也达到了正常，则说明电源部分OK。
反之，则要断开电源，寻找故障点，并重复上述步骤，直到电源正常为止。
接下来逐渐安装其它模块，每安装好一个模块，就上电测试一下，上电时也是按照上面的步骤，以避免因为设计错误或/和安装错误而导致过流而烧坏元件。
寻找故障的办法一般有下面几种：
①测量电压法。
首先要确认的是各芯片电源引脚的电压是否正常，其次检查各种参考电压是否正常，另外还有各点的工作电压是否正常等。
例如，一般的硅三极管导通时，BE结电压在0.7V左右，而CE结电压则在0.3V左右或者更小。
如果一个三极管的BE结电压大于0.7V（特殊三极管除外，例如达林顿管等），可能就是BE结就开路。
②信号注入法。
将信号源加至输入端，然后依次往后测量各点的波形，看是否正常，以找到故障点。
有时我们也会用更简单的办法，例如用手握一个镊子，去碰触各级的输入端，看输出端是否有反应，这在音频、视频等放大电路中常使用（但要注意，热底板的电路或者电压高的电路，不能使用此法，否则可能会导致触电）。
如果碰前一级没有反应，而碰后一级有反应，则说明问题出在前一级，应重点检查。
③当然，还有很多其它的寻找故障点的方法，例如看、听、闻、摸等。
“看”就是看元件有无明显的机械损坏，例如破裂、烧黑、变形等；“听”就是听工作声音是否正常，例如一些不该响的东西在响，该响的地方不响或者声音不正常等；“闻”就是检查是否有异味，例如烧焦的味道、电容电解液的味道等，对于一个有经验的电子维修人员来说，对这些气味是很敏感的；“摸”就是用手去试探器件的温度是否正常，例如太热，或者太凉。
一些功率器件，工作起来时会发热，如果摸上去是凉的，则基本上可以判断它没有工作起来。
但如果不该热的地方热
了或者该热的地方太热了，那也是不行的。
一般的功率三极管、稳压芯片等，工作在70度以下是完全没问题的。
70度大概是怎样的一个概念呢？如果你将手压上去，可以坚持三秒钟以上，就说明温度大概在70度以下（注意要先试探性的去摸，千万别把手烫伤了）。
好了，关于调试的问题，我们今天就暂时讲这么多，如果想要了解更多的调试方法和经验，可以去找一些家用电器维修的书来看看，一个好的设计人员，首先应该是一个好的维修人员。
首先应该确认电源电压是否正常。
用电压表测量接地引脚跟电源引脚之间的电压，看是否是电源电压，例如常用的5V。
接下来就是检查复位引脚电压是否正常。
分别测量按下复位按钮和放开复位按钮的电压值，看是否正确。
然后再检查晶振是否起振了，一般用示波器来看晶振引脚的波形，注意应该使用示波器探头的“X10”档。
另一个办法是测量复位状态下的IO口电平，按住复位键不放，然后测量IO口（没接外部上拉的P0口除外）的电压，看是否是高电平，如果不是高电平，则多半是因为晶振没有起振。
另外还要注意的地方是，如果使用片内ROM的话（大部分情况下如此，现在已经很少有用外部扩ROM的了），一定要将EA引脚拉高，否则会出现程序乱跑的情况。
有时用仿真器可以，而烧入片子不行，往往是因为EA引脚没拉高的缘故（当然，晶振没起振也是原因只一）。
经过上面几点的检查，一般即可排除故障了。
如果系统不稳定的话，有时是因为电源滤波不好导致的。
在单片机的电源引脚跟地引脚之间接上一个0.1uF的电容会有所改善。
如果电源没有滤波电容的话，则需要再接一个更大滤波电容，例如220uF的。
遇到系统不稳定时，就可以并上电容试试（越靠近芯片越好）。
