电工常用的电线线径及载流量计算方法其实电线也可以称呼它的直径的，比如1平方的也可称直径1.13mm，1.5平方的也可说是1.37（mm直径）。

由于选用电线时重要考虑电线使用时会不会严重发热造成事故，电线的（截面积）平方数与通过的电流安培数有直接对应的倍数关系，计算起来很简单便利。

比如一平方铜电线流过6A电流是安全的，不会严重发热。

如2.5平方铜电线就是6A*2.5=15A,就这么简单地算出来这2.5平方通过15A 电流是安全的，如用直径计算就麻烦多了规格里面的1.5/2.5/4/6是指线的横截面积。

单芯的线缆，单芯面积就是规格，多芯的里面还要乘以根数。

参照《GB50231997》单芯结构；导体直径均为：1—1.13、1.5—1.38、2.5—1.78、4—2.25、6—2.76、其实大家说线径1.5/2之类的只是为了便利，是个很常见但是不常常被人矫正的错误。

没想到还怀疑住你了...三相电机的口决"容量除以千伏数，商乘系数点七六"（注0.76是取的功率因数0.85效率为0.9时）由此推导出来的关系就有:三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

负荷量：16A最多供3500W，实际掌控在1500W内20A最多供4500W，实际掌控在2000W内25A最多供5000W，实际掌控在2000W内32A最多供7000W，实际掌控在3000W内40A最多供9000W，实际掌控在4500W内表2电器的额定电流与导线标称横截面积数据现在知道多大的电源线径可以负荷最大多少的功率和电流了吧例如：请分别以0.75、1、1.5、2.5、4、6（平方毫米）的铜芯线来计算。

答：0.75mm2、5A；1mm2、6A；1.5mm2、9A；2.5mm2、15A；4mm2、24A；6mm2、36A如何来计算电线所能承受的电功率？假如已知电线的截面积要如何，要如何计算该电线所能承受的最大电功率？或已知所需电功率，如何计算出该使用多少mm2电线？回复:我们可以通过查电工手册，得出电线的最大允许载流量，依据公式功率P=电压U×电流I计算出的功率就是电线所能承受的最大电功率。

史上最全丨电缆直径和电缆流过电流计算以及对照表

史上最全⼁电缆直径和电缆流过电流计算以及对照表1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截⾯积（平⽅毫⽶）=每千⽶电阻值（Ω）75℃时：21.7÷截⾯积（平⽅毫⽶）=每千⽶电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使⽤的压降、电流有关。

其线损计算公式：P=V×AP-线损功率（⽡特） V-压降值（伏特） A-线电流（安培）2、铜芯线电源线电流计算法1平⽅毫⽶铜电源线的安全载流量－－17A。

1.5平⽅毫⽶铜电源线的安全载流量－－21A。

2.5平⽅毫⽶铜电源线的安全载流量－－28A。

4平⽅毫⽶铜电源线的安全载流量－－35A6平⽅毫⽶铜电源线的安全载流量－－48A10平⽅毫⽶铜电源线的安全载流量－－65A。

16平⽅毫⽶铜电源线的安全载流量－－91A25平⽅毫⽶铜电源线的安全载流量－－120A。

单相负荷按每千⽡4.5A（COS&=1），计算出电流后再选导线。

3、铜芯线与铝芯线的电流对⽐法2.5平⽅毫⽶铜芯线等于4平⽅毫⽶铝芯线4平⽅毫⽶铜芯线等于6平⽅毫⽶铝芯线6平⽅毫⽶铜芯线等于10平⽅毫⽶铝芯线<10平⽅毫⽶以下乘以五>即: 2.5平⽅毫⽶铜芯线=<4平⽅毫⽶铝芯线×5>20安培=4400千⽡;4平⽅毫⽶铜芯线=<6平⽅毫⽶铝芯线×5>30安培=6600千⽡;6平⽅毫⽶铜芯线=<10平⽅毫⽶铝芯线×5>50安培=11000千⽡⼟⽅法是铜芯线1个平⽅1KW,铝芯2个平⽅1KW.单位是平⽅毫⽶就是横截⾯积（平⽅毫⽶）电缆载流量根据铜芯/铝芯不同，铜芯你⽤2.5（平⽅毫⽶）就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有⾮我国标准如：2.0铝芯1平⽅最⼤载流量9A，铜芯1平⽅最⼤载流量13.5A⼆点五下乘以九，往上减⼀顺号⾛。

负载功率、距离和动力电缆粗细的计算关系

负载功率、距离和动力电缆粗细的计算关系一、电机功率与配线直径计算首先要计算100KW负荷的线电流。

对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。

由三相电路功率公式可推出：线电流公式：I=P/1.732Ucosφ式中：P为电路功率，U为线电压，三相是380V，cosφ是感性负载功率因素，一般综合取0.8你的100KW负载的线电流：I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A还要根据负载的性质和数量修正电流值。

如果负载中大电机机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。

若取1.5，那么电流就是285A。

如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。

就可以按这个电流选择导线、空开、接触器、热继电器等设备。

所以计算电流的步骤是不能省略。

导线选择：根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。

变压器选择：变压器选择也有很多条件，这里就简单的用总容量除以功率因素再取整。

S=P/cosφ=100/0.8=125KVA选择大于125KVA的变压器就可以了。

50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。

50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量（10KV三芯电缆）231A（35KV单芯电缆）260A直埋敷设长期允许载流量(土壤热阻系数100°C.cm/W)（10KV三芯电缆）217A（35KV单芯电缆）213A二、根据功率配电缆的简易计算已知电机的额定功率为22KW,额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线?(铜的电阻率Ρ取0.0175)(一)有额定容量算出电机在额定功率下的额定电流解：由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA其P为额定功率,COSφ为功率因数,按电机名牌取0.8有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73A由计算口诀得估算口诀：二点五下乘以九，往上减一顺号走。

电线电缆线径、载流量如何计算及选型

电线电缆线径、载流量如何计算及选型1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。

其线损计算公式：P=V×A P-线损功率（瓦特） V-压降值（伏特） A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A6平方毫米铜电源线的安全载流量－－48A10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦; 6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了。

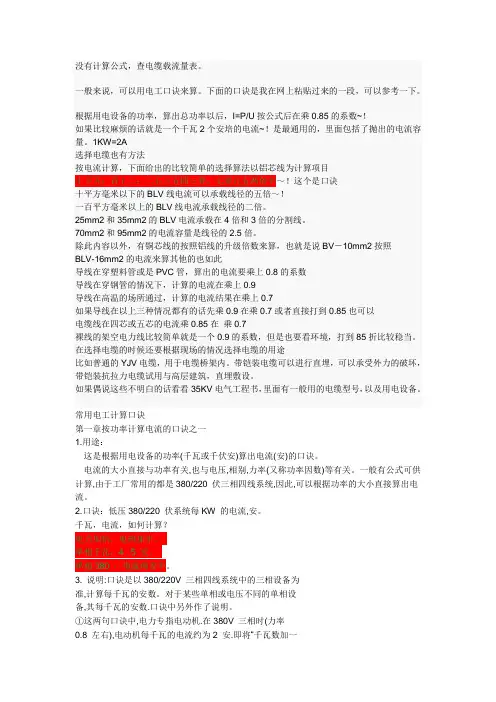

电缆的线径载流量的计算方法

没有计算公式，查电缆载流量表。

一般来说，可以用电工口诀来算。

下面的口诀是我在网上粘贴过来的一段，可以参考一下。

根据用电设备的功率，算出总功率以后，I=P/U按公式后在乘0.85的系数~！如果比较麻烦的话就是一个千瓦2个安培的电流~！是最通用的，里面包括了抛出的电流容量。

1KW=2A选择电缆也有方法按电流计算，下面给出的比较简单的选择算法以铝芯线为计算项目十下五：百上二：二五三五四三界，七零九五两倍半～！这个是口诀十平方毫米以下的BLV线电流可以承载线径的五倍～！一百平方毫米以上的BLV线电流承载线径的二倍。

25mm2和35mm2的BLV电流承载在4倍和3倍的分割线。

70mm2和95mm2的电流容量是线径的2.5倍。

除此内容以外，有铜芯线的按照铝线的升级倍数来算，也就是说BV－10mm2按照BLV-16mm2的电流来算其他的也如此导线在穿塑料管或是PVC管，算出的电流要乘上0.8的系数导线在穿钢管的情况下，计算的电流在乘上0.9导线在高温的场所通过，计算的电流结果在乘上0.7如果导线在以上三种情况都有的话先乘0.9在乘0.7或者直接打到0.85也可以电缆线在四芯或五芯的电流乘0.85在乘0.7裸线的架空电力线比较简单就是一个0.9的系数，但是也要看环境，打到85折比较稳当。

在选择电缆的时候还要根据现场的情况选择电缆的用途比如普通的YJV电缆，用于电缆桥架内。

带铠装电缆可以进行直埋，可以承受外力的破坏，带铠装抗拉力电缆试用与高层建筑，直埋敷设。

如果偶说这些不明白的话看看35KV电气工程书，里面有一般用的电缆型号，以及用电设备。

常用电工计算口诀第一章按功率计算电流的口诀之一1.用途：这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。

电流的大小直接与功率有关,也与电压,相别,力率(又称功率因数)等有关。

一般有公式可供计算,由于工厂常用的都是380/220 伏三相四线系统,因此,可以根据功率的大小直接算出电流。

电线线径及载流量计算方法

其实电线也可以称呼它的直径的，比如1平方的也可称直径1.13mm ，1.5平方的也可说是1.37（mm 直径）。

因为选用电线时主要考虑电线使用时会不会严重发热造成事故，电线的（截面积）平方数与通过的电流安培数有直接对应的倍数关系，计算起来很简单方便。

比如一平方铜电线流过6A 电流是安全的，不会严重发热。

如2.5平方铜电线就是6A*2.5=15A, 就这么简单地算出来这 2.5平方通过15A 电流是安全的，如用直径计算就麻烦多了规格里面的1.5/2.5/4/6 是指线的横截面积。

单芯的线缆，单芯面积就是规格，多芯的里面还要乘以根数。

参照《 GB5023-1997》单芯结构；导体直径均为： 1 —1.13 、 1.5— 1.38 、 2.5 —1.78 、 4—2.25 、6 — 2.76其实大家说线径1.5/2 之类的只是为了方便，是个很常见但是不经常被人纠正的错误。

没想到还迷惑住你了......三相电机的口决 " 容量除以千伏数，商乘系数点七六 "(注0.76是取的功率因数0.85效率为0.9时)由此推导出来的关系就有:三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

负荷量：16A 最多供3500W ，实际控制在1500W 20A 最多供4500W ，实际控制在2000W 25A 最多供5000W ，实际控制在2000W 32A 最多供7000W ，实际控制在3000W 40A 最多供9000W ，实际控制在4500W表2 电器的额定电流与导线标称横截面积数据现在知道多大的电源线径可以负荷最大多少的功率和电流了吧例如：请分别以0.75、1、1.5、2.5、4、6（平方毫米）的铜芯线来计算。

答：0.75mm2、5A ；1mm2、6A ；1.5mm2、9A ；2.5mm2、15A ；4mm2、24A ；6mm2、36A如何计算电线所能承受的电功率？如果已知电线的截面积要如何，要如何计算该电线所能承受的最大电功率？或已知所需电功率，如何计算出该使用多少mm2电线？回复: 我们可以通过查电工手册，得出电线的最大允许载流量，根据公式功率P=电压U ×电流I计算出的功率就是电线所能承受的最大电功率。

电线电缆线径计算方法

电线电缆线径计算方法一、估算铜、铁、铝线的重量（kg/km）重量=截面积×比重 S=截面积（mm2）1. 铜线 W=9S W=重量（kg）2. 铝线 W=3S d=线径（mm）3. 铁丝 W=8S实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3二、按线径估算重量（kg/km）1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距（架空线）负荷距=功率×长度=PL P=功率（kw） L=长度（km）例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距=200×0.2=40kw/km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”铜线40×2.5=100mm2 实际选用120mm2。

铝线 40×4=160mm2 实际选用185mm2。

铝线计算截面公式实际选用185mm2Δu是电压损失百分数（允许电压损失是额定电压的4%）一般是5%。

导体载流量的计算口诀1、用途：各种导线的载流量(安全电流)通常可以从手册中查找。

但利用口诀再配合一些简单的心算,便可直接算出,不必查表。

导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算也较复杂。

10 下五，1 0 0 上二。

2 5 ，3 5 ，四三界。

7 0 ，95 ，两倍半。

穿管温度，八九折。

裸线加一半。

铜线升级算。

4.说明：口诀是以铝芯绝缘线,明敷在环境温度25 度的条件为准。

若条件不同, 口诀另有说明。

绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。

口诀对各种截面的载流量(电流,安)不是直接指出,而是“用截面乘上一定的倍数”,来表示。

电线电缆线径计算方法

电线电缆线径计算方法电线电缆线径计算方法一、估算铜、铁、铝线的质量公式：m=ρls（kg/km）质量=截面积×密度S=截面积（mm2）1.铜线m=9S m=重量（kg）2. 铝线m=3S d=线径（mm）3. 铁线m=8S铜的密度8.9g/cm3、铝的密度2.7g/cm3、铁的密度7.8g/cm3二、按线径估算质量（kg/km）1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距（架空线）负荷距=功率×长度K=PL K=负载距P=功率（kw）L=长度（km）例：某车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距：K=200×0.2=40 kw.km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”铜线40×2.5=100mm2实际选用120mm2铝线40×4=160mm2实际选用185mm2铝线计算截面公式实际选用185mm2Δu是电压损失百分数（允许电压损失是额定电压的4%）一般是5%。

导体载流量的计算口诀1、用途：各种导线的载流量(安全电流)通常可以从手册中查找。

但利用口诀再配合一些简单的心算,便可直接算出,不必查表。

10 下五，1 0 0 上二。

2 5 ，3 5 ，四三界。

7 0 ，95 ，两倍半。

穿管温度，八九折。

裸线加一半。

铜线升级算。

4.说明：口诀是以铝芯绝缘线,明敷在环境温度25 度的条件为准。

若条件不同, 口诀另有说明。

绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。

如何计算电线电缆负荷

如何计算电线电缆负荷一、电机功率与配线直径计算首先要计算100KW负荷的线电流。

对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。

由三相电路功率公式可推出：线电流公式：I=P/1.732Ucosφ式中：P为电路功率，U为线电压，三相是380V，cosφ是感性负载功率因数，一般综合取0.8你的100KW负载的线电流：I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A还要根据负载的性质和数量修正电流值。

如果负载中大电机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。

若取1.5，那么电流就是285A。

如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。

就可以按这个电流选择导线、空开、接触器、热继电器等设备。

所以计算电流的步骤是不能省略。

导线选择：根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。

变压器选择：变压器选择也有很多条件，这里就简单的用总容量除以功率因数再取整。

S=P/cosφ=100/0.8=125KVA选择大于125KVA的变压器就可以了。

50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。

电线负荷的计算方法

电线负荷的计算方法一、常用电线的载流量：500V及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下：1.5平方毫米——22A2.5平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米——98A二、家用的一般是单相的，其最大能承受的功率（Pm）为：以 1.5平方毫米为例Pm=电压U×电流I＝220伏×22安＝4840瓦取安全系数为1.3，那么其长时间工作，允许的功率(P)为：P=Pm÷1.3＝4840÷1.3=3723瓦“1.5平方”的铜线。

能承受3723瓦的负荷。

三、1.5平方毫米铜电源线的安全载流量是22A，220V的情况可以长时间承受3723W的功率，所以24小时承受2000瓦的功率的要求是完全没有问题的。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

综合上述所说的，现在的电力衰减厉害，加上电力设备的质量中等化，所以安全的电力是每平米6A ,电力使用每平米7A ，安全的电力使用每平米应该为6A，如果您需要计算方式应该是1.5平米×6A=10.5A10.5A×220W=2310W这就是1.5单轴最大输出功率如：1.5 mm2 bvV铜导线安全载流量的推荐值1.5×8A/mm2=12A 220V的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦应该根据负载的电流来计算功率的，1.5平方的铜芯电缆最大能承载接近25A电流的，可用于三相动力设备额定电压380V的2.5KW以下的电机），可用于单相照明等（额定电压220V）设备，每相能承载2.5KW以下的单相设备的。

在作为三相电机的接线电缆不太长(10米内)时可载荷2.5KW(10.5A)，线段过长相应载荷降低。

电线线径及载流量计算方法

电线线径及载流量计算方法在电气工程中的电线线径及载流量计算方法是不可或缺的重要内容。

合理的电线线径的选择可以提高电气系统的工作效率，减轻电线的损耗和不稳定性，降低电气设备的出现故障的概率。

因此，在进行电工设计时，我们必须按照负载的大小和导电线材料的材料特性合理计算和选择导线的线径。

一、计算电线载流量的方法计算电线的载流量主要是根据导线的截面积，导线材质的电学性能和温升特性等方面进行，一般来说，随着电流负荷的增加，电线的电阻就会导致电线受热。

当导线受热时，它的材料特性会发生变化，甚至可以导致线芯的融化、烧损等严重后果。

因此，导线及电缆的设计时要满足以下两个基本条件：1.选用合适的导线材质和截面积，以满足电线时刻处于正常工作温度范围内。

2.选用合适的电线制造方法以保证电线的良好耐久性。

下面介绍几种基本的电线载流量计算方法：1.直接法计算电线的截面积：直接法是在预先约定电线电阻的最大允许值的前提下，依据电线的材质和电流的大小来计算电线的截面积。

直接法计算灵活可靠，但需要注意的是，当电流乘以电线的电阻时，必须考虑到导线的温升。

2.间接法计算电线的截面积：间接法是在预先约定电线负载容量的前提下，依据电线的材质和电阻来计算电线的截面积。

间接法计算适合于计算大功率电线的截面积，但也需要注意由电线的温度升高所引起的电阻值的变化。

3.混合法计算电线的截面积：混合法是在以上两种方法的基础上发展而来，它以最小截面积作为电线截面积的原则，但同时要满足导线的温度不超过允许值的条件。

混合法计算方法既考虑了电当承受负载能力，也充分考虑了导线在高温环境下的稳定性和耐久性。

二、电线截面积选择依据在前文介绍过的计算方法的基础上，如何根据具体条件选择合适的导线和截面积呢？常见的条件有：1.电流负载大小：电线的截面积需要协调电流负载大小，以保证导线的使用寿命。

通常来说，在电路设计时，必须测定最大负载电流，并根据最大负载电流选择合适的许容电流值以及相应的导线截面积。

24vdc线径负载计算公式

24vdc线径负载计算公式
24VDC线径负载计算是电路设计中的重要环节，它决定了电源传输电流的能力。

正确计算线径对于保证电路的正常运行至关重要。

下面将介绍24VDC线径负载计算的一般公式和步骤。

为了计算所需的线径，我们需要确定以下几个参数：负载电流、线缆材料和长度。

负载电流是指电路中负载所需的电流大小，单位为安培(A)。

线缆材料和长度则决定了线缆的电阻和电感。

接下来，我们可以使用以下公式来计算线径：
线径= (K × I × L) / (ΔV × ρ)
其中，线径表示线缆的直径，单位为毫米(mm)；K是一个常数，它取决于线缆材料；I是负载电流，单位为安培(A)；L是线缆的长度，单位为米(m)；ΔV是允许的电压降，单位为伏特(V)；ρ是线缆材料的电阻率，单位为欧姆·米(Ω·m)。

通过以上公式，我们可以计算出所需的线径。

在计算过程中，我们需要注意以下几点：
1. 确保使用正确的常数K。

常见的线缆材料如铜、铝等都有不同的常数K值，需要根据实际情况进行选择。

2. 电压降ΔV的选择要合理。

通常情况下，允许的电压降应小于负载电压的一定比例，以保证电路正常工作。

3. 确保使用正确的单位。

在计算过程中，要确保所有参数的单位一致，以避免计算错误。

总结来说，24VDC线径负载计算是一项关键的技术，它能够帮助我们设计出高效可靠的电路。

通过正确计算线径，我们可以确保电路传输电流的能力，从而满足负载的需求。

希望以上介绍对您有所帮助。

电缆直径、载流量该怎么计算？附超全对照表

1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。

其线损计算公式：P=V×AP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A6平方毫米铜电源线的安全载流量－－48A10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准: 0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有非我国标准如：2.0铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。

电线电缆的计算公式

电线电缆的计算公式、平方、重量电线电缆的计算公式、平方、重量铜的重量习惯上不用换算的计算方法：截面积×8.89=kg/km如120平方毫米计算：120×8.89=1066.8kg/km1 、导体用量：(Kg/Km)=d^2 × 0.7854 × G × N × K1 × K2 × C /d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数2、绝缘用量：(Kg/Km)=(D^2 - d^2)× 0.7854 × G × C × K2D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数3、外被用量：(Kg/Km)= ( D1^2 - D^2 ) × 0.7854 × GD1=完成外径 D=上过程外径 G=绝缘比重4、包带用量：(Kg/Km)= D^2 × 0.7854 × t × G × ZD=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25)5、缠绕用量：(Kg/Km)= d^2 × 0.7854 × G × N × Zd=铜线径 N=条数 G=比重 Z=绞入率6、编织用量：(Kg/Km)= d^2 × 0.7854 × T × N × G / cosθθ = atan( 2 × 3.1416 × ( D + d × 2 )) × 目数 / 25.4 / Td=编织铜线径 T=锭数 N=每锭条数 G=铜比重比重：铜-8.89;银-10.50;铝-2.70;锌-7.05;镍-8.90;锡-7.30;钢-7.80;铅-11.40;铝箔麦拉-1.80;纸-1.35;麦拉-1.371.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm）2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π或护套厚度＝(挤护套后的周长—挤护套前的周长)×0.15923.绝缘厚度最薄点：标称值×90%-0.14.单芯护套最薄点：标称值×85%-0.15.多芯护套最薄点：标称值×80%-0.26.钢丝铠装：根数= ｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)重量=π×钢丝直径²×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K) 其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+Kρ为材料比重；L为电缆长度；λ绞入系数。

电缆直径和载流量对照表

电缆直径和载流量对照表电缆直径和载流量对照表铜芯线的电阻和压降计算公式如下：20℃时：每千米电阻值（Ω）=17.5÷截面积（平方毫米）75℃时：每千米电阻值（Ω）=21.7÷截面积（平方毫米）压降计算公式（按欧姆定律）：V=R×A线损计算公式：P=V×A，其中线损与使用的压降和电流有关。

铜芯线电源线的安全载流量如下：1平方毫米铜电源线：17A1.5平方毫米铜电源线：21A2.5平方毫米铜电源线：28A4平方毫米铜电源线：35A6平方毫米铜电源线：48A10平方毫米铜电源线：65A16平方毫米铜电源线：91A25平方毫米铜电源线：120A单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选择导线。

铜芯线与铝芯线的电流对比如下：2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线10平方毫米以下乘以五>即：2.5平方毫米铜芯线=20安培=4400瓦；4平方毫米铜芯线=30安培=6600瓦;6平方毫米铜芯线=50安培=瓦；土方法是铜芯线1个平方1KW，铝芯2个平方1KW。

单位是平方毫米。

电缆载流量根据铜芯/铝芯不同，铜芯可使用2.5（平方毫米），其标准为：0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/4 00…，还有非我国标准如：2.0.铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A。

根据条件变化进行折算，高温时铜折算为九折。

穿管根数为二三四，八七六折满载流。

二点五下乘以九，往上减一顺号走"这句话是指，截面为2.5mm2及以下的铝芯绝缘线，其载流量大约是截面数的9倍。

例如，2.5mm2导线的载流量为2.5×9＝22.5(A)。

对于4mm2及以上的导线，其载流量与截面数的倍数关系是顺着线号往上排，倍数逐次减1，即4×8、6×7、10×6、16×5、25×4.三十五乘三点五，双双成组减点五"这句话是指，截面为35mm2的导线载流量为截面数的3.5倍，即35×3.5＝122.5(A)。

电缆直径和电缆流过电流计算以及对照表

1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20 C时：17.5十截面积（平方毫米）=每千米电阻值（Q）75C时：21.7十截面积（平方毫米）=每千米电阻值（Q）其压降计算公式（按欧姆定律）：V=RX A 线损是与其使用的压降、电流有关。

其线损计算公式：P=VX AP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）2、铜芯线电源线电流计算法1 平方毫米铜电源线的安全载流量－－17A。

1.5 平方毫米铜电源线的安全载流量－－21A。

2.5 平方毫米铜电源线的安全载流量－－28A。

4 平方毫米铜电源线的安全载流量－－35A6 平方毫米铜电源线的安全载流量－－48A10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A25 平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=）1 ，计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5 平方毫米铜芯线等于4 平方毫米铝芯线4 平方毫米铜芯线等于6 平方毫米铝芯线6 平方毫米铜芯线等于10 平方毫米铝芯线<10平方毫米以下乘以五>即：2.5平方毫米铜芯线=<4平方毫米铝芯线X 5>20安培=4400瓦;4平方毫米铜芯线=<6平方毫米铝芯线X 5>30安培=6600瓦；6平方毫米铜芯线=<10平方毫米铝芯线X 5>50安培=11000瓦土方法是铜芯线1个平方1KW铝芯2个平方1KW单位是平方毫米就是横截面积(平方毫米)电缆载流量根据铜芯/ 铝芯不同，铜芯你用 2.5 (平方毫米)就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有非我国标准如： 2.0铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。

不同规格电线电缆负载

1.5平方=2970瓦 1.5平方线*980=2970瓦=220伏*13.5A(不超过16A)2.5平方=4950瓦 2.5平方线*980=4950瓦=220伏*22.5A(16A~25A) 4.0平方=7920瓦4平方线*980=7920瓦^220伏*36A (25A〜32A）6.0平方=1880瓦6平方线*980=11880瓦(32A-40A)10平方线*1980=19800瓦16平方线*1980=31680瓦空调:1公制马力(HP)=0.735KW(千瓦）=735W1千瓦时=1度电电线的负荷按线径的粗细及横截面积决定具休如下:4平方毫米铜电源线的安全载流量——35A。

6平方毫米铜电源线的安全载流量——48A。

10平方毫米锎电源线的安全载流量—— 65A、16平方毫米锎电源线的安全载流量——91A。

25平方毫米铜电源线的安全载流量——120A，电线电缆负载电流位-电工常识电工常识一电线负载电流值国标GB.1规定的电线负载电流值（部分〉注：明敷载流盘值系根据S>2De(De-电线外径）计算220W大约为1A举例说明：1、每台计算机耗电约为200〜300W（约1〜1. 5A)，那么10台计算机就需要一条2.5平方毫米的铜芯电线供电，否则可能发生火灾。

2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的一条2.5平方毫米的铜芯电线供电。

3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25八(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。

4、早期的住房〈15年前）进线-般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13A(即2800瓦）。

5、耗电量比较大的家用电器是：空调5A〈1.2匹〉，电热水器10A，微波炉4A，电饭煲4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A在电源引起的火灾中，有90%是由于接爻发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5〜10年必须更换（比如插座、空气开关等）注：水平形排列电缆相互间中心距离为电缆外径的2倍。

根据负载怎样算电缆线径哦

根据负载怎样算电缆线径哦？10千瓦的负载要好大的线啊电压等级呢？下面给你推荐一个常用电缆载流量计算口诀,您自己参照选择合适电缆但你要先根据电压和10千瓦算出电流二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

如16mm’铜线的载流量，可按25mm2铝线计算。

180千瓦要用多大的电表和电线先根据电工学中功率,电压,电流的关系算出电流的大小.P=1.732*U*I*0.8 式中:1.732是根号3,0.8是功率因数.180KW=1.732*380*I*0.8 I=340安.由于工作电流很大,所以没法直接将电表接在电路中,一般是在进线侧总开关的前面,每相的电线上装设一只电流互感器,电流互感器的一次侧电流选400A的,其二次侧电流是5A,所以选三只2.5-10A的电相电度表接在互感器的二次侧,互感器的精度要求不怎么高,一般选3级.这样就可以对电能进行测量.三只表的读数相加就是消耗的电能.由于工作电流为340A,为了考虑到负荷中有起动电流很大的设备(比如电动机等),所以可以按照400A去选择电线的大小,由于你要求的是三相四线制,所以要选择四芯电缆,接火线的电缆的毫米截面选为120平方毫米,接零线的电缆的截面一般为其他的40-60%,可以选为60平方.请问有172个千瓦的负载,要求放三线四相,要多少平方的电缆,怎样计算?谢谢.首先要计算线电流，根据三相平衡负载功率的公式： P=1.732*380*I*0.75 按172kW计算： 172kW=1.732*380*I*0.75 I=712kW/(1.732*380*0.75) =172kW/493.62 =348 A 这里功率因素取的是0.75 ，如果功率因素取0.8或者0.9，计算电流还小。

电线电缆材料用量计算公式

电线电缆材料用量计算公式1。

导体用量：〔Kg/Km〕=d^2 * 0.7854 * G * N * K1 * K2 * Cd=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数2。

绝缘用量：〔Kg/Km〕=〔D^2 - d^2〕* 0.7854 * G * C * K2D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数3。

外被用量：〔Kg/Km〕= ( D1^2 - D^2 ) * 0.7854 * GD1=完成外径D=上过程外径G=绝缘比重4。

包带用量：〔Kg/Km〕= D^2 * 0.7854 * t * G * ZD=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25)5。

缠绕用量：〔Kg/Km〕= d^2 * 0.7854 * G * N * Zd=铜线径N=条数G=比重Z=绞入率6。

编织用量：〔Kg/Km〕= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数/ 25.4 / Td=编织铜线径T=锭数N=每锭条数G=铜比重比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37PVC-1.45；LDPE-0.92；HDPE-0.96；PEF〔发泡〕-0.65；FRPE-1.7；Teflon〔FEP〕2.2；Nylon-0.97；PP-0.97；PU-1.21棉布带-0.55；PP绳-0.55；棉纱线-0.48 〔均为假比重〕有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量〔kg/km〕重量=截面积×比重S=截面积〔mm2〕1. 铜线W=9S W=重量〔kg〕2. 铝线W=3S d=线径〔mm〕3. 铁丝W=8S实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3二、按线径估算重量〔kg/km〕1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距〔架空线〕负荷距=功率×长度=PL P=功率〔kw〕L=长度〔km〕例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距=200×0.2=40kw/km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2〞铜线40×2.5=100mm2 实际选用120mm2。
