常见通信协议的接口调试方法修订稿
通信协议中的错误检测与纠正技术
通信协议中的错误检测与纠正技术在通信领域中，错误检测与纠正技术起着至关重要的作用。
由于传输媒介的限制或设备的故障，通信过程中可能会出现数据传输错误。
为了确保数据能够正确可靠地传输，通信协议中引入了错误检测与纠正技术。
本文将详细介绍通信协议中常见的错误检测与纠正技术及其步骤。
一、奇偶校验奇偶校验是一种简单但常用的错误检测技术。
它通过统计数据传输位中1的个数来确定校验位的值，从而实现错误检测功能。
步骤：1. 发送方根据数据位的值计算出校验位的值（奇数校验时校验位为1的个数为奇数，偶数校验时校验位为1的个数为偶数）。
2. 发送方将原始数据和校验位组合后发送给接收方。
3. 接收方根据接收到的数据和校验位计算出校验位的值，并与接收到的校验位进行比较。
4. 如果接收方计算出的校验位与接收到的校验位不一致，则说明传输过程中发生了错误。
二、海明码海明码是一种常用的错误检测和纠正技术。
通过添加冗余信息来检测和纠正数据传输中的错误。
步骤：1. 发送方将需要传输的数据分成若干组，并按照海明码规则，添加冗余位。
2. 发送方将带有冗余位的数据发送给接收方。
3. 接收方根据接收到的数据进行海明码计算，提取冗余位。
4. 如果计算出的冗余位与接收到的冗余位不一致，则说明传输过程中发生了错误，并进行纠正。
5. 如果无法纠正错误，接收方将请求发送方重新发送数据。
三、循环冗余校验（CRC）循环冗余校验是广泛应用于计算机网络和存储设备中的错误检测技术。
它通过在发送方和接收方之间进行多项式的运算来检测和纠正数据传输中的错误。
步骤：1. 发送方根据多项式生成循环冗余校验码，并将校验码附加到数据帧后面。
2. 发送方将带有循环冗余校验码的数据帧发送给接收方。
3. 接收方根据接收到的数据帧和多项式进行除法运算，并计算出余数。
4. 如果余数为0，则说明传输过程中没有错误发生；如果余数不为0，则说明传输过程中发生了错误，并进行纠正。
5. 如果无法纠正错误，接收方将请求发送方重新发送数据。

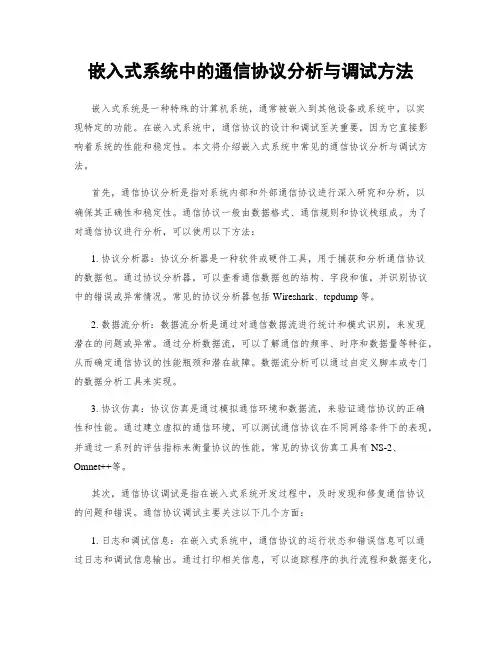

嵌入式系统中的通信协议分析与调试方法
嵌入式系统中的通信协议分析与调试方法嵌入式系统是一种特殊的计算机系统，通常被嵌入到其他设备或系统中，以实现特定的功能。
在嵌入式系统中，通信协议的设计和调试至关重要，因为它直接影响着系统的性能和稳定性。
本文将介绍嵌入式系统中常见的通信协议分析与调试方法。
首先，通信协议分析是指对系统内部和外部通信协议进行深入研究和分析，以确保其正确性和稳定性。
通信协议一般由数据格式、通信规则和协议栈组成。
为了对通信协议进行分析，可以使用以下方法：1. 协议分析器：协议分析器是一种软件或硬件工具，用于捕获和分析通信协议的数据包。
通过协议分析器，可以查看通信数据包的结构、字段和值，并识别协议中的错误或异常情况。
常见的协议分析器包括Wireshark、tcpdump等。
2. 数据流分析：数据流分析是通过对通信数据流进行统计和模式识别，来发现潜在的问题或异常。
通过分析数据流，可以了解通信的频率、时序和数据量等特征，从而确定通信协议的性能瓶颈和潜在故障。
数据流分析可以通过自定义脚本或专门的数据分析工具来实现。
3. 协议仿真：协议仿真是通过模拟通信环境和数据流，来验证通信协议的正确性和性能。
通过建立虚拟的通信环境，可以测试通信协议在不同网络条件下的表现，并通过一系列的评估指标来衡量协议的性能。
常见的协议仿真工具有NS-2、Omnet++等。
其次，通信协议调试是指在嵌入式系统开发过程中，及时发现和修复通信协议的问题和错误。
通信协议调试主要关注以下几个方面：1. 日志和调试信息：在嵌入式系统中，通信协议的运行状态和错误信息可以通过日志和调试信息输出。
通过打印相关信息，可以追踪程序的执行流程和数据变化，识别潜在的问题和错误。
在调试时，可以使用调试工具来查看和分析日志和调试信息。
2. 断点调试：断点调试是指在程序的特定位置设置断点，暂停程序的执行，并观察和分析当前代码的状态和变量的值。
通过断点调试，可以逐步执行和调试程序，定位通信协议的问题所在。

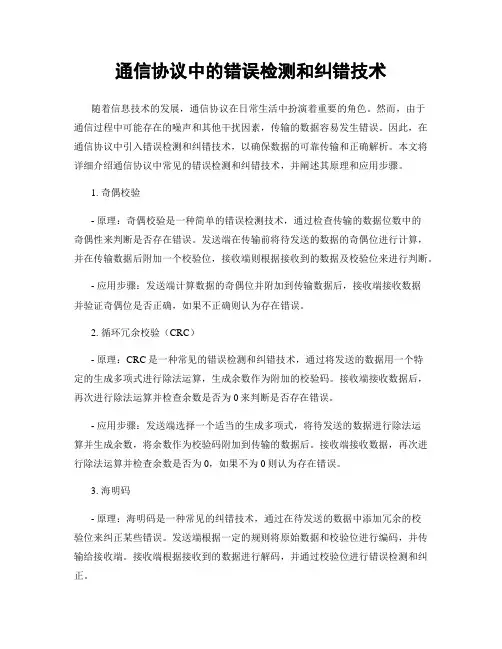

通信协议中的错误检测和纠错技术
通信协议中的错误检测和纠错技术随着信息技术的发展，通信协议在日常生活中扮演着重要的角色。
然而，由于通信过程中可能存在的噪声和其他干扰因素，传输的数据容易发生错误。
因此，在通信协议中引入错误检测和纠错技术，以确保数据的可靠传输和正确解析。
本文将详细介绍通信协议中常见的错误检测和纠错技术，并阐述其原理和应用步骤。
1. 奇偶校验- 原理：奇偶校验是一种简单的错误检测技术，通过检查传输的数据位数中的奇偶性来判断是否存在错误。
发送端在传输前将待发送的数据的奇偶位进行计算，并在传输数据后附加一个校验位，接收端则根据接收到的数据及校验位来进行判断。
- 应用步骤：发送端计算数据的奇偶位并附加到传输数据后，接收端接收数据并验证奇偶位是否正确，如果不正确则认为存在错误。
2. 循环冗余校验（CRC）- 原理：CRC是一种常见的错误检测和纠错技术，通过将发送的数据用一个特定的生成多项式进行除法运算，生成余数作为附加的校验码。
接收端接收数据后，再次进行除法运算并检查余数是否为0来判断是否存在错误。
- 应用步骤：发送端选择一个适当的生成多项式，将待发送的数据进行除法运算并生成余数，将余数作为校验码附加到传输的数据后。
接收端接收数据，再次进行除法运算并检查余数是否为0，如果不为0则认为存在错误。
3. 海明码- 原理：海明码是一种常见的纠错技术，通过在待发送的数据中添加冗余的校验位来纠正某些错误。
发送端根据一定的规则将原始数据和校验位进行编码，并传输给接收端。
接收端根据接收到的数据进行解码，并通过校验位进行错误检测和纠正。
- 应用步骤：发送端根据海明码规则对待发送的数据进行编码，并传输给接收端。
接收端接收数据并进行解码，通过校验位进行错误检测和纠正。
4. 奇偶校验、CRC和海明码比较- 奇偶校验是一种简单的错误检测技术，只能检测错误但无法纠正，适用于传输中错误率较低的场景。
- CRC是一种常见的错误检测和纠错技术，能够检测和纠正特定范围内的错误，适用于传输中错误率较高的场景。
常见通信协议的接口调试方法
常见通信协议的接口调试方法集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-常见通信协议的接口调试方法版本号：1.0.1发布时间：2012-2-41.ModbusModbus是一种工业领域通信协议标准，并且现在是工业电子设备之间相当常用的连接方式。
Modbus协议是一个Master/Slave架构的协议。
有一个节点是Master节点，其他使用Modbus协议参与通信的节点是Slave节点。
Master节点类似Client/Server架构中的Client，Slave则类似Server。
工业上Modbus协议的常见架构如下图所示。
1.1.应用场合Modbus协议主要用于测风塔数据实时读取、风机数据实时读取。
将来有可能用于集控系统中，读取各类数据和进行远程控制。
在清三营、长风风电场，莱维赛尔的测风塔使用ModbusRTU协议与功率预测系统通信。
在向阳风电场，明阳的SCADA服务器通过ModbusTCP协议向功率预测系统提供各风机的实时运行数据。
在乌力吉、浩日格吐、马力、前后查台等风电场，赛风的测风塔使用ModbusRTUoverTCP协议与功率预测系统通信。
1.2.Modbus数据模型在Slave和Master进行通信时，Slave会将其提供的变量映射到四张不同的表上，Master从表中相应位置读/写变量，就完成了数据获取或命令下达。
这四张不同的表，称作Modbus数据模型（ModbusDataModel）。
为了理解方便，这里将四张表分别称作1位只读表、1位可读可写表、16位只读表、16位可读可写表。
（类似电力通信国标中的遥信、遥控、遥测、遥调。
）1位表用来映射单比特数据类型的变量，通常是布尔型变量；16位表用来映射双字节数据类型的变量，如int16、float16等，如果希望映射int32、float32等四字节变量，可以通过一次使用16位表中的两个位置来实现。

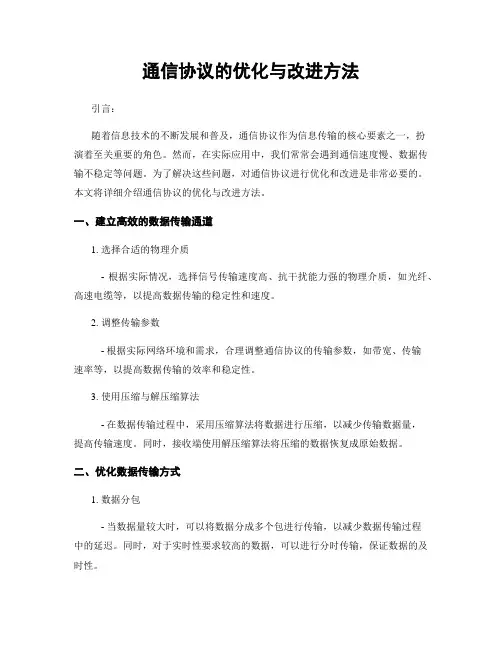

通信协议的优化与改进方法
通信协议的优化与改进方法引言：随着信息技术的不断发展和普及，通信协议作为信息传输的核心要素之一，扮演着至关重要的角色。
然而，在实际应用中，我们常常会遇到通信速度慢、数据传输不稳定等问题。
为了解决这些问题，对通信协议进行优化和改进是非常必要的。
本文将详细介绍通信协议的优化与改进方法。
一、建立高效的数据传输通道1. 选择合适的物理介质- 根据实际情况，选择信号传输速度高、抗干扰能力强的物理介质，如光纤、高速电缆等，以提高数据传输的稳定性和速度。
2. 调整传输参数- 根据实际网络环境和需求，合理调整通信协议的传输参数，如带宽、传输速率等，以提高数据传输的效率和稳定性。
3. 使用压缩与解压缩算法- 在数据传输过程中，采用压缩算法将数据进行压缩，以减少传输数据量，提高传输速度。
同时，接收端使用解压缩算法将压缩的数据恢复成原始数据。
二、优化数据传输方式1. 数据分包- 当数据量较大时，可以将数据分成多个包进行传输，以减少数据传输过程中的延迟。
同时，对于实时性要求较高的数据，可以进行分时传输，保证数据的及时性。
2. 数据流量控制- 在传输过程中，通过限制发送端的数据流量，使得发送端发送的数据量不超过接收端的处理能力，以避免数据丢失和网络拥塞。
可以采用滑动窗口等流量控制机制实现。
3. 数据可靠性保障- 采用差错校正码和重传机制等方法，确保数据传输的可靠性。
当接收端检测到数据包有误时，通过重传机制向发送端请求重新发送该数据包，以保证数据的完整性和准确性。
三、改进协议的处理能力1. 多线程处理- 通过将协议处理的过程分解成多个子任务，并利用多线程的并行处理能力，提高协议的处理效率。
2. 优化算法- 对协议中的算法进行优化，减少算法的时间复杂度，提高协议的执行速度。
例如，可以使用快速排序等高效的算法来优化协议的排序操作。
3. 资源优化- 对协议使用的资源进行优化，减少资源的占用和浪费。
例如，及时释放不再使用的内存空间，使用高效的数据结构等。

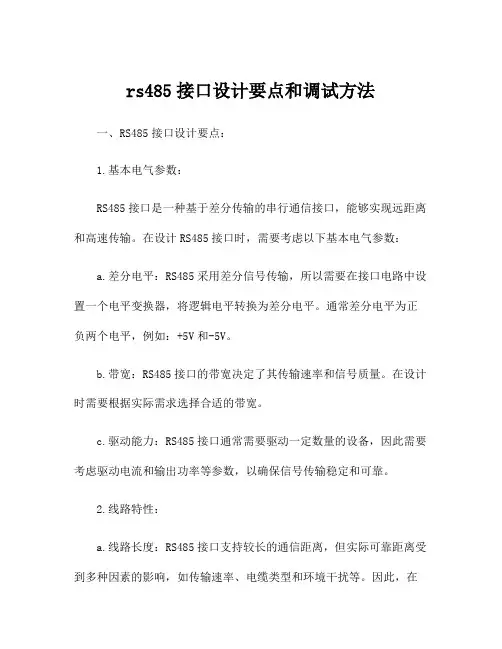

rs485接口设计要点和调试方法
rs485接口设计要点和调试方法一、RS485接口设计要点：1.基本电气参数：RS485接口是一种基于差分传输的串行通信接口，能够实现远距离和高速传输。
在设计RS485接口时，需要考虑以下基本电气参数：a.差分电平：RS485采用差分信号传输，所以需要在接口电路中设置一个电平变换器，将逻辑电平转换为差分电平。
通常差分电平为正负两个电平，例如：+5V和-5V。
b.带宽：RS485接口的带宽决定了其传输速率和信号质量。
在设计时需要根据实际需求选择合适的带宽。
c.驱动能力：RS485接口通常需要驱动一定数量的设备，因此需要考虑驱动电流和输出功率等参数，以确保信号传输稳定和可靠。
2.线路特性：a.线路长度：RS485接口支持较长的通信距离，但实际可靠距离受到多种因素的影响，如传输速率、电缆类型和环境干扰等。
因此，在设计RS485接口时需要考虑通信距离的限制，并根据需求选择合适的电缆类型和衰减补偿方法。
b.终端电阻：RS485通信线路需要在两端分别加上120欧姆的终端电阻，以确保信号有效的传输和防止信号反射。
c.屏蔽和抗干扰措施：RS485接口在电气环境中可能会受到较强的干扰，如电磁辐射和电磁感应等。
为了提高信号质量和抗干扰能力，可以采用屏蔽电缆、引入滤波电路和设置适当的接地措施。
3.通信协议：a.数据格式：RS485接口支持多种数据格式，包括：ASCII码、二进制码和Modbus等。
在设计接口时需要根据实际应用场景选择合适的数据格式。
b.通信速率：RS485接口支持多种通信速率，通常为几百kbps至几Mbps。
在设计接口时，需要根据实际需求选择合适的通信速率，并确保接口电路的传输带宽足够以支持所选择的速率。
c.错误检测和纠正：RS485接口在数据传输过程中可能会出现错误，例如位错误、校验错误和帧错误等。
为了提高通信的可靠性，可以采用差错检测和纠正机制，如CRC校验等。
二、RS485接口调试方法：1.硬件调试：a.接线检查：首先需要检查接线是否正确连接，包括数据传输线、终端电阻和供电电路等。
常见通信协议的接口调试方法_1.0.1
常见通信协议的接口调试方法版本号：1.0.1发布时间：2012-2-41. ModbusModbus是一种工业领域通信协议标准，并且现在是工业电子设备之间相当常用的连接方式。
Modbus协议是一个Master/Slave架构的协议。
有一个节点是Master 节点，其他使用Modbus协议参与通信的节点是Slave 节点。
Master节点类似Client/Server架构中的Client，Slave则类似Server。
工业上Modbus协议的常见架构如下图所示。
1.1. 应用场合Modbus协议主要用于测风塔数据实时读取、风机数据实时读取。
将来有可能用于集控系统中，读取各类数据和进行远程控制。
在清三营、长风风电场，莱维赛尔的测风塔使用Modbus RTU协议与功率预测系统通信。
在向阳风电场，明阳的SCADA服务器通过Modbus TCP协议向功率预测系统提供各风机的实时运行数据。
在乌力吉、浩日格吐、马力、前后查台等风电场，赛风的测风塔使用Modbus RTU over TCP协议与功率预测系统通信。
1.2. Modbus数据模型在Slave和Master进行通信时，Slave会将其提供的变量映射到四张不同的表上，Master从表中相应位置读/写变量，就完成了数据获取或命令下达。
这四张不同的表，称作Modbus数据模型（Modbus Data Model）。
为了理解方便，这里将四张表分别称作1位只读表、1位可读可写表、16位只读表、16位可读可写表。
（类似电力通信国标中的遥信、遥控、遥测、遥调。
）1位表用来映射单比特数据类型的变量，通常是布尔型变量；16位表用来映射双字节数据类型的变量，如int16、float16等，如果希望映射int32、float32等四字节变量，可以通过一次使用16位表中的两个位置来实现。
只读表用来映射Master只能读取的变量；可读可写表用来映射Master既可读取、又可改写的变量。
PLC调试中常见的通信协议问题及解决方法
PLC调试中常见的通信协议问题及解决方法在工业自动化领域中，PLC（可编程逻辑控制器）是一种常用的控制设备，被广泛应用于各种生产线或工业过程中。
而在PLC的调试过程中，通信协议问题往往是经常遇到的挑战之一。
本文将介绍几种常见的通信协议问题，并提供相应的解决方法，以帮助工程师们更好地解决这些问题。
1. 通信速率不匹配通信速率不匹配是常见的通信协议问题之一。
当PLC与其他设备进行通信时，如果两者的通信速率设置不一致，就可能导致通信失败或数据传输错误。
解决这个问题的方法是确保PLC与其他设备的通信速率一致，可以通过检查各设备的设置参数或手动设置来达到匹配。
2. 数据格式错误在PLC调试过程中，当数据格式错误时，通信可能因为无法正确解析信息而失败。
数据格式错误主要包括数据类型不匹配、字节序（Endianness）不一致等问题。
为解决这个问题，需要检查所使用的通信协议的数据格式要求，并确保PLC与其他设备之间传输的数据格式一致。
3. 通信地址设置错误另一个常见的问题是通信地址的设置错误。
不同设备之间的通信通常需要通过设置地址来进行数据交换，如果地址设置错误，就无法正确传输数据。
解决这个问题的方法是仔细检查各设备之间的通信地址，并确保它们在相互通信中使用正确的地址。
4. 信号干扰在工业环境中，由于设备众多且密集，信号干扰可能会对通信协议造成不良影响。
这种干扰可能来自其他电子设备、传感器或电源等，造成通信错误或中断。
为避免信号干扰，建议在布置PLC和其他设备的位置时，尽量避免干扰源，使用屏蔽电缆，并加装合适的滤波器。
5. 网络连接问题在PLC通信过程中，网络连接问题也会造成通信协议故障。
这包括网络延迟、丢包、网络故障等。
为解决网络连接问题，可以检查网络设置、网线连接是否稳定，以及确保网络设备的正常运行。
此外，可以使用网络分析工具来检测和诊断网络连接问题。
6. 协议版本不匹配不同PLC厂家或设备之间使用的通信协议版本可能并不相同，这可能导致通信失败或不兼容。
通用通信协议转换接口的研究与实现
通用通信协议转换接口的研究与实现
近年来，随着移动互联网、物联网及5G技术的日益成熟，通用通信协议转换接口已成为了互联网技术中不可缺少的一部分。
它可以帮助各种计算机系统之间进行数据交换，建立多种应用程序之间的联系。
本文以“通用通信协议转换接口”为研究课题，着重介绍其研究与实现。
首先，本文对通用通信协议转换接口的研究进行了概述。
它包括对通信协议的分析，设计需要的网络通信模型，确定支持的转换协议，以及转换技术的设计和开发。
其次，本文重点介绍了通用通信协议转换接口的实现原理及其程序的详细步骤。
它采用的是一种端到端的网络模型，并结合先进的信息安全技术，实现对不同系统之间的安全可靠的数据转换及通信。
最后，本文对常见的通用通信协议转换接口及其实施过程进行了分析，将其分为硬件实施和软件实施两类。
通过对硬件实施和软件实施过程的深入分析，发现其中存在的问题，并提出解决方案。
综上所述，通用通信协议转换接口的研究与实现是一个复杂的过程，需要对网络信息安全技术的进行深入的研究，并将其应用于通用通信协议转换接口的设计与实现中。
因此，本文介绍了通用通信协议转换接口相关研究和实现原理，以便更好地理解和实现通用通信协议转换接口技术，从而为推动各种应用程序之间的交互及数据交换提供更加安全可靠的保障。
- 1 -。
网络协议的解析与调试技巧
网络协议的解析与调试技巧网络协议是计算机在网络中进行通信和交互的基础。
解析和调试网络协议是网络工程师和开发人员在网络故障排除、网络优化和安全性分析等方面的重要工作。
本文将介绍网络协议的解析与调试技巧，帮助读者更好地理解和应用网络协议。
一、协议解析的基础知识网络协议是一种规定计算机之间通信格式和规则的约定。
常见的网络协议包括TCP/IP协议、HTTP协议、SMTP协议等。
了解协议的结构和定义对于解析和调试网络协议至关重要。
1.1 协议的结构一个典型的网络协议通常由头部和数据两部分组成。
头部包含了协议的各种控制信息，如源地址、目标地址、序列号等。
数据部分包含了实际传输的数据。
1.2 协议的层次结构协议通常采用层次结构来组织和分解不同的功能模块。
OSI（开放式系统互联）模型是一个常用的网络协议层次结构模型，它包含了七个层次，从物理层到应用层。
1.3 协议的编码方式网络协议中的数据通常以二进制形式进行编码，例如ASCII码、UTF-8等。
在解析和调试协议时，需要对二进制数据进行解码，以获得可读的信息。
二、协议解析的工具和技巧2.1 WiresharkWireshark是一个常用的网络协议分析工具，它能够捕获和分析网络数据包。
Wireshark提供了丰富的过滤器和分析功能，可以对捕获到的网络数据包进行深入的解析和调试。
2.2 Telnet和nc命令Telnet和nc命令是在网络编程和调试中常用的工具。
Telnet可以进行远程登录和模拟网络客户端，通过发送指令和接收数据进行协议的解析和调试。
nc命令可以用于发送和接收网络数据流，在测试和调试网络协议时非常有用。
2.3 HEX编辑器HEX编辑器是一种能够查看和编辑二进制数据的工具。
在解析网络协议时，使用HEX编辑器可以直接查看和修改协议的二进制数据，方便分析和调试。
2.4 调试信息打印在开发和调试网络协议的过程中，添加调试信息打印语句是一种常见的技巧。
通过输出相关信息，可以直观地了解协议的运行状态和数据传输过程，帮助发现和解决问题。
通信协议中的错误检测与纠正
通信协议中的错误检测与纠正随着通信技术的发展，我们越来越依赖于各种通信协议来进行数据传输。
然而，由于传输过程中会遇到各种问题，如噪声、干扰等，数据传输的正确性成为一个重要的考虑因素。
为了保证数据传输的可靠性，通信协议中的错误检测与纠正技术应运而生。
本文将介绍一些常见的错误检测与纠正技术，并分析它们的优缺点。
1. 奇偶校验奇偶校验是最简单的错误检测技术之一。
它基于一个简单的原理：在每个数据块中添加一个奇偶位，使得整个数据块中的1的个数为偶数或奇数。
接收方在接收到数据后，重新计算奇偶位，如果接收到的奇偶位与重新计算得到的奇偶位不一致，则说明数据出现了错误。
优点：简单、易实现；缺点：只能检测出奇数个位错误，无法纠正错误。
2. 循环冗余校验（CRC）CRC是一种流行的错误检测技术，广泛应用于计算机网络和存储系统中。
CRC 通过在数据块的末尾添加一组校验位，使得整个数据块在传输过程中不断被除以一个固定的多项式进行“除法”。
接收方在接收到数据后，同样对接收到的数据块进行除法运算，如果余数为0，则说明数据没有出现错误。
优点：能够检测出大部分错误，并且纠正出现错误的位置；缺点：CRC的效率和纠错能力受多项式的选择和数据块长度的影响。
3. 海明码（Hamming Code）海明码是一种可以纠正错误的编码技术。
它通过将数据块进行编码，添加冗余位来检测和纠正错误。
编码过程中，对于每个数据位，会根据一定规则计算出冗余位的值。
在接收端，通过计算冗余位和数据位的奇偶性，可以检测出错误的位置，并进行纠正。
优点：能够纠正多个位的错误，并具有较高的纠错能力；缺点：相比于其他技术，海明码的编解码复杂度较高。
4. 奇偶校验矩阵奇偶校验矩阵是一种检测和纠正错误的高级技术。
它通过对数据进行编码，并构建一个奇偶校验矩阵，用于检测和纠正错误。
在接收方，通过对接收到的数据和奇偶校验矩阵进行矩阵乘法，可以检测出错误的位置，并进行纠正。
优点：能够检测和纠正多个位的错误，并具有较高的纠错能力；缺点：奇偶校验矩阵的构建和矩阵乘法运算复杂度较高。
网络协议分析与调试
网络协议分析与调试网络协议是计算机网络中实现通信的规则和约定，它确保不同设备之间能够进行可靠的数据交换和通信。
网络协议的正确性对于网络的正常运行至关重要。
在网络协议的开发和维护过程中，分析和调试是不可或缺的环节。
本文将介绍网络协议分析与调试的方法和工具。
一、网络协议分析网络协议分析是指对网络协议的结构和行为进行深入研究和分析，以理解协议的工作原理和功能。
在分析网络协议时，可以采用以下步骤：1. 抓包：使用网络抓包工具，如Wireshark，捕获网络数据包。
通过分析捕获的数据包，可以了解协议的通信过程和数据格式。
2. 解析数据包：使用协议解析工具，如TCPDump，对捕获的数据包进行解析。
通过解析数据包，可以得到包含在数据包中的各个字段的值。
3. 分析协议头部：对数据包的协议头部进行详细分析，理解协议的各个字段含义和作用。
对于常见的网络协议，如TCP/IP、HTTP、DNS 等，可以参考相关协议规范进行分析。
4. 跟踪协议操作：通过跟踪协议的操作过程，了解协议在不同场景下的行为和处理逻辑。
可以使用网络仿真工具模拟不同的场景，观察协议的工作过程。
网络协议分析需要具备深入的网络知识和协议原理的理解。
通过分析网络协议，可以发现协议中存在的问题和潜在的安全漏洞，为调试和改进协议提供依据。
二、网络协议调试网络协议调试是指在协议开发和维护过程中，通过检测和定位协议的错误和故障，修复和改进协议的过程。
网络协议调试可以采用以下方法：1. 日志记录：在协议的关键代码中插入日志记录语句，输出关键信息。
通过查看日志信息，可以定位协议的错误和异常情况。
2. 断点调试：使用调试工具，在关键代码的特定位置设置断点，跟踪程序的执行流程。
通过逐步调试，可以发现代码执行过程中可能存在的问题。
3. 单元测试：针对协议的不同功能模块，编写相应的单元测试用例，对协议进行测试。
通过测试用例的执行结果，可以验证协议的正确性和可靠性。
4. 故障复现：针对已经发生的故障情况，通过模拟相似的网络环境和操作，复现故障现象。
通信技术中的移动通信协议实现与调试
通信技术中的移动通信协议实现与调试移动通信协议在现代通信技术中扮演着至关重要的角色。
它们承载着移动网络的数据传输和通信过程，并确保不同终端设备之间的顺畅连接。
在这篇文章中，我将讨论移动通信协议的实现与调试。
移动通信协议实现是一个复杂而关键的过程，涉及多个技术和层次。
协议栈是一种软件实现，负责处理网络连接、数据传输和错误处理等任务。
协议栈在物理层、数据链路层、网络层、传输层和应用层之间建立了一个层次结构。
移动通信协议中常用的协议栈有GSM、CDMA、LTE等。
实现移动通信协议的第一步是理解所需协议的工作原理和规范。
协议的规范通过标准文件给出，通常由国际标准化组织和相关行业机构制定。
了解规范可以帮助开发人员理解协议的功能和要求，并制定相应的实现方案。
实现移动通信协议的关键是编写协议栈软件。
协议栈通常由多个模块组成，每个模块负责处理特定的功能。
例如，物理层模块负责处理无线信号的接收和发送，数据链路层模块负责处理数据分割和重组，传输层模块负责处理数据的可靠传输，应用层模块负责处理数据的编码和解码。
在实现过程中，开发人员需要考虑多个因素。
首先是性能和效率。
协议栈需要在有限的资源和计算能力下提供稳定和高效的通信。
因此，开发人员需要进行性能优化和资源管理，以确保协议栈的可靠和快速运行。
其次是可移植性和兼容性。
协议栈的实现需要考虑不同设备和平台之间的差异。
因此，开发人员需要编写可移植的代码，并进行充分的测试和验证，以确保协议栈在不同环境下的兼容性和稳定性。
协议栈的实现还需要考虑安全性。
移动通信涉及大量的用户隐私信息和敏感数据传输。
因此，协议栈应包含安全措施，如数据加密、身份验证和防止网络攻击。
一旦协议栈的实现完成，就需要进行调试和测试。
调试是一个逐步分析和解决问题的过程，确保协议栈正常工作并符合规范要求。
测试是验证协议栈性能和功能的过程，包括单元测试、集成测试和系统测试。
在调试和测试过程中，开发人员可以使用各种工具和技术。
一种通信设备的协议调试和测试方法
溺 ９…３５ １ … … … ２ Ｓ ２ ７ ６ １ ２ Ｉ ９ｉ … … ０１ ．１ ４ ３ ．．１ １２ …１ … …，７ ０ ＆ ，‘ ， Ｉ
缩减产品 的开发 周期。
ｊ ‘ｌ ． １０ ｆ ｉ ｌ ； ： 。 。墨 ＿ ｊ ■ ｌ ｌ ｌ
图２ 为在设备开 发过程 中通 信协 议调试 测试框 图 ，主
要 工作流程如下 ：
２ 调 试 与 测 试 方 法
．
（ 开 发 ＭＡＣ层协 议 信令 发送 程序 ，并向特 定 以 １） 太 网 口发送ＭＡ 层协议信 令消息 ； Ｃ （ 对 网络数据 包侦探器进行 二次开发 ，定制支持 ２）
在城域 网一点 对多点 的环 境 下快速 地提 供 一种有 效进 行
宿机 Ｉ ｚ ｌ 主 一 、 Ｉ
图 １ 设 备 开 发 框 图
互操 作 的宽带 无线接 入 手段 ，而 且 由于是 基于 Ｉ 网 的技 Ｐ 术 ，它 Ｉ３ ： Ｇ技术 更适合于数据 传输 。 ： Ｌ 本文 将介绍在 ＩＥ ０ ．６ 信设备开发 过程 中 ，通 Ｅ Ｅ８ ２１通 过设计 测试 平 台对通 信协 议进 行调试 和 测试 的方 法 ，以
计 算机
Ｉ ＭＡＣ ｌ
ＰＨＹ
终 端
图 ３ 调 试 与 测试 平 台 框 图
图 ５～９ 别 显 示 出 由 Ｗ ｉ ｅ ａｒ 解 析 得 到 的 分 ｈ ｋ ｒＳ
Ｐ Ｒ Ｍ／ Ｎ Ｉ Ｄ ／ Ｃ ／Ｔ Ｒ 等 原语 对应 的协 Ａ Ａ ＣＯ ＦＧ／ ＣＤ Ｕ Ｄ Ｓ Ａ Ｔ
SID2CM通讯协议调试说明
SID-2CM通讯协议调试说明1．注意事项：1。
1 本说明书中的地址均为MODBUS报文中的寄存器地址，MODBUS报文中的寄存器地址是从0开始的。
国外设备，地址这个整定参数是从1开始的，所以在整定时要加1。
例如，报文地址为0058（16进制），地址参数为89（10进制）。
1．2 与通讯相关的参数：设备号，波特率，接口方式通讯采用8位数据，1位停止位，无奇偶校验位。
设备号要与上位机一致，波特率设置为9600，接口方式设置为RS485。
控制方式与上位机监测无关，只与起动同期命令方式有关（设置为“现场”，装置接受由开入发来的起动同期命令，设置为“遥控”，装置接受由通讯接口发来的起动同期命令）。
1．3 在调试之前，接好测试电缆（注意将RS485二条线引出），装置面板上的方式选择开关设置在工作位置，使装置进入同期过程，调整电压，使同期装置不满足并网条件（同期过程结束几秒种后，同期停止通讯）。
在调试通讯协议期间，保持装置在同期并网过程。
23．报文3．1读测量数据查询帧：响应帧：3．2 控制器状态查询帧：响应帧：4．数据处理4．1 在示例2.1中共读了10个字。
第1个字是实时相角差，第3个字是待并侧频率，第5个字是系统侧频率，第7个字是系统侧电压，第9个字是待并侧电压。
4．1．1 数据比例和数据处理实际频率值用“频率（Hz）”表示。
实际电压值用“电压（V）”表示。
实际相角差用“相角差（º）”表示。
待并侧频率（Hz）= 待并侧频率/1000系统侧频率（Hz ）= 系统侧频率/1000待并侧电压（V ）= 待并侧电压/10系统侧电压（V ）= 系统侧电压/10相角差（º）= 实时相角差x 180 / 3.1415 / 1000相角差（º）的值在0到180º之间。
第2个字不等于0，表示0~180º，第2个字等于0，表示0~ -180º。
4．2 在示例2.2中只读了1个字。
通信协议中的错误检测与纠错技术
通信协议中的错误检测与纠错技术引言：在现代通信技术的发展中，错误检测与纠错技术是保障数据传输可靠性的重要环节。
本文将详细介绍通信协议中的错误检测与纠错技术，并分步骤列出相关内容。
一、错误检测技术1.奇偶校验奇偶校验是一种简单、常用的错误检测技术。
其原理是在每个数据块的末尾添加一个校验位，使得整个数据块中的1的个数为偶数或奇数。
接收方根据校验位的奇偶性来判断数据的正确性。
如果校验位与数据中的1的个数不匹配，则说明数据存在错误。
2.循环冗余校验（CRC）CRC是一种高效的错误检测技术，广泛应用于通信协议中。
CRC通过将数据看作一个多项式，并对其进行计算，生成一个校验码。
接收方对接收到的数据进行相同的计算，并将生成的校验码与发送方传递的校验码进行比较。
如果两者一致，则说明数据传输正确。
3.哈希校验哈希校验是一种通过运算产生一个固定长度的哈希值来检测数据完整性的技术。
发送方将数据放入哈希函数中进行计算，生成一个哈希值，并将其发送给接收方。
接收方将接收到的数据再次进行哈希计算，生成一个哈希值。
如果两个哈希值一致，则说明数据传输正确。
二、纠错技术1.海明码海明码是一种具有纠错能力的编码技术。
它通过在数据中添加冗余位，构成一种特殊的编码方式。
接收方在接收到数据后，对数据进行解码并检查冗余位的正确性。
如果发现冗余位有错误，接收方可以根据冗余位的位置判断并纠正数据中的错误。
2.重传机制重传机制是一种常见的纠错技术，用于在数据传输过程中检测并纠正错误。
它通过设置超时定时器和确认机制，确保数据的可靠性。
发送方在发送数据后等待接收方的确认信息，如果未收到确认信息或者超过了超时定时器设定的时间，则发送方会重传数据。
3.纠错码技术纠错码技术是一种将冗余信息添加到数据中，以纠正数据传输过程中的错误的技术。
常见的纠错码包括汉明码、卷积码和维特比码等。
这些编码技术可以通过添加冗余信息使数据具有纠错的能力。
总结：错误检测与纠错技术是保障数据传输可靠性的重要手段。
常见通信协议的接口调试方法精编版
常见通信协议的接口调试方法精编版
一、背景介绍
随着科技的发展，各种通信协议的应用正在不断扩大，涉及到的领域
也越来越广泛。
通信协议的接口调试是保证通信正常运行的关键环节。
下
面将介绍一些常见通信协议的接口调试方法。
二、以太网接口调试方法
1.检查硬件连接：首先要检查以太网接口的硬件连接，包括网线、插
口和网卡等。
确保连接稳定，并且没有松动现象。
2. 检查网络配置：检查本地网络配置和远程网络配置，保证网络配
置正确。
可通过ping命令检查网络是否连通。
3.抓包分析：使用网络抓包工具进行抓包分析，查看通信报文的内容，确定是否有异常现象，如数据包的丢包、重传等情况。
4.重启设备：如果以上方法均无法解决问题，则可以尝试重启网络设备，如路由器、交换机等，重启设备后再进行调试。
三、串口接口调试方法
1.检查硬件连接：首先要检查串口接口的硬件连接，包括串口线、插
口和串口设备等。
确保连接稳定，并且没有松动现象。
2.配置串口参数：打开串口终端软件，对串口进行相应的配置，包括
波特率、数据位、校验位、停止位等。
确保与设备的串口参数一致。
常见通信协议的接口调试方法_1.0.
常见通信协议的接口调试方法版本号：1.0.1发布时间：2012-2-41. ModbusModbus是一种工业领域通信协议标准，并且现在是工业电子设备之间相当常用的连接方式。
Modbus协议是一个Master/Slave架构的协议。
有一个节点是Master 节点，其他使用Modbus协议参与通信的节点是 Slave 节点。
Master节点类似Client/Server架构中的Client，Slave则类似Server。
工业上Modbus协议的常见架构如下图所示。
……1.1. 应用场合Modbus 协议主要用于测风塔数据实时读取、风机数据实时读取。
将来有可能用于集控系统中，读取各类数据和进行远程控制。
在清三营、长风风电场，莱维赛尔的测风塔使用Modbus RTU 协议与功率预测系统通信。
在向阳风电场，明阳的SCADA 服务器通过Modbus TCP 协议向功率预测系统提供各风机的实时运行数据。
在乌力吉、浩日格吐、马力、前后查台等风电场，赛风的测风塔使用Modbus RTU over TCP 协议与功率预测系统通信。
1.2. Modbus 数据模型在Slave 和Master 进行通信时，Slave 会将其提供的变量映射到四张不同的表上，Master 从表中相应位置读/写变量，就完成了数据获取或命令下达。
这四张不同的表，称作Modbus 数据模型（Modbus Data Model ）。
为了理解方便，这里将四张表分别称作1位只读表、1位可读可写表、16位只读表、16位可读可写表。
（类似电力通信国标中的遥信、遥控、遥测、遥调。
）1位表用来映射单比特数据类型的变量，通常是布尔型变量；16位表用来映射双字节数据类型的变量，如int16、float16等，如果希望映射int32、float32等四字节变量，可以通过一次使用16位表中的两个位置来实现。
只读表用来映射Master只能读取的变量；可读可写表用来映射Master既可读取、又可改写的变量。
通信设备的协议调节和测试办法研究
通信设备的协议调节和测试办法研究摘要：现代通信技术飞速发展，人们得以获得更高质量的通信服务，通信设备在通信系统中始终发挥着极为重要的作用，为了有效应用通信设备，需要进行必要的协议调节，并做好测试工作。
本文分析设置通信协议的参数设定情况，总结测试与协议调节的重点内容，以此改善通信设备使用效果，提升通信基础设施建设水平。
关键词：通信设备；协议调节；测试办法数字通信技术在多种技术力量的支持下，已经进入到全速发展阶段，人们得以享受更高质量的通信服务，用户终端的种类更加多样化，且数量极大，需要处理的业务量也逐渐增加，因此要做好通信设备的线路连接方面的技术性工作。
现围绕通信设备，研究相关测试方法与调节协议方面的问题。
1协议参数设定问题1.1终端个数限制数字通信网络在实际的应用中可能会受到一些限制性因素的影响，因此在设定相应参数时，必须关注这些问题，基于强化用户运用通信设备以及通信网络时的稳定性、可靠性以及便捷性的需求，必须要控制终端的使用数量，尤其是在多点式线路上，端子数量需低于预设数量，同时其他线路上的终端使用数量也要控制在允许范围内。
1.2流量限制线路具有传输容量并不是无限的，无法以无限的方式接收以及容纳通信信息，如果线路系统上的端子数量增加或者单个端子需要处理的信号量有所增加，通信线路上的信号传输以及信号处理功能将出现饱和的情况，而后信号需要有更长的消耗时间，且时间在持续增大，这一结果导致通信系统处理信号的实际效率被降低，信号质量也达不到预设标准。
调整终端结构时，必须要掌握线路的具体容量限制信息。
1.3信号延时问题通信信号传播的速度在持续加快，数字通信技术的优势也愈加明显，虽然已经形成了较快的速度，但是传播仍旧需要有一定的时间，信号从信号源的位置被传送到控制端时，就需要消耗一定的时间，因此可能需要面对信号延迟的情况。
导致信号出现延迟的问题的因素有很多，首先线路满足传送要求后，才能传递信号，因此需要信号处于网络节点并进行等待，这一过程消耗了一定的时间；同样在节点位置，信号进行消耗处理操作同样需要花费一定的时间；真正传送信号的活动中也需消耗时间；消除信号延迟的不良情况后，传输信号的时间也能够得到缩短，可选择不设置过多的网络节点，直接连接终端机与主机设备，以此将时间消耗控制到最低，实现节省时间的设置目标。
通信协议设计及优化方法
通信协议设计及优化方法
在当今信息技术高度发达的时代，通信协议设计及优化方法变得尤为重要。
通信协议是指在计算机网络中，不同设备之间进行通信时所遵循的规则和约定。
设计高效且稳定的通信协议能够提高通信效率，保障数据传输的正确性和安全性。
首先，通信协议的设计需要考虑网络拓扑结构、数据传输方式、数据封装格式等因素。
针对不同的网络环境和应用场景，设计出适合的通信协议是至关重要的。
通信协议设计的关键在于确定通信数据的传输格式、校验和编码规则，以确保数据传输的准确性和安全性。
其次，通信协议的优化方法包括减少通信延迟、提高数据传输速率、优化数据压缩算法等方面。
通信延迟是影响网络性能的重要指标之一，通过优化协议的数据传输方式、减少数据包重传等方法可以有效降低通信延迟。
提高数据传输速率可以通过优化数据包大小、增加并行传输通道等方式来实现。
同时，优化数据压缩算法可以缩小数据传输的体积，减少网络带宽的占用，提高数据传输的效率。
另外，通信协议设计及优化方法还应考虑通信安全和隐私保护等方面。
加密算法的应用可以有效保护通信数据的安全性，防止数据被恶意攻击者窃取或篡改。
此外，在通信协议的设计中，应该考虑用户隐私保护的需求，避免用户个人信息泄露等问题。
总的来说，通信协议设计及优化方法是建立稳定、高效、安全的计算机网络通信系统的基础。
通过合理设计通信协议，优化数据传输方式，加强通信安全保护，可以提高网络性能，保障数据传输的准确性和安全性。
在未来，随着信息技术的不断发展，通信协议设计及优化方法将会越发重要，为建设智能、高效的网络通信系统提供技术支持和保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见通信协议的接口调试方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]常见通信协议的接口调试方法版本号：发布时间：2012-2-41.ModbusModbus是一种工业领域通信协议标准，并且现在是工业电子设备之间相当常用的连接方式。
Modbus协议是一个Master/Slave架构的协议。
有一个节点是Master 节点，其他使用Modbus协议参与通信的节点是 Slave 节点。
Master节点类似Client/Server架构中的Client，Slave则类似Server。
工业上Modbus协议的常见架构如下图所示。
……1.1. 应用场合Modbus 协议主要用于测风塔数据实时读取、风机数据实时读取。
将来有可能用于集控系统中，读取各类数据和进行远程控制。
在清三营、长风风电场，莱维赛尔的测风塔使用Modbus RTU 协议与功率预测系统通信。
在向阳风电场，明阳的SCADA 服务器通过Modbus TCP 协议向功率预测系统提供各风机的实时运行数据。
在乌力吉、浩日格吐、马力、前后查台等风电场，赛风的测风塔使用Modbus RTU over TCP 协议与功率预测系统通信。
1.2. Modbus 数据模型在Slave 和Master 进行通信时，Slave 会将其提供的变量映射到四张不同的表上，Master 从表中相应位置读/写变量，就完成了数据获取或命令下达。
这四张不同的表，称作Modbus 数据模型（Modbus Data Model ）。
为了理解方便，这里将四张表分别称作1位只读表、1位可读可写表、16位只读表、16位可读可写表。
（类似电力通信国标中的遥信、遥控、遥测、遥调。
）1位表用来映射单比特数据类型的变量，通常是布尔型变量；16位表用来映射双字节数据类型的变量，如int16、float16等，如果希望映射int32、float32等四字节变量，可以通过一次使用16位表中的两个位置来实现。
只读表用来映射Master只能读取的变量；可读可写表用来映射Master既可读取、又可改写的变量。
1位只读表位可读可写表116位可读可写表例如，在某温度监视系统中，一部温度传感器与一台上位机通过Modbus总线进行通信，温度传感器是Server，上位机是Client。
对温度传感器提供的变量做如下映射：1位只读表1位可读可写表16位只读表16位可读可写表再次说明，1位只读表、1位可读可写表、16位只读表、16位可读可写表等名称是本文档为了方便读者理解自拟的，在Modbus协议规范中有它们的正式名称。
另外，不同厂商的设备/软件说明书中，对这四张表的称呼又有不同。
1.3.Modbus RTU、Modbus TCP与Modbus RTU over TCPModbus协议有很多种变体，最常见的是Modbus RTU、Modbus TCP和Modbus RTU over TCP。
为了能从众多Slave中唯一地标识出希望与其通信的Slave，需要知道Slave的地址。
不同的变体对Slave地址的描述方式不同。
对于Modbus RTU、Modbus TCP和Modbus RTU over TCP，其硬件接口与对Slave地址的描述方式如下表：1.4.调试工具与调试方法Modbus Poll和Modbus Slave是Modbus Tools系列软件中的两个工具软件，可运行在Windows 2000/XP/Vista/7平台。
Modbus Poll可用于测试从Slave中实时读取数据。
Modbus Slave是一款Slave模拟软件，可用于模拟出一个假想的Slave设备。
modpoll的用法./modpoll-mtcp-a1-r2-c8-t3-p5021-a后面接slaveid-r后面接起始偏移地址，这个地址要比配置文件中的地址大1-c后面接读取数据个数-t后面接数据类型-p后面接端口最后加上ip:10004liksunliksungogogo/liksunispower/liksun/home/opps/config/2.OPC DAOPC是OLE for Process Control 的缩写，其最大的特点是必须运行在Windows平台，因为它基于微软的OLE、COM、DCOM技术而实现。
严格地说，OPC是指一系列协议，如OPC DA、OPC HDA、OPC DA-XML、OPC AE、OPC UA、OPC DX等。
但由于OPC DA的使用最为广泛，所以一般说OPC就是指OPC DA，即OPC Data Access。
OPC DA最新的协议版本是OPC DA ，目前主流的版本是OPC DA 。
2.1.应用场合OPC协议目前多用于风机实时数据的读取，且主要为华锐SCADA服务器的风机实时数据接口。
将来有可能用于集控系统中，读取各类数据和进行远程控制。
在高山子、阜北、彰北、通榆等风电场，华锐的SCADA服务器通过OPC协议向功率预测系统提供各风机的实时运行数据。
2.2.OPC DA 的特点为了从同一局域网的众多机器中标识出OPC服务软件所在的机器，需要指定该机器的IP 地址。
由于同一台机器上有可能运行多个OPC服务，需要指定该OPC服务的名称。
最后，通过字符串形式的变量名称来指定希望读/写的变量。
例如高山子风电场华锐SCADA系统的OPC服务器的信息和部分变量如下：与Modbus不同，OPC的变量名称一旦指定，其数据类型与是否可写就是确定的了。
另外，OPC的变量除了具有value属性（表示该变量的实时值）之外，还具有quality 和timestamp属性，表示读取该变量时的通信质量和该变量的更新时间。
Modbus的变量只有值。
2.3.调试工具与调试方法MatrikonOPC是一家专业开发OPC相关软件的加拿大公司。
MatrikonOPC Explorer是一款OPC客户端软件，可用于测试OPC服务器。
MatrikonOPC OPC Simulation Server是一款OPC服务器模拟软件。
OPC Quick Client是一款小巧的OPC客户端软件，无需安装，快捷简便。
3.CDT规约CDT，也称部颁CDT，是我国的电力和自动控制领域的常见的通信接口。
与其他规约相比，它的特点是：1）相对简单；2）并非客户端/服务器端工作方式，而是发端不管收端是否接收，总是将数据发送出去；3）所表示的遥测数据为12位的整数。
其中最高位为符号位，所以表示范围是-2048（负2的11次方）～2047（正2的11次方减1）。
3.1.应用场合CDT规约目前主要用于从远动柜获取升压站处采集的风电场实时总功率，以及其他厂家的测风塔实时数据。
还用于向电网上报测风塔的实时数据。
3.2.报文说明CDT规约传输的一组数据被封装在一个数据帧中。
数据帧包括同步字、控制字和信息字三部分。
同步字：标识一个帧的开头，一般是三个EB90。
控制字：记载帧的一些重要信息，如数据类型，信息字的长度等。
也是三个字节。
对遥测数据，控制字常常是71 61开头。
信息字：数据本身，长度可变（由控制字中指明）。
因为这个原因，CDT规约的原始报文中，往往可以看到三个EB 90，后面再接71 61。
在本系统工程实施上，这可以看做CDT规约报文的特征。
若干厂家（如许继、四方）扩展了CDT的通信规约标准，加入了自身的规范内容。
但是目前，远动装置给过来的CDT报文，都还是标准CDT报文。
3.3.倍率问题在与第三方厂家对接CDT接口时，往往需要根据数据点表，设定一个合适的倍率。
虽然大多时候，倍率由第三方厂家指定，但是有时候由我们指定，或者我们与第三方厂家共同论定，所以知道如何设定合适的倍率是必要的。
设置方式：CDT遥测原始数据（有时被称为码值）表示范围：-2048～2047，其真实含义（比方，准备表示一个300MW的风场的有功功率）的数据的变化范围：-1兆瓦～300兆瓦。
所以倍率应该小于等于300/2047。
在这个范围内选择一个合适的数字就好，但不要小于300/2047太多，否则造成表示范围的浪费，从而造成表示误差的升高；也不能大约300/2047，否则无法表示满发时风场的有功功率。
3.4.实例详解以下例子需要好好研究，以便理解CDT规约是如何包装数据的。
设有若干数据需要CDT传输。
列表如下：则CDT报文往往是：3.5.调试工具与调试方法Windows平台：SSCOM串口调试工具（用于调试串口）监控模拟系统调试工具（用于调试CDT规约）Linux平台：readcom（用于读取串口原始报文）readcdt（用于读取和解包CDT数据）writecdt（用于写入CDT数据）4.长仪DETT协议DETT（梯度风协议）是长春气象仪器厂自有的测风塔实时数据读取协议。
该协议除可读取实时数据外，还能够通过监控操作指令对测风塔的部分参数进行远程配置。
4.1.实时数据的输出格式1、每条记录之间用“\n”分开。
2、每条记录由4段组成,每段之间用“\t”分开。
第一段：ToyID（每个元素之间用“/”分开，每个元素每次基本上都可读到）格式：数据类型/站号-采集时间-唯一ID/本记录生成时间数据类型：现有wms1sec、wms10min、wms1hou三种站号：区站号（由施工人员现场确定并输入）采集时间：格式为 YYYYMMDDHHmmss唯一ID：取当前时间的微秒数本记录生成时间：程序执行时写入当前时间（格式与采集时间一样）例：wms1sec/fuxin_fubei-GW00814-422105/20?第二段：基本数据（每个元素之间用“\t”分开，元素可能缺少）物理量依次为：温度（℃）、相对湿度（%）、气压（hPa）、降水量（mm）例1：\t56\\t11例2：\t\\t11第三段：附加数据（每个元素之间用“/”分开，元素可能缺少）目前的物理量为：主板电压（V）、主板温度（℃）例1： 22例2： /22第四段：第1~12路智能风数据（每个元素之间用“\t”分开，元素可能缺少）共12路数据，每一路由多个数据组成，分三种情况，根据ToyID的间隔时间来判断（注：下述风向均以正北风向为零度，以顺时针方向为正）（1）wms1sec物理量为：实时风向（度）、实时风速（m/s）例： 270\\t210\\t\\t ...含义如下：第一路风向 270、第一路风速第二路风向 210、第二路风速第三路风向无、第三路风速 11...（2）wms10min物理量为：10分平均风向（度）、10分平均风速（m/s）、标准偏差例：270\\\t210\t\\t ...含义如下：第一路风向 270、第一路风速、第一路标准偏差第二路风向 210、第二路风速无、第二路标准偏差...（3）wms1hou物理量为：小时平均风向（度）、小时平均风速（m/s）、极大风向（度）、极大风速（m/s）、极大风出现时间 (YYYY-MM-DD HH:mm:ss)、3~25m/s有效风累计时间（分钟）例：\\t\\t2011-08-01 07:04:36\t52\t ...含义如下：第一路小时平均风向无第一路小时平均风速第一路极大风向无第一路极大风速第一路极大风出现时间 2011-08-01 07:04:36第一路3~25m/s有效风累计时间 52...4.2.监控操作指令执行readdett程序时，加入参数-c，即可进入指令模式。
