仙游抽水蓄能电站工电气管道、接地系统及给排水系统预埋件的埋设
仙游抽水蓄能电站库岸防护处理设计

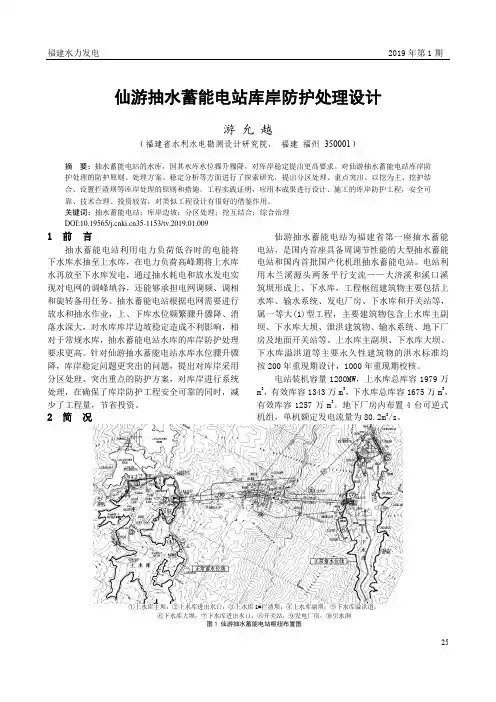

仙游抽水蓄能电站库岸防护处理设计游 允 越(福建省水利水电勘测设计研究院, 福建 福州 350001)摘 要:抽水蓄能电站的水库,因其水库水位骤升骤降,对库岸稳定提出更高要求。
对仙游抽水蓄能电站库岸防护处理的防护原则、处理方案、稳定分析等方面进行了探索研究,提出分区处理、重点突出、以挖为主、挖护结合、设置拦渣坝等库岸处理的原则和措施。
工程实践证明,应用本成果进行设计、施工的库岸防护工程,安全可靠、技术合理、投资较省,对类似工程设计有很好的借鉴作用。
关键词:抽水蓄能电站;库岸边坡;分区处理;挖互结合;综合治理1 前 言抽水蓄能电站利用电力负荷低谷时的电能将下水库水抽至上水库,在电力负荷高峰期将上水库水再放至下水库发电,通过抽水耗电和放水发电实现对电网的调峰填谷,还能够承担电网调频、调相和旋转备用任务。
抽水蓄能电站根据电网需要进行放水和抽水作业,上、下库水位频繁骤升骤降、消落水深大,对水库库岸边坡稳定造成不利影响,相对于常规水库,抽水蓄能电站水库的库岸防护处理要求更高。
针对仙游抽水蓄能电站水库水位骤升骤降,库岸稳定问题更突出的问题,提出对库岸采用分区处理、突出重点的防护方案,对库岸进行系统处理,在确保了库岸防护工程安全可靠的同时,减少了工程量,节省投资。
2 简 况仙游抽水蓄能电站为福建省第一座抽水蓄能电站,是国内首座具备周调节性能的大型抽水蓄能电站和国内首批国产化机组抽水蓄能电站。
电站利用木兰溪源头两条平行支流——大济溪和溪口溪筑坝形成上、下水库,工程枢纽建筑物主要包括上水库、输水系统、发电厂房、下水库和开关站等,属一等大(1)型工程,主要建筑物包含上水库主副坝、下水库大坝、泄洪建筑物、输水系统、地下厂房及地面开关站等。
上水库主副坝、下水库大坝、下水库溢洪道等主要永久性建筑物的洪水标准均按200年重现期设计,1000年重现期校核。
电站装机容量1200MW,上水库总库容1979万m 3,有效库容1343万m 3,下水库总库容1675万m 3,有效库容1257万m 3。
抽水蓄能电站输水发电系统机电设备埋件及安装工程施工技术方案
抽水蓄能电站输水发电系统机电设备埋件及安装工程施工技术方案1.1 水力机械设备安装及埋件埋设1.1.1 范围本节适用于水力机械主机及辅助系统设备、采暖通风、空气调节系统设备、厂内消防供水系统设备一期混凝土预埋件的安装埋设,主要包括埋管埋件、设备基础、吊钩、管架、锚钩等固定件、预埋件以及预留孔洞的预留及事后封堵等。
本工作范围和工程量以施工图纸和其它施工设计文件为准,此外也包括监理工程师要求承包商增加的工作范围。
1.2.1.2 承包人的责任(1) 承包人应负责第1.1.1条所列范围内埋设件的材料采购、运输、加工、安装、检验、试验、埋设等以及施工期的维护工作。
其中不包括标明由主机厂供货或其它承包商供货的材料和设备的采购、运输。
(2) 承包人应按施工图纸的规定,负责埋设在本标内混凝土、地下、水下和其它砌体中的上述埋管和埋件。
未包括在本合同范围内的设备及其附属设施安装和其它预埋件,将根据本合同的规定,由其他承包人负责安装和埋设,承包人应给予配合。
(3) 承包人应对漏埋、错埋、或其它原因造成的损坏负责。
监理人要求承包人临时增加埋设工作,承包人应遵照执行,其费用由发包人另行支付。
1.1.3 工作项目和内容本节工作项目主要包括:(1) 主厂房桥机轨道一期混凝土预埋件的埋设;(2) 安装场一期混凝土埋件;(3) 辅助系统一期混凝土的埋管埋件及管架、吊钩、锚钩等固定件的预埋件的埋设。
主要包括:机组技术供水系统、机组渗漏、检修排水系统、厂内消防供水系统、水力量测系统、压力钢管充水、通风空调冷却供排水系统等预埋管路;透平油、绝缘油系统、中低压气系统、高压气系统、通风空调系统穿墙套管;以及各辅助系统管路固定预埋件等的埋设;(4) 水力机械、通风空调及消防供水部分其它有关一期混凝土预埋件。
本节涉及的主要材料见相应《工程量清单》。
本章所有预埋管路和预埋件在混凝土浇筑前需要的临时钢支撑、预埋管路的打压试验设备和材料等由承包人负责提供。
福建仙游上水库进出水口混凝土施工方案
上水库进/出水口混凝土施工措施和方法1 编制依据⑴福建仙游抽水蓄能电站上水库土建工程施工合同文件;⑵上水库进/出水口施工详图;⑶工程联系单葛洲坝[2010]工联029号;⑷仙游抽水蓄能电站上水库混凝土工程监理实施细则;⑸现场勘察及调查资料;⑹我单位以往类似工程施工经验;⑺有关规程、规范及标准。
⑻《工程建设标准强制性条文》2 工程概况2.1 概述上水库进出水口由1#、2#进出水口组成。
进/出水口由拦砂坎、前池、拦污栅段、扩散段、闸门井、渐变段组成。
构筑物总宽69.405m,全长158.675m,最大高度52.5m。
隧洞部分的洞轴线外高内低,纵坡10%,在引0+110与C标相接。
前池段两侧为砼挡墙,引1#(2#)0-47.675m~引1#(2#)0-45.0m为拦砂坎,拦砂砍与砼挡墙之间为前池,其中引1#(2#)0-45.0m~引1#(2#)0-30.0m段为坡比为1:5的反坡段,引1#(2#)0-30.0m~引1#(2#)0+0.0m段为水平段护底,底板、挡墙和拦砂坎的混凝土等级为C20,混凝土护底厚度为30cm,所有钢筋保护层厚度均为5cm,钢筋为Ⅱ级钢筋。
所有结构缝均设二毡三油,钢筋不穿缝,结构缝宽度1cm。
在拦砂坎上设1.5m宽混凝土踏步,以方便人员进入。
在前池护底设计有@×@’=2×2m的冒水孔,冒水孔采用Ø100 PVC管埋入底板砼内,待浇筑完毕后再钻孔至基岩20cm深处。
拦污栅段和扩散段为墩墙、梁板结构,每条进/出水口均设3墩4孔,中墩、边墩均厚1.3m,墩头设有8㎜厚钢板衬砌,边墙厚1.4m,底板、顶板均厚1.2m,最大高度15.5m,拦污栅段在EL710.0m和EL713.0m高程设有两排防涡梁,在EL713.0m高程,每孔布置FWL1梁4道,FWL4、FWL5各一道;在EL710.0m高程,每孔布置有FWL1、FWL2、FWL3各一道,FWL1、FWL2、FWL3断面尺寸均为1.5×1.1m(高×宽,下同),FWL4、FWL5为2.5×1.1m,梁体净跨均为4.4m。
仙游抽水蓄能电站工程地下洞室开挖施工方法探讨
表 1 。
主 要 项 目及 工 程 量 表 表1
面对 工程 的施工进行探讨 , 研 究成果可 为类似 工程 的施 工提供一 些参
考。
关键词 : 地下洞室 ; 开挖 ; 施工方法
安
徽
建
筑
2 0 1 5年 第 3期 ( 总2 0 3期 )
D OI : 1 O . 1 6 3 3 0 / j . c n k i . 1 0 0 7 — 7 3 5 9 . 2 0 1 5 . 0 3 . 0 2 0

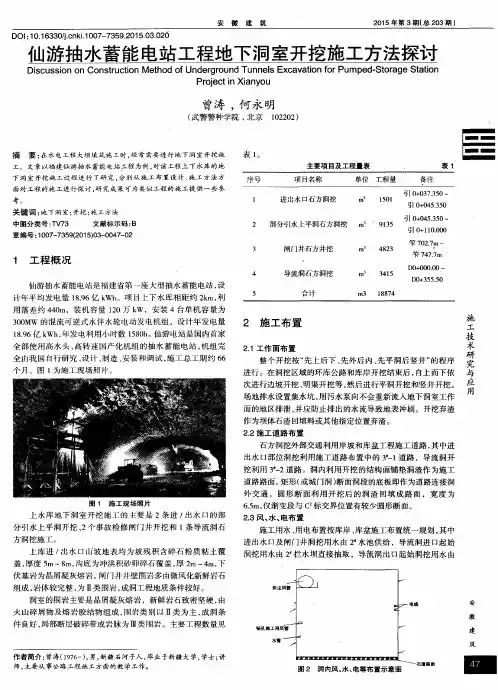

仙游抽水蓄能电站工程地 洄室 撞
Di s c u s s i on o n Co n s t r u c t i o n Me t h o d o f Un d e r g r o u n d Tu n n e l s Ex c a v a t i o n f o r Pu mp e d - St o r a g e St a t i o n
场地排水设置集水 坑 , 用污水泵 向不会重新流入地下洞 室工作 面 的地区排泄 , 并应 防止排 出的水流导致地表 冲刷 。开挖弃 渣 作为坝体 石渣 回填料或其他指定位置弃渣 。
2 和库盆工程施工道路 , 其 中进 出水 口部位洞挖利用施工道路 布置 中的 3 1 道路 ,导流洞 开
震 动的影响 。施工过程 中遵 循“ 短进 尺 、 弱爆破 、 少扰 动 、 勤支
护” 的 原则 进 行 施 工 。拟 设 计 开挖 进 尺 3 . 0 m。一 条 洞 进 行 爆 破
供 风在进 , 出水 口布置 2台移动式 2 0 m3 / mi n和 2台移动
福建仙游抽水蓄能电站工程质量管理实施办法
附件:福建仙游抽水蓄能电站工程质量管理实施办法1. 总 则1.1 为加强仙游抽水蓄能电站工程质量管理,规范项目法人和勘察设计、监理、施工等参建各方的质量管理行为,明确质量管理责任,依据国务院《建设工程质量管理条例》等法律法规和《国家电网公司工程建设质量管理规定(试行)》,《国网新源控股有限公司抽水蓄能电站工程建设质量管理及考核办法(试行)》结合工程建设实际,制定本办法。
1.2 本工程建设应严格遵守国家有关工程质量管理的法律、法规和工程建设标准强制性条文,严格执行项目法人责任制、招投标制、工程监理制及合同管理制。
1.3 本办法适用于自工程项目通过核准后至工程竣工验收全过程质量管理。
1.4 仙游抽水蓄能电站工程的所有参建单位均应执行本办法,并根据本办法制定本单位有关质量管理的各项制度和实施细则。
2. 工程建设质量目标和管理体系2.1 仙游抽水蓄能电站工程建设的质量目标为:1. 不发生工程质量事故,杜绝较大质量缺陷。
2.工程建设一次达标投产。
3. 建筑工程:单元工程合格率达到100%,单元工程优良率达到88%及以上,单位工程优良率达到85%及以上。
4. 机电设备及金属结构安装工程:单元工程合格率达到100%,单元工程优良率达到93%及以上,单位工程优良率达到95%。
5. 建筑工程,机电设备观感质量综合得分率达85%及以上6. 争创国家优质工程。
2.2 为了加强对工程质量管理和监控,应建立以仙游公司为核心和主导,设计技术支持,监理监控,施工保证的工程质量管理体系。
2.3 本工程成立以仙游公司为首的质量管理委员会(以下简称“质管会”),质管会主任由仙游公司单位正职担任,副主任由仙游公司单位副职、总监理工程师担任,成员由仙游公司单位总(或副总)工程师、工程管理部门负责人,工程设计项目经理或设代处长、副总监理工程师、各施工承包商项目部经理等组成。
2.4 质管会下设办公室,办公室设在仙游公司工程管理部门,办公室主任由仙游公司工程管理部门负责人担任,副主任由副总监理工程师担任,成员由仙游公司工程部门项目技术负责人员和监理工程师组成。
福建仙游抽水蓄能电站工程地下厂房施工和质量分析
中图分类号: T V 7 3 —1 0 9 2 ( 2 0 1 3 ) 0 5 一 o 0 5 卜0 4
1 工 程 概 况
福建仙游抽水蓄能 电站位 于福建省莆 田市仙 游 县西苑 乡 , 装 机容量为 1 2 0 0 M W( 4 x 3 0 0 M W) , 安装 4 台单机容量为 3 0 0 M W的混流可逆式水泵水 轮 发 电机 组 。本 工 程 属 大 ( 1 ) 型 一 等 工程 , 主要 永 久性建筑物按 1 级建筑物设计 , 次要永久性建筑物 按3 级建筑物设计 , 枢纽主要 由上水库 、 输水系统 、 地下厂房系统 、 开关站和下水库等建筑物组成 。 地 下 厂房 洞 室群 岩性 有 晶 屑凝 灰 熔 岩 ( J 3 n b ) 与燕 山晚期 侵人的花岗斑岩 ( 订 ) 两种 , 围岩大多 为微风化~ 新鲜岩体 , 其中花岗斑岩主要呈岩株 、 岩 脉状 产 出 , 与 围岩 呈混 溶接 触 和裂 隙接 触 。断裂 构
严良平 : 福建1 山 游抽水蓄能电站工程地下厂房施工和质量分析

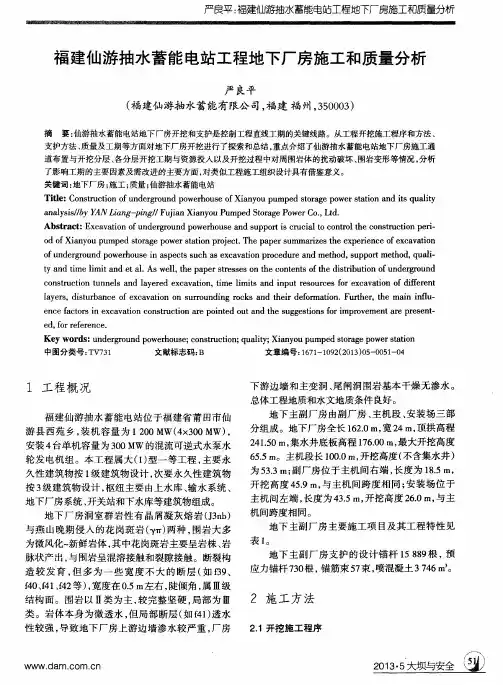

福建仙游抽水蓄能 电站工程地下厂房 施工和质量分析
严 良平
( 福建仙 游抽水蓄 能有 限公 司, 福建 福 州 , 3 5 0 0 0 3 )
摘 要 : 仙游抽水蓄能电站地下厂房开挖和支护是控制工程直线工期的关键线路。从工程开挖施 工程序和方法 、 支护方法 、 质量及工期等方面对地下厂房开挖进行 了探索 和总结 , 重点介绍 了仙游抽水蓄能 电站地下厂房施工通 道布置 与开挖分层 、 各分层开挖 工期 与资源投入 以及开挖过程 中对周 围岩体 的扰动破坏 、 围岩变形等情况 , 分析 了影响工期 的主要因素及需改进的主要方面 , 对类似工程施工组织设计具有借鉴意义。 关键词 : 地 下厂房 ; 施工 ; 质量 ; 仙游抽水蓄能 电站
仙游抽水蓄能电站工程特点、难点及施工总体策划
仙游抽水蓄能电站工程特点、难点及施工总体策划1 工程特点、难点通过对施工技术文件的认真分析、研究和我们对技术条款的深刻理解,以及集团公司多年从事类似工程(其中抽水蓄能电站:河北张河湾抽水蓄能电站上水库、江苏宜兴抽水蓄电站上水库、山西西龙池抽水蓄电站上水库、湖北白莲河抽水蓄电站地下厂房)施工积累的经验,我们认为本工程有15大特点、难点,需要在施工技术方案中重点关注和解决。
⑴施工道路布置难度大施工道路对上水库各项工程的开工及施工作业面的拓展起控制性作用,特别是主坝开挖、坝顶公路开挖、进出水口开挖、库Ⅰ区(主坝、进/出水口、1#-2#-3#拦渣坝包围区域)开挖等施工部位原始地形冲沟发育,陡、缓变化较大,道路布置难度大。
因此,必须根据不同施工阶段特点统筹进行安排。
⑵解决好开工初期弃渣场对主体工程施工的影响弃渣场是整个上水库工程弃料的“战略堆放库”,主体工程开挖的弃渣料源源不断运来。
施工初期,由于受渣场底部冲沟回填(不少于2m厚石渣料、兼作排水盲沟)影响,受导流洞、导流箱涵及坝后排水系统施工影响,势必会对“战略堆放库”的使用形成很大影响,形成上库主体工程施工的前期“瓶颈”。
因此针对前期“瓶颈”问题,在开工初期,采用分段施工法加快导流箱涵、坝后排水箱涵及顶部透石料回填施工以尽快解决渣场整体使用问题;加快导流洞和坝后排水系统石方开挖以解决渣场回填石渣料和浆砌石的来源问题。
⑶导流建筑物施工影响主体工程开工,必须引起足够重视导流建筑物施工,直接影响后续主坝坝基开挖,应在具备条件后立即施工。
由于开工初期施工组织工作难度大,工作局面打开难度大,因此,必须充分重视导流建筑物施工的关键性,采取有力措施,确保人员、设备等提前到位,施工措施提前筹划,保证开工初期时,导流建筑物施工形成好的施工局面。
⑷主体工程石方开挖利用问题必须关注本工程填筑石方用量远远大于主体工程可利用石方量,坝体填筑大部分料源需从石料场开采。
如何合理利用主体工程开挖可利用石方,减少石料场的开挖量,以降低工程成本,在本工程中必须重点关注。
仙游抽水蓄能电站分布式等电位接地网的设计
(2 )等电位接地网的专用铜排截面积不满足规程要 求。图2为仙游电站发电机层等电位接地网,该等电位 接地网的专用铜排截面积为90mm2。不满足“在主控室、 保护室柜屏下层的电缆室(或电缆沟道)内,按柜屏布 置的方向敷设lOOmn?的专用铜排(缆),将该专用铜 排(缆)首末端连接,形成保护室内的等电位接地网” |4"51 的规范要求。
电气设备
仙游抽水蓄能电站分布式等电位 接地网的设计
余 睿I,权 强2,郑智勇彳,高海欧彳
(1.福建仙游抽水蓄能有限公司,福建省仙游县351267; 2.陕西镇安பைடு நூலகம்水蓄能有限公司,
陕西省镇安县711500; 3.长沙科智防雷工程有限公司,湖南省长沙市410005)
摘 要:抽水蓄能电站占地面积大,二次系统分布地域广,在进行等电位接地网设计和敷设过程中容易出现问题。 本文以仙游抽水蓄能电站具体的二次等电位接地网为例,指出了二次系统等电位接地网目前存在的缺陷,提出了各 个分布式区域二次等电位接地网的设计方案和连接方式,并通过现场勘查和理论分析,在二次设备一点入地的原则 上确定了分布式等电位接地网接入主地网的位置。
相连;各个机组屏柜内的等电位接地网均与主地网连接, 故等电位接地网与主地网之间形成了多点接地,不满足 -点接地的规程要求。并列布置的屏柜柜体间接地铜排 应直接连通;当屏柜上布置有多个子系统插件时,各插 件的信号接地点均应与插件箱的箱体绝缘,并分别引接 至屏柜内专用的接地铜排母线卩呵。主厂房1~4号发电 机旁控制盘柜、LCU5室、SFC室、中控楼继保室、中 控室、中控楼通信设备室、开关站GIS室二次设备等 电位接地网分别单独与电站主地网连接,二次设备等电 位接地网存在多个入地点;多点接地造成不同入地点之 间形成对地环流,对地环流对周边二次设备和二次电缆 造成新的电磁干扰。
福建仙游抽水蓄能电站业主营地房屋建筑扩建工程人工挖孔桩施工组织设计
福建仙游抽水蓄能电站业主营地房屋建筑扩建工程人工挖孔灌注桩专项施工方案编制:审核:湖北天宇建设有限公司二O一四年九月目录第一章编制依据 (4)第二章工程概况 (5)第一节工程简概 (5)第二节桩的设计 (5)第三节地质条件 (6)第四节地下水情况 (7)第三章施工布署 (8)第一节管理目标 (8)第二节施工准备 (8)第三节施工协调 (9)第四章平面布置 (10)第一节布置原则 (10)第二节平面布置 (10)第三节临时用水设计方案 (10)第四节临时用电设计方案 (11)第五章组织机构 (12)第一节组织机构图 (12)第二节管理人员职责 (12)第六章施工进度计划及保证措施 (14)第一节施工进度计划 (14)第二节计划保证体系 (14)第三节劳动力安排措施 (15)第四节主材用量计划 (15)第五节机械设备使用计划 (16)第七章施工方案 (16)第一节场地的处理 (16)第二节具体部署方案 (16)第三节成孔土方开挖的方法 (18)第四节孔桩护壁砼施工方法 (21)第五节人工挖孔桩终孔的施工措施 (23)第六节桩芯钢筋笼施工方法 (24)第七节干孔时桩芯砼浇灌施工方法 (25)第十章工程质量管理技术措施 (26)第一节质量管理组织措施 (26)第二节质量管理具体措施 (27)第三节质量控制技术措施 (29)第十一章人工挖孔桩质量检验 (35)第一节砼质量检验和灌注质量检验 (35)第二节检桩 (35)第三节质量保证资料的管理 (36)第十二章安全文明施工保证措施 (36)第一节安全生产与劳动保护措施 (36)第二节安全事故预防措施 (37)第十三章人工挖孔桩施工注意事项 (39)第一节必须注意的几个要点 (39)第二节施工前的准备工作 (40)第三节施工安全管理制度 (40)附表一计划投入劳动力人数 (42)附表二主要施工机械设备一览表 (42)附表三主要材料需用计划 (43)附表四主要分项工程施工工艺流程 (44)附图1桩芯钢筋笼安装施工工艺流程 (44)附图2干孔时砼灌注施工工艺流程 (45)附图3桩芯水下砼施工工流程 (46)附图4混凝土设计检验程序流程 (47)附图5人工挖孔桩施工流程 (48)附图6人工挖孔桩施工工艺流程 (49)第一章编制依据1.《工程测量规范》(GB50026-2007)2.《建筑桩基检测规程》(JGJ106-2003)3.《钢筋焊接及验收规范》(JGJ18-2012)4.《钢筋焊接接头试验方法标准》(JGJ/T27-2001)5.《混凝土强度检验评定标准》(GBJ107-2010)6.《建筑机械使用安全技术规程》(JGJ33-2012)7.《施工现场临时用电安全技术规范》(JGJ46-2005)8.《建筑工程施工质量验收统一标准》(GB50300-2013)9.《建筑地基基础工程施工质量验收规范》(GB50202-2002)10.《混凝土结构工程施工质量及验收规范》(GB50204-2011)11.《岩土工程详细勘察报告》12.福建仙游抽水蓄能电站业主营地房屋建筑扩建工程施工合同、招投标文件、人工挖孔桩施工详图、结构施工图、图纸会审纪要13.中华人民共和国、行业和福建省颁布的现行有关法律、法规及规定。
仙游抽水蓄能电站工程钻孔灌浆及防渗墙施工
仙游抽水蓄能电站工程钻孔灌浆及防渗墙施工1 概况1.1 主要施工项目(1)主坝工程:趾板及左岸固结灌浆、趾板帷幕灌浆、探硐回填灌浆、边坡排水孔;(2)虎歧隔及湾尾副坝:坝底及库岸帷幕灌浆、防渗墙、边坡排水孔;(3)上库区:环库公路及库岸帷幕灌浆、系统及边坡排水孔;(4)部分引水系统:上平洞回填灌浆、平洞及闸门井固结灌浆、边坡排水孔;(5)导流洞:砼衬砌段固结灌浆及回填灌浆;改建生态供水:固结灌浆、回填灌浆;(6)安全监测工程:管孔、地下水位孔、取芯钻孔等。
1.2 主要工程量主要工程量见表12-1。
表12-1 钻孔及灌浆工程主要工程量表2 施工组织方法2.1 主坝固结灌浆及帷幕灌浆2.1.1 概述主坝钻孔灌浆工程包括固结灌浆4457m、帷幕灌浆3954m,主坝坝基趾板部位设一排帷幕灌浆,孔距2m,孔深5~31m,遇断层、破碎带、岩脉等部位,增设一排帷幕,其参数同主帷幕;帷幕灌浆孔上下游布置固结灌浆孔,固结灌浆排距2m,孔距3m,孔深6m;左岸100m高程以上固结灌浆布置4排,孔距排距均为1.3m,梅花形布置,孔深8m。
2.1.2 工期安排主坝固结灌浆安排在主坝坝基趾板施工完成31天后陆续进行,计划工期为:2010年2月1日~2011年1月31日,帷幕灌浆滞后于固结灌浆进行施工,计划工期为2010年3月1日~2011年2月28日。
其中固结灌浆最大月进尺560m,帷幕灌浆最大月进尺495m。
2.1.3 施工程序趾板固结灌浆在混凝土达到设计强度70%后进行。
混凝土趾板的基础固结灌浆完成并检查合格后,方可进行帷幕灌浆钻孔,帷幕灌浆孔分3序进行施工。
坝基趾板钻灌时将制浆站布置在坝前和上游围堰之间的部位,固结灌浆采用YQ100D型潜孔钻钻孔,帷幕灌浆采用XY-2PC型回转钻机钻孔。
坝肩趾板钻灌时将制浆站移至坝顶左右两侧的公路旁,从上至下送浆。
坝肩趾板斜坡段帷幕灌浆钻孔采用钻灌台车,回转钻机安装在平台车上,竖直打孔,成孔后将灌浆管插入孔内进行灌浆。
福建仙游抽水蓄能电站离相封闭母线安装工艺
< 6 0 K 6 8 k V 1 2 5 k V
< 6 0 K 6 8 k V l 2 5 k V
确定 出离相封 闭母线安装高程及 B相 中心线并做好标识。 4 . 2 . 2 厂 用 起 动 离相 封 闭母 线 安 装 厂 用 起 动 离 相 封 闭母 线位 于 主变 室 内, 连 接 于 单 机 组 的主 母 线 和 电 抗器 。由于厂用离相封闭母 线的安装关系到整 台机组母线安装和主变压 器 的定位 , 因此 厂用 离相封 闭母线的安装必须在主母线安装及主变压 器 就位前完成 , 它的安装准确性 极为重要 。 根据主变室的结构 , 厂用离相封 闭母线的安装按照 A、 B 、 c三相逐层 进行、 逐相组装、 吊装 的安装方法 : ( 1 ) 母线支、 吊 架安 装 ①首先进行基础划线 , 将 离相 封闭母线中心线走 向及 吊架 的中心位 置 用 墨 线 划 在 安 装 平 台和 构件 上 ;
2 4 k V l 3 5 O 0 A 5 0 Hz
分支回路及起动 回路 1 5 . 7 5 k V
2 4 k V 1 6 0 0 A 5 0 Hz
图 1 离相封闭母线安装施 工流 程图
工作频率
0 — 5 2 . 5 H z
0 — 5 2 . 5 H z 1 6 5 k A( 3 s ) 4 5 0 k A
表 1
U
厂 用 囊t 幼 鞋啦 黉 { 寝
U
繁 用 ‘ 劝 日跳 女}
』 }
档 姐 皇盎 劫 母 她 警} 巍
』 }
生母鲰 藏萁 德设 蔷蠹散
主要技术参数 额定工作电压
设 备 最 高 电 压 额 定 电 流 额 定 频 率
主 回路 1 5 . 7 5 k V
福建仙游抽水蓄能电站工程概况
福建仙游抽水蓄能电站工程概况1. 引言福建仙游抽水蓄能电站是位于福建省南平市仙游县的一个重要水电工程。
该电站利用山区多余的电力,通过抽水蓄能的方式储存电能并在需求高峰时释放电能,以平衡电力供需,提高电力系统的稳定性。
本文将介绍福建仙游抽水蓄能电站的基本概况、设计参数、建设进展及其对当地经济和环境的影响等内容。
2. 设计参数福建仙游抽水蓄能电站的设计参数如下: - 装机容量:1000兆瓦 - 抽水机组数目:8台 - 蓄能池容量:100万立方米 - 下泵额定扬程:500米 - 上泵额定扬程:450米3. 工程概况3.1 工程背景福建仙游抽水蓄能电站是福建省政府为了满足日益增长的电力需求、提高电力系统的稳定性和可靠性而规划建设的项目之一。
该电站地处山区,周围水资源丰富,具备了建设抽水蓄能电站的有利条件。
3.2 工程规模福建仙游抽水蓄能电站总投资约为200亿元人民币,占地面积约5000亩。
电站主要由水库、水轮发电机组、抽水机组、井室、输电线路等组成。
3.3 工程进展福建仙游抽水蓄能电站的建设已于2018年开始,目前已完成初步设计和立项手续。
预计在2022年开工建设,2025年竣工投产。
3.4 经济效益福建仙游抽水蓄能电站建成后,将成为福建省的重要能源基地,对满足当地电力需求、提升电力系统的稳定性和可靠性起到重要作用。
电站预计每年可发电约30亿千瓦时,年均增加当地纳税收入约10亿元人民币,并创造大量就业机会,推动当地经济发展。
4. 环境影响福建仙游抽水蓄能电站的建设对环境可能产生一定的影响,包括水源、土地利用、生态环境等方面。
为减少对环境的不良影响,电站建设方采取了一系列的环境保护措施,包括水资源的保护与管理、生态环境修复与保护等,确保项目建设符合环保要求。
5. 总结福建仙游抽水蓄能电站是福建省重要的水电工程之一,将对满足当地电力需求、提高电力系统的稳定性和可靠性起到重要作用。
该电站的建设进展顺利,预计将在2025年竣工投产。
福建省仙游抽水蓄能电站发电机总装工艺及应用
收稿日期:2015-11-09作者简介:罗宗柯(1982-),男,工程师,从事水电站机电安装工作。
福建省仙游抽水蓄能电站发电机总装工艺及应用罗宗柯(中国水利水电第十六工程局有限公司,福建福州350000)摘要:通过分析抽水蓄能电站发电机组的总装工艺流程,利用合理的安装程序,保证机组一次性启动成功,并总结经验。
关键词:抽水蓄能电站;发电机;总装中图分类号:TK730.6文献标识码:B文章编号:1672-5387(2016)03-0038-05DOI:10.13599/ki.11-5130.2016.03.0121概述仙游抽水蓄能电站位于福建省莆田市仙游县西苑乡,距仙游县城约33km。
电站安装4台混流可逆式水泵水轮发电机组,总装机容量1200MW (4×300MW )。
枢纽工程主要由上水库、输水系统、地下厂房系统、地面开关站和下水库等建筑物组成。
发电机总装系指水轮机各大部件已吊入机坑,发电机部件预组装工作基本结束,转子吊入机坑等条件下进行,并根据图纸尺寸和部件的实测尺寸来确定安装参数。
总装是确保机组运行质量的关键环节,机组的总装质量对机组的振动、摆度、瓦温、噪声等均有重要影响。
2发电机总装2.1结构特点福建仙游抽水蓄能电站发电电动机组为三相立轴、悬式、空冷可逆式同步电机。
发电电动机主轴采用二根轴结构,上端轴与转子中心体采用螺栓连接,下端轴与转子中心体采用螺栓连接。
发电电动机转子通过下端轴与水泵/水轮机轴采用法兰螺栓连接。
推力轴承位于转子上方,与上导轴承组成组合轴承,下导轴承位于转子下方。
2.2发电机主要参数(见表1)2.3总装安装流程图(见图1)2.4转子吊装后与下端轴联轴转子吊装后,利用桥机配合初步调整下端轴与转子瓶状轴的同心度和水平符合要求后(考虑到仙表1机组主要参数图1参 数项 目 发电机电动机型号 SFD300/325-14/6650 额定功率 300 MW 325 MW额定电压 15.75 kV 额定电流 12 219 A 功率因数 0.98(滞后)相数 3 额定频率 50 Hz 额定转速 426.8 r/min 飞逸转速620 r/min转动惯量GD 26 000 tm 2旋转方向 俯视逆时针旋转 俯视顺时针旋转冷却方式 空气冷却 励磁方式可控硅励磁第39卷第3期水电站机电技术Vol.39No.32016年03月Mechanical &Electrical Technique of Hydropower StationMar.2016游抽蓄电站水机轴过长且止漏环间隙小,一般同心度控制在0.15mm之内,水平度0.04mm之内),拆除起吊工具。
仙游抽水蓄能电站工事故闸门、拦污栅、启闭机等安装
仙游抽水蓄能电站工程事故闸门、拦污栅、启闭机及供水管道安装1 概述1.1 主要项目及工作内容福建仙游抽水蓄能水电站上水库共设2个进/出水口,每个进/出水口均设一扇事故闸门和一台固定卷扬式启闭机,每个进/出水口设4扇拦污栅。
上水库进/出水口的金属结构安装工程项目主要包括:上水库进/出水口拦污栅及栅槽8套、拦污栅搬运轨道、上水库进/出水口事故闸门及门槽2套、上水库进/出水口事故闸门2500kN固定卷扬式启闭机及其检修设备的安装(包括闸门锁定装置)。
为方便拦污栅栅体安装,设计在EL748.00m和EL715.50m两个平台之间的斜坡上设置有拦污栅搬运轨道。
导流放水洞后期改建为主坝下游生态供水系统,其主要施工项目包括供水管道(DN200不锈钢无缝钢管)安装和手动检修闸阀、工作闸阀以及排气阀的安装。
1.2 主要工程量上库闸门、拦污栅等安装项目的规格和数量详见表16-1。
表16-1 闸门、拦污栅、门槽埋件和启闭设备安装项目1.3 工程设备交货时间本工程闸门、拦污栅、启闭机及其附属设备到货时间见表16-2。
表16-2 闸门、拦污栅、门(栅)槽埋件和启闭设备要求的到货时间表2 施工场地布置2.1 金结加工厂布置本合同金属结构工程主要为上库进出水口的闸门及启闭机安装工程等。
拟在金属结构拼装场进行构件的加工及设备的预拼装,占地面积3000m²,另配置相应的加工及起吊运输设备。
金结安装高峰期,将充分利用本合同段其它专业空闲场地设施,补充用于闸门金属结构设备的存放与保管等用途。
场内闸门装、卸车将主要采用50t汽车吊,运输设备主要有40t平板车和10t载重汽车等。
2.2 安装现场规划⑴安装施工设备除充分利用本工程土建施工布置的部分施工机械外,还将根据施工需要增加16t及部分卷扬机等设备,以满足安装施工要求。
⑵闸门拼装场地利用闸门槽顶部EL748.00m平台作为上库事故闸门的拼装场,拼装时将闸门井井口作临时封闭。
(建筑工程管理)福建仙游抽水蓄能电站工程概况
(建筑工程管理)福建仙游抽水蓄能电站工程概况福建仙游抽水蓄能电站工程概况仙游抽水蓄能电站位于福建省莆田市仙游县西苑乡,距县城约33km。
为周调节的抽水蓄能电站。
电站安装四台单机容量为300MW的混流可逆式水泵水轮发动机组,总装机容量为1200MW(4×300MW)。
本工程属大(1)型壹等工程,主要永久性建筑物按1级建筑物设计,次要永久性建筑物按3级建筑物设计。
枢纽主要由上水库、输水系统、地下厂房系统、地面开关站和下水库等建筑物组成。
上水库工程主要包括主坝、湾尾副坝、虎歧隔副坝、库盆、拦渣坝及环库公路等。
主坝为钢筋混凝土面板堆石坝,坝顶高程747.6m,坝轴线长337.24m,最大坝高72.6m;虎歧隔副坝坝轴线长70m,最大坝高14m,为分区土石坝;湾尾副坝坝顶全长27m,最大坝高3m,亦为分区土石坝。
输水系统连接上、下水库,为二洞四机布置方式,由上库进/出水口、2条引水洞、4条引水支管、4条尾水支管、2个尾水调压井、2条尾水洞和下库进/出水口等组成。
其中单条输水隧洞总长约2254m(指1#输水系统长度,下同);单条引水隧洞总长约1103m,衬砌内径6.5m,上斜井段上、下高差270.11m,倾角50°,单条斜长约381m(包括上、下弯段);下斜井段高差219.40m,倾角502,单条斜长318m(包括上、下弯段);单条尾水隧洞总长约1105m,衬砌内径7.0m,其中927m长尾水洞纵坡为7.7%。
地下厂房系统主要由主/副厂房洞、进厂交通洞、母线洞、主变洞、主变运输洞、尾闸洞、出线斜井、通风兼安全洞及排水廊道等洞室群组成,另有开关站、中控楼等地面建筑物。
主/副厂房洞尺寸为162.0m×24.0m×53.3m(长×宽×高),厂内安装四台单机容量为300MW的混流可逆式水泵水轮机发电机组;主变洞尺寸为135.0m×19.5m×22.0m(长×宽×高)。
抽水蓄能电站工程上水库接地装置埋设施工方法及主要技术要求
抽水蓄能电站工程上水库接地装置埋设施工方法及主要技术要求1.1接地装置的安装与埋置(1)镀锌扁钢接地体(线)采用搭接焊接,焊缝长度和质量要求,应符合施工图纸要求和GB50169-2006第 3. 4. 1-3. 4. 4条的规定,焊接后应将焊缝处清理干净,并作防腐处理。
接地铜绞线之间、镀铜钢绞线之间以及铜与钢接地体之间的连接采用放热熔焊工艺,具体详见施工典型图纸。
(2)按施工图纸的规定,将埋设的接地装置从建筑物构件及规定的其他地方引出,其延伸位置应作明显标记,并采取防腐与保护措施,以保证后序工作顺利进行。
(3)引至外部接地连接线的敷设位置,应不妨碍设备的检修和巡视;埋设的接地插座面板应紧贴饰面。
(4)接地线通过建筑物伸缩缝、沉降缝时,应按施工图纸要求采用专门措施。
(5)所有金属设备和构件,均应按施工图纸的要求接地。
利用各种金属管道、金属构件等作接地线时,连接时保证有可靠的电气连接。
(6)若根据实际地形条件,需要修改部分接地装置的布置时,应提交书面报告提交监理人批准。
(7)接地装置敷设完成后,回填材料应符合施工图纸要求。
回填土内不应夹有石块和建筑垃圾等,外取土壤不得有较强的腐蚀性,回填土应分层夯实。
(8)在施工期间应妥善保护好已敷设的接地装置。
在交付验收前造成接地装置的损坏,无条件负责修复。
(9)接地装置的埋设应按施工图纸规定和监理人指示, 在工程项目的施工进程中进行。
其隐蔽部分应在覆盖前,由监理人会同承包人、相关的其他承包人,进行检查及验收,并做好检查验收记录,验收记录应提交监理人。
交付验收后, 才能进行混凝土浇筑、砌筑或回填。
(10)除上述要求外,接地装置的安装及埋设应严格遵守《电气装置安装工程接地装置施工及验收规范》(GB50169—2006)中的相关规定。
1.2测量(1)接地装置全部敷设完毕后,应会同监理人进行接地装置联通性的测试。
(2)测试工作结束后,应将接地系统的全部测试资料提交监理人。
