折光仪使用说明
折光仪使用说明
折光仪使用说明折光仪使用说明一、概述折光仪是一种用于测量光的折射率和反射率的仪器。
本文将详细介绍折光仪的使用方法及注意事项。
二、仪器组成折光仪主要由以下几个部分组成：1、光源：提供采样所需的光源。
2、切换装置：用于选择不同的测量模式和波长。
3、透射装置：用于测量材料的折射率。
4、反射装置：用于测量材料的反射率。
5、控制面板：用于设置测量参数和显示测量结果的操作界面。
6、数据处理软件：用于导出、分析和保存测量数据。
三、使用步骤1、准备工作a：连接仪器：将折光仪正确连接至电源和计算机。
b：校准仪器：根据用户手册进行仪器的校准操作。
2、测量模式选择a：透射模式：选择透射装置进行测量。
此模式适用于测量材料的折射率。
b：反射模式：选择反射装置进行测量。
此模式适用于测量材料的反射率。
3、设置测量参数a：波长选择：根据需要选择合适的波长。
b：采样间隔：设置采样点之间的距离，影响测量的精度。
c：测量范围：根据样品的特性设置合适的测量范围。
4、开始测量a：放置样品：将待测样品放置在透射或反射装置中，并确保样品表面整洁。
b：启动测量：控制面板上的开始按钮，开始进行测量。
5、结果分析a：数据显示：测量完成后，测量结果将显示在控制面板上。
b：数据处理：使用数据处理软件对测量结果进行导出、分析和保存。
四、注意事项1、正确操作：在操作折光仪前，请仔细阅读使用手册，并按照要求正确操作仪器。
2、样品准备：确保待测样品表面无灰尘、污染物，以免影响测量结果。
3、清洁维护：定期对仪器进行清洁和维护，保持仪器的正常运行。
4、安全注意：在操作仪器时，注意保护眼睛和皮肤，避免受到激光束的直接照射。
附件：1、使用手册：详细介绍折光仪的操作步骤和注意事项。
2、校准记录表：用于记录仪器的校准结果。
法律名词及注释：1、折射率：光线从一种介质进入另一种介质时，光的传播速度的比值。
2、反射率：光线射入物体表面时，被反射出来的光的强度与入射光的强度之比。
折光仪的正确操作方法
折光仪的正确操作方法
折光仪是一种测量物质折射率的仪器，以下是折光仪的正确操作方法：
1. 准备工作：将折光仪放在水平台面上，并确保其稳定。
2. 校准仪器：校准仪器以确保准确测量，按照仪器的说明书进行校准操作。
3. 准备样品：选择适当的样品，并将其清洗干净，确保表面没有任何污垢或气泡。
4. 启动仪器：打开折光仪电源，根据仪器的说明书启动仪器。
5. 调整焦距：根据需要调整折光仪的焦距，确保样品放置在焦点上。
6. 放置样品：将样品轻轻放在折光仪的台面上，确保样品与仪器接触紧密。
7. 读取数据：根据仪器的说明书，读取样品的折射率数值，并记录下来。
8. 清洁样品和仪器：在使用完毕后，及时清洁样品和仪器，以确保下次使用时的准确性。
请注意，以上操作方法是一般性的指导，具体操作步骤可能会因不同的折光仪型
号而有所差异，请在使用前仔细阅读和遵守仪器的操作手册。
另外，为了确保准确性和安全性，建议在操作折光仪时戴上适当的实验室防护设备，并遵守实验室的安全操作规程。
折光仪使用说明
折光仪使用说明
一、认识折光仪
1.折光仪结构
2.折光仪原理
光线从一种介质进入另一种介质时会产生折射现象，且入射角正弦之比与溶液浓度成正比（一定压强、温度条件下），测量折光率即可换算出溶液浓度。
二、使用方法
打开盖板，用干净无尘布仔细擦净检测棱镜。
用干净吸管吸取待测溶液，置于检测棱镜上，轻轻合上盖板，避免气泡产生，使溶液遍布棱镜表面。
将检测棱镜对准光源或明亮处，眼睛通过目镜观察视场，转动视度调节手轮，使视场的蓝白分界线清晰，读出刻度值。
溶液浓度=折光仪读数*折光系数（%）
折光仪溶液滴至棱镜表面
观察目镜读数
三、校正和确定折光系数
1.调零：
吸取蒸馏水置于检测棱镜上，进行读数，若蓝白分界线不在零刻度线处，则转动调节螺丝，至分界线在零刻度线为止。
2.确定折光系数：
用量杯配置一定浓度的待测溶液，如10%；读出折光仪读数，如5%，则折光系数为10/5=2,。
4.验证折光系数：
用量杯继续配置另一浓度的待测溶液，如6%；读出折光仪读数，如3%，则证明该折光系数正确。
四、注意事项
1.一般温度越高，测得值会偏低，但厂内属于恒温环境，因此不考虑该因素，但购买折光仪时需注意看其使用条件是否与厂内环境相当。
2.使用完毕后，严禁直接放入水中清洗，应用干净无尘布擦拭，对于光学表面，不应碰伤，划伤。
3.将溶液置于检测棱镜后，应立即读数，防止因长时间蒸发导致浓度变化。
折光仪的使用方法和注意事项
折光仪的使用方法和注意事项
一、折光仪的使用方法
1. 打开电源开关，仪器预热5min。
2. 用洁净干燥的手指或柔软的棉纸条沾上无水乙醇清洁棱镜表面及测量窗的玻璃。
3. 按下“0”键，若显示“00.0”，则表示仪器较准合格，即可进行正常测量工作；若显示不为“00.0”，则表示仪器较准不合格，需旋转测微螺杆使显示为“00.0”。
4. 松开锁紧装置，将棱镜置于测量窗中央，并紧锁。
5. 将棱镜置于标准液中，按下“测量”键，即可从观察窗中读取被测液体的折射率。
6. 测量完毕后，松开锁紧装置，取下棱镜，关闭电源。
二、折光仪的注意事项
1. 使用仪器前，先检查仪器是否已校准合格，禁止使用未校准的仪器。
2. 棱镜与测量窗的表面应用无水乙醇清洗，禁止使用硬物或研磨粉擦洗，以免损坏镀层。
3. 折光仪应放置在干燥、阴凉、无振动、无腐蚀性气体的地方。
4. 折光仪应避免阳光直射或过强的光线直射，以免影响仪器的精度。
5. 折光仪应定期进行校准和维护，以确保其精度和使用寿命。
6. 折光仪的棱镜和测量窗应保持清洁，避免有灰尘、污垢等杂质影响测量结果。
折光仪使用说明
折光仪使用说明
一、认识折光仪
1。
折光仪结构
2.折光仪原理
光线从一种介质进入另一种介质时会产生折射现象，且入射角正弦之比与溶液浓度成正比（一定压强、温度条件下），测量折光率即可换算出溶液浓度。
二、使用方法
打开盖板，用干净无尘布仔细擦净检测棱镜。
用干净吸管吸取待测溶液，置于检测棱镜上，轻轻合上盖板,避免气泡产生,使溶液遍布棱镜表面.将检测棱镜对准光源或明亮处，眼睛通过目镜观察视场，转动视度调节手轮,使视场的蓝白分界线清晰，读出刻度值.
溶液浓度=折光仪读数*折光系数（％）
折光仪溶液滴至棱镜表面
观察目镜读数
三、校正和确定折光系数
1。
调零：
吸取蒸馏水置于检测棱镜上，进行读数，若蓝白分界线不在零刻度线处,则转动调节螺丝，至分界线在零刻度线为止。
2.确定折光系数:
用量杯配置一定浓度的待测溶液，如10%；读出折光仪读数,如5%,则折光系数为10/5=2,。
4。
验证折光系数:
用量杯继续配置另一浓度的待测溶液，如6%；读出折光仪读数，如3％，则证明该折光系数正确.
四、注意事项
1.一般温度越高,测得值会偏低,但厂内属于恒温环境，因此不考虑该因素，但购买折光仪时需注意看其使用条件是否与厂内环境相当。
2.使用完毕后，严禁直接放入水中清洗，应用干净无尘布擦拭，对于光学表面,不应碰伤，划伤。
3。
将溶液置于检测棱镜后，应立即读数，防止因长时间蒸发导致浓度变化。

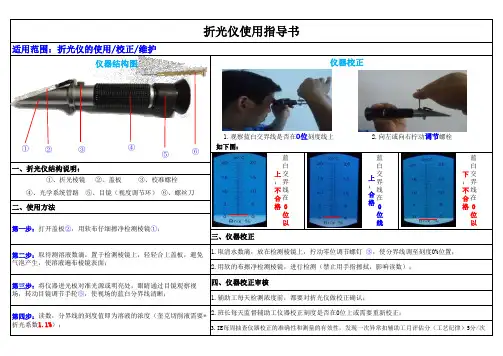

折光仪使用指导书
第二步：取待测溶液数滴，置于检测棱镜上，轻轻合上盖板，避免气泡产生，使溶液遍布棱镜表面；
第三步：将仪器进光板对准光源或明亮处，眼睛通过目镜观察视场，转动目镜调节手轮⑤，使视场的蓝白分界线清晰；
第四步：读数，分界线的刻度值即为溶液的浓度（奎克切削液需要*折光系数1.1%）； 2.用软的布擦净检测棱镜，进行检测（禁止用手指擦拭，影响读数）；
四、仪器校正审核
1.辅助工每天检测浓度前，都要对折光仪做校正确认；
1.取清水数滴，放在检测棱镜上，拧动零位调节螺钉 ③，使分界线调至刻度0%位置；
2.班长每天监督辅助工仪器校正刻度是否在0位上或需要重新校正；
3.IE每周抽查仪器校正的准确性和测量的有效性，发现一次异常扣辅助工月评估分（工艺纪律）5分/次
折光仪使用指导书
适用范围：折光仪的使用/校正/维护
三、仪器校正
一、折光仪结构说明：
①、折光棱镜 ②、盖板 ③、校准螺栓④、光学系统管路 ⑤、目镜（视度调节环） ⑥、螺丝刀
蓝白交界线在0位以
下；不合格二、使用方法
蓝白交界线在0位以
上；不合格蓝白交界线在0位线
上；合格第一步：打开盖板②，用软布仔细擦净检测棱镜①；
仪器结构图
①
②③
④
⑤
⑥
仪器校正
1.观察蓝白交界线是否在0位刻度线上
2.向左或向右拧动调节螺栓如下图：。
折光仪的使用方法、作用及工作原理
折光仪的使用方法、作用及工作原理一、引言折光仪是一种用于测量光线折射角度的仪器，广泛应用于物理实验、光学研究以及工业生产中。
本文将介绍折光仪的使用方法、作用以及工作原理。
二、折光仪的使用方法1. 设置仪器：首先，将折光仪放置在平稳的桌面上，确保仪器水平。
然后，打开仪器开关，待仪器预热一段时间后即可进行测量。
2. 准备样品：根据实验需求，选择适当的样品，并将其放置在折光仪的样品夹中。
注意，样品应保持干净、平整，并避免有任何杂质。
3. 对准光源：将折光仪的光源对准样品，并调整光源的位置和角度，使得光线能够垂直照射到样品上。
4. 观察测量：通过目镜观察样品中折射光线的路径，并记录下测量结果。
可以根据需要，使用调节旋钮来改变目镜的焦距，以获得更清晰的观察效果。
5. 计算和分析：根据测量结果，可以使用折射定律等相关公式，计算出样品的折射率等物理量，并进行进一步的分析和研究。
三、折光仪的作用1. 测量折射率：折光仪可以用来测量各种物质的折射率，通过测量不同材料的折射率，可以了解材料的光学特性，并在实际应用中进行选择和判断。
2. 研究光学现象：折光仪可以用于研究光在不同介质中传播时的折射、反射等现象，帮助人们更好地理解光的行为和性质。
3. 检测样品质量：折光仪可以用于检测某些物质的纯度、杂质含量等，通过测量样品的折射率，可以判断样品的质量是否符合要求。
4. 用于实验教学：折光仪是物理实验教学中常用的仪器之一，通过实际操作折光仪，学生可以更直观地了解光的性质和光的传播规律。
四、折光仪的工作原理折光仪的工作原理基于光的折射定律。
当光从一种介质射入另一种介质时，由于介质密度的不同，光线会发生折射现象。
折光仪利用这一现象测量样品的折射率。
在折光仪中，光源会发出一束光线，经过凸透镜的聚焦作用后，光线会垂直照射到样品上。
样品中的光线会发生折射，并通过目镜观察到折射后的光线路径。
根据光的折射定律，可以计算出样品的折射率。
折光仪的核心部件是凸透镜和目镜。
折光仪操作规程
折光仪操作规程折光仪是一种用来测量样品的折射率的仪器，它具有精确、灵敏的特点，被广泛用于化学、物理、材料科学等领域的研究和实验中。
为了正确、安全地操作折光仪，以下是一份折光仪操作规程。
一、仪器准备：1. 检查仪器是否完好，并清洁仪器外表及工作台面。
2. 确保电源插座与仪器连接正常并接通电源。
3. 检查仪器液体缸内是否有足够的样品液。
4. 启动折光仪，并等待一段时间，使其达到稳定状态。
二、样品准备：1. 准备需要测量的样品，并确保样品表面没有杂质或污迹。
2. 将样品置于适当的容器中，以避免样品液溢出或对仪器造成损坏。
3. 根据需要选择适当的温度，并通过装置调节样品温度。
三、仪器调试：1. 启动仪器，并按照说明书的规定进行基本参数的设置，包括波长、温度等。
2. 进行零点校准，先将纯净的溶剂或参比样品注入液体缸，进行零点校准，并确保零点稳定。
3. 建立样品的浓度与折射率之间的标定曲线，需要注意的是，样品浓度应尽量保持在线性范围内。
四、测量操作：1. 将样品放入液体缸中，确保样品完全浸没在液体中，避免气泡的产生。
2. 若需要进行多次测量，应在每次测量前进行空气校准，即将缸封闭在空气中，记录空气折射率以便校正后续测量数据。
3. 使用仪器的光源发出光束，通过样品产生折射，仪器会测量并记录折射率值。
4. 根据需要，可以对不同波长的光进行测量，并记录相应的折射率值。
5. 测量完成后，将样品从液体缸中取出，并用纸巾擦拭样品表面的水滴等残留物。
五、数据处理：1. 将测量得到的折射率值记录下来，并根据需要进行数据处理和分析。
2. 若需要计算浓度等相关参数，可使用标定曲线进行计算。
3. 根据实际需求，进行相关的统计和图表绘制。
六、仪器的维护与保养：1. 每次使用后，及时将仪器清洁干净，避免样品残留。
2. 定期检查仪器的工作状态和仪器内部的液体是否充足，并进行必要的维修或更换。
3. 长期不使用折光仪时，应将其进行妥善包装并存放在干燥、防尘的地方。
折光仪使用方法
折光仪使用方法折光仪是一种常用的光学仪器，用于测量物质的折射率和透明度。
它在化学、生物、医药等领域有着广泛的应用。
下面将介绍折光仪的使用方法，希望能帮助您更好地使用这一仪器。
1. 准备工作。
在使用折光仪之前，首先要做好准备工作。
确保仪器表面干净整洁，无灰尘和污渍。
检查仪器的电源和光源是否正常，确保仪器处于正常工作状态。
2. 样品准备。
准备好需要测量的样品，确保样品干净、无气泡和杂质。
根据需要，可以选择合适的样品量进行测量。
将样品倒入折光仪的测量室中，注意不要溢出。
3. 开机操作。
接通折光仪的电源，待仪器启动完成后，选择合适的测量模式和参数。
根据样品的特性，选择合适的波长和温度进行设置。
等待仪器自动校准完成后，即可进行测量。
4. 测量操作。
将样品放入测量室中，关闭测量室的盖子，使光线通过样品。
观察仪器显示屏上的读数，等待稳定后记录下测量结果。
根据需要，可以进行多次测量取平均值，确保结果的准确性。
5. 数据处理。
测量完成后，及时清洁测量室和样品，以免留下污渍影响下次测量。
将测量得到的数据进行记录和整理，可以使用电脑软件进行数据处理和分析，得出所需的结果。
6. 仪器维护。
使用完折光仪后，要及时进行清洁和保养。
清洁仪器表面和测量室，防止灰尘和污渍影响仪器的使用。
定期对仪器进行维护和校准，确保仪器的准确性和稳定性。
7. 注意事项。
在使用折光仪时，要注意避免样品溢出和仪器的损坏。
避免阳光直射和高温环境，以免影响测量结果。
在操作过程中，要严格按照操作规程进行，确保测量的准确性和可靠性。
总结。
折光仪是一种重要的光学仪器，正确的使用方法对于得到准确的测量结果至关重要。
通过本文介绍的折光仪使用方法，相信您已经对折光仪的操作有了更清晰的认识。
在使用折光仪时，要严格按照操作规程进行，确保测量结果的准确性和可靠性。
希望本文能够帮助您更好地使用折光仪，提高工作效率，为科研工作和生产实践提供有力的支持。
折光仪
5. 测量（Measure）。清洁样品池，加入样品，按Measure 键后仪器会调节样品 池温度至设定温度后测量结果。
6 清洁样品池，以乙醇和水交替清洗样品池，擦干后闭电源。
注意事项：
当超过两个小时不使用仪器时，请将仪器关闭，因为仪器 保持温度会消耗较大能量，对仪器的保温模块不利
校正不过时，一般是因为有样品或污物在上面，可以用纸
显示“Select temperature control”，选择20℃，仪器显示“PRISM MUST
BECLEAN AND COVERD”，确认取样池已经清洁盖上盖子，点击Continue,仪 器将首先以空气归零，结束后会显示“ SELECT TWO-POINT CALIBRATION SCALE ” , 选择RI ， 以纯化水（RI=1.33299）和标准溶液（RI=1.56998±0.001） 对仪器进行校正，校正通过后立即以丙酮清洗样品池
巾沾取丙酮擦拭镜面，折光仪的镜面是蓝宝石镜面，可以
反复擦拭。请勿使用过硬的材料清洁样品池，防止划伤样
品池。
数字折光仪说明书
数字折光仪使用说明书数字式折光仪是用折射原理设计的数显高精度光学仪器,具有造型美观、携带方便、易操作等特点是实验室人员在外工作时的必备产品。
主要用途在食品、饮料等行业中测定液体中糖分;在海水养殖等行业中用于测定盐分;在农业方面测定果品、农作物成熟期;另外还可通过折射率的测定推算液体的其他物理指标。
产品构造开机/关机按键:①Power温度转换按键:②Temp(0c/0F)零点效验:③Ca1测量按键二④Meas滴液孔:⑤Wi ndow电源开关与温度切换:按一「“Power键①来切换开机与关机,当打开电源时屏幕显示摄氏度,利用“Temp键②用来摄氏度与华氏度的切换。
若待机状态持续超过三分钟,仪器自动关机。
测试项目功能转换:在开机时温度状态下,按住“Cal键③,然后再按“Meas”键④,可实现测量目标转换,当液晶上方显示转换后的测量目标时,先松开“Meas键④,再松开“Ca 1”键③,转换工作即完成。
测量:测量时先将棱镜⑤滴上纯净水,用软布清洗干净,滴入2--3滴被测溶液,至棱镜⑤,按下“M。
:t、”键④即可直接读出被测溶液的百分比含量。
基准校正:基准校正时将棱镜⑤滴上纯净水,用软布清洗干净(反复两三次),滴2-3滴校正液至棱镜⑤,开机状态下按住“Ca上”键③约五秒钟,直到液晶显示屏显示“CAL3,CAL2,CAL1”的字样,仪器开始做基准校正,松开按键接着显示温度后表示基准校正完成。
再可按“Meas键④若液晶显示屏显示数据与标准数据一致,则表示仪器基准校正点没有问题。
再测量时清除校正液,再按照测量步骤测量即可完成。
(低浓度型号以纯净水0.0%校正基准;中浓度型号以标准糖液29.6%校正基准;高浓度型号以标准糖液60.0%校正基准)注意:在每次测量之后,务必确认将棱镜表面清洁干净;电池安装:打开仪器底面的电池舱盖即可安装电池,在正常情况下,有“诬砚”显示在液晶显示屏的右“FL”上角时,表明电池电量充足,当出现-时,表明电池电量低,此时应更换电池。
折光仪的使用方法
折光仪的使用方法折光仪是一种用于测量光线折射率的仪器。
它通过测量光线在不同介质中传播时的折射角来确定两个介质的折射率。
以下是折光仪的使用方法。
第一步：校准仪器1.将折光仪放置在平稳的台面上，并保证仪器水平。
2.调整仪器上的目镜，使其水平。
3.打开光源，调整亮度以确保能够清晰看到目标物体。
4.看向远离光源的方向，注意看到的是一个明亮的圆圈。
利用调焦轮进行清晰调整。
第二步：测量折射率1.准备好需要测量折射率的两个介质。
确保它们都是干净的，并且表面没有杂质。
2.将第一个介质放置在折光仪的基座上。
用旋钮调整介质高度，使得光线能够通过介质。
3.调整旋钮使得光线能够穿过折光仪中的切割棱镜。
4.通过目镜观察光线在切割棱镜中的折射。
记下折射角的读数。
5.移除第一个介质，将第二个介质放置在基座上，并重复步骤3和46.记下第二个介质的折射角的读数。
第三步：计算折射率1.根据所使用的折光仪的类型，查找相应的计算公式。
这些公式通常使用折射角和入射角来计算折射率。
2.对每个介质的所得到的折射角进行计算。
3.将计算得到的折射率和已知的标准值进行比较，以判断测量结果的准确性。
第四步：记录和分析结果1.将所有测量结果和计算结果记录下来。
2.分析数据，确定折射率之间的关系和变化趋势。
例如，你可以查看不同波长的光线在不同介质中的折射率是否有变化。
第五步：清洁折光仪1.在使用完毕后，关闭光源并清理所有部件。
使用柔软的清洁布轻轻擦拭。
2.注意不要触摸或刮伤光路和表面，以免影响折光仪的性能。
总结：折光仪是一种用于测量折射率的重要仪器。
使用折光仪时需要先校准仪器，然后按照一定的步骤测量折射角并计算折射率。
最后记录和分析测量结果。
使用折光仪时要保持仪器的清洁，并避免损坏光线路径和表面。
折光仪使用说明
折光仪使用说明
摘要：本文档旨在提供有关折光仪使用的详细说明，包括折光仪的定义、工作原理、操作步骤以及注意事项。
通过阅读本文档，用户将能够充分了解如何正确操作折光仪，并顺利完成测试工作。
第一部分：引言
1.1 什么是折光仪？
折光仪是一种用于测量物质折射率的仪器。
它基于折射定律，通过测量光线在不同介质中的传播速度来确定物质的光学性质。
1.2 折光仪的作用
折光仪可以用于各种应用领域，包括材料研究、药物制造、食品安全等。
通过测量物质的折射率，可以获得关于物质成分、质量和纯度的重要信息。
第二部分：工作原理
2.1 光的折射定律
光的折射定律是折光仪工作的基础。
当光线从一个介质传播到
另一个介质时，光线的传播方向会发生改变，折射定律描述了光线
在两个介质之间折射的规律。
2.2 光速测量
折光仪通过测量光线在不同介质中的传播速度来确定物质的折
射率。
它使用精密的光学系统和高速计时器，准确测量光线的传播
时间，从而计算出物质的折射率。
第三部分：操作步骤
3.1 准备工作
在进行折光仪测量之前，需要确保仪器处于正确的工作状态。
首先，检查折光仪的电源和连接线是否正常。
然后，清洁测量窗口，确保其清晰和干净。
3.2 校准仪器
在开始实际测量之前，需要对折光仪进行校准。
校准步骤将根
据具体的折光仪型号而有所不同，请参考仪器的用户手册了解详细
的校准步骤。
折光仪简明操作手册
折光仪简明操作手册测量：1.打开仪器机身后的电源开关，仪器屏幕出现自检画面，自检过后出现测量界面。
2.仪器预热10分钟。
3.将样品滴入折光仪测量池上，样品量要以完全覆盖住中间的样品池为准。
然后进入TempControl菜单，选择需要控制的温度。
4.等到温度稳定后，按下Measure键后，等待测量结果。
除了折光指数，我们也可以在Scale中选择其他的测量单位，最常用的是白利糖度Brix.校准：校准前，先将仪器测量单元清洗干净并吹干，然后进入SETUP,密码：123选择Two Point Calibration（两点校正）然后按照步骤一步一步执行，直到校准成功。
SetupPassword123Two Point CalibrationAir ZeroPut sample1on the presserDonePut sample2on the presserDoneCalibration successfully.清洗：仪器的清洗保养很重要，与仪器测量的好坏有着很大的关系。
在每次测量结束后，需要用擦镜纸，先将样品擦拭掉，然后用相应的溶剂清洗。
在多次清洗后，将样品池吹干，然后测量水的折光指数，如果测量结果是1.33299那么，表示仪器已经清洗干净，否则需要重新清洗，直至水的测量值到达合格范围为止。
在仪器的右侧，有一个旋钮式的干燥剂，当颜色变成粉红色时，应及时更换。
仪器长时间不操作，建议将电源关闭。
仪器使用环境：温度：最好在20℃-25℃之间湿度：<65%电源：100-240V稳定的交流电源。
折光仪的使用方法和注意事项
折光仪的使用方法和注意事项
折光仪是一种用于测量光线折射率的仪器。
它通过测量光线在不同介质中传播时的折射角来确定两个介质的折射率。
以下是折光仪的使用方法：
1.校准仪器：将折光仪放置在平稳的台面上，并保证仪器水平。
调整仪器上
的目镜，使其水平。
打开光源，调整亮度以确保能够清晰看到目标物体。
看向远离光源的方向，注意看到的是一个明亮的圆圈。
2.等待仪器预热：仪器控温到预设温度（默认20℃），预热半小时以上，仪
器内部逐渐趋于稳定。
一般达到最佳状态需要一小时左右，视环境而定。
3.用户校正：仪器预热足够时间后，向样品槽加入1.0毫升蒸馏水，进入用户
校正界面，待温度稳定，折射率稳定后，点击确定校正。
返回主界面观察几分钟，如果折射率没有稳定，说明仪器预热不够充分，重新校正一次。
4.主界面正常测试：在用户校正完成后，可以正常测试样品。
样品一般应为
液态，测试时用量为1.0毫升（尽量不少于0.7毫升，不多于1.3毫升）。
放好样品后，仪器自动控温，温度稳定后等待一到两分钟，此时折射率值一般已经稳定，可以点击右侧“启动”按钮保存数据。
以上信息仅供参考，建议咨询专业人士以获取准确的使用步骤和注意事项。
折光仪使用指南
折光仪/糖度仪使用说明书
使用方法：
1.将折光棱镜对准光亮方向，调节目镜视度环，直到标线
清晰为止；
2.调整基准：测定前首先使标准液（纯净水）、仪器及待测
液体基于同一温度。
掀开盖板，然后取1~2滴标准液滴于折光仪棱镜上，并用手轻轻按压盖板得出一条明暗分界线。
旋转校准螺丝栓使目镜视场中的明暗分界线与基准线重合；
3.掀开盖板，用柔绒布擦净棱镜表面，取1~2滴被测溶液
滴于折光仪棱镜上，盖上盖板轻轻按压，读取明暗分界线相对刻度，即为被测液体的浓度值及密度值。
4.测量完毕后，直接用潮湿绒布擦去棱镜表面及盖板上的
附着物，待干燥后，妥善保存起来。
注意事项及维护：
1.使用完毕后，严禁用自来水，直接冲洗，避免光学系统
管路进水；
2.在使用与保养中应轻拿轻放，精心保养，光学零件表面
不应碰伤划伤；
3.本仪器应在干燥、无尘、无腐蚀性气体的环境中保存，
以避免光学零件表面发霉；
4.与被测物接触的棱镜属易耗品，不能修复。
折光仪使用指导书
折光仪使用指导书一、介绍折光仪是一种用于测量物质折射率的仪器。
它可以通过测量光线经过物质时的折射角来确定物质的折射率。
折光仪广泛应用于材料科学、化学、生物学等领域的研究和实验中。
本指导书将详细介绍折光仪的结构和使用方法。
二、折光仪结构折光仪一般由以下部分组成：1. 光源：提供光线用于测量。
2. 入射系统：将光线引导到样品中。
3. 样品室：放置待测物质的容器，在此处进行测量。
4. 探测系统：测量光线经过样品后的折射角。
5. 显示和记录系统：显示折射角的数值，并将数据记录下来。
三、使用步骤1. 准备工作a. 将折光仪放置在稳定的平台上。
b. 打开仪器电源，确保光源正常工作。
c. 清洁和校准折光仪，以确保准确度和重复性。
2. 设定参数a. 选择适当的波长，根据待测物质的特性选择合适的波长。
b. 设定初始折射角为零，确保系统处于基准状态。
3. 放置样品a. 打开样品室，将待测物质放入样品室。
b. 关闭样品室，确保周围环境对测量结果没有影响。
4. 进行测量a. 点击开始测量按钮，折光仪会自动测量样品的折射角。
b. 测量完成后，仪器会显示测量结果。
5. 数据处理a. 将测量结果记录下来，包括样品的折射角等相关参数。
b. 根据需要，可以对测量结果进行分析和处理。
四、注意事项1. 避免样品与仪器接触，确保准确测量。
2. 在测量过程中保持环境稳定，避免振动和温度变化对测量结果的影响。
3. 定期检查和校准仪器，以确保准确度和重复性。
4. 操作前请仔细阅读折光仪的使用说明书，并遵循相关安全规定。
五、总结本指导书介绍了折光仪的结构和使用方法，通过准备工作、设定参数、放置样品、进行测量和数据处理等步骤，可以正确使用折光仪进行物质折射率的测量。
使用折光仪时应注意避免样品与仪器接触、保持环境稳定以及定期检查和校准仪器，以确保测量结果的准确性和重复性。
希望本指导书能对折光仪的使用者提供帮助，并为相关科研和实验工作提供基础支持。
折光YD100 说明书
折光YD100 说明书(1)将折光仪置于光亮处，但避免阳光直接曝晒.用超级恒温槽将恒温水通入棱镜夹套内，其温度以折光仪上温度计读数为准。
(2)扭开测量棱镜和辅助棱镜的闭合旋钮，并转动镜筒，使辅助棱镜斜面向上，若测量棱镜和辅助棱镜表面不清洁，可滴几滴丙西同清洗镜面(注意滴管管尖不要触碰镜面).必要时可用擦镜纸吸干镜面或用擦镜纸按单一方向轻擦镜面(不能来回擦，切勿用滤纸)。
(3)待镜面干燥后，用滴管滴加2~3滴试样于辅助棱镜的毛镜面上，合上棱镜，扭紧闭合旋钮。
若液体样易挥发，则动作要迅速，或在两棱镜接近闭合时从加液小槽中注入样品，然后再闭合两校镜，锁紧闭合旋钮。
(4)转动镜筒使之基直，调节反射镜使入射光进入棱镜，同时从测量望远镜中观察，使视场最亮。
调节目镜的焦距，使目镜中十字线清晰明亮。
(5)转动位于“刻度盘罩”下方的“棱镜转动手轮"，使刻度盘标尺上的示值逐渐增大，直到观察到视场中央出现彩色光带或黑白临界线为止。
(6)转动“消色散手轮”，使视场内呈现一个清晰的黑白两色的明暗临界线。
(7)转动“棱镜转动手轮"，使临界线正好处在十字线中心，若此时又呈现微色散，必须重调“消色散手轮'·，使临界线明暗清晰。
(8)当明暗清晰的临界线正好处于十字线中心时，即可读数c读数时先打开罩売上方的小窗，使光线射入，然后从读数望远镜中读出标尺上相应的示值。
为减少读数误差，应转动“棱镜转动手轮"，重复测定3次，3个读数相差不能大于0.0002，然后取平均值。
此平均值即为待测试样的折光率。
试样的成分对折光率的影响是很灵敏的⊠由于玷汚或试样中易挥发组分的蒸发都会导致读数不准确，因此，测一个试样的折光率更好是重复取3次样，测定3个样品的数据，再取其平均值。
(9)测量固体的折光率时，固体上需有一画个互相垂直的抛光面，测定时不用反光镜和辅助棱镜，而将固体一i也光面用溴代萘粘在测量棱镜的抛光面上，另一抛光面向上，随后操作按上述步骤(4)一、一(7)进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WAY（2WAJ）阿贝折射仪
⏹仪器用途
阿贝折射仪是能测定透明、半透明液体或固体的折射率n D和平均色散n F－n C的仪器（其中以测透明液体为主），如仪器上接恒温器，则可测定温度为0℃－70℃内的折射率n D。
折射率和平均色散是物质的重要光学常数之一，能借以了解物质的光学性能、纯度、及色散大小等。
本仪器能测出蔗糖溶液的质量分数（锤度Brix）（0－95%，相当于折射率为1.333－1.531）。
故此仪器使用范围甚广，是石油工业、油脂工业、制药工业、制漆工业、日用化学工业、制糖工业和地质勘察等有关工厂、学校及有关科研单位不可缺少的常用设备之一。
⏹主要技术参数和规格
1.折射率测量范围（n D）： 1.3000-1.7000
2.测量示值误差（n D）±0.00002
3.蔗糖溶液质量分数（锤度Brix）读数范围：0~95%
4.仪器外形尺寸：100×200×240mm
5.仪器重量： 2.6kg
⏹操作步骤及使用方法
●准备工作：
1.在开始测定前，必须先用蒸馏水或用标准试样校对读数。
如用标准试样则对折射棱镜的
抛光面加1－2滴溴代萘，再贴上标准试样的抛光面，当读数视场指示于标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转小孔内的螺钉，带动物镜偏摆，使分界线相位移至十字线中心。
通过反复地观察与校正。
使示值的起始误差降至最小（包括操作者的瞄准误差）。
校正完毕后，在以后的测定过程中不允许随意再动此部位。
在日常的测量工作中一般不需校正仪器，如对所测的折射率示值有怀疑时，可按上述方法进行检验，是否有起始误差，如有误差应进行校正。
2.每次测定工作之前及进行示值校准时必须将进光棱镜的毛面，折射棱镜的抛光面及标准
试样的抛光面，用无水酒精与乙醚（1：1）的混合液和脱脂棉花轻擦干净，以免留有其他物质，影响成相清晰度和测量准确度。
●测定工作
1.测定透明、半透明液体：
将被测液体用干净滴管加在折射棱镜表面，并将进光棱镜盖上，用手轮锁紧，要求液层均匀，充满视场，无气泡。
打开遮光板，合上反射镜，调节目镜视度，使十字线成相清晰，此时旋转手轮并在目镜视场中找到明暗分界线的位置，再旋转手轮使分界线不带任何彩色，微调手轮，使分界线位于十字线的中心，再适当转动聚光镜，此时目镜视场下方显示的示值即为被测液体的折射率。
2.测定透明固体：
被测物体上需有一个平整的抛光面。
把进光棱镜打开，在折射棱镜的抛光面加1－2滴比被测物体折射率高的透明液体（如溴代萘），并将被测物体的抛光面擦干净放上去，使其接触良好，此时便可在目镜视场中寻找分界线，瞄准和读数的操作方法如前所述。
3.测定半透明固体：
用上法将被测半透明固体上抛光面粘在折射棱镜上，打开反射镜并调整角度利用反射光束测量，具体操作方法同上。
4.测量蔗糖溶液质量分数：
操作与测量液体折射率相同，此时读数可直接从视场中示值上半部读了，即为蔗糖溶液质量分数。
5.测定平均色散值：
基本操作方法与测量折射率相同，只是以两个不同方向转动色散调节手轮时，使视场中明暗分界线无彩色为止，此时需记下每次在色散值刻度圈上指示的刻度值Z，取其中平均值，再记下其折射率n D。
根据折射率n D值，在阿贝折射仪色散表的同一横行中找出A和B值（若nD在表中二数值中间时用内插法示得）。
再根据Z值在表中查出相应的a值，当Z＞30时a值取负值。
当Z＜30时a取正值，按照所求出的A、B、a值代入色散值公式nF-nC=A+Ba就可求出平均色散值
6.若需测量在不同温度时的折射率，将温度计旋入温度计座中，接上恒温器的通水管，把
恒温器的温度调节到所需测量温度，接通循环水，待温度稳定十分钟后，即可测量。
⏹维护与保养
为了确保仪器的精度，防止损坏，请用户注意维护保养特提出下列要点以供参考：
1.仪器应放置于干燥、空气流通的室内，以免光学零件受潮后生霉。
2.当测试腐蚀性液体时应及时做好清洗工作（包括光学零件、金属件以及油漆表面），防
止侵蚀损坏。
仪器使用完毕后必须做好清洁工作。
3.被测试样中不应有硬性杂质，当测试固体试样时，应防止把折射棱镜表面拉毛或产生压
痕。
4.经常保持仪器清洁，严禁油手或汗手触及光学零件，若光学零件表面有灰尘可用高级麂
皮或长纤维的脱脂棉轻擦后用皮吹风吹去。
如光学零件表面沾上了油垢后应及时用酒精乙醚混合溶液擦干净。
5.仪器应避免强烈振动或撞击，以防止光学零件损伤及影响精度。
6.本仪器折射棱镜中有通恒温水结构，如需测定样品在某一特定温度下的折射率，仪器可
外接恒温器，将温度调节到你所需温度再进行测量。
7.计算机可用RS232连接线与仪器连接。
首先，送出一个任意的字符，然后等待接收信
息。
（参数：波特率2400，数据位8位，停止位1位，字节总长18）。
⏹仪器校正
仪器定期进行校准，或对测量数据有怀疑时，也可以对仪器进行校准。
校准用蒸馏水或玻璃标准块。
如测量数据与标准有误差，可用钟表螺丝刀通过色散校正手轮中的小孔，小心旋转里面的螺钉，使分划板上交叉线上下移动，然后再进行测量，直到测数符合要求为止。
样品为标准块时，测数要符合标准块上所标定的数据。
如样品为蒸馏水时
⏹仪器的维护与保养
1.仪器应放在干燥，空气流通和温度适宜的地方，以免仪器的光学零件受潮发霉。
2.仪器使用前后及更换样品时，必须先清洗揩净折射棱镜系统的工作表面。
3.被测试样品不准有固体杂抟，测试固体样品时应防止折射棱镜的工作表面拉毛或产生压
痕，本仪器严禁测试腐蚀性较强的样品。
4.仪器应避免强烈振动或撞击，防止光学零件震碎、松动而影响精度。
5.如聚光照明系统中灯泡损坏，可将聚光镜筒沿轴取下，换上新灯泡，并调节灯泡左右位
置（松开旁边的紧定螺钉）、使光线聚光在折射棱镜的进光表面上，并不产生明显偏斜。
6.仪器聚光镜是塑料制成的，为了防止带有腐蚀性的样品对它的表面破坏，使用时用透明
塑料罩将聚光镜罩住。
7.仪器不用时应用塑料罩将仪器盖上或将仪器放入箱内。
8.使用者不得随意拆装仪器，如仪器发生故障，或达不到精度要求时，应及时送修。
