材料表界面第八章-复合材料界面PPT课件
合集下载
复合材料PPT课件
陶瓷隔音材料
生物陶瓷
能自然降解的红陶
纳米层状无机抗菌防菌 功能鞋垫、保健袜
蜂窝陶瓷
堇青石蜂窝陶瓷外观
联想.质疑
运动员在撑杆跳项目中使用的撑杆极富 弹性,这三种材料能满足要求吗? “神州五号”载人飞船穿过大气层时,外 壳和大气层摩擦产生几千摄氏度的高温, 这些材料又能否经受这种考验而使飞船 安然无恙?
4.航天航空领域中的复合材料的基体和增强体分别 是什么?有什么性能?
形 形 色 色 的 复 合
你知道吗
还有哪些复合材料?
请你谈谈复合材料在社会发展 中的作用?
环保复合材料制造的组合式轻体粮仓来自小结
认识复合材料的组成和特性。 了解常见复合材料的基体和增强体,在生 产生活及航天航空领域中的应用。 认识到化学研究在人类社会的发展中起到 举足轻重的作用。
再
见
1、快乐总和宽厚的人相伴，财富总与诚信的人相伴，聪明总与高尚的人相伴，魅力总与幽默的人相伴，健康总与阔达的人相伴。 2、人生就有许多这样的奇迹，看似比登天还难的事，有时轻而易举就可以做到，其中的差别就在于非凡的信念。 3、影响我们人生的绝不仅仅是环境，其实是心态在控制个人的行动和思想。同时，心态也决定了一个人的视野和成就，甚至一生。 4、无论你觉得自己多么了不起，也永远有人比更强;无论你觉得自己多么不幸，永远有人比你更不幸。 5、也许有些路好走是条捷径，也许有些路可以让你风光无限，也许有些路安稳又有后路，可是那些路的主角，都不是我。至少我会觉得，那些路不是自己想要的。 6、在别人肆意说你的时候，问问自己，到底怕不怕，输不输的起。不必害怕，不要后退，不须犹豫，难过的时候就一个人去看看这世界。多问问自己，你是不是已经为了梦想而竭尽全力了? 7、人往往有时候为了争夺名利，有时驱车去争，有时驱马去夺，想方设法，不遗余力。压力挑战，这一切消极的东西都是我进取成功的催化剂。 8、真想干总会有办法，不想干总会有理由;面对困难，智者想尽千方百计，愚者说尽千言万语;老实人不一定可靠，但可靠的必定是老实人;时间，抓起来是黄金，抓不起来是流水。 9、成功的道路上，肯定会有失败;对于失败，我们要正确地看待和对待，不怕失败者，则必成功;怕失败者，则一无是处，会更失败。1、快乐总和宽厚的人相伴，财富总与诚信的人相伴，聪明总与高尚的人相伴，魅力总与幽默的人相伴，健康总与阔达的人相伴。 2、人生就有许多这样的奇迹，看似比登天还难的事，有时轻而易举就可以做到，其中的差别就在于非凡的信念。 3、影响我们人生的绝不仅仅是环境，其实是心态在控制个人的行动和思想。同时，心态也决定了一个人的视野和成就，甚至一生。 4、无论你觉得自己多么了不起，也永远有人比更强;无论你觉得自己多么不幸，永远有人比你更不幸。 5、也许有些路好走是条捷径，也许有些路可以让你风光无限，也许有些路安稳又有后路，可是那些路的主角，都不是我。至少我会觉得，那些路不是自己想要的。 6、在别人肆意说你的时候，问问自己，到底怕不怕，输不输的起。不必害怕，不要后退，不须犹豫，难过的时候就一个人去看看这世界。多问问自己，你是不是已经为了梦想而竭尽全力了? 7、人往往有时候为了争夺名利，有时驱车去争，有时驱马去夺，想方设法，不遗余力。压力挑战，这一切消极的东西都是我进取成功的催化剂。 8、真想干总会有办法，不想干总会有理由;面对困难，智者想尽千方百计，愚者说尽千言万语;老实人不一定可靠，但可靠的必定是老实人;时间，抓起来是黄金，抓不起来是流水。14、成长是一场和自己的比赛，不要担心别人会做得比你好，你只需要每天都做得比前一天好就可以了。 15、最终你相信什么就能成为什么。因为世界上最可怕的二个词，一个叫执着，一个叫认真，认真的人改变自己，执着的人改变命运。只要在路上，就没有到不了的地方。 16、你若坚持，定会发光，时间是所向披靡的武器，它能集腋成裘，也能聚沙成塔，将人生的不可能都变成可能。 17、人生，就要活得漂亮，走得铿锵。自己不奋斗，终归是摆设。无论你是谁，宁可做拼搏的失败者 9、成功的道路上，肯定会有失败;对于失败，我们要正确地看待和对待，不怕失败者，则必成功;怕失败者，则一无是处，会更5、别着急要结果，先问自己够不够格，付出要配得上结果，工夫到位了，结果自然就出来了。 6、你没那么多观众，别那么累。做一个简单的人，踏实而务实。不沉溺幻想，更不庸人自扰。 7、别人对你好，你要争气，图日后有能力有所报答，别人对你不好，你更要争气望有朝一日，能够扬眉吐气。 8、奋斗的路上，时间总是过得很快，目前的困难和麻烦是很多，但是只要不忘初心，脚踏实地一步一步的朝着目标前进，最后的结局交给时间来定夺。 9、运气是努力的附属品。没有经过实力的原始积累，给你运气你也抓不住。上天给予每个人的都一样，但每个人的准备却不一样。不要羡慕那些总能撞大运的人，你必须很努力，才能遇上好运气。 10、你的假装努力，欺骗的只有你自己，永远不要用战术上的勤奋，来掩饰战略上的懒惰。 11、时间只是过客，自己才是主人，人生的路无需苛求，只要你迈步，路就在你的脚下延伸，只要你扬帆，便会有八面来风，启程了，人的生命才真正开始。 12、不管做什么都不要急于回报，因为播种和收获不在同一个季节，中间隔着的一段时间，我们叫它为坚持。失败。11、学会学习的人，是非常幸福的人。——米南德 12、你们要学习思考，然后再来写作。——布瓦罗 13、在寻求真理的长河中，唯有学习，不断地学习，勤奋地学习，有创造性地学习，才能越重山跨峻岭。——华罗庚 14、许多年轻人在学习音乐时学会了爱。——莱杰 15、学习是劳动，是充满思想的劳动。——乌申斯基 16、我们一定要给自己提出这样的任务：第一，学习，第二是学习，第三还是学习。——列宁 17、学习的敌人是自己的满足，要认真学习一点东西，必须从不自满开始。对自己，“学而不厌”，对人家，“诲人不倦”，我们应取这种态度。——毛泽东 18、只要愿意学习，就一定能够学会。——列宁 19、如果学生在学校里学习的结果是使自己什么也不会创造，那他的一生永远是模仿和抄袭。——列夫· 托尔斯泰 20、对所学知识内容的兴趣可能成为学习动机。——赞科夫 21、游手好闲地学习，并不比学习游手好闲好。——约翰· 贝勒斯 22、读史使人明智，读诗使人灵秀，数学使人周密，自然哲学使人精邃，伦理学使人庄重，逻辑学使人善辩。——培根 23、我们在我们的劳动过程中学习思考，劳动的结果，我们认识了世界的奥妙，于是我们就真正来改变生活了。——高尔基 24、我们要振作精神，下苦功学习。下苦功，三个字，一个叫下，一个叫苦，一个叫功，一定要振作精神，下苦功。——毛泽东 25、我学习了一生，现在我还在学习，而将来，只要我还有精力，我还要学习下去。——别林斯基、学习外语并不难，学习外语就像交朋友一样，朋友是越交越熟的，天天见面，朋友之间就亲密无间了。——高士其 2、对世界上的一切学问与知识的掌握也并非难事，只要持之以恒地学习，努力掌握规律，达到熟悉的境地，就能融会贯通，运用自如了。——高士其 3、学和行本来是有联系着的，学了必须要想，想通了就要行，要在行的当中才能看出自己是否真正学到了手。否则读书虽多，只是成为一座死书库。——谢觉哉、你的假装努力，欺骗的只有你自己，永远不要用战术上的勤奋，来掩饰战略上的懒惰。 11、时间只是过客，自己才是主人，人生的路无需苛求，只要你迈步，路就在你的脚下延伸，只要你扬帆，便会有八面来风，启程了，人的生命才真正开始。 12、不管做什么都不要急于回报，因为播种和收获不在同一个季节，中间隔着的一段时间，我们叫它为坚持。 13、你想过普通的生活，就会遇到普通的挫折。你想过最好的生活，就一定会遇上最强的伤害。这个世界很公平，想要最好，就一定会给你最痛。
复合材料的界面
改变强化材料表面的性质
• 对SiC晶须表面采用化学方法处理后XPS(X-ray Photoelectron Spectroscopy)分析的结 果。由C(1s)和Si(2p)的波谱可以看出，有的地方存在SiO2，有的地方不存在SiO2。 利用这样的表面状态的差来增强界面的结合力。
6.6.2 向基体添加特定的元素
• 在用烧结法制造复合材料的过程中，为了有助于 烧结，往往向基体添加一些元素。有时为了使纤 维与基体发生适度的反应以控制界面，也可以添 加一些元素。在SiCPCS纤维强化玻璃陶瓷（LAS） 中，如果采用通常的LAS成分的基体，在晶化处 理时会在界面产生裂纹。而添加百分之几的Nb时， 热处理过程中会发生反应，在界面形成数微米的 NbC相，获得最佳界面，从而达到高韧化的目的。
5.5 界面行为
5.5.1 界面的脱粘与剥离（Debonding）
研究界面的脱粘与剥离的意义
研究思路 ➢ 考虑基体中仅有一根纤维，受到拉伸载荷为Pf的情
况 ➢ 分析复合材料中强化材料与基体间应力传递的方
式 解析法： ➢ 应用最大剪切应力理论 ➢ 应用断裂力学理论
脱粘、剥离与滑动的关系为一旦发生脱粘与剥离，剥离部分就产生滑 动。解析法可以应用最大剪切应力理论，也可以应用断裂力学理论。
临界值
• 断裂的机制 张开型裂纹 φ=0
剪切型裂纹 φ=90 φ=tan-1（KⅡ/KⅠ）
界面对复合材料性能的影响
• 界面特性
复合材料性能
界面黏结强度下降复合材料弹性模量下降
• 但界面特性与复合材料性能的定量关系少
• 界面参数 （强度，韧性）
• 脆性组元的界面区域，尺寸与厚度相当的缺 陷 断裂力学模型
5.2.1 界面应力与非弹性过程
【大学课件】复合材料PPT
.
28
③ 基体金属与增强物的相容性
金属基复合材料需要在高温下成型，制备 过程中，处于高温热力学非平衡状态下的纤维与 金属之间很容易发生化学反应，在界面形成反应 层。界面反应层大多是脆性的，当反应层达到一 定厚度后，材料受力时将会因界面层的断裂伸长 小而产生裂纹，并向周围纤维扩展，容易引起纤 维断裂，导致复合材料整体破坏。
• 仿照骨骼的组织特点，人们制造了类似结构的风力发电机和 直升飞机的旋翼，外层是刚度、强度高的碳纤维复合材料， 中层是玻璃纤维增强复合材料、内层是硬泡沫塑料。
.
20
9.3 复合材料的基体材料
复合材料的原材料： • 基体材料
– 金属材料 – 陶瓷材料 – 聚合物材料
• 增强材料
– 纤维 – 晶须 – 颗粒
则、增韧机制和界面作用； • 了解复合材料的成型工艺。
.
3
参考书目
• 王荣国 主编，复合材料概论，哈尔滨工业大学 出版社，1999
• 闻荻江主编，复合材料原理，武汉理工大学出 版社，1998
• 鲁云，先进复合材料，机械工业出版社，2004 • ASM International, Engineered materials
– 基体主要是镍基、铁基耐热合金和金属间化合物。较成熟 的是镍基、铁基高温合金，金属间化合物基复合材料尚处 于研究阶段。
.
31
9.3.1.3 功能用金属基复合材料的基体
• 要求材料和器件具有优良的综合物理性能，如同时具 有高力学性能、高导热、低热膨胀、高导电率、高抗 电弧烧蚀性、高摩擦系数和耐磨性等。
Chapter 9 Composites
复合材料
.
1
本章内容
1. 复合材料概述 2. 复合材料分类 3. 复合材料的基体 4. 复合材料的增强相 5. 复合材料的复合原理 6. 复合材料的成型工艺
复合材料的界面
是目前应用广泛的钛酸酯偶联剂，如三异硬酯酰基钛酸 异丙酯(TTS)。 适合范围：
用于不含游离水，只含化学键合水或物理结合水的干燥 填料体系。
Eg：碳酸钙、水合氧化铝等。
13
2 单烷氧基焦磷酸酯基型 适合范围： 用于含湿量较高的填料体系，如陶土、滑石粉等。 三(二辛基焦磷酰氧基)钛酸异丙酯(TTOPP—385)就是典型 的单烷氧基焦磷酸酯基型偶联剂。
9
填充、增强材料的表面处理
为了改进增强纤维与基体之间的界面结构，改善两者间的结合性能， 需要对增强纤维进行适当的表面处理。
表面处理的方法是在增强纤维表面涂覆上一种称为表面处理剂的物质， 包括浸润剂、偶联剂等其它助剂，以制造与基体间好的粘结界面。
10
１ 粉状颗粒的表面处理技术
无机粉体填料与有机高聚物的不相容性，重视研究改善粉 体填料的表面性质。
3
聚合物基复合材料界面的形成及作用机理 1. 界面的形成 两个阶段：基体与增强材料的接触与浸润过程；基体与增强 材料通过相互作用使界面固定阶段 界面层的结构包括：界面的结合力、界面区域的厚度和界面 的微观结构 通常对纤维进行表面处理以增强界面结合力
4
2. 界面作用机理
（1）界面张力、表面自由能、比表面能
lv
sv sl时，cos 0, 90o,不润湿
lv sv sl 0时，0<cos 1, 0o 90o,润湿
sv sl lv时，cos 1， 0o，完全润湿，粘附功最大
8
B. 化学键理论 偶联剂作用机理 强调增加界面的化学作用是改进复合材料性能的关键 硅烷偶联剂具有两种性质不同的官能团，一端为亲玻璃纤维的官能团 (X)，一端为亲树脂的官能团(R)，将玻璃纤维与树脂粘结起来，在界面 上形成共价键结合
用于不含游离水，只含化学键合水或物理结合水的干燥 填料体系。
Eg：碳酸钙、水合氧化铝等。
13
2 单烷氧基焦磷酸酯基型 适合范围： 用于含湿量较高的填料体系，如陶土、滑石粉等。 三(二辛基焦磷酰氧基)钛酸异丙酯(TTOPP—385)就是典型 的单烷氧基焦磷酸酯基型偶联剂。
9
填充、增强材料的表面处理
为了改进增强纤维与基体之间的界面结构，改善两者间的结合性能， 需要对增强纤维进行适当的表面处理。
表面处理的方法是在增强纤维表面涂覆上一种称为表面处理剂的物质， 包括浸润剂、偶联剂等其它助剂，以制造与基体间好的粘结界面。
10
１ 粉状颗粒的表面处理技术
无机粉体填料与有机高聚物的不相容性，重视研究改善粉 体填料的表面性质。
3
聚合物基复合材料界面的形成及作用机理 1. 界面的形成 两个阶段：基体与增强材料的接触与浸润过程；基体与增强 材料通过相互作用使界面固定阶段 界面层的结构包括：界面的结合力、界面区域的厚度和界面 的微观结构 通常对纤维进行表面处理以增强界面结合力
4
2. 界面作用机理
（1）界面张力、表面自由能、比表面能
lv
sv sl时，cos 0, 90o,不润湿
lv sv sl 0时，0<cos 1, 0o 90o,润湿
sv sl lv时，cos 1， 0o，完全润湿，粘附功最大
8
B. 化学键理论 偶联剂作用机理 强调增加界面的化学作用是改进复合材料性能的关键 硅烷偶联剂具有两种性质不同的官能团，一端为亲玻璃纤维的官能团 (X)，一端为亲树脂的官能团(R)，将玻璃纤维与树脂粘结起来，在界面 上形成共价键结合
聚合物基复合材料的界面ppt课件
第二阶段：
液态（或粘流态）组分的固化过程，即凝固或化学反应。
固化阶段受第一阶段影响，同时它也直接决定着所形成的 界面层的结构。
以热固性树脂的固化过程为例，固化剂所在位置是固化反 应的中心，固化反应从中心以辐射状向四周扩展，最后形成 中心密度大、边缘密度小的非均匀固化结构，密度大的部分 称做胶束或胶粒，密度小的称做胶絮。
18
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
1）浸润吸附理论
浸润吸附理论认为，高聚物的黏结作用可以分为两个阶段： 第一阶段：高聚物大分子借助于宏观布朗运动从溶液或
熔融体中，移动到被粘物表面；再通过微布朗运动，大分子 链节逐渐向被粘体表面的极性基体靠近。没有溶剂时，大分 子链节只能局部靠近表面，而在压力作用下或加热使黏度降 低时，便可与表面靠得很近。
所谓浸润，即是把不同的液滴放到不同的固体表面上，有时液 滴会立即铺展开来，遮盖固体的表面，这一现象称为“浸润”。 有时液滴仍团聚成球状，这一现象称为“不浸润”或“浸润不 好”。 液体对固体的浸润能力，可以用浸润角θ来表示 当θ≤90°时，称为浸润； 当θ≥90°时，称为不浸润； 当θ=0°及180°时，则分别为完全浸润和完全不浸润。
21
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
2）化学键理论(在复合材料组分之间发生化学作用，在界面上形 成共价键结合.)
1949年提出化学键理论。 该理论的主要观点是：偶联剂分子应至少含有两种官能团， 第一种官能团在理论上可与增强材料起化学反应，第二种官 能团在理论上应能参与树脂的固化反应，与树脂分子链形成 化学键结合，于是，偶联剂分子像“桥”一样，将增强材料 与基体通过共价键牢固地连接在一起了。 例如，使用甲基三氯硅烷、二甲基二氯硅烷、乙基三氯硅烷 和乙烯基烷氧基硅烷及二烯丙基烷氧基硅烷于不饱和聚酯/玻 璃纤维体系中。结果表明含不饱和基硅烷的制品强度比饱和 基的高出几乎2倍，显著地改善了树脂/玻璃纤维两相间的界 面黏结。
液态（或粘流态）组分的固化过程，即凝固或化学反应。
固化阶段受第一阶段影响，同时它也直接决定着所形成的 界面层的结构。
以热固性树脂的固化过程为例，固化剂所在位置是固化反 应的中心，固化反应从中心以辐射状向四周扩展，最后形成 中心密度大、边缘密度小的非均匀固化结构，密度大的部分 称做胶束或胶粒，密度小的称做胶絮。
18
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
1）浸润吸附理论
浸润吸附理论认为，高聚物的黏结作用可以分为两个阶段： 第一阶段：高聚物大分子借助于宏观布朗运动从溶液或
熔融体中，移动到被粘物表面；再通过微布朗运动，大分子 链节逐渐向被粘体表面的极性基体靠近。没有溶剂时，大分 子链节只能局部靠近表面，而在压力作用下或加热使黏度降 低时，便可与表面靠得很近。
所谓浸润，即是把不同的液滴放到不同的固体表面上，有时液 滴会立即铺展开来，遮盖固体的表面，这一现象称为“浸润”。 有时液滴仍团聚成球状，这一现象称为“不浸润”或“浸润不 好”。 液体对固体的浸润能力，可以用浸润角θ来表示 当θ≤90°时，称为浸润； 当θ≥90°时，称为不浸润； 当θ=0°及180°时，则分别为完全浸润和完全不浸润。
21
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
2）化学键理论(在复合材料组分之间发生化学作用，在界面上形 成共价键结合.)
1949年提出化学键理论。 该理论的主要观点是：偶联剂分子应至少含有两种官能团， 第一种官能团在理论上可与增强材料起化学反应，第二种官 能团在理论上应能参与树脂的固化反应，与树脂分子链形成 化学键结合，于是，偶联剂分子像“桥”一样，将增强材料 与基体通过共价键牢固地连接在一起了。 例如，使用甲基三氯硅烷、二甲基二氯硅烷、乙基三氯硅烷 和乙烯基烷氧基硅烷及二烯丙基烷氧基硅烷于不饱和聚酯/玻 璃纤维体系中。结果表明含不饱和基硅烷的制品强度比饱和 基的高出几乎2倍，显著地改善了树脂/玻璃纤维两相间的界 面黏结。
复合材料界面教学课件PPT

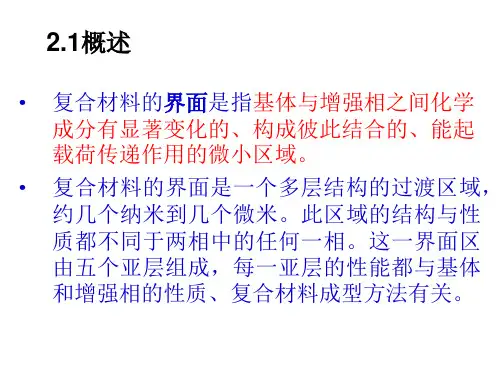

2.1概述
• 复合材料的界面是指基体与增强相之间化学 成分有显著变化的、构成彼此结合的、能起 载荷传递作用的微小区域。
• 复合材料的界面是一个多层结构的过渡区域， 约几个纳米到几个微米。此区域的结构与性 质都不同于两相中的任何一相。这一界面区 由五个亚层组成，每一亚层的性能都与基体 和增强相的性质、复合材料成型方法有关。
接触角随温度、保持时间、吸附气体等而变化。
2.4 复合材料的界面理论
2.4.1界面润湿理论 ： 根据力的合成:
L cos = S - SL ， 粘合功可表示为：
WA = S + L - SL= L（1+ cos ）。 粘合功WA最大时， cos =1，即 = 0，液体完全 平铺在固体表面。同时 = SL , S = L 。 热力学说明两个表面结合的内在因素，表示结合的 可能性；动力学反映实际产生界面结合的外界条件， 如温度、压力等的影响，表示结合过程的速度问题。
4)交换反应结合。基体与增强材料间发生化学反应，生成化合物， 且还通过扩散发生元素交换，形成固溶体而使两者结合。
5)混合结合。这种结合较普遍，是最重要的一种结合方式。是以 上几种结合方式中几个的组合。
2.2 复合材料的界面效应
• 界面是复合材料的特征，可将界面的机能归 纳为以下几种效应：
• （1）传递效应：界面可将复合材料体系中 基体承受的外力传递给增强相，起到基体和 增强相之间的桥梁作用。
• 对SiC晶须表面采用化学方法处理后XPS(X-ray Photoelectron Spectroscopy)分析的结果。由C(1s)和Si(2p)的波谱可以看出， 有 态的的地差方来存增在强界SiO面2的，结有合的力地。方不存在SiO2。利用这样的表面状
• 复合材料的界面是指基体与增强相之间化学 成分有显著变化的、构成彼此结合的、能起 载荷传递作用的微小区域。
• 复合材料的界面是一个多层结构的过渡区域， 约几个纳米到几个微米。此区域的结构与性 质都不同于两相中的任何一相。这一界面区 由五个亚层组成，每一亚层的性能都与基体 和增强相的性质、复合材料成型方法有关。
接触角随温度、保持时间、吸附气体等而变化。
2.4 复合材料的界面理论
2.4.1界面润湿理论 ： 根据力的合成:
L cos = S - SL ， 粘合功可表示为：
WA = S + L - SL= L（1+ cos ）。 粘合功WA最大时， cos =1，即 = 0，液体完全 平铺在固体表面。同时 = SL , S = L 。 热力学说明两个表面结合的内在因素，表示结合的 可能性；动力学反映实际产生界面结合的外界条件， 如温度、压力等的影响，表示结合过程的速度问题。
4)交换反应结合。基体与增强材料间发生化学反应，生成化合物， 且还通过扩散发生元素交换，形成固溶体而使两者结合。
5)混合结合。这种结合较普遍，是最重要的一种结合方式。是以 上几种结合方式中几个的组合。
2.2 复合材料的界面效应
• 界面是复合材料的特征，可将界面的机能归 纳为以下几种效应：
• （1）传递效应：界面可将复合材料体系中 基体承受的外力传递给增强相，起到基体和 增强相之间的桥梁作用。
• 对SiC晶须表面采用化学方法处理后XPS(X-ray Photoelectron Spectroscopy)分析的结果。由C(1s)和Si(2p)的波谱可以看出， 有 态的的地差方来存增在强界SiO面2的，结有合的力地。方不存在SiO2。利用这样的表面状
复合材料界面与设计课件
1、XPS
X射线光电子能谱是测量材料表面化学组成的有 效工具，可以定性测量元素存在，可以根据谱线 强弱测定元素含量。以及官能团含量。
2、红外光谱
3、紫外光谱研究
4、核磁共振法
5、原子发射光谱研究
6、化学分析和热分析
热失重 -COOH在500－800℃分解成CO2,R-OH在900－1000℃ 分解生成CO，由热失重测定CO2 、CO量，可以求出表 面-COOH和－OH
20TEM图，与基体相邻的明亮层CL为碳层，与纤维相邻的TL为 过渡层，F为纤维层 21TEM是CL与基体M图像，可以看到清晰的晶格条纹相应于C平 层，具有典型的湍层碳结构特征
可以确切看到两界面层之间的相接触区域，CL层可以看到 湍层碳，TL层可以看到大量纳米级的SICA晶粒。
三、增强纤维表面化学分析表征
冲击载荷与冲击时间关系曲线
该研究方法对复合材料的界面结合进行了分析，得到了十分有意义的结果。将未经 处理、氧等离子处理、接枝聚丙烯酰胺(接枝层厚度约为300nm) 和接枝聚丙烯酸(接 枝厚度100nm)四种处理的碳纤维按微量冲击分析法制成复合丝样品，分别在室温下 用微量冲击仪冲击，结果如下图所示。
复合材料界面与设计
2011年11月
复合材料界面分析表征 提纲
界面形貌结构分析表征 增强材料表面化学表征 界面力学性能分析表征
一、界面形貌结构分析表征
界面结合强弱与与界面区域的微观结构密切相关； 复合材料的结构缺陷常常集中于界面区域； 制造与使用过程中，界面的结构前景都吸引人们
关注； 界面结构的最重要的手段是TEM、SEM，AFM和拉
涂聚苯乙烯树脂的玻璃纤维的DMA
a—接枝玻纤
b—未接枝玻纤
不同碳纤维增强聚丙烯酸复合树料损耗角正切 与温度DMA a一未处理碳纤维 b一接枝聚丙烯酸碳纤维
X射线光电子能谱是测量材料表面化学组成的有 效工具，可以定性测量元素存在，可以根据谱线 强弱测定元素含量。以及官能团含量。
2、红外光谱
3、紫外光谱研究
4、核磁共振法
5、原子发射光谱研究
6、化学分析和热分析
热失重 -COOH在500－800℃分解成CO2,R-OH在900－1000℃ 分解生成CO，由热失重测定CO2 、CO量，可以求出表 面-COOH和－OH
20TEM图，与基体相邻的明亮层CL为碳层，与纤维相邻的TL为 过渡层，F为纤维层 21TEM是CL与基体M图像，可以看到清晰的晶格条纹相应于C平 层，具有典型的湍层碳结构特征
可以确切看到两界面层之间的相接触区域，CL层可以看到 湍层碳，TL层可以看到大量纳米级的SICA晶粒。
三、增强纤维表面化学分析表征
冲击载荷与冲击时间关系曲线
该研究方法对复合材料的界面结合进行了分析，得到了十分有意义的结果。将未经 处理、氧等离子处理、接枝聚丙烯酰胺(接枝层厚度约为300nm) 和接枝聚丙烯酸(接 枝厚度100nm)四种处理的碳纤维按微量冲击分析法制成复合丝样品，分别在室温下 用微量冲击仪冲击，结果如下图所示。
复合材料界面与设计
2011年11月
复合材料界面分析表征 提纲
界面形貌结构分析表征 增强材料表面化学表征 界面力学性能分析表征
一、界面形貌结构分析表征
界面结合强弱与与界面区域的微观结构密切相关； 复合材料的结构缺陷常常集中于界面区域； 制造与使用过程中，界面的结构前景都吸引人们
关注； 界面结构的最重要的手段是TEM、SEM，AFM和拉
涂聚苯乙烯树脂的玻璃纤维的DMA
a—接枝玻纤
b—未接枝玻纤
不同碳纤维增强聚丙烯酸复合树料损耗角正切 与温度DMA a一未处理碳纤维 b一接枝聚丙烯酸碳纤维
复合材料定义ppt课件
Spray-up moulding
Spray-up moulding is derived from hand lay-up moulding, and is particularly suited to parts of medium to large dimensions and simple shapes.
聚合物基体的作用
• 把加强纤维粘在一同 • 分配加强纤维间的载荷 • 维护加强纤维不受环境的影响
聚合物基体
• 常用作基体的聚合物 • 不饱和聚酯树脂， • 环氧树脂， • 酚醛树脂 • 耐高温树脂 • 热塑性聚合物 • 辅助资料：固化剂，增韧剂，稀释剂，
பைடு நூலகம்催化剂等
复合资料的界面
• 复合资料界面的重要性 • 复合资料界面的实际 • 复合资料界面的表征 • 纤维外表处置
RTM
This process consists of filling a rigid and closed mould cavity by injecting a resin through one, or several, points, depending on the size of the component. The reinforcements are previously placed in the interior of the mould, before closing and locking it firmly.
加强纤维外表改性
• 气相氧化法〔Dry Gaseous Oxidation〕 • 液相氧化法〔Wet Chemical Oxidation〕 • 化学偶联剂处置法〔Chemical Coupling〕 • 聚合物涂层法〔Polymer Coating〕 • 〔涂覆〕堆积法〔Deposition〕 • 电聚合与电堆积法 • 化学接枝聚合法〔Chemical Grafting〕 • 等离子体处置方法〔Plasma〕
《复合材料原理》表面与界面基础 ppt课件
ppt课件 12
2. 表面与界面热力学
2.2 固体表面热力学
固体表面张力 =(1+2)/2 1 2表面应力 表面应力，单位长度力
力学定义 固体表面张力 1=2 各相同性 12 各向异性 对于某各向异性的固体，在二维方向上面积 各增加dA1和dA2 d(A1GS)= 1 dA1 d(A2GS)= 2 dA2
ZZdZ时：曲面面积变化为：
y
y+dy
A＝(x+dx)(y+dy)-xy=xdy+ydx
新增加的表面能为： A＝ (xdy+ydx)
P所做的膨胀功为 P.x.y.dz
平衡时有： （xdy+ydx）=Pxydz
ppt课件 29
3. 表面与界面效应
3.1 Young－Laplace 方程
3. 表面与界面效应
3.2 Kelvin方程
p M 1 1 ln( ) ( ) p0 RT r1 r2
当r1=r2
弯曲表面上的蒸汽压
r1=R1
r2=R2 Kelvin
p 2 M ln( ) p0 rRT
1 1 P ( ) r1 r2
当r1=r2
ppt课件
1 1 P ( ) R1 R2
ppt课件
y
y+dy
30
3. 表面与界面效应
3.1 Young－Laplace 方程
弯曲表面下的附加压力
平表面：R1 R2 △P=0 毛细管：R1=R2=R/ △P根据曲面方向分为： 毛细上升 毛细下降 l 为液体的密度; s 为气体的密度 因l>>g所以：2/R'=lgh
