自举电路的应用

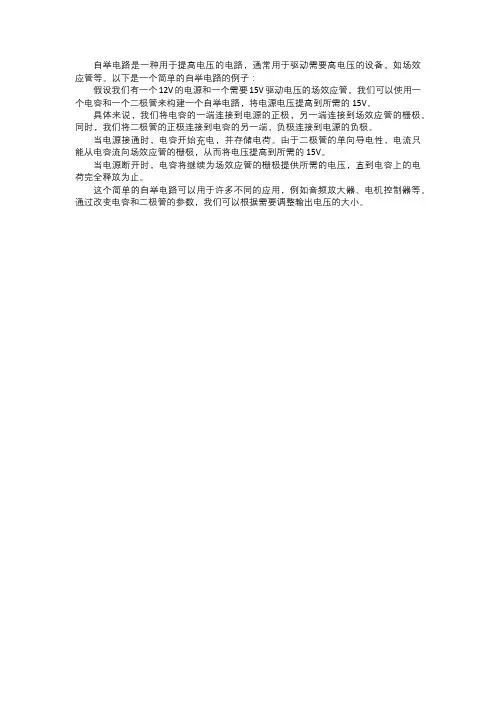

自举电路举例
自举电路是一种用于提高电压的电路，通常用于驱动需要高电压的设备，如场效应管等。
以下是一个简单的自举电路的例子：
假设我们有一个12V的电源和一个需要15V驱动电压的场效应管。
我们可以使用一个电容和一个二极管来构建一个自举电路，将电源电压提高到所需的15V。
具体来说，我们将电容的一端连接到电源的正极，另一端连接到场效应管的栅极。
同时，我们将二极管的正极连接到电容的另一端，负极连接到电源的负极。
当电源接通时，电容开始充电，并存储电荷。
由于二极管的单向导电性，电流只能从电容流向场效应管的栅极，从而将电压提高到所需的15V。
当电源断开时，电容将继续为场效应管的栅极提供所需的电压，直到电容上的电荷完全释放为止。
这个简单的自举电路可以用于许多不同的应用，例如音频放大器、电机控制器等。
通过改变电容和二极管的参数，我们可以根据需要调整输出电压的大小。
高压栅极驱动 ic 自举电路的设计与应用指南(
一、概述高压栅极驱动IC自举电路是一种常用于驱动MOSFET等功率器件的电路，其设计与应用对于提高系统的性能和稳定性具有重要意义。
本文将从基本原理、设计要点和实际应用等方面，对高压栅极驱动IC自举电路进行全面系统的介绍和分析，旨在为工程师和研究人员提供一份全面且实用的指南。
二、基本原理1. 高压栅极驱动IC自举电路的概念高压栅极驱动IC（Integrated Circuit）自举电路是一种能够产生驱动信号所需的高压电源的电路，通常用于驱动功率开关器件（如MOSFET、IGBT等）。
2. 自举电路的工作原理自举电路通过外部电容器储存电荷，在需要驱动时将这部分电荷释放，从而形成高压供电。
该电路能够有效地提供驱动信号所需的高电压，同时具有简单、高效等特点。
三、设计要点1. 电容器的选择在设计高压栅极驱动IC自举电路时，电容器的特性对电路的性能具有重要影响。
电容器的选择应考虑其容量、工作电压和频率特性等。
2. 电源管理电路自举电路需要有稳定可靠的电源管理电路，来保证其供电过程的稳定性和可靠性。
在设计时应选用合适的稳压器、电源管理IC等器件。
3. 驱动信号的匹配高压栅极驱动IC自举电路应能够有效地匹配待驱动器件的输入电压和电流要求，以确保系统的性能和稳定性。
四、实际应用1. 在功率电子系统中的应用高压栅极驱动IC自举电路广泛应用于各种功率电子系统中，如电源逆变器、电机驱动器、变流器等。
2. 在新能源领域的应用随着新能源技术的快速发展，高压栅极驱动IC自举电路在太阳能、风能等领域得到了广泛的应用，为新能源系统的高效工作提供了重要支持。
五、总结高压栅极驱动IC自举电路作为一种常见的功率器件驱动方案，在现代电子系统中具有重要的应用价值。
本文通过对其基本原理、设计要点和实际应用进行了全面介绍，旨在帮助读者更好地了解和应用这一技术，并在实际工程中取得更好的效果。
文章的篇幅可能不足3000字，需要根据实际情况继续扩展内容。
自举电路

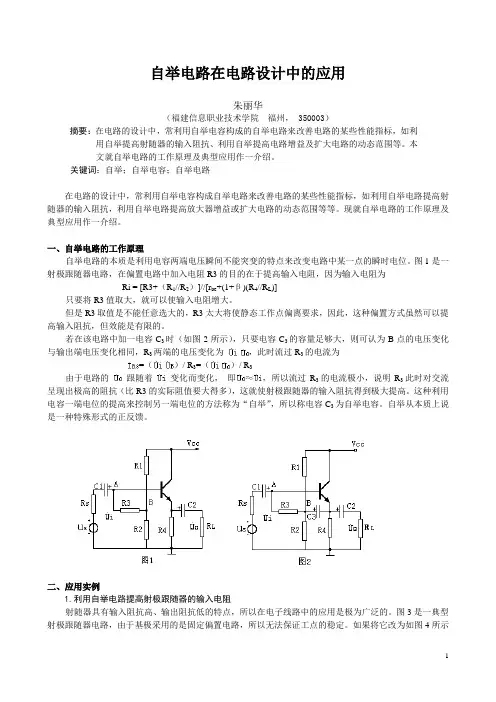

自举电路在电路设计中的应用朱丽华（福建信息职业技术学院福州， 350003）摘要：在电路的设计中，常利用自举电容构成的自举电路来改善电路的某些性能指标，如利用自举提高射随器的输入阻抗、利用自举提高电路增益及扩大电路的动态范围等。
本文就自举电路的工作原理及典型应用作一介绍。
关键词：自举；自举电容；自举电路在电路的设计中，常利用自举电容构成自举电路来改善电路的某些性能指标，如利用自举电路提高射随器的输入阻抗，利用自举电路提高放大器增益或扩大电路的动态范围等等。
现就自举电路的工作原理及典型应用作一介绍。
一、自举电路的工作原理自举电路的本质是利用电容两端电压瞬间不能突变的特点来改变电路中某一点的瞬时电位。
图1是一射极跟随器电路，在偏置电路中加入电阻R3的目的在于提高输入电阻，因为输入电阻为Ri = [R3+（R1//R2）]//[r be+(1+β)(R4//R L)]只要将R3值取大，就可以使输入电阻增大。
但是R3取值是不能任意选大的，R3太大将使静态工作点偏离要求，因此，这种偏置方式虽然可以提高输入阻抗，但效能是有限的。
若在该电路中加一电容C3时（如图2所示），只要电容C3的容量足够大，则可认为B点的电压变化与输出端电压变化相同，R3两端的电压变化为-，此时流过R3的电流为=（-）/ R3=（-）/ R3由于电路的跟随着变化而变化，即≈，所以流过R3的电流极小，说明R3此时对交流呈现出极高的阻抗（比R3的实际阻值要大得多），这就使射极跟随器的输入阻抗得到极大提高。
这种利用电容一端电位的提高来控制另一端电位的方法称为“自举”，所以称电容C3为自举电容。
自举从本质上说是一种特殊形式的正反馈。
二、应用实例1.利用自举电路提高射极跟随器的输入电阻射随器具有输入阻抗高、输出阻抗低的特点，所以在电子线路中的应用是极为广泛的。
图3是一典型射极跟随器电路，由于基极采用的是固定偏置电路，所以无法保证工点的稳定。
如果将它改为如图4所示的分压式偏置，虽然可以解决电路的工作点稳定问题，但因为R1、R2的取值受到限制，而此时电路的输入电阻是Ri=[ R1//R2]//[r be+(1+β)(R4//R L)]显然，这将使射随器电路的输入电阻下降很多，直接破坏了射极跟随器高输入电阻的优势。
二极管自举电路
二极管自举电路引言：二极管自举电路是一种常见的电路配置，它利用二极管的特性实现电压升高的功能。
本文将介绍二极管自举电路的原理、工作方式以及应用领域。
一、原理二极管自举电路的原理基于二极管的整流特性和电容器的充放电过程。
在正半周，二极管导通，电容器开始充电；在负半周，二极管截止，电容器通过负载放电。
通过这种充放电过程，电容器的电压可以逐渐升高。
二、工作方式二极管自举电路的工作方式如下：1. 初始状态：电容器未充电，二极管处于截止状态。
2. 正半周：输入电压为正，二极管导通，电容器开始充电。
3. 负半周：输入电压为负，二极管截止，电容器通过负载放电。
4. 重复上述过程：电容器的电压逐渐升高，直到达到稳定值。
三、应用领域二极管自举电路在以下领域有广泛的应用：1. 电源电路：二极管自举电路可以用于电源电路中的电压升高和稳压功能。
2. 信号处理：在某些信号处理电路中，需要将信号的幅值升高，二极管自举电路可以实现这一功能。
3. 激光器驱动：激光器驱动电路中，需要提供高压脉冲信号，二极管自举电路可以用于产生所需的高压信号。
四、优缺点二极管自举电路具有以下优点：1. 简单：电路结构简单，易于实现。
2. 高压输出：可以实现较高的输出电压。
3. 稳定性好：输出电压稳定，适用于对电压要求较高的应用。
然而，二极管自举电路也存在一些缺点：1. 输出电流较小：由于二极管的特性，输出电流较小，适用于低功率应用。
2. 受输入电压限制：输入电压必须满足一定条件，否则电路无法正常工作。
结论：二极管自举电路是一种常见的电路配置，通过利用二极管的整流特性和电容器的充放电过程，实现电压升高的功能。
它在电源电路、信号处理和激光器驱动等领域有广泛的应用。
尽管存在一些缺点，但其简单性和稳定性使其成为许多应用中的理想选择。
参考文献：[1] 张三. 电子电路设计与仿真[M]. 电子工业出版社, 2022.[2] 李四. 电子技术基础[M]. 清华大学出版社, 2021.。
常规运算放大器的自举电路设计-设计应用
常规运算放大器的自举电路设计-设计应用当现成的运算放大器(op amp)不能提供特定应用所需的信号摆幅范围时，工程师面临两种选择：使用高压运算放大器或设计分立解决方案，不过这两种选择的成本可能都很高。
对许多应用来说，第三种选择——自举——可能是比较廉价的替代方案。
除了动态性能要求极为苛刻的应用，自举电源电路的设计是相当简单的。
自举简介常规运算放大器要求其输入电压在其电源轨范围内。
如果输入信号可能超过电源轨，可以通过电阻衰减过大输入，使这些输入降至电源范围以内的电平。
这样处理并不理想，因为它会对输入阻抗、噪声和漂移产生不利影响。
同样的电源轨也会限制放大器输出，闭环增益的大小存在一个限值，以避免将输出驱动到饱和状态。
因此，如果要求处理输入和/或输出上的大信号偏离，则需要宽电源轨和能在这些电源轨上工作的放大器。
ADI 的24V 至220V 精密运算放大器ADHV4702-1 是适合这种情况的出色选择，不过自举低压运算放大器也能满足应用要求。
是否使用自举主要取决于动态要求和功耗限制。
自举会创建一个自适应双电源，其正负电压不是以地为基准，而是以输出信号的瞬时值为基准，有时称之为飞轨(flying rail) 配置。
在这种配置中，电源随着运算放大器的输出电压(VOUT) 上下移动。
因此，VOUT始终处于中间电源电压，并且电源电压能够相对于地移动。
使用自举可以非常容易地实现这种自适应双电源。
实际上，自举必须符合一些准则，有些准则微不足道，但没有一个准则是特别麻烦的。
如下是基本的准则：● 输出负载不得过大。
● 响应速度不得低于运算放大器的压摆率。
● 必须能处理所需的电压水平和相关的功耗。
工作原理飞轨概念是指正负电源轨连续调整，使其电压始终关于输出电压对称。
这样，输出始终位于电源范围内。
电路架构包括一对互补分立晶体管和一个阻性偏置网络。
NPN 发射极（或N 沟道MOSFET 的源极引脚）提供VCC，PNP 发射极（或P 沟道MOSFET 的源极引脚）用作VEE。
自举电路在功率放大器中的应用
自举电路在功率放大器中的应用自举电路从本质上讲就是一种正反馈电路，它由电容及其他元器件组成，其作用是将电路中某一点的电位通过该电容被电路自身提升，它在功放电路中可以拓展放大器的动态范围，改善非线性失真，也可提高功放的输出功率，下面就此问题作一分析，供参考。
1 用正电压供电的典型功放电路1.1 波形失真分析图1为常见的功放电路图，其中图（a）未引入自举电路，图（b）引入自举电路，图（c）为图（b）的简化图。
在图1的（a）中，当输入信号的负半周到来后，VB电位上升，VC也升高，V2导通且逐渐变深，VA电位升高。
当输入信号达到某一值时，1／2饱和，此时：VA＝VCC，流过R1的电流增大，R1上的电压降增大，使VC电位低于VCC，于是功放管V2迅速截止，从而使输出信号出现了图2中的顶部失真现象。
为了改善此失真，在电路中接入C4、R4即引入自举电路（见图1（b）），在图（b）中，未输入信号时：当输入信号的负半周到来后：ⅤB电位上升，VC也上升，V2导通且逐渐变深：当负半周输入信号达到某—值时，V2饱和：使V2的基极电位Ⅴc可获得高于Vcc的电压，从而保证VC工作于放大状态而有效地改善顶部失真现象。
像这种引入C4、R4电路后使D点随A点电位变化的电路称为自举电路。
图中的R4叫隔离电阻，将电源VCC与C4隔开，使V2管基极电位高于电源电压Ⅴcc。
从交流信号的角度看，R4与RL是并联的，为了简化电路，可直接把负载RL接在R4的位置上，耦合电容C3兼作自举电容，这样图1（b）就可简化为图1c的形式，同时还可节省两个元件。
1.2 输出功率不接自举电路时，功放管采用共集电极连接，如图3所示。
接入自举电路后，功放管采用共发射极连接，如图4所示。
显然，共集电极电路无电压放大能力。
而共发射极电路既有电压放大能力，又有电流放大能力，在输入信号相同的情况下，共发射极连接电路比共集电极连接电路功率放大能力强，可见引入自举电路后放大器的输出功率增大了。
otl功率放大器中的自举电路
otl功率放大器中的自举电路
自举电路是OTL（Output Transformerless）功率放大器中的一个重要组成部分。
OTL功率
放大器是一种特殊的功率放大器，它与传统的功率放大器不同，不需要使用输出变压器。
在OTL功率放大器中，自举电路（Bootstrap Circuit）的作用是提高放大器的输入和输出的动
态范围，改善频率响应，减小非线性失真，并改善整体音质。
自举电路一般由一个电容和一个电阻组成，这两个元件一般是串联的。
自举电路的原理是利用电容的充放电特性，将放大器的输出回馈到放大器的输入端，以提高电路的开环增益。
同时，由于电阻的存在，能够减小对输出的负载影响。
当输出信号通过电阻进入自举电路后，会通过电容储存一部分电荷，形成一个直流虚地。
这个直流虚地的存在使得放大器的输入端相对于地线有一定的偏置，以便更好地工作。
这种虚地的存在能够提供放大器更好的线性特性，改善低频响应。
除了改善低频响应外，自举电路还能提高放大器的高频响应。
因为输出信号通过电阻进入自举电路后，通过电容的充放电特性，能够在高频上提供一个低阻抗的反馈信号，使得输入端的负载效应降低。
这样就减小了输出信号的失真，提高了高频响应。
总的来说，自举电路在OTL功率放大器中起到了重要的作用，通过改善低频响应和高频响应，提高了放大器的性能，减小了失真，使得音质更加优秀。
它是一种简单而有效的回路设计，被广泛应用于音频放大器等领域。
自举电路在电路设计中的应用
自举电路在电路设计中的应用摘要：在电路的设计中，常利用自举电容构成的自举电路来改善电路的某些性能指标，如利用自举提高射随器的输入阻抗、利用自举提高电路增益及扩大电路的动态范围等。
本文就自举电路的工作原理及典型应用作一介绍。
关键词：自举；自举电容；自举电路在电路的设计中，常利用自举电容构成自举电路来改善电路的某些性能指标，如利用自举电路提高射随器的输入阻抗，利用自举电路提高放大器增益或扩大电路的动态范围等等。
现就自举电路的工作原理及典型应用作一介绍。
一、自举电路的工作原理自举电路的本质是利用电容两端电压瞬间不能突变的特点来改变电路中某一点的瞬时电位。
图1是一射极跟随器电路，在偏置电路中加入电阻R3的目的在于提高输入电阻，因为输入电阻为Ri = [R3+（R1//R2）]//[r be+(1+β)(R4//R L)]只要将R3值取大，就可以使输入电阻增大。
但是R3取值是不能任意选大的，R3太大将使静态工作点偏离要求，因此，这种偏置方式虽然可以提高输入阻抗，但效能是有限的。
若在该电路中加一电容C3时（如图2所示），只要电容C3的容量足够大，则可认为B 点的电压变化与输出端电压变化相同，R3两端的电压变化为-，此时流过R3的电流为=（-）/ R3=（-）/ R3由于电路的跟随着变化而变化，即≈，所以流过R3的电流极小，说明R3此时对交流呈现出极高的阻抗（比R3的实际阻值要大得多），这就使射极跟随器的输入阻抗得到极大提高。
这种利用电容一端电位的提高来控制另一端电位的方法称为“自举”，所以称电容C3为自举电容。
自举从本质上说是一种特殊形式的正反馈。
二、应用实例1.利用自举电路提高射极跟随器的输入电阻射随器具有输入阻抗高、输出阻抗低的特点，所以在电子线路中的应用是极为广泛的。
图3是一典型射极跟随器电路，由于基极采用的是固定偏置电路，所以无法保证工点的稳定。
如果将它改为如图4所示的分压式偏置，虽然可以解决电路的工作点稳定问题，但因为R1、R2的取值受到限制，而此时电路的输入电阻是Ri=[ R1//R2]//[r be+(1+β)(R4//R L)]显然，这将使射随器电路的输入电阻下降很多，直接破坏了射极跟随器高输入电阻的优势。
otl功率放大器中的自举电路
otl功率放大器中的自举电路【原创版】目录一、什么是自举电路二、自举电路在 OTL 功率放大器中的作用三、自举电路的优点四、自举电路的应用实例五、结论正文一、什么是自举电路自举电路，又称升压电路，是一种利用自举升压二极管、自举升压电容等电子元件，使电容放电电压和电源电压叠加，从而使电压升高的电路。
在 OTL 功率放大器中，自举电路被广泛应用，以提高驱动电压和增加大信号时的瞬态电流响应。
二、自举电路在 OTL 功率放大器中的作用在 OTL 功率放大器中，自举电路的作用主要体现在以下几个方面：1.提高驱动电压：自举电路能够使得输出信号的电压升高，从而提高驱动电压，使功放上管能够产生更大的导通电流，以驱动负载。
2.增加大信号时的瞬态电流响应：当遇到大信号时，自举电容接在输出与上管 C 极间会偶合到一个大的输出信号给基极，使基极瞬间得到一个比驱动信号更大的信号，以用来驱动功放上管。
这样，基在瞬间中可以产生更大的导通电流，从而使得放大器能够响应更大的输入信号。
3.稳定性：自举电路能够提高放大器的稳定性，降低失真，从而使得输出信号更加纯净。
三、自举电路的优点自举电路具有以下几个优点：1.结构简单：自举电路的结构相对简单，只需在电路中加入自举升压二极管、自举升压电容等电子元件即可。
2.响应速度快：自举电路能够迅速响应输入信号，使得放大器在大信号时能够产生更大的瞬态电流。
3.可靠性高：自举电路的可靠性较高，因为它利用的是电源电压和电容放电电压的叠加，而非其他复杂的电路结构。
四、自举电路的应用实例除了在 OTL 功率放大器中应用，自举电路还被广泛应用于其他类型的放大器、ADC 采样电路等电子设备中，以提高电路的性能。
五、结论总之，自举电路在 OTL 功率放大器中发挥着重要的作用，它不仅能够提高驱动电压和增加大信号时的瞬态电流响应，还能够提高放大器的稳定性和可靠性。
otl功率放大器中的自举电路
otl功率放大器中的自举电路otl功率放大器中的自举电路是一种用于提高输出电压的电路，它利用电容耦合的方式，使得输出电压可以超过输入电压。
以下是关于自举电路的详细解析。
一、自举电路的原理自举电路的工作原理主要是通过电容耦合，将输入电压的正负半周期分别传递到输出端，从而使得输出电压可以放大。
在正半周期，电容充电，输出电压跟随输入电压；在负半周期，电容放电，输出电压依然跟随输入电压。
这样，输出电压在一个周期内，可以放大两次，从而实现输出电压的提高。
二、自举电路的作用自举电路的主要作用是提高输出电压，使得功率放大器可以输出更高的电压信号。
这在大功率放大器中尤为重要，因为大功率放大器需要较高的输出电压才能驱动负载。
此外，自举电路还可以提高放大器的输入和输出阻抗，降低失真，提高信号传输效率。
三、自举电路在OTL功率放大器中的应用OTL（Output Transformer Less）功率放大器是一种无输出变压器的放大器，它采用自举电路来实现输出电压的放大。
在OTL放大器中，自举电路主要用于驱动输出晶体管，使得输出晶体管可以承受较高的电压。
通过自举电路，OTL放大器可以实现较高的输出电压和较低的失真。
四、自举电路的优缺点自举电路的优点：1.提高输出电压，实现大功率输出。
2.提高输入和输出阻抗，降低失真。
3.简化电路结构，降低成本。
自举电路的缺点：1.电容耦合可能导致高频响应较差。
2.电路复杂度增加，调试困难。
五、总结自举电路在OTL功率放大器中起着关键作用，它能够提高输出电压，降低失真，提高输入和输出阻抗。
然而，自举电路也存在一定的局限性，如高频响应较差、电路复杂度较高等。
几分钟搞定自举电路的知识要点
几分钟搞定自举电路的知识要点
自举电路，又称自举升压电路，常用于功率电子电路中，特别是开关电源和马达驱动等领域。
其核心作用是在高侧开关或上桥臂开关导通时，为其提供一个高于电源电压的偏置电压，确保开关能够正常工作。
以下是自举电路的几个关键知识要点：
1.工作原理：当开关处于导通状态时，自举电路通过电容器存储电荷，
这些电荷在开关断开时释放，为开关提供所需的偏置电压。
2.关键组件：
o电容器：用于存储和释放电荷，产生偏置电压。
o二极管：确保电容器在正确的时间充电和放电。
o开关：如MOSFET或IGBT，需要自举电路来驱动。
3.应用场景：常见于需要高侧开关导通的应用，如H桥马达驱动、全
桥整流器等。
4.设计考虑：
o电容器选择：容量要足够大以提供足够的电荷，同时也要考虑其耐压值。
o二极管选择：需要快速恢复特性的二极管，以减少开关损耗。
o偏置电压计算：根据开关的导通压降和所需的工作电压来确定。
5.优势与限制：
o优势：简化了高侧开关的驱动电路，降低了成本。
o限制：电容器的充电和放电速度可能限制开关的频率，且电容器会随时间和使用而老化，需要定期检查和更换。
综上所述，自举电路是一个简单但高效的解决方案，为高侧开关提供所需的偏置电压。
在设计和应用时，需要仔细考虑各个组件的选择和电路的整体布局，以确保其正常工作并满足应用需求。
自举电路原理
自举电路原理自举电路（Bootstrap Circuit）是一种常见的电路设计技术，它可以利用电容器的自举效应来提高电路的性能和稳定性。
在许多应用中，自举电路被广泛应用于放大器、开关电源和驱动电路中。
本文将介绍自举电路的原理、工作方式和应用。
自举电路的原理是利用电容器的自举效应来提高电路的输入阻抗和稳定性。
在自举电路中，一个电容器被连接到电路的输出端和输入端，通过这种连接方式，电容器可以存储输出信号的能量，并将其反馈到输入端，从而提高输入阻抗。
这种反馈机制可以有效地减小电路的输入阻抗，提高放大器的增益和带宽，提高开关电源的效率，增强驱动电路的性能。
自举电路的工作方式是通过一个反馈回路来实现的。
当电路的输出信号发生变化时，电容器会存储输出信号的能量，并将其反馈到输入端，从而改变输入端的电压。
这种反馈机制可以使电路的输入阻抗变大，从而提高电路的性能和稳定性。
在放大器中，自举电路可以提高放大器的增益和带宽，减小失真和噪声；在开关电源中，自举电路可以提高开关管的导通速度和效率；在驱动电路中，自举电路可以增强驱动器的响应速度和输出能力。
自举电路的应用非常广泛。
在放大器中，自举电路可以提高放大器的性能和稳定性，使其适用于更广泛的应用场合；在开关电源中，自举电路可以提高开关电源的效率和稳定性，降低功耗和热损耗；在驱动电路中，自举电路可以增强驱动器的输出能力和响应速度，提高系统的性能和可靠性。
总之，自举电路是一种非常重要的电路设计技术，它可以提高电路的性能和稳定性，适用于各种应用场合。
通过合理地设计和应用自举电路，可以提高电路的性能和可靠性，满足不同应用场合的需求。
希望本文的介绍能够帮助大家更好地理解和应用自举电路，为电路设计和应用提供参考和借鉴。
h桥中的自举电路
h桥中的自举电路摘要：一、引言二、自举电路的定义和作用三、H 桥中的自举电路1.H 桥的基本结构2.自举电路在H 桥中的位置和功能四、自举电路的工作原理1.电路的组成2.工作过程和原理五、自举电路的应用领域六、自举电路的发展趋势和前景正文：一、引言在现代电子技术中，H 桥电路被广泛应用于电机驱动、功率放大器、电池充放电控制等领域。
而自举电路则是H 桥电路中的关键部分，对于电路的工作性能有着重要影响。
本文将对H 桥中的自举电路进行详细介绍，包括其定义、作用、工作原理以及应用领域等。
二、自举电路的定义和作用自举电路，顾名思义，是一种能够将输入电压提高的电路。
在H 桥电路中，自举电路的主要作用是提高驱动电路的电压，从而驱动高电压、大电流的负载，如电机、电容器等。
自举电路还能够实现电源的隔离，提高电路的稳定性和安全性。
三、H 桥中的自举电路1.H 桥的基本结构H 桥电路是一种四开关电路，由两个P 型MOSFET 和两个N 型MOSFET 组成。
在电机驱动等应用中，H 桥电路可以实现电机的正反转控制，以及电流的流向切换。
2.自举电路在H 桥中的位置和功能自举电路位于H 桥电路的输入端，通常由两个N 型MOSFET 组成。
它的作用是利用开关管的导通压降，将输入电压提高，从而驱动H 桥电路中的两个高压开关管。
这样，就可以实现对高电压、大电流负载的控制。
四、自举电路的工作原理1.电路的组成自举电路主要由两个N 型MOSFET 组成，分别是MOSFET1 和MOSFET2。
在电路工作时，MOSFET1 和MOSFET2 轮流导通，使得输入电压通过MOSFET1、负载、MOSFET2 形成一个完整的回路。
2.工作过程和原理当MOSFET1 导通时，输入电压加在MOSFET1 的源极和漏极之间，使得负载上的电压上升。
同时，MOSFET1 的导通压降也会使得输入电压降低。
而当MOSFET2 导通时，输入电压加在MOSFET2 的源极和漏极之间，使得负载上的电压进一步上升。
跟随电压的自举电路
跟随电压的自举电路
跟随电压的自举电路是一种用于提高电压的电路，通常用于甲乙类单电源互补对称电路中。
这种电路利用自举升压二极管、自举升压电容等电子元件，使电容放电电压和电源电压叠加，从而达到升压的效果。
自举电路通常由一个电容和一个二极管组成，电容用于存储电荷，而二极管则防止电流倒灌。
在频率较高的情况下，自举电路的电压等于电路输入的电压加上电容上的电压，从而起到升压的作用。
自举电路主要是在甲乙类单电源互补对称电路中使用较为普遍。
这种电路在理论上可以使输出电压达到Vcc的一半，但在实际测试中，输出电压远达不到Vcc的一半。
因此，需要一个高于Vcc的电压，这时候就可以采用自举
电路来升压。
常用的自举电路有两种驱动方式：通过驱动IC驱动和通过分立元件驱动。
在驱动IC驱动方式中，自举电路给一只电容器充电，电容器上的电压基于
高端输出晶体管源极电压上下浮动。
而在分立元件驱动方式中，使用三极管、二极管、电阻、电容等分立元件搭建的MOS驱动电路。
总的来说，跟随电压的自举电路是利用电子元件和电路特性实现电压提升的一种方法，它在许多电子设备和系统中都有广泛的应用。
自举电路工作原理和自举电阻和电容
自举电路工作原理和自举电阻和电容一、自举电路的工作原理自举电路是一种常见的电路结构，它通过自身输出的一部分能量来维持自己的工作状态。
其基本原理是通过反馈的方式，将部分输出信号重新输入到电路的输入端，从而增强电路的稳定性和响应速度。
自举电路通常应用于放大器、振荡器等电子设备中。
二、自举电路的组成1. 自举电阻自举电路中常用的自举元件之一是自举电阻。
自举电阻一般由高电阻值的电阻及电容组成，其工作原理是在电容两端产生电压差，然后通过电阻分压的方式将部分电压加到放大器的输入端，从而实现自举放大。
自举电路中的自举电阻在设计上需要考虑电压放大倍数、自举电容的大小和工作频率等因素。
一个优秀的自举电阻能够有效提高放大器的性能，并且降低成本。
2. 自举电容另外一种常见的自举元件是自举电容。
自举电容通常由两个电容串联组成，其中一个电容用于提供放大器输入端的直流偏置电压，另一个电容用于提供反馈信号。
自举电容在自举电路中发挥着重要的作用，它能够有效地减小输入和输出之间的耦合，提高电路的稳定性和线性度。
自举电容的选择也需要考虑工作频率、温度漂移和体积等因素。
三、结语自举电路作为一种重要的电路结构，在电子设备中有着广泛的应用。
自举电阻和自举电容作为自举电路的核心元件，对于电路的性能至关重要。
正确选择和合理设计自举元件，能够有效地提高电路的稳定性和性能，促进电子设备的发展和应用。
希望本文的介绍能够对读者有所帮助，更深入地了解自举电路的工作原理和自举元件的选择。
自举电路是一种特殊的电路结构，能够通过利用反馈原理，将部分输出信号重新输入到电路的输入端，从而增强电路的稳定性和响应速度。
它广泛应用于各种电子设备中，特别是放大器和振荡器等领域。
自举电路的工作原理是利用自身的一部分输出能量来维持自己的工作状态。
这种特殊的电路结构能够实现自身的动态稳定，使得电路能够更加灵活地适应不同的工作环境和条件。
在自举电路中，自举元件起着非常重要的作用，其中自举电阻和自举电容是最常见的两种元件。
dcdc自举电路
dcdc自举电路DC-DC自举电路是一种能够将低电压转换为高电压的电路，它在许多电子设备中扮演着重要的角色。
本文将介绍DC-DC自举电路的工作原理、应用领域以及一些常见的设计技巧。
一、工作原理DC-DC自举电路基于电感储能原理，通过两个电感和一个开关管来实现电压的转换。
当输入电压施加在电感上时，电感中储存的能量逐渐增加。
当开关管关闭时，电感中的能量会转移到输出端，从而使输出电压升高。
二、应用领域DC-DC自举电路广泛应用于电子设备中，特别是那些需要高电压供电的场合。
例如，它可以用于高压放电灯、电子管、激光器等设备的供电。
此外，DC-DC自举电路还可以用于能量收集和能量转换领域，如太阳能电池板和燃料电池。
三、设计技巧1. 选择合适的开关管：开关管是DC-DC自举电路的核心部件。
在选择开关管时，需要考虑其耐压能力、开关频率和导通电阻等参数。
同时，还要根据实际应用需求来选择合适的开关管类型，如MOSFET、IGBT等。
2. 电感的选择：电感是储存能量的元件，它的选择对于DC-DC自举电路的性能至关重要。
一般来说，电感的电感值越大，输出电压越高，但也会增加能量转移过程中的损耗。
因此，在选择电感时要权衡输出电压与效率之间的平衡。
3. 控制电路设计：DC-DC自举电路的控制电路负责控制开关管的导通和断开。
常见的控制电路有PWM控制和频率可调控制。
在设计控制电路时，需要考虑开关管的驱动能力、反馈电路的准确性以及抗干扰能力等因素。
4. 电源滤波：DC-DC自举电路对输入电源的稳定性要求较高。
为了降低输入电源的噪声和纹波，可以在输入端加入滤波电容和滤波电感等元件，以提高电路的稳定性和抗干扰能力。
5. 热管理：由于DC-DC自举电路中会产生一定的功率损耗，因此需要考虑热管理的问题。
在设计布局时，可以采用散热片、风扇等方法来提高散热效果，确保电路的可靠性和稳定性。
总结：DC-DC自举电路是一种能够将低电压转换为高电压的电路，在电子设备中有着广泛的应用。
mosfet自举电路
mosfet自举电路
MOSFET自举电路是一种常见的电路设计，用于提供驱动电路所需的电压。
在这篇文章中，我们将介绍MOSFET自举电路的工作原理、应用场景以及设计要点。
让我们来了解一下MOSFET自举电路的工作原理。
MOSFET自举电路利用电容器存储电荷的特性，通过周期性地充放电来提供所需的驱动电压。
当输入信号触发时，电容器会充电，然后在下一个周期释放储存的电荷，从而提供足够的电压来驱动负载。
这种设计可以有效地提高电路的效率和性能。
MOSFET自举电路通常用于驱动需要较高电压的负载，例如功率放大器、电机驱动器等。
通过合理设计电容器的参数和工作频率，可以实现较高的输出电压和电流，以满足不同应用场景的需求。
在设计MOSFET自举电路时，有几个关键的要点需要考虑。
首先是选择合适的MOSFET管和电容器，以确保电路的稳定性和可靠性。
其次是合理设计电路拓扑结构，包括输入信号的触发方式、电容器的充放电控制等。
最后是进行严格的电路仿真和实际测试，以验证设计的正确性和性能。
总的来说，MOSFET自举电路是一种高效、可靠的电路设计，广泛应用于各种需要高电压驱动的场合。
通过合理的设计和优化，可以实现更好的性能和效率。
希望本文能帮助读者更好地了解MOSFET
自举电路的工作原理和设计要点，从而在实际应用中取得更好的效果。
自举驱动电路原理
自举驱动电路原理自举驱动电路（bootstrap circuit）是一种常用于电源管理和驱动高侧MOSFET的电路。
它通过利用电容的充放电过程，将低电平信号转换为高电平信号，实现对高侧MOSFET的驱动。
本文将详细解释自举驱动电路的基本原理，包括电路结构、工作原理和应用。
1. 自举驱动电路结构自举驱动电路主要由以下几个组成部分构成：•高侧MOSFET：用于控制电源的开关，通常用于驱动电机、LED灯等。
•低侧MOSFET：用于控制电源的接地开关，与高侧MOSFET配合使用。
•驱动信号：用于控制高侧MOSFET的信号，通常由微控制器或其他驱动器提供。
•自举电容：用于存储能量，通过充放电过程提供高电平驱动信号。
下图展示了一个典型的自举驱动电路结构：2. 自举驱动电路工作原理自举驱动电路的工作原理可以分为两个阶段：充电阶段和放电阶段。
2.1 充电阶段在充电阶段，当低侧MOSFET导通时，电源通过低侧MOSFET和自举电容充电。
此时，自举电容的负极连接到地，正极连接到高侧MOSFET的驱动信号输入端。
•步骤1：低侧MOSFET导通，将电源的正极连接到自举电容。
•步骤2：自举电容开始充电，电压逐渐升高。
2.2 放电阶段在放电阶段，当低侧MOSFET截止时，自举电容通过高侧MOSFET的驱动信号输出高电平。
此时，自举电容的正极电压高于电源电压，实现了对高侧MOSFET的驱动。
•步骤1：低侧MOSFET截止，断开电源与自举电容的连接。
•步骤2：自举电容通过高侧MOSFET的驱动信号输出高电平。
3. 自举驱动电路应用自举驱动电路主要应用于需要驱动高侧MOSFET的场合，如电机驱动、LED灯控制等。
它具有以下几个优点：•高电平驱动能力：自举驱动电路可以提供高于电源电压的驱动信号，有效地驱动高侧MOSFET，避免了电平不匹配的问题。
•简单且经济：自举驱动电路的结构简单，成本低廉，易于实现。
•高效率：通过自举电容的充放电过程，自举驱动电路可以实现高效率的能量转换。
自举组合电路
自举组合电路自举组合电路是一种常见的数字电路，用于实现特定的逻辑功能。
它由多个门电路和触发器组成，能够实现存储和处理二进制信息。
在本文中，我们将介绍自举组合电路的工作原理、应用场景以及设计方法。
一、工作原理自举组合电路的工作原理是通过触发器和门电路之间的相互作用来实现的。
触发器是一种能够存储一个比特信息的电路元件，它有两个稳定的状态：置位和复位。
门电路是一种逻辑门，根据输入信号的组合来产生输出信号。
在自举组合电路中，触发器和门电路通过特定的连接方式相互作用，实现特定的逻辑功能。
二、应用场景自举组合电路广泛应用于数字电路中的逻辑设计和计算机系统中。
它可以用于实现各种逻辑功能，如加法器、减法器、多路选择器等。
此外，自举组合电路还可以用于实现状态机、计数器等复杂的数字电路。
在计算机系统中，自举组合电路通常用于实现存储器、寄存器和控制器等关键部件。
三、设计方法设计自举组合电路的关键是确定逻辑功能和选择适当的触发器和门电路。
首先，需要明确所需的逻辑功能，并将其转化为逻辑表达式或状态转移图。
然后，根据逻辑表达式或状态转移图，选择合适的触发器和门电路，并进行连接和布局。
最后，进行仿真和调试，确保电路能够正确地实现所需的功能。
四、设计示例以下是一个简单的自举组合电路设计示例，用于实现一个2位加法器。
该电路由两个D触发器和三个与门组成。
其中，两个D触发器用于存储输入信号和输出结果，三个与门用于实现加法逻辑。
将两个输入信号A和B连接到两个D触发器的D端，将两个D触发器的时钟端连接到一个与门的输出端。
将两个D触发器的输出端连接到一个与门的输入端，另一个与门的输入端连接到两个D触发器的输出端。
最后，将两个与门的输出端连接到两个D触发器的复位端。
通过上述连接方式，当时钟信号到达时，两个输入信号A和B将被存储到两个D触发器中。
然后，两个与门根据输入信号和存储的结果产生输出信号，实现两位数的加法逻辑。
最后，通过复位信号将结果存储到两个D触发器中。
自举电路工作原理
自举电路工作原理自举电路是一种常见的电路结构，用于启动某些电子设备或系统。
它的工作原理是通过自身产生的反馈信号来驱动系统进入工作状态。
本文将详细介绍自举电路的工作原理及其在实际应用中的作用。
让我们来了解一下自举电路的基本组成。
自举电路通常由一个电源、一个控制器和一个负载组成。
电源为整个电路提供所需的电能，控制器则根据负载的工作状态来控制电路的启动和停止。
负载是电路的输出部分，根据具体应用的需要可以是各种各样的设备。
自举电路的工作原理主要依赖于一个叫做反馈环的闭环结构。
这个反馈环通过将负载的输出信号反馈给控制器，使得控制器能够根据负载的工作状态做出相应的调整。
当负载处于正常工作状态时，输出信号会被反馈回控制器，并通过一系列的逻辑判断来维持电路的工作状态。
如果负载发生异常或故障，输出信号将发生变化，控制器会根据这个变化来采取相应的措施，比如停止电路的供电，以保护负载和整个电路的安全。
在自举电路中，控制器起到了至关重要的作用。
它通过对反馈信号进行采样和分析，判断负载的工作状态，并根据需要进行相应的调整。
控制器可以采用不同的控制算法，如比例控制、积分控制和微分控制等，以实现对负载的精确控制。
此外，控制器还可以根据外部条件，如环境温度、湿度等，对负载的工作进行优化，提高系统的效率和稳定性。
自举电路的应用非常广泛。
在许多电子设备中，都会使用自举电路来实现启动和保护功能。
例如，计算机的开机自检就是通过自举电路来完成的。
当计算机启动时，自举电路会检测各个硬件设备的状态，并根据检测结果进行相应的操作。
另外，一些大型工业设备，如电机驱动系统和电力系统，也会使用自举电路来实现启动和保护功能，以确保设备的安全和可靠运行。
总结一下，自举电路是一种通过反馈信号驱动系统工作的电路结构。
它通过控制器对负载的工作状态进行监测和调整，以实现电路的启动和保护功能。
自举电路在电子设备和系统中具有广泛的应用，对于提高设备的可靠性和稳定性起到了重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自举电路在电路设计中的应用
朱丽华
（福建信息职业技术学院福州， 350003）
摘要：在电路的设计中，常利用自举电容构成的自举电路来改善电路的某些性能指标，如利
用自举提高射随器的输入阻抗、利用自举提高电路增益及扩大电路的动态范围等。
本
文就自举电路的工作原理及典型应用作一介绍。
关键词：自举；自举电容；自举电路
在电路的设计中，常利用自举电容构成自举电路来改善电路的某些性能指标，如利用自举电路提高射随器的输入阻抗，利用自举电路提高放大器增益或扩大电路的动态范围等等。
现就自举电路的工作原理及典型应用作一介绍。
一、自举电路的工作原理
自举电路的本质是利用电容两端电压瞬间不能突变的特点来改变电路中某一点的瞬时电位。
图1是一射极跟随器电路，在偏置电路中加入电阻R3的目的在于提高输入电阻，因为输入电阻为
Ri = [R3+（R1//R2）]//[r be+(1+β)(R4//R L)]
只要将R3值取大，就可以使输入电阻增大。
但是R3取值是不能任意选大的，R3太大将使静态工作点偏离要求，因此，这种偏置方式虽然可以提高输入阻抗，但效能是有限的。
若在该电路中加一电容C3时（如图2所示），只要电容C3的容量足够大，则可认为B点的电压变化与输出端电压变化相同，R3两端的电压变化为-，此时流过R3的电流为
=（-）/ R3=（-）/ R3
由于电路的跟随着变化而变化，即≈，所以流过R3的电流极小，说明R3此时对交流呈现出极高的阻抗（比R3的实际阻值要大得多），这就使射极跟随器的输入阻抗得到极大提高。
这种利用电容一端电位的提高来控制另一端电位的方法称为“自举”，所以称电容C3为自举电容。
自举从本质上说是一种特殊形式的正反馈。
二、应用实例
1.利用自举电路提高射极跟随器的输入电阻
射随器具有输入阻抗高、输出阻抗低的特点，所以在电子线路中的应用是极为广泛的。
图3是一典型射极跟随器电路，由于基极采用的是固定偏置电路，所以无法保证工点的稳定。
如果将它改为如图4所示的分压式偏置，虽然可以解决电路的工作点稳定问题，但因为R1、R2的取值受到限制，而此时电路的输入电阻是
Ri=[ R1//R2]//[r be+(1+β)(R4//R L)]
显然，这将使射随器电路的输入电阻下降很多，直接破坏了射极跟随器高输入电阻的优势。
图4
为了保证射随器有较高的输入电阻，同时又有稳定的工作点，所以加一电阻R3和电容C3，成为如图2所示的加有自举电容的射极跟随器。
由上面的分析可知，当输入信号为时，射随器的输出电压=*。
因为射极跟随器的电压增益A V ≈1，所以≈。
通过电阻R3中的电流
=（-）/ R3
这一值是极小的，所以R3支路对交流信号的等效电阻R3ˊ的数值很大
R3ˊ=/ I R3=R3/（1-）
电路此时的输入电阻为
Ri=R3ˊ//[r be+(1+β)(R4//R L)]≈r be+(1+β)(R4//R L)。
可见射随器的输入阻抗得到了极大的提高。
2.利用自举电路扩大电路动态范围
利用自举电路可以扩大放大器的输出动态范围。
图4所示是一个典型的OTL电路，图中C3是自举电容，C3、R3、R5组成自举电路。
当未加C3（即将C3开路）时，在输入信号ui为正半周最大值时，可使三极管T1临界饱和，T3的基极电压很低，从而使T3接近饱和，输出电压的最大负峰值为 U CE（sat）-Vcc/2≈-Vcc/2
当输入信号ui为负半周最大值时，使T1截止，T2的基极电位等于电源电压Vcc减去Rc1（即R3+R5）上的压降，所以u b2总是低于Vcc，三极管T2的集电结始终反偏，不能达到饱和状态，因此三极管T2管压降u ce2> U CE（sat）。
那么输出电压的最大正峰值为
Vcc- u ce2-Vcc/2=Vcc/2-u ce2
对比上面两式可见，同样在充分激励的条件下，正半周幅度比负半周幅度要小，使得输出电压波形不对称，出现失真。
为了避免出现失真，只能减小激励信号，所以输出的动态范围受到抑制。
加入自举电容C3后，静态时P点对地的电位为U P=Vcc-I CQ*R5 ，R5是隔离电阻，其作用是为了防止输出信号通过自举电容短路，通常取值很小，因此可以认为U P≈Vcc ，而E点对地直流电位为U E= Vcc/2。
因此，自举电容C上的直流电压为U C= Vcc/2。
由于C3容量很大，只要时间常数CR5足够大，在信号的一个周期内，U C将基本保持不变。
这时当输入信号u i为负半周时，T2导通，随着u i往负向变化，三极管T2的集电极电流不断增大，管压降逐渐变小，E点电位将从静态值Vcc/2向Vcc值上升，u o的幅值增大。
由于u P= Uc+u E= Vcc/2+ u E，即u P会随u E的升高而自动抬高。
当u o接近Vcc/2时，u E的瞬间电位可达Vcc，此时u P=Vcc+ Vcc/2=1.5 Vcc，从而能保证供给T2基极足够大的基极电流，使其达到饱和状态，使输出电压的正、负半周幅度对称。
使负载上能够获得足够大的输出电压，即扩大了电路输出电压的动态范围。
3.利用自举电路提高电路增益
图5、图6所示的两电路都是利用自举电路提高电路增益的。
先看图5，图中以T1为核心构成共射电路，以T2为核心构成的是射随器，C3为自举电容。
该电路输出电压跟随N点的电位变化而变化，通过C3的反馈将输出电压反馈到M点，使M点的电位也跟随N 点电位的电位变化而变化，实现自举。
其结果使M点的电位与N点电位很接近，使流过R c2的交流电流大大减少，这就相当于提高了R c2的交流等效阻抗，从而提高了电路的增益。
同理可分析图6电路，图6中T1、T2的作用与图5相同，C3仍为自举电容。
该电路的输出电压跟随M 点的电位变化而变化，通过C3的反馈作用使N点的电位也跟随M点电位变化而变化，实现自举。
自举的结果使R e2两端的电位很接近，因此流过R e2的交流电流大大减少，相当于提高了R e2的交流等效阻抗，即提高了T1的集电极等效阻抗，从而使电路获得较高的增益。
不难分析图6电路利用T2管产生自举作用，不仅提高了电路的增益，而且也使电路的输出电阻大大增加，所以适用于后级放大电路输入阻抗较高的场合。
4. 利用自举电路解决交、直流参数设置
如图7电路是一个利用自举电路解决驻极体话筒与放大器的交、直流参数合理配置的例子。
驻极体话筒由于具有音质好、输出平坦、阻抗低而价格又便宜的特点，应用范围已越来越广泛了。
但驻极体话筒工作时，要求提供一个直流偏置电流和偏置电压。
市场上销售的话筒参数的离散性较大，其偏置电压一般在1.5V～10V之间，工作电流常在0.1ｍＡ～1ｍＡ。
在电路设计时，其偏置电阻与电源之间有时较难协调，为满足话筒对输出阻抗的要求而将偏置电阻取大时，势必要求Vcc要相应地提高，如果将偏置电阻取小些，虽然可以满足对Vcc的要求，但话筒的输出阻抗又难以匹配。
为解决这一问题可采用图7电路，在这一电路中偏置电阻（R1+R2）仅取2ｋΩ，所以电源电压Vcc几乎全部降在话筒上，为驻极体话筒提供较大的偏置电压，满足了话筒参数离散性的要求。
只要电源电压Vcc大于话筒工作电压1V就能使它很好工作。
为了满足话筒对输出阻抗的匹配的要求，该电路采用了自举电路，C3为自举电容，由于C3的存在，使R1电阻下端的电位跟随R1上端的电位变化而变化，即实现自举。
R1两端的电位差值很小即意味着R1的等效阻抗被大大地提高了，从而实现与驻极体话筒输出阻抗的良好匹配。
此外，该电路具有一定的电压增益，还可以减轻后级电路的负担。
三、结束语
通过介绍自举电路在电子线路设计中的应用，让我们看到了自举电路独特的功能，如能善加应用，则可设计出更多更好的电路以充分发挥自举电路的作用。
参考文献：
[1] 陈继生编著：《电子线路》（第二版），北京高等教育出版社1995
[2] 郑应光：《模拟电子线路》（二），东南大学出版社，2000年
[3] 电子报2004年12月19日第51期。
