Xilinx FPGA的功耗优化设计

合集下载

基于FPGA的Vivado功耗估计和优化

基于FPGA的Vivado功耗估计和优化

基于FPGA的Vivado功耗估计和优化
 资源、速度和功耗是FPGA设计中的三大关键因素。

随着工艺水平的发展和系统性能的提升,低功耗成为一些产品的目标之一。

功耗也随之受到越来越多的系统工程师和FPGA工程师的关注。

Xilinx新一代开发工具Vivado 针对功耗方面有一套完备的方法和策略,本文将介绍如何利用Vivado进行功耗分析和优化。

 功耗估计
 在Vivado下,从综合后的设计到布局布线后的设计,其间产生的任何DCP文件都可用于功耗估计,如图1所示。

打开综合后的设计或布局布线后的设计,既可以在图形界面模式下,选择Report Power,也可以直接用Tcl 命令report_power获取功耗估计结果。

其中,利用布局布线后的设计可获得更为精确的功耗估计结果。

 在Vivado下,有两种功耗估计模式。

一种是向量模式,需要提供
SAIF(Switching AcTIvity Interchange Format)或VCD文件;一种是非向量模式,只需要提供简单的参数即可,但估计结果不够准确。

SAIF文件通过仿真生成,因此需要在SimulaTIon SetTIngs中进行设置,如图2所示。

这里的仿真只能是综合后的功能/时序仿真或者布局布线后的功能/时序仿真,这是由图1的流程决定的。

Xilinx建议在向量模式下选择SAIF文件,因其估计速。

FPGA设计中的逻辑综合与优化算法

FPGA设计中的逻辑综合与优化算法

FPGA设计中的逻辑综合与优化算法在FPGA(现场可编程门阵列)设计中,逻辑综合与优化算法发挥着至关重要的作用。

逻辑综合是将高级综合或RTL描述的设计转换为门级网表的过程,而优化算法则是对门级网表进行优化以达到更好的性能、面积或功耗指标。

逻辑综合的主要任务是将设计转换为逻辑门级的表示形式,以便后续进行布局和布线。

逻辑综合算法通常包括两个主要步骤:技术映射和优化。

技术映射将RTL或高级综合的表达转换为门级网表,其中包括基本逻辑门(与门、或门、非门等)和时序元件(寄存器、触发器等)。

在技术映射过程中,需要考虑到目标FPGA架构的特性,如查找表(LUT)的数量、布线资源等。

优化算法则是对经过技术映射后的门级网表进行优化,以提高设计的性能、减小面积或降低功耗。

优化算法通常包括逻辑优化、时序优化和面积优化。

逻辑优化旨在减少门级网表中的逻辑元件数量,以降低延迟和功耗;时序优化则是通过调整时序路径来提高设计的时序性能;而面积优化则是为了减小设计所占用的FPGA资源。

在FPGA设计中,有许多经典的逻辑综合与优化算法,如最小割算法、图着色算法、模拟退火算法等。

这些算法在不同的设计场景下具有不同的优势和适用性。

例如,最小割算法在逻辑优化中广泛应用,可以有效地减少逻辑门级网表中的逻辑元件数量;而图着色算法适用于寻找时序路径中的最短路径,从而提高设计的时序性能。

除了传统的逻辑综合与优化算法外,近年来还出现了许多基于人工智能和机器学习的算法,如深度强化学习、遗传算法等。

这些算法能够更好地适应设计的复杂性和多样性,提高设计的性能和效率。

例如,深度强化学习可以通过不断的试错学习来优化设计参数,从而达到更好的性能;而遗传算法则可以通过模拟自然进化的方式来搜索设计空间中的最优解。

综上所述,逻辑综合与优化算法在FPGA设计中扮演着至关重要的角色。

通过运用适当的算法和工具,设计工程师能够更高效地完成设计任务,提高设计的性能和效率。

未来随着人工智能和机器学习技术的不断发展,相信逻辑综合与优化算法将会不断演进和突破,为FPGA设计带来更多的可能性和机遇。

集成电路设计中的功耗优化策略

集成电路设计中的功耗优化策略

集成电路设计中的功耗优化策略在集成电路设计中,功耗优化是一个至关重要的策略。

随着电子产品的普及和需求不断增长,对功耗的要求也越来越高。

因此,在设计集成电路时,需要考虑如何尽可能地降低功耗,以提高电路的效率和性能。

首先,要进行功耗优化的设计,需要从电路设计的各个方面入手。

首先是在逻辑电路设计中,可以通过采用低功耗逻辑门、减少布线长度、避免短路电流等方式来降低功耗。

另外,在时钟设计中,可以采用时钟门控技术,即根据需要打开或关闭时钟信号,以减少功耗。

此外,还可以通过参数优化和电路结构优化来降低功耗,例如选择合适的工作电压和工作频率,以及采用动态调整电压和频率的技术。

其次,在物理布局和布线设计中也可以采取一些措施来降低功耗。

例如,通过合理地布局电路结构和减少布线长度,可以降低功耗。

此外,还可以采用多层金属线布线和差分信号传输技术来减少功耗,并提高抗干扰能力。

另外,在功率管理和优化方面也可以采取一些策略来降低功耗。

例如,可以采用动态电压调整(DVS)和动态频率调整(DFS)技术,在需要时调整电压和频率,以降低功耗。

同时,还可以采用睡眠模式和休眠模式来减少功耗,当电路不工作时自动进入低功耗模式。

最后,在测试和验证阶段也需要注意功耗优化的问题。

在设计验证时,可以采用功耗分析工具进行功耗仿真,及时发现和解决功耗问题。

同时,在产品测试阶段,也需要测试功耗性能,确保产品符合功耗要求。

总的来说,功耗优化是集成电路设计中非常重要的一环,通过在逻辑设计、物理设计、功率管理和测试验证等方面综合考虑,可以有效地降低功耗,提高电路的性能和效率。

在未来的集成电路设计中,功耗优化将会是一个持续重要的研究和发展方向。

芯片设计中的功耗优化与能效提升

芯片设计中的功耗优化与能效提升

芯片设计中的功耗优化与能效提升在当前信息技术迅速发展的背景下,芯片设计在各个领域扮演着至关重要的角色。

芯片的功耗优化与能效提升是设计过程中的核心问题之一。

本文将探讨芯片设计中的功耗优化策略和能效提升方法。

一、功耗优化的意义和目标芯片的功耗优化是指在不影响性能的前提下,降低芯片的功耗消耗,以提高芯片的续航时间和效能。

功耗优化对于移动设备、物联网、云计算等领域至关重要。

其主要目标是降低芯片的静态功耗和动态功耗,提高处理器的能效比。

1. 静态功耗优化静态功耗是在芯片处于空闲状态时消耗的功耗,也称为漏电功耗。

降低静态功耗的策略包括采用低功耗工艺、改进电源管理技术和设计优化等。

采用低功耗工艺可以降低晶体管的漏电流,从而降低静态功耗。

电源管理技术主要包括时钟门控、功耗细化以及电压和频率调节等,可以在芯片进入空闲状态时关闭或降低功耗。

而设计优化主要是通过减少芯片中不必要的逻辑开关和电源开关,优化电源网络等方式来降低静态功耗。

2. 动态功耗优化动态功耗是芯片在工作状态下由于逻辑的开关和电流变化所带来的功耗。

动态功耗的降低策略主要包括电压调节策略、频率调节策略和模块划分策略等。

通过适当调整电压可以降低芯片的功耗,但需注意在保证运行稳定性的前提下进行调整。

频率调节策略可以根据实际应用场景来动态调整芯片的工作频率,以降低功耗。

模块划分策略可以将芯片划分为多个子模块,根据实际需要选取性地开启和关闭子模块,以降低功耗。

二、能效提升的方法和措施除了降低功耗优化外,提升芯片的能效也是设计中的关键问题。

能效指的是芯片所能提供的计算能力和功能相对于功耗的比率。

以下是几种提升芯片能效的方法和措施:1. 高效算法与架构设计采用高效的算法和架构设计可以提升芯片的能效。

通过优化算法,减少冗余的计算和存储操作,提高芯片的计算效率和功耗利用率。

同时,优秀的架构设计可以提高芯片的并行度和数据复用性,提升能效。

2. 低功耗模式的设计设计低功耗模式是提升芯片能效的有效手段之一。

vivado implementation策略

vivado implementation策略

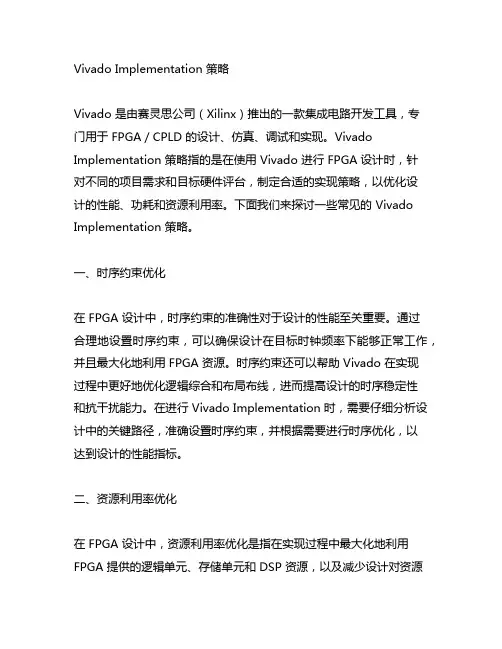

Vivado Implementation 策略Vivado 是由赛灵思公司(Xilinx)推出的一款集成电路开发工具,专门用于 FPGA/CPLD 的设计、仿真、调试和实现。

Vivado Implementation 策略指的是在使用 Vivado 进行 FPGA 设计时,针对不同的项目需求和目标硬件评台,制定合适的实现策略,以优化设计的性能、功耗和资源利用率。

下面我们来探讨一些常见的 Vivado Implementation 策略。

一、时序约束优化在 FPGA 设计中,时序约束的准确性对于设计的性能至关重要。

通过合理地设置时序约束,可以确保设计在目标时钟频率下能够正常工作,并且最大化地利用 FPGA 资源。

时序约束还可以帮助 Vivado 在实现过程中更好地优化逻辑综合和布局布线,进而提高设计的时序稳定性和抗干扰能力。

在进行 Vivado Implementation 时,需要仔细分析设计中的关键路径,准确设置时序约束,并根据需要进行时序优化,以达到设计的性能指标。

二、资源利用率优化在 FPGA 设计中,资源利用率优化是指在实现过程中最大化地利用FPGA 提供的逻辑单元、存储单元和 DSP 资源,以及减少设计对资源的竞争和冲突。

为此,在进行 Vivado Implementation 时,可以采取一些策略来优化资源利用率,例如合并逻辑、减少冗余逻辑、优化存储器结构、合理分配 DSP 资源等。

通过合理的资源利用率优化,可以有效降低设计的成本和功耗,提高设计的可靠性和稳定性。

三、功耗优化随着移动设备、物联网、人工智能等应用的不断发展,对于 FPGA 设计的功耗要求也越来越高。

在 Vivado Implementation 过程中,需要采取一些策略来优化设计的功耗。

可以通过减少逻辑单元、优化时钟管理、采用低功耗 IP 核等方式来降低设计的功耗。

还可以利用Vivado 提供的功耗分析工具来评估设计的功耗情况,进一步优化设计的功耗性能。

fpga降低功耗方法

fpga降低功耗方法

(原创版4篇)编制:_______________审核:_______________审批:_______________编制单位:_______________编制时间:_______________序言下面是本店铺为大家精心编写的4篇《fpga降低功耗方法》,供大家借鉴与参考,希望能够帮助到大家。

下载文档后,可根据您的实际需要进行调整和使用。

(4篇)《fpga降低功耗方法》篇1FPGA 设计降低功耗的方法涉及到多个方面,包括硬件设计、软件算法、功耗分析工具和个人设计方法。

以下是一些常见的 FPGA 降低功耗的方法:1. 选择低功耗的 FPGA 器件:选择功耗更低的 FPGA 器件可以降低整个系统的功耗。

2. 优化硬件设计:通过优化硬件设计,如减少不必要的连线和逻辑单元,可以减少 FPGA 的功耗。

3. 优化软件算法:使用高效的软件算法可以减少 FPGA 的功耗。

例如,使用流水线技术、数据压缩和解压缩技术等。

4. 使用功耗分析工具:使用功耗分析工具可以帮助设计师了解 FPGA 的功耗分布,从而选择合适的降功耗方法。

5. 个人设计方法:设计师可以根据自己的经验和判断,采用一些有效的设计方法来降低功耗。

例如,尽量减少使用高速时钟、合理分配逻辑资源和内存等。

《fpga降低功耗方法》篇2FPGA 功耗的降低方法涉及到多个方面,包括硬件设计、软件算法、系统设计和功耗分析工具等。

以下是一些常见的 FPGA 降低功耗的方法:1. 选择低功耗的 FPGA 器件:选择具有更低功耗的 FPGA 器件,如 Xilinx 的 Ultrascale+和 Intel 的 Arria 10 等,可以减少功耗。

2. 使用高效的硬件设计方法:使用高效的硬件设计方法,如使用较小的逻辑单元、较少的级联、优化的时钟树和布局布线等,可以降低功耗。

3. 优化软件算法:使用优化的软件算法,如基于特征的合成、时序约束和门级优化等,可以减少 FPGA 的功耗。

XILINX FPGA设计中如何更好的优化资源

XILINX FPGA设计中如何更好的优化资源

XILINX FPGA设计中如何更好的优化资源在设计过程中我们只要注意一些要点,就可以节省下宝贵的芯片资源。

下面以XILINX FPGA为例阐述在设计中如何节约资源。

一从器件角度来理解如何节省资源FPGA是基于查找表技术的可编程逻辑器件,其内部包含丰富的资源:CLB,BlockRam 而有些器件还包含了DSP48等资源。

CLB是FPGA的基本逻辑单元,CLB模块不仅可以用于实现组合逻辑,时序逻辑,还可以配置为分布式RAM和分布式ROM。

每个CLB由2个或4个相同的Slice和附加逻辑构成,CLB内部结构如图1所示。

图1 . CLB内部结构每个Slice由2个LUT,2个FF和进位链构成。

图2即为6输入LUT的内部结构。

图2 . LUT6内部结构1.利用Slice来优化资源。

巧妙利用Slice可以节约很多的资源,典型的例子就是移位寄存器。

对比用代码编写的32位移位寄存器和用原语调用的32位移位寄存器,就可以看出怎样利用Slice节约资源。

用代码编写的32位移位寄存器:always@(posedge clk)beginQ <= {Q[30:0],D};end用原语调用一个32位移位寄存器:SRL32#(.INIT(32'h00000))U_DIV_LATENCY_OIF0[2:0](.CLK(Gclk), .D(Oif_base_q), .Q(Oi f_base_q0), .A0(1'b1), .A1(1'b1), .A2(1'b1), .A3(1'b1) , .A4(1'b1));综合之后可以发现,使用代码会消耗32个FF,而使用原语只要一个LUT6就可以完成。

用原语生成移位寄存器要比用代码生成寄存器节约32个触发器资源。

当然我们也可以例化IP核,但是,使用原语会比例化IP核在complier时候更加节省时间。

因为Verilog语言的IP核是由.v和.ngc文件构成的。

fpga组合逻辑信号翻转与功耗

fpga组合逻辑信号翻转与功耗

在FPGA(现场可编程门阵列)设计中,组合逻辑信号翻转可以导致功耗增加。

这是因为组合逻辑电路在翻转时会产生开关动作,从而产生功耗。

为了减少FPGA的功耗,可以采取以下措施:
1. 优化逻辑设计:通过优化逻辑设计,可以减少组合逻辑信号翻转的数量,从而降低功耗。

这可以通过优化算法、减少分支条件和增加共享逻辑来实现。

2. 启用流水线设计:流水线设计可以将组合逻辑分割成多个阶段,每个阶段都由不同的逻辑门构成。

这种设计可以减少信号翻转的数量,因为每个逻辑门只处理输入信号的一部分。

3. 使用低功耗器件:选择低功耗的FPGA器件可以降低整个系统的功耗。

这些器件通常具有更先进的工艺技术和更少的漏电功耗。

4. 启用时钟管理:通过合理地管理时钟信号,可以减少不必要的开关动作,从而降低功耗。

例如,可以使用时钟门控技术来关闭不需要的时钟信号。

5. 优化布线设计:通过优化布线设计,可以减少信号传输过程中的电磁干扰和能量损耗。

这可以通过使用合适的布线策略和避免长线连接来实现。

6. 使用高精度模拟器:使用高精度模拟器可以对FPGA设计进行仿真和验证,以便及早发现并解决功耗问题。

综上所述,通过优化逻辑设计、启用流水线设计、使用低功耗器件、启用时钟管理、优化布线设计和使用高精度模拟器等措施,可以有效地降低FPGA的功耗。

fpga资源优化方法

fpga资源优化方法

fpga资源优化方法FPGA资源优化方法摘要:FPGA(Field-Programmable Gate Array)是一种具有可编程逻辑功能的集成电路,可以根据需求在现场进行编程和配置。

对于FPGA设计者来说,资源优化是非常重要的,可以有效地提高FPGA的性能和效率。

本文将介绍一些常用的FPGA资源优化方法,包括逻辑资源优化、存储资源优化和时钟资源优化。

1. 逻辑资源优化逻辑资源是FPGA中用于实现逻辑功能的基本单元,包括逻辑门、触发器等。

在设计FPGA时,合理利用逻辑资源可以提高逻辑的密度和性能。

以下是一些常用的逻辑资源优化方法:- 使用布尔代数和逻辑优化算法对逻辑电路进行简化,减少逻辑门的数量;- 使用多层级逻辑代替多个简单逻辑电路,减少逻辑门级数;- 使用逻辑复用器和多路选择器减少逻辑门的数量;- 使用硬件描述语言(HDL)中的优化指令和约束条件,指导综合工具对逻辑资源进行优化。

2. 存储资源优化存储资源是FPGA中用于存储数据的基本单元,包括寄存器、存储器等。

在设计FPGA时,合理利用存储资源可以提高数据的处理能力和存储容量。

以下是一些常用的存储资源优化方法:- 使用流水线技术将计算过程划分为多个阶段,减少每个阶段的存储需求;- 使用寄存器替代存储器,减少存储器的使用量;- 使用分布式存储器代替集中式存储器,减少存储器的访问冲突;- 使用存储器压缩算法和数据压缩算法减少存储器的占用空间。

3. 时钟资源优化时钟资源是FPGA中用于同步电路的基本单元,包括时钟分配网络、时钟锁相环等。

在设计FPGA时,合理利用时钟资源可以提高电路的时序性能和稳定性。

以下是一些常用的时钟资源优化方法:- 采用合适的时钟分配策略,减少时钟分配网络的延迟;- 使用时钟缓冲器和时钟分频器优化时钟信号的传输和分配;- 使用时钟锁相环(PLL)和时钟多路选择器(MUX)实现多时钟域的切换和同步;- 使用时序分析工具对时钟资源进行分析和优化。

fpga 低功耗设计方法

fpga 低功耗设计方法

fpga 低功耗设计方法小伙伴们!今天咱们来聊聊FPGA低功耗设计方法呀。

FPGA可是个很厉害的东西呢,但要是能让它功耗低一些就更棒啦。

一种办法就是优化时钟策略哦。

你想啊,时钟就像FPGA的心跳一样,跳得太快太猛,那功耗肯定蹭蹭往上涨。

所以呢,能降低时钟频率的地方就降低一点,不过也不能降得太过分啦,不然它就不好好干活喽。

还有啊,那些用不到的时钟就别让它一直跳啦,把它关掉,就像睡觉的时候把灯关掉一样,能省不少电呢。

再有呢,就是数据通路的优化啦。

数据在FPGA里面跑来跑去的,要是路线规划得不好,那也会浪费很多能量。

就像你出门开车,如果老是走弯路,油就费得多呀。

所以要让数据走最短的路径,减少不必要的转换和缓冲。

比如说,在设计算法的时候,尽量让数据的处理简单直接,不要绕来绕去的。

还有一个很重要的点,就是合理使用FPGA的资源。

不能一股脑儿地把所有资源都用上,就像你收拾东西,不能把所有东西都堆在一个小盒子里,那样既乱又占地方。

要根据实际的功能需求来分配资源,多出来的就别让它空转啦,该休息就休息。

比如说一些逻辑块,要是没用到,就别让它在那空耗电啦。

电源管理也不能忽视哦。

给FPGA提供合适的电压,就像给手机充电,电压太高或者太低都不好。

有的FPGA有多种电源模式可以选择,那就根据实际情况挑一个最省电的模式呗。

在代码编写方面也有小窍门呢。

比如使用一些低功耗的库函数,这就像是给FPGA 穿上了一件节能的小衣服。

而且写代码的时候要简洁明了,不要写那些复杂又费电的代码结构。

FPGA的低功耗设计就像是照顾一个小宠物一样,要从各个方面去关心它,从时钟到数据通路,从资源利用到电源管理,还有代码编写。

只要把这些小细节都做好了,就能让FPGA在低功耗的状态下好好工作啦,是不是很有趣呢?。

vivado implementation opt design策略 -回复

vivado implementation opt design策略 -回复

vivado implementation opt design策略-回复Vivado implementation optimization design策略Vivado是Xilinx公司推出的一款用于FPGA设计的集成开发环境(IDE),旨在帮助设计师更高效地进行电路设计和实现。

Vivado提供了一系列优化策略,可以帮助设计师减少逻辑资源占用、提高性能和功耗效率。

本文将逐步介绍Vivado implementation优化设计策略,并提供一些实用技巧来最大化您设计的性能。

第一步:设计分析与约束在开始任何FPGA设计之前,首先需要对设计进行完整的分析和约束。

设计分析有助于了解设计的性能瓶颈和资源占用情况,约束则指定了设计的参数和目标。

以下是一些设计分析和约束的关键步骤:1. 设计分析:通过使用Vivado的综合工具,分析设计的RTL代码,以了解其最关键的模块、信号路径和时序约束。

这有助于识别出设计的性能瓶颈。

2. 约束生成:使用Xilinx提供的约束语言(XDC)生成约束文件。

这些约束文件可以用于指定时序约束、I/O约束和布局约束等。

根据您的设计需求,合理地设置这些约束可以帮助Vivado优化综合和布局。

第二步:综合与优化一旦设计分析和约束完成,接下来需要进行综合和优化。

综合是将RTL代码转换为逻辑门级电路的过程,而优化则是通过改进逻辑电路的布局和时序来提高性能和资源利用率。

1. 逻辑综合:使用Vivado中的逻辑综合工具可以将RTL代码转换为综合网表,这是一个包含逻辑门和寄存器的表示。

逻辑综合的目标是将代码转换为具有最小逻辑资源占用和最大性能的电路。

2. 优化技巧:通过Vivado的优化选项和技巧,可以改进综合网表的性能和资源利用率。

一些常用的优化技巧包括:- 逻辑优化:使用Vivado的逻辑优化选项,例如逻辑合并、逻辑消除和共享资源,以减少逻辑资源占用。

- 时序优化:使用Vivado的时序优化选项,例如时钟分配、时钟插入和时钟再分配,以改善设计的时序性能。

fpga的功耗

fpga的功耗

fpga的功耗
FPGA(Field-Programmable Gate Array,现场可编程门阵列)的功耗取决于多个因素,包括架构、工艺技术、电压、频率、使用的资源等。

以下是影响FPGA功耗的一些关键因素:
1. 逻辑资源使用:FPGA中的逻辑资源,如逻辑门、查找表(LUTs)等的使用情况会影响功耗。

更复杂的逻辑电路通常需要更多的功耗。

2. 时钟频率: FPGA的时钟频率越高,其功耗通常也越大。

高频率可能需要更高的电压,从而增加功耗。

3. IO(输入/输出)功耗: FPGA的输入和输出引脚的功耗也是一个重要考虑因素。

大量的高速IO操作可能增加功耗。

4. 存储器使用:存储器单元的使用,包括片上存储器和外部存储器,对功耗也有影响。

较大的存储器通常需要更多的功耗。

5. 工作负载:不同的应用负载对FPGA的功耗影响不同。

例如,数字信号处理(DSP)任务可能需要更多的计算资源,从而增加功耗。

6. 工艺技术:使用的制程技术也会影响功耗。

更先进的制程技术通常能够提供更高的性能和更低的功耗。

7. 电压: FPGA的工作电压对功耗有直接影响。

一般来说,较低的工作电压通常意味着更低的功耗,但也可能降低FPGA的性能。

8. 温度: FPGA在高温下可能会有更高的功耗。

因此,在设计中需要考虑散热和工作温度范围。

要精确评估FPGA的功耗,通常需要使用供应商提供的功耗分析工具,并结合具体的设计和工作条件。

FPGA供应商通常提供功耗报告,其中包含不同工作条件下的估计功耗信息,以帮助设计者优化其设计。

基于Xilinx ISE平台的FPGA电路设计

基于Xilinx ISE平台的FPGA电路设计
D I 码 :0 3 6 / .s . 0 2— 2 9 2 1 .2 0 2 O 编 1 . 9 9 ji n 1 0 2 7 . 0 2 0 .0 s
中图 分类 号 : N T4
文 献标 识码 :
文章编 号 :0 2— 2 9 2 1 )2— 0 5— 3 1 0 27 【 0 2 0 0 0 0
第 2期 21 0 2年 4月




No 2 . Ap ., 01 r 2 2
MI CROP R0CES OR S S
基 于 Xl xIE平 台 的 F G 电路 设 计 in S i PA
于 东阳 , 苏 彬
( 中国 电子科技 集 团公 司第 四十 七研 究所 , 阳 103 ) 沈 102 摘 要 : in S Xl xIE集 成综 合 环境 是 Xlx公 司 的现场 可编 程逻 辑 器 件 数 字 电路 开发 工具 集。 i in i
Ab t a t Xi n S sa t o e o d sg P ii l i u t h st o e a k P D F — s r c : l x I E i l tt e in F GA d gt r i i o s a c c .T i o ls tc n ma e C L / P G ii lc r u t a o t a i l n e t . A c lu a e u i c n r l d b c o n t ci n i i t d c d A d gt i i l y u c l y a d f el a c f e l y a c l t n t o t l y mir i s u t s n o u e o e r o r t e c i e h w o a p y VHDL t e in n P i u tb s d o l x o d s r o t p l b o d sg i g F GA c r i a e n Xi n . c i

fpga现代数字系统设计教程——基于xilinx可编程逻辑

fpga现代数字系统设计教程——基于xilinx可编程逻辑

fpga现代数字系统设计教程——基于xilinx可编程逻辑在当今的数字系统设计领域中,基于现场可编程门阵列(Field-Programmable Gate Array,FPGA)技术的应用日益普遍。

Xilinx是其中一家领先的FPGA厂商,其可编程逻辑芯片被广泛应用于各个领域。

本教程旨在介绍FPGA现代数字系统设计的基本概念与技术,重点关注基于Xilinx可编程逻辑的实践应用。

一、引言FPGA是一种可重构的硬件平台,具有高度的灵活性与可定制性。

通过不同的配置,FPGA可以实现各种数字电路功能,比如逻辑运算、数字信号处理、嵌入式系统等等。

Xilinx提供了一套完整的开发工具与设计流程,使得FPGA的设计与实现更加高效与简便。

二、FPGA基础知识介绍1. FPGA的基本结构与工作原理在FPGA中,逻辑资源(如逻辑门、寄存器)通过可编程的内部连接资源相互连接,形成不同的数字电路。

FPGA采用按位编程的方式,通过配置存储器将逻辑连接进行设定,从而实现不同的功能实现。

2. Xilinx系列FPGA概述Xilinx公司生产的FPGA主要分为Artix、Kintex、Virtex等系列,每个系列有不同的性能与资源规模适用于不同的应用场景。

本节将介绍主要的Xilinx系列FPGA及其特点。

三、FPGA设计实践1. 集成开发环境(Integrated Development Environment,IDE)概述设计FPGA系统需要使用特定的软件工具,例如Xilinx提供的Vivado开发环境。

本节将介绍Vivado的基本功能与使用方法。

2. 基于Xilinx可编程逻辑的数字电路设计通过Vivado IDE,我们可以使用硬件描述语言(HDL)如VHDL或Verilog来描述数字电路。

本节将介绍如何使用HDL进行FPGA设计,包括逻辑门设计、时序控制、状态机设计等。

3. FPGA系统集成设计除了单个模块的设计,FPGA设计还需要进行系统级集成。

vivado时序优化方法

vivado时序优化方法

vivado时序优化方法Vivado时序优化方法Vivado是Xilinx公司推出的一款综合性的FPGA设计工具,在数字电路设计中起到了至关重要的作用。

时序优化是FPGA设计中一个非常重要的环节,它可以提高电路的工作速度和性能,使得电路在特定的时钟频率下正常工作。

本文将介绍几种常见的Vivado时序优化方法,帮助读者更好地理解和应用这些技巧。

一、时序分析时序分析是时序优化的第一步,它可以帮助我们了解电路中存在的时序问题。

Vivado提供了丰富的时序分析工具,如时序约束分析、时序路径分析等。

通过这些工具,我们可以得到电路中存在的时序路径,并找出其中的潜在问题,为后续的优化提供依据。

二、时钟优化时钟是FPGA设计中最重要的信号之一,时钟的频率决定了电路的工作速度。

在时序优化过程中,我们应该优先考虑如何优化时钟的分配和布局。

一种常见的时钟优化方法是使用时钟缓冲器,将时钟信号缓冲到目标信号处,从而减小时钟信号的延迟。

此外,还可以通过时钟缓冲器的分配和布局优化来减小时钟信号的抖动和功耗。

三、布局优化布局优化是时序优化的关键步骤之一,它可以帮助我们减小信号的传输延迟和抖动。

在Vivado中,可以通过合理的布局规划和约束设置来优化电路的布局。

一种常见的布局优化方法是将相关的逻辑元素放置在物理上相邻的位置,从而减小信号的传输延迟。

此外,还可以通过减小信号的驱动强度和增加信号的驱动电流来减小信号的抖动。

四、综合优化综合优化是时序优化的最后一步,它可以帮助我们减小电路的功耗和面积。

在Vivado中,可以通过合理的综合设置和约束设置来优化电路的综合结果。

一种常见的综合优化方法是使用低功耗的逻辑元素替代高功耗的逻辑元素,从而减小电路的功耗。

此外,还可以通过增加逻辑元素的并行度和增加逻辑元素的优先级来减小电路的面积。

五、时序约束时序约束是时序优化的重要手段,它可以帮助我们指导综合工具对电路进行优化。

在Vivado中,可以通过时序约束设置来指定电路的时序要求,如最大延迟、最小延迟等。

芯片设计中的功耗管理与优化策略

芯片设计中的功耗管理与优化策略

芯片设计中的功耗管理与优化策略在现代科技领域中,芯片设计的功耗管理与优化策略显得异常重要。

为了确保芯片在运行时能够高效稳定地工作,并且延长电池的使用寿命,我们需要采取一系列措施来管理和优化芯片的功耗。

本文将介绍一些常见的功耗管理与优化策略。

1. 低功耗设计在芯片设计的初期阶段,我们可以采用低功耗设计方法来减少电路的功耗。

这种方法包括选择低功耗的器件和元件、合理规划电源、优化电源电压和电流,并通过深度休眠和快速唤醒等策略来管理芯片的功耗。

通过合理设计电路结构和选择功耗较低的元器件,可以有效地降低芯片的功耗。

2. 动态电压频率调节(DVFS)动态电压频率调节技术也是一种常用的功耗管理与优化策略。

该技术可以根据芯片的工作状态实时调节电压和频率,以达到功耗和性能的平衡。

在芯片的不同运行模式下,我们可以通过调节电压和频率来降低功耗,提高性能。

例如,在低负载情况下,可以降低电压和频率以节省功耗;而在高负载情况下,可以提高电压和频率以保持性能。

3. 高效的电源管理单元(PMU)电源管理单元是芯片中的一个重要组成部分,它负责管理芯片的电源供应和功耗控制。

通过使用高效的电源管理单元,我们可以对芯片的功耗进行精确的控制。

例如,在芯片的不同模块工作时,可以动态地开启或关闭电源,以减少不必要的功耗。

此外,电源管理单元还可以监测芯片的供电情况,并根据需要调整电源的电压和电流,以实现功耗的最优化。

4. 优化算法与架构设计在芯片设计过程中,优化算法与架构设计也是功耗管理与优化的重要手段。

通过优化算法和架构设计,我们可以降低芯片的功耗,并提高芯片的性能和效率。

例如,采用更加高效的数据处理算法、合理设计任务划分和调度策略,以及优化存储器访问等,都可以降低芯片的功耗。

5. 功耗仿真与评估在芯片设计的过程中,功耗仿真与评估是必不可少的一步。

通过利用专业的电路仿真软件,我们可以对芯片的功耗进行全面的仿真和评估。

这有助于我们在设计阶段就发现和解决可能存在的功耗问题,从而提前进行适当的优化策略。

Xilinx全新7系列杀向功耗性能比新时代

Xilinx全新7系列杀向功耗性能比新时代

Xilinx全新7系列杀向功耗性能比新时代“在我们全力降低功耗为新市场提供技术组合之际,7系列的推出表示赛灵思和FPGA行业全面进入新阶段。

除了让每代新产品都能根据摩尔定律发展满足自身及客户对容量和性能的要求之外,我们还继续致力于针对新用户和新市场的特定需求推出设计平台,为更广泛的用户群提供可编程逻辑。

”赛灵思总裁兼首席执行官MosheGavrielov说。

赛灵思全球高级副总裁汤立人指出“全新7系列FPGA(多达200万个逻辑单元)不仅在帮助客户降低功耗和成本方面取得了新的突破,而且还不影响容量的增加和性能的提升,从而进一步扩展了可编程逻辑的应用领域。

新系列产品采用针对低功耗高性能精心优化的28nm工艺技术,不仅能实现出色的生产率,解决ASIC和ASSP等其他方法开发成本过高、过于复杂且不够灵活的问题,使FPGA平台能够满足日益多样化的设计群体的需求。

”28nm系列产品进一步扩展了赛灵思随40nm Virtex-6和45nmSpartan-6 FPGA系列(现已投入量产)同步推出的目标设计平台战略。

该目标设计平台战略将FPGA、ISE设计套件软件工具和IP、开发套件以及目标参考设计整合在一起,使客户能够充分利用现有的设计投资,降低整体成本,满足不断发展的市场需求。

赛灵思在该新一代产品中迈出了关键性的一步,显着扩大了可用IP和设计生态系统,确保客户即便在向28nm产品转型过程中也能集中精力做好产品差异化工作。

业界最低功耗的28nm FPGA系列新型FPGA系列产品使开发人员能在多种系统(包括功耗不到2W的便携式超声波设备、供电电压为12V 的车载信息娱乐系统,以及低成本LTE基带和毫微微蜂窝基站等)中实施可编程解决方案,而此前只有ASSP和ASIC才能做到这一点。

赛灵思采用了专为实现低静态功耗精心优化的独特HKMG(高介电层/金属闸)工艺,相对于其他28nm高性能工艺而言能将静态功耗降低一半。

然后,赛灵思再采用创新型架构增强技术,以降低逻辑和I/O的静态功耗。

xilinx 7系列fpga ddr3硬件设计规则

xilinx 7系列fpga ddr3硬件设计规则

xilinx 7系列fpga ddr3硬件设计规则本文档旨在为使用Xilinx 7系列FPGA的设计师提供DDR3硬件设计规则的指导,确保设计的性能和可靠性满足要求。

2.DDR3简介DDR3(Double Data Rate 3)是一种高性能、高带宽的内存接口标准。

Xilinx 7系列FPGA支持DDR3 SDRAM,它具有更高的数据传输速度和较低的功耗。

3.电源和地线设计在DDR3硬件设计中,正确的电源和地线设计是保证稳定、可靠操作的关键。

以下是一些必须考虑的要点:- 为DDR3提供稳定的电源供应,包括供电线路的降噪和绕线规则。

- 将VCCINT和VCCAUX分别与主要飞线供电器件的专用电源连接。

- 使用低噪声电源滤波器和电源剥离电感,以降低电源噪声。

4.时钟设计DDR3使用时钟信号来同步数据传输。

以下是一些关键的时钟设计注意事项:- 使用低噪声时钟源,并且确保时钟信号干净和稳定。

- 时钟信号的布线要尽量短,以降低时钟抖动和延迟。

- 时钟信号分配必须满足时钟频率要求和布线规则。

5.布线和信号完整性良好的布线和信号完整性是DDR3硬件设计中的关键要点。

以下是一些布线和信号完整性设计注意事项:- DDR3接口线长度必须匹配,以确保信号同步和正常传输。

- 使用差分布线技术来减少噪声和串扰。

- 保持信号线和差分对之间的间距足够大,以降低串扰和干扰。

- 使用终端电阻来匹配DDR3总线阻抗,并提高信号完整性。

- 严格遵守DDR3布线规则,如保持信号线的最小长度、最大长度等。

6.时序约束为确保DDR3的正确操作,必须正确设置时序约束。

以下是几个重要的时序约束要点:- 根据DDR3存储器的数据手册和Xilinx 7系列FPGA的时序规格表,确定正确的时序约束。

- 确保时钟和时钟相关信号的约束满足要求,以保证数据传输的准确性。

- 将时序约束尽可能地贴近实际硬件设计,并进行时序分析和优化。

7.布局和引脚分配良好的布局和引脚分配是确保DDR3性能和可靠性的关键。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Xilinx FPGA的功耗优化设计(1)对于FPGA来说,设计人员可以充分利用其可编程能力以及相关的工具来准确估算功耗,然后再通过优化技术来使FPGA设计以及相应的PCB板在功率方面效率更高。

静态和动态功耗及其变化在90nm工艺时,电流泄漏问题对ASIC和FPGA都变得相当严重。

在65nm工艺下,这一问题更具挑战性。

为获得更高的晶体管性能,必须降低阈值电压,但同时也加大了电流泄漏。

Xilinx公司在降低电流泄漏方面做了许多努力,尽管如此,源于泄漏的静态功耗在最差和典型工艺条件下的变化仍然有2:1。

泄漏功耗受内核电压(VCCINT)的影响很大,大约与其立方成比例,哪怕VCCINT仅上升5%,静态功耗就会提高约15%。

最后,泄漏电流还与结(或芯片)温密切相关。

FPGA中静态功耗的其它来源是工作电路的直流电流,但在很大程度上,这部分电流随工艺和温度的变化不大。

例如I/O电源(如HSTL、SSTL和LVDS等I/O标准的端接电压)以及LVDS等电流驱动型I/O的直流电流。

有些FPGA模拟模块也带来静态功耗,但同样与工艺和温度的关系不大。

例如,Xilinx FPGA中用来控制时钟的数字时钟管理器(DCM);Xilinx Virtex-5 FPGA中的锁相环(PL L);以及Xilinx FPGA中用于输入和输出信息可编程延迟的单元IODELAY。

动态功耗是指FPGA内核或I/O的开关活动引起的功耗。

为计算动态功耗,必须知道开关晶体管和连线的数量、电容和开关频率。

FPGA中,晶体管在金属连线间实现逻辑和可编程互连。

电容则包括晶体管寄生电容和金属互连线电容。

动态功率的公式:PDYNAMIC=nCV2f,其中,n=开关结点的数量,C=电容,V=电压摆幅,f=开关频率。

更紧凑的逻辑封装(通过内部FPGA架构改变)可以减少开关晶体管的数量。

采用更小尺寸的晶体管可以缩短晶体管之间的连线长度,从而降低动态功率。

因此,Virtex-5 FPGA中的65nm晶体管栅极电容更小、互连线长度也更短。

两者结合起来可将结点的电容减小约15%至20%,这可进一步降低动态功率。

电压对于动态功率也有影响。

从90nm转向65nm工艺,仅仅通过将VCCINT从1.2V降至1V,Virtex-5 FPGA设计的动态功率就降低了约30%。

再加上结构增强带来的功率降低,总的动态功耗比90nm技术时降低达40%至50%。

(注:动态功率与VCCINT的平方成正比,但对于FPGA内核来说基本上与温度和工艺无关。

)利用FPGA设计技术降低功耗Xilinx公司提供了两款功率分析工具。

XPower Estimator (XPE)电子数据表工具可在设计人员使用物理实施工具前使用。

在设计物理实施完成后,则可以采用第二款工具XPower Analyzer来检查所做的改变对功耗的影响。

降低功耗的一种方法就是为设计选择最适用的FPGA,然后利用其可编程能力进一步优化设计的功耗。

正确的设计选择会同时改善静态和动态功耗。

源于泄漏电流的静态功率正比于逻辑资源的数量,也就是说正比于构造特定FPGA所使用的晶体管数量。

因此,如果减少所使用的FPGA资源,采用更小的器件实现设计,那么就可以降低静态功耗。

可以采用多种方法来降低设计的规模,最基本的一种技巧就是逻辑功能分时。

也就是说,如果两组电路完成一组线性功能,并且彼此完全相同,那么就可以只用一组电路但将速率提高一倍来完成同样的功能。

这样需要的逻辑资源就减少了一半。

另一种缩小逻辑规模的方法是利用Xilinx FPGA的部分重配置功能,当两部分电路不同时工作时,可以在某个时间段将某部分电路重新配置实现另一种电路功能。

同时,还可以将功能移动到不太受限制的资源,例如,将状态机转移到BRAM、或者将计数器转移到DSP48模块、寄存器转移到移位寄存器逻辑,以及将BRAM转移到查找表RAM(LUTRAM)。

同时还可保证不要让设计的时序太紧张,因为那样会需要更多的逻辑和寄存器。

此外,还应当充分发挥FPGA架构中集成的硬IP块(BRAM、DSP、FIFO、Ethernet MAC、PCI Express)的优点。

降低静态功率的另一个方法是仔细审查设计,避免冗余的直流消耗源。

设计中经常会使用到具有多余或隐藏DCM或PLL的模块,这种情况可能在模块设计后忘记将多余的资源去除,或者在构建下一代产品时使用了一些遗留代码。

将DCM或PLL抽象到设计的顶层,这样模块之间就可以共享资源,从而可进一步减小设计的规模并降低直流功率。

更好地使用存储器模块也可帮助降低FPGA设计的动态功耗,从而进一步降低总体功耗。

由于动态功耗是容抗(面积或长度)和频率的函数,因此应当检查设计中访问块存储器的方式并确定能够对容抗和频率进行优化的区域。

Xilinx FPGA提供两种类型的存储器阵列。

18Kbit或36Kbit的BRAM是针对大存储器模块而优化的。

LUTRAM基于FPGA中的查找表,是针对细粒度存储而优化的。

Xilinx Virtex-5 FPGA中,LUTRAM的单位是64bit。

在这两种类型中,BRAM通常功耗要大一些。

启用后的BRAM静态功率是其功耗的最大部分,跳变带来的功耗居于第二位。

设计人员可以采取一些步骤来优化BRAM的功耗。

例如,可以仅在读或写周期才启用BRAM。

对于较小的存储器模块可以使用LUTRAM 来代替BRAM,将BRAM留给较大的存储器模块使用。

此外,还可以尝试将BRAM用于多个大型模块。

另一种技术是合理安排存储器阵列来减少其占用的延迟面积、使性能最大化并尽量降低其功耗。

图1左侧给出了一个针对速度和面积而优化的2K x 36bit存储阵列。

我们利用四个2K x 9bit模块并行构成这一存储阵列,并在需要新值时启用(Enable)所有四个模块。

另一方法是采用四个512 x 36bit模块来安排2K x 36bit,但利用低两位地址解码来选择访问哪个512 x 36bit模块。

在后一种情况下,某个时间仅访问一个存储器块,功耗将比第一种方法降低75%。

图1右侧显示的是Xilinx公司的块存储器生成器(Block Memory Generator),利用它可以生成任意大小的存储器阵列并可以针对速度或功率对其进行优化。

图2则给出了具体应用中的Xilinx Power Estimator,比较了在给定的使能速率下N个模块同时启动与N/4模块启动时的功耗情况。

结果显示动态功率降低了75%。

Xilinx工具可帮助选择适合的存储器阵列。

考虑某个设计中需要两组存储器区域。

一种情况下需要运行在300MHz的16组64 x 32bit存储器结构(总位数为32K),另一种情况下需要16组512 x 36bit 存储器架构(总位数为294K)。

看一下16组64 x 32bit存储器结构的功率比较,XPE工具显示出小存储器阵列最好用LUTRAM来实现,这样比用BRAM节约85%的功耗(如图3)。

这是因为如果采用BRAM的话,只能用16个18K位的模块来实现16个极小(64 x 32bit)的存储器,有很多空间被浪费了。

而第二种情况16组18K位阵列的功率比较,XPE显示情况正好相反,应当采用大一些的存储器阵列来实现(图4)。

这种情况下,采用BRAM比采用LUTRAM可以节约28%的功耗,这是因为如果采用LUTRAM就需要启用更多的小粒度对象并增加更多的互连。

Xilinx FPGA的时钟门控功能,可以利用BUFGMUX时钟缓冲器将FPGA内的某个全局时钟关闭,或者动态选择较慢的时钟。

还可以使用BUFGCE时钟缓冲器进行按时钟周期(cycle-by-cycle)的门控,与ASIC设计中使用的时钟门控技术类似。

设计中可以同时使用这两种功能。

在某些设计中,一些模块并非始终使用,但对于功耗影响却很大,此时这些方法非常有用。

可以时钟周期为基础或者按多个时钟周期的组合开启或关闭可能有成千上万个负载的大型时钟域。

在电路板一级降低功耗PCB设计师、机械工程师和系统架构师在电路板一级可以考虑通过几个方面来降低FPGA的功耗,FPGA的内核电压和结温对于功耗的不同方面都有很强的影响。

控制VCCINT内核电压是板级降低功耗的一种方法。

源于泄漏的静态功耗以及动态功耗都高度依赖于FPGA的内核电压。

因此,减少泄漏的一种方法就是将内核电压设置在接近额定值(1V)的地方,而不是工作在Virtex-5电压范围的高端(1.05V = +5%)。

采用现代开关稳压器,可以获得±1.5%的电压稳定度,而不是标准的±5%规格。

保持内核电压在1V(而不是最大值1.05V),可将泄漏导致的静态功耗降低15%,同时动态功耗降低10%。

降低FPGA结温的一种简单明显的方法是利用散热更好的PCB或散热器。

然后,FPGA设计人员只要能够降低功耗的改变都是值得鼓励的。

在结温100℃左右时,15℃的温度降低可以将源于泄漏导致的静态功耗降低20%。

通过监控FPGA中的温度和电压也可以降低功耗。

Virtex-5 FPGA中包含了一个称为System Monitor的模拟模块,可以监控外部和内部模拟电压以及芯片内部温度。

System Monitor基于一个10位的A/D变换器,能够在-40℃至+125℃范围内提供准确可靠的测量结果。

A/D变换器将片上传感器的输出数字化,可以利用它来监控多达17路外部模拟输入,从而监控系统性能与外部环境。

模块内包括了可配置的阈值和告警电平,并且可以在可配置的寄存器内存储测量结果,因此可方便地接口到用户逻辑或微处理器。

此外,I/O功率成为在功耗和性能平衡过程中需要考虑的另一重要因素,通过更为优化的I/O选择可以进一步降低总体功耗。

对于输出来说,驱动力量最大的标准所消费的功率也最大,因此功率随输出使能速率和跳变速率线性变化。

然而,LVDS是个例外,因为它采用了独立于跳变速率的基于固定电流源。

对于输入来说,参考标准消费功率也较大,因为它们需要实现差分接收器并且需要可选择的内部端接。

两者都需要消费直流功率。

由于端接通常需要消费大量功率,因此使用时需谨慎考虑功率和性能的平衡。

采用外部接口或不需要端接的方案会大大降低功耗。

总结Xilinx公司一直致力于在ISE套件工具中集成功率化技术,同时,还可以将ISE配置为功率优化综合引擎来自动定位源代码中的小阵列并将其综合进LUTRAM中。

最近,Xilinx公司还推出了一个优化布局器,能够将功能进行分组,从而最小化布线距离和容抗。

称为PlanAhead的一组相关工具能够将逻辑资源分组并从物理上在FPGA内进行粗略的面积估算和位置定位,这样就可以减少电容并加快布线速度。

Xilinx预期FPGA的动态和静态功率将会继续面临挑战,所以将继续致力于优化FPGA的功率管理工具和设计方法,同时也将不断努力在芯片层面上解决功耗问题。
