初级电力线路工练习题(含参考答案)

初级电力线路工练习题（含参考答案）一、单选题（共81题，每题1分，共81分）1.由磁电系测量机构和分流器并联构成的是（）仪表。

A、磁电系仪表B、电动系仪表C、电磁系仪表D、指针式仪表正确答案：A2.1公斤力（kgf）约等于（）。

A、1 NB、l0 NC、100 ND、1 000 N正确答案：B3.测量高压电路的电流或被测电流超过电流表的量程时，必须通过（）。

A、变压器B、电压互感器C、自耦变压器D、电流互感器正确答案：D4.铁路配电所中具有（）回路以上进出线就可设置母线。

A、4B、3C、5D、2正确答案：D5.变压器发生内部故障时的主保护是（）动作。

B、瓦斯C、差动D、过负荷正确答案：B6.在试验中发生的击穿故障一般绝缘电阻较高，很难直接通过兆欧表测出，一般采( )方法确定。

A、更换更高电压等级的兆欧表B、增加电流C、并联电阻D、加压试验正确答案：D7.电容器的主要物理特性中，（）的说法是错误的。

A、电容器能储存电场能量B、电容器能储存磁场电量C、电容器两端电压不能突变D、电容在直流电路中相当于断路.但在交流电路中，则有交流容性电流通过正确答案：B8.根据测量中误差的性质的不同，（）不属于其中的分类。

A、故意误差B、系统误差C、疏失误差D、偶然误差正确答案：A9.一个标有“220v，100 w”的灯泡，它在正常工作条件下的电阻是（）。

A、1 320ΩC、220ΩD、660Ω正确答案：B10.将一根导线均匀拉长为原来长度的3倍，则电阻为原来的（）。

A、1/3B、9倍C、1/9D、3倍正确答案：B11.“12v，6w”的灯泡，接入 6 v的电路中，通过灯丝的实际电流是（）。

A、2AB、1 AC、0.5 AD、0.25 A正确答案：C12.在220 v电源上，并联接入220 v，40 w电灯11盏，电灯向电源取用的总电流为（）。

A、22AB、5 AC、2AD、0.5 A正确答案：C13.配电箱的长度在0.6 m及以上时，应采用（）。

FP系列变送器说明书

例 3: FPV-V1-F1-PD2-O8
按 0-150V 校正
电压变送器
输入: 0-150V
频率: 50Hz
辅助电源: DC 220V
输出: 0-5V
输出规格辅助电源
~3~
FP 系列电量变送器
三、FPW／FPK 有功功率／无功功率变送器 FPWK 有功功率／无功功率组合式变送器
(四) 概述
O12 1-3-5V
~4~
FP 系列电量变送器
(六) 订货须知签定订货合同时应详细写明所需要的型号、规格，对所选择的型号、规格按下列格
式要求将代号填入，特殊规格及功率校正值用文字注明。
FPW201 - - Vn - - An - - Fn - - Pn - - On
型号电压量程电流量程
输出规格辅助电源输入频率
:
校件
:
GB／T 13850-1998
0.2
符合 GB／T 13850-1998
I 组 10 – 35℃
Ⅱ组 0 - 45℃
Ⅲ组 –10- 55℃
≤95%
＜400ms
＜0.4%
标称频率 ±10%
恒定电流输出额定 10V 压降最大 15V 压降
恒定电压输出额定 2mA
最大 5mA 输出
例 1：FPW201-V1-A2-F1-P2-O8
按 1000var 校正
三相三线有功功率变送器
输入：100V 5A 50Hz
电源：AC 220V
输出：0-±5V／0-±1000W
例 2：FPK201-V1-A2-F1-P2-O1/O8
按 866var 校正二路输出
三相三线无功功率变送器

电压变送器作用

电压变送器作用
电压变送器是一种将被测电量参数转换成直流电流、直流电压并隔离输出模拟信号或数字信号的装置。

电压电流变送器用于测量电网中波形畸变较严重的电压或电流信号，也可以测量方波，三角波等非正弦波形。

从名称上来看，电压变送器其实就是一种能够将电压进行装换，同时将变换的电压进行输出的装置。

具体来说，电压变送器就是一种能够将被测的交流电压、直流电压、脉冲电压转化成按照线性比例输出的直流电压或者直流电流，同时可以将转换得到的直流电流或者直流电压输出并且可以实现对模拟信号或者数字信号隔离的装置。

目前，电压变送器被广泛的应用在电力、远超监控、仪器仪表等各需要电量隔离监控的行业中或者各类工业电压的在线检测系统中。

那幺，电压变送器到底有哪些作用呢？
一、电压变送器可以转变各类电压，并输出所转变得到的电压
在对电压进行检测时，正常状态下的交流电压、直流电压或者脉冲电压都是无法直接进行检测的，需要先将这些直接检测的电压先转换为可以进行检测的按照一定的线性比例输出的直流电压或电流。

而电压变送器最基础。

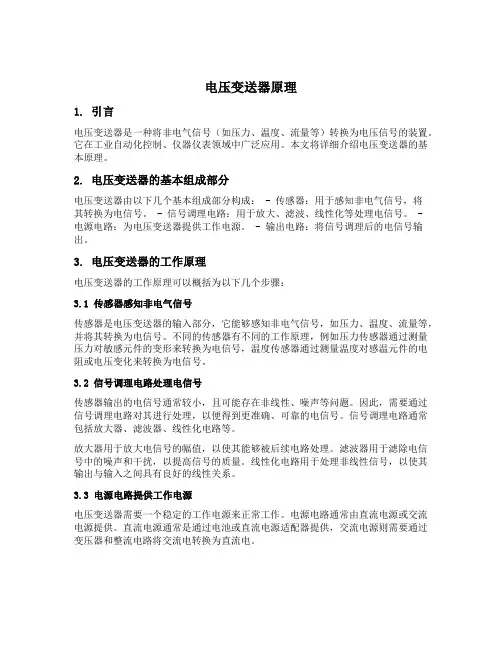

电压变送器原理

电压变送器原理1. 引言电压变送器是一种将非电气信号（如压力、温度、流量等）转换为电压信号的装置。

它在工业自动化控制、仪器仪表领域中广泛应用。

本文将详细介绍电压变送器的基本原理。

2. 电压变送器的基本组成部分电压变送器由以下几个基本组成部分构成： - 传感器：用于感知非电气信号，将其转换为电信号。

- 信号调理电路：用于放大、滤波、线性化等处理电信号。

- 电源电路：为电压变送器提供工作电源。

- 输出电路：将信号调理后的电信号输出。

3. 电压变送器的工作原理电压变送器的工作原理可以概括为以下几个步骤：3.1 传感器感知非电气信号传感器是电压变送器的输入部分，它能够感知非电气信号，如压力、温度、流量等，并将其转换为电信号。

不同的传感器有不同的工作原理，例如压力传感器通过测量压力对敏感元件的变形来转换为电信号，温度传感器通过测量温度对感温元件的电阻或电压变化来转换为电信号。

3.2 信号调理电路处理电信号传感器输出的电信号通常较小，且可能存在非线性、噪声等问题。

因此，需要通过信号调理电路对其进行处理，以便得到更准确、可靠的电信号。

信号调理电路通常包括放大器、滤波器、线性化电路等。

放大器用于放大电信号的幅值，以使其能够被后续电路处理。

滤波器用于滤除电信号中的噪声和干扰，以提高信号的质量。

线性化电路用于处理非线性信号，以使其输出与输入之间具有良好的线性关系。

3.3 电源电路提供工作电源电压变送器需要一个稳定的工作电源来正常工作。

电源电路通常由直流电源或交流电源提供。

直流电源通常是通过电池或直流电源适配器提供，交流电源则需要通过变压器和整流电路将交流电转换为直流电。

3.4 输出电路将电信号输出经过信号调理电路处理后的电信号将被输出电路输出。

输出电路可以将电信号转换为标准的电压信号，如0-5V、4-20mA等，以便于后续的数据采集或控制系统使用。

输出电路通常包括模数转换器（ADC）、电压比较器、电流源等。

4. 电压变送器的特点电压变送器具有以下几个特点：4.1 高精度电压变送器能够提供较高的测量精度，通常可达到0.1%或更高的精度要求。

JCDY-11单相电压变送器

JCDY-11系列单相交流电压变送器
选型代码
主型号 V1：0~V2：0~V3：0~V4：0~V5：0~V6：0~O1：0~02：0~O3：1~O4：4~O5：0~O6：0~P1：12V DC P2：24V DC P3：48V DC P4：110V DC P5：220V DC P6：220V AC P7：用户定义
接线图
P
Po
输出
工作电源
输入
特点
●精度等级高，线性度高
●采用进口元器件，集成度高，免于定期校验 ●35mm 标准导轨安装或底座螺钉安装，通用性强 ●输入／输出／电源／外壳隔离，抗干扰能力强，可靠性高
技术指标
●输入负载：电压互感器PT：≤0.1VA
●超负荷能力：可承受2倍额定值（连续），10倍额定值（10s） ●精度：交流：±0.2%、±0.5% ●响应时间：＜400ms
●输出电压：0~10Vdc, 0~5Vdc
(负载电阻＝输入电压／10mAdc) ●输出电流：0~20mAdc ,4~20mAdc
（负载电阻＝10Vdc／输出电流）
●输出波纹：≤0.5% RO
●工作环境温度：0~50℃／小于80%相对湿度（无冷凝状态） ●贮存环境温湿度：-20~70℃／小于70%相对湿度（无冷凝状态） ●耐压强度：AC2KVrms／min
●绝缘阻抗：DC500V 时大于100MΩ
●电磁兼容性：符合GB/T18268工业设备应用要求（等同IEC61326-1） ● 电源消耗：约2VA
安装尺寸119（L ）×55（W ）×75（H ）mm
4－。

电压变送器工作原理

电压变送器是一种将被测交流电压、直流电压、脉冲电压转换成按线性比例输出直流电压或直流电流，并隔离输出模拟信号或数字信号的装置。

电压变送器的原理1.电压互感器：把高电压电信号，变为低电压信号，并互相隔离。

2.光电隔离器：把动力系统的电压信号，变为低电压信号，并互相隔离。

3.电压/频率变送器：把电压信号，变为频率信号，并互相隔离。

4.把交流电压信号，变为直流信号，并互相隔离。

电压变送器是一种将被测交流电压、直流电压、脉冲电压转换成接线性比例输出直流电压或直流电流并隔离输出模拟信号或数字信号的装置。

采用普遍传感器电压电流信号，输入电压信号：0~5V/0~10V/1~5V 3、输出电流信号：0~10mA、0~20mA、4~20mA 4、输出电压信号：0~5VDC、0~10VDC、1~5VDC 。

电压变送器分直流电压变送器和交流电压变送器，交流电压变送器是一种能将被测交流电流（交流电压）转换成按线性比例输出直流电压或直流电流的仪器，广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。

交流电压变送器具有单路、三路组合结构形式。

直流电压变送器是一种能将被测直流电压转换成按线性比例输出直流电压或直流电流的仪器，也广泛应用在电力、远程监控、仪器仪表、医疗设备、工业自控等各个需要电量隔离测控的行业。

FZL系列导轨安装型交流电压变送器技术参数1．准确度（精度）：通用工业级0.5％，定制0.2％；2．线性度：通用工业级0.5％，定制0.2％；3．额定工作电压：DC＋24V±20％，极限工作电压≤35V，定制AC220V+15%；4．电源功耗：DC+24V静态4mA，动态时相等与环路电流，内部限制25mA+10％，功耗0.6W；定制AC220V，功耗1W；5．额定输入吸收功率：电流类型≤1VA，电压类型≤1VA；6．额定输入：70V，100V，120V，250V，300V，450V，500V，600V，800V，1000V或其他定制；7．额定工作频率：50/60Hz；8．输出形式：标准两线制DC4～20mA；9．输出温漂系数：≤50ppm/℃；10．响应时间：≤100ms；11．输出负载电阻：RL（Ω）＝（24V－10V）／0.02A=700Ω；注：（1）标准V＋24V时负载电阻RL为700Ω；（2）RL等于转换1～5V的250Ω电阻加上两根传输线路总铜阻；12．输入过载能力：电流类型：1.5倍连续，30倍/秒，电压类型：1.2倍连续，30倍/秒；13．输出过流保护：内部限制25mA+10％；14．两线端口瞬态感应雷与浪涌电流TVS抑制保护能力：TVS抑制冲击电流能力为35A/20ms/1.5KW；15．两线端口设置有+24V电源反接保护；16．输出电流设置有长时间短路保护限制：内部限制25mA+10%；17．输入/输出绝缘隔离强度：AC2000V / 1min、1mA，或其他定制；18．输入/输出绝缘电阻≥20MΩ（DC500V）；19．工作环境：－25℃～＋70℃，20％～90％无凝露；20．贮存温度：－40℃～＋85℃，20％～90％无凝露；21．安装方式：DIN-35mm导轨安装及M4螺钉固定；22．执行标准：GB/T13850－1998；。

交流电流变送器校验规程

交流电流变送器校验规程交流电流变送器校验规程1. 变送器技术参数1.1. 交流电流变送器参数列表序号名称参数 1 型号 2 输入量 3 输出量 4 等级 5 生产厂家 6 出厂日期 7 工作电源 8 外型尺寸 9 满量程调整范围 10 归零调整范围 11 使用环境12 绝缘阻抗 13 耐压 14 输入过载能力 15 输出负荷能力 2. 引用的标准规程及说明书2.1. 引用的标准规程:JJG126—1995《电测量变送器检验规程》 2.2. 引用的说明书:《变送器产品说明书》3. 检验周期及校验项目3.1. 变送器检验周期3.1.1. 划分原则3.1.1.1. 使用中的变送器每年至少检验一次，用户可根据实际需要制定检验周期。

3.2. 检验项目3.2.1. 周期检验项目3.2.1.1. 外观检查3.2.1.2. 绝缘电阻测定3.2.1.3. 基本误差的测定3.2.2. 新安装和修理后的变送器，除应做周期检定外，还应根据需要选做下列项目中的全部或部分。

3.2.2.1. 工频耐压试验3.2.2.2. 由自热引起的改变量的测定3.2.2.3. 输出纹波含量的测定3.2.2.4. 交流被测量的电压分量引起的误差改变量的测定4. 危险点的分析及注意事项4.1. 危险点分析4.1.1. 电流回路作业有可能造成交流电流回路开路。

4.1.2. 工作人员因触及其他部位而造成人身触电。

4.1.3. 接线、拆线时可能引起变送器损坏。

4.1.4. 误操作可能引起变送器工作电源短路。

4.1.5. 检验时误操作可能引起检验装置、变送器损坏。

4.1.6. 现场内落物伤人。

4.2. 注意事项4.2.1. 短接CT二次绕组必须可靠，要用专用的短接线，严禁用导线缠绕;严禁在CT与短路端子之间的回路上进行任何工作;不得将回路的永久接地点断开;工作时必须有人监护，使用绝缘工具并站在绝缘垫上。

4.2.2. 开始工作前，工作负责人向工作组人员交代安全注意事项及带电部位;并在工作中的整个过程中认真监护，及时纠正工作人员的错误行为。

电流(电压)变送器的校验步骤方法、注意事项

时基电力电流（电压）变送器的校验步骤方法、注意事项
变送器自动校验变送器步骤
电流（电压）变送器的校验一般采用SJCY-S交流采样校验装置进行检验，能对交流电压变送器、交流电流变送器、四线有功变送器、四线无功变送器、三线有功变送器、三线无功变送器、工频频率变送器、工频相位变送器的自动校验，手动校验，使用前请先阅读操作说明书，由于版面的限制，有些步骤不予出图，谢谢理解！
操作如下：
检查接线正确无误，接线方式有很多种，请您针对性的参考说明书文件。

注意：Ⅰ校单相变送器时，被校变送器接装置B相输出；Ⅱ校三相三线变送器时，被校变送器Vb不接装置Vb，接装置0V。

如果在前面的选择为“自动校验”，则一开始进入上面的校验屏时，装置会自动按设置的时间预热，预热完后会测出响应时间T，并显示在屏中，接着进行自动校验。

自动校验时，可不必任何操作，装置会按照前面的设置自动完成；有必要的话（比方感觉间隔时间过长），也可按屏中下方的提示操作，可加快校验的速度。

注：手动校验的情形与自动校验大致相似，不同之处在于检定点的设定可在“试验点”处任意设置。

时基电力变送器手动校验步骤
手动检定与自动检定的区别是，手动检定时各检定阶段需由人工点按相应按钮，检定点也需人为输入检定点，并点按“检定”按钮，误差也需人为点按“存存误差”按钮，但可以在检定某一检定点时，微调电量。

要改变检定点，可在“检定点”输入框中输入检定点百分数，然后点按“检定”按钮，如果在“表监视器”中显示的电量与输入标准值有较大相差，还可点按“调节输出”中的相应按钮，微调电量。

注意事项
在进行电流（电压）变送器的校验前一定要先阅读说明书，针对不同变送器接线方法有时候不同，注意接线端子与导体对应，避免短路影响您的使用。

电流变送器工作原理【详解】

电流变送器可以直接将被测主回路交流电流或者直流电流转换成按线性比例输出的DC4～20mA（通过250Ω电阻转换DC1～5V或通过500Ω电阻转换DC2～10V）恒流环标准信号，连续输送到接收装置（计算机或显示仪表）。

电流变送器分直流电流变送器和交流电流变送器两种。

交流电流变送器是一种能将被测交流电流转换成按线性比例输出直流电压或直流电流的仪器，产品广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。

交流电流、电压变送器具有单路、三路组合结构形式，其特点为：1、准确度高（典型：0.2%最好0.05%）；2、整个量程范围都有极高的线性度；3、集成化程度高，结构简单，优良的温度特性和长期工作稳定性，使变送器免于定期校验。

电流变送器参数*执行标准：GB/T13850-1998，IEC688：1992*输入范围：0~10A内可选如0~1A，0~5A等*精度等级：≤0.2%.F.S*温度特性：≤100PPM/℃（0~50℃）*整机功耗：≤1.0VA*工作稳定性：年变化《0.2%*隔离耐压：输入/输出/外壳间AC2.0KV/MIn*1mA*绝缘电阻：≥20MΩ（DC500V）*冲击电压：5KV（峰值），1.2/50uS*响应时间：≤300mS*过载能力：2倍电流连续，30倍1秒*工作环境：-10℃~50℃，20%~90%无凝露*贮存环境：-40℃~70℃，20%~95%无凝露电流变送器工作原理:XTR115采用SO-8小型化封装，其内部电路框图及基本应用电路如图1所示。

U+为电源端，接环路电源。

UREF为2.5V基准电压输出端。

II端接输入电流。

IRET为基准电压源输出电流和稳压器输出电流的返回端，可作为输入电路的公共地。

OUT为4~20mA电流输出端。

UREG为+5V稳压器的输出端。

B和E端为外部功率管的接口，分别接功率管的基极（B）和发射极（E）。

功率管的集电极（C）接U+端。

电压变送器的原理

电压变送器的原理
电压变送器是一种电子设备，用于将被测电压信号转换成标准电压信号，并输出给其他设备进行处理或显示。

其工作原理可以简单描述如下：
1. 电压输入：电压变送器的输入端接收来自被测电路的电压信号。

这个电压信号可以是直流电压、交流电压或脉冲信号，它代表着被测电路的状态或其他参数。

2. 信号转换：接收到电压信号后，电压变送器会对信号进行放大、滤波和线性化处理。

放大可以增加信号的幅度，以便后续的处理；滤波可以去除噪声和杂波，提高信号的质量；线性化则是将非线性的信号转换成线性的输出信号。

3. 标准化输出：经过信号转换后，电压变送器会将信号转换成标准电压信号。

这个标准电压通常是0-5V、0-10V或4-20mA 等，可以被其他设备方便地处理和读取。

标准化输出使得不同设备之间的兼容性更好，同时也方便对信号进行记录和分析。

4. 输出保护和隔离：电压变送器通常提供输出保护和隔离功能，以保护被测电路和其他设备的安全。

输出保护可以防止电压过高或过低对设备造成损坏；隔离可以防止信号干扰或电气隔离，提高系统的稳定性和可靠性。

综上所述，电压变送器的原理是将被测电压信号经过放大、滤波、线性化等处理后，转换成标准电压输出信号，并提供输出保护和隔离功能，以实现对被测电路信号的转换和传输。

DJR-1(-1X)使用说明

1、用途和特点用途：DJR-1 系列数字式单相交流电量变送器是多功能的智能化变送器。

用于单相系统五种电量（交流电压，电流，有功功率，功率因数，频率）的采集变送。

广泛应用于工业生产过程检测，自动控制，调度系统及与DCS等计算机系统连接。

特点：◆使用单片微机的智能化变送器。

◆每秒 4000 次（每周期 80 次）使用 16 位Σ-Δ A/D 转换器和数传信号处理器技术以读取瞬时值的交流采样方式，经均方根计算，实现真有效值转换，真有功。

高精度，自校准，无温漂，抗波形畸变。

◆使用数字化的设定和精度校正，整机无任何电位器，从而避免了因电位器数值改变而引起的误差，高精度、高线性度，电压、电流、相角精度校正均只须校一点，便能满足全量程精度。

◆LED数码管高亮度显示清晰直观，贴膜键用于设置切换显示实时被测电量。

◆模拟量输出可任意设置变送的电量品种共 4 种，可任意设置输出方式 4～20 mA等共 5 种；可任意设置输出量１程的低端,高端。

◆输出与输入、电源、外壳间全隔离。

2、产品介绍及选型2.1 DJR – 1 数字式交流电量变送器技术指标及特性：●应用于单相系统●电压回路功耗：额定电压100以下时，<0.1V A●一路模拟量输出；●电流回路阻抗：额定电流5A时，<0.01Ω●测量速度：5次/秒●额定环境：温度－5℃~50℃，湿度≤90%●功耗：≤3W ●辅助电源：AC85 ~ 265V，DC85 ~ 265V●测量精度：电压、电流0.2%FS频率、功率因数0.2%FS●绝缘强度：电源/输入输出/外壳2KV AC/Min输入/输出，输出/输出500V AC/Min●显示方式：.-1999 ~ 9999字测量值显示.-1999 ~ 9999字设定值显示２2.2 DJR – 1 数字式交流电量变送器外形及尺寸：外形尺寸：50×70×115mm35mm DIN导轨式或螺丝固定2.3 DJR – 1 数字式交流电量变送器显示及输入/输出：仪表显示：使用4位LED数码管（8段、0.28吋、绿色）显示二次实时测量值，例如：输入电流为0 ~ 5 A时，显示数值为0 ~ 5.000 A；输入电压为0 ~ 100V时，显示数值为0 ~ 100.0 V。

电气表计及变送器表计校验措施

一、工程概况：全厂变送器的校验，所要校验的变送器及表计包括交（直）电压变送器表计、交（直）流电流变送器表计、功率变送器、频率变送器表计。

二、施工依据：1、2、变送器表计厂家资料及使用说明书2、中南院设计院图纸3、《电力建设施工及验收技术规范》 DL/T5161.1～5161。

17-20044、《电力建设安全工作规程》第1部分火力发电厂 DL5009.1—20025、《交流电量交换为直流电量电工测量变送器》 JJG126—956、《电测量及电能计量装置设计技术规程》DL/T5138-2001三、主要工器具及劳动力组织:1、主要工器具：继电保护测试仪PW30 一台数字型万用表一块调试用工具一套2、劳动力组织:调试工3名四、施工作业方案:电气表计及变送器拆卸过程中做好记录，防止安装过程中出错，并做好防护临时措施。

五、工艺流程:1、调试前应熟悉图纸，熟悉厂家说明书，充分了解装置的工作原理。

2、严格按照设计要求、技术说明书及校验规程进行调试.3、试验中如出现异常情况，应立即切断电源，停止试验，查明情况。

4、所用仪器仪表应经校验合格。

5、试验时应及时准确的做好记录。

6、严格遵守《电力建设安全工作规程》 .7、试验必须两人以上，一人工作，一人监护。

8、试验结束应切断电源，拆除所有试验用接线。

复核回路的正确。

9、各仪器应严格按照说明书进行操作。

七、环保注意事项1、调试接线所剥线头、线皮以及其它杂物，要及时回收。

2、调试所做临时措施，调试完后要及时恢复。

八、危险因素辩识及预防措施。

电压变送器基本结构 -回复

电压变送器基本结构 -回复
电压变送器是一种常用的工业测量仪器，用于将电压信号转换成标准电压信号，并进行放大和隔离，以便传输和显示。

电压变送器的基本结构包括以下几个部分：
1. 输入端：电压变送器的输入端接收被测量的电压信号。

通常，输入端是通过引线与被测电路相连。

2. 放大器：电压变送器的放大器部分用来放大输入电压信号。

这既提高了信号的灵敏度，也使得能够处理更小的输入信号。

3. 隔离器：电压变送器的隔离器部分用于隔离输入电路和输出电路，通过电气隔离手段来防止输入端信号与输出端发生干扰。

4. 输出端：电压变送器的输出端输出标准化的电压信号，通常为0-10V或4-20mA。

这样的输出信号易于传输和显示，且能够与其他设备方便地连接。

5. 电源电路：电压变送器需要外部供电，通常采用直流电源供电。

电源电路对输入信号进行稳定化和滤波，以确保电压变送器的正常工作。

电压变送器还可能包括其他辅助功能，如校准电路、温度补偿电路等，以提高测量精度和适应不同的工作环境。

电压变送器的基本结构由输入端、放大器、隔离器、输出端和电源电路组成。

这些组成部分相互配合，实现了将电压信号转换成标准信号并进行传输和显示的功能。

电压变送器

电压变送器电压变送器是一种将被测电量参数转换成直流电流、直流电压并隔离输出模拟信号或数字信号的装置。

电压变送器按照输入电压性质分为以下两大类：直流电压变送器和交流电压变送器。

直流电压变送器是指将被测直流电压隔离转换成按线性比例输出的标准直流电压或直流电流的装置。

直流电压变送器又分为单路直流电压变送器和双路直流电压变送器，单路直流电压变送器是指将被测直流电压隔离转换成按线性比例输出的单路标准直流电压或直流电流的装置。

双路直流电压变送器是指将被测直流电压隔离转换成按线性比例输出的双路标准直流电压或直流电流的装置。

交流电压变送器又分为单相交流电压变送器和三相交流电压变送器。

单相交流电压变送器是指将被测交流电压隔离转换成按线性比例输出的单路标准直流电压或直流电流，三相交流电压变送器是指将被测三相交流电压隔离转换成按线性比例输出的三路标准直流电压或直流电流。

优点：1、不易受寄生热电偶和沿电线电阻压降和温漂的影响，传输线可用非常便宜的更细的双绞线导线；2、在电流源输出电阻足够大时，经磁场耦合感应到导线环路内的电压，不会产生显着影响，因为干扰源引起的电流极小，一般利用双绞线就能抵抗降低干扰；3、电容性干扰会导致接收器电阻有关误差，对于4～20mA 两线制环路，接收器电阻通常为250Ω(取样Uout=1～5V)这个电阻小到不足以产生显着误差，因此，可以允许的电线长度比电压遥测系统更长更远；4、各个单台示读装置或记录装置可以在电线长度不等的不同通道间进行换接，不因电线长度的不等造成精度的差异；5、将4mA用于零电平，使判断开路或传感器损坏(0mA状态)十分方便。

6、在两线输出口容易增设防浪涌和防雷器件，有利于安全防雷防爆。

DH4-20mA 电压变送器变送器模块是采用意法半导体(ST)ASIC芯片为实现无源交流隔离传感器(互感原理)的两线制电流遥测技术手段而定型生产的单片模块产品。

无源交流隔离传感器(互感原理)输入的电压信号经整流滤波和I/V转换后输出一个随I1线性变化的直流电压信号U2，U2作为浮地控制信号去控制该模块输出4～20mA 的标准化电流环路，（零七五五三六六一五六零一）该模块实现了无源交流隔离传感器信号变换为两根连接线路发送的呈线性比例的环路电流，接受器通过测量已知电阻RL两端的压降对环路电流进行检测。

T2U交流电压变送器

主要技术参数
输入端输入电压范围:AC 0-1000V 频率范围:40Hz-60Hz
输出端输出信号:4-20mA;0-20mA;0-5V;0-10V 输出负载电阻:RL≤500Ω(输出为电流信号时)
RL≥10KΩ(输出为电压信号时)
基本参数
电源:AC85-265V或DC24V,±10% 额定功耗:≤1W(一进一出,DC电自动化科技有限公司ｈｔｔｐ：／／ｗｗｗ．ｈｄ－ａ．ｃｎＭｏｂ：１８６０５６１３９３３Ｔｅｌ：０５６１－５２３７７７１
A
0-100V
输入信号
B
0-300V
C
0-500V
D
客户定制
1 4-20mA
输出信号
2 0-20mA
5 0-5V
7 0-10V
注:客户在订货时需要确定输入信号形式和输出信号形式,如有特殊需要可以定制.
产品选型:
HD-T2U-XXX 例: HD-T2U-1B1 一进一出，输入0-300V,输出为4-20mA.
HD-T2 U系列交流电压变送器
● HD-T2U系列交流电压变送器是将来自交流互感器的交流信号转换成标准的过程信号，用于转换站对供电线路及其电压的中央监控,用于监视超负荷的非标准压降。
● 输入,输出,电源三端口高可靠隔离
产品型号一览表 HD-T2U X X X
说明
通道配置 1
一进一出
≤1.5W(一进一出,AC220V供电,20mA输出时) 基本精度:≤0.5% F.S. 温度漂移:0.02%F.S./℃ (-20℃～+55℃) 响应时间:≤400mS(0-90%) (TYP) 绝缘强度:2000V AC/1min(输入、输出、电源之间) 绝缘电阻:≥100MΩ(输入、输出、电源之间) 工作温度范围: -20～+55℃ 电磁兼容性: 符合GB/T 18268.1(IEC61326-1)

压力变送器、压力开关、电压变送器工作原理

1、压力开关当被测压力超过额定值时，弹性元件的的自由端产生位移直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。

2、压力变送器电容式：当压力直接作用在测量膜片的表面，使膜片产生微小的形变，测量膜片上的高精度电路将这个微小的形变变换成为与压力成正比的高度线性、与激励电压也成正比的电压信号，然后采用专用芯片将这个电压信号转换为工业标准的4-20mA电流信号或者1-5V电压信号。

由于测量膜片采用标准话集成电路，内部包含线性及温度补偿电路，所以可以做到高精度和高稳定性，变送电路采用专用的两线制芯片，可以保证输出两线制4-20mA电流信号。

扩散硅式：被测介质的压力直接作用于传感器的膜片上（不锈钢或陶瓷），使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号。

应变片式：电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。

它是压阻式应变变送器的主要组成部分之一。

电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。

金属电阻应变片又有丝状应变片和金属箔状应变片两种。

通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。

3、电压变送器一种将被测交流电压、直流电压、脉冲电压转换成接线性比例输出直流电压或直流电流并隔离输出模拟信号或数字信号的装置。

分直流电压变送器和交流电压变送器，交流电压变送器是一种能将被测交流电流（交流电压）转换成按线性比例输出直流电压或直流电流的仪器。

直流电压变送器是一种能将被测直流电压转换成按线性比例输出直流电压或直流电流的仪器。
