温度变送器和电压变送器
变送器的工作原理

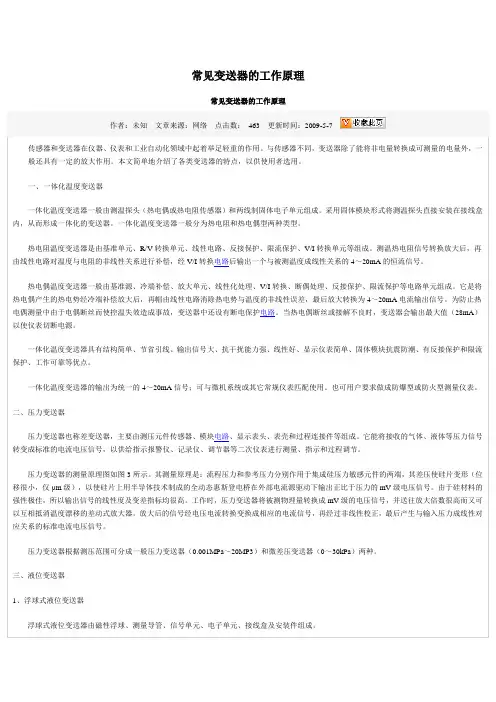

常见变送器的工作原理常见变送器的工作原理作者：未知文章来源：网络点击数：463 更新时间：2009-5-7传感器和变送器在仪器、仪表和工业自动化领域中起着举足轻重的作用。
与传感器不同，变送器除了能将非电量转换成可测量的电量外，一般还具有一定的放大作用。
本文简单地介绍了各类变送器的特点，以供使用者选用。
一、一体化温度变送器一体化温度变送器一般由测温探头（热电偶或热电阻传感器）和两线制固体电子单元组成。
采用固体模块形式将测温探头直接安装在接线盒内，从而形成一体化的变送器。
一体化温度变送器一般分为热电阻和热电偶型两种类型。
热电阻温度变送器是由基准单元、R/V转换单元、线性电路、反接保护、限流保护、V/I转换单元等组成。
测温热电阻信号转换放大后，再由线性电路对温度与电阻的非线性关系进行补偿，经V/I转换电路后输出一个与被测温度成线性关系的4～20mA的恒流信号。
热电偶温度变送器一般由基准源、冷端补偿、放大单元、线性化处理、V/I转换、断偶处理、反接保护、限流保护等电路单元组成。
它是将热电偶产生的热电势经冷端补偿放大后，再帽由线性电路消除热电势与温度的非线性误差，最后放大转换为4～20mA电流输出信号。
为防止热电偶测量中由于电偶断丝而使控温失效造成事故，变送器中还设有断电保护电路。
当热电偶断丝或接解不良时，变送器会输出最大值（28mA）以使仪表切断电源。
一体化温度变送器具有结构简单、节省引线、输出信号大、抗干扰能力强、线性好、显示仪表简单、固体模块抗震防潮、有反接保护和限流保护、工作可靠等优点。
一体化温度变送器的输出为统一的4～20mA信号；可与微机系统或其它常规仪表匹配使用。
也可用户要求做成防爆型或防火型测量仪表。
二、压力变送器压力变送器也称差变送器，主要由测压元件传感器、模块电路、显示表头、表壳和过程连接件等组成。
它能将接收的气体、液体等压力信号转变成标准的电流电压信号，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。
压力变送器和温度变送器的符号
压力变送器和温度变送器的符号压力变送器和温度变送器的符号导言：在工业自动化控制系统中，压力变送器和温度变送器是两种常用的传感器设备。
它们分别用于测量和传输压力和温度信号，为工程师提供了宝贵的数据信息。
本文将从符号的角度出发，介绍压力变送器和温度变送器的符号含义以及其在工程控制系统中的重要性。
一、压力变送器的符号压力变送器在控制系统中扮演着测量和转换压力信号的重要角色。
其符号常见于自动控制图中，由特定的图形和标记组成，用于传递与压力变送器相关的信息。
下面是常用的压力变送器符号及其含义：1. 压力源符号：压力源符号一般表示压力的产生或提供。
常用的压力源符号是一个圆形，其右侧带有一个小圆圈，表示有液体或气体通过该源产生压力。
2. 压力测量符号：压力变送器通过压力测量符号的形式来表示。
其形状通常为一个长方形，内部带有一个压力计或数字，表示测量的压力数值。
3. 信号输出符号：压力变送器将测量到的压力信号转化为标准的电气信号，并通过信号输出符号进行传输。
该符号通常为一个箭头，箭头尖端指向输出的方向，表示信号的传递。
4. 接地符号：接地符号用于表示压力变送器的接地点。
其形状为一个竖直的线段，上方带有一个平面，表示接地。
5. 管道连接符号：管道连接符号用于表示压力变送器与管道的连接。
其形状为两条平行的线段，中间带有一个“T”形的标记，表示管道连接点。
二、温度变送器的符号温度变送器是用于测量和传输温度信号的一种设备。
在自动控制图中，温度变送器的符号也起到传递相关信息的作用。
以下是常见的温度变送器符号及其含义：1. 温度源符号：温度源符号用于表示温度的源头或提供热量的设备。
常见的温度源符号为一个圆形，其周围有许多波浪线，表示热量的产生。
2. 温度测量符号：温度变送器的测量部分由温度测量符号来表示。
其形状为一个圆形，内部带有一个温度计或数字，表示所测量的温度数值。
3. 信号转换符号：温度变送器通过信号转换符号将测量到的温度信号转换成标准的电气信号进行传输。
温度变送器
温度变送器(进口组装)温度变送器直接安装于热电偶和热电阻接线盒内（与不同结构形式的热电偶和热电阻构成热电偶一体化温度变送器或热电阻一体化温度变送器），将热电偶和热电阻（三线制）信号转化为二线制4-20mA输出。
温度变送器常用于热电偶或热电阻信号需要远距离传送、现场有较强干扰源存在或信号需要接入DCS系统时使用。
本温度模块是一种低价位、非隔离的高精度温度变送器，它采用独特的双层电路板结构，下层是信号调理电路，上层电路可定义传感器类型和测量范围。
产品特性1、性化输出两线制4-20mA标准电流信号，模块化结构2、云润企业直接引进英国进口电路、制造工艺和结构，保持本产品与原装进口温度变送器具有同等性能指标和外观。
3、热电偶温度变送器带冷端自动补偿。
变送器有电源极性反接保护电路，当输出接线接反时对线路起保护作用（此时回路电流为零）；传感器的不正确接线无论是高限或低限都将导致变送器输出饱和；产品具有RFI/EMI保护，有利于提高了测量的稳定性。
4、产品全部采用优质进口电子元件，性能可靠；云润仪表制造有限公司变送器价格为原装进口温度变送器八分之一5、本产品量程用户不能自由修改，由我公司出厂时确认生产。
6、温度变送器电磁兼容性符合欧洲电工委员会（EC)的BS EN 50081-1和BS EN 50082-1标准。
7、变送器的接线通过壳体顶部的螺丝端子完成。
为符合CE认证，信号输入接线长度不能超过3米，输出接线必须是屏蔽电缆，屏蔽线只能在一端接地。
热电阻温度变送器的三条输入接线必须等径等长度，以保证每条引线的电阻相同。
8、变送器的中心孔用于传感器信号接线，传感器的信号线通过螺丝直接拧在变送器的输入端子上。
设计的螺丝端子接受内部或外部接线方式。
说明：智能温度变送器才能自由设定变送器输入信号及量程技术指标1、输入信号：铂电阻变送器—Pt100分度号铂电阻信号输入热电偶变送器—K型热电偶、E型热电偶、S型热电偶、B型等热电偶信号输入2、供电电压：10-30VDC3、负载电阻：0-500Ω4、输出信号：二线制4-20mA，最大30mA5、温度变送器精度：热电偶温度变送器精度：0.5%FS铂电阻温度变送器精度：0.2%FS7、温度稳定性：零点漂移标准0.05%FS/℃量程漂移标准0.002%FS/℃6、回路保护：带反向连接保护（防止电源正负极）8、温度变送器功耗：≤0.5W9、工作环境温度：工作温度：0-70℃储存温度：-40-70℃10、工作环境湿度：＜95%RH（非冷凝）11、温度变送器重量：约35克12、外形及安装尺寸：热电偶温度变送器Ф45mm，H27mm，安装孔距36mm，安装孔Ф5.5m，接线柱内孔Ф2.5mm铂电阻温度变送器Ф42mm，H23mm，安装孔距33mm，安装孔Ф5.5m热电偶温度变送器接线图热电阻温度变送器接线图热电偶温度变送器选型表SWP—TC—□—□ / □| | |—————————————量程上限(20mA输出时对应的温度值)| |———————————————量程下限(4mA输出时对应的温度值)|——————————————————01 B分度号输入(量程在400-1800℃范围可选）|——————————————————02 S分度号输入(量程在0-1600℃范围可选）|——————————————————03 K分度号输入(量程在0-1300℃范围可选）|——————————————————04 E分度号输入(量程在0-1000℃范围可选）|——————————————————05 T分度号输入(量程在-199.9～320℃范围可选）|——————————————————06 J分度号输入(量程在0-1200℃范围可选）铂电阻温度变送器选型表SWP—TR—08 /□—□| | |—————————————量程上限（20mA输出时对应的温度值）| |————————————————量程下限（4mA输出时对应的温度值）||——————————————————08 Pt100输入（量程在-200～650℃范围可选）选型举例例1：SWP-TC-03-0/1300K型热电偶温度变送器，量程0-1300℃例2：SWP-TC-02-0/1600S型热电偶温度变送器，量程0-1600℃例4：SWP-TR-08-0/400铂电阻温度变送器，量程0-400℃例5：SWP-TR-10- -50/150铜电阻温度变送器，量程-50～150℃热电偶温度变送器实物彩图铂电阻温度变送器实物彩图Pt100铂电阻温度变送器如何修改量程Pt100温度变送器通常提供六种标准的量程范围供选择。
压力变送器和温度变送器的符号

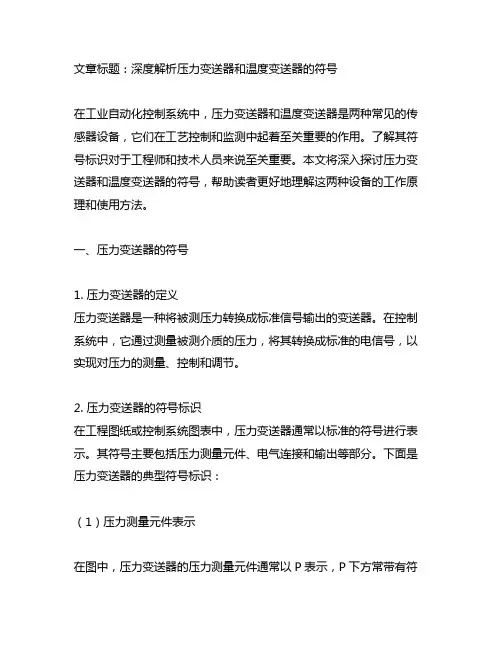

文章标题：深度解析压力变送器和温度变送器的符号在工业自动化控制系统中，压力变送器和温度变送器是两种常见的传感器设备，它们在工艺控制和监测中起着至关重要的作用。
了解其符号标识对于工程师和技术人员来说至关重要。
本文将深入探讨压力变送器和温度变送器的符号，帮助读者更好地理解这两种设备的工作原理和使用方法。
一、压力变送器的符号1. 压力变送器的定义压力变送器是一种将被测压力转换成标准信号输出的变送器。
在控制系统中，它通过测量被测介质的压力，将其转换成标准的电信号，以实现对压力的测量、控制和调节。
2. 压力变送器的符号标识在工程图纸或控制系统图表中，压力变送器通常以标准的符号进行表示。
其符号主要包括压力测量元件、电气连接和输出等部分。
下面是压力变送器的典型符号标识：（1）压力测量元件表示在图中，压力变送器的压力测量元件通常以P表示，P下方常带有符号，表示压力的测量范围和单位。
P1表示1MPa的压力测量，P2表示2MPa的压力测量等。
（2）电气连接表示在图中，压力变送器的电气连接通常以符号表示。
常见的符号包括连接线、接地、输入电源和输出信号等。
连接线表示压力变送器的电气连接，接地表示地线连接，输入电源表示电源输入，输出信号表示标准信号输出等。
（3）输出表示在图中，压力变送器的输出通常以符号表示。
常见的符号包括4-20mA输出、0-10V输出等。
4-20mA表示标准的电流输出，0-10V表示标准的电压输出等。
二、温度变送器的符号1. 温度变送器的定义温度变送器是一种将被测温度转换成标准信号输出的变送器。
在工艺控制系统中，它通过测量被测介质的温度，将其转换成标准的电信号，以实现对温度的测量、控制和调节。
2. 温度变送器的符号标识在工程图纸或控制系统图表中，温度变送器通常以标准的符号进行表示。
其符号主要包括温度测量元件、电气连接和输出等部分。
下面是温度变送器的典型符号标识：（1）温度测量元件表示在图中，温度变送器的温度测量元件通常以T表示，T下方常带有符号，表示温度的测量范围和单位。
温度变送器的原理及应用
温度变送器的原理及应用温度变送器是一种能将被测温度信号转换成标准信号输出的电子测量仪器。
它主要由传感器、信号调理电路和输出接口组成。
温度变送器的原理是通过传感器将温度信号转换成电压、电流等标准信号，然后经过信号调理电路进行放大、滤波、线性化、温度补偿等处理，最后通过输出接口将信号输出给控制设备或显示仪表。
温度变送器的应用非常广泛，以下是几个典型的应用场景：1. 工业过程控制：温度变送器常被用于工业生产中对温度进行监测和控制。
例如，在化工过程中，温度变送器可以将温度信号转换成标准信号输出给PLC或DCS系统，以实现对温度的精确监测和控制，确保生产过程的稳定性和安全性。
2. 热力系统：温度变送器可以用于热力系统的温度测量和控制。
比如，在供暖系统中，温度变送器可以将地源、太阳能等能源转化成热能的温度信号转换成标准信号输出给控制系统，以实现对供暖系统的温度控制。
3. 环境监测：温度变送器也常用于环境监测中，如气象站、温室、冷藏库等地方对温度的监测。
温度变送器可以将环境温度转换成标准信号输出给数据采集仪器或自动化系统，实现对环境温度的实时监测和记录。
4. 制冷设备：温度变送器在制冷设备中的应用非常常见。
比如，冷库中的温度变送器可以将冷藏室内的温度信号转换成标准信号输出给控制系统，以实现对制冷设备的温度控制和调节。
5. 生物医学：温度变送器在生物医学领域也有广泛的应用。
例如，在手术室中，温度变送器可以将手术台面的温度信号转换成标准信号输出给监测仪器，以实时监测手术室的温度，确保手术环境的安全和舒适。
温度变送器作为一种重要的温度测量仪器，其原理和应用十分广泛。
通过将温度信号转换成标准信号输出，温度变送器实现了温度的精确测量和控制，为工业生产、环境监测等领域提供了可靠的温度监测方案。
压力变送器和温度变送器的符号
压力变送器和温度变送器的符号《压力变送器和温度变送器的符号：解析与比较》在现代工业控制系统中，压力变送器和温度变送器扮演着至关重要的角色。
它们能够将物理量转换为标准信号，并传递给控制系统，进而实现对压力和温度的准确监测和控制。
本文将深入探讨压力变送器和温度变送器的符号，并对它们进行全面评估和比较。
一、压力变送器的符号1.1 压力传感器的符号压力传感器用来测量压力，其符号为P。
在图中表示为一个带有箭头的垂直线段，箭头指向被测量的压力。
1.2 压力变送器的符号压力变送器是将压力转换为标准信号输出的装置。
其符号在图中表示为一个P字母加上一个横向的S字母。
P代表压力，S代表信号。
1.3 压力变送器与其他元件的连接符号压力变送器需与其他元件连接，其符号在图中表示为一个圆圈，圆圈内标注有P字母和S字母，表示这是一个压力变送器的连接点。
二、温度变送器的符号2.1 温度传感器的符号温度传感器用来测量温度，其符号为T。
在图中表示为一个波浪线，表示温度传感器感应到的温度波动。
2.2 温度变送器的符号温度变送器将温度转换为标准信号输出。
在图中表示为一个T字母加上一个横向的S字母，与压力变送器的符号类似。
2.3 温度变送器与其他元件的连接符号温度变送器的连接符号与压力变送器相似，也是一个圆圈内标注有T 字母和S字母，表示这是一个温度变送器的连接点。
三、压力变送器和温度变送器的比较3.1 工作原理压力变送器是通过测量被测压力作用在弹性元件上的变形量，再将变形量转换为标准信号输出。
而温度变送器则是根据温度传感器测量到的温度值，将其转换为标准信号输出。
3.2 应用领域压力变送器主要应用于工业自动化控制领域，用于测量和控制各种液体、气体介质的压力。
而温度变送器主要应用于热工自动化控制领域，用于测量和控制各种工业过程中的温度变化。
3.3 使用场景在一些场景中，压力和温度需要同时进行监测和控制，此时压力变送器和温度变送器常常需要同时使用，相互配合实现对系统的全面监测和控制。
温度变送器在温度测量中的作用
温度变送器在温度测量中的作用温度是物体分子热运动的一种表现，是描述物体冷热程度的物理量。
在许多工业和科学应用中，准确地测量温度是非常重要的。
为了实现准确的温度测量，温度变送器被广泛应用于各种工业控制和监测系统中。
温度变送器是一种将温度信号转换为标准信号输出的装置。
它的作用是将被测温度转换为与之成正比的电信号，通常是电流或电压信号，以便能够方便地进行测量、传输和处理。
温度变送器具有高精度和稳定性。
它能够提供高精度的温度测量结果，并且在长时间使用过程中保持稳定性。
这是因为温度变送器采用了先进的传感技术和精密的电子元件，具有良好的线性度和低漂移特性，能够准确地转换温度信号，保证测量结果的准确性和可靠性。
温度变送器具有较宽的测量范围和适应性。
它可以测量各种不同温度范围内的温度，从极低温度到极高温度，甚至在极端的环境条件下也能正常工作。
同时，温度变送器还能适应不同的工作场合和工艺要求，如化工、电力、冶金、石油等行业，具有很强的适应性和灵活性。
温度变送器具有良好的抗干扰能力和信号传输能力。
它能够抵抗外界干扰，如电磁干扰、振动、湿度等因素对温度测量结果的影响，并且能够远距离传输温度信号，保证信号传输的稳定和可靠。
温度变送器还具有多种输出方式和信号处理功能。
它可以提供不同的输出信号类型，如电流信号、电压信号或数字信号，以满足不同系统和设备的需求。
同时，温度变送器还可以进行信号处理，如放大、滤波、线性化等，以提高温度测量的精度和可靠性。
温度变送器还具有自我诊断和故障报警功能。
它能够监测自身工作状态和温度测量过程中的异常情况，并及时报警或显示故障信息，以便及时采取措施进行维修和保养，确保温度测量系统的正常运行。
温度变送器在温度测量中发挥着重要的作用。
它能够将被测温度转换为电信号输出，并具有高精度、稳定性、适应性、抗干扰能力和信号处理功能等特点。
通过温度变送器的应用，可以实现准确、可靠和方便的温度测量，满足不同工业和科学应用的需求。
变送器
一体化温度变送器：
一体化温度变送器一般由测温探头（热电偶或热电阻传感器）和两线制固体电子单元组成。采用固体模块形式将测温探头直接安装在接线盒内，从而形成一体化的变送器。一体化温度变送器一般分为热电阻和热电偶型两种类型。
变送器种类很多，总体来说就是由变送器发出一种信号来给二次仪表使二次仪表显示测量数据。
将物理测量信号或普通电信号转换为标准电信号输出或能够以通讯协议方式输出的设备。一般分为：温度/湿度变送器，压力变送器，差压变送器，液位变送器，电流变送器，电量变送器，流量变送器，重量变送器等。
保护功能
1、输入过载保护；
2、内电路总计消耗电流<4mA，加整定后等于4.000mA，而且有源整流滤波放大恒流电路不因原边输入变化而消耗电流也随之变化，国外IC心片采用恒流供电；
3、当工作电压24.000V时，满量程20.000mA时，满量程20.000mA的读数不会因负载0-700Ω变化而变化；变化不超过20.000mA0.5%以内；
一体化温度变送器具有结构简单、节省引线、输出信号大、抗干扰能力强、线性好、显示仪表简单、固体模块抗震防潮、有反接保护和限流保护、工作可靠等优点。
一体化温度变送器的输出为统一的4～20mA信号；可与微机系统或其它常规仪表匹配使用。也可用户要求做成防爆型或防火型测量仪表。
液位变送器：
1、浮球式液位变送器
电容式物位变送器：
电容式物位变送器适用于工业企业在生产过程中进行测量和控制生产过程， 变送器（图13）
主要用作类导电与非导电介质的液体液位或粉粒状固体料位的远距离连续测量和指示。
变送器工作原理
变送器工作原理时间：2010-04-19 15:21:54 来源：资料室作者：编号:288 更新日期20110406 072223变送器英文：transmitter信号-发送-传输-接收,输出为标准信号的传感器。
这个术语有时与传感器通用。
变送器种类很多,总体来说就是由变送器发出一种信号来给二次仪表使二次仪表显示测量数据。
将物理测量信号或普通电信号转换为标准电信号输出或能够以通讯协议方式输出的设备。
一般分为：温度变送器,湿度变送器，压力变送器，差压变送器，液位变送器，电压变送器,电流变送器，电量变送器，流量变送器，重量变送器等等。
变送器——遵循一个物理定律（或实验数学模型）将物理量的变化转化成4-20mA等标准信号的装置。
变送器将传感信号转换为统一的标准信号：0/4-20mADC,1-5VDC,0-10VDc变送器：除有传感的功能之外还有放大整形的功能，输出为标准的控制信号．如：4－20mA什么是变送器的二线制和四线制信号传输方式?二线制传输方式中，供电电源、负载电阻、变送器是串联的，即二根导线同时传送变送器所需的电源和输出电流信号，目前大多数变送器均为二线制变送器；四线制方式中，供电电源、负载电阻是分别与变送器相连的，即供电电源和变送器输出信号分别用二根导线传输。
......请看变送器八问八答。
一．什么是两线制电流变送器?什么是两线制?两线制有什么优点?两线制是指现场变送器与控制室仪表联系仅用两根导线，这两根线既是电源线，又是信号线。
两线制与三线制(一根正电源线，两根信号线,其中一根共GND)和四线制(两根正负电源线，两根信号线,其中一根GND)相比，两线制的优点是：1、不易受寄生热电偶和沿电线电阻压降和温漂的影响，可用非常便宜的更细的导线；可节省大量电缆线和安装费用；2、在电流源输出电阻足够大时，经磁场耦合感应到导线环路内的电压，不会产生显著影响，因为干扰源引起的电流极小，一般利用双绞线就能降低干扰；两线制与三线制必须用屏蔽线,屏蔽线的屏蔽层要妥善接地。
温度变送器工作原理
温度变送器工作原理温度变送器是一种用于测量和转换温度信号的仪器，它将温度信号转换成标准信号输出，通常是4-20mA电流信号或0-10V电压信号。
温度变送器的工作原理主要包括传感器、信号调理、A/D转换、微处理器和输出等几个方面。
首先，传感器是温度变送器的核心部件，它可以将温度信号转换成电信号。
常见的传感器有热电偶、热敏电阻和半导体温度传感器等。
热电偶是利用两种不同材料的导电性能产生的温差电动势来测量温度的传感器，热敏电阻则是利用材料的电阻随温度变化而变化来测量温度的传感器，而半导体温度传感器则是利用半导体材料的电阻随温度变化而变化来测量温度的传感器。
其次，传感器输出的信号需要经过信号调理模块进行放大、滤波和线性化处理。
在这个过程中，信号调理模块可以将传感器输出的微弱信号放大成标准信号，同时对信号进行滤波处理，去除干扰信号，还可以进行线性化处理，使输出信号与温度成线性关系。
然后，经过信号调理模块处理后的信号需要经过A/D转换器转换成数字信号。
A/D转换器是将模拟信号转换成数字信号的装置，它可以将信号转换成微处理器可以处理的数字信号，从而进行后续的处理。
接着，微处理器对数字信号进行处理，包括对信号进行滤波、线性化校正、温度补偿等操作。
微处理器可以根据预设的算法对信号进行处理，从而得到准确的温度数值。
最后，经过微处理器处理后的信号通过输出模块输出，通常是4-20mA电流信号或0-10V电压信号。
这些信号可以直接送入控制系统或显示仪表，从而实现对温度的测量和控制。
总的来说，温度变送器的工作原理是通过传感器将温度信号转换成电信号，经过信号调理、A/D转换、微处理器处理和输出模块输出，最终实现对温度信号的测量和转换。
温度变送器在工业自动化控制系统中具有广泛的应用，可以满足各种工业场合对温度测量和控制的需求。
温度变送器
DDZ-Ⅲ型温度变送器的基本误差为0.5%, 输出信号:4-20mA及1-5VDC。
2.4.1 DDZ-Ⅲ型温度变送器 1) 热电偶温度变送器的工作原理 组成:量程单元和放大单元。如下图。 放大单元是通用的,量程单元随品种.测量范围不同而异。
2.4.3 智能温度变送器
HART协议:Highway Addressable Remote Transducer (可寻址远程传感器数据公路),是由Rosemount (罗斯蒙特) 公司提出的用于现场智能仪表和控制室设备间通讯的一 个过渡性协议。
是Rosemount公司于1986年提出的一项标准。 实现4~20mA模拟信号与数字通讯兼容的标准,是现场 总线的过渡性标准。
调整(零点和满度值)和任意组态(类型、规格以及量程);
(3) 具有各种补偿功能:对热电偶.热电阻的非线性补偿,热 电偶冷端温度补偿,热电阻的引线补偿;
(4) 具有控制功能:实现现场就地控制；
(5) 具有通信功能:可与各种智能化的现场控制设备及上 层管理控制计算机实现双向信息交换；
(6) 具有自诊断功能:对零点和满度值自校正,对输入和输出 回路断线报警,超限报警,变送器内部各芯片进行监测,工作 异常时报警等。
组成:前置运算放大器、功率放大器、输出回路及 DC/AC/DC变换器。
热电偶产生较小的热电势(几十或十几毫伏) → 大电压(前置运算放大器)→ 电流(功率放大器将电压转换电流)4~20mA。
2.4.2一体化温度变送器 将变送器模块安装在测温元件接线盒或专业接线盒内的 一种温度变送器。变送器模块与测温元件形成一个整体, 其结构如图。
Io∝t。 特点:体积小、重量轻、现场安装方便、抗干扰能力强、
变送器的工作原理
变送器的工作原理变送器是一种用于将物理量（如温度、压力、流量、液位等）转换为可测量电信号的设备。
其工作原理基于物理量与电信号之间的相互作用。
对于温度变送器，它的工作原理是基于温度传感器的测量原理。
温度传感器一般采用热电阻或热电偶等元件，在受温度变化影响时会产生相应的电信号。
变送器中的温度传感器接触被测温度物体，其产生的电信号经过特定的电路处理和放大后输出。
常见的温度变送器输出信号为标准信号，如4-20mA电流信号或0-10V电压信号，以便与其他设备进行连接和测量。
对于压力变送器，它的工作原理是通过压力传感器来测量被测压力。
压力传感器一般采用歪板、变电容或应变片等原理，当受到压力作用时会引起传感器参数的变化，从而产生电信号。
变送器中的压力传感器将压力信号转换为电信号，并经过放大、滤波和线性转换等电路处理后输出。
同样，压力变送器的输出信号也常为标准信号，以便进行连接和测量。
流量变送器的工作原理与温度和压力变送器类似，主要通过传感器对流体流速或流量的测量来产生电信号。
常见的流量传感器包括涡街流量传感器、电磁流量传感器等。
这些传感器会根据流体的流速或流量引起物理量的变化，进而产生电信号。
流量变送器会对这些电信号进行处理和转换，输出与流体流速或流量对应的电信号。
液位变送器的工作原理主要是基于液位传感器的测量原理。
液位传感器可以采用浮子型传感器、压力型传感器或电容感应型传感器等。
当液位发生变化时，液位传感器会产生与液位相关的电信号。
液位变送器将这些电信号进行处理和转换，输出与液位对应的电信号。
总之，变送器的工作原理是通过特定的传感器将物理量转换为电信号，再经过相应的电路处理和转换，输出可测量的电信号，以实现对物理量的测量和监测。
PT100温度变送器(详细)
常用接线图: 外形尺寸图[mm]:
注意： 1. 订货指定二线制时，变送器的接线端子 3 和 4 内部已短接，同时和 Pt100 的接线电阻要尽可能小。 2. 当与 Pt100 接线距离较长，单根接线电阻大于 35Ω时，可以按客户要求定制。 3. 工作温度常规为 -10 ～ ＋60℃，其他工作温度可以按客户要求定制。 4. 变送器自身需要 7.5V 的工作电压，最大负载[Ω]=（电源电压 – 7.5V）/0.02A。 5. 当 Pt100 输入量程为 100℃时，温度系数为≤150ppm/K F.S.；当 Pt100 输入量程大于 150℃时，温度系数为≤50ppm/K F.S.。 6. 电流输出型温度变送器如 4-20mA 输出，负载电阻用 1%精度，0.5 瓦的金属膜电阻基本可以满足使用要求。但需要通过调整变 送器上的两个电位器进行相应校正，因为 1%精度的电阻本身阻值误差较大。 7. 校正电位器调试说明：
上侧电位器: 调零电位器，顺时针->增大，逆时针->减小。 下侧电位器: 调幅电位器，顺时针->减小，逆时针->增大。 在校正输出为 0-10/20mA 的变送器时请注意，在电阻箱阻值等于量程的下限值时输出并不是为零，而是略大于零为好。
输出为 0-10/20mA 的变送器下限值为 0.006-0.01mA。
≤800uA ≤550Ω
±0.2%F.S. ≤50ppm/K F.S. -10 ～ ＋60℃ <98%RH（无凝结水） 80 ～ 110kPa 无 7.5～36VDC；极性保护；过压保护 无 4～20mA 26mA ≤35Ω（三线制） 48g -40 ～ +105℃ PA66(UL94) M4x2 M3x5
常用接线图:
注意： 1. 订货指定二线制时，变送器的接线端子 2 和 4 内部已短接，同时和 Pt100 的接线电阻要尽可能小。 2. 当与 Pt100 接线距离较长，单根接线电阻大于 35Ω时，可以按客户要求定制。 3. 工作温度常规为 -10 ～ ＋60℃，其他工作温度可以按客户要求定制。 4. 变送器自身需要 17.5V 的工作电压，最大负载[Ω]=（电源电压 – 17.5V）/0.02A。 5. 当 Pt100 输入量程为 100℃时，温度系数为≤150ppm/K F.S.；当 Pt100 输入量程大于 150℃时，温度系数为≤50ppm/K F.S.。 6. G2PI2 型号变送器在负载电阻变化影响方面有两种可选择：负载电阻变化影响≤0.13%/250Ω F.S.或者无负载电阻变化影响。 7. 电流输出型温度变送器如 4-20mA 输出，负载电阻用 1%精度，0.5 瓦的金属膜电阻基本可以满足使用要求。但需要通过调整变 送器上的两个电位器进行相应校正，因为 1%精度的电阻本身阻值误差较大。 8. 校正电位器调试说明：
电压变送器
电压变送器电压变送器是一种将被测电量参数转换成直流电流、直流电压并隔离输出模拟信号或数字信号的装置。
电压变送器按照输入电压性质分为以下两大类：直流电压变送器和交流电压变送器。
直流电压变送器是指将被测直流电压隔离转换成按线性比例输出的标准直流电压或直流电流的装置。
直流电压变送器又分为单路直流电压变送器和双路直流电压变送器，单路直流电压变送器是指将被测直流电压隔离转换成按线性比例输出的单路标准直流电压或直流电流的装置。
双路直流电压变送器是指将被测直流电压隔离转换成按线性比例输出的双路标准直流电压或直流电流的装置。
交流电压变送器又分为单相交流电压变送器和三相交流电压变送器。
单相交流电压变送器是指将被测交流电压隔离转换成按线性比例输出的单路标准直流电压或直流电流，三相交流电压变送器是指将被测三相交流电压隔离转换成按线性比例输出的三路标准直流电压或直流电流。
优点：1、不易受寄生热电偶和沿电线电阻压降和温漂的影响，传输线可用非常便宜的更细的双绞线导线；2、在电流源输出电阻足够大时，经磁场耦合感应到导线环路内的电压，不会产生显着影响，因为干扰源引起的电流极小，一般利用双绞线就能抵抗降低干扰；3、电容性干扰会导致接收器电阻有关误差，对于4～20mA 两线制环路，接收器电阻通常为250Ω(取样Uout=1～5V)这个电阻小到不足以产生显着误差，因此，可以允许的电线长度比电压遥测系统更长更远；4、各个单台示读装置或记录装置可以在电线长度不等的不同通道间进行换接，不因电线长度的不等造成精度的差异；5、将4mA用于零电平，使判断开路或传感器损坏(0mA状态)十分方便。
6、在两线输出口容易增设防浪涌和防雷器件，有利于安全防雷防爆。
DH4-20mA 电压变送器变送器模块是采用意法半导体(ST)ASIC芯片为实现无源交流隔离传感器(互感原理)的两线制电流遥测技术手段而定型生产的单片模块产品。
无源交流隔离传感器(互感原理)输入的电压信号经整流滤波和I/V转换后输出一个随I1线性变化的直流电压信号U2，U2作为浮地控制信号去控制该模块输出4～20mA 的标准化电流环路，（零七五五三六六一五六零一）该模块实现了无源交流隔离传感器信号变换为两根连接线路发送的呈线性比例的环路电流，接受器通过测量已知电阻RL两端的压降对环路电流进行检测。
温度变送器工作原理
温度变送器工作原理温度变送器是一种常见的工业控制设备，用于将温度信号转换为标准的电流、电压或数字信号输出，以便于监测和控制系统对温度的实时反馈。
温度变送器的工作原理是基于热敏元件的特性和信号转换电路的原理。
热敏元件是温度变送器的核心部件，常见的热敏元件有热电偶、热敏电阻和热敏电容等。
这些热敏元件都具有随温度变化而改变电阻、电压或电容的特性，利用这些特性可以实现温度的测量和转换。
热电偶是由两种不同金属导线焊接在一起而成，当焊点处温度发生变化时，两种金属导线的热电势也会发生变化，从而产生微小的电压信号。
温度变送器通过放大和滤波这个微小的电压信号，将其转换为标准的电流或电压输出，以便于监测和控制系统的使用。
热敏电阻是一种随温度变化而改变电阻值的元件，常见的热敏电阻有铂金热敏电阻和镍铬热敏电阻等。
温度变送器通过将热敏电阻接入一个恒流源电路中，测量电阻值的变化，然后将其转换为标准的电流或电压输出。
热敏电容是一种随温度变化而改变电容值的元件，温度变送器通过测量电容值的变化，并将其转换为标准的电流或电压输出。
除了热敏元件外，温度变送器还包括信号转换电路和补偿电路。
信号转换电路用于放大、滤波和线性化热敏元件的信号，以便于得到稳定和准确的输出信号。
补偿电路用于对热敏元件的非线性特性进行补偿，以确保输出信号与实际温度之间的准确对应关系。
在实际应用中，温度变送器通常还包括温度补偿和线性化补偿功能。
温度补偿是指根据环境温度对热敏元件的影响进行补偿，以确保输出信号与实际温度之间的准确对应关系。
线性化补偿是指根据热敏元件的非线性特性进行补偿，以确保输出信号与实际温度之间的线性关系。
总的来说，温度变送器的工作原理是基于热敏元件的特性和信号转换电路的原理，通过测量、放大和转换热敏元件的信号，实现温度的测量和转换。
同时，通过温度补偿和线性化补偿，确保输出信号与实际温度之间的准确对应关系。
温度变送器在工业控制系统中起着至关重要的作用，广泛应用于化工、电力、冶金、石油、制药等领域。
变送器
输入回路
整流滤波
直流－交流 变换器
24V直流电压
Vz
＋ －
I0
电压放大
Vf
功率放大
输出隔离
Vi
V0
反馈回路 供电 量程单元 放大单元 信号
图5 四线制温度变送器结构示意图
温度变送器的正确使用
要选用与输入信号类型相符的温度变 送器，并注意分度号匹配、接线等 热电偶与温度变送器配接时，要注意冷 端温度补偿。变送器的输入回路是冷端温 度自动补偿电桥，为了使得热电偶冷端温 度与变送器上的补偿电阻感受同样的温度， 通常将热电偶补偿导线连接到温度较为稳 定的变送器的接线端上
两线制
两线制是指变送器与控制室之间仅用 两根导线传输。这两根导线既是电源线又 是信号线，节省了大量电缆费用，又有利 于安全防爆。
现场
控制室
电源装置
现场
控制室
电源装置
变送器
接收仪表
变送器
接受仪表
图4 四线制与两线制传输示意图
四线制温度变送器总体结构如图5所示， 对不同类型，只是输入回路和反馈回路有所 变化。
一、变送器的量程迁移和零点迁移 实际使用中，由于测量要求或测量条 件发生变化，需要根据输入信号的下限值 和上限值调整变送器的零点和量程。 1、量程迁移 量程迁移的目的是使变送器的输出信 号的上限值与测量范围的上限值相对应。
量程迁移后，变送器输出和输入特性曲 线的斜率要发生变化。 量程迁移是靠调整反馈系数F或转换系统 C来实现的。 通常是改变反馈系数F实现量程调整，F 大，量程就大；F小，量程就小。 量程迁移相当于改变图2变送器输入和 输出特性曲线的斜率。
比较部分
输入转换部分
输入转换部分：
电压电流频率信号转换器温度变送器
0.01 0.02 0.04
%
3KV熔断保护。
标定误差（工厂标定，限固定型） 0.03 0.05 0.1
% 输入（可调型）
3dB带宽
1-10 1-10 1-10 Hz 量程：使用DIL开关以步幅1mV在1-63mV之间进行调节。
使用电位器设置中间数值，约为调整范围的±10%.
输入阻抗，电压（最小）
200 200 200 KΩ 偏移（零点）：使用DIL开关以步幅1mV在-16至15mV之间
需把电压转换为电流）。
50％的测量范围内才有效的（40°C-100 °C）。
电流输出：最低负载400欧姆，标准为0/4-20mA输出，短
2. 如果零点明显偏移（如400-500°C），则所述的误差是按照零点 路保护，过压保护。其他输出也可供货。
开始计算的（0-500°C）。
可 选 ： 频 率 输 出（最 大 20KHz），详 细 请 参 考“模 拟 频
4-20mA V/ISO V/ISO
2-D,13-32V 21-32V/±15V 19-32V
可调 固定 可调
ISOV/I 80
4-20mA/ISO
2-D,13.5-32V
固定
ISOV/I 100
4-20mA/ISO
2-D,13.5-32V
可调
ISO：在输入输出之间进行电隔离，2-D: 4-20mA两线制技术（电源和信号在同一根线上）。
技术参数和精准度等级：精度等级分为A、C和D三级（除特殊说明外，下表中的数值为23°C时的最大值）
常用参数
A
C
D 单位
转换误差（线性度）
0.01 0.02 0.04 %
标定误差（工厂标定，仅限固定型） 0.03 0.05 0.1
温度变送器的工作原理
温度变送器的工作原理
温度变送器是一种用于测量、转换和传输温度信号的仪器。
它可以将温度信号转换为标准的电信号，以便在远距离传输或作为其他设备的输入。
温度变送器工作原理如下：
1. 温度感应器：温度变送器通常配备了温度感应器，常见的有热电阻和热电偶。
热电阻是利用金属电阻随温度的变化而变化，而热电偶则是通过两种不同金属之间的热电效应来测量温度。
2. 信号转换：温度感应器读取环境的温度，并将其转换为电信号。
这些信号可以是电压信号或电流信号。
在一些情况下，温度变送器还会进行一些增益或补偿操作，以确保输出信号的准确性。
3. 信号调理：温度变送器会对转换后的信号进行调理，以便进行传输或作为其他设备的输入。
这可能涉及到放大、滤波和线性化等操作，以确保信号的稳定性和可靠性。
4. 输出信号：最后，温度变送器会将调理后的信号输出给接收方。
这可以是一条传输线路、一个数据记录器或者其他需要温度输入的设备。
总的来说，温度变送器的工作原理是将温度感应器读取到的温度信号转换为标准的电信号，并经过调理后输出给其他设备使
用。
这样，温度变送器可以在工业控制、自动化系统等领域中起到重要作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
温度变送器就的将将热电阻或热电偶的测量的温度信号放大，并转换成4-20mA 或0-10mA的输出电流,或0～5V的输出电压的一个转换装置（通俗的理解就是一个将温度信号转变为电信号的模拟量转换装置）
温度变送器是一种将温度变量转换为可传送的标准化输出信号的仪表。
主要用于工业过程温度参数的测量和控制。
电压变送器介绍
简介
是一种将被测交流电压、直流电压、脉冲电压转换成按线性比例输出直流电压或直流电流并隔离输出模拟信号或数字信号的装置。
电压变送器-工作原理
电压变送器可以直接将被测主回路交流电流转换成按线性比例输出的DC4～20mA(通过250Ω电阻转换DC 1～5V或通过500Ω电阻转换DC2～10V)恒流环标准信号，连续输送到接收装置(计算机或显示仪表)。
电压变送器原副边高度绝缘隔离，两线制输出接线，辅助工作电源＋24V与输出信号线DC4～20mA共用，具有精度高，体积小、功耗小、频响宽、抗干扰、国内首创4种补偿措施和6大全面保护功能，两线端口防感应雷能力强，具有雷击波和突波的保护能力等优点。
