计轴原理
计轴的工作原理
计轴的工作原理
计轴是一种测量物体长度或角度的仪器，它的工作原理如下：
1. 基本结构：计轴通常由一个刻度盘和一个移动光标组成。
刻度盘上标有一系列刻度，可以用来测量长度或角度，而移动光标用于准确定位和读取测量结果。
2. 几何原理：计轴的测量原理基于几何原理。
在线性计轴中，当物体被放置在计轴上时，两个移动光标之间形成一个闭合的几何形状，比如矩形或三角形。
测量长度即测量这个几何形状的边长。
在角度计轴中，光标之间的角度大小即为所测角度。
3. 读取测量结果：使用计轴进行测量时，首先将物体放置在计轴上，并确保移动光标正确对准物体的边缘或角度。
然后，通过读取刻度盘上与光标对应的刻度值，可以得出所测量的长度或角度。
4. 精度和误差：计轴的精度取决于刻度盘上的刻度密度和光标的尺寸。
较高密度的刻度和较小的光标尺寸可提高测量的精度。
然而，由于人的视觉限制和操作技巧等因素，测量结果可能存在一定的误差，因此使用计轴时需要注意准确操作和读取。
总而言之，计轴通过利用几何原理和读取刻度盘上的刻度值，可以测量物体的长度或角度。
它是一种简单且常用的测量工具。
计轴器的工作原理
计轴器的工作原理计轴器是一种用于测量和监测旋转轴的设备，它主要由传感器、信号处理器和显示器组成。
计轴器的工作原理是基于旋转轴的角位移测量和转速测量。
1. 角位移测量原理：计轴器通过安装在旋转轴上的传感器来测量旋转轴的角位移。
常用的传感器有光电编码器、磁性编码器和电容式传感器等。
这些传感器能够感知旋转轴上的标记或者刻度，并将其转化为相应的电信号。
传感器输出的电信号经过信号处理器处理后，可以得到旋转轴的角位移数据。
2. 转速测量原理：计轴器还可以测量旋转轴的转速。
转速测量通常使用光电编码器或者磁性编码器等传感器。
这些传感器能够感知旋转轴上的标记或者刻度，并将其转化为脉冲信号。
通过计算单位时间内的脉冲数，可以得到旋转轴的转速。
3. 工作过程：计轴器的工作过程可以简要描述为以下几个步骤：- 安装传感器：将传感器安装在旋转轴上，使其能够感知旋转轴的角位移或者转速。
- 传感器信号采集：传感器感知到旋转轴上的标记或者刻度后，将其转化为相应的电信号，并通过信号线传输给信号处理器。
- 信号处理：信号处理器接收到传感器的电信号后，对其进行放大、滤波和数字化处理，以提高信号的稳定性和准确性。
- 数据计算：经过信号处理的数据被计算，得到旋转轴的角位移和转速数据。
- 数据显示：计算得到的数据通过显示器显示出来，供用户查看和分析。
4. 应用领域：计轴器广泛应用于机械加工、汽车创造、航空航天等领域。
它可以用于测量和监测机械设备的旋转轴，以确保设备的正常运行和精确加工。
在汽车创造中，计轴器可以用于测量发动机的转速和旋转轴的角位移，以确保发动机的性能和安全。
在航空航天领域，计轴器可以用于测量飞机发动机的转速和旋转轴的角位移，以确保飞机的安全飞行。
总结：计轴器是一种用于测量和监测旋转轴的设备，它通过安装在旋转轴上的传感器来测量旋转轴的角位移和转速。
计轴器的工作原理是基于传感器感知旋转轴上的标记或者刻度，并将其转化为电信号，经过信号处理后得到旋转轴的角位移和转速数据。

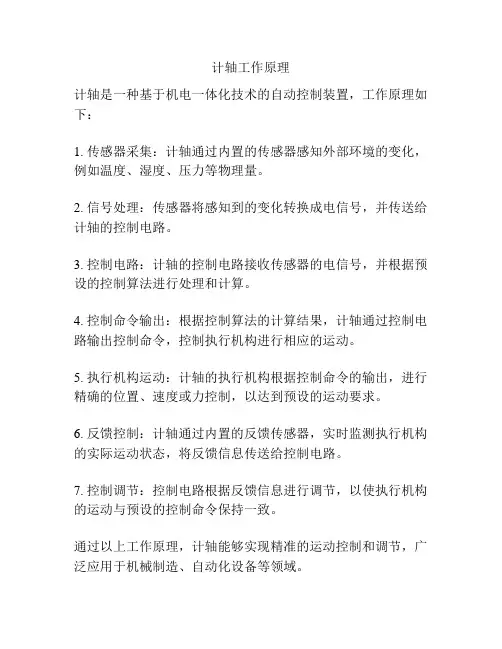

计轴工作原理
计轴工作原理
计轴是一种基于机电一体化技术的自动控制装置，工作原理如下：
1. 传感器采集：计轴通过内置的传感器感知外部环境的变化，例如温度、湿度、压力等物理量。
2. 信号处理：传感器将感知到的变化转换成电信号，并传送给计轴的控制电路。
3. 控制电路：计轴的控制电路接收传感器的电信号，并根据预设的控制算法进行处理和计算。
4. 控制命令输出：根据控制算法的计算结果，计轴通过控制电路输出控制命令，控制执行机构进行相应的运动。
5. 执行机构运动：计轴的执行机构根据控制命令的输出，进行精确的位置、速度或力控制，以达到预设的运动要求。
6. 反馈控制：计轴通过内置的反馈传感器，实时监测执行机构的实际运动状态，将反馈信息传送给控制电路。
7. 控制调节：控制电路根据反馈信息进行调节，以使执行机构的运动与预设的控制命令保持一致。
通过以上工作原理，计轴能够实现精准的运动控制和调节，广泛应用于机械制造、自动化设备等领域。
计轴器的工作原理
计轴器的工作原理计轴器是一种常用的测量工具，广泛应用于机械加工、汽车创造等领域。
它通过测量物体的旋转角度和转速，匡助人们准确地掌握机械设备的运行状态。
本文将从计轴器的工作原理、应用领域、优势、使用方法和注意事项五个方面进行详细阐述。
一、计轴器的工作原理1.1 光电传感器原理：计轴器通过光电传感器感知物体的旋转运动。
光电传感器由发光二极管和光敏二极管组成。
发光二极管发出光线，光敏二极管接收到光线后产生电信号，通过测量电信号的变化来计算物体的旋转角度。
1.2 磁电传感器原理：除了光电传感器，计轴器还可以采用磁电传感器来感知物体的旋转运动。
磁电传感器利用磁场的变化来测量物体的旋转角度，通过测量磁场的强度和方向变化来计算物体的旋转角度。
1.3 信号处理原理：计轴器通过采集光电传感器或者磁电传感器产生的电信号，并经过信号处理电路进行放大、滤波和数字化处理，最终将处理后的信号转化为旋转角度和转速的数值。
二、计轴器的应用领域2.1 机械加工：在机械加工过程中，计轴器可以用于测量机床主轴的旋转角度和转速，匡助操作人员掌握机床的运行状态，确保加工质量和效率。
2.2 汽车创造：计轴器在汽车创造中的应用非常广泛，可以用于测量发动机的转速、车轮的旋转角度等，匡助汽车创造商保证汽车的性能和安全。
2.3 航空航天：在航空航天领域，计轴器可以用于测量飞机发动机的转速和旋转角度，以及飞机的姿态和飞行状态，对于飞机的安全起到至关重要的作用。
三、计轴器的优势3.1 高精度：计轴器具有高精度的测量能力，可以实时准确地测量物体的旋转角度和转速。
3.2 高稳定性：计轴器采用先进的传感器和信号处理技术，具有较高的稳定性和抗干扰能力，能够在复杂的工作环境下正常工作。
3.3 易于使用：计轴器操作简单，只需将传感器固定在待测物体上，通过仪器显示屏即可实时获取旋转角度和转速的数值。
四、计轴器的使用方法4.1 安装传感器：首先，将计轴器的传感器固定在待测物体上，确保传感器与物体的旋转轴垂直，并保证传感器与物体的接触良好。
计轴工作原理
计轴工作原理
计轴工作原理：计轴是一种常见的机械部件，常用于工业设备中。
它的工作原理是通过旋转轴心上的几个连接杆或滑块，将输入的旋转运动转换成线性运动。
计轴主要由轴、滑块、连接杆等组成。
轴是计轴的主要部件，用于支撑和传递旋转运动。
滑块由一个或多个滑块组成，通过与轴上的凸轮或凹槽接触，在接触点处实现线性运动。
连接杆连接轴和滑块，将轴的旋转运动转换成滑块的线性运动。
当轴开始旋转时，连接杆会将轴的旋转运动转移到滑块上，使滑块沿着轴的长轴方向移动。
在这个过程中，滑块与轴之间的凸轮或凹槽作用使得滑块只能沿着特定的轨迹移动，从而实现线性运动。
计轴的工作原理基于传动原理和几何形状的限制，通过合理设计滑块、连接杆和轴之间的几何关系，可以实现不同幅度和速度的线性运动。
总之，计轴是一种将旋转运动转换成线性运动的机械装置，利用滑块、连接杆和轴的结构和几何关系，将轴的旋转运动转化成滑块的线性运动。
这种工作原理使得计轴在各种机械设备和工业系统中得到广泛应用。
计轴器的工作原理
计轴器的工作原理计轴器是一种用于测量和控制旋转运动的仪器，广泛应用于机械创造、航空航天、汽车工业等领域。
它通过测量旋转轴上的角度或者位置来实现精确的运动控制和位置反馈。
工作原理：计轴器的工作原理基于光学传感技术或者磁传感技术。
下面分别介绍这两种常见的工作原理：1. 光学传感技术：光学计轴器使用光栅尺或者编码器来测量旋转轴上的角度或者位置。
光栅尺是一种具有周期性光透过和不透过的光学栅格，它与旋转轴相连并随着轴的旋转而挪移。
当光源照射到光栅尺上时，光栅尺上的光透过和不透过的区域会产生光电信号。
通过测量这些光电信号的变化，计轴器可以确定旋转轴的角度或者位置。
2. 磁传感技术：磁计轴器使用磁性尺或者磁编码器来测量旋转轴上的角度或者位置。
磁性尺是一种具有磁性标记的尺子，它与旋转轴相连并随着轴的旋转而挪移。
磁编码器则是一种使用磁场传感器和磁性标记来测量角度或者位置的装置。
当旋转轴上的磁性标记经过磁场传感器时，磁场传感器会测量到磁场的变化，并将其转换为电信号。
通过测量这些电信号的变化，计轴器可以确定旋转轴的角度或者位置。
应用领域：计轴器在许多领域都有广泛的应用，下面列举几个常见的应用领域：1. 机械创造：在机械创造中，计轴器常用于数控机床、加工中心和机器人等设备中，用于测量和控制旋转轴的位置和角度。
它可以实现高精度的运动控制，提高生产效率和产品质量。
2. 航空航天：在航空航天领域，计轴器被广泛应用于飞机发动机、导航系统和飞行控制系统等设备中。
它可以提供精确的位置反馈和运动控制，确保飞行器的安全和稳定。
3. 汽车工业：在汽车工业中，计轴器常用于汽车发动机、转向系统和悬挂系统等部件中。
它可以测量和控制这些部件的位置和角度，提高汽车的性能和安全性。
总结：计轴器是一种用于测量和控制旋转运动的仪器，它的工作原理基于光学传感技术或者磁传感技术。
光学计轴器使用光栅尺或者编码器来测量旋转轴上的角度或者位置，而磁计轴器使用磁性尺或者磁编码器来实现同样的功能。
计轴器的工作原理
计轴器的工作原理计轴器是一种用于测量和监测旋转轴的装置，广泛应用于机械制造、航空航天、汽车制造等领域。
它能够精确测量旋转轴的角度、转速和加速度等参数，为工程师和技术人员提供重要的数据支持。
计轴器的工作原理主要基于光学或磁学原理。
下面将分别介绍这两种常见的计轴器工作原理。
1. 光学计轴器的工作原理光学计轴器利用光学传感器测量旋转轴的角度。
它包括一个光源和一个光电传感器。
光源发出光束，经过反射后被光电传感器接收。
旋转轴上安装有一个光栅盘，光栅盘上有一系列的透明和不透明条纹。
当旋转轴转动时，光栅盘也会随之转动，光束通过光栅盘时会发生光强的变化。
光电传感器接收到光强变化的信号后，经过处理和计算，可以得到旋转轴的角度。
2. 磁学计轴器的工作原理磁学计轴器利用磁场传感器测量旋转轴的角度。
它包括一个磁场发生器和一个磁场传感器。
磁场发生器产生一个磁场，旋转轴上安装有一个磁性盘，磁性盘上有一系列的磁极。
当旋转轴转动时，磁性盘也会随之转动，磁场传感器感知到磁场的变化，并将其转换为电信号。
经过处理和计算，可以得到旋转轴的角度。
无论是光学计轴器还是磁学计轴器，其工作原理都是通过测量传感器接收到的信号来确定旋转轴的角度。
计轴器通常具有高精度和高稳定性，可以实时监测旋转轴的运动状态，并提供准确的数据给工程师和技术人员。
除了测量旋转轴的角度，计轴器还可以测量旋转轴的转速和加速度。
这些参数对于机械制造、航空航天、汽车制造等领域的设计和调试非常重要。
计轴器的工作原理和精确度对于保证产品质量和性能具有重要意义。
综上所述，计轴器是一种用于测量和监测旋转轴的装置，其工作原理基于光学或磁学原理。
通过测量传感器接收到的信号，可以准确测量旋转轴的角度、转速和加速度等参数。
计轴器在工程和技术领域具有广泛的应用，为产品设计和调试提供了重要的数据支持。
计轴器的工作原理
计轴器的工作原理计轴器是一种用于测量和监测旋转机械设备转速的仪器。
它在工业生产中起着重要的作用，能够帮助工程师和技术人员确保机械设备的运行安全和稳定性。
本文将详细介绍计轴器的工作原理，包括其基本原理、使用方法、优势和应用领域。
一、基本原理1.1 传感器：计轴器使用传感器来检测旋转机械设备的转速。
传感器通常是通过测量设备上的旋转部件（如轴）的运动来实现的。
常见的传感器类型包括光电传感器、磁感应传感器和霍尔传感器等。
1.2 信号处理：传感器会将检测到的旋转运动转化为电信号，并传送给计轴器的信号处理部分。
信号处理部分会对电信号进行放大、滤波和数字化处理，以得到准确的转速数据。
1.3 显示和输出：计轴器通常配备有显示屏或数码显示器，用于显示测量到的转速数值。
此外，计轴器还可以通过输出接口将转速数据传输给其他设备，如计算机或数据采集系统，以便进一步分析和处理。
二、使用方法2.1 安装：计轴器通常需要安装在旋转机械设备上，以便能够准确地测量转速。
安装时需要注意传感器的位置和方向，以确保其能够正常接收到旋转部件的运动信号。
2.2 校准：在使用计轴器之前，需要进行校准操作以确保测量结果的准确性。
校准通常包括设置转速范围、调整灵敏度和校准零点等步骤。
2.3 数据记录：计轴器可以记录转速数据，并根据需要进行存储和导出。
这对于长时间监测和分析旋转设备的运行状态非常有用。
三、优势3.1 高精度：计轴器采用先进的传感器和信号处理技术，能够实现高精度的转速测量。
这对于一些对转速要求较高的应用场景非常重要，如航空航天、汽车制造和精密机械等领域。
3.2 实时监测：计轴器能够实时监测旋转设备的转速变化，及时发现异常情况并采取相应的措施。
这有助于提高设备的可靠性和安全性，减少故障和停机时间。
3.3 灵活性：计轴器通常具有多种功能和参数设置选项，可以根据不同的应用需求进行灵活配置。
同时，计轴器的体积小巧，便于安装和携带。
四、应用领域4.1 工业制造：计轴器在工业制造中广泛应用，用于监测各种旋转设备的转速，如发动机、风机、泵和电机等。
计轴器的工作原理
计轴器的工作原理
计轴器是一种用于测量和控制旋转运动的仪器，广泛应用于机械加工、汽车制造、航空航天等领域。
它可以精确测量旋转物体的转速、角度和位置，并将这些数据传输给控制系统，从而实现对旋转运动的精确控制。
计轴器的工作原理主要基于光学、电子和机械原理。
下面将详细介绍计轴器的工作原理。
1. 光学原理：
计轴器中的光学系统是实现测量的关键部分。
光学系统通常由光源、光电检测器和光栅组成。
光源发出光束，经过光栅的作用，光束被分成若干个光斑。
当被测物体旋转时，光斑会相应地移动，光电检测器会检测到光斑的位置变化，并将这些变化转化为电信号。
2. 电子原理：
光电检测器接收到光斑位置变化的信号后，会将这些信号转化为电信号。
电信号经过放大和滤波等处理后，会被传输给计算机或控制系统进行进一步处理。
计算机或控制系统会根据接收到的电信号计算出被测物体的转速、角度和位置等数据。
3. 机械原理：
计轴器通常需要与被测物体相连，以实现对其旋转运动的测量和控制。
计轴器通常具有固定的测量基准点，被测物体上也会有相应的标记点。
通过测量基准点和标记点之间的相对位置变化，计轴器可以准确测量被测物体的转速、角度和位置。
以上就是计轴器的工作原理。
通过光学、电子和机械原理的相互配合，计轴器可以实现对旋转运动的精确测量和控制。
在实际应用中，计轴器的精度和稳定性对于保证加工质量和生产效率至关重要。
因此，在选择和使用计轴器时，需要根据具体的应用需求和要求来进行选择，并确保其正常运行和维护。
计轴设备的工作原理
计轴设备的工作原理
计轴设备是一种用于测量物体长度或直径的仪器。
它通常由一个固定的支架、一个移动的滑块和一个测量尺组成。
计轴设备的工作原理如下：
1. 准备：将待测物体放在计轴设备的支架上，确保物体与滑块的接触面光滑。
2. 位置测量：通过拖动滑块，将测量尺上的标尺线对齐到待测物体的起始位置上。
3. 读取初始位置：记录滑块相对于计轴设备支架的初始位置，通常使用尺寸刻度来进行测量。
4. 移动滑块：通过转动控制滚动轮调整滑块的位置，使滑块移动到物体的另一端。
5. 读取终止位置：记录滑块相对于计轴设备支架的终止位置，同样使用尺寸刻度进行测量。
6. 计算尺寸：通过比较初始位置和终止位置的差异，可以计算出物体的长度或直径。
计轴设备的工作原理依赖于滑块相对于支架的移动，通过读取刻度线的位置差来实现尺寸的测量。
它广泛应用于制造业、实验室和各种测量领域中，具有高精度和易于操作的特点。
解释计轴系统的工作原理
解释计轴系统的工作原理
计轴系统是一种光学设备，用于生成和调节特定形状和方向的激光束。
它由一个或多个镜子组成，其中每个镜子都可以独立旋转，以改变光束的方向。
计轴系统的工作原理可以分为以下几个步骤：
1. 光束的生成：计轴系统通常由一个激光器产生激光束。
激光器产生的光束是平行和集中的，通常是一个高质量的高斯光束。
2. 光束的聚焦和传输：激光器发出的光束首先通过一个透镜进行聚焦，以获得所需的光斑尺寸。
然后，光束经过一系列的光学元件，如透镜和偏振器，来传输到计轴系统的镜子组件。
3. 镜子的旋转：计轴系统中的每个镜子都可以独立地旋转，通过控制器的控制来改变光束的方向。
这些镜子通常是平面镜或抛物面镜，它们可以旋转沿着水平或垂直方向。
不同的镜子组合和旋转角度可以使光束产生不同的输出形状。
4. 光束的形状调节：通过调整各个镜子的旋转角度，计轴系统可以将光束聚焦成不同形状，如线形、圆形或矩形。
例如，通过控制垂直和水平方向的镜子旋转角度，可以将光束聚焦成垂直或水平方向的线条。
5. 光束的输出：调整完镜子的旋转角度后，形成了所需的光束形状和方向。
计轴系统将输出调整好的激光束，可以用于各种应用，如材料加工、激光打标和光学测量等。
总结起来，计轴系统通过旋转镜子来改变激光束的方向和形状。
通过控制镜子的旋转角度，计轴系统可以实现各种激光束形状的生成和调节。
这种灵活性使计轴系统成为许多领域中重要的光学工具。
计轴器的工作原理
计轴器的工作原理计轴器是一种常用的测量仪器，广泛应用于机械创造、航空航天、汽车创造等领域。
它通过测量物体的角度、位置和速度等参数，来实现对物体运动状态的监测和控制。
本文将从引言概述、正文内容和总结三个方面，详细阐述计轴器的工作原理。
引言概述：计轴器是一种精密的测量仪器，能够实时监测物体的运动状态，并提供准确的测量结果。
它广泛应用于机械创造、航空航天、汽车创造等领域，对于保证设备正常运行和提高生产效率具有重要作用。
下面将详细介绍计轴器的工作原理。
正文内容：1. 计轴器的测量原理1.1 光学测量原理计轴器通过光学传感器来测量物体的运动状态。
光学传感器会发射一束光，并通过接收器接收反射回来的光。
根据光的反射角度和时间差，计轴器可以计算出物体的角度和速度等参数。
1.2 电磁感应测量原理计轴器还可以使用电磁感应原理进行测量。
电磁传感器会发射电磁信号，并通过接收器接收反馈回来的信号。
根据电磁信号的变化，计轴器可以测量出物体的位置和速度等参数。
2. 计轴器的工作过程2.1 数据采集计轴器首先需要进行数据采集，通过传感器获取物体的位置、速度和角度等信息。
这些数据将作为后续分析和控制的基础。
2.2 数据处理计轴器会对采集到的数据进行处理和分析。
它会根据预设的算法和模型，对数据进行滤波、校准和修正等处理，以提高测量的准确性和可靠性。
2.3 运动控制计轴器还可以与其他设备进行连接，实现对物体运动状态的控制。
通过与控制系统的配合，计轴器可以实现对运动物体的精确控制和调整。
3. 计轴器的应用领域3.1 机械创造计轴器在机械创造领域中被广泛应用。
它可以用于检测机械设备的运动状态，匡助调整和优化机械系统的性能。
3.2 航空航天在航空航天领域，计轴器可以用于飞行器的导航和控制。
它可以实时监测飞行器的姿态和位置，提供准确的导航信息。
3.3 汽车创造在汽车创造领域，计轴器可以用于车辆的悬挂系统和转向系统的调整和校准。
它可以匡助提高车辆的稳定性和操控性。
计轴器的工作原理
计轴器的工作原理计轴器是一种用于测量和监测机械设备旋转运动的仪器，常用于机械加工、工业自动化、航空航天等领域。
它能够精确测量旋转轴的转速、角度和方向，并将这些数据输出给控制系统或者显示设备。
计轴器的工作原理主要基于光学或者磁性原理。
下面将分别介绍这两种工作原理：1. 光学计轴器的工作原理光学计轴器通过测量旋转物体表面的光斑变化来确定转速和角度。
它通常由光源、光学传感器和信号处理器组成。
当光源发出光线照射到旋转物体的表面时，由于物体的旋转，光线会产生散射和反射。
光学传感器会接收到这些散射和反射光线，并将其转化为电信号。
信号处理器会对接收到的电信号进行处理和分析，通过计算光斑的变化来确定旋转物体的转速和角度。
光学计轴器具有高精度和高分辨率的特点，适合于对转速要求较高的应用场景。
2. 磁性计轴器的工作原理磁性计轴器通过测量旋转物体上的磁场变化来确定转速和角度。
它通常由磁传感器、磁性标记和信号处理器组成。
磁性标记被安装在旋转物体上，通常是一个具有磁性的圆盘或者条形物体。
磁传感器位于旋转物体附近，可以感知到磁场的变化。
当旋转物体转动时，磁性标记会产生磁场的变化，磁传感器会接收到这些变化，并将其转化为电信号。
信号处理器会对接收到的电信号进行处理和分析，通过计算磁场的变化来确定旋转物体的转速和角度。
磁性计轴器具有较高的抗干扰能力和稳定性，适合于工作环境较为恶劣的应用场景。
总结：计轴器是一种用于测量和监测旋转运动的仪器，它可以通过光学或者磁性原理来确定旋转物体的转速和角度。
光学计轴器通过测量光斑的变化，而磁性计轴器通过测量磁场的变化。
两种计轴器都具有高精度和高分辨率的特点，适合于不同的应用场景。
计轴器的工作原理
计轴器的工作原理引言概述：计轴器是一种常见的测量工具，广泛应用于机械加工、制造和测量领域。
本文将详细介绍计轴器的工作原理，包括其构造、工作原理、测量精度和应用领域。
一、计轴器的构造1.1 光学系统：计轴器的核心部分是光学系统，包括光源、透镜和光电传感器。
光源发出的光经透镜聚焦后照射到被测物体上，再经过光电传感器接收并转换为电信号。
1.2 机械结构：计轴器通常由底座、支臂和传感器头组成。
底座提供稳定的支撑，支臂用于固定和调整计轴器的位置，传感器头安装在支臂上，负责接收光信号并进行测量。
1.3 显示和操作系统：计轴器通常配备显示屏和操作按钮，用于显示测量结果和进行操作设置。
一些高级计轴器还具备数据存储和传输功能，方便数据管理和分析。
二、计轴器的工作原理2.1 光学测量原理：计轴器利用光的干涉和衍射原理进行测量。
当光源照射到被测物体上时，光波将发生干涉和衍射现象。
通过测量干涉和衍射的变化，可以计算出被测物体的尺寸和形状。
2.2 光电传感器的作用：光电传感器是计轴器中重要的部件，它能够将光信号转换为电信号。
当被测物体表面发生干涉和衍射时，光电传感器会接收到不同强度的光信号，并将其转换为电信号进行处理和分析。
2.3 数据处理和显示：计轴器通过对接收到的电信号进行处理和分析，可以计算出被测物体的尺寸和形状数据。
这些数据会通过显示屏显示出来，方便用户进行观测和记录。
三、计轴器的测量精度3.1 分辨率：计轴器的分辨率是指它能够测量的最小尺寸单位。
一般来说，计轴器的分辨率越高，测量精度越高。
3.2 精度：计轴器的精度是指它的测量结果与实际值之间的偏差。
精度受到光学系统、机械结构和数据处理算法等多个因素的影响。
通常情况下，计轴器的精度可以达到几个微米甚至更小。
3.3 稳定性：计轴器的稳定性是指它在长时间使用过程中的测量结果的一致性。
稳定性好的计轴器能够保持较高的测量精度，并且不会因为环境变化或使用时间的增加而产生明显的误差。
计轴器工作原理
计轴器工作原理
计轴器，也被称为旋转编码器，是一种用于测量旋转位置的电子设备。
它可以将旋转角度转化为电信号，以供计算机或其他控制系统进行处理。
计轴器的工作原理如下：
1. 光学计轴器的工作原理：
- 光学计轴器通常由光源、编码盘和光电传感器组成。
- 光源产生一束光线，照射到编码盘上的光栅线上。
- 编码盘上的光栅线由透明和不透明的栅格构成，栅格之间具有固定的间隔。
- 光电传感器检测光线通过编码盘时的变化情况。
- 随着编码盘的旋转，光传感器将会检测到光线的变化，通过计算光线变化的次数和方向，可以确定旋转角度。
2. 磁性计轴器的工作原理：
- 磁性计轴器通常由磁铁、磁传感器和电路组成。
- 磁铁被固定在旋转物体上，并通过旋转带动磁场的变化。
- 磁传感器通过检测磁场的变化来测量旋转角度。
- 磁传感器将检测到的磁场变化转化为电信号，并通过电路处理和解码，最终输出旋转角度。
计轴器通过以上的工作原理，能够将旋转运动的角度转化为相应的电信号，用于测量和控制系统的应用。
计轴器的工作原理
计轴器的工作原理
计轴器是一种用于测量和检测旋转轴的设备，常用于工业生产中的机械加工和装配过程中。
它通过测量旋转轴的位置、角度和速度等参数，可以帮助工程师和操作员实时监测和控制机械设备的运行状态，确保生产过程的精度和稳定性。
计轴器的工作原理主要包括以下几个方面：
1. 传感器：计轴器通常使用光电传感器或磁性传感器作为测量元件。
光电传感器通过发射光束并测量光束的反射来确定旋转轴的位置和角度。
磁性传感器则利用磁场感应原理，通过测量磁场的变化来确定旋转轴的位置和角度。
2. 信号处理：计轴器将传感器获取到的信号进行放大、滤波和数字化处理，以确保测量结果的准确性和稳定性。
信号处理模块通常由微处理器或专用芯片组成，可以实时计算旋转轴的位置和角度，并以数字形式输出。
3. 数据传输：计轴器通常通过有线或无线方式将测量结果传输给控制系统或显示设备。
有线传输通常使用标准的数据接口，如RS232、RS485或以太网接口。
无线传输则常用蓝牙、Wi-Fi或无线射频等技术。
4. 数据处理和显示：接收到计轴器传输的数据后，控制系统或显示设备会进行进一步的数据处理和显示。
这些设备可以实时监测和显示旋转轴的位置、角度、速度等参数，并根据需要进行进一步的控制和调整。
计轴器的工作原理基于精密的测量技术和先进的信号处理算法，能够实时、准确地测量旋转轴的运动状态。
它在许多领域中都得到广泛应用，如机床加工、自动化生产线、机器人技术等。
通过使用计轴器，工程师和操作员可以更好地控制和监测机械设备的运行，提高生产效率和产品质量。
计轴器的工作原理
计轴器的工作原理计轴器是一种用于测量和监测旋转轴的装置，它能够精确地测量旋转轴的角度、速度和加速度等参数。
计轴器广泛应用于机械创造、航空航天、汽车工业等领域，为工程师和技术人员提供了重要的测量数据。
计轴器的工作原理可以简单地描述为通过测量旋转轴上的位移或者角度变化来确定旋转轴的运动状态。
下面将详细介绍计轴器的工作原理：1. 传感器：计轴器通常使用光学、电磁或者机械传感器来测量旋转轴的运动。
传感器可以将旋转轴的运动转化为电信号或者光信号，以便进行后续的数据处理和分析。
2. 光学计轴器：光学计轴器使用激光或者光栅等光学元件来测量旋转轴的位移或者角度变化。
激光计轴器通过测量激光束在旋转轴上的位移来确定旋转轴的角度变化。
光栅计轴器则通过测量光栅上的光信号变化来确定旋转轴的位移。
3. 电磁计轴器：电磁计轴器使用电磁感应原理来测量旋转轴的位移或者角度变化。
它包含一个旋转的磁性元件和一个固定的线圈。
当旋转轴发生位移或者角度变化时，磁性元件会改变线圈中的磁场，从而产生电信号。
通过测量这些电信号的变化，可以确定旋转轴的运动状态。
4. 机械计轴器：机械计轴器使用机械传感器来测量旋转轴的位移或者角度变化。
它通常包含一个旋转的齿轮或者罗纹杆，通过测量齿轮或者罗纹杆的位移来确定旋转轴的角度变化或者位移。
5. 数据处理：计轴器通常配备有数据处理单元，用于接收和处理传感器测量到的数据。
数据处理单元可以对数据进行滤波、校准和转换等处理，以提高测量的准确性和稳定性。
6. 显示和输出：计轴器通常具有显示屏或者接口，用于显示测量结果或者将数据输出到计算机或者其他设备中进行进一步的分析和处理。
总结：计轴器通过传感器测量旋转轴的位移或者角度变化，并通过数据处理单元对测量数据进行处理，最终显示或者输出旋转轴的运动状态。
不同类型的计轴器采用不同的传感器和测量原理，但它们的目标都是提供准确的旋转轴测量数据，以匡助工程师和技术人员进行设计、分析和优化工作。
计轴器的工作原理
计轴器的工作原理
计轴器是一种用于测量和检测旋转轴的工具，广泛应用于机械创造、汽车工业、航空航天等领域。
它通过测量旋转轴的角度、速度和位移等参数，实现对轴的精确控制和监测。
计轴器的工作原理主要包括以下几个方面：
1. 传感器：计轴器通常使用光电传感器、磁传感器或者电容传感器等作为测量
元件。
传感器能够感知旋转轴的运动，并将信号转化为电信号。
2. 信号处理：计轴器通过内置的信号处理器对传感器采集到的信号进行处理和
分析。
信号处理器能够将电信号转化为数字信号，并进行滤波、放大、校准等操作，以提高测量的精度和稳定性。
3. 数据处理：计轴器内置的微处理器能够对采集到的数据进行处理和计算。
它
可以根据预设的算法，计算出旋转轴的角度、速度、位移等参数，并将结果显示在计轴器的显示屏上。
4. 显示和输出：计轴器通常配备有显示屏，可以直观地显示测量结果。
同时，
它还可以通过接口与计算机或者其他设备进行连接，实现数据的输出和存储。
5. 校准和调整：为了保证计轴器的测量准确性，通常需要进行校准和调整。
校
准过程中，可以通过与已知角度或者位移的标准器件进行比较，来确定计轴器的测量误差，并进行相应的校正。
总结起来，计轴器的工作原理是通过传感器感知旋转轴的运动，并将信号转化
为电信号，经过信号处理和数据处理，计算出旋转轴的角度、速度、位移等参数，并通过显示屏显示出来。
它能够实现对旋转轴的精确测量和控制，具有重要的应用价值。
计轴器的工作原理
计轴器的工作原理计轴器的工作原理：计轴器是一种用于测量和监控旋转轴的工具，常用于机械创造、航空航天、汽车工业等领域。
它可以测量旋转轴的转速、角位移、角度等参数，广泛应用于各种机械设备和系统中。
计轴器的工作原理主要基于两个原理：光电效应和霍尔效应。
光电效应是指当光照射到光敏元件上时，光敏元件会产生电流或者电压的变化。
计轴器中常用的光敏元件是光敏二极管或者光敏电阻。
当旋转轴上的标记物经过计轴器时，光敏元件会感受到光的变化，从而产生电信号。
通过测量电信号的变化，可以推算出旋转轴的转速、角位移等参数。
霍尔效应是指当磁场作用于霍尔元件时，会产生电势差。
计轴器中常用的霍尔元件是霍尔传感器。
在计轴器中，通常会在旋转轴上安装一个磁铁或者磁性标记物。
当旋转轴转动时，磁铁或者磁性标记物会挨近霍尔传感器，从而产生电势差。
通过测量电势差的变化，可以推算出旋转轴的转速、角位移等参数。
计轴器通常由传感器、信号处理器和显示器组成。
传感器负责感知旋转轴上的标记物，将感知到的信号传递给信号处理器。
信号处理器负责处理传感器传来的信号，并计算出旋转轴的相关参数。
最后，显示器将计算得到的结果以数字或者图形的形式显示出来。
除了光电效应和霍尔效应，计轴器还可以基于其他原理工作，如电感效应、电容效应等。
不同的计轴器可能采用不同的原理，但它们的基本工作原理都是通过感知旋转轴上的标记物，并将感知到的信号转化为旋转轴参数的计算结果。
总结起来，计轴器的工作原理主要是通过感知旋转轴上的标记物，利用光电效应、霍尔效应等原理产生电信号或者电势差，并通过信号处理器计算出旋转轴的转速、角位移等参数。
计轴器在机械创造和其他领域中的应用十分广泛，为实现精确测量和监控提供了重要的工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• • •
• • • • • • • • • • •
• •
关于电缆配置说明 关于电缆配置说明 电缆配置 1．室内主机至室外各计轴点采用星型连接。 ．室内主机至室外各计轴点采用星型连接。 2．当室外计轴点距室内主机小于 ．当室外计轴点距室内主机小于4.28km时，电源与通信通道合用，采用计轴电缆中通 时 电源与通信通道合用， 信四芯组(ф0.9)中的一组线对直线沟通。建议每个室外计轴点单用一根四芯 中的一组线对直线沟通。 信四芯组 中的一组线对直线沟通 建议每个室外计轴点单用一根四芯ф0.9通信计 通信计 轴电缆至室内。 轴电缆至室内。 3．当室外计轴点距离室内主机大于 个方案解决： ．当室外计轴点距离室内主机大于4.28km时，可采用 个方案解决： 时 可采用2个方案解决 3.1改变电缆线径 改变电缆线径 采用计轴电缆通信四芯组线径为ф1.4时，电源与通信通道合用，室外计轴点至室内主 采用计轴电缆通信四芯组线径为 时 电源与通信通道合用， 机的距离可达10.43km。 机的距离可达 。 3.2室外计轴点的电源及通信线分设 室外计轴点的电源及通信线分设 电源线： 电源线： 室外计轴点采用由室内的直流120V供电，允许最大电缆电阻为 供电， 室外计轴点采用由室内的直流 供电 允许最大电缆电阻为280欧。室外电子盒功耗 欧 ）、环阻 欧为例： 为9W。以计轴电缆中信号四芯组（ф1.0）、环阻 欧为例： 。以计轴电缆中信号四芯组（ ）、环阻47欧为例 供电芯线单去单回，室外计轴点距室内主机的距离不大于5.9公里 供电芯线单去单回，室外计轴点距室内主机的距离不大于 公里 供电芯线二去二回，室外计轴点距室内主机的距离不大于11.9公里 供电芯线二去二回，室外计轴点距室内主机的距离不大于 公里 供电芯线三去三回，室外计轴点距室内主机的距离不大于17.8公里 供电芯线三去三回，室外计轴点距室内主机的距离不大于 公里 通信线： 通信线： 室外计轴点至室内主机采用计轴电缆中通信四芯组（ 室外计轴点至室内主机采用计轴电缆中通信四芯组（ф0.9）中的一组线对直接沟通， ）中的一组线对直接沟通， 其传输距离不大于9.23公里。当传输距离大于 公里。 公里， 其传输距离不大于 公里 当传输距离大于9.23公里，采用有源增音设备可延长一倍 公里 距离。中继处所可根据需要设置。 距离。中继处所可根据需要设置。 4．站间分界点处计轴点，电源可由一端站提供，但是其通道必须与二端站分别连接。 ．站间分界点处计轴点，电源可由一端站提供，但是其通道必须与二端站分别连接。 5．电缆要求：采用经铁道部鉴定的低烟无卤阻燃综合屏蔽铝护套计轴电缆 ．电缆要求：采用经铁道部鉴定的低烟无卤阻燃综合屏蔽铝护套计轴电缆WDZGJZL23型。 型
并口板
安全输入1(通道1) 安全输入 (通道 ) 安全输入1(通道1) 安全输入2(通道2) 安全输入2(通道2)
输入2负 输出1正 非安全输出 1 输出1负 输出2正 非安全输出 2 输出2负 GF Ia 轨道空闲(通道1) GF Ib GF/GB II a GF/GB IIb GB GF 轨道空闲/占用(通道2)
• • •
关于与联锁设备接口 关于与联锁设备接口 与联锁设备接口采用继电器接口方式。 每个区段设有一个区段轨道继电器。 与联锁设备接口采用继电器接口方式。 每个区段设有一个区段轨道继电器。 计轴设备与联锁设备结合原理图如下： 计轴设备与联正 UE=20V...72 IE<=10mA 输入1负 输入2正
• 轨道配置 • 检测点位于轨道区段的两端。在轨道区段分界线上，需要 有1个被两个区段共同使用的检测点。
轨道区段的布置可以很复杂，可能的轨道区段配置情况如下所示： 单区段（无道口和道岔） 尽头线 道岔 复杂道岔布置 道口 一组区段 一组道岔、一个道口和闭塞线路
• 复零程序 • 复零的目的是在开通期间或在出现干扰时清除计轴区段， 干扰是指区段内无列车，但计轴器由于干扰显示占用。 • 计轴区段复零是一个安全作业程序，它必须在调度和维 护人员规章制度中加以明确定义。 AzLM系统提供四种 复零方式，每个计轴区段可以采集复位接点任意配置两 种方式进行复位，计轴主机并口板上复位钥匙也可配置 复位方式： • 本系统支持四种类型的复零方式，对于用串行口接至联 锁的计轴，用来自联锁的不同命令进行复零，不要求 ACE内部定义现场复零特殊数据；对于用并行接口接至 联锁的计轴，复零方式在现场具体数据中定义。通过使 用并行I/O板上的光耦输入和钥匙/按钮可以定义一个区 段的不同复零方式；出于可靠性考虑，不允许对一个区 段同时使用不同的复零程序。现场具体数据是否包括适 当的登录条件，应该由调度和维修规则来作规定。（例 外情况：在进行预复零的过程中可以使用无条件复零）。
与轨道电路相比，计轴设备具有： • 轨道区段的长度几乎没有限制 • 勿需绝缘节 • 不受道床电阻影响 • 在钢轨表面生锈、污染条件下，仍能可靠 安全地检测列车 • 对电气化区段牵引回流的连接及接地线无 限制 • 不能检测断轨（现已采用超声波检测） • 计轴站间自动闭塞时，需与机车信号发送 设备配套使用
• 预复零 • 执行轨道区段复零前，一旦接收到复零命令，ACE检查无禁止 复零的技术条件，例如持续故障等。随后列车通过区段，ACE 检查检测点的正确运行，只有当进入和离开该区段的轴数相同 时，ACE才会清除区段。 • 选项：有条件预复零。当区段未受干扰但是被占用，仅当最后 计数动作为出区段计数时，执行复零。 • 带确认的预复零 • 执行轨道区段复零前，一旦接收到复零命令，ACE检查无禁止 复零的技术条件，例如持续故障等。随后列车通过区段，要求 信号员确认列车正确通过区段。这意味着信号员必须确保列车 已经完全出清该区段，随后向ACE发送一个确认命令。 • ACE检查检测点的正确运行，如果能够正确计算进入和离开该 区段的轴数，当接收到确认命令时，ACE将清除该区段。 • 选项：带确认和条件的预复零 • 当区段未受干扰但是被占用时，只有在最后一个计数动作为离 开区段的计数时，才能执行复零（有条件复零）。
• • • • •
图中给出AzLM型计轴系统的主要设备： 分别为：1、磁头（SK30H） 2、电子盒（E-Es30H） 3、安装盒（黄帽子） 4、计轴评估器（ACE）
2
1
3
4
• 轨道磁头（车轮传感器）： • 轨道磁头由两个物理偏移线圈装置Sk1和Sk2组成，它们 安装在同一根轨道上。轨道外侧是两个Tx线圈，轨道内 侧为两个Rx线圈，产生约为30kHz的不同频率的两种信 号，在轨道附近形成电磁场。这些装置提供了两个时间 偏移的感应电压，利用这些装置就可以在电子单元中确 定是否通过轮轴以及轮轴的行驶方向。基于可靠性原因， 磁头中除线圈外不存在其他电子部件。 • 车轮电子检测盒 车轮电子检测盒(EAK)： ： • 电子单元E-Es30H为Tx磁头供电，检测并计算轮轴脉冲， 监控磁头，进行自检并向ACE发送包含计数和监控信息 的报文。计数、监控和报文生成功能由两个受计轴主机 安全模块监控的独立微控制器执行。 • 室内计轴评估单元： • 室内计轴评估单元通过评估室外计轴区段计入及计出的 轴数来判断次区段是否空闲。
• • • • • • • • • • • • • •
可靠性指标： 可靠性指标： 所提供的计轴设备满足以下要求： 设备已达到EN 50129的最高的安全完整性水平（SIL4）。 计轴设备的可靠性指标： 平均无差错计轴数≥1×109轴； 平均无故障工作时间 MTBF=14.6年； 平均修复时间 MTTR=0.5小时 所提供的计轴设备可满足本工程25年寿命周期要求。 列车进入区间时，设备表示占用，设备在任何故障状态下，均 表示占用，满足“故障—安全”的原则； 设备能区分列车运行方向，适用列车各种正常作业； 设备能向维修子系统提供工作状态、故障信息等信息； 满足《计轴设备通用技术要求》TB2296-91以及中国铁道部针对 计轴设备的有关技术标准和规定； 设备具有较强的抗雷电冲击能力，并符合铁道部颁发的《铁路 信号设备雷电防护办法》的规定； 电磁兼容性能符合TB/T 3073-2003《铁路信号电气设备电磁兼容 性试验及其限值》的相关规定。
检测点
电子单元
轨道磁头
计轴评估器 Az LM 示意图
Evaluator
机架 ACE 计轴评估器
传输线
2
电源
总体配置 AzLM计轴系统由下列部件组成： 轨旁检测点（ZP30H）： 由轨道磁头、电子单元E-Es及密闭安装盒组成。 计轴评估器（ACE） 由具有串行和/或并行I/O口的安全计算机模块组成。联锁接口可配置为串行（以 太网）、并行（继电器/光电耦合器）或两种均可。 检测点与计轴评估器间的数据传输和供电线路
基本结构
轨道占用 继电器输出
4
Computer Power Supply Computer
4
阿尔卡特
• AzLM计轴系统 计轴系统 计轴 • 该系统由室内ACE主机和室外轨旁计轴点设备组成。轨旁计轴点设备 包括SK30H轨道磁头传感器和ZP30H电子盒。室内主机与室外计轴点之 间采用ISDN数据线进行通信，且电源与通信可以共线传输。每台主机 最多可以检测32个计轴点、监控32个区段，适用于一般区段和复杂站 场。
• 接线示意图
• 关于与微机监测系统接口 • 1，每个区段轨道继电器信 息； • 2，每个区段复零输入继电 器信息； • 3，每个区段收到复位命令 的信息输出； • 4，每个区段故障的信息输 出。 • 关于诊断 • AzLM计轴系统主机提供本 地诊断的RS－232串行接口， 还提供以太网口进行远程 诊断，诊断方式采用问询 －应答方式。
计轴原理
计轴器是以安装在钢轨轨腰上的轨道传感器 为探测手段，直接计取和检查通过列车的轴 数，并通过运算比较器判别计轴轨道区段是 否有车占用的信号基础设备。 列车从所检测区间的一端出发，驶入区间， 经过计轴点时，运算单元对传感器产生的轴 信号进行处理、判别及计数，此时轨道继电 器落下，与此同时向所检测区间的另一端发 送“占用”信号，使接车点控制的轨道继电 器落下。发车端不断将“计轴数”及“驶入 状态”等信息编码传给接车端。当列车驶出 区间，经过接车端计轴点时，接车端计数， 接车端将“计轴数”及“驶出状态”传给发 车端。当两端对“计轴数”及“驶入、驶出 状态”校核无误后方可使两端轨道继电器吸 起，给出所检测区间的空闲信号。
